1 缘起

最近补充微服务网关相关知识，学习了网关相关概念，
了解网关在微服务中存在的意义及其使命，如统一用户认证、接口权限控制、接口限流、接口熔断、黑白名单机制等，
打算通过实践的方式逐步学习网关的相关功能，同时分享网关应用系列文章。
本文分享通过网关实现接口限流，构建相关服务，帮助读者轻松应对知识考核与交流。

2 架构

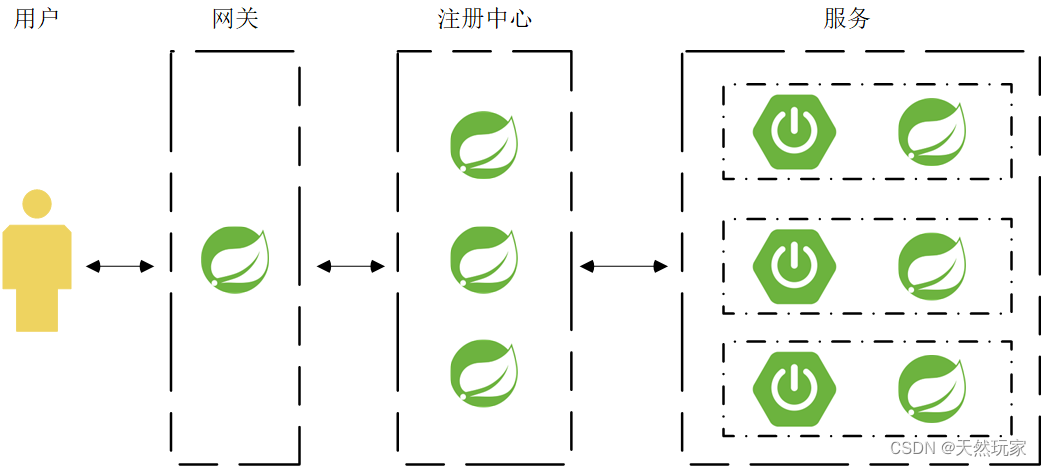

本文的服务架构如下图所示，
由图可知，应用架构共有三个部分：网关、注册中心和服务，
通过网关进行接口限流，当然是在网关中做文章，实现接口的流量控制。
本套架构基于Spring原生的组件，其中，网关：SpringCloudGateway，注册中心：Eureka，服务：SpringBoot。

3 Gateway配置

使用Gateway进行接口限流，注解当然是Gateway服务，
如下配置均是对Gateway服务进行的，其他的服务各自按照需要准备好即可，
需要注意的是：其他服务与网关应该在同一个注册中心。

3.1 依赖

学技术，讲版本。
SpringBoot与SpringCloud的版本对应关系如下表：
官网查询地址：https://start.spring.io/actuator/info

3.1.1 SpringBoot

SpringBoot版本：2.2.8.RELEASE。

org.springframework.bootspring-boot-starter-parent2.2.8.RELEASE

3.1.2 SpringCloud

SpringCloud提供微服务相关组件。

org.springframework.cloudspring-cloud-dependenciesHoxton.SR5pomimport

3.1.3 注册中心&网关&Redis

注册中心：网关为了发现注册中心的服务，配置uri进行限流；
网关：网关配置的基础组件；
Redis：存储限流使用的令牌（Token）。

org.springframework.cloudspring-cloud-starter-netflix-eureka-client2.2.3.RELEASE

org.springframework.cloudspring-cloud-starter-gateway

org.springframework.bootspring-boot-starter-data-redis-reactive

3.2 创建拦截类型Bean

为什么创建拦截类型Bean？
SpringCloud Gateway中可以自定义配置拦截方式，
通过Spring正则表达式（SpEL）匹配对应的拦截Bean，
所以，要创建接口拦截方式的Bean。
其中，拦截有三种方式：路径拦截、IP拦截和参数拦截，
配置样例如下：

package com.monkey.gateway_template.config;import org.springframework.cloud.gateway.filter.ratelimit.KeyResolver;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.context.annotation.Primary;
import reactor.core.publisher.Mono;/*** 请求限流配置.** @author xindaqi* @since 2022-11-16 18:19*/
@Configuration
public class RequestRateLimiter {@Primary@BeanKeyResolver ipKeyResolver() {return exchange -> Mono.just(exchange.getRequest().getRemoteAddress().getAddress().getHostAddress());}@BeanKeyResolver apiKeyResolver() {return exchange -> Mono.just(exchange.getRequest().getPath().value());}@BeanKeyResolver paramKeyResolver() {return exchange -> Mono.just(exchange.getRequest().getQueryParams().getFirst("param-name"));}
}

3.3 限流配置

SpringCloud Gateway的限流算法采用令牌桶限流，
结合Redis，将令牌存储与Redis，提高读写性能。
网关限流配置的最核心部分如下，
其中，
（1）通过动态路由方式获取注册中心的服务：uri: lb://service-name；
（2）断言路径predicates Path，为了使限流生效，路径不可与服务名称相同；
（3）为使限流生效，需要去除配置的断言路径：StripPrefix=1；
（4）过滤器名称为RequestRateLimiter，Redis约定的名称，不可更改。
限流参数：
（1）key-resolver: “#{@ipKeyResolver}”： 限流方式：Bean名称
（2）redis-rate-limiter.replenishRate: 1生成令牌速率：个/秒
（3）redis-rate-limiter.burstCapacity: 令牌桶容量，突发流量通过网关进入该接口时可处理的最大请求数
（4）redis-rate-limiter.requestedTokens: 1 # 每次消费的Token数量

server:port: 9001eureka:client:fetch-registry: trueregister-with-eureka: trueservice-url:defaultZone: http://localhost:8001/eureka/eurekaspring:cloud:gateway:discovery:locator:enabled: true # 开启以应用名代理服务，即通过应用名称访问接口lowerCaseServiceId: true # 微服务名称小写routes:- id: producer # 代理的服务ID，唯一uri: lb://producer # 代理的服务实例名称，开启微服务名称小写后，可使用小写的名称predicates:- Path=/producer-server/** # 断言路径，即通过该路径匹配代理的服务，为了使限流生效，路径不可与服务名称相同filters:- StripPrefix=1 # 去除producer-server，对后面的URI进行限流，保证限流生效- name: RequestRateLimiter # 使用Redis限流器args:key-resolver: "#{@ipKeyResolver}" # 限流方式：Bean名称redis-rate-limiter.replenishRate: 1 # 生成令牌速率：个/秒redis-rate-limiter.burstCapacity: 3 # 令牌桶容量redis-rate-limiter.requestedTokens: 1 # 每次消费的Token数量redis:database: 0host: 127.0.0.1port: 6379password: 123456jedis:pool:max-active: 1 # 连接池：最大连接数，-1不限制max-idle: 8 # 连接池：最大空闲连接数量max-wait: 2000 # 连接池：最大阻塞等待时间，-1不限制，单位：毫秒min-idle: 0 # 连接池；最小空闲连接数量timeout: 1000 # 连接Redis服务器超时时间，单位：毫秒

4 测试

4.1 Postman接口测试

通过接入网关接入接口，Postman测试结果如下图所示。

4.1.1 正常请求

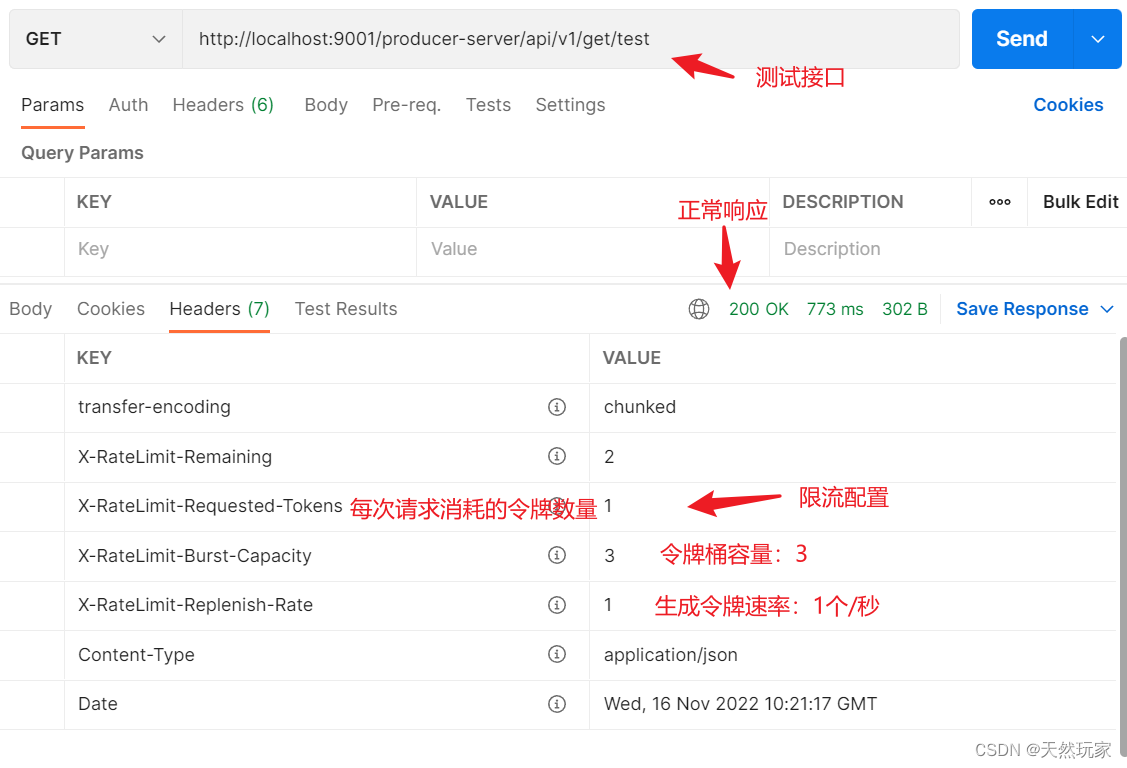

成功响应的结果如下图所示，由图可知，响应头中包含配置的限流参数。

4.1.2 被丢弃的请求

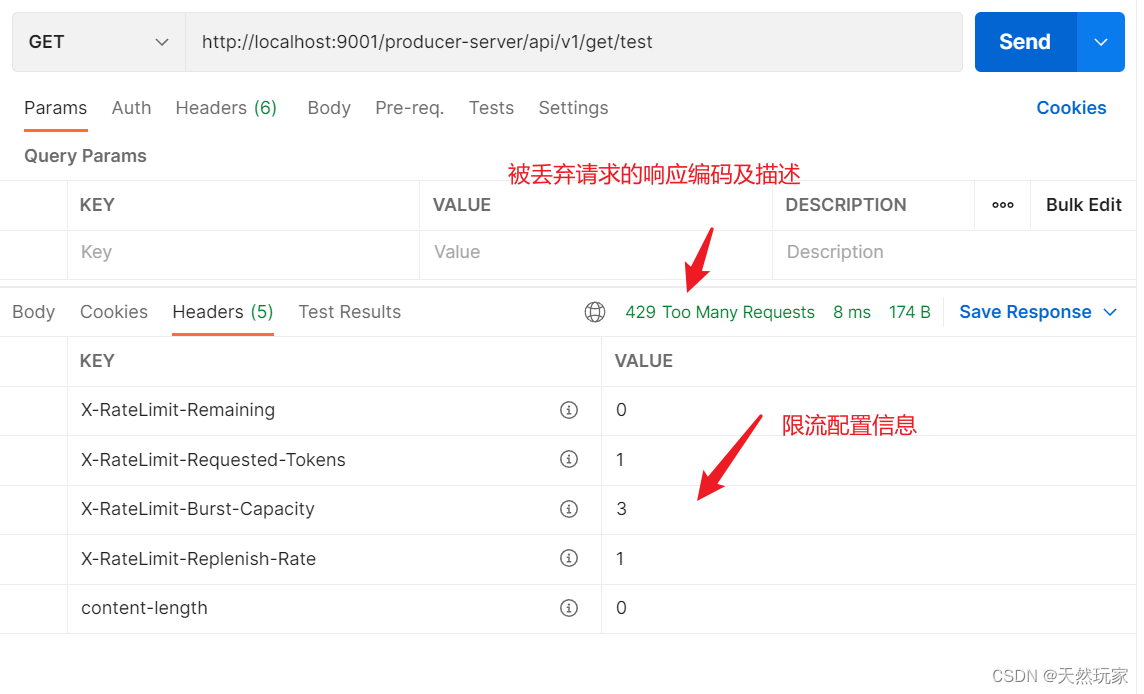

请求次数超过配置后，响应结果如下图所示，
由图可知，响应的状态码为429，描述信息为：Too Many Requests。

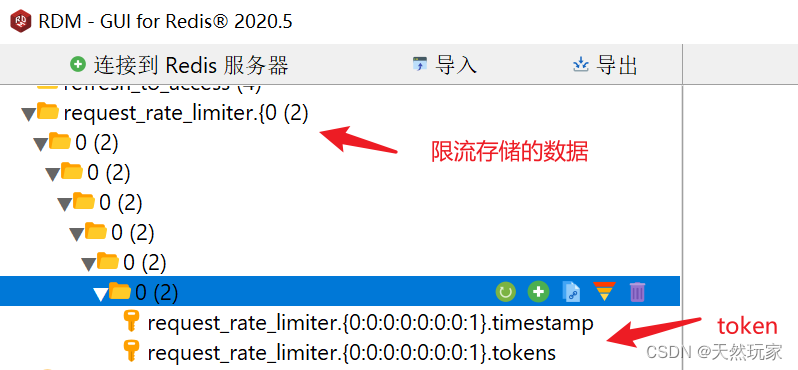

SpringGateway生成的数据存储在Redis，样式如下图所示，
由图可知，键名前缀为：request_rate_limiter.
键名后缀为：tokens和timestamp。

4.2 JMeter测试

为了更好地体验接口限流功能，使用JMeter配置多线程请求接口，

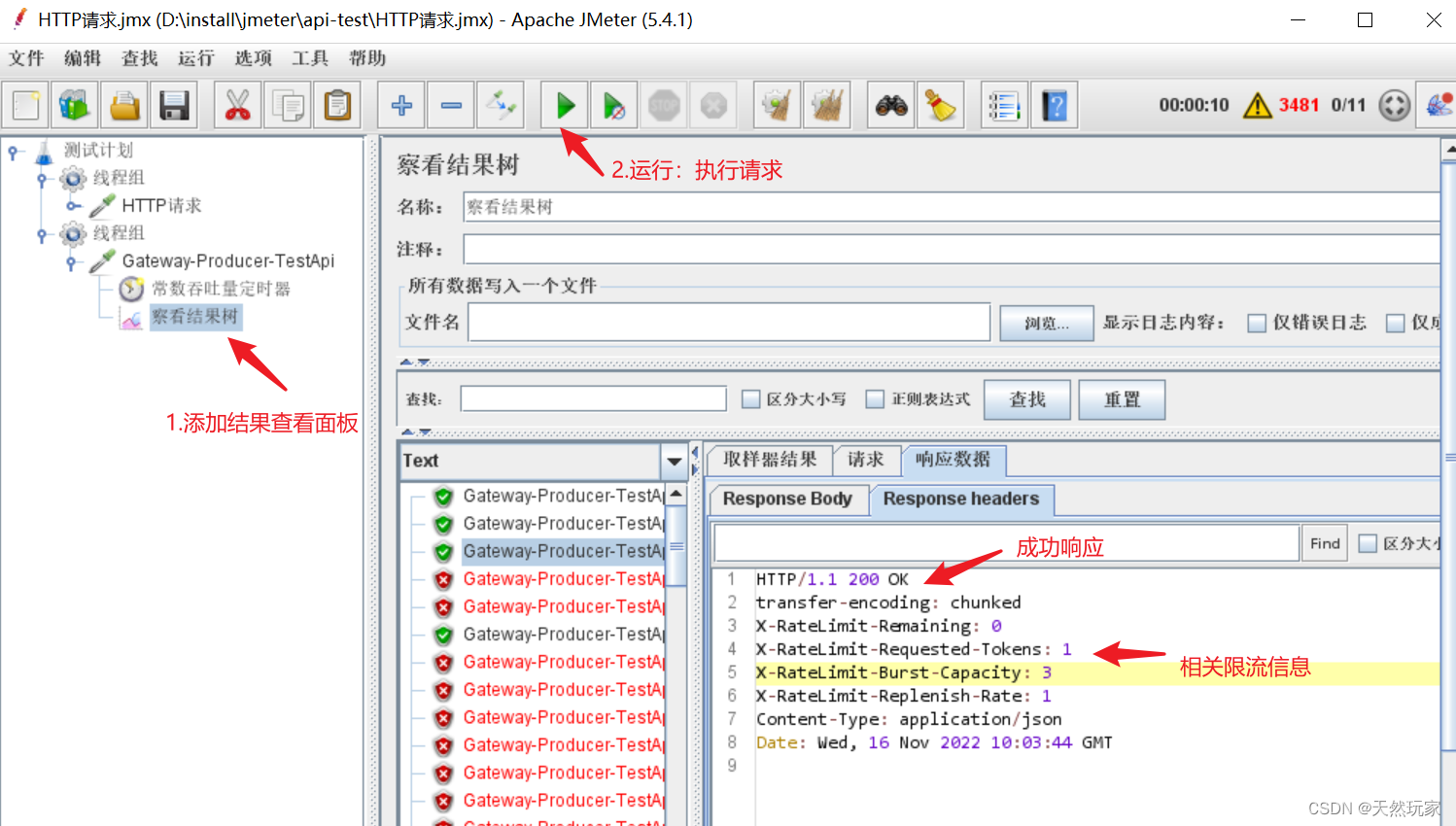

测试结果如下图所示，由结果树可看到请求过程中，有正常的请求，有被拒绝的请求。

4.2.1 正常请求

正常的请求响应内容如下图所示。

4.2.2 被丢弃的请求

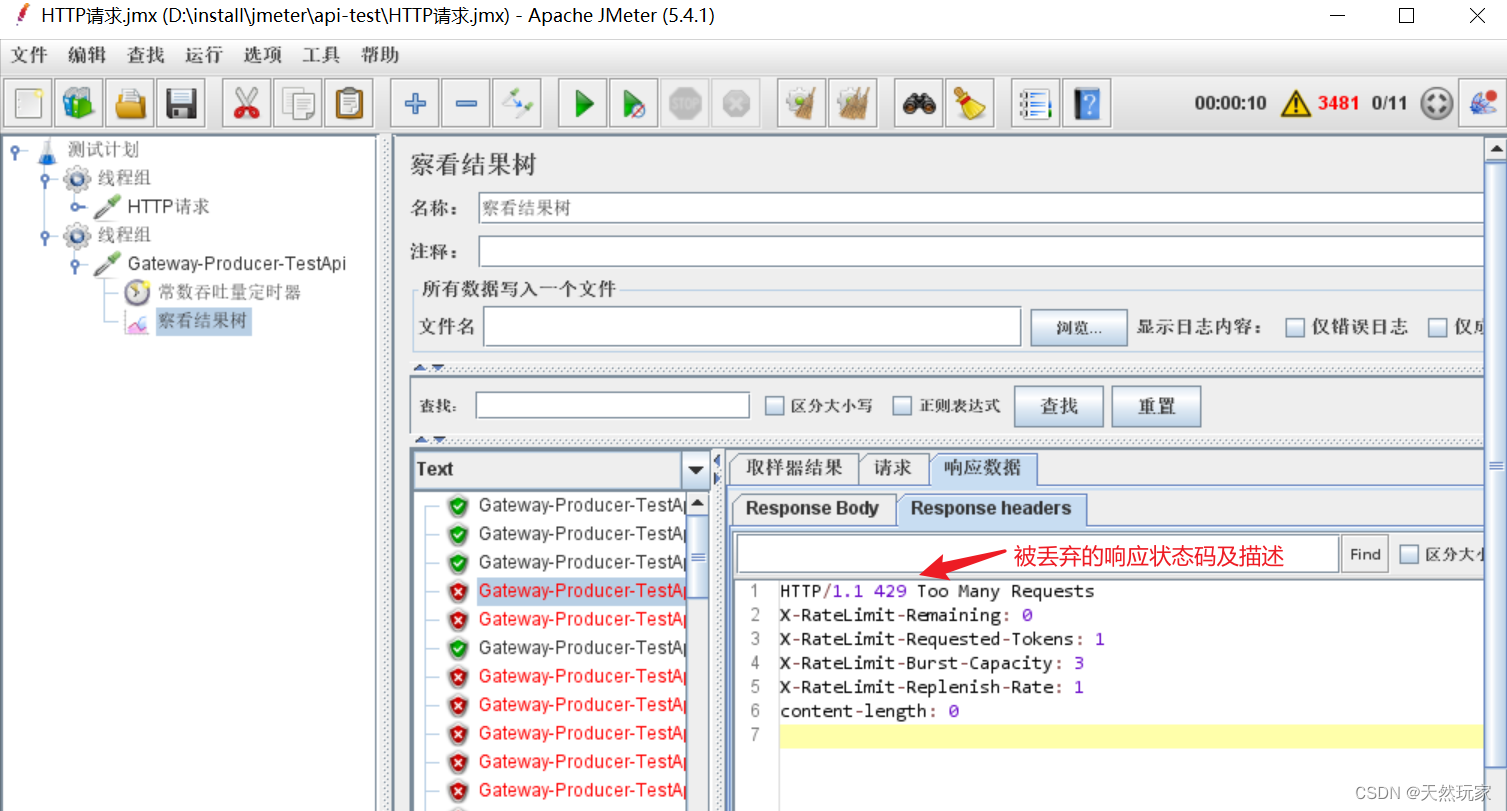

被丢弃的请求响应内容如下图所示。

5 小结

网关通过动态路由（lb:service-name）方式代理服务时，使限流生效需满足两个条件：
（1）断言中配置的路径前缀不能与服务名称相同，如代理的服务为producer，断言（predicates）路径中的前缀禁止配置为producer；
（2）过滤器（filters）必须配置StripPrefix=1，移除前缀，保证代理的接口可以进行限流；
（3）过滤器名称为RequestRateLimiter，Redis约定的名称，不可更改。
常用的限流方式有3钟，IP限流、路径限流和参数限流：
（1）IP限流：exchange.getRequest().getRemoteAddress().getHostName()
（2）路径限流：exchange.getRequest().getPath().value()
（3）参数限流：exchange.getRequest().getQueryParams().getFirst(“param-name”)。
