总线仲裁的基本概念

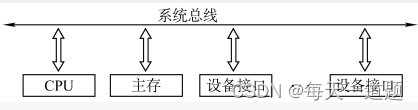

在这里插入图片描述
同一时刻只能有一个设备控制总线传输操作，可以有一个或多个设备从总线接收数据。
将总线上所连接的各类设备按其对总线有无控制功能分为：
主设备：获得总线控制权的设备。
从设备：被主设备访问的设备，只能响应从主设备发来的各种总线命令。
为什么要仲裁？
总线作为一种共享设备，不可避免地会出现同一时刻有多个主设备竞争总线控制权的问题。
总线仲裁的定义：
多个主设备同时竞争主线控制权时，以某种方式选择一个主设备优先获得总线控制权称为总线仲裁。
总线仲裁分类：
集中仲裁方式链式查询方式、计数器定时查询方式、独立请求方式
分布仲裁方式

集中仲裁方式

工作流程：
1.主设备发出请求信号；
2.若多个主设备同时要使用总线，则由总线控制器的判优、仲裁逻辑按一定的优先等级顺序确定哪个
主设备能使用总线；
3.获得总线使用权的主设备开始传送数据。

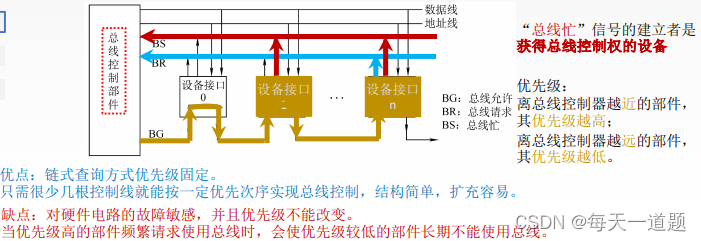

链式查询方式：
在这里插入图片描述

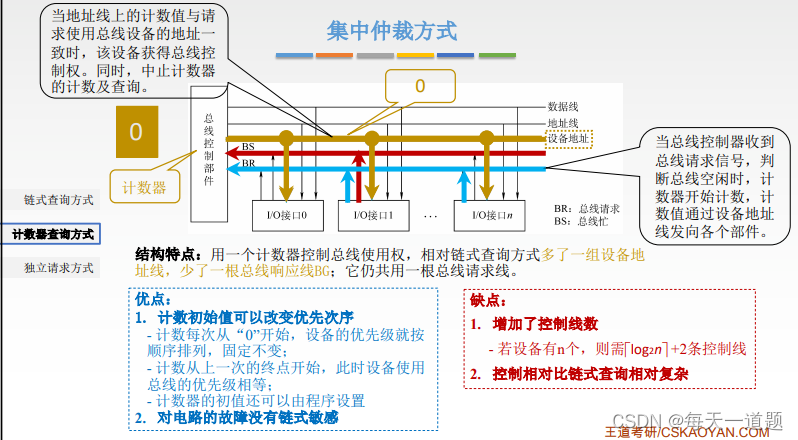

计数器查询方式：

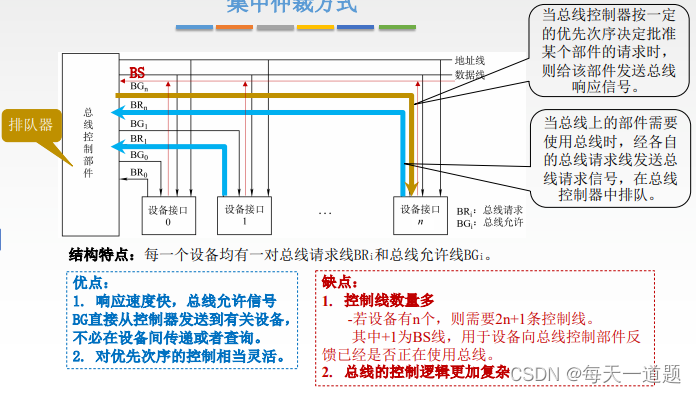

独立请求方式：

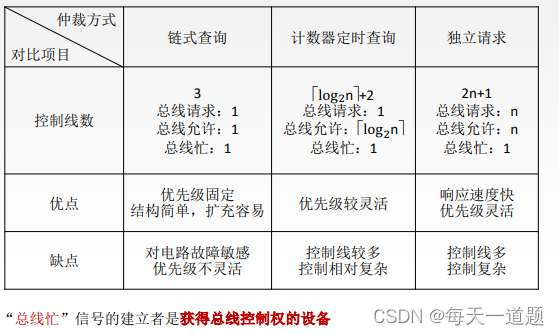

三种方式的对比：

分布仲裁方式

特点：不需要中央仲裁器，每个潜在的主模块都有自己的仲裁器和仲裁号，多个仲裁器竞争使用总线。
当设备有总线请求时，它们就把各自唯一的仲裁号发送到共享的仲裁总线上；每个仲裁器将从仲裁总线上得到的仲裁号与自己的仲裁号进行比较；
如果仲裁总线上的号优先级高，则它的总线请求不予响应，并撤销它的仲裁号；最后，获胜者的仲裁号保留在仲裁总线上。
