【FME实战教程】002：FME完美实现CAD数据转shp案例教程（以三调土地利用现状数据为例）

创始人

2024-01-28 20:22:11

FME完美实现CAD数据转shp案例教程（以三调土地利用数据为例）

文章目录

1. cad数据预览
2. 转换过程
3. shp数据预览

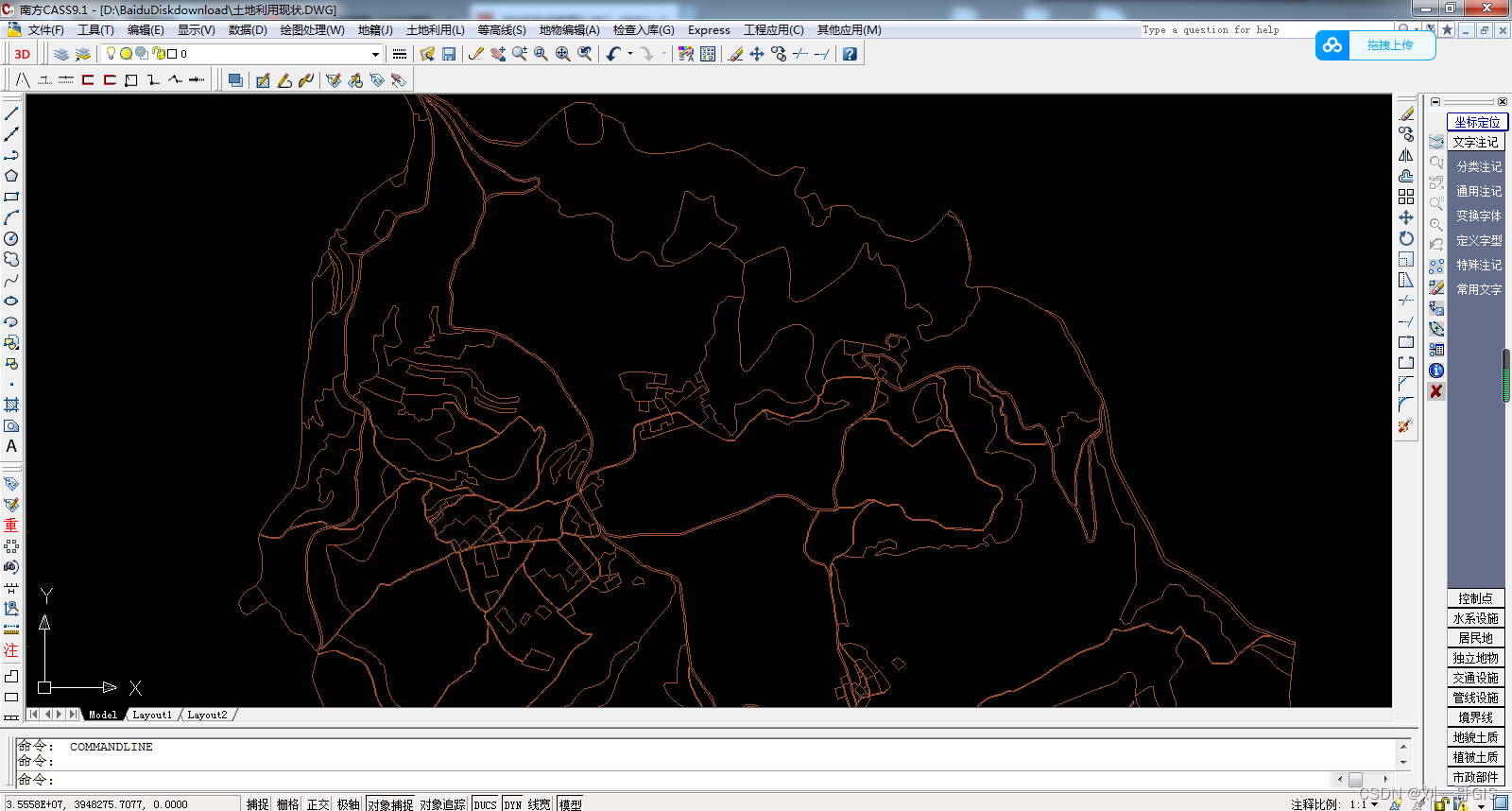

1. cad数据预览

在这里插入图片描述

2. 转换过程

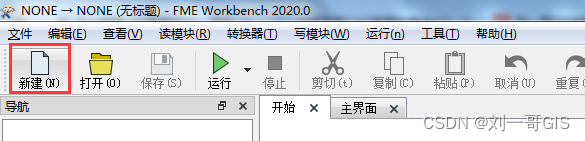

（1）打开FME Desktop2020中文软件，点击【新建】。

在这里插入图片描述

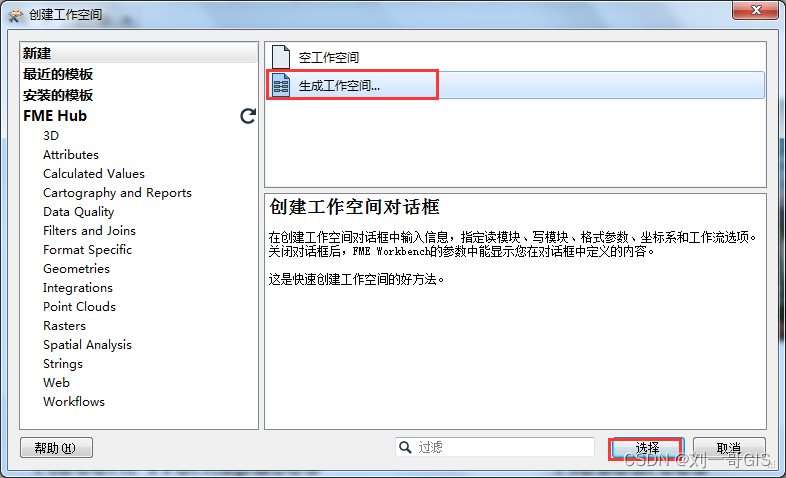

（2）选择【生成工作空间】，点击【选择】。

在这里插入图片描述

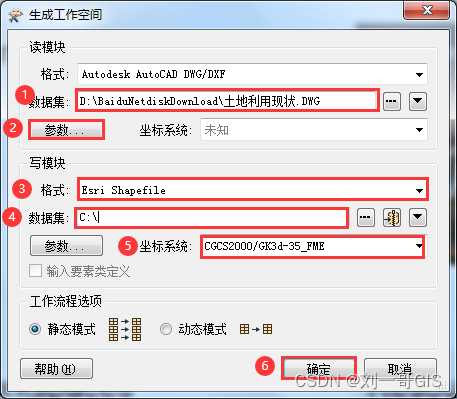

（3）参数设置

主要参数设置如下：

在这里插入图片描述
具体参数设置如下：

①选择需要转换的dwg格式的CAD数据

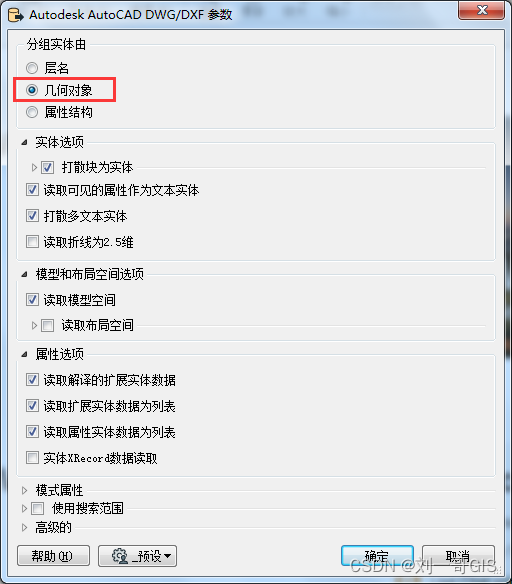

②点击参数，选择【几何对象】

在这里插入图片描述
③选择格式：Esri shp

在这里插入图片描述

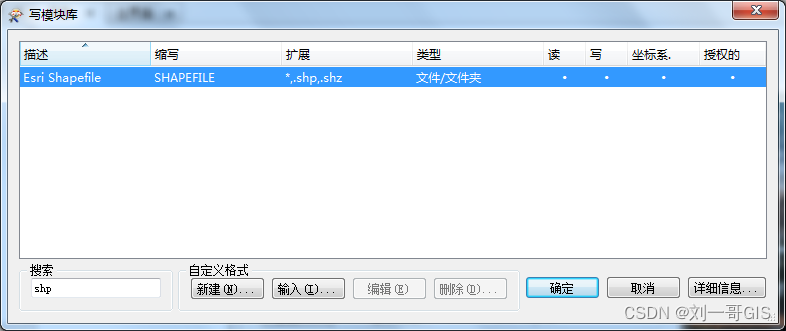

搜索并选择Shapefile。

在这里插入图片描述
④输出文件夹：选择一个文件夹，如C

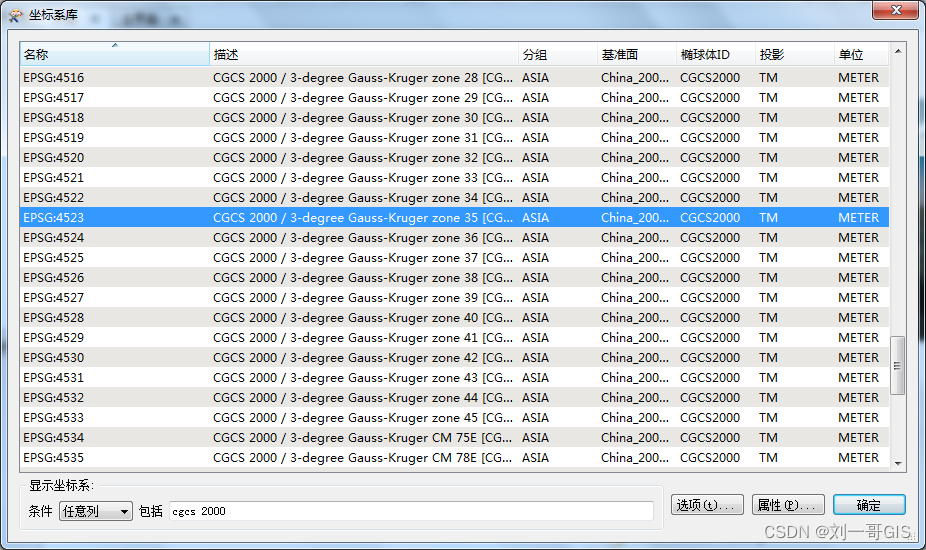

⑤选择坐标系：根据数据实际情况选择，如高斯投影3°带35带。可以根据名称或描述去搜索。

在这里插入图片描述
⑥点击【确定】。

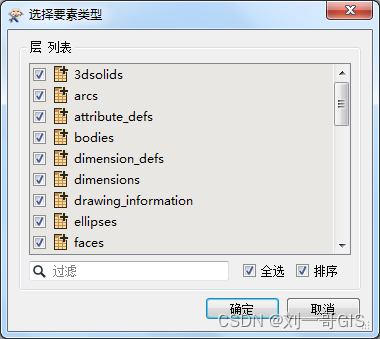

在以下选择要素类型对话框中，直接点击【确定】。

在这里插入图片描述

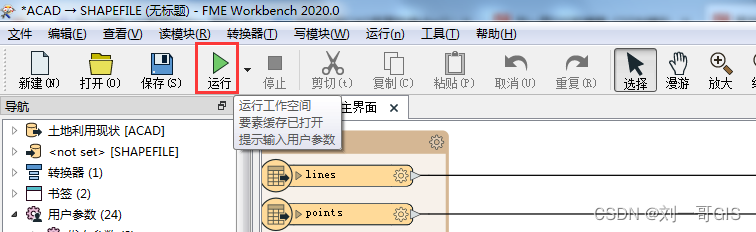

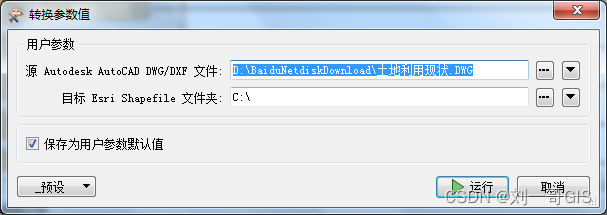

点击【运行】。

在这里插入图片描述

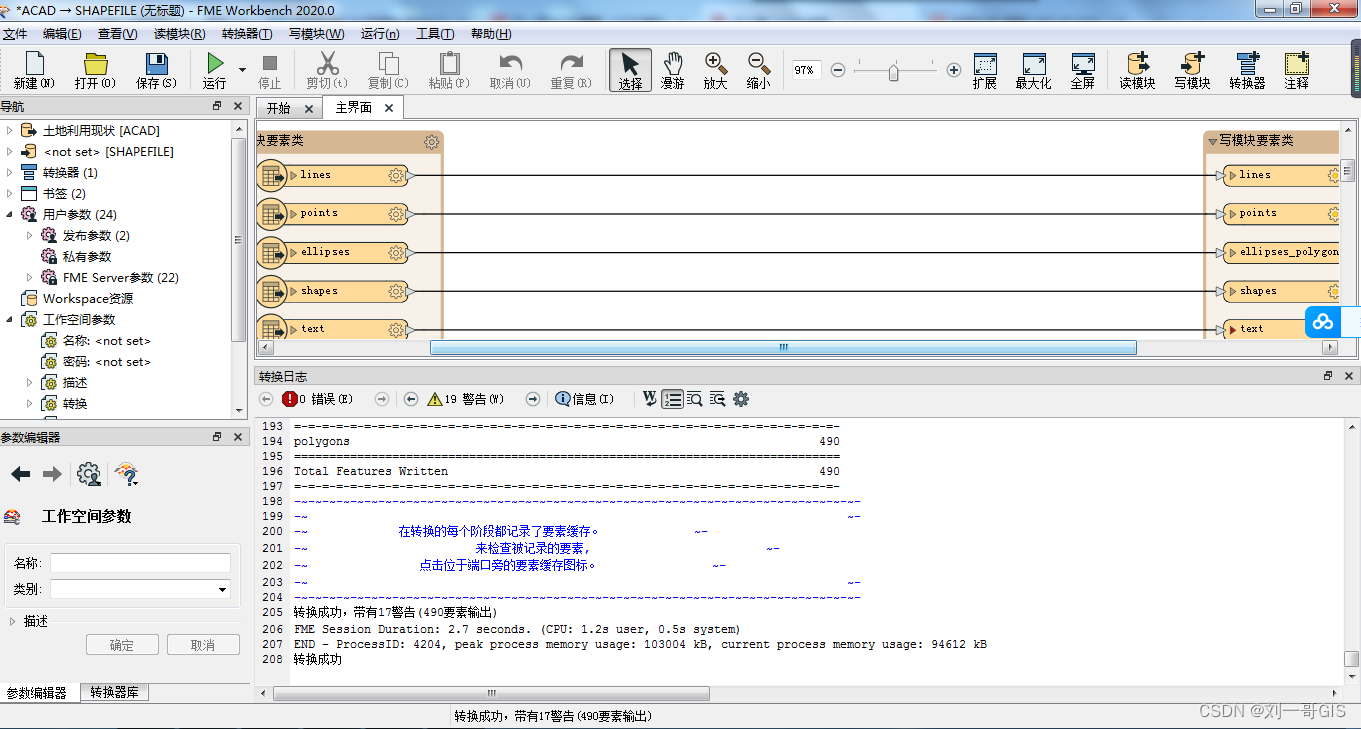

查看运行结果是否异常。

在这里插入图片描述

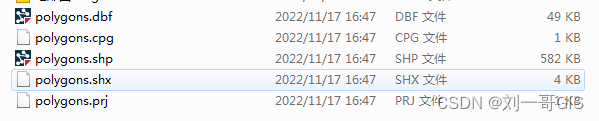

生成的Shapefile数据。

在这里插入图片描述

3. shp数据预览

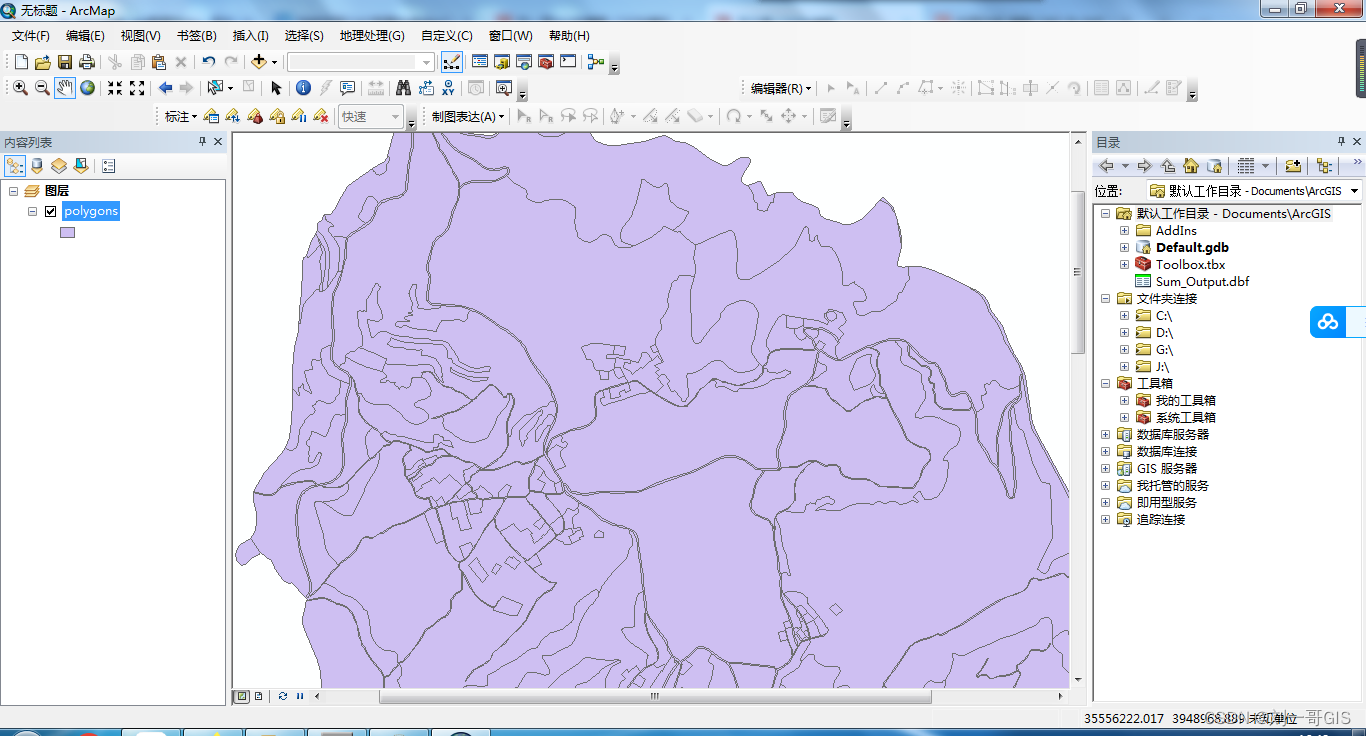

将转换结果数据加载到ArcGIS中进行查看，完美！

在这里插入图片描述

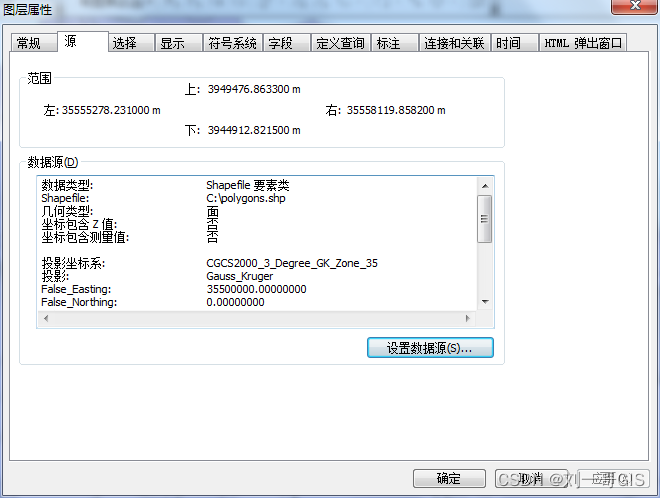

坐标系统：

在这里插入图片描述

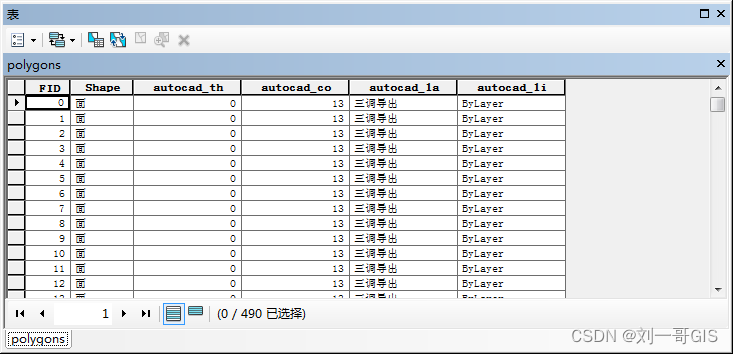

属性表：

在这里插入图片描述
【拓展阅读】：

CAD格式数据转ArcGIS数据方法总结
