指夹式心率血氧饱和度方案的测量原理是根据血红蛋白(Hb)和氧合血红蛋白 (HbO2)在红光和近红光区域的吸收光谱特性为依据，运用Lambert Beer定律建立数据处理经验公式，采用光电血氧检测技术结合光电容积脉搏波描记（PPG）技术，用两束不同波长的光：660nm的红光和905nm的近红外光，通过透射指夹式传感器，照射人体指端而由光敏组件获取测量信号，所获取的信号经前端信号处理芯片和微处理器处理后可由显示屏显示所测结果或者其它适合的显示方式显示。

血氧仪方案详情

1、方案概述： 血氧饱和度（SpO2）是血液中携带氧分子的氧合血红蛋白 (HbO2) 的容量占全部血红蛋白(Hb) 容量的百分比，即血液中血氧的浓度，是呼吸循环系统的重要生理参数。

血氧被称为心率、血压、体温、呼吸率之后的第五大人体体征参数，一般认血氧饱和度正常应不低于94% ，在 94% 以下为供氧不足。也有学者和临床专家将血氧饱和度 90% 定为低氧血症的标准。

指夹式脉搏血氧仪体积小，功耗低，使用方便，便于携带。测量时只需将手指插入指夹式光电传感器中，显示屏就会直接显示所测血氧饱和度值和心率值。

2、测量原理： 指夹式心率血氧饱和仪方案的测量原理是根据血红蛋白(Hb)和氧合血红蛋白 (HbO2)在红光和近红光区域的吸收光谱特性为依据，运用Lambert Beer定律建立数据处理经验公式，采用光电血氧检测技术结合光电容积脉搏波描记（PPG）技术，用两束不同波长的光：660nm的红光和905nm的近红外光，通过透射指夹式传感器，照射人体指端而由光敏组件获取测量信号，所获取的信号经前端信号处理芯片和微处理器处理后可由显示屏显示所测结果或者其它适合的显示方式显示。

3、方案技术参数：

3.1 显示方式：0.96彩屏，可调节四向显示；

3.2 成品电源：两节1.5V（AAA）电池；

内部工作电压：2.3V­-3.0V；

工作电流：≤30mA（包括显示驱动）；

3.3 测量方法：光电血氧检测技术结合光电容积脉搏波描记法（PPG）

3.4 输出方式：0.96彩屏显示或者蓝牙（默认0.96彩屏，如需要蓝牙，客户提前提供APP协议）；

3.5 心率（PR）

测量范围：25bpm---250bpm

测量精度：±2bpm

3.6 血氧饱和度（SpO2）：

有效测量范围：70%--100%

测量精度：90%--100%段±1%；80%--89%段±2%；70%--79%段±3%；

3.7 灌注指数（PI）:

测量范围：0.5-30；

弱灌注情况下的测量性能：在脉搏充盈度为 6％时能正确显示血氧饱和度值和心率值；

3.8 相应速度快：几秒以内即可获取稳定的心率、血氧数值；

3.9 无手指插入时 8 秒后自动退出；

3.10 典型产品外形尺寸（参考）：58 x 34 x 38mm （长 x 宽 x 高），重量：约 45g；

3.11 使用环境

使用温度： 5℃---40℃；

使用湿度： ≤90%RH；

大气压力：860—1060hPA；

不能在有与空气混合的易燃麻醉气或与氧或氧华亚氮混合的易燃麻醉气情况下使用的设备；

3.12 电气安全分类：BF 型应用部分

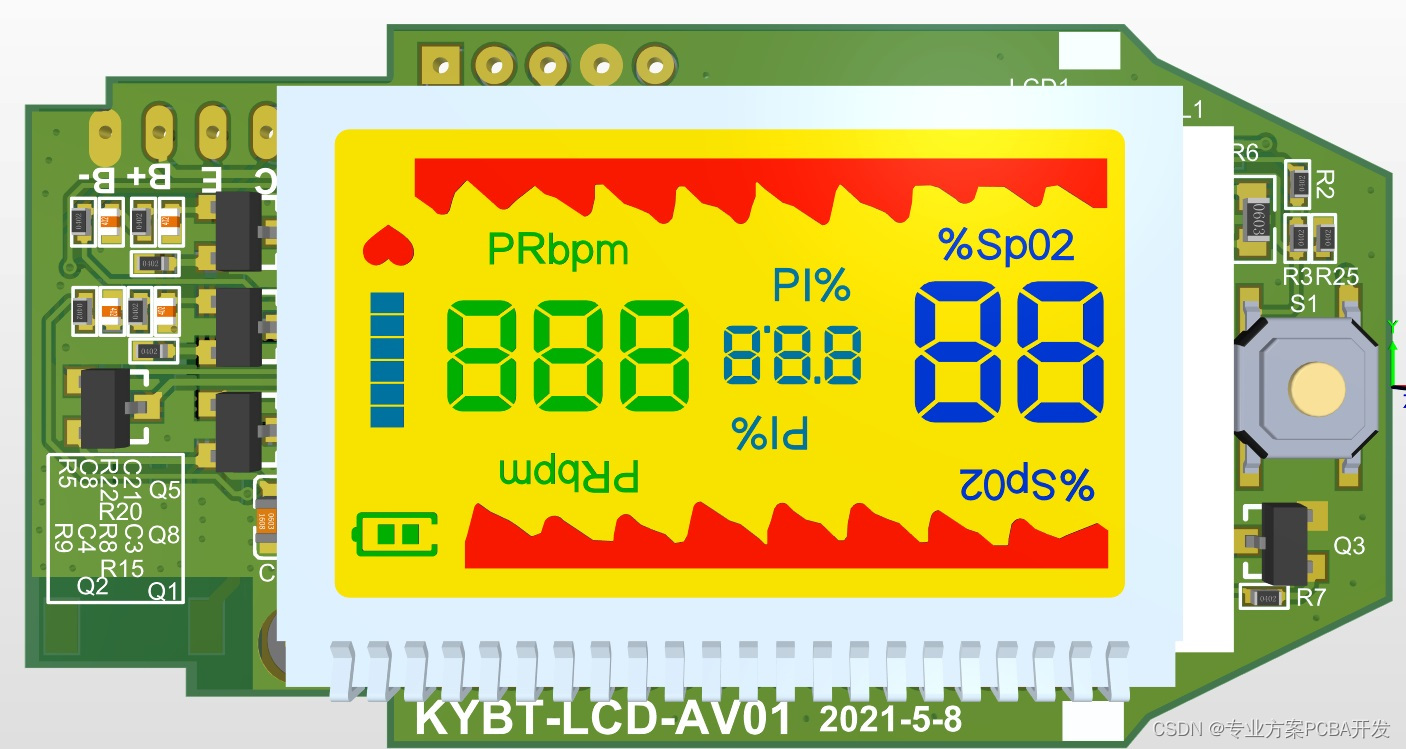

4、显示内容样说明（产品样机）：

5、血氧饱和仪方案的功能特点：

◆ 自研算法和高性能MCU；

◆ 0.96高分辨率彩屏，可调节四向显示；

◆ 相应速度快：几秒以内即可获取稳定的心率、血氧数值；

◆ 蓝黄色系，清晰直观；

◆ 输出指标丰富：血氧饱和度、心率、灌注指数、脉搏波等；

◆ 血氧饱和度有效测量范围广：70%--100%；

◆ 产品体积小、重量轻，携带方便；

◆ 无手指插入时 8 秒后自动退出；
