STM32 cubeMX配置串口重定向
文章目录
- 前言
- 一、工程配置
- 二、串口重定向的原因
- 三、实现串口重定向
- 1.如何实现重定向
- 2.具体步骤
- 总结
前言
这篇文章主要讲解什么是串口重定向，为什么要串口串口重定向。
一、工程配置

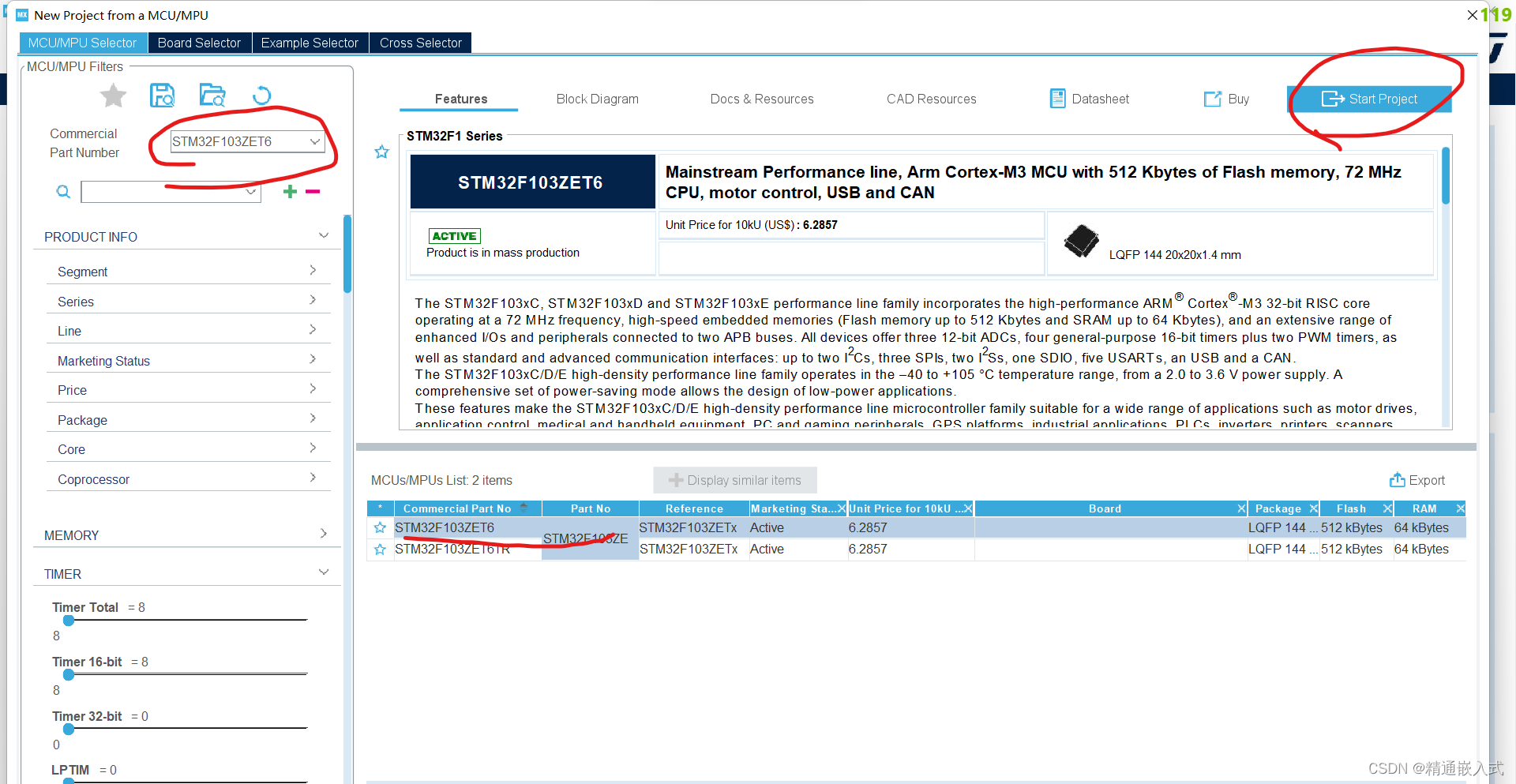

1.芯片选型
我这里使用的是STM32 103ZET6大家可以根据自己板子的型号进行芯片的选择
2.基本配置

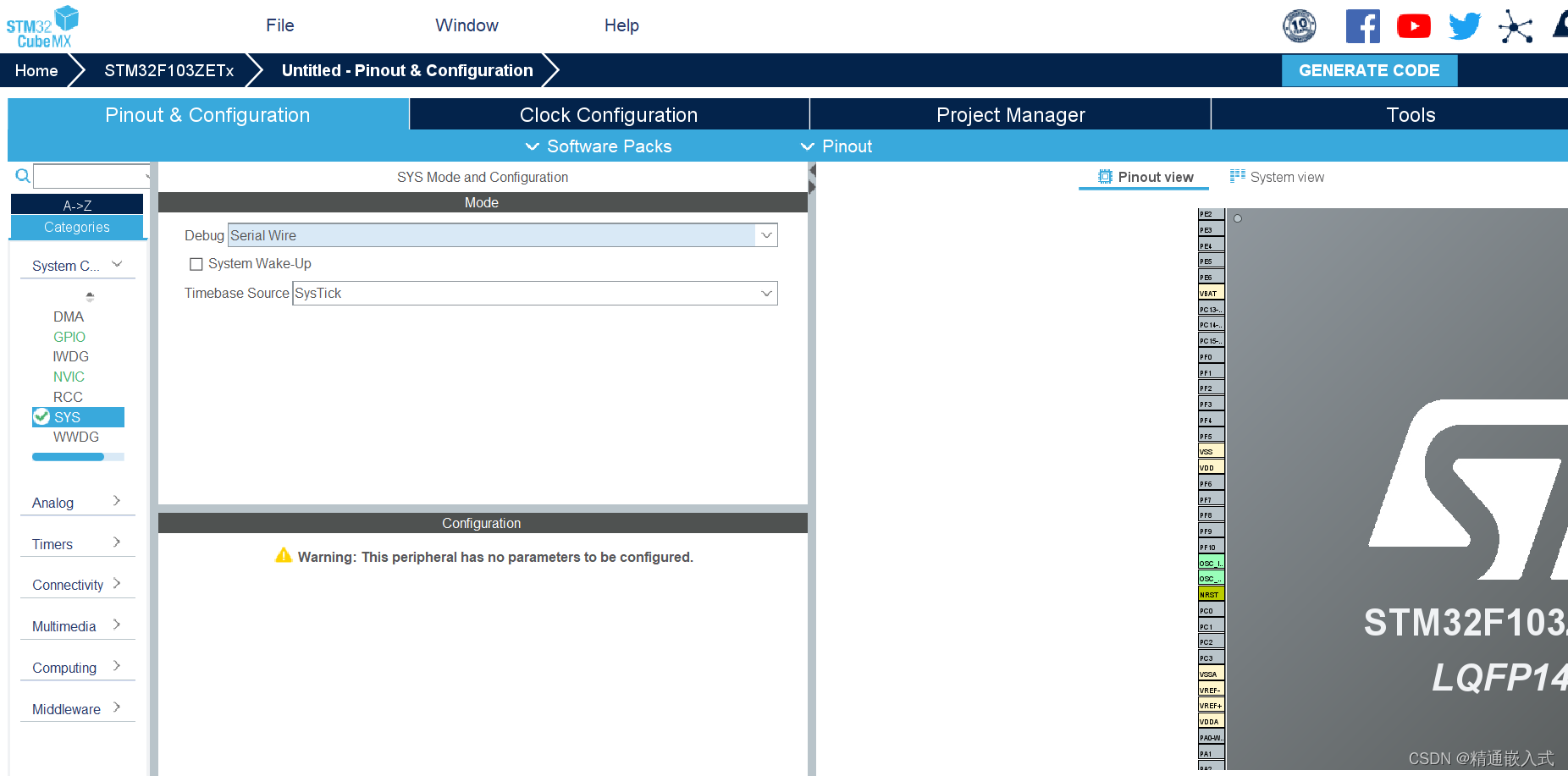

(1)设置STlink仿真debug

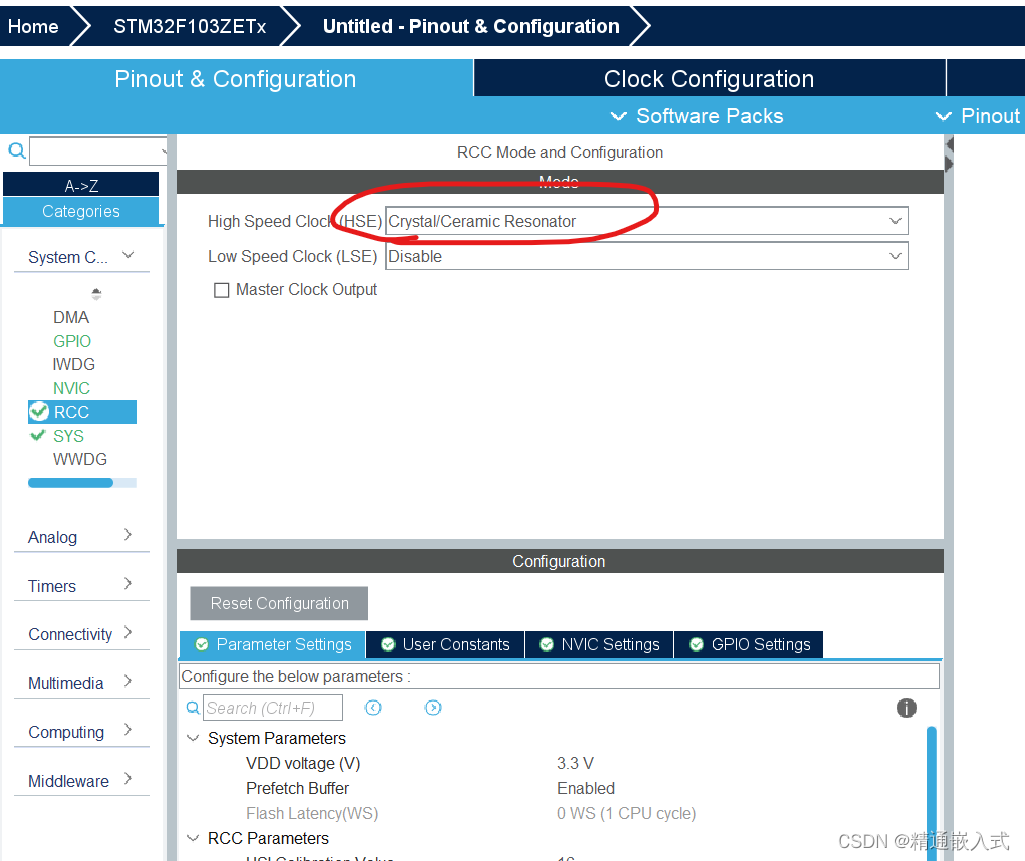

(2)开启外部高速时钟
(3)串口设置

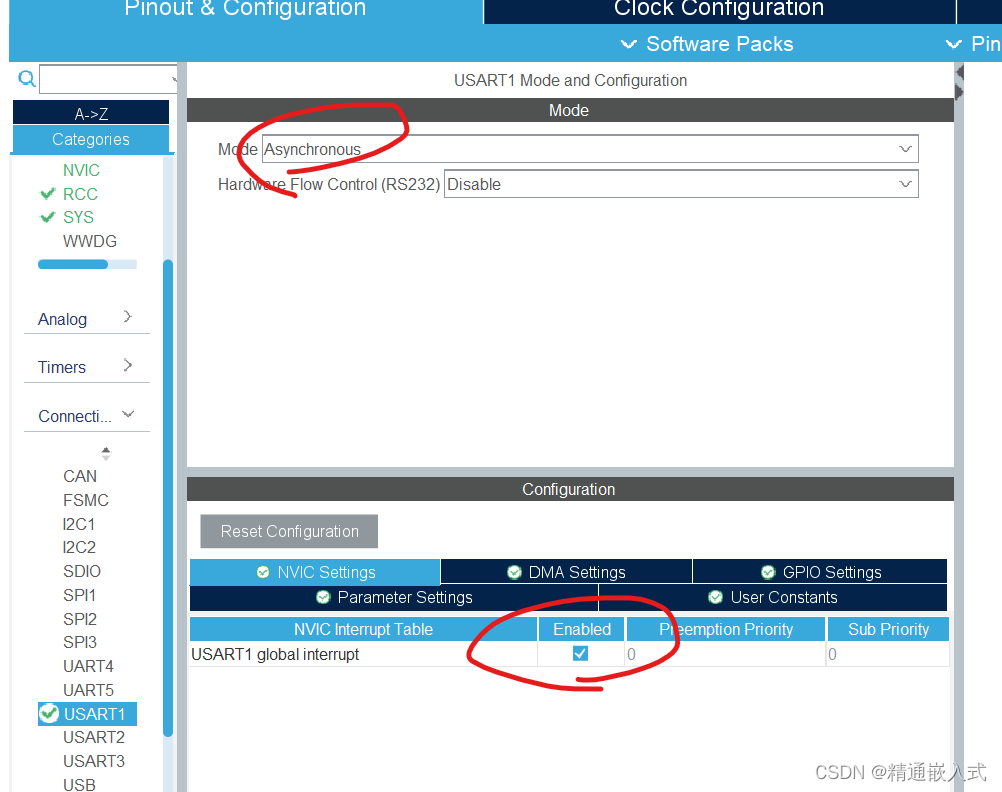

设置串口为异步通信，并打开串口中断。

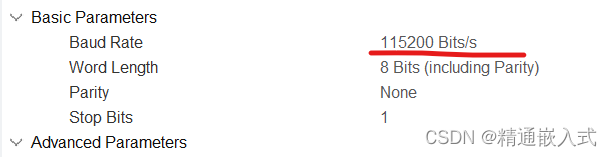

这里的波特率直接使用最大的就好了，波特率越大串口传输数据的速度越快。

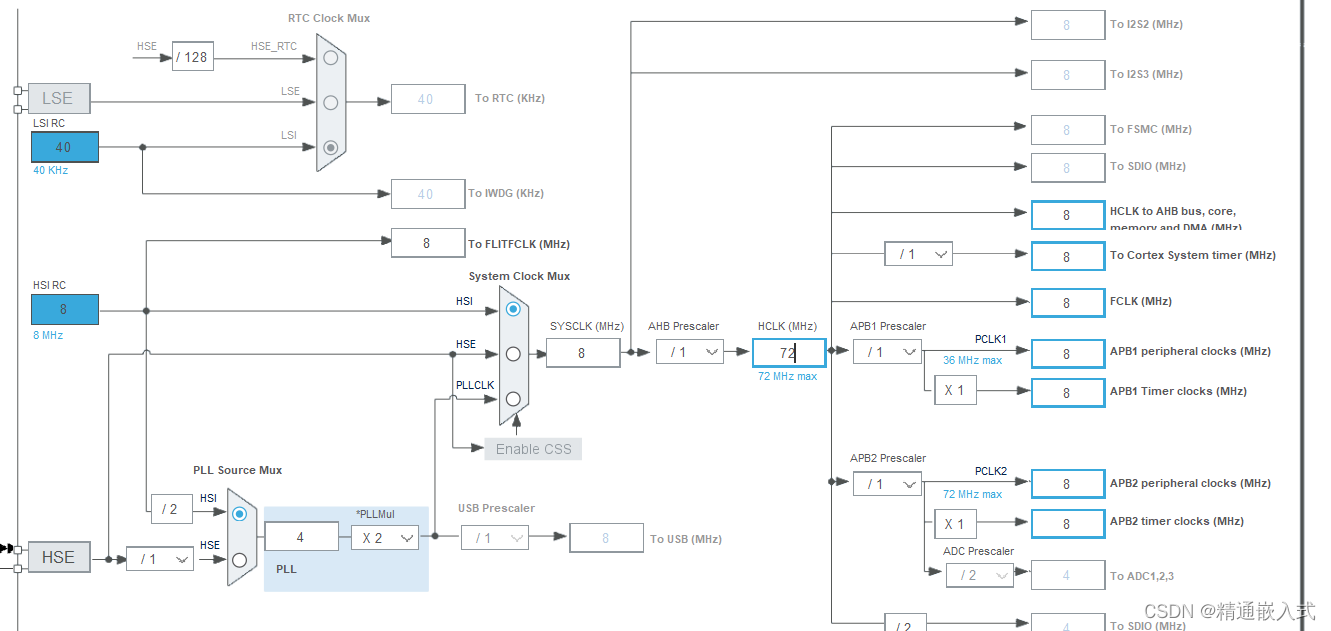

(4)设置时钟树
这里也没什么具体要求直接使用最大的72MHZ即可，频率越大单片机速度越快。

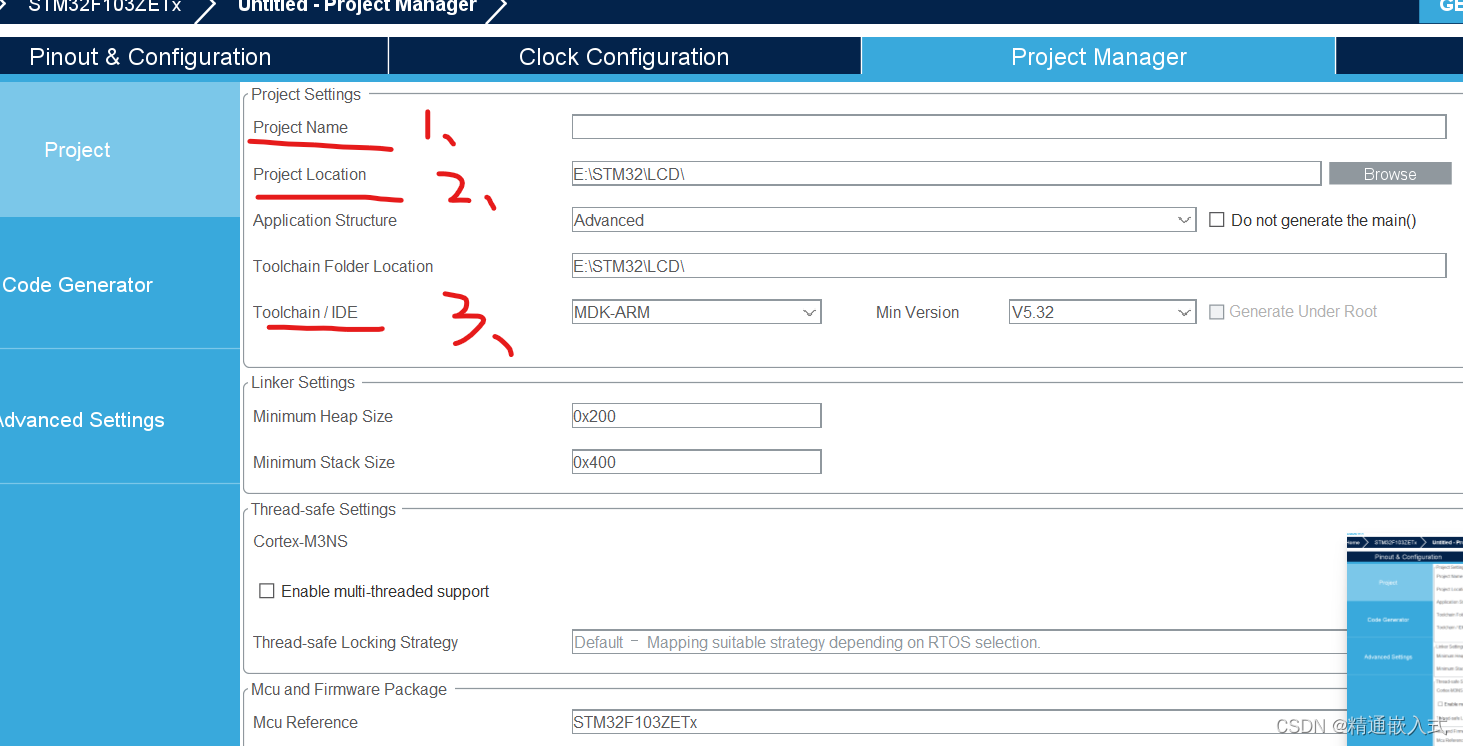

(5)生成代码
这里的操作大家不要小看了，很多人因为最后生成工程出错了导致整个工程出错。
设置的工程名字和路径都不能包含有中文名，否则会报错。

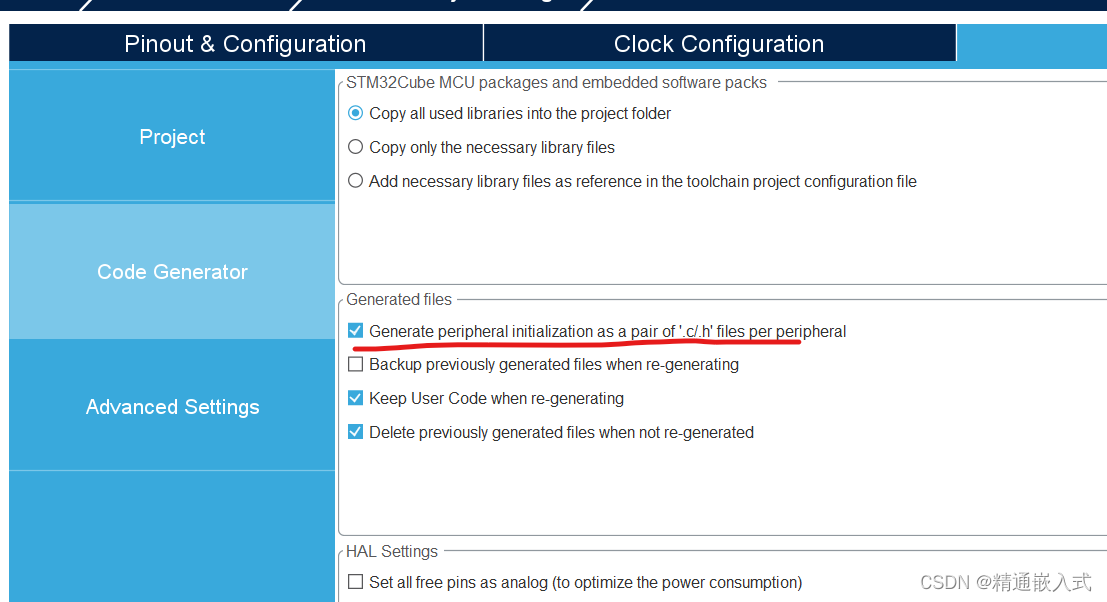

勾选生成独立的.c和.h文件
二、串口重定向的原因
平时我们使用串口给上位机发送数据都是使用HAL库自带的函数进行发送，对于不熟悉这个函数的人来说用起来可能不太方便，还有一个最重要的就是使用这个函数只能发送字符串。不能使用发送中文和数字的功能。
HAL库自带的串口发送函数
这里就暂时不介绍这个函数的用法了。
HAL_UART_Transmit
使用这个函数去发送数字或者中文数据时，需要格式化字符串，需要使用到sprintf，这对于C语言基础知识不好的同学来说又增加了负担，而且使用起来还麻烦。
所以这里给大家带来一个简便的方法:串口重定向。
三、实现串口重定向
1.如何实现重定向
在C语言中我们一般是使用printf函数进行输出到屏幕，scanf函数进行输入。
在嵌入式设备中，一般使用串口进行输入，输出。
而printf函数的输出就是依赖于fputc函数实现的，所以我们只需要重写fputc函数即可。
2.具体步骤

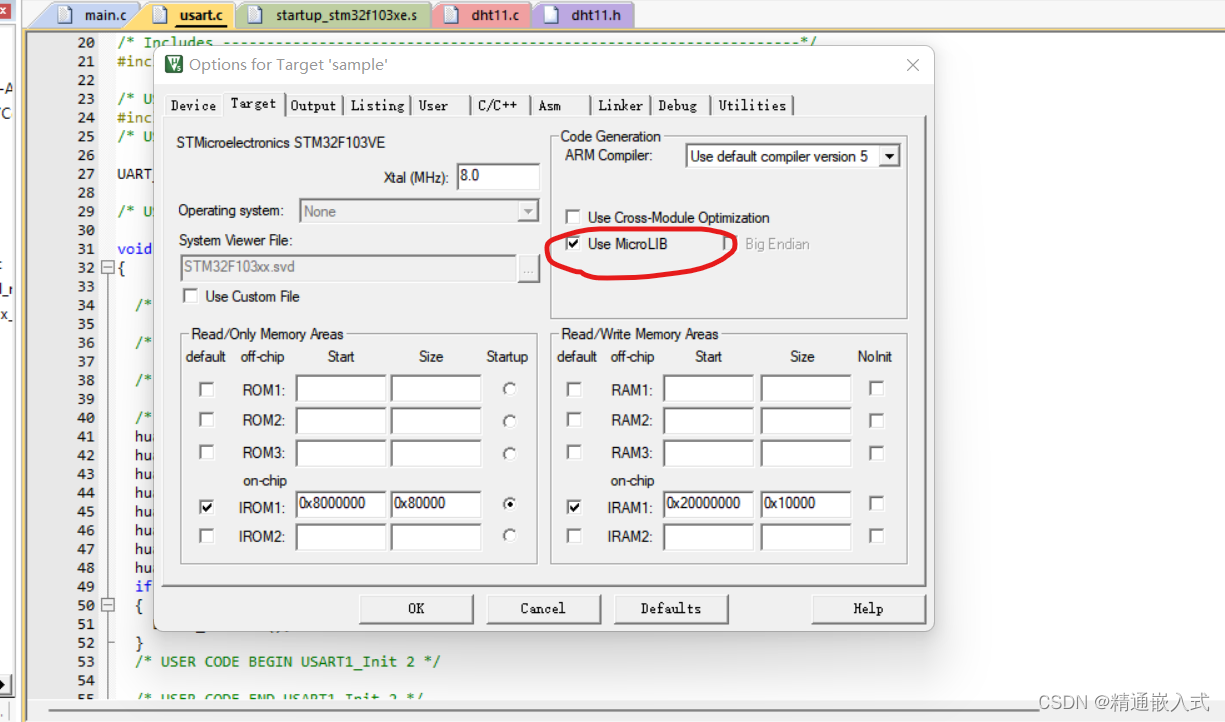

使用微库。MicoroLIB 是缺省 C 库的备选库，它对标准 C 库进行了高度优化使代码更少，占用更少资源。为使用 printf、 scanf 函数需要
在文件中包含 stdio.h 头文件

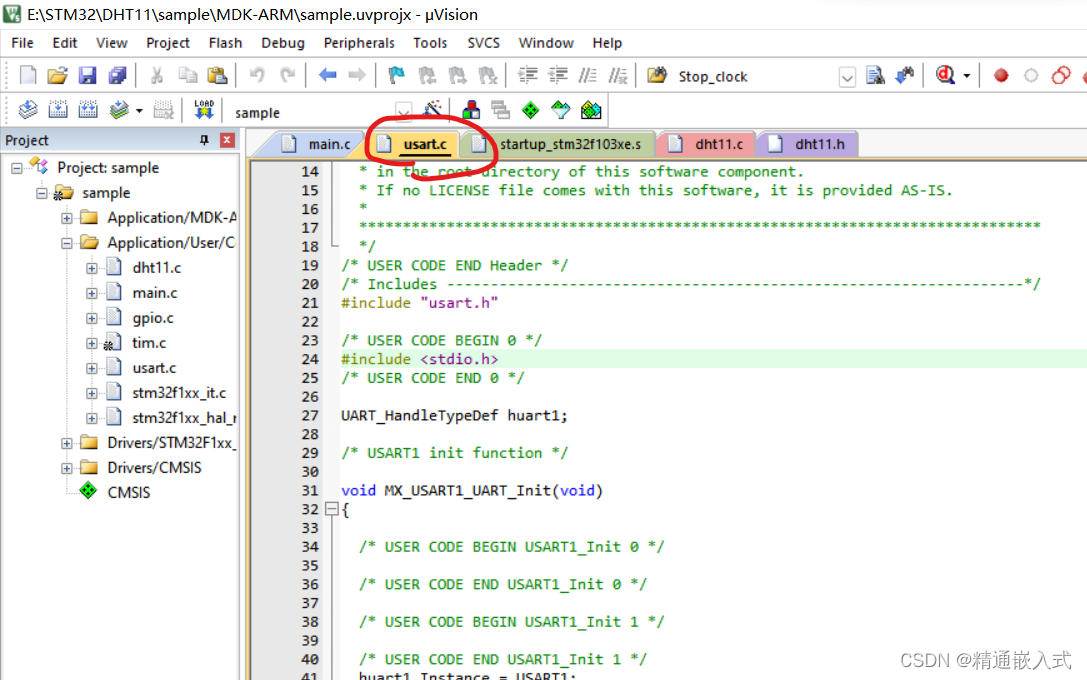

在uart.c文件下包含 #include
fputc函数的改写
int fputc(int ch,FILE *f)
{HAL_UART_Transmit(&huart1,(uint8_t*)&(ch),1,1000);return (ch);
}
将fputc函数改写后我们就可以使用printf函数给上位机发送数据了。
/* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();MX_TIM1_Init();/* USER CODE BEGIN 2 */printf("hello world\r\n"); /* USER CODE END 2 */
总结
使用printf函数和上位机通信是非常的方便的。希望大家都能够掌握。
