Allegro模块镜像详细操作教程
创始人
2024-01-28 23:04:50

Allegro模块镜像详细操作教程

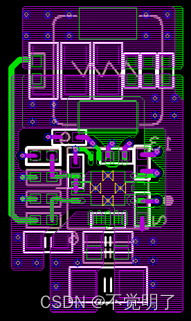

Allegro支持模块镜像，以下面这个模块为例
在这里插入图片描述

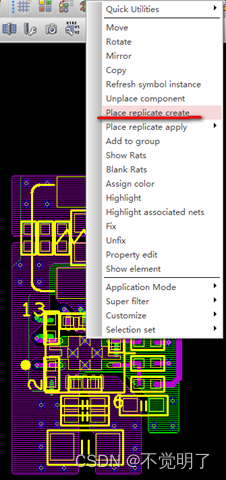

  1. Placement edit模式下，创建一个mdd文件
    在这里插入图片描述

  2. 复用这个模块
    在这里插入图片描述

  3. 复用后先别放下来，右击mirror
    在这里插入图片描述

  4. 再放下来，模块内的孔，铜皮，线，器件都被镜像好了
    在这里插入图片描述

This section is describe what the function allegro have ,helpfully could let user know more about allegro
Allegro Design and Analysis includes design authoring
PCB layout and Library and Design Data Management
