目录

一、VLAN、Trunk面临的安全风险

trunk干道攻击DTP攻击（思科特有）

VLAN跳跃攻击

STP根桥攻击

二、攻击防护

一、VLAN、Trunk面临的安全风险

trunk干道攻击DTP攻击（思科特有）

在华为设备中trunk链路是手工指定的，但是在思科设备中trunk链路的形成可以自动协商，且默认为允许所有VLAN通过

自动协商分为主动模式和被动模式，通过DTP报文来实现

攻击者可以伪造DTP报文，来欺骗交换机，使得交换机和攻击者相连的链路成为trunk，允许通过多个VLAN的数据

Kali自带的攻击工具发起DTP攻击

yersinia -G 开启工具的图形界面

运行攻击，选择DTP攻击 enable trunk

VLAN跳跃攻击

实质是双TAG，在内部加一个要入侵的VLAN，当交换机收到该数据包拆TAG的时候，默认是接收最里层的，不太好描述，如图

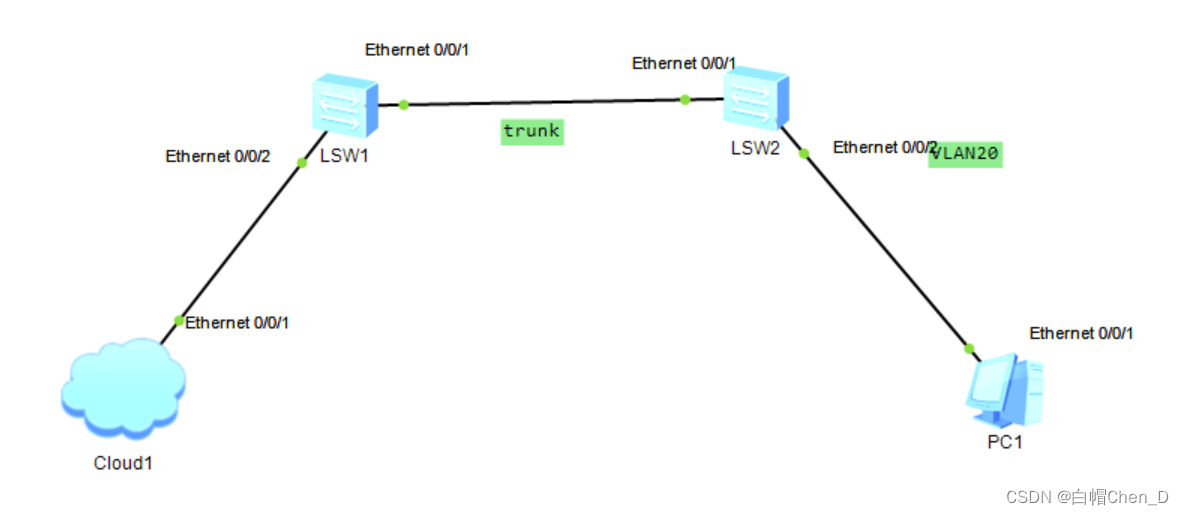

Cloud1连接kali，LSW1仅配置0/0/1为trunk，LSW2中0/0/1为trunk链路，LSW2的0/0/2接口配置为VLAN20，连接PC1

这时候kali是没办法访问PC1的

它的数据流应该为，从Cloud出，进入LSW1的0/0/2接口，因为没有配置VLAN，所以默认为VLAN1，然后从0/0/1出，因为trunk的本征VLAN默认为VLAN 1，所以这里会直接传给LSW2，然后LSW2接收到后，发现没有TAG，知道是本征VLAN，打上PVID 1，最后因为0/0/2为VLAN 20，该数据包被丢弃。

而VLAN跳跃攻击是给数据包加上一个我们定义好的TAG标记，如 tag id 20 数据的形式，通过trunk到LSW2会被处理为PVID 20，从而进入到达PC1

而当LSW1配置了如0/0/2接口为VLAN10，经过处理的数据包到trunk上会变为

tag id 10 tag id 20 数据的形式，LSW2默认看最里层，也就是tag id 20，把该数据包又打上PVID20，也能进入到PC1

Kali自带的攻击工具发起802.1Q攻击

yersinia -G 开启工具的图形界面

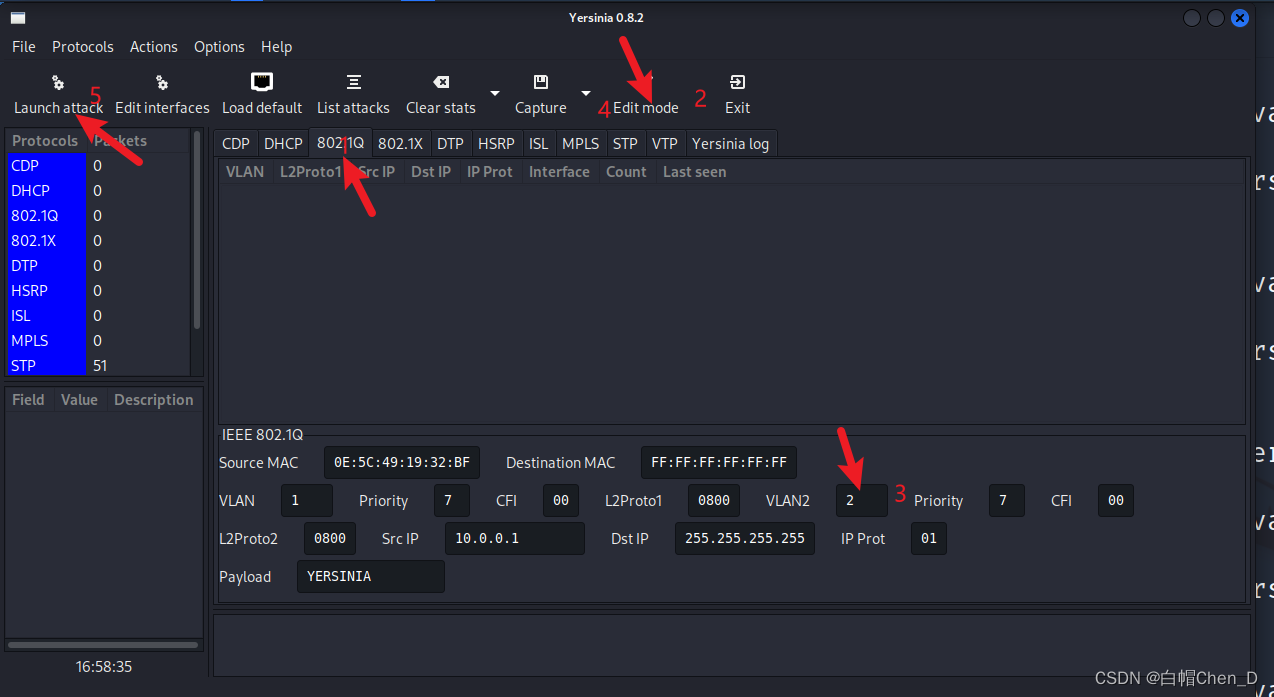

配置

在3中写入想要伪造的VLAN

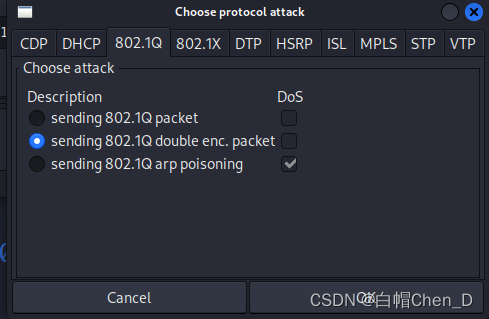

然后发起攻击选择第二个，双tag

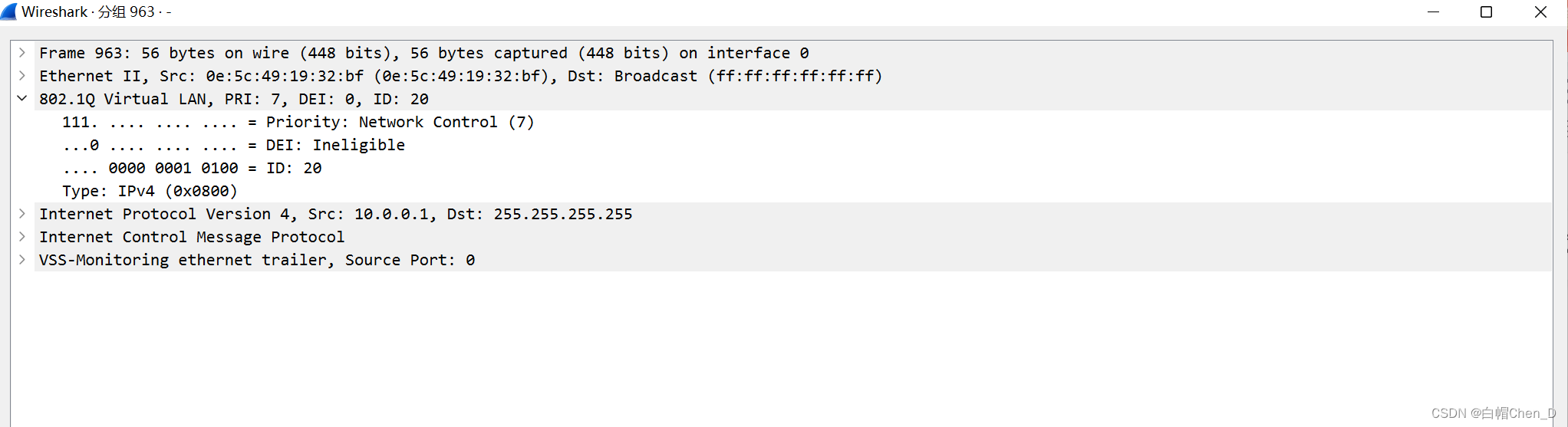

 可以看到，从云中出来的数据包自带了一个802.1Q，ID是20

但是，不知道为啥，这个数据包到LSW1就会被丢弃，不能通过TRUNK链路，非常奇怪，下周问问郭老师再来修改

STP根桥攻击

STP选举是依据BPDU，其中BID决定根桥所在

攻击者伪造BPDU，将自己的BPDU中的BID减小，就能实现攻击根桥的作用，进而达到控制STP拓扑的目的，或者造成网络抖动、震荡

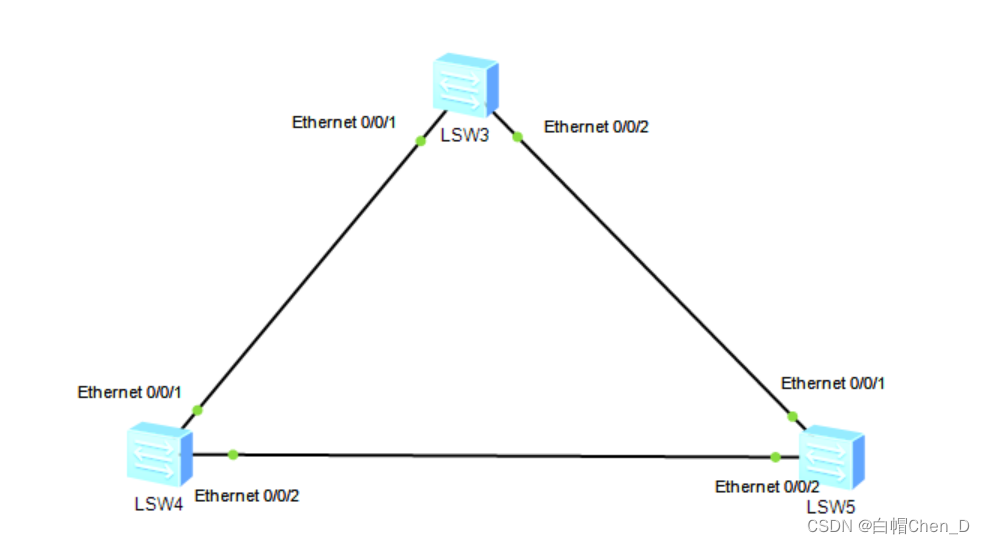

搭建如下拓扑，不用做任何配置

 因为存在环路，所以它会自动STP，可以使用命令 display stp 看看根桥是谁

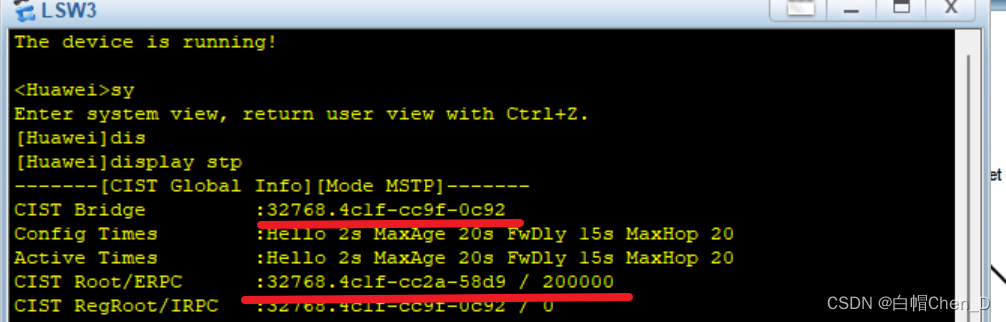

LSW3：

 上面是LSW3的BID，下面是根桥的BID，不一样所以LSW3不是根桥

LSW4，LSW5同理

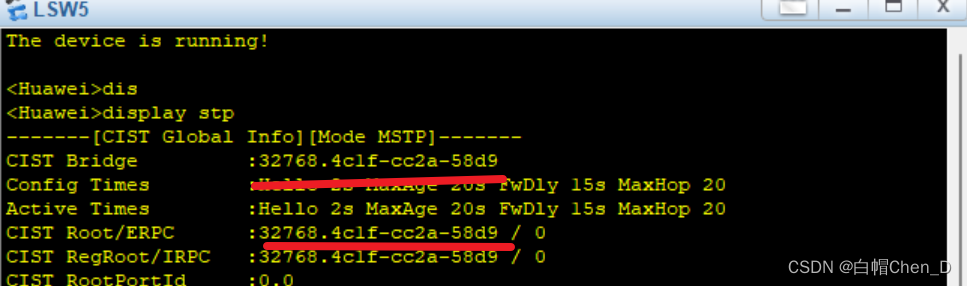

LSW5

说明LSW5是根桥

LSW4和3随便选一台连接kali

我这里用LSW3连的

继续用刚才的工具

Kali自带的攻击工具发起STP攻击

yersinia -G 开启工具的图形界面

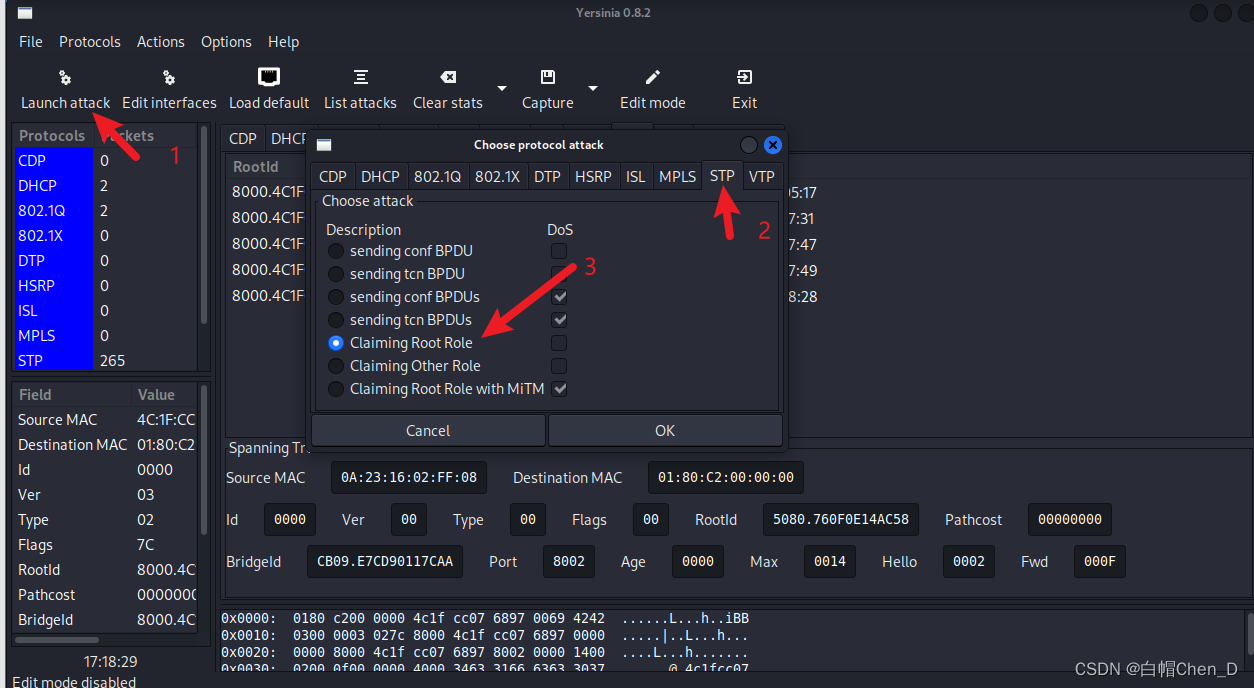

直接发起攻击，再查看一下LSW5的STP

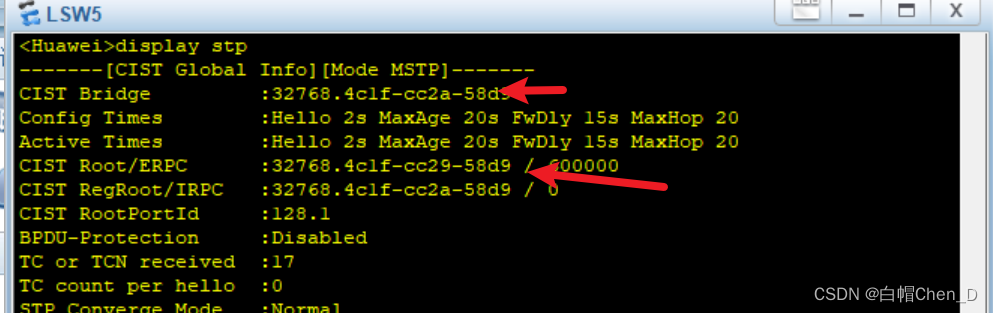

 发现LSW5现在不是根桥了，那么整张拓扑的根端口有可能发生改变

二、攻击防护

1、链路上禁用自动协商

2、将连接用户，或者没有作用的端口，直接划定为access接口

3、在接入交换机的接口上配置根保护
