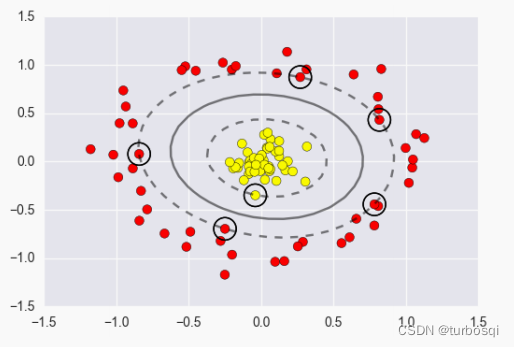

    • 6. 高斯核函数
    • • • 6.1. 特征变换
        • 6.2. 算法模拟
        • 6.3. 对比分析

支持向量机

支持向量机(SVM)是一种有监督的二分类模型， 分为线性和非线性两大类， 主要思想是在空间中找到一个能够将所有数据样本划开的超平面，并且使得样本集中所有数据到这个超平面的距离最远。

优点：

• 在高维空间里也非常有效；
• 对于数据维度远高于数据样本量的情况也有效；
• 在决策函数中使用训练集的子集(也称为支持向量)，因此也是内存高效利用的；
• 很强的通用性，可以为决策函数指定不同的核函数，已经提供的通用核函数和自定义核函数。

缺点：

• 如果特征数量远远大于样本数，则在选择核函数和正则化项时要避免过度拟合；
• SVM不直接提供概率估计。

分类： SVC、NuSVC、LinearSVC

1. 间隔与支持向量

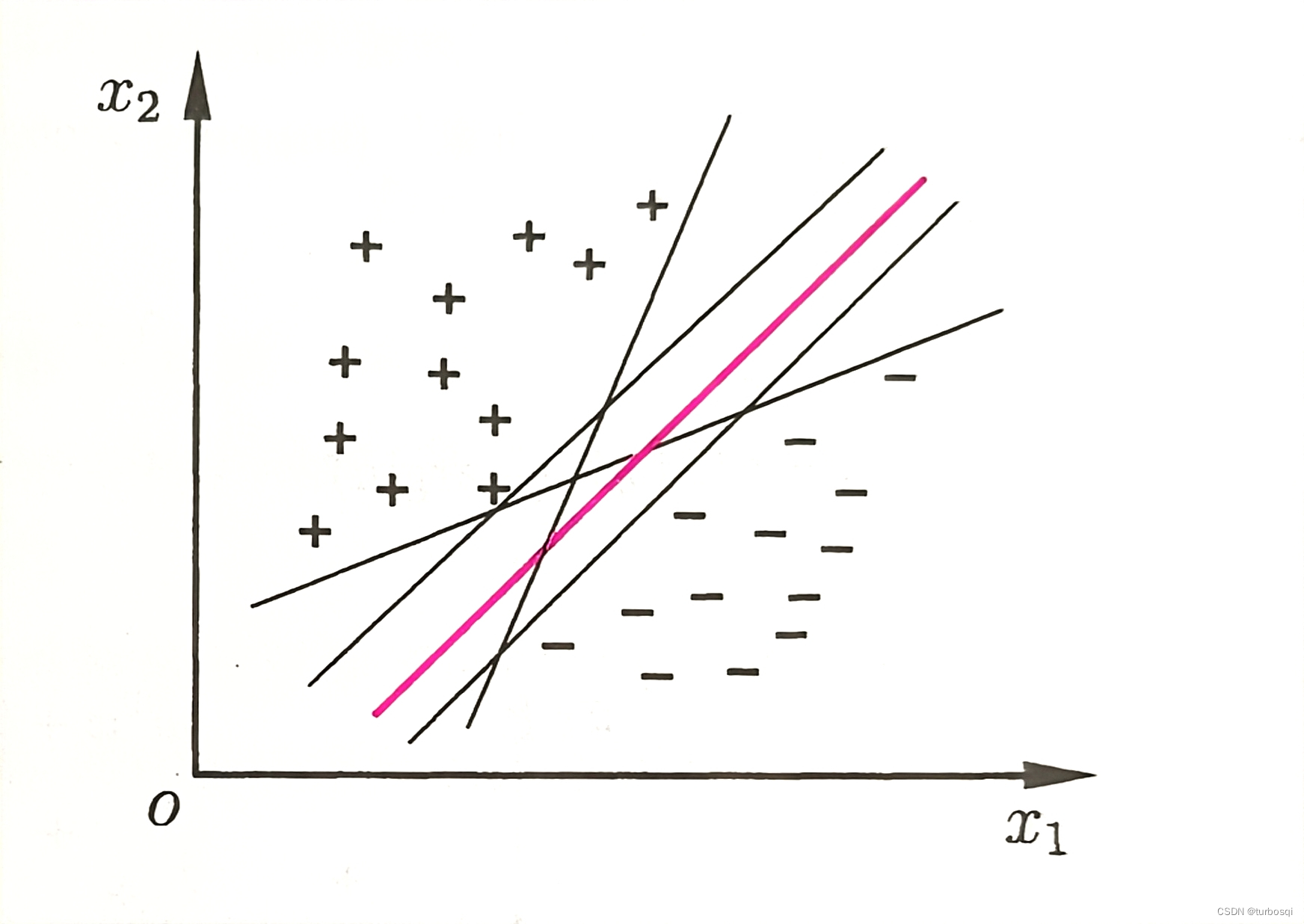

分类学习的基本思想就是基于训练集D在样本空间中找到一个划分超平面，将不同的样本分开。如下图所示，一共有五个超平面可以把训练集分开，如何去选择一个合适的超平面至关重要。在下图中我们称红色的超平面为最好的超平面，因为这个红色的划分超平面所产生的分类结果是最鲁棒性的，对未见示例的泛化能力最强。

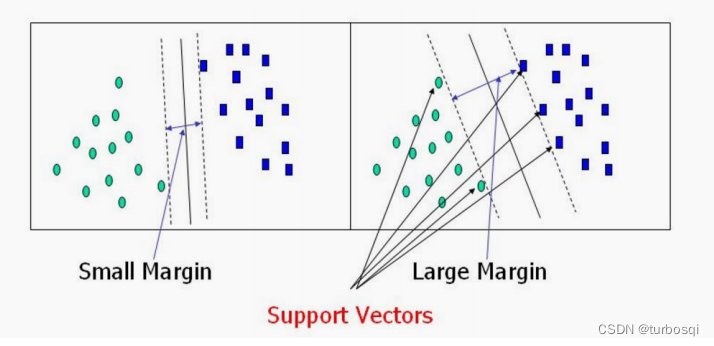

寻找最大间隔，如下图右侧子图所示，离数据集构成的超平面距离最大时，此间的距离就是支持向量，说成支撑向量更容易理解一点。

1.1. 点到超平面的距离

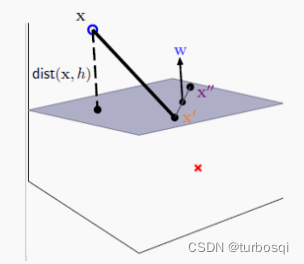

如上图所示，寻找平面外一点x到平面的距离，基本的思路就是在平面上找两个点X'与X"，连接X'和X"，构成线段，找出线段的垂线使垂线垂直于平面，此时w就是平面的法向量，求x到X'的距离，然后把距离投影到法向量方向即可得到dist(x,h)。
设划分超平面的方程为：wTx+b=0w^Tx+b=0wTx+b=0，X'与X"在平面上，满足平面方程，带入后得到：

​ {wTX′+b=0wTX′′+b=0→{wTX′=−bwTX′′=−b\begin{cases} w^TX'+b=0 \\ w^TX''+b=0 \end{cases} \rightarrow \begin{cases} w^TX'=-b \\ w^TX''=-b \end{cases} {wTX′+b=0wTX′′+b=0​→{wTX′=−bwTX′′=−b​

可以得到：
dist(x,b,w)=∣wT∣∣w∣∣∣(x−X′)=∣wTx+b∣∣∣w∣∣dist(x,b,w)=| \frac{w^T}{||w||} |(x-X') = \frac{|w^Tx+b|}{||w||} dist(x,b,w)=∣∣∣w∣∣wT​∣(x−X′)=∣∣w∣∣∣wTx+b∣​
其中w=(w1;w2;…;wd)w=(w_1;w_2;…;w_d)w=(w1​;w2​;…;wd​)为法向量，决定了超平面的方向；b为位移项，决定了超平面与原点之间的距离。显然，超平面可由w和b决定。

1.2. 去掉绝对值

假设超平面能将样本正确分类，若yi=+1y_i=+1yi​=+1，则有wTxi+b>0w^Tx_i+b>0wTxi​+b>0；若yi=−1y_i=-1yi​=−1，则有wTxi+b>0w^Tx_i+b>0wTxi​+b>0，即
{wTxi+b≥+1,yi=+1wTxi+b≤−1,yi=−1\begin{cases} w^Tx_i+b\geq+1, \quad\quad y_i=+1 \\ w^Tx_i+b\leq-1,\quad \quad y_i=-1 \end{cases} {wTxi​+b≥+1,yi​=+1wTxi​+b≤−1,yi​=−1​
去掉绝对值后，点到直线的距离可以表示为：
dist=yi⋅(wTxi+b)∣∣w∣∣dist = \frac{y_i\cdot(w^Tx_i+b)}{||w||} dist=∣∣w∣∣yi​⋅(wTxi​+b)​

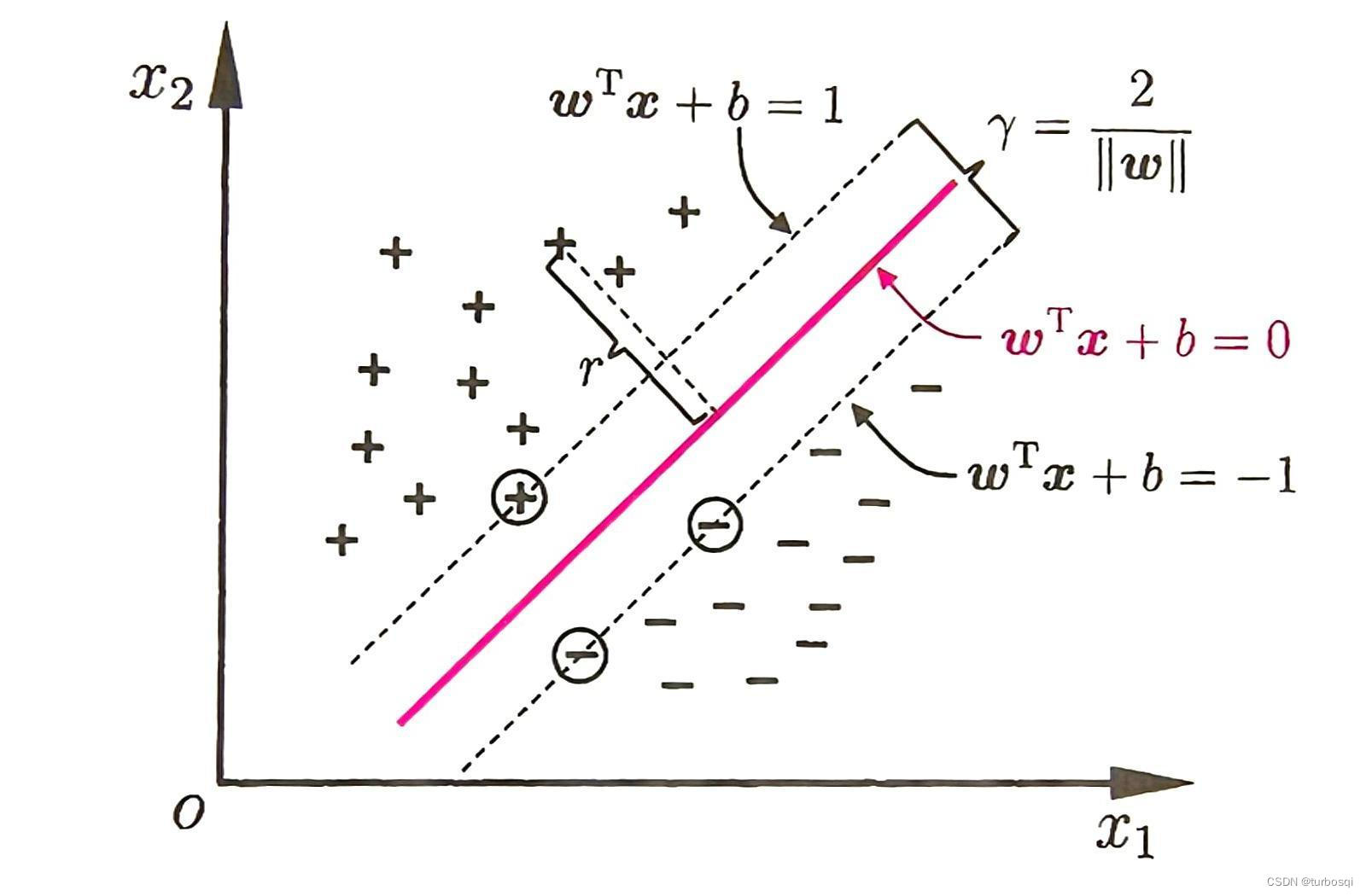

如下图所示，距离超平面最近的几个点可以使上式成立，那么这几个点称为支持向量，两个支持向量到超平面的距离之和为：γ=2∣∣w∣∣\gamma = \frac{2}{||w||}γ=∣∣w∣∣2​，此式也称为间隔。

1.3. 最大间隔

要想找到最大间隔，就是让间隔的公式取最大值，即：
maxγ=maxw,b2∣∣w∣∣当yi⋅(wTxi+b)≥1，i=1,2,…,m.(1.1)max \gamma = max_{w,b}\quad\frac{2}{||w||}\quad 当y_i\cdot(w^Tx_i+b)\geq1，i=1,2,…,m.\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad(1.1) maxγ=maxw,b​∣∣w∣∣2​当yi​⋅(wTxi​+b)≥1，i=1,2,…,m.(1.1)
为了最大化间隔，仅需最大化∣∣w∣∣−1||w||^{-1}∣∣w∣∣−1，这就等价于最小化∣∣w∣∣2||w||^{2}∣∣w∣∣2，于是距离公式就变成：
maxγ=minw,b12∣∣w∣∣2当yi⋅(wTxi+b)≥1，i=1,2,…,m.(1.2)max \gamma = min_{w,b}\quad\frac{1}{2}||w||^{2}\quad 当y_i\cdot(w^Tx_i+b)\geq1，i=1,2,…,m.\quad\quad\quad\quad\quad\quad\quad\quad\quad (1.2) maxγ=minw,b​21​∣∣w∣∣2当yi​⋅(wTxi​+b)≥1，i=1,2,…,m.(1.2)
这就是支持向量机的基本型。

2. 对偶问题

2.1. 引入拉格朗日乘子

对公式（3.2）的每条约束条件添加拉格朗日乘子：αi≥0\alpha _i \geq 0αi​≥0，则该问题的拉格朗日函数可以写为：
L(w,b,α)=12∣∣w∣∣2+∑i=1mαi(1−yi(wTxi+b))(2.1)L(w,b,\alpha)=\frac{1}{2}||w||^2 + \sum_{i=1}^{m}{\alpha_i}(1-y_i(w^Tx_i+b)) \quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad (2.1) L(w,b,α)=21​∣∣w∣∣2+i=1∑m​αi​(1−yi​(wTxi​+b))(2.1)
其中α=(α1;α2;…;αm)\alpha=(\alpha_1;\alpha_2;…;\alpha_m)α=(α1​;α2​;…;αm​)

2.2. 求偏导

令L(w,b,α)L(w,b,\alpha)L(w,b,α) 对 www 和 b 求偏导且让其偏导为零可得到：

w=∑i=1mαiyixi(2.2)0=∑i=1mαiyi(2.3)w=\sum_{i=1}^{m}{\alpha_iy_ix_i} \quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad (2.2) \\ 0=\sum_{i=1}^{m}{\alpha_iy_i} \quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad (2.3) w=i=1∑m​αi​yi​xi​(2.2)0=i=1∑m​αi​yi​(2.3)

2.3. 得到对偶问题

结合对偶问题应用到我们的求解中就是如下的转换：
minw,bmaxαL(w,b,α)−>maxαminw,bL(w,b,α)min_{w,b}max _\alpha L(w,b,\alpha) -> max _\alpha min_{w,b} L(w,b,\alpha) minw,b​maxα​L(w,b,α)−>maxα​minw,b​L(w,b,α)

2.4. 求解内层函数 minw,bL(w,b,α)min_{w,b} L(w,b,\alpha)minw,b​L(w,b,α)

下面先来求解 minw,bL(w,b,α)min_{w,b} L(w,b,\alpha)minw,b​L(w,b,α)：

​ 把 (2.2) 与 (2.3) 带入到 (2.1) ，消去L(w,b,α)L(w,b,\alpha)L(w,b,α) 的www和b：
minw,bL(w,b,α)=12∣∣w∣∣2+∑i=1mαi(1−yi(wTxi+b))=12wTw−wT∑i=1mαiyixi−b∑i=1mαiyi+∑i=1mαi=∑i=1mαi−12(∑i=1mαiyixi)T∑i=1mαiyixi=∑i=1mαi−12∑i=1m∑j=1mαiαjyiyjxiTxjmin_{w,b}L(w,b,\alpha)=\frac{1}{2}||w||^2 + \sum_{i=1}^{m}{\alpha_i}(1-y_i(w^Tx_i+b)) \\ =\frac{1}{2}w^Tw-w^T \sum_{i=1}^{m}\alpha_iy_ix_i-b\sum_{i=1}^{m}\alpha_iy_i+\sum_{i=1}^{m}\alpha_i \quad\quad\quad\\ =\sum_{i=1}^{m}\alpha_i-\frac{1}{2}(\sum_{i=1}^{m}\alpha_iy_ix_i)^T\sum_{i=1}^{m}\alpha_iy_ix_i \quad\quad\quad\quad\quad\quad\quad\\ =\sum_{i=1}^{m}{\alpha_i} - \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_jx_i^Tx_j\quad\quad\quad\quad\quad\quad\quad\quad minw,b​L(w,b,α)=21​∣∣w∣∣2+i=1∑m​αi​(1−yi​(wTxi​+b))=21​wTw−wTi=1∑m​αi​yi​xi​−bi=1∑m​αi​yi​+i=1∑m​αi​=i=1∑m​αi​−21​(i=1∑m​αi​yi​xi​)Ti=1∑m​αi​yi​xi​=i=1∑m​αi​−21​i=1∑m​j=1∑m​αi​αj​yi​yj​xiT​xj​

​ 即可得到如下对偶问题，此时也完成了第一步求解minw,bL(w,b,α)min_{w,b} L(w,b,\alpha)minw,b​L(w,b,α)：
maxα∑i=1mαi−12∑i=1m∑j=1mαiαjyiyjxiTxj条件{∑i=1mαiyi=0αi≥0,i=1,2,…,m.(2.4)max _\alpha \quad \sum_{i=1}^{m}{\alpha_i} - \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_jx_i^Tx_j \quad\quad\quad 条件\begin{cases} \sum_{i=1}^{m}{\alpha_iy_i}=0 \\ \alpha _i \geq 0,\quad i=1,2,…,m. \end{cases} \quad (2.4) maxα​i=1∑m​αi​−21​i=1∑m​j=1∑m​αi​αj​yi​yj​xiT​xj​条件{∑i=1m​αi​yi​=0αi​≥0,i=1,2,…,m.​(2.4)
​ 该对偶问题的KKT条件为：
{αi≥0;yif(xi)−1≥0;αi(yif(xi)−1)=0.\begin{cases} \alpha _i \geq 0; \\y_if(x_i) - 1 \geq 0; \\ \alpha _i(y_if(x_i) - 1) = 0. \end{cases} ⎩⎪⎨⎪⎧​αi​≥0;yi​f(xi​)−1≥0;αi​(yi​f(xi​)−1)=0.​
​ 于是对任意的训练样本(xi,yi)(x_i,y_i)(xi​,yi​)，总有 αi=0\alpha _i = 0αi​=0 或 yif(xi)=1y_if(x_i) = 1yi​f(xi​)=1 。若 αi=0\alpha _i = 0αi​=0 ，不会对样本产生影响；若αi>0\alpha _i >0αi​>0 , 则必有 yif(xi)=1y_if(x_i) = 1yi​f(xi​)=1 ，所对应的样本点位于最大间隔边界上，是一个支持向量，这显示出支持向量机的一个重 要性质：训练完成后，大部分的训练样本都不需要保留，最终模型仅与支持向量有关。

2.5. 求解外层函数 maxαminw,bL(w,b,α)max _\alpha min_{w,b} L(w,b,\alpha)maxα​minw,b​L(w,b,α)

继续对α\alphaα 求极大值：
maxα∑i=1mαi−12∑i=1m∑j=1mαiαjyiyjxiTxj条件{∑i=1mαiyi=0αi≥0,i=1,2,…,m.max _\alpha \quad \sum_{i=1}^{m}{\alpha_i} - \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_jx_i^Tx_j \quad\quad\quad 条件\begin{cases} \sum_{i=1}^{m}{\alpha_iy_i}=0 \\ \alpha _i \geq 0,\quad i=1,2,…,m. \end{cases} maxα​i=1∑m​αi​−21​i=1∑m​j=1∑m​αi​αj​yi​yj​xiT​xj​条件{∑i=1m​αi​yi​=0αi​≥0,i=1,2,…,m.​
极大值转换成求极小值：
minα12∑i=1m∑j=1mαiαjyiyjxiTxj−∑i=1mαi条件{∑i=1mαiyi=0αi≥0,i=1,2,…,m.min _\alpha \quad \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_jx_i^Tx_j-\sum_{i=1}^{m}{\alpha_i} \quad\quad\quad 条件\begin{cases} \sum_{i=1}^{m}{\alpha_iy_i}=0 \\ \alpha _i \geq 0,\quad i=1,2,…,m. \end{cases} minα​21​i=1∑m​j=1∑m​αi​αj​yi​yj​xiT​xj​−i=1∑m​αi​条件{∑i=1m​αi​yi​=0αi​≥0,i=1,2,…,m.​
求出的最终模型为：
f(x)=wTx+b=∑i=1mαiyixiTx+bf(x) =w^Tx+b\\ \quad\quad\quad\quad\quad =\sum_{i=1}^{m}{\alpha_iy_ix_i^Tx + b} f(x)=wTx+b=i=1∑m​αi​yi​xiT​x+b

3. 核函数

3.1. 使用核函数的原因

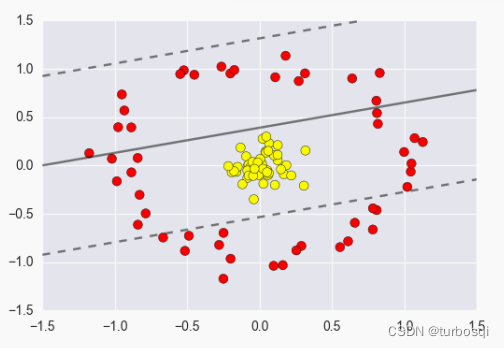

之前的讨论中，训练样本都是线性可分的，即存在一个超平面能将训练样本正确分类，然而现实任务中，原始样本空间也许并不存在一个超平面 能够将训练样本集分开，如下图所示的样本集。我们需要将样本原始空间映射到一个更高维的特征空间，使得样本在这个空间内线性可分。理论上，如果原始空间维数有限，那么一定存在一个高维特征空间使样本可分。

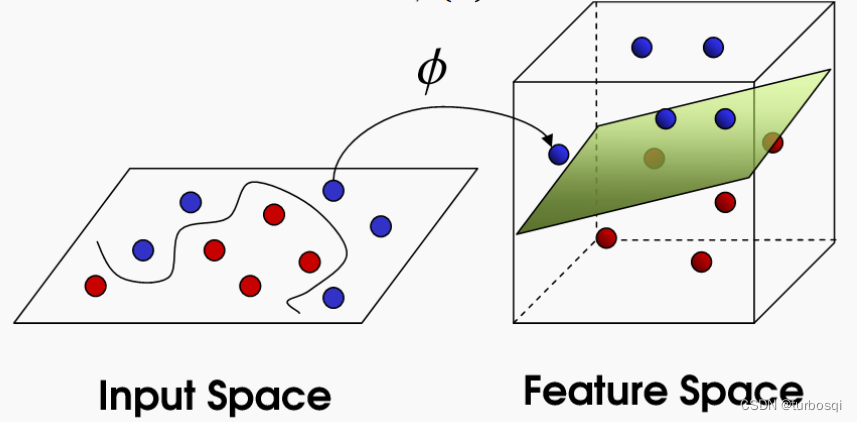

3.2. 特征空间变换

下面要做 x−>ϕ(x)x-> \phi (x)x−>ϕ(x) 的映射，那么在高维空间中划分超平面对应的模型科表示为：
f(x)=wTϕ(x)+bf(x) =w^T \phi (x)+b f(x)=wTϕ(x)+b
在特征空间中，其对应的对偶问题是：
maxα∑i=1mαi−12∑i=1m∑j=1mαiαjyiyjϕ(xi)Tϕ(xj)条件{∑i=1mαiyi=0αi≥0,i=1,2,…,m.(3.1)max _\alpha \quad \sum_{i=1}^{m}{\alpha_i} - \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_j\phi (x_i)^T\phi (x_j) \quad\quad\quad 条件\begin{cases} \sum_{i=1}^{m}{\alpha_iy_i}=0 \\ \alpha _i \geq 0,\quad i=1,2,…,m. \end{cases} \quad\quad \quad(3.1) maxα​i=1∑m​αi​−21​i=1∑m​j=1∑m​αi​αj​yi​yj​ϕ(xi​)Tϕ(xj​)条件{∑i=1m​αi​yi​=0αi​≥0,i=1,2,…,m.​(3.1)

3.3. 空间内积转化为核函数

设κ(xi,xj)=ϕ(xi)Tϕ(xj)\kappa (x_i,x_j)= \phi (x_i)^T\phi (x_j)κ(xi​,xj​)=ϕ(xi​)Tϕ(xj​) ，即xix_ixi​与xjx_jxj​在特征空间的内积等于它们在原始样本空间中通过函数κ(⋅,⋅)\kappa ( \cdot , \cdot )κ(⋅,⋅) 计算的结果。于是 (3.1) 式可重写成如下形式：
maxα∑i=1mαi−12∑i=1m∑j=1mαiαjyiyjκ(xi,xj)条件{∑i=1mαiyi=0αi≥0,i=1,2,…,m.(3.1)max _\alpha \quad \sum_{i=1}^{m}{\alpha_i} - \frac{1}{2}\sum_{i=1}^{m}\sum_{j=1}^{m}\alpha_i\alpha_jy_iy_j\kappa (x_i,x_j)\quad\quad\quad 条件\begin{cases} \sum_{i=1}^{m}{\alpha_iy_i}=0 \\ \alpha _i \geq 0,\quad i=1,2,…,m. \end{cases} \quad\quad \quad(3.1) maxα​i=1∑m​αi​−21​i=1∑m​j=1∑m​αi​αj​yi​yj​κ(xi​,xj​)条件{∑i=1m​αi​yi​=0αi​≥0,i=1,2,…,m.​(3.1)
求解后可得到：
f(x)=wTϕ(x)+b=∑i=1mαiyiϕ(xi)Tϕ(x)+b=∑i=1mαiyiκ(x,xi)+bf(x) =w^T \phi (x)+b\\ \quad\quad\quad\quad\quad\quad\quad =\sum_{i=1}^{m}{\alpha_iy_i\phi (x_i)^T\phi (x) + b}\\ \quad\quad\quad\quad\quad =\sum_{i=1}^{m}{\alpha_iy_i\kappa (x,x_i) + b} f(x)=wTϕ(x)+b=i=1∑m​αi​yi​ϕ(xi​)Tϕ(x)+b=i=1∑m​αi​yi​κ(x,xi​)+b
那么此处的κ(xi,xj)\kappa (x_i,x_j)κ(xi​,xj​)就是核函数

3.4. 常用核函数

• 线性核函数
  κ(xi,xj)=xiTxj\kappa (x_i,x_j)=x_i^Tx_j κ(xi​,xj​)=xiT​xj​


• 高斯核函数
  κ(xi,xj)=exp(−∣∣x−y∣∣22σ2)\kappa (x_i,x_j)=exp(-\frac{||x-y||^2}{2\sigma^2}) κ(xi​,xj​)=exp(−2σ2∣∣x−y∣∣2​)


4. 软间隔与正则化

4.1. 软间隔

硬间隔要求间隔之间不存在任何错误点，要求非常严格，对于复杂的数据集（有异常点）很难有较好的分类结果，因此提出软间隔。软间隔允许部分点出现在间隔对侧，因此引入以下的松弛变量，来修改优化目标。在程序中可以使用**参数C**控制软间隔的程度。

4.2. 松弛变量

实际任务中，很多样本数据不能用一个超平面把它们完全的分开，如果数据中存在噪音点的话，就更难分开它们，也就是说在找超平面的时候会更加困难，如果考虑噪音点，会出现效果很差的超平面。如下图所示，如果考虑最上方的噪音点(圆圈)，找到的超平面会很差，所以应当舍弃噪音点，绘制如下图虚线所示的超平面才是理想的结果。

因此引入松弛变量 ξ\xiξ 来允许一些数据可以处于超平面错误的一侧，那么此时约束条件变成 yi⋅(wTxi+b)≥1−ξiy_i\cdot(w^Tx_i+b)\geq1- \xi_iyi​⋅(wTxi​+b)≥1−ξi​

优化目标变成：
minw,b,ξ12∣∣w∣∣2+C∑i=1mξimin_{w,b,\xi}\quad\frac{1}{2}||w||^{2}+C\sum_{i=1}^{m}\xi_i minw,b,ξ​21​∣∣w∣∣2+Ci=1∑m​ξi​
当C趋近于很大时：意味着分类严格遵循约束条件，不能有错误；

当C趋近于很小时：意味着可以不那么严格的遵循约束条件，有更大的错误容忍。

C是我们需要在程序中指定的一个参数。

4.3. 替代损失函数

1. hinge损失：ιhinge(z)=max(0,1−z)\iota _{hinge}(z)=max(0,1-z)ιhinge​(z)=max(0,1−z)

2. 指数损失：ιexp(z)=exp(−z)\iota _{exp}(z)=exp(-z)ιexp​(z)=exp(−z)

3. 对数损失：ιlog(z)=log(1+exp(−z))\iota _{log}(z)=log(1+exp(-z))ιlog​(z)=log(1+exp(−z))

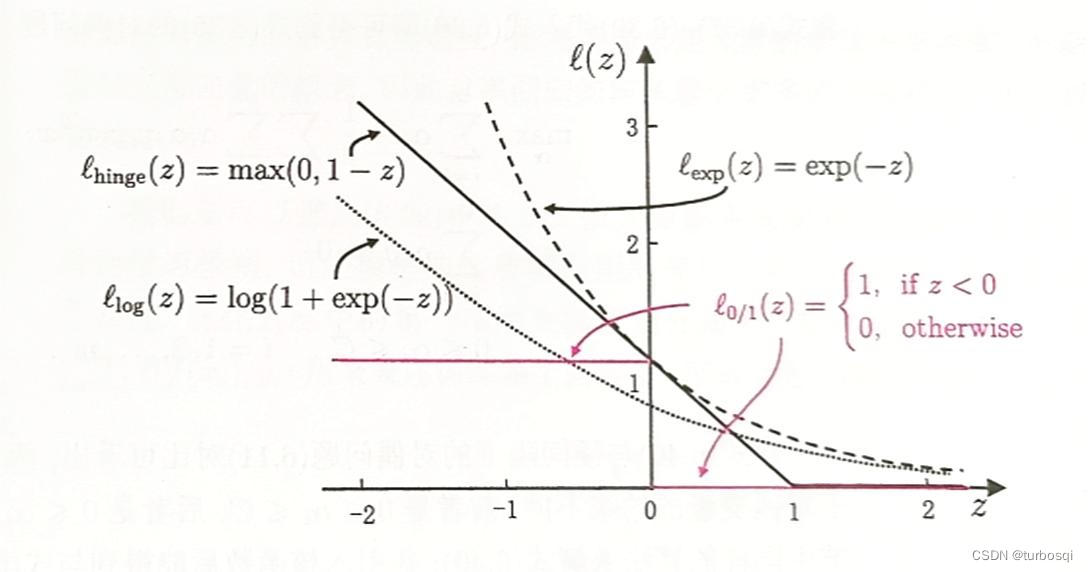

   对应的图像如下图所示：


在sklearn工具包中，损失函数都有特定的包，在使用时直接导包进行对比实验，选择合适的损失函数就好，不必太过于深的了解其中的推导过程。

4.4. 修改拉格朗日乘子

L(w,b,α,ξ,μ)=12∣∣w∣∣2+C∑i=1mξi+∑i=1mαi(1−ξi−yi(wTxi+b))−∑i=1mμiξiL(w,b,\alpha,\xi,\mu)=\frac{1}{2}||w||^{2}+C\sum_{i=1}^{m}\xi_i+\sum_{i=1}^{m}\alpha_i (1-\xi_i-y_i(w^Tx_i+b))-\sum_{i=1}^{m}\mu_i\xi_i L(w,b,α,ξ,μ)=21​∣∣w∣∣2+Ci=1∑m​ξi​+i=1∑m​αi​(1−ξi​−yi​(wTxi​+b))−i=1∑m​μi​ξi​

其中 αi≥0,μi≥0\alpha_i \geq0,\mu_i \geq 0αi​≥0,μi​≥0 是拉格朗日乘子。

5. SVM具体实现

5.1. 最大边际分隔超平面

本案例绘制了二分类时追求的最大边际的分割超平面，使用的算法是线性核下的支持向量机分类。

5.1.1. 具体实现一

• 代码示例1：

import numpy as np
import matplotlib.pyplot as plt
from sklearn import svm
from sklearn.datasets import make_blobs# n_samples：待生成的样本的总数
# n_features：每个样本的特征数
# centers：表示类别数
# cluster_std：表示每个类别的方差，例如我们希望生成2类数据，
# 其中一类比另一类具有更大的方差，可以将cluster_std设置为[1.0,3.0]
# 创建40个用来分割的数据点，此处只是用来生成两个类别的数据
X, y = make_blobs(n_samples=40, centers=2, random_state=6)
# 此处如果不清楚数据集的分布,可以print一下看看# 拟合模型，并且为了展示作用，并不进行标准化
# 使用线性核函数，也就是说对原数据集不做任何的处理
clf = svm.SVC(kernel='linear', C=1000)
clf.fit(X, y)plt.scatter(X[:, 0], X[:, 1], c=y, s=30, cmap=plt.cm.Paired)# 绘制decision function的结果
# 返回当前的坐标区
ax = plt.gca()
# 获取x轴的上下限
xlim = ax.get_xlim()
# 获取y轴的上下限
ylim = ax.get_ylim()# 创造网格来评估模型
xx = np.linspace(xlim[0], xlim[1], 30)
yy = np.linspace(ylim[0], ylim[1], 30)
# 绘制棋盘
YY, XX = np.meshgrid(yy, xx)
xy = np.vstack([XX.ravel(), YY.ravel()]).T
Z = clf.decision_function(xy).reshape(XX.shape)# 绘制决策边界和边际
ax.contour(XX, YY, Z, colors='k', levels=[-1, 0, 1], alpha=0.5,linestyles=['--', '-', '--'])# 绘制支持向量
ax.scatter(clf.support_vectors_[:, 0], clf.support_vectors_[:, 1], s=100,linewidth=1, facecolors='none', edgecolors='k')
plt.show()

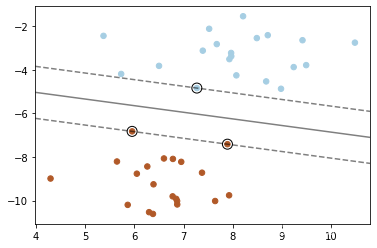

• 运行结果1：


5.1.2. 具体实现二

• 代码示例2：

# 1.导入基本数据处理、画图、警告处理的包
import numpy as np
import os
%matplotlib inline
import matplotlib
import matplotlib.pyplot as pltplt.rcParams['axes.labelsize']=14
plt.rcParams['xtick.labelsize']=12
plt.rcParams['ytick.labelsize']=12
import warnings
warnings.filterwarnings('ignore')# 2.导入算法模型并进行训练
from sklearn.svm import SVC
from sklearn import datasetsiris = datasets.load_iris()
X = iris['data'][:,(2,3)]
y = iris['target']# 先把三分类的任务改成二分类的任务
setosa_or_versicolor = (y==0)|(y==1)
X = X[setosa_or_versicolor]
y = y[setosa_or_versicolor]svm_clf = SVC(kernel='linear',C=float('inf'))
svm_clf.fit(X,y)# 3.画图展示
def plot_svc_decision_boundary(svm_clf,xmin,xmax,sv=False):# 权重参数w = svm_clf.coef_[0]# 偏置参数，就是常数bb = svm_clf.intercept_[0]x0 = np.linspace(xmin,xmax,200)decision_boundary = -w[0]/w[1] * x0 - b/w[1]margin = 1/w[1]gutter_up = decision_boundary + margingutter_down = decision_boundary - marginif sv:# 画出支持向量svs = svm_clf.support_vectors_plt.scatter(svs[:,0],svs[:,1],s=180,facecolors='r')plt.plot(x0,decision_boundary,'k-',linewidth=2)plt.plot(x0,gutter_up,'k--',linewidth=2)plt.plot(x0,gutter_down,'k--',linewidth=2)plt.figure(figsize=(6,4))
plot_svc_decision_boundary(svm_clf,0,5,True)
plt.plot(X[:,0][y==1],X[:,1][y==1],'gs')
plt.plot(X[:,0][y==0],X[:,1][y==0],'bs')
plt.axis([0,5.5,0,2])

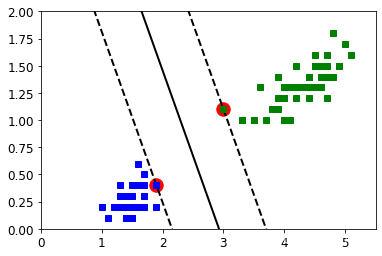

• 运行结果2：


5.2. 非线性支持向量机

本案例使用的是带有RBF核的非线性SVC执行二分类任务，预测目标是输入的XOR数据，颜色图说明了SVC学习的决策功能。

5.2.1. 具体实现一

• 代码示例：

import numpy as np
import matplotlib.pyplot as plt
from sklearn import svmxx, yy = np.meshgrid(np.linspace(-3, 3, 500),np.linspace(-3, 3, 500))
np.random.seed(0)
X = np.random.randn(300, 2)
Y = np.logical_xor(X[:, 0] > 0, X[:, 1] > 0)#（译者注：可以在这里通过显示Y来查看什么是XOR数据）# 拟合模型
clf = svm.NuSVC(gamma='auto')
clf.fit(X, Y)# 在网格上为每个数据点绘制决策函数
Z = clf.decision_function(np.c_[xx.ravel(), yy.ravel()])
Z = Z.reshape(xx.shape)# 绘制热图
plt.imshow(Z, interpolation='nearest',extent=(xx.min(), xx.max(), yy.min(), yy.max()), aspect='auto',origin='lower', cmap=plt.cm.PuOr_r)
# 绘制数据点
contours = plt.contour(xx, yy, Z, levels=[0], linewidths=2,linestyles='dashed')
# 绘制决策边界
plt.scatter(X[:, 0], X[:, 1], s=30, c=Y, cmap=plt.cm.Paired,edgecolors='k')
plt.xticks(())
plt.yticks(())
plt.axis([-3, 3, -3, 3])
plt.show()

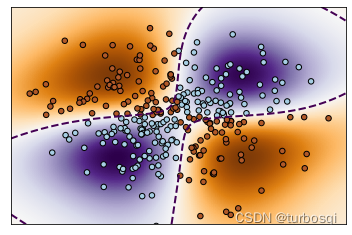

• 运行结果：


5.2.2. 具体实现二

非线性的构建方式有两种，一种是自己在数据中构建非线性，一种是使用核函数。

1. 自己构建数据集

• 简单的数据集演示

X1D = np.linspace(-4,4,9).reshape(-1,1)
# print(X1D) -> [[-4.]
# 							[-3.]
# 							[-2.]
# 							[-1.]
# 							[ 0.]
# 							[ 1.]
# 							[ 2.]
# 							[ 3.]
# 							[ 4.]]X2D =np.c_[X1D,X1D**2]
# print(X2D)
# -> [[-4. 16.]
# 		[-3.  9.]
#			[-2.  4.]
# 		[-1.  1.]
# 		[ 0.  0.]
# 		[ 1.  1.]
# 		[ 2.  4.]
# 		[ 3.  9.]
# 		[ 4. 16.]]# 不同的类别
y = np.array([0,0,1,1,1,1,1,0,0])plt.figure(figsize=(11,4))# 画第一个子图
plt.subplot(121)
plt.grid(True,which='both')
plt.axhline(y=0,color='k')
plt.plot(X1D[:,0][y==0],np.zeros(4),'bs')
plt.plot(X1D[:,0][y==1],np.zeros(5),'g^')
plt.gca().get_yaxis().set_ticks([])
plt.xlabel(r'$x_1$',fontsize=20)
plt.axis([-4.5,4.5,-0.2,0.2])# 画第二个子图
plt.subplot(122)
plt.grid(True,which='both')
plt.axhline(y=0,color='k')
plt.axvline(x=0,color='k')
plt.plot(X2D[:,0][y==0],X2D[:,1][y==0],'bs')
plt.plot(X2D[:,0][y==1],X2D[:,1][y==1],'g^')
plt.xlabel(r'$x_1$',fontsize=20)
plt.ylabel(r'$x_2$',fontsize=20,rotation = 0)
plt.gca().get_yaxis().set_ticks([0,4,8,12,16])
plt.plot([-4.5,4.5],[6.5,6.5],'r--',linewidth=3)
plt.axis([-4.5,4.5,-1,17])plt.subplots_adjust(right=1)
plt.show()

​ 左图是一维情况下的数据，右图是二维情况下的数据，红色的虚线就是决策边界，由此看出通过对数据的 变换可以达到非线性。

• 复杂的数据集演示

1. 创建复杂数据集并展示

from sklearn.datasets import make_moonsX,y = make_moons(n_samples=100,noise=0.15,random_state=42)def plot_dataset(X,y,axes):plt.plot(X[:,0][y==0],X[:,1][y==0],'bs')plt.plot(X[:,0][y==1],X[:,1][y==1],'g^')plt.axis(axes)plt.grid(True,which='both')plt.xlabel(r'$x_1$',fontsize=20)plt.ylabel(r'$x_2$',fontsize=20,rotation=0)plot_dataset(X,y,[-1.5,2.5,-1,1.5])
plt.show()

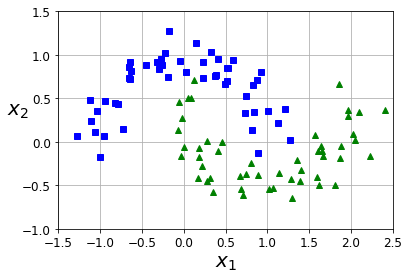

2. 数据集展示


3. 对数据集升维并训练

from sklearn.datasets import make_moons
from sklearn.pipeline import Pipeline
from sklearn.preprocessing import PolynomialFeaturespolynomial_svm_clf = Pipeline((('poly_features',PolynomialFeatures(degree=3)),('scaler',StandardScaler()),('svm_clf',LinearSVC(C=10,loss='hinge'))
))polynomial_svm_clf.fit(X,y)

4. 绘制图形

def plot_predicts(clf,axes):# 构建棋盘x0s = np.linspace(axes[0],axes[1],100)x1s = np.linspace(axes[2],axes[3],100)x0,x1 = np.meshgrid(x0s,x1s)# 把数据拉长并拼接X = np.c_[x0.ravel(),x1.ravel()]y_pred = clf.predict(X).reshape(x0.shape)plt.contourf(x0,x1,y_pred,cmp=plt.cm.brg,alpha=0.2)plot_predicts(polynomial_svm_clf,[-1.5,2.5,-1,1.5])
plot_dataset(X,y,[-1.5,2.5,-1,1.5])

5. 结果展示


2. 使用核函数

1. 创建复合估计器并训练

from sklearn.svm import SVCpoly_kernel_svm_clf = Pipeline([('scaler',StandardScaler()),# kernel = PolynomialFeatures# coef0 :偏置项('svm_clf',SVC(kernel='poly',degree=3,coef0=100,C=5))
])poly_kernel_svm_clf.fit(X,y)

2. 进行对比实验

poly100_kernel_svm_clf = Pipeline([('scaler',StandardScaler()),('svm_clf',SVC(kernel='poly',degree=10,coef0=100,C=5))
])poly100_kernel_svm_clf.fit(X,y)

3. 画图操作

plt.figure(figsize=(11,4))plt.subplot(121)
plot_predicts(poly_kernel_svm_clf,[-1.5,2.5,-1,1.5])
plot_dataset(X,y,[-1.5,2.5,-1,1.5])
plt.title(r'$d=3,r=1,C=5$',fontsize=14)plt.subplot(122)
plot_predicts(poly100_kernel_svm_clf,[-1.5,2.5,-1,1.5])
plot_dataset(X,y,[-1.5,2.5,-1,1.5])
plt.title(r'$d=10,r=1,C=5$',fontsize=14)plt.show()

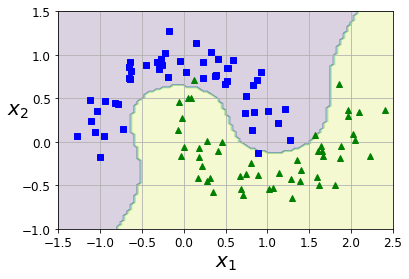

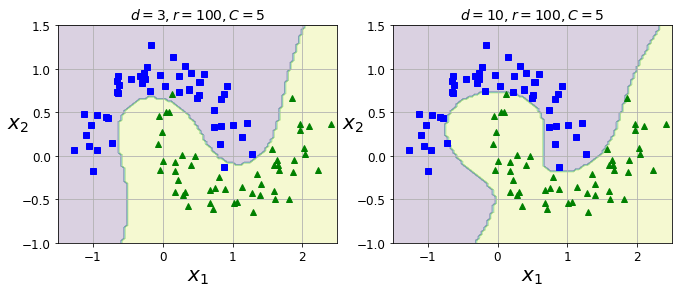

4. 效果展示


5. 结果分析

   图的标题中，d代表升的维数（只在线性核为 poly 的时候发挥作用），左图提升到三维，右图提升到十维；r代表偏置项；C是正则化参数，代表拟合的强度。

5.3. 软间隔

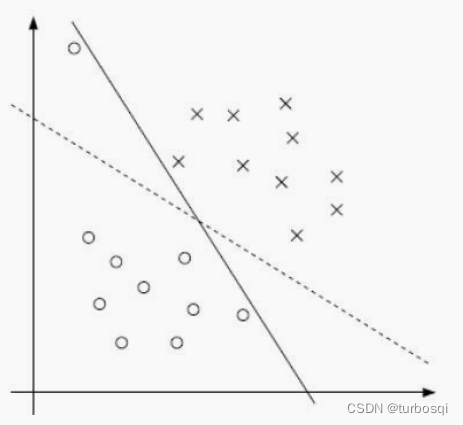

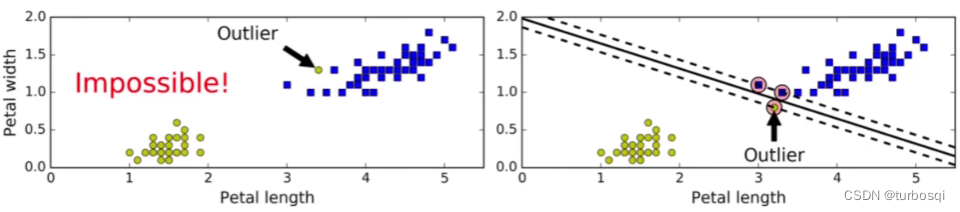

以下面两张图为例，在硬间隔的前提下，对于左图而言，无法画出决策边界，因为硬间隔要求能够完全把两类点分隔开，对于左图而言，不存在这样的线性决策边界；对于右图而言，可以画出决策边界，但是分类效果很差，出现过拟合现象，我们应该把离群的黄色点舍弃，再绘制决策边界。

可以使用超参数C控制软间隔程度：

具体步骤：

1. 导入相关的包并进行模型训练

import numpy as np
from sklearn import datasets
# 带有最终估计器的转换管道
from sklearn.pipeline import Pipeline
# 标准化
from sklearn.preprocessing import StandardScaler
from sklearn.svm import LinearSVCiris = datasets.load_iris()
# 选择其中的两个类别：petal length,prtal width
X = iris['data'][:,(2,3)]
y = (iris['target'] == 2).astype(np.float64)
print(X)
print(y)
svm_clf = Pipeline((
('std',StandardScaler()),
('linear_svc',LinearSVC(C=1))
))
svm_clf.fit(X,y)

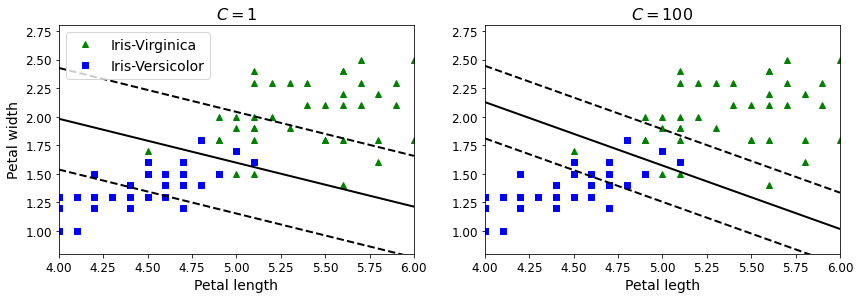

2. 对比不同C值所带来的效果差异

scaler = StandardScaler()svm_clf1 = LinearSVC(C=1,random_state = 42)
svm_clf2 = LinearSVC(C=100,random_state = 42)# 建立流水线
scaled_svm_clf1 = Pipeline((
('std',scaler),
('linear_svc',svm_clf1)
))
# 建立流水线
scaled_svm_clf2 = Pipeline((
('std',scaler),
('linear_svc',svm_clf2)
))scaled_svm_clf1.fit(X,y)
scaled_svm_clf2.fit(X,y)

3. 数据反变换并回传到属性

# 对数据进行反变换
b1 = svm_clf1.decision_function([-scaler.mean_ / scaler.scale_])
b2 = svm_clf2.decision_function([-scaler.mean_ / scaler.scale_])w1 = svm_clf1.coef_[0] / scaler.scale_
w2 = svm_clf2.coef_[0] / scaler.scale_# 按数据传回属性值里面
svm_clf1.intercept_ = np.array([b1])
svm_clf2.intercept_ = np.array([b2])svm_clf1.coef_ = np.array([w1])
svm_clf2.coef_ = np.array([w2])

4. 画图展示

plt.figure(figsize=(14,4.2))plt.subplot(121)
plt.plot(X[:,0][y==1],X[:,1][y==1],'g^',label='Iris-Virginica')
plt.plot(X[:,0][y==0],X[:,1][y==0],'bs',label='Iris-Versicolor')
plot_svc_decision_boundary(svm_clf1,4,6,sv=False)
plt.xlabel('Petal length',fontsize=14)
plt.ylabel('Petal width',fontsize=14)
plt.legend(loc='upper left',fontsize=14)
plt.title('$C = {}$'.format(svm_clf1.C),fontsize=16)
plt.axis([4,6,0.8,2.8])plt.subplot(122)
plt.plot(X[:,0][y==1],X[:,1][y==1],'g^')
plt.plot(X[:,0][y==0],X[:,1][y==0],'bs')
plot_svc_decision_boundary(svm_clf2,4,6,sv=False)
plt.xlabel('Petal legth',fontsize=14)
plt.title('$C = {}$'.format(svm_clf2.C),fontsize=16)
plt.axis([4,6,0.8,2.8])

5. 结果展示


6. 结果分析

   在右图，使用较高的C值，分类器会减少误分类，但最终会有较小的间隔；在左图，使用较低的C值，间隔要大得多，但是很多实例最终会出现在间隔之内。 软间隔SVM允许部分点分布在间隔内部，此时可以解决硬间隔SVM的问题（只需将异常点放到间隔内部即可），因为间隔内部的点对于SVM的思想来说是一种错误，所以我们希望位于间隔内部的点尽可能少，其实是一种折中，即在错误较少的情况下获得不错的划分超平面。

6. 高斯核函数

6.1. 特征变换

• 利用相似度来变换特征
• 选择一份一维数据集，并在 x1x_1x1​=-2 和 x1x_1x1​=1 处为其添加两个高斯函数
• 接下来，让我们将相似度函数定义为γ\gammaγ=0.3的径向基函数（RBF）
  ϕγ(x,ι)=exp(−γ∣∣x−ι∣∣2)\phi \gamma(x,\iota)=exp(-\gamma||x-\iota||^2) ϕγ(x,ι)=exp(−γ∣∣x−ι∣∣2)
  例如：x1x_1x1​=-1:它位于距第一个地标距离为1的地方，距第二个地标距离为2.因此，其新特征是x2=exp(−0.3×12)≈0.74x_2 = exp(-0.3\times1^2)≈0.74x2​=exp(−0.3×12)≈0.74 并且 x3=exp(−0.3×22)≈0.30x_3=exp(-0.3\times2^2)≈0.30x3​=exp(−0.3×22)≈0.30


6.2. 算法模拟

高斯核函数的模拟：

# 定义高斯核函数
def gaussian_rbf(x,landmark,gamma):return np.exp(-gamma * np.linalg.norm(x - landmark,axis=1)**2)# 定义gamma值
gamma = 0.3# 生成200个数据点
x1s = np.linspace(-4.5,4.5,200).reshape(-1,1)
# 选择两个地标
x2s = gaussian_rbf(x1s,-2,gamma)
x3s = gaussian_rbf(x1s,1,gamma)XK = np.c_[gaussian_rbf(X1D,-2,gamma),gaussian_rbf(X1D,1,gamma)]
yk = np.array([0,0,1,1,1,1,1,0,0])plt.figure(figsize=(11,4))plt.subplot(121)
plt.grid(True,which='both')
plt.axhline(y=0,color='k')
plt.scatter(x=[-2,1],y=[0,0],alpha=0.5,c='red')
plt.plot(X1D[:,0][yk==0],np.zeros(4),'bs')
plt.plot(X1D[:,0][yk==1],np.zeros(5),'g^')
plt.plot(x1s,x2s,'g--')
plt.plot(x1s,x3s,'b:')
plt.xlabel(r'$x_1$',fontsize=20)
plt.ylabel(r'$Similarrity$',fontsize=14)
plt.annotate(r'$\mathbf{x}$',xy=(X1D[3,0],0),xytext=(-0.5,0.20),ha='center',arrowprops=dict(facecolor='black',shrink=0.1),fontsize=18
)
plt.text(-2,0.9,'$x_2$',ha='center',fontsize = 20)
plt.text(1,0.9,'$x_3$',ha='center',fontsize = 20)
plt.axis([-4.5,4.5,-0.1,1.1])plt.subplot(122)
plt.grid(True,which='both')
plt.axhline(y=0,color='k')
plt.axvline(x=0,color='k')
plt.plot(XK[:,0][yk==0],XK[:,1][yk==0],'bs')
plt.plot(XK[:,0][yk==1],XK[:,1][yk==1],'g^')
plt.xlabel(r'$x_2$',fontsize=20)
plt.ylabel(r'$x_3$',fontsize=20,rotation=0)
plt.annotate(r'$\phi \left (\mathbf{x} \right)$',xy=(XK[3,0],XK[3,1]),xytext=(0.65,0.50),ha='center',arrowprops=dict(facecolor='black',shrink=0.1),fontsize=18
)
plt.plot([-0.1,1.1],[0.57,-0.1],'r--',linewidth=3)
plt.axis([-0.1,1.1,-0.1,1.1])plt.subplots_adjust(right=1)plt.show()

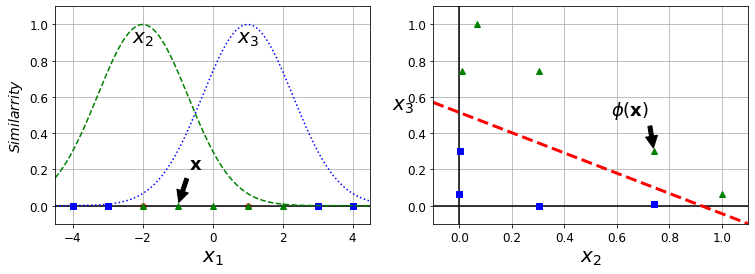

效果展示：

结果分析：

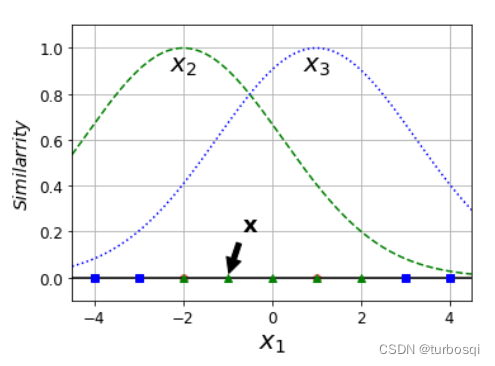

上图中，左上是gamma=0.3时候的函数涵盖范围，左下是gamma=0.1时候的函数涵盖范围。可以看出当gamma变小的时候，函数涵盖的数据会变广，过拟合的风险会变得越来越小；当gamma变大的时候，过拟合的风险会变得越来越大。总之，增加gamma，y使高斯曲线变窄，因此每个实例的影响范围都较小，决策边界最终变得更不规则，在个别实例周围摆动。减少gamma，y使高斯曲线变宽，因此实例具有更大的影响范围，并且决策边界更加平滑。

6.3. 对比分析

以下进行对比实验：

from sklearn.svm import SVCgamma1,gamma2 = 0.1,5
C1,C2 = 0.001,1000
hyperparams = (gamma1,C1),(gamma2,C1),(gamma1,C2),(gamma2,C2)svm_clfs = []
for gamma,C in hyperparams:rbf_kernel_svm_clf = Pipeline([('scaler',StandardScaler()),('svm_clf',SVC(kernel='rbf',gamma=gamma,C=C))])rbf_kernel_svm_clf.fit(X,y)svm_clfs.append(rbf_kernel_svm_clf)
plt.figure(figsize=(15,12))for i,svm_clf in enumerate(svm_clfs):plt.subplot(221 + i)plot_predicts(svm_clf,[-1.5,2.5,-1,1.5])plot_dataset(X,y,[-1.5,2.5,-1,1.5])gamma,C = hyperparams[i]plt.title(r'$\gamma = {}, C = {}$'.format(gamma,C),fontsize=16)plt.show()

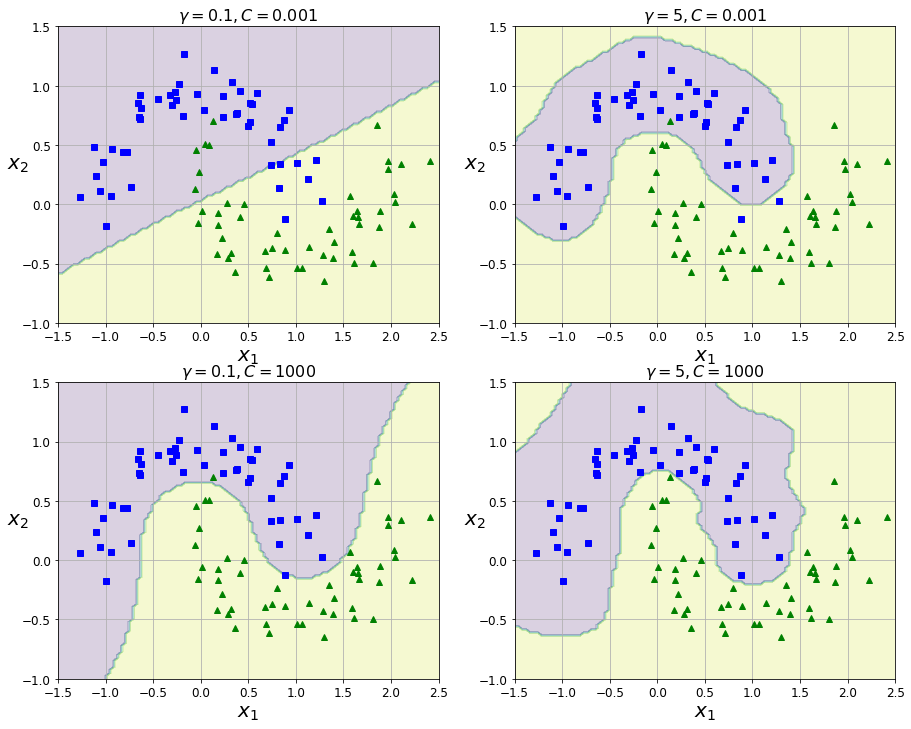

效果展示：

结果分析：

由左上和右上（或左下和右下）的图对比中，在正则化参数相同的条件下，增大gamma值，决策边界变得不规则，在个别实例周围摆动，过拟合的风险就会变大。
