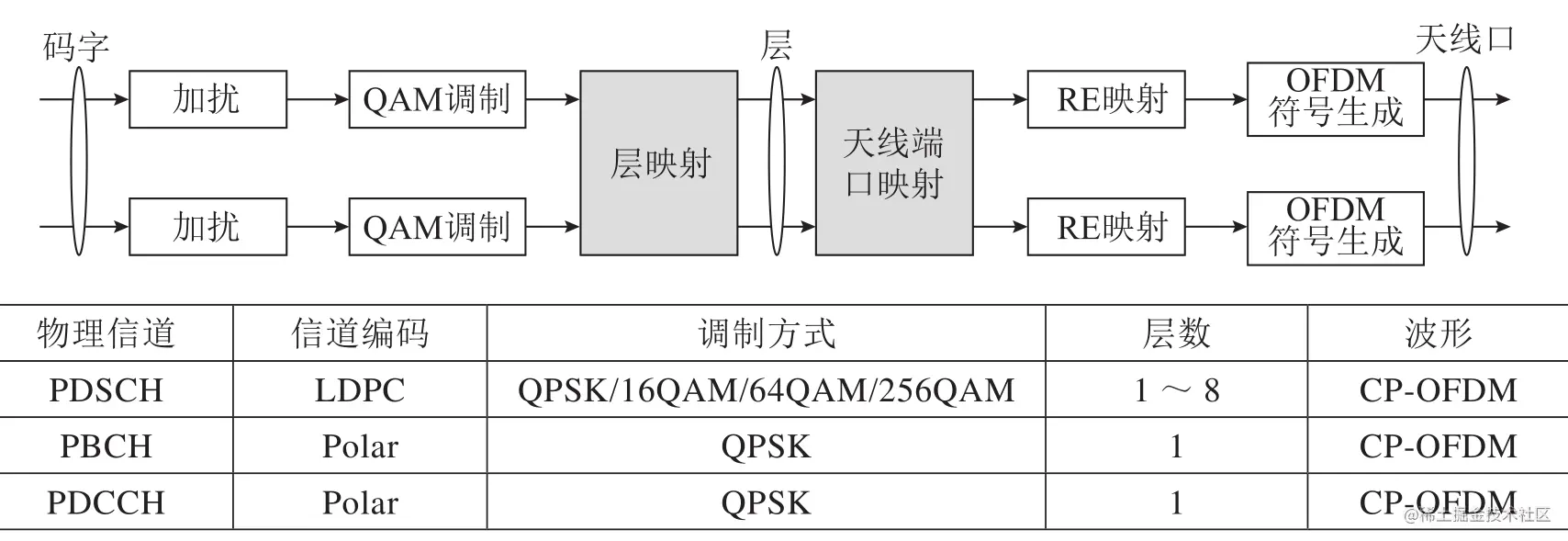

NR PDSCH采用OFDM符号调制方式，起始符号和结束符号都由DCI指示，支持LDPC编解码，调制方式支持QPSK/16QAM/64QAM/256QAM。PDSCH处理流程如图2-28所示。

图2-28　PDSCH处理流程

■　加扰：扰码ID由高层参数进行用户级配置，不配置时默认值为小区PCI。

■　调制：由高层参数MCS-table进行用户级配置。

■　层映射：将码字映射到多个层上传输，单码字映射1～4层，双码字5～8层。

■　天线端口映射（加权）：将多层数据加权后映射到发射天线。加权方式包括基于SRS互易性动态加权、基于反馈的PMI加权、开环静态加权。

■　RE映射：将数据映射到对应的RE单元。

PDSCH由DCI1_0和DCI1_1进行资源分配，最大码字数为2个，最大层数为8，最大HARQ进程数为16个，由RRC高层进行配置。

PDSCH资源映射有两种方式（3GPP TS38.214表5.1.2.1.1-2～表5.1.2.1.1-5）。

■　Type A映射：PDSCH起始符号数为{0,1,2,3}，长度3～14个符号，用于eMBB。

■　Type B映射：PDSCH起始符号为0～12，长度为{2,4,7}，用于uRLLC。

Type A和Type B的区别就是两种方式对应的起始符号S和符号长度L候选值不一样。Type A主要面向eMBB业务，S比较靠前，L比较长。而Type B主要面向uRLLC业务，对时延要求较高，所以S的位置比较随意以便传输随时到达的uRLLC业务，L较短，可降低传输时延。

PDSCH的频域资源分配有bitmap和RIV两种方式。

■　Type 0：分配方式为bitmap。通过对RB进行分组，若干个连续的RB构成一个RBG，然后以RBG为单位采用bitmap方式进行指示，RBG大小支持{2,4,8,16}。

■　Type 1：分配方式为RIV。由RIV（资源指示值）指示所分配RB起始位置和序号连续的VRB长度。

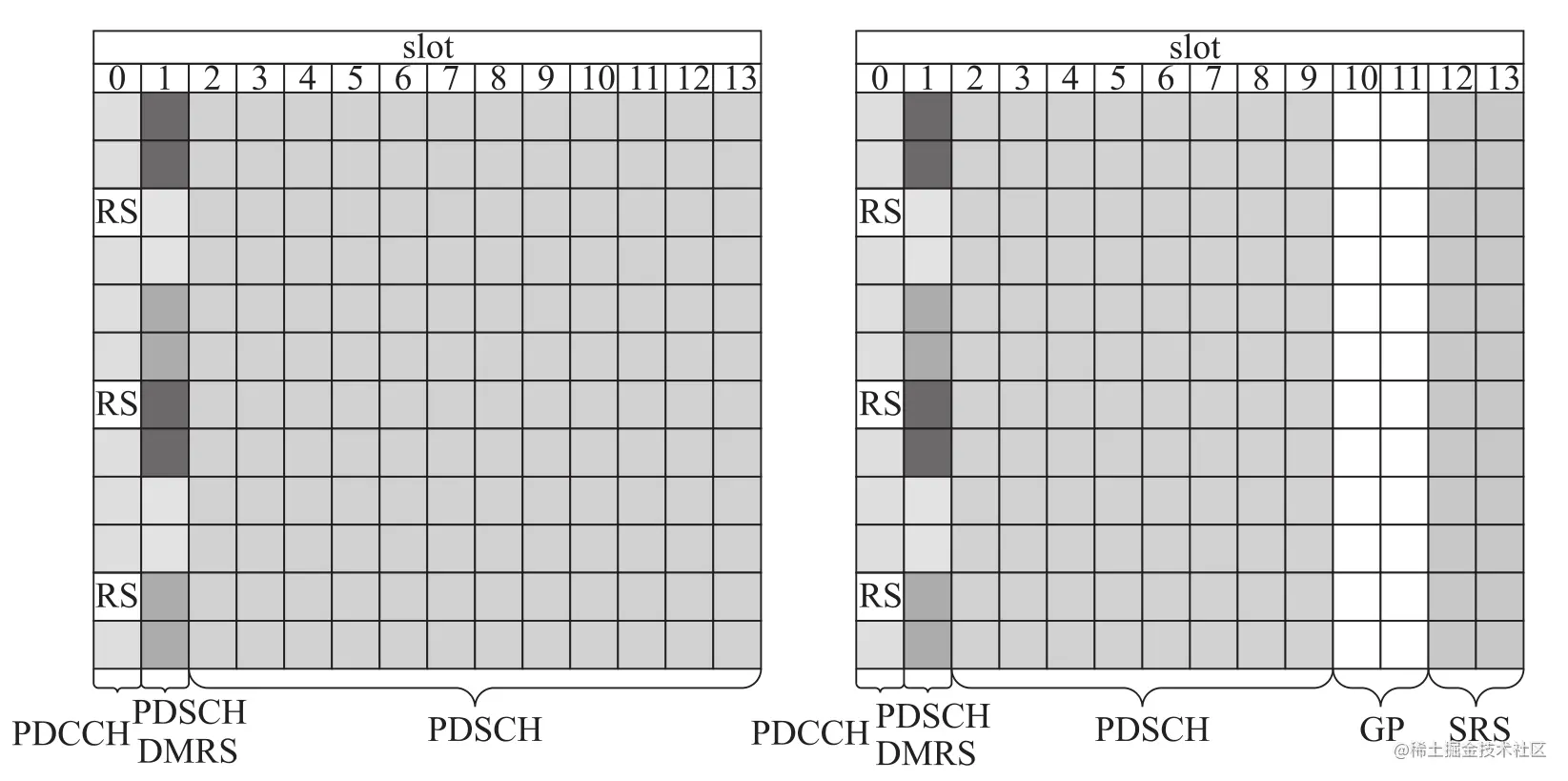

PDSCH示意图如图2-29所示。

图2-29　PDSCH示意图
