关于和弦图

和弦图（Chord diagram）常用来表示数据之间的相互关系。数据点沿着圆圈分布，通过点和点之间相互连接的弧线来呈现相互之间的关系。和弦图从视觉上来说比较美观，数据呈现又很直观，所以深受数据粉喜爱。

之前，我们分享过 🌰：轻松搞定 关系网 图表，如果数据粉希望换一种方式呈现数据关系，可以考虑和弦图哦~
关系和弦图的实现方法会相对复杂一些，因此我们用一份容易理解的电影角色关系数据（如下示例），来分享它的实现方法！

本期的栗子，一睹为快吧！

本期《举个栗子》，我们要给大家分享的 Tableau 技巧是：用和弦图（Chord diagram）呈现数据关系。

为方便学习，栗子使用自拟的“人物关系和弦图”数据源。掌握栗子方法后，数据粉可尝试使用自己的数据源。懒癌患者可通过以下链接获取栗子数据源：

https://www.dkmeco.com/cms/course/detail/645

D-栗子数据源

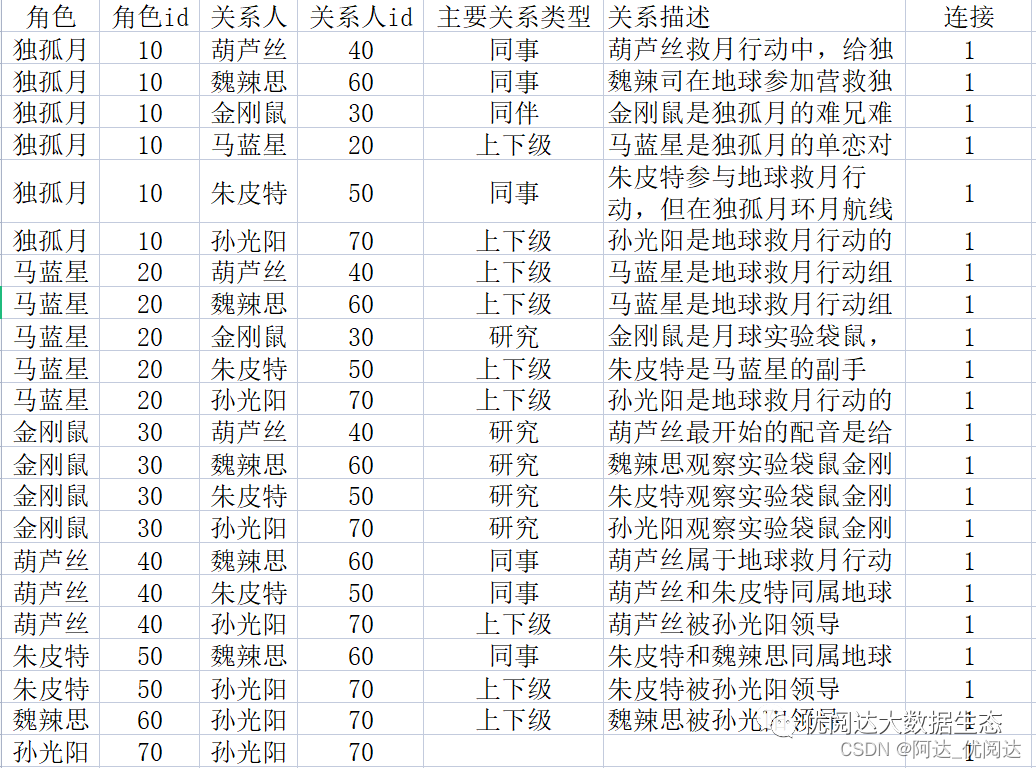

▲ sheet 1

• 角色 ID：用于识别角色的唯一 ID，同一人物 角色 ID 和关系人 ID 相同；

• 关系人 ID：用于识别关系人的唯一 ID，同一人物 角色 ID 和关系人 ID 相同；

• 主要关系类型：对角色和关系人的关系的离散分类；

• 关系描述：对角色和关系人的关系的文字描述，缺失此字段不影响图形展示；

• 连接：lonely moon 表和 repetition 表内连的字段，相同即可。

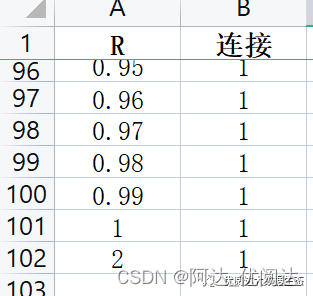

sheet 2 ▲

• R：范围从 0.01~1 共计 100 个数，以及单独的 2。此字段的目的为了在 Tableau 连接两个表，将 lonely moon 的数据重复 101 遍；

• 连接：与 lonely moon 的连接相同，都为1，方便“内连接”。

Tips：所有的人物 ID 都需要有一行角色 ID，即使该人物 ID没有对应的关系人 ID，例如：孙光阳；虽然关系是相互的，但是在数据中，若已经有了金刚鼠->孙光阳的关系，即可不必补充孙光阳->金刚鼠的关系。

具体步骤如下：

连接数据源

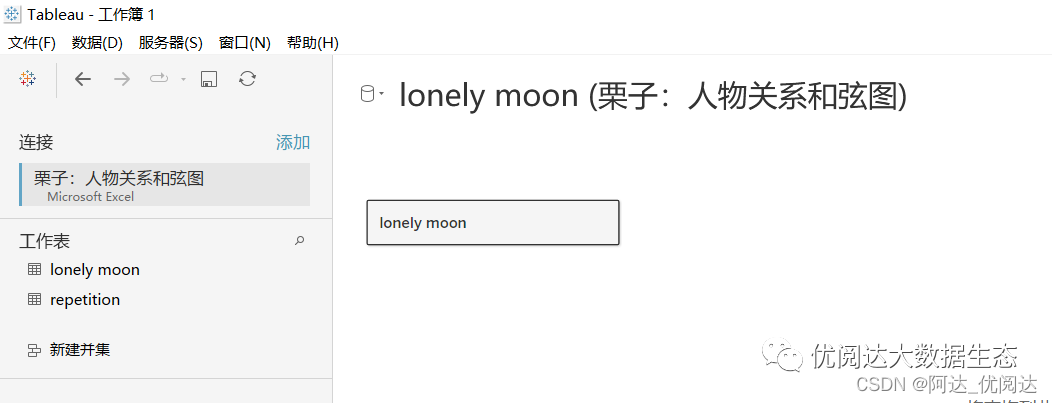

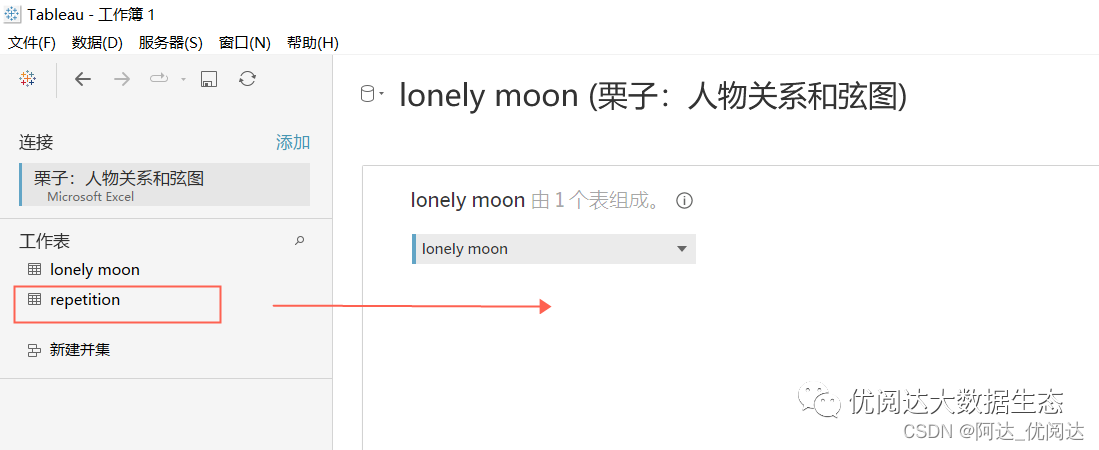

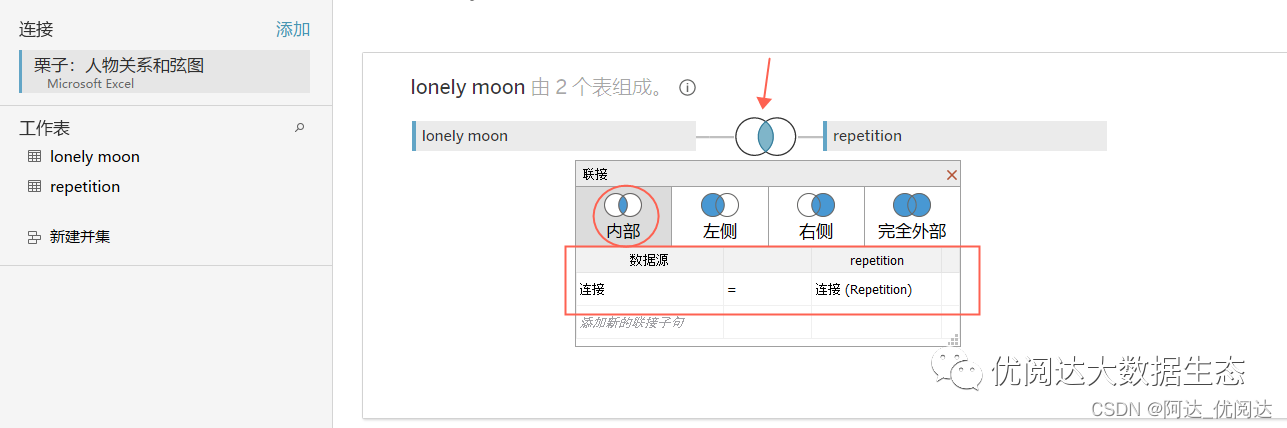

打开 Tableau Desktop，连接栗子数据源，将两个表 “lonely moon” 和 “Repetition” 通过内联接在一起。

创建参数

新建工作表，单击“数据”窗格右上角 ▼ 符号，在下拉菜单中选择：创建参数。

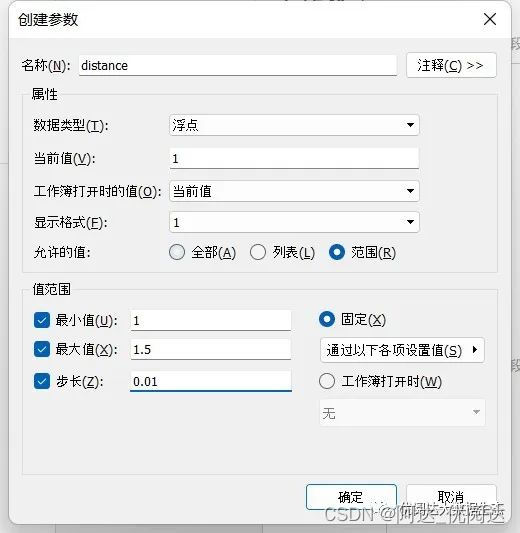

➤ 创建参数：distance，用于调整人物图和关系线之间的距离，如图设置。

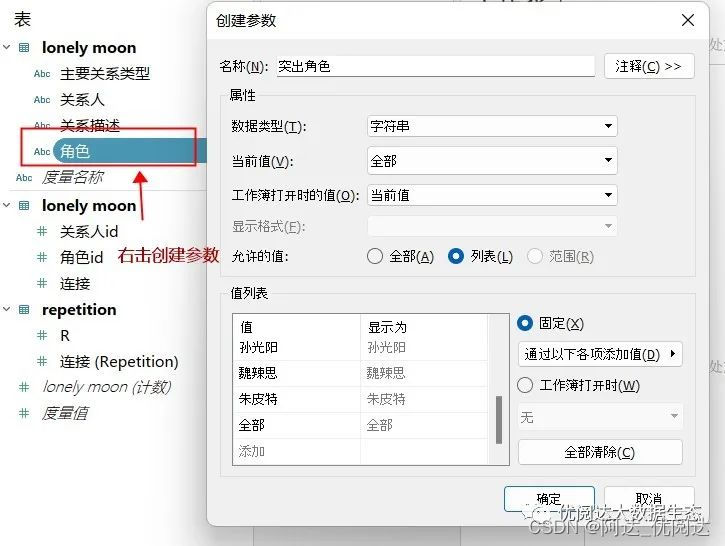

➤ 创建参数：突出角色，用于点击关系线时，突出显示线两端的头像使用，参数内需包含所有的角色，以及手动在“值列表”添加一个“全部”，如图设置。

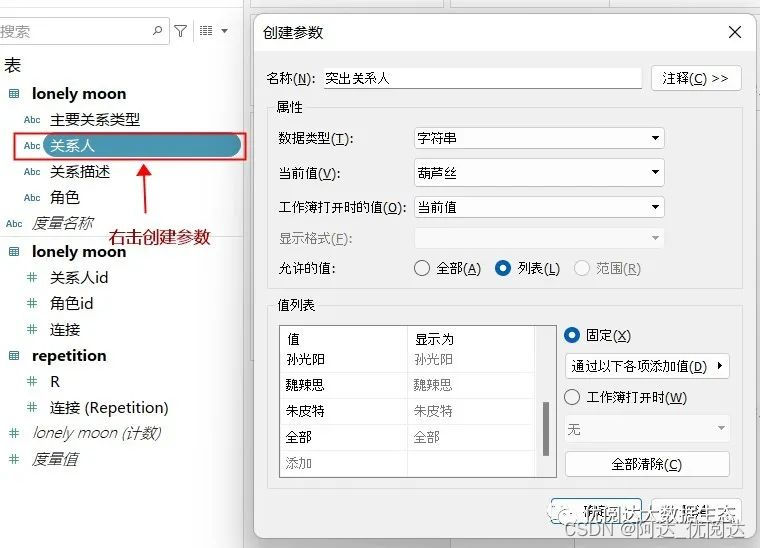

➤ 创建参数：突出关系人，用于点击关系线时，突出显示线两端的头像使用，参数内需包含所有的关系人，以及手动在“值列表”添加一个“全部”，如图设置。

创建计算字段

新建工作表，单击“数据”窗格右上角 ▼ 符号，在下拉菜单中选择：创建计算字段。需要创建 14 个计算字段。

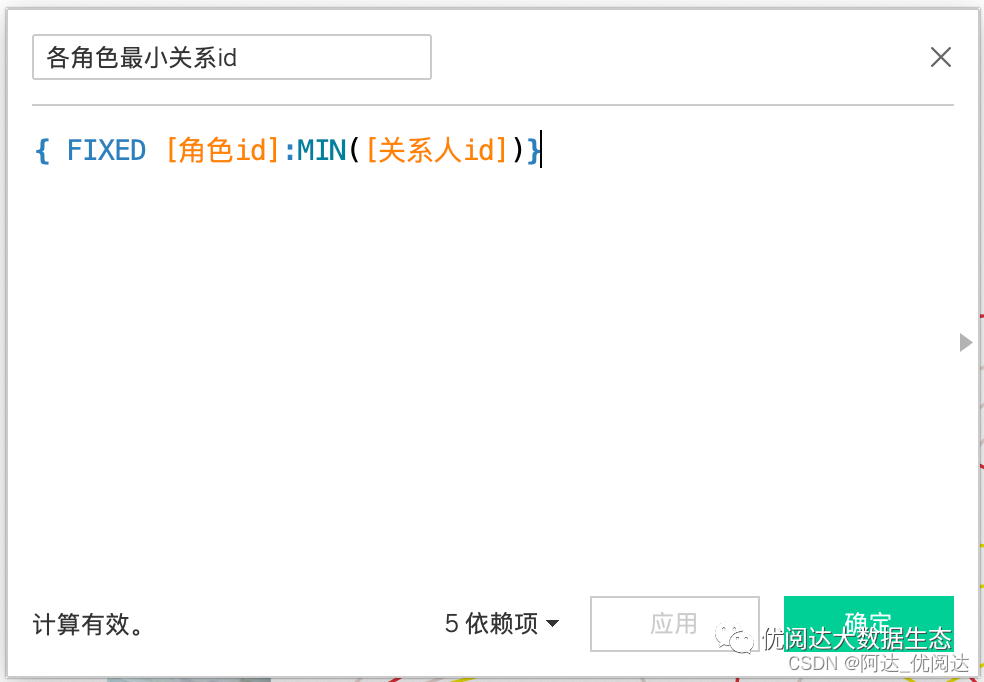

➤ 计算字段：各角色最小关系id，键入函数：

{ FIXED [角色id]:MIN([关系人id])}，该字段用于限制只出现一个头像点 。

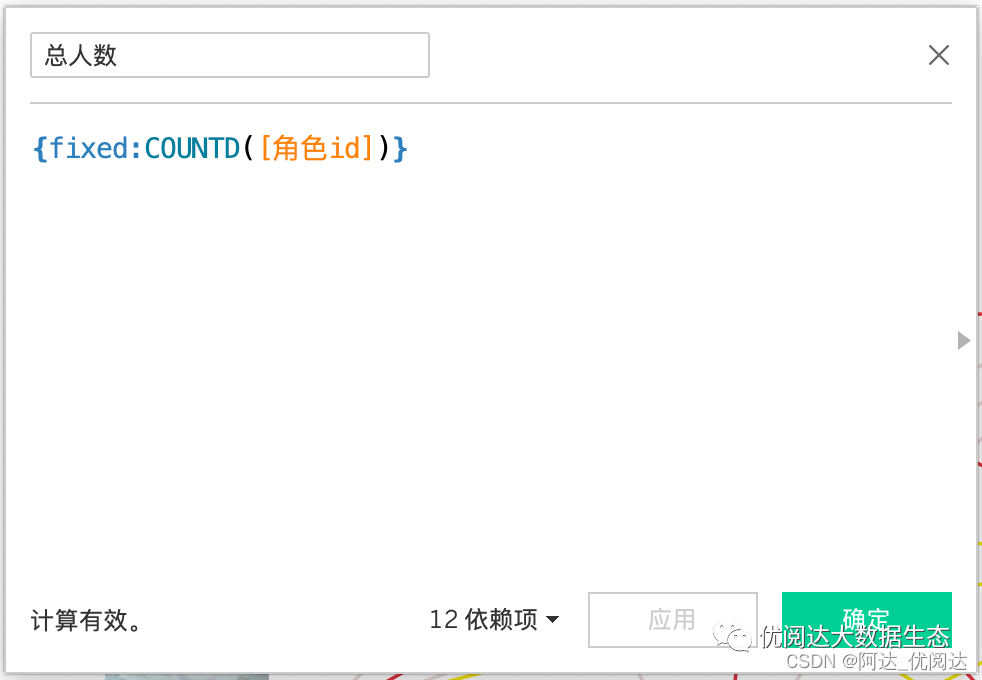

➤ 计算字段：总人数，键入函数：

{fixed:COUNTD([角色id])}，该字段用于三角函数使用。

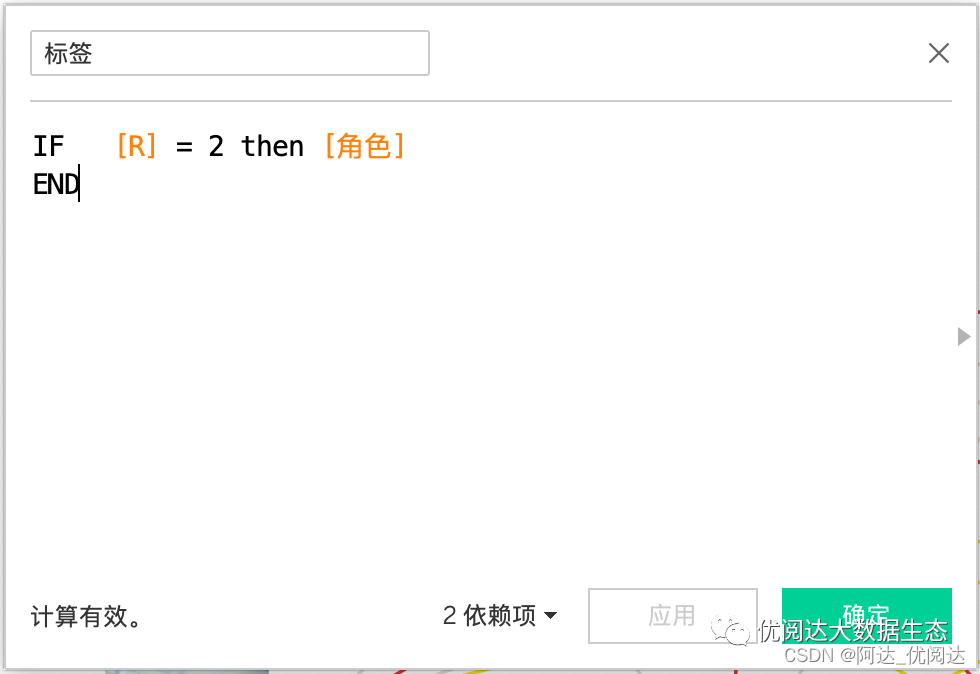

➤ 计算字段：标签，键入函数：
IF [R] = 2 then [角色] END，该字段用于显示头像的名称。

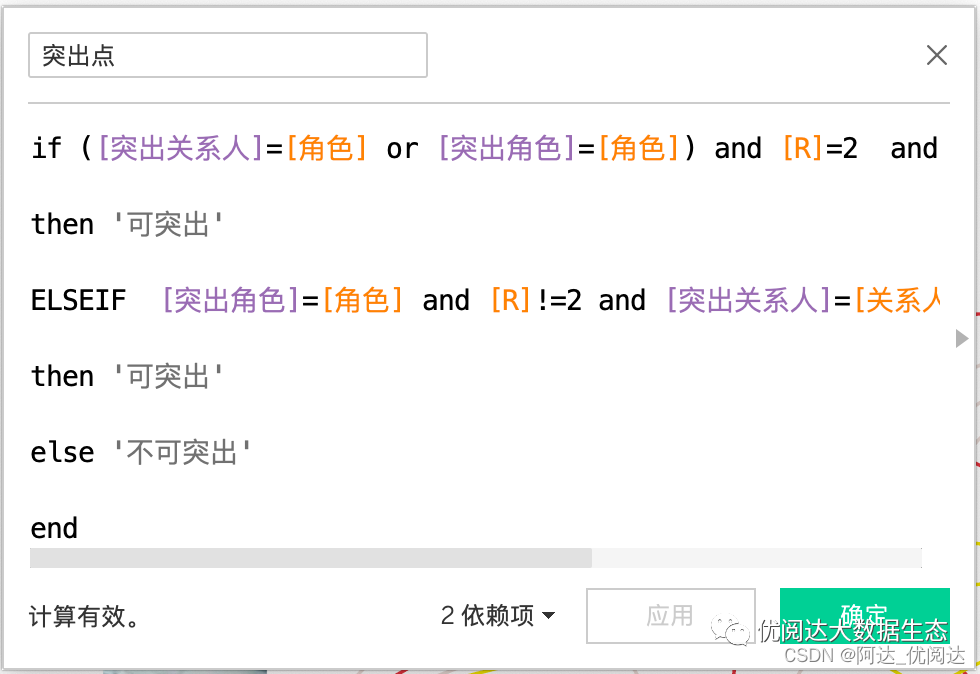

➤ 计算字段：突出点，键入函数：
if ([突出关系人]=[角色] or [突出角色]=[角色]) and [R]=2
and [关系人id]=[各角色最小关系id] then ‘可突出’
ELSEIF [突出角色]=[角色] and [R]!=2 and [突出关系人]=[关系人] then ‘可突出’
else ‘不可突出’ end
该字段用于点击关系线时，确定哪些点应该突出显示。

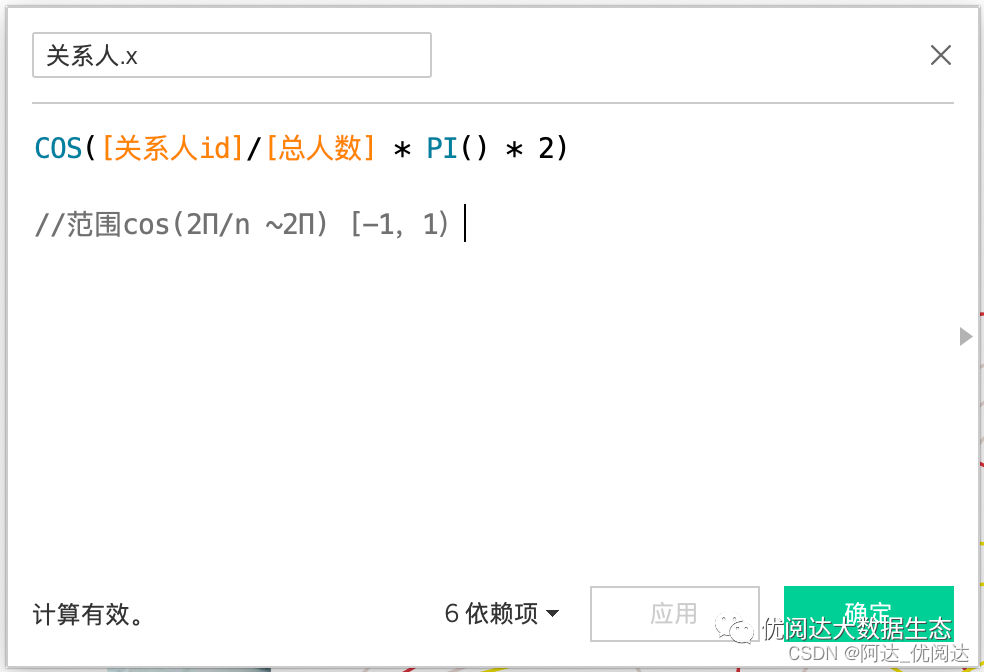

➤ 计算字段：关系人.x，键入函数：
COS([关系人id]/[总人数] * PI() * 2) //范围cos(2Π/n ~2Π) [-1，1）

➤ 计算字段：关系人.y，键入函数：
sin([关系人id]/[总人数] * PI() * 2) //范围sin(2Π/n ~2Π) [-1，1）

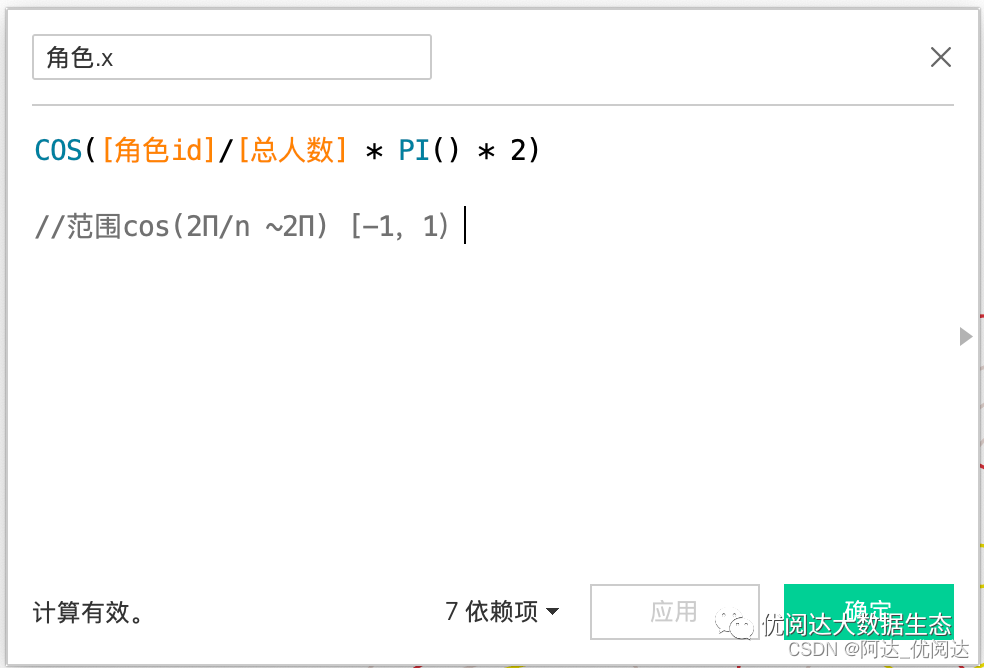

➤ 计算字段：角色.x，键入函数：
COS([角色id]/[总人数] * PI() * 2) //范围cos(2Π/n ~2Π) [-1，1）

➤ 计算字段：角色.y，键入函数：
sin([角色id]/[总人数] * PI() * 2) //范围sin(2Π/n ~2Π) [-1，1）

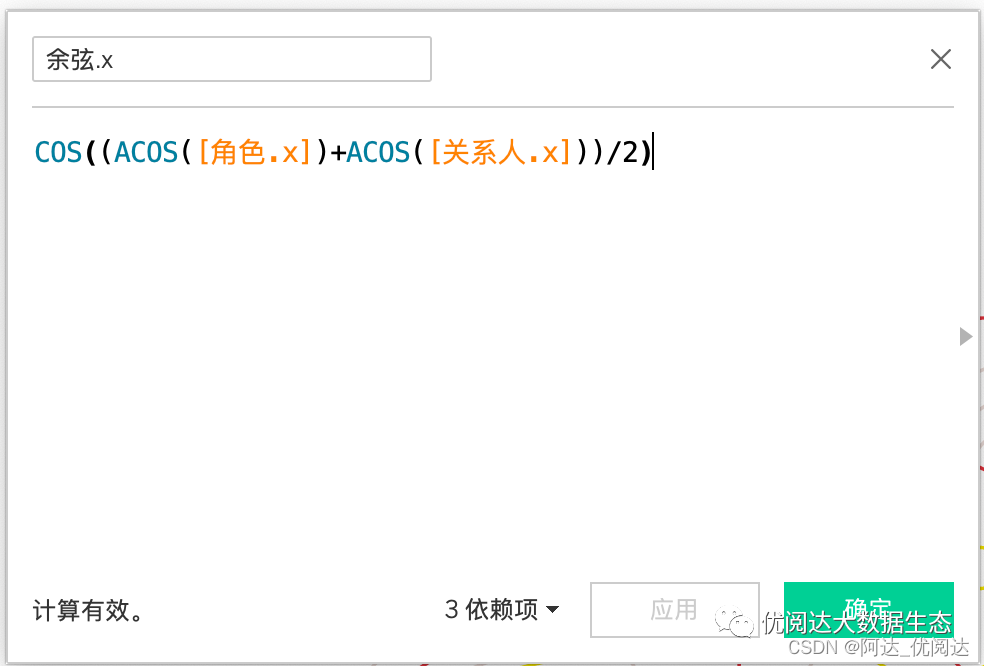

➤ 计算字段：余弦.x，键入函数：
COS((ACOS([角色.x])+ACOS([关系人.x]))/2)

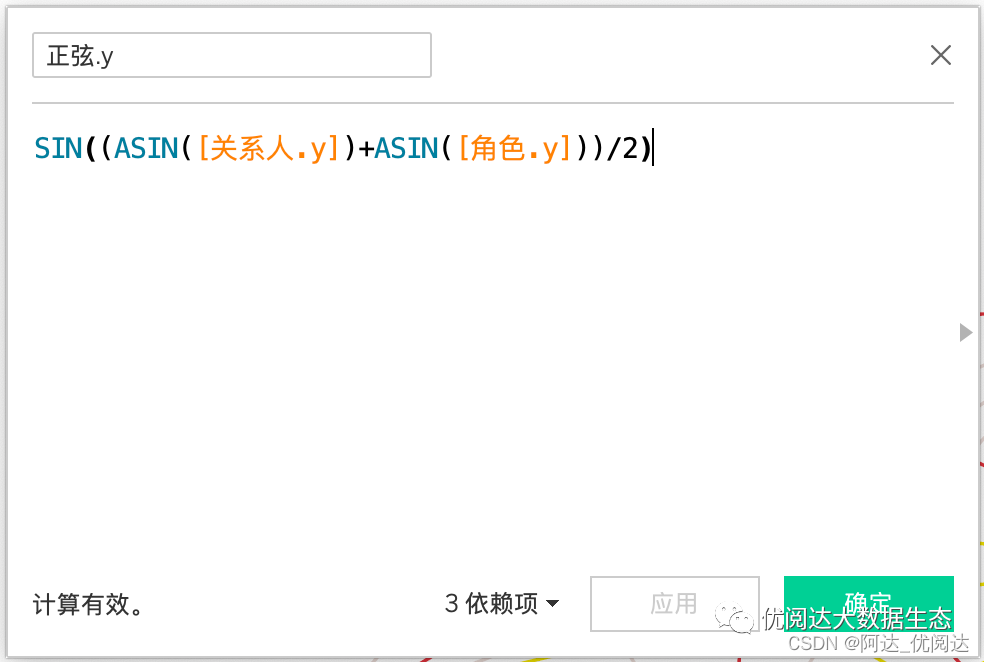

➤ 计算字段：正弦.y，键入函数：
SIN((ASIN([关系人.y])+ASIN([角色.y]))/2)

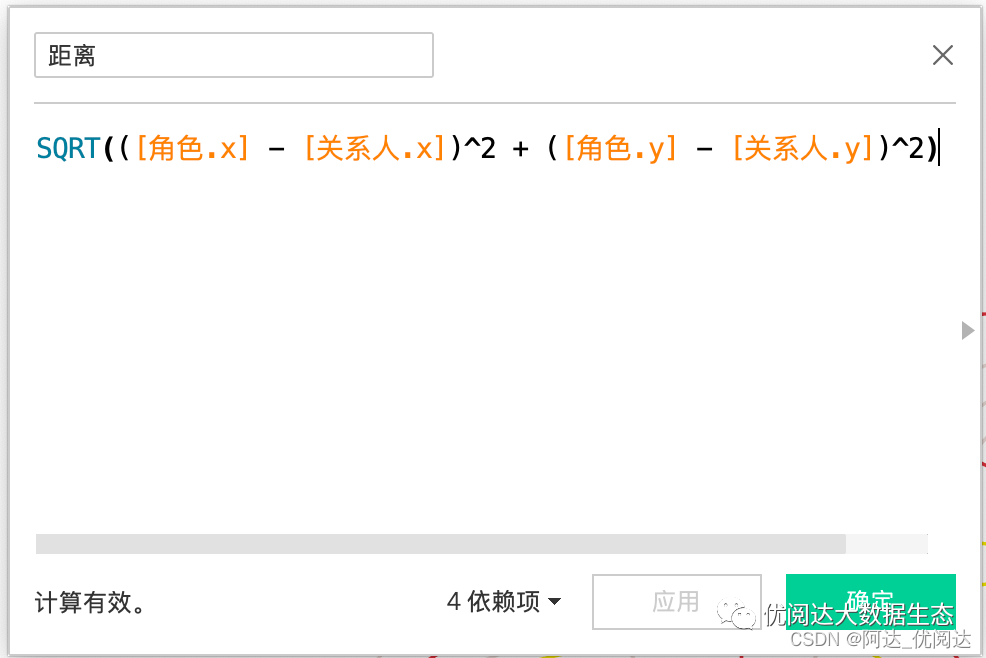

➤ 计算字段：距离，键入函数：
SQRT(([角色.x] - [关系人.x])^2 + ([角色.y] - [关系人.y])^2)

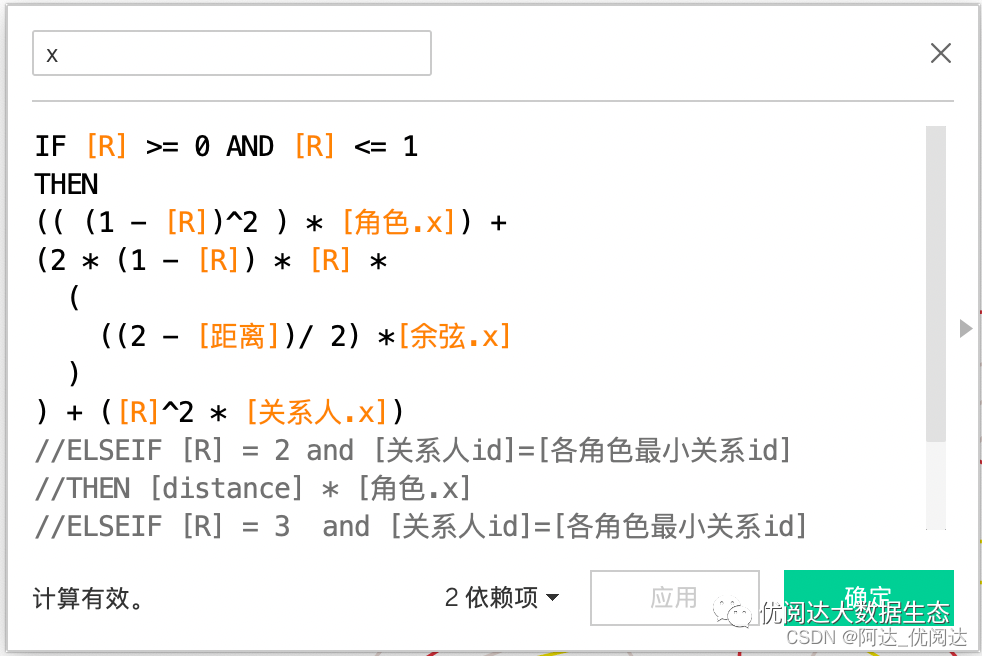

➤ 计算字段：x，键入函数：
IF [R] >= 0 AND [R] <= 1
THEN (( (1 - [R])^2 ) * [角色.x]) + (2 * (1 - [R]) * [R] * ( ((2 - [距离])/ 2) *[余弦.x] )) + ([R]^2 * [关系人.x]) END
注意：创建完成后，右键单击该字段，将其转化为：维度、再转化为：连续。

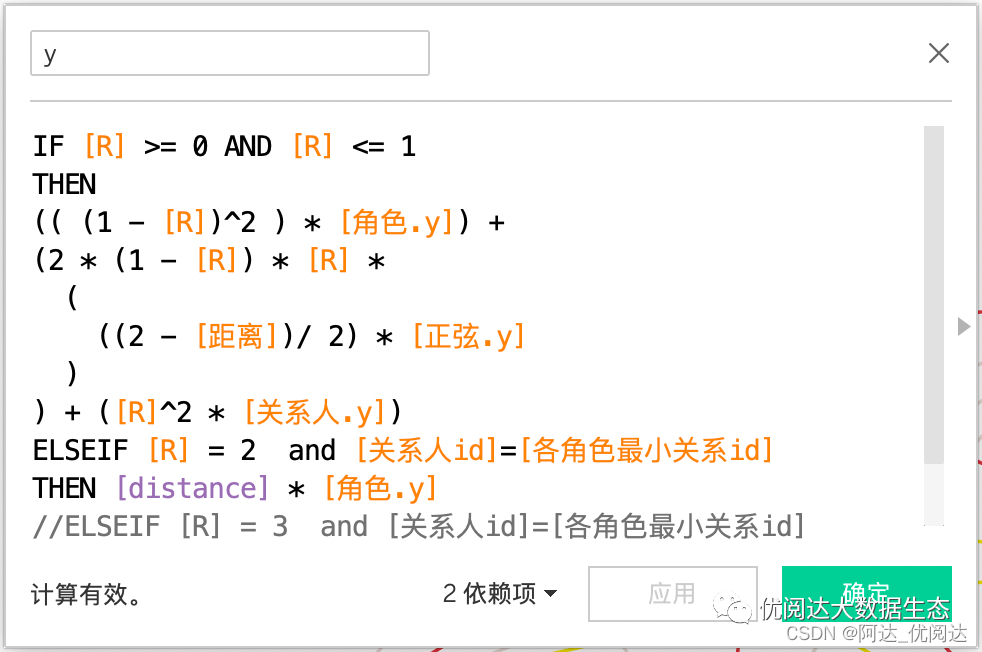

➤ 计算字段：y，键入函数：
IF [R] >= 0 AND [R] <= 1
THEN (( (1 - [R])^2 ) * [角色.y]) + (2 * (1 - [R]) * [R] * ( ((2 - [距离])/ 2) * [正弦.y] ) ) + ([R]^2 * [关系人.y])
ELSEIF [R] = 2 and [关系人id]=[各角色最小关系id]
THEN [distance] * [角色.y] END
注意：创建完成后，右键单击该字段，将其转化为：维度、再转化为：连续。

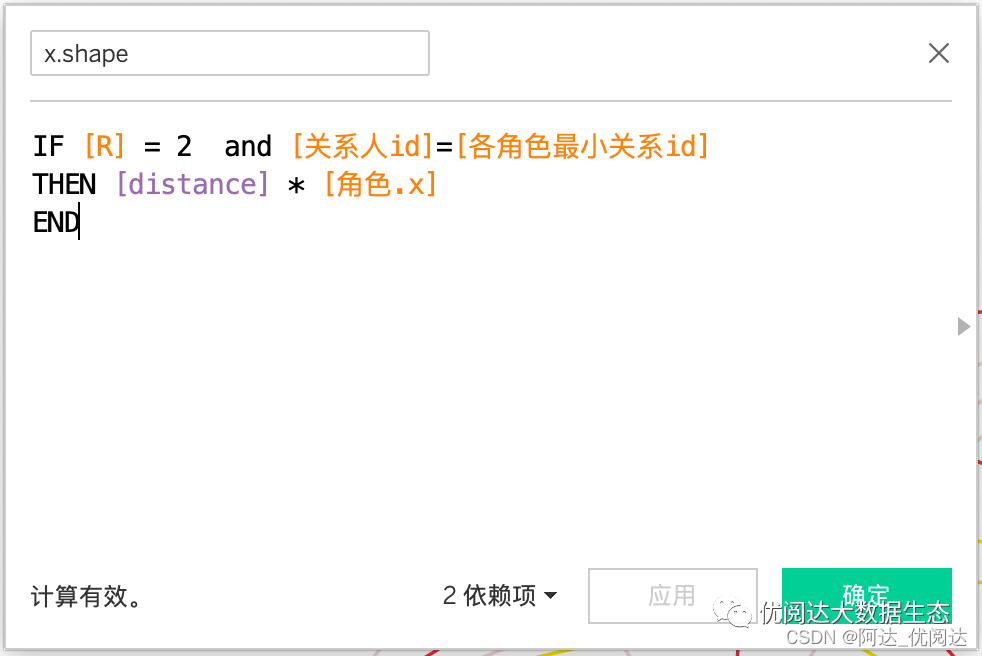

➤ 计算字段：x.shape，键入函数：
IF [R] = 2 and [关系人id]=[各角色最小关系id]
THEN [distance] * [角色.x] END
注意：创建完成后，右键单击该字段，将其转化为：维度、再转化为：连续。

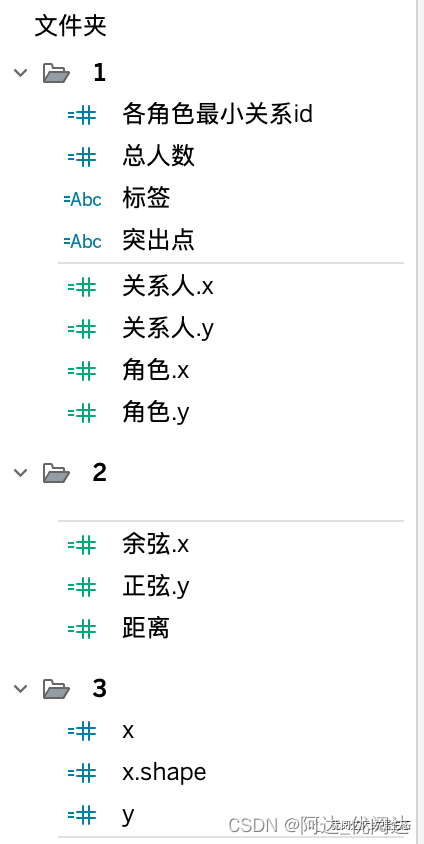

为便于数据管理，可将刚刚创建的这些计算字段，根据用途分别放在三个文件夹里。

创建视图

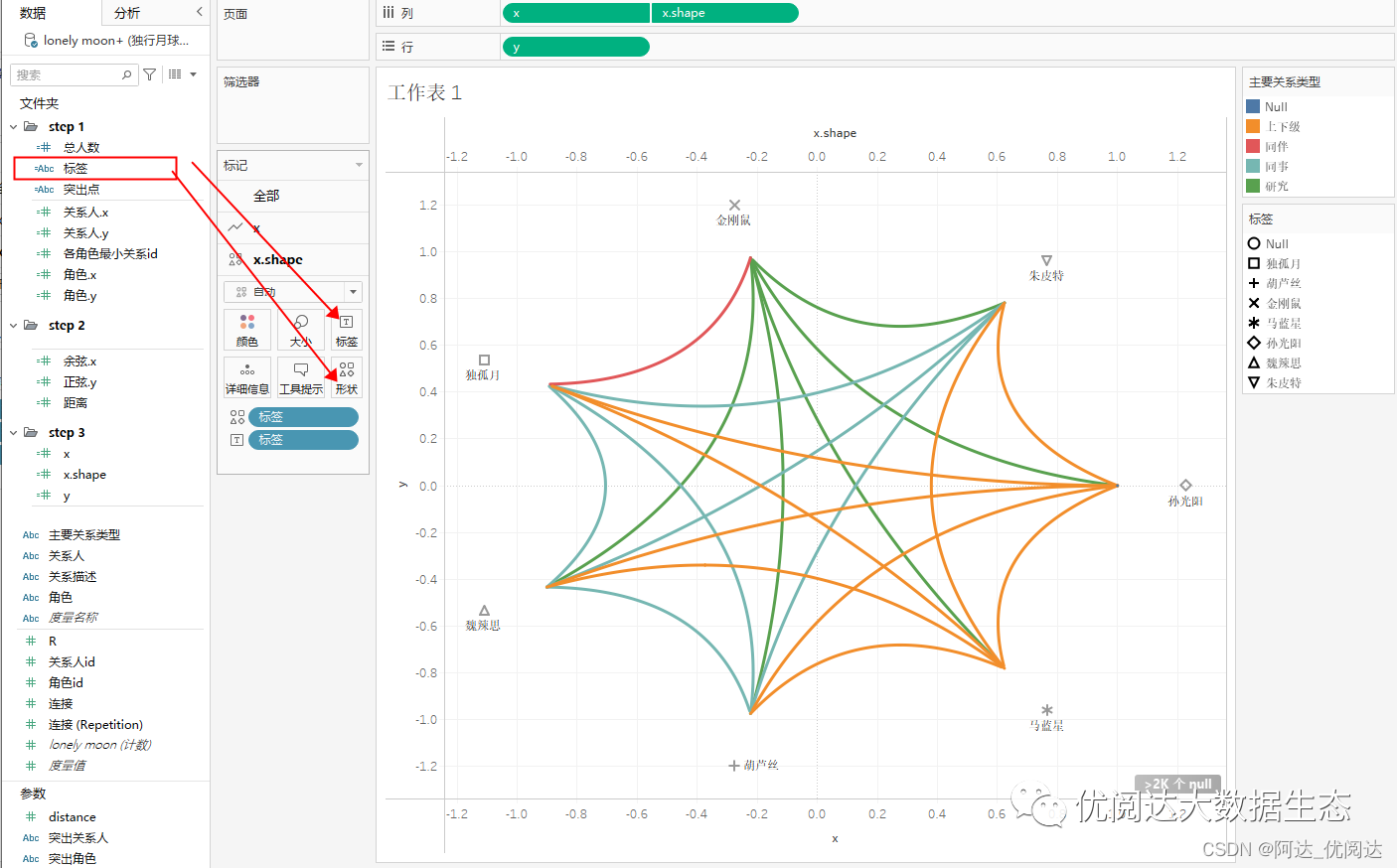

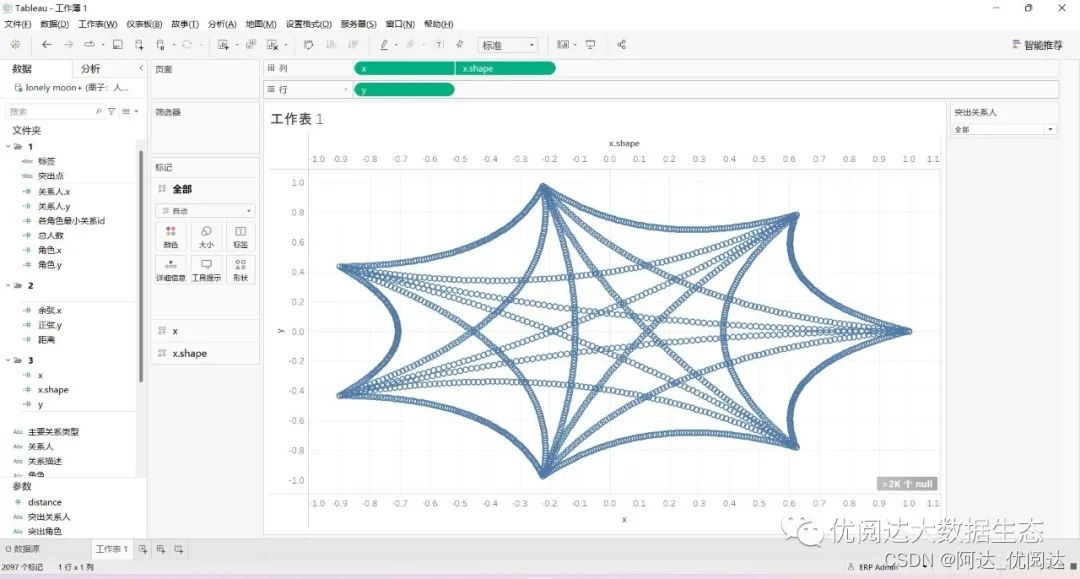

首先，将计算字段“x”和“x.shape”拖放至列，将“y”拖放至行。再对“x”和“x.shape”做双轴和同步轴操作，并移除“全部”“标记”卡上的“度量名称”颜色胶囊。

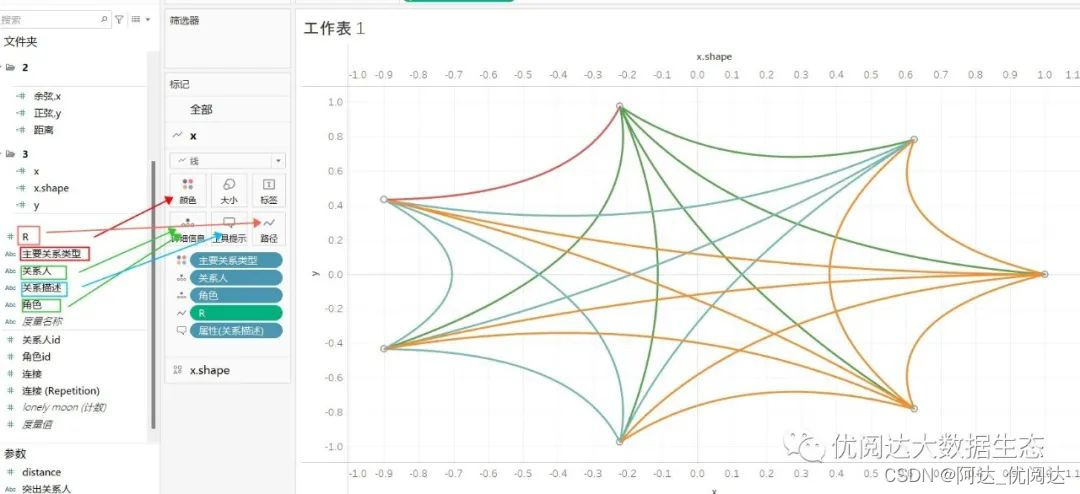

打开“x”“标记”卡，将其标记类型改为：线，并如下图将各个字段拖放至该“标记”卡中（注意：需要将字段“R”转化为维度、再转化为连续，然后再拖放到“路径”中）。

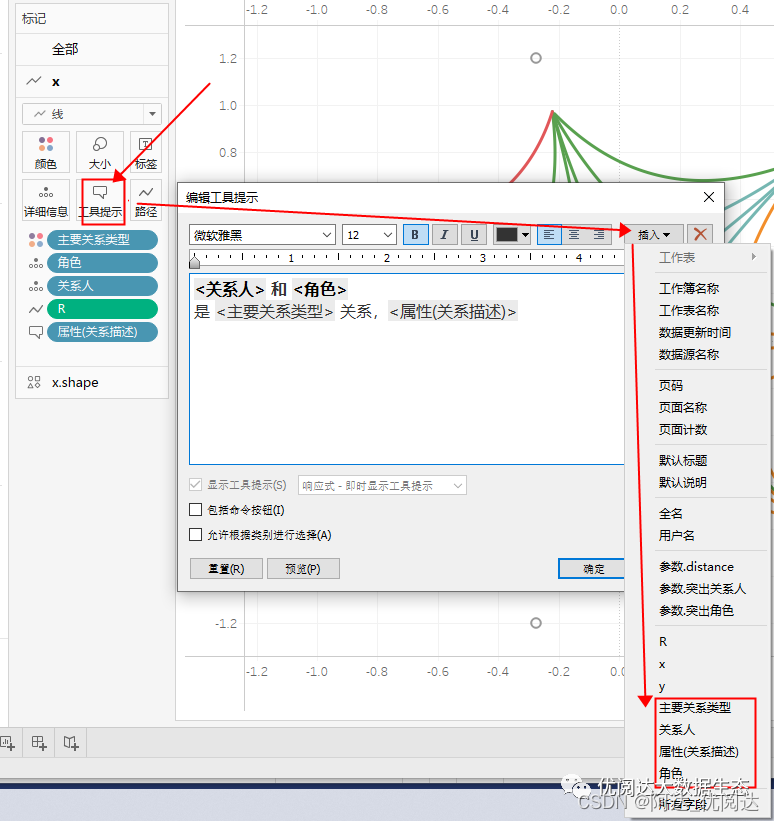

单击“x”“标记”卡的工具提示，如下图设置：

打开“x.shape”“标记”卡，并如下图将各个字段拖放至该“标记”卡中。

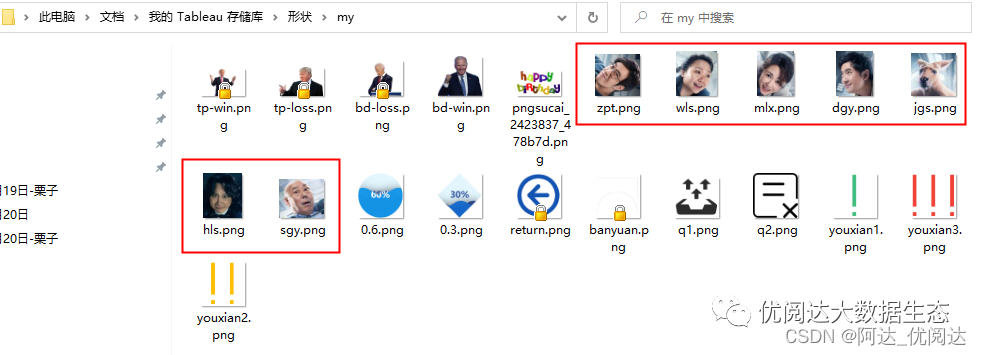

按照 🌰 如何插入自定义形状 方法，将角色头像图片放入电脑中。

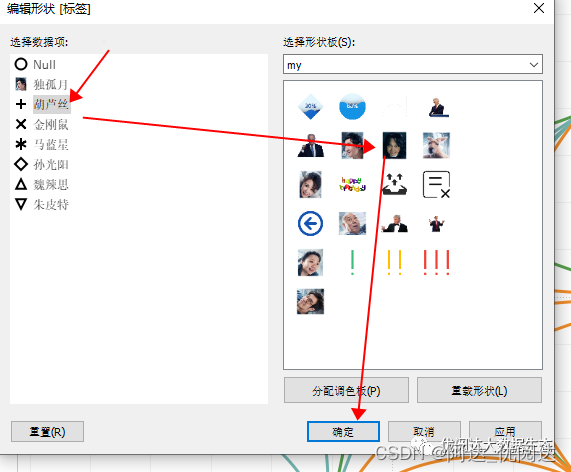

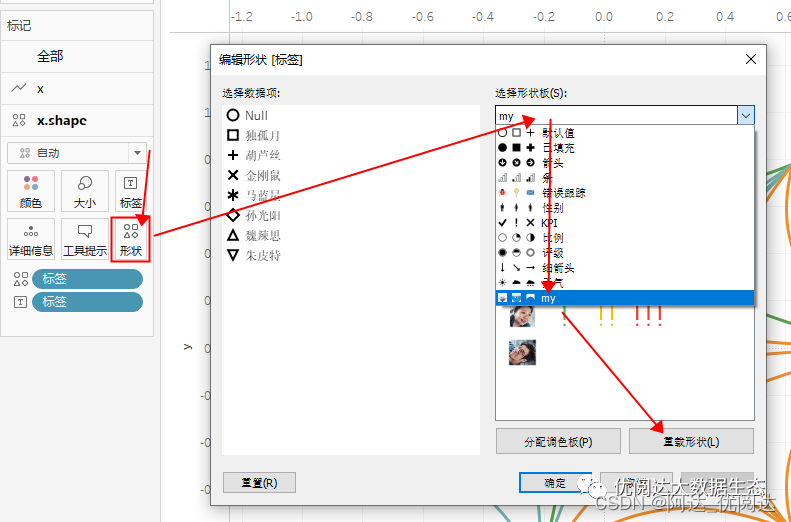

单击“x.shape”“标记”卡的形状，为各个角色设置对应的头像。

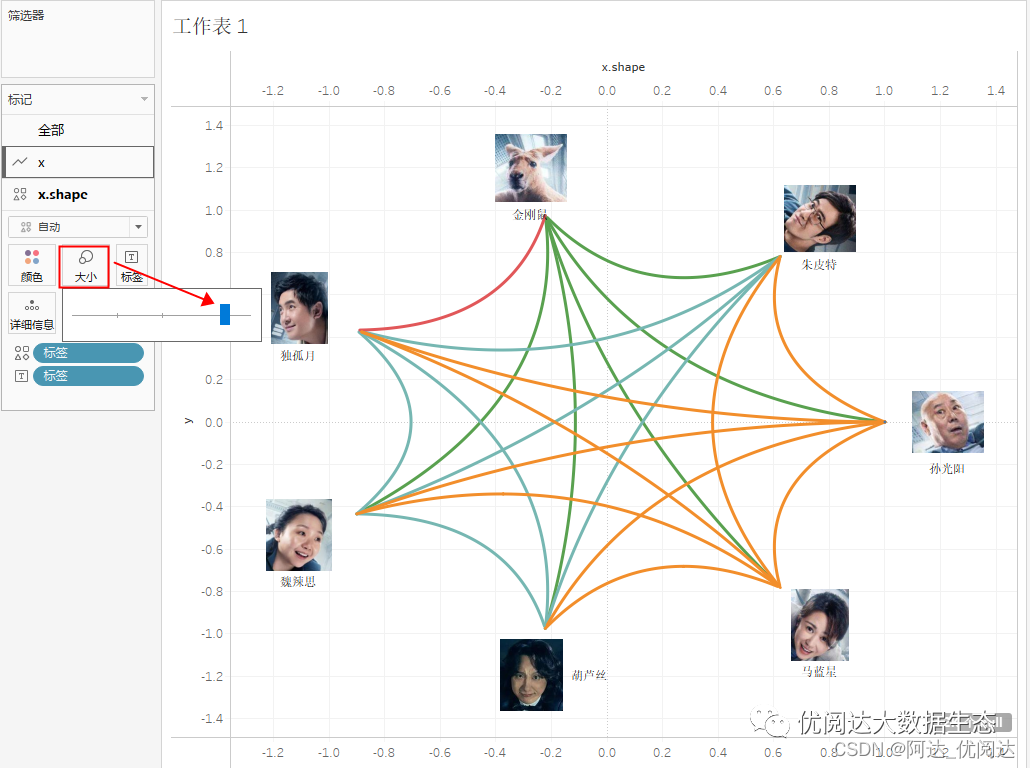

设置好之后，可以根据需要调整一下大小。

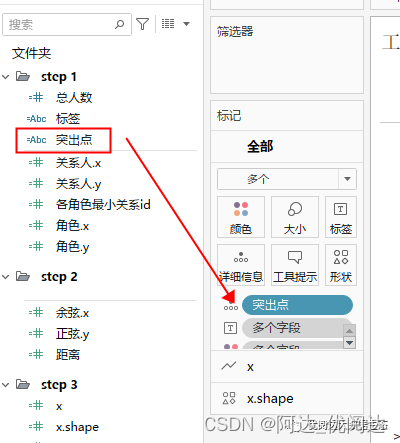

然后，将字段“突出点”拖放至“全部”“标记”卡的详细信息中，如下图。

设置仪表板操作

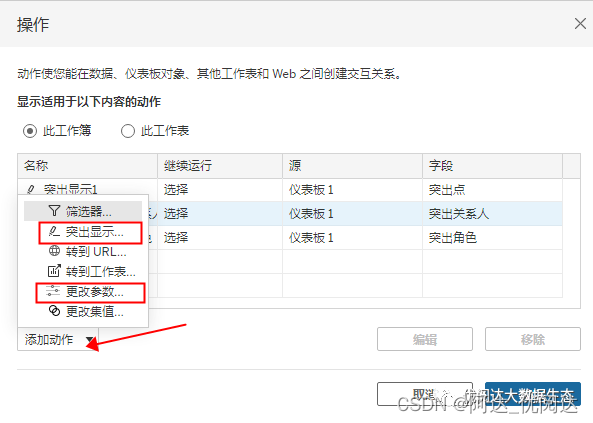

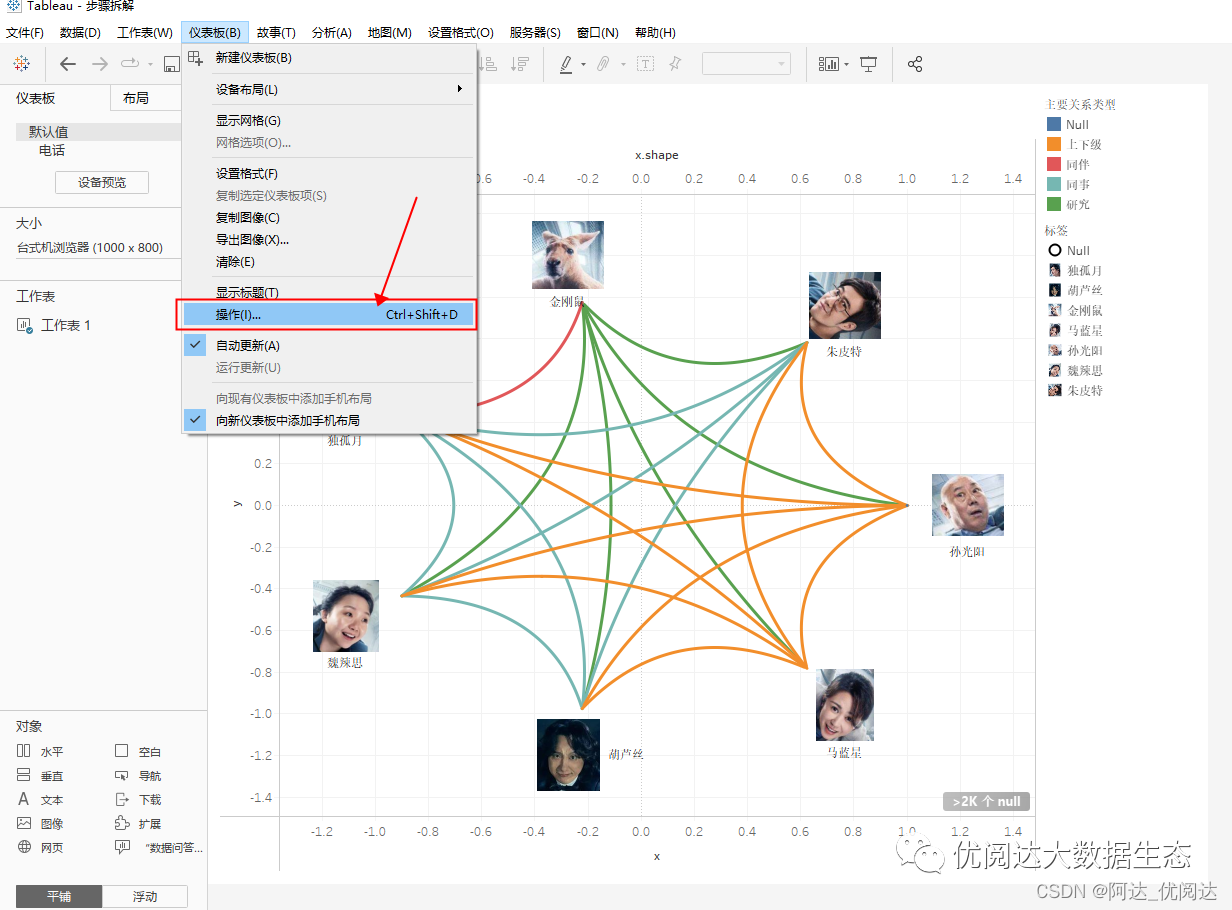

新建仪表板，将刚刚创建的工作表拖放至右侧视图中。然后，单击顶部菜单栏“仪表板”，下拉菜单选择：操作，需要添加三个操作。

弹窗中，需要以此选择，添加一个突出显示操作、两个参数操作。

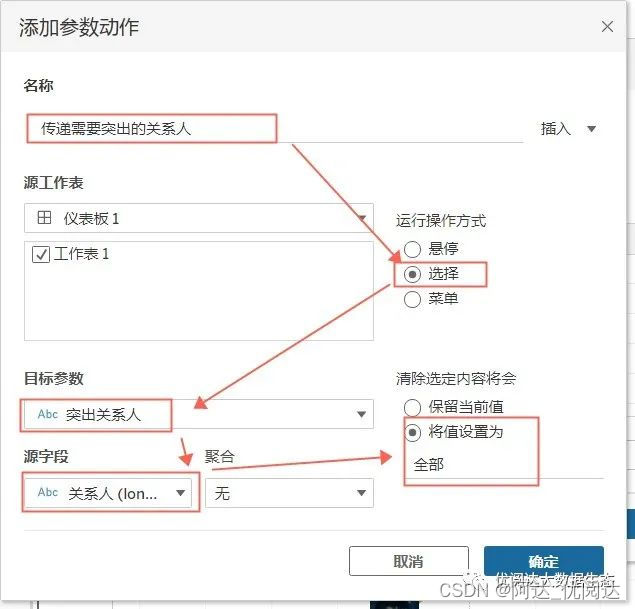

➤ 参数：传递需要突出的关系人，如下图设置。

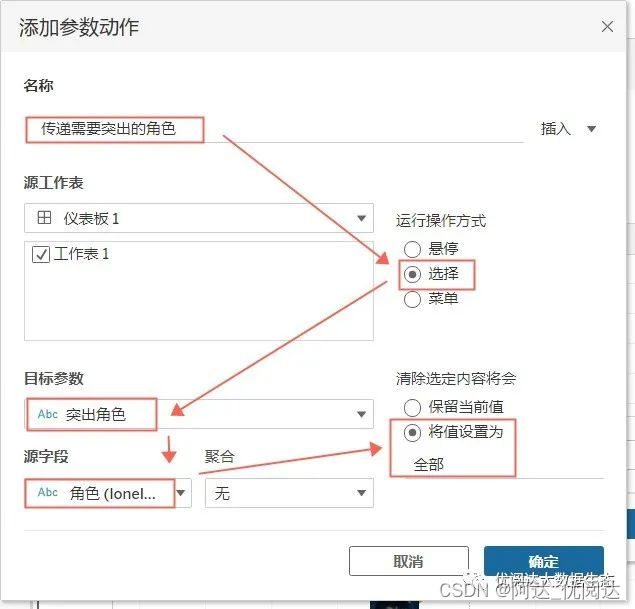

➤ 参数：传递需要突出的角色，如下图设置。

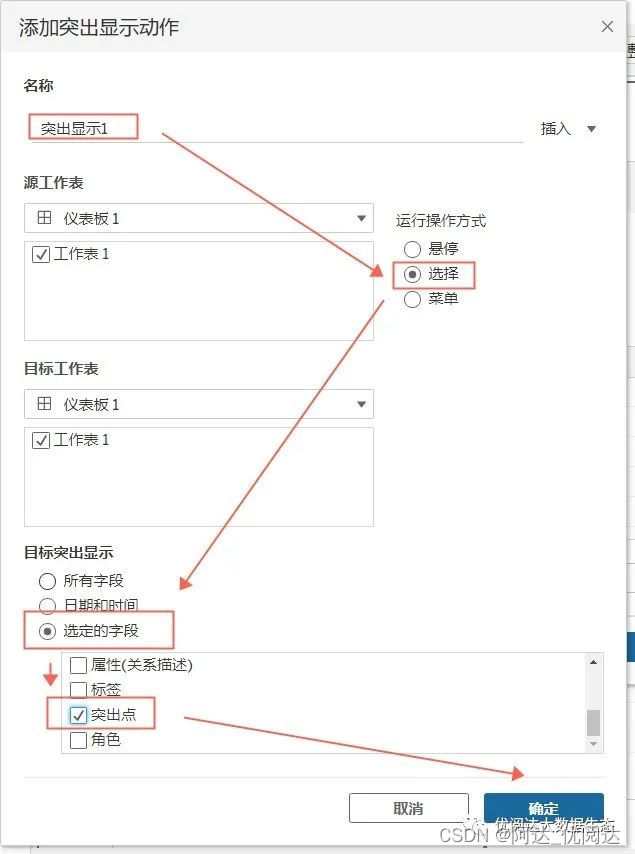

➤ 突出显示动作：突出显示1，如下图设置。

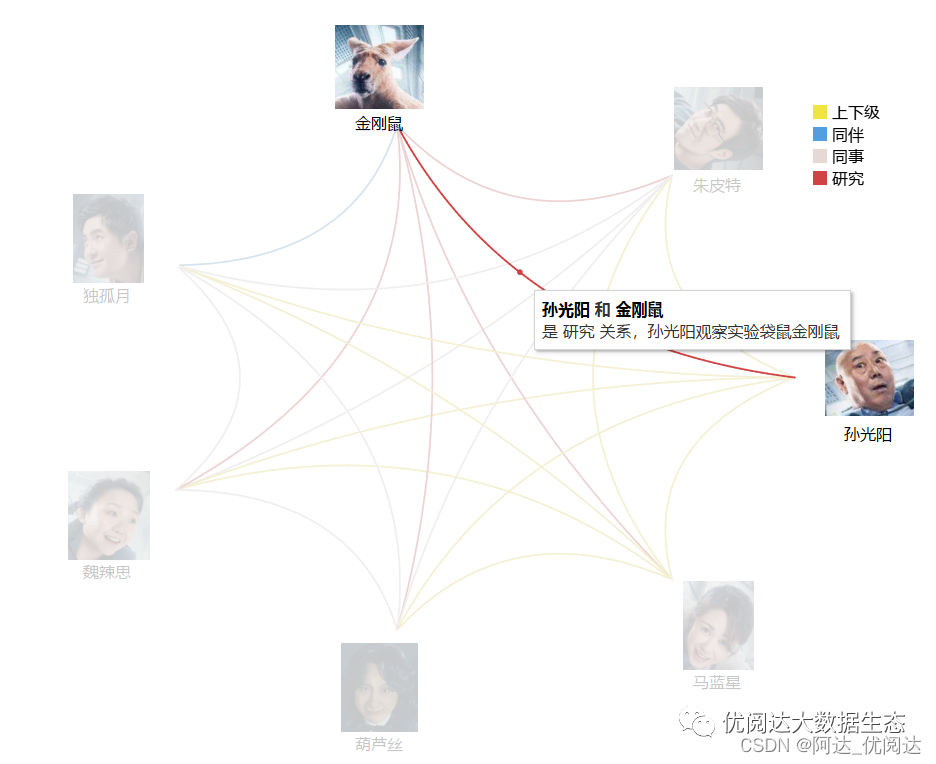

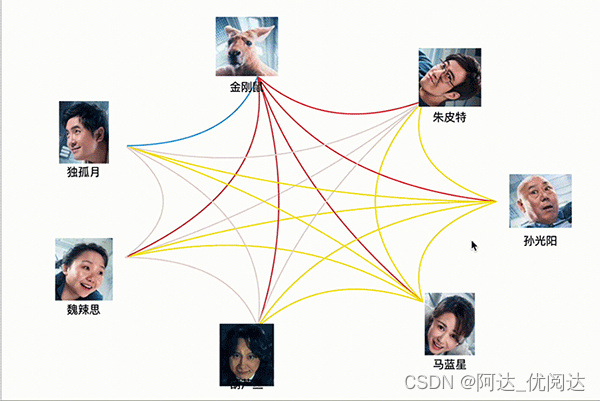

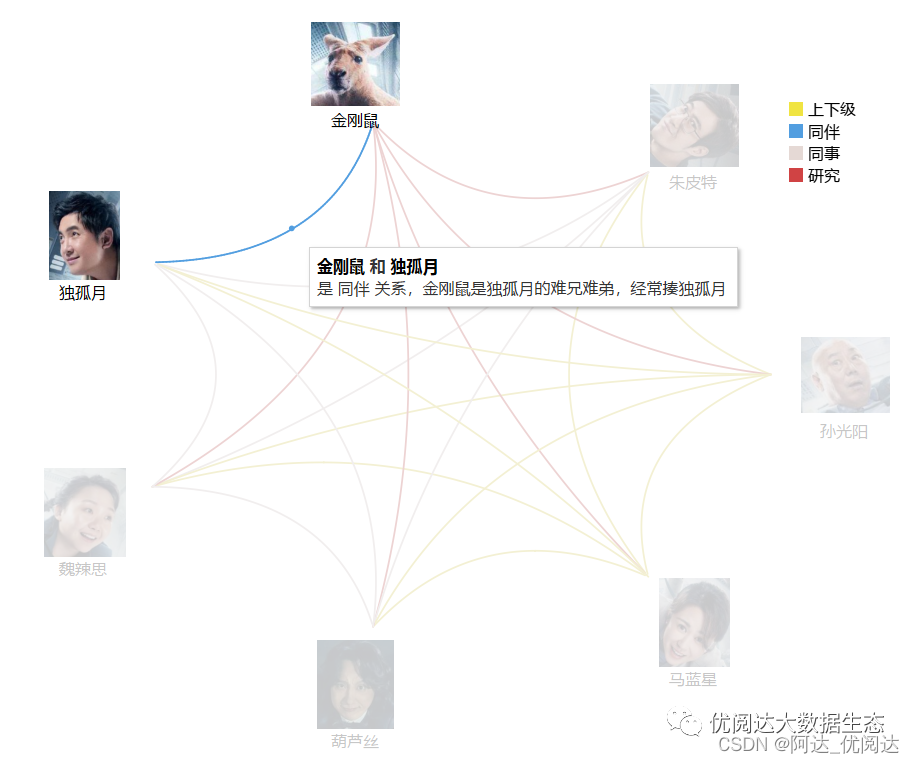

完成后，可以实现单击关系线，突出显示关系线和关系线两端的头像的功能，见下图。

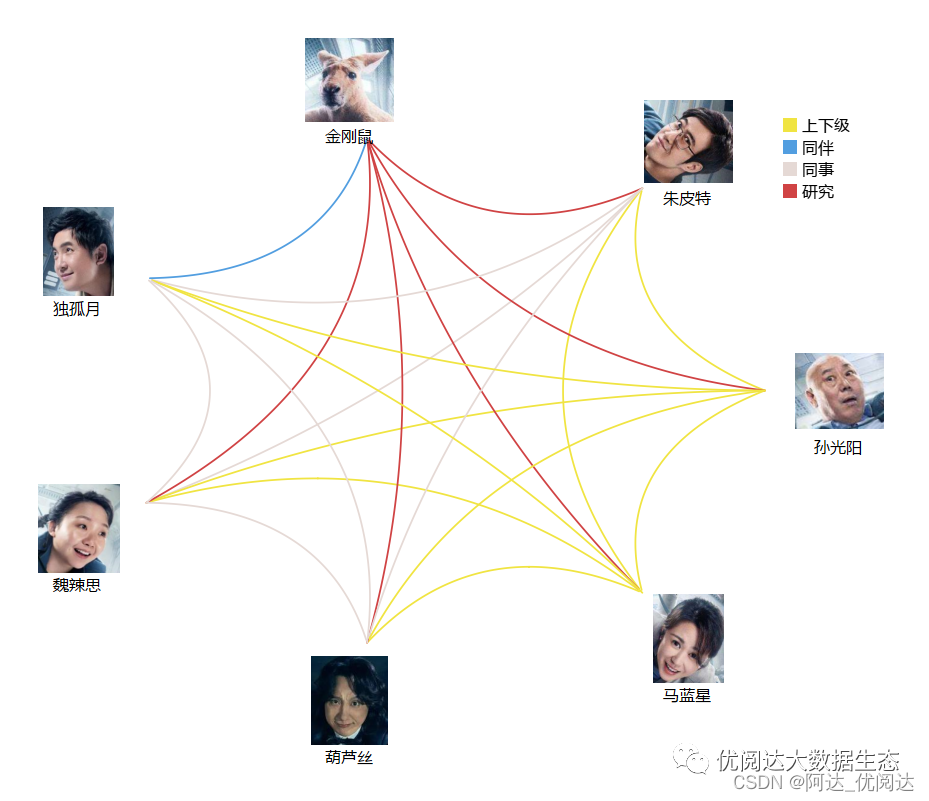

最后，再按需设置文字、线粗细、颜色、格式等等，就实现了我们想要的电影《独行月球》角色关系和弦图了。

本期的 Tableau 技巧，你 Get 到了吗？
下一期，再见~
