前言：作者想要帮助一些童鞋和爱好者进行项目构建，但自知能力有限，不喜可论，创作不易，勿喷。

系统由STC89C51单片机、4路继电器、wifi esp8266模块及电源组成。
可以说是一个非常简单的设计，但这里我来说明一些内容。
第一，项目第一步我们应该干什么？
画图？写程序？还是画仿真？这些都不是。我认为第一步应该清楚我们需要干什么，这是画图，写程序之前需要理解的。
第二，我们做这些需要用到什么？这其中包括软件需要用到什么硬件需要用到什么，还有相应的单片机端口应该怎样选择？
第三，如果我们想要做成这个东西，那么我们中间遇到问题应该怎么办？需要哪些平台？

针对这三个问题，我一一来解答，对于这个系统来说：
第一，我们需要干什么？
从设计要求来看，就是利用WIFI模块来控制4个继电器的开断。
好，那么问题就来了。WIFI是否能够直接控制继电器，如同esp8266一样？答案显然是不能的。那么WIFI要通过单片机控制继电器。现在我们就有一个很简单的一个模型。

手机WIFI (通信) ==> 板载WIFI （通信） ==> STC89C51单片机（控制） ==>继电器;
当然继电器模型后面还可以跟其他外设，但是我们这里就不继续添加，理解好电气原理即可。
第二，我们需要用到什么？
软件方面
编程软件 keil4
烧录软件 stc-isp-15xx-v6.86q.exe
链接：https://pan.baidu.com/s/1hsGnfBAvfWlGXgPjhYXsyg
提取码：6666
画图软件 AD20
链接：https://pan.baidu.com/s/1Fyxh-PHZftNI1HIAMSTZPw
提取码：6666
这个工程无法仿真模拟，所以没有仿真

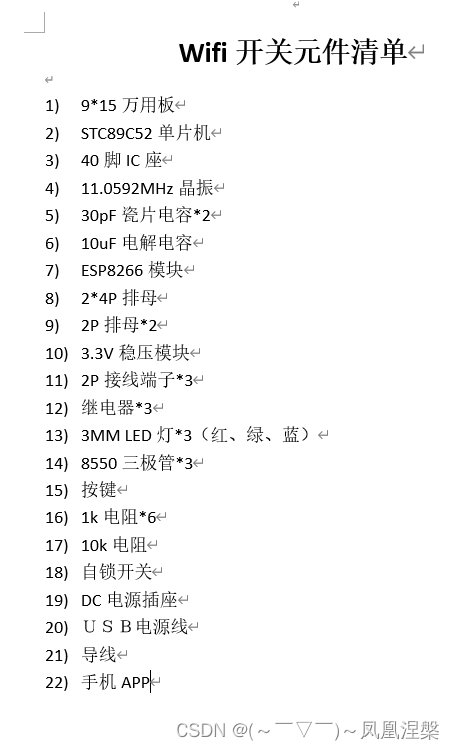

硬件方面

购买器件可以选择淘宝、立创商城等。
打板子
可以在嘉立创或捷配。（两家都行，仁者见仁）
第三 遇到了问题可以参考csdn、51黑电子论坛等。当然如果在学校老师是不二之选。

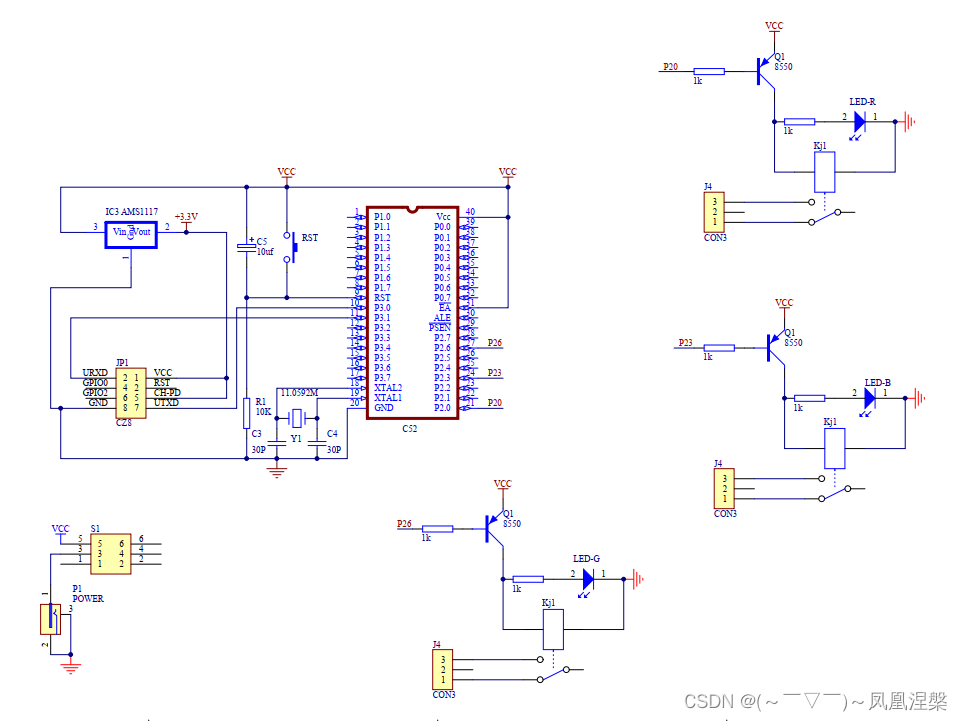

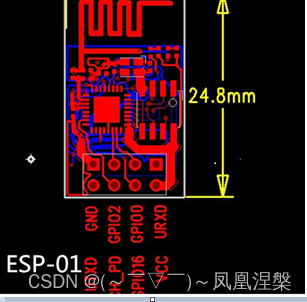

第一步树立思路已经好了，第二步就是画图，刚刚说了，画图用AD20，但是有一些库我们是没有的，除了自己构建库之外，以下两个网站也是很好的途径。
PCBlib
AD官网


那么第三步就开始要写程序了。

 /********************************************************************/
#include
#define uint unsigned int
#define uchar unsigned char
sbit LED0=P2^0;  	//红灯
sbit LED1=P2^3;		//黄灯
sbit LED2=P2^6;	    //绿灯/*****************相关变量**************/
uchar Receive,i,qj,yz,zz,ht;
uint n;
uchar Recive_table[40];  		//用于接收wifi模块反馈到MCU上的数据  /*******************************************************************
名称：延时函数  作用：毫秒级延时，微妙级延时函数，为数据收发完成作等待.......
********************************************************************/
void ms_delay(uint t)
{  uint i,j;  for(i=t;i>0;i--)   for(j=110;j>0;j--);
}   void us_delay(uchar t)
{  while(t--);
}         void Uart_Init()				//使用定时器1作为波特率发生器（STC89C52、STC89C51、AT89C51等均可）
{  TMOD = 0x20;SCON = 0x50;		 		//设置串行方式TH1 = 0xFD;			 		//波特率9600TL1 = TH1;PCON = 0x00;EA = 1;						//总中断打开 ES = 1;						//开串口中断  TR1 = 1;					//启动定时器1
} /********************************************************************
名称：串口发送函数  功能：MCU向无线WIFI模块ESP8266发送数据
********************************************************************/
void Send_Uart(uchar value)
{  ES=0;  						//关闭串口中断  TI=0;   					//清发送完毕中断请求标志位   SBUF=value; 				//发送  while(TI==0); 				//等待发送完毕   TI=0;   					//清发送完毕中断请求标志位   ES=1;  						//允许串口中断
}  /********************************************************************
名称：WIFI模块设置函数  作用: 启动模块，以便可以实现无线接入和控制
********************************************************************/ void ESP8266_Set(uchar *puf) 	// 数组指针*puf指向字符串数组
{    while(*puf!='\0')    		//遇到空格跳出循环  {   Send_Uart(*puf);  		//向WIFI模块发送控制指令。   us_delay(5);   puf++;    }  us_delay(5);  Send_Uart('\r'); 			//回车  us_delay(5);  Send_Uart('\n');   			//换行
} /********************************************************************
名称：主函数  作用：程序的执行入口
********************************************************************/ void main()
{  	Uart_Init();											//波特率发生器 ms_delay(2000);ESP8266_Set("AT+CWMODE=2"); 							//设置路由器模式1 station,模式2 AP,模式3 station+AP混合模式   ms_delay(2000);
//	ESP8266_Set("AT+RST"); 									//重新启动wifi模块
//  ms_delay(2000);ESP8266_Set("AT+CWSAP=\"wifi_yuan\",\"123456789\",11,4");  	//AT+CWSAP="wifi_yuan","123456789",11,4  设置模块SSID:WIFI, PWD:密码 及安全类型加密模式（WPA2-PSK） ms_delay(2000);ESP8266_Set("AT+CIPMUX=1");								//开启多连接模式，允许多个各客户端接入 ms_delay(2000);ESP8266_Set("AT+CIPSERVER=1,5000");  					//启动TCP/IP 实现基于网络//控制 	ESP8266_Set("AT+CIPSERVER=1,5000");  ms_delay(2000);ESP8266_Set("AT+CIPSTO=0"); 							//永远不超时ES=1;           										//允许串口中断 		qj=1;zz=1;yz=1;ht=1;LED0=1;LED1=1;LED2=1;while(1)   {    if((Recive_table[0]=='+')&&(Recive_table[1]=='I')&&(Recive_table[2]=='P'))//MCU接收到的数据为+IPD时进入判断控制0\1来使小灯亮与灭    {           if((Recive_table[9]=='G')&&(Recive_table[10]=='P'))            {      if(Recive_table[15]=='0')      {       LED0=0; 			//红灯亮			  }                                else if (Recive_table[15]=='1')      {              LED0=1; 			//红灯灭} else if (Recive_table[15]=='2')      {              LED1=0;            //黄灯亮           } else if (Recive_table[15]=='3')      {              LED1=1; 		   //黄灯灭}else if (Recive_table[15]=='4')      {              LED2=0;       		//绿灯亮}  else if (Recive_table[15]=='5')      {              LED2=1;       		//绿灯灭}  								 											  }  }}
}    /*********************************************************************
名称：串行通讯中断  作用：发送或接收结束后进入该函数，对相应的标志位软件清0，实现模块对数据正常的收发。
********************************************************************/ void Uart_Interrupt() interrupt 4
{    static uchar i=0;  if(RI==1)  {   RI=0;   Receive=SBUF;        						//MCU接收wifi模块反馈回来的数据       Recive_table[i]=Receive;   if((Recive_table[i]=='\n')){		     i=0;}    else i++;  										//遇到换行 重新装值  }   else TI=0;
}

代码书写完成后，通过烧录软件烧录hex文件，可以进行板子运行。
第四步手机WIFI连接，下载我所上传的WIFI软件。即可匹配板载WIFI。通过相应指令进行WIFI信息通信，进而控制继电器。
