STM32单片机DS18B20测温液晶1602显示例程

功能描述：

      本设计由STM32F103C8T6单片机最小系统+DS18B20温度传感器+1602液晶显示模块组成。
1、主控制器是STM32F103C8T6单片机
2、DS1820温度传感器测量温度
3、1602液晶显示温度，保留一位小数，精度0.5℃ 测温范围-55~125摄氏度

注意:Proteus 8.11版本才可使用   8.12 8.13不兼容

视频演示链接：

21、STM32单片机DS18B20测温液晶1602显示例程

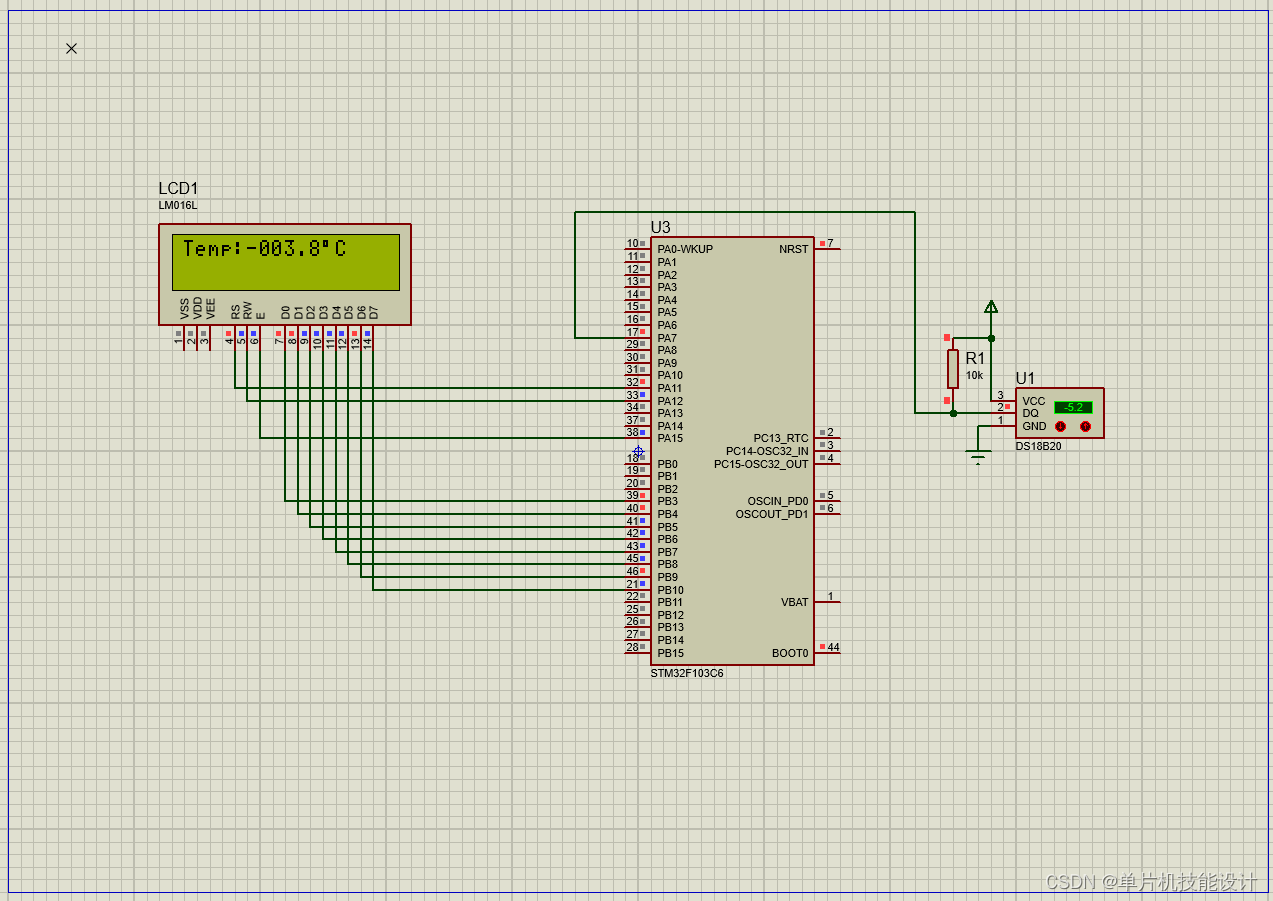

仿真图：

程序源码：

#include "delay.h"
#include "LCD1602.h"
#include "ds18b20.h"
#include "timer.h"#include "stdio.h"
#include "stdlib.h" 	int main(void)
{	short temprature;		   			   			//定义温度变量NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级delay_init();	    							//延时函数初始化 Lcd1602_Init();									//液晶1602初始化DS18B20_Init();while(DS18B20_Init()!=0)						//ds18b20初始化检测  {Lcd1602_String(0,0,(u8 *)" DS18B20 Error! ");delay_ms(800);Lcd1602_String(0,0,(u8 *)"                ");delay_ms(800);}Lcd1602_String(0,0,(u8 *)"Temp: ---.-");	    //从第一行第一列开始显示Lcd1602_Write_Data(0XDF);Lcd1602_Write_Data('C');	TIM2_Int_Init(199,7199);						//10Khz的计数频率，计数到200为20ms Lcd1602_String(0,0,(u8 *)"Temp:");	            //从第一行第一列开始显示while(1){	if(flag_timer==1)					    //600毫秒赋一次值 flag_timer是标志位{flag_timer = 0;					    //清除标志  等待下一次600msTIM_Cmd(TIM2, DISABLE);  //使能TIMx	temprature=DS18B20_Get_Temp();	    //读取温度TIM_Cmd(TIM2, ENABLE);  //使能TIMx	Lcd1602_String(0,0,(u8 *)"Temp:");	//从第一行第一列开始显示if(temprature>=0)  					//如果温度大于等于0{				Lcd1602_Write_Data(' ');}	else	 							//如果温度是负的{temprature = abs(temprature); 	//取绝对值Lcd1602_Write_Data('-');		//显示负号}		Lcd1602_Write_Data(temprature/1000+0X30);Lcd1602_Write_Data(temprature%1000/100+0X30);Lcd1602_Write_Data(temprature%1000%100/10+0X30);Lcd1602_Write_Data('.');Lcd1602_Write_Data(temprature%1000%100%10+0X30);Lcd1602_Write_Data(0XDF);Lcd1602_Write_Data('C');}}
}
