1、概述

AcrelCloud-1200分布式光伏运维云平台通过监测光伏站点的逆变器设备，气象设备以及摄像头设备、帮助用户管理分散在各地的光伏站点。主要功能包括：站点监测，逆变器监测，发电统计，逆变器一次图，操作日志，告警信息，环境监测，设备档案，运维管理，角色管理。用户可通过WEB端以及APP端访问平台，及时掌握光伏发电效率和发电收益。

2、应用场所

目前我国的两种分布式应用场景分别是：广大农村屋顶的户用光伏和工商业企业屋顶光伏，这两类分布式光伏电站今年都发展迅速。

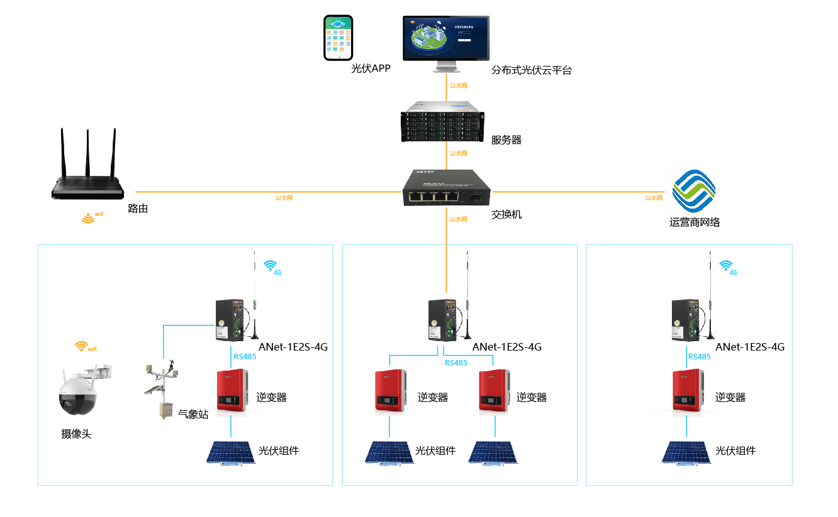

3、系统结构

在光伏变电站安装逆变器、以及多功能电力计量仪表，通过网关将采集的数据上传至服务器，并将数据进行集中存储管理。用户可以通过PC访问平台，及时获取分布式光伏电站的运行情况以及各逆变器运行状况。平台整体结构如图所示。

4、系统功能

AcrelCloud-1200分布式光伏运维云平台软件采用B/S架构，任何具备权限的用户都可以通过WEB 浏览器根据权限范围监视分布在区域内各建筑的光伏电站的运行状态（如电站地理分布、电站信息、逆变器状态、发电功率曲线、是否并网、当前发电量、总发电量等信息）。

4.1 光伏发电PV

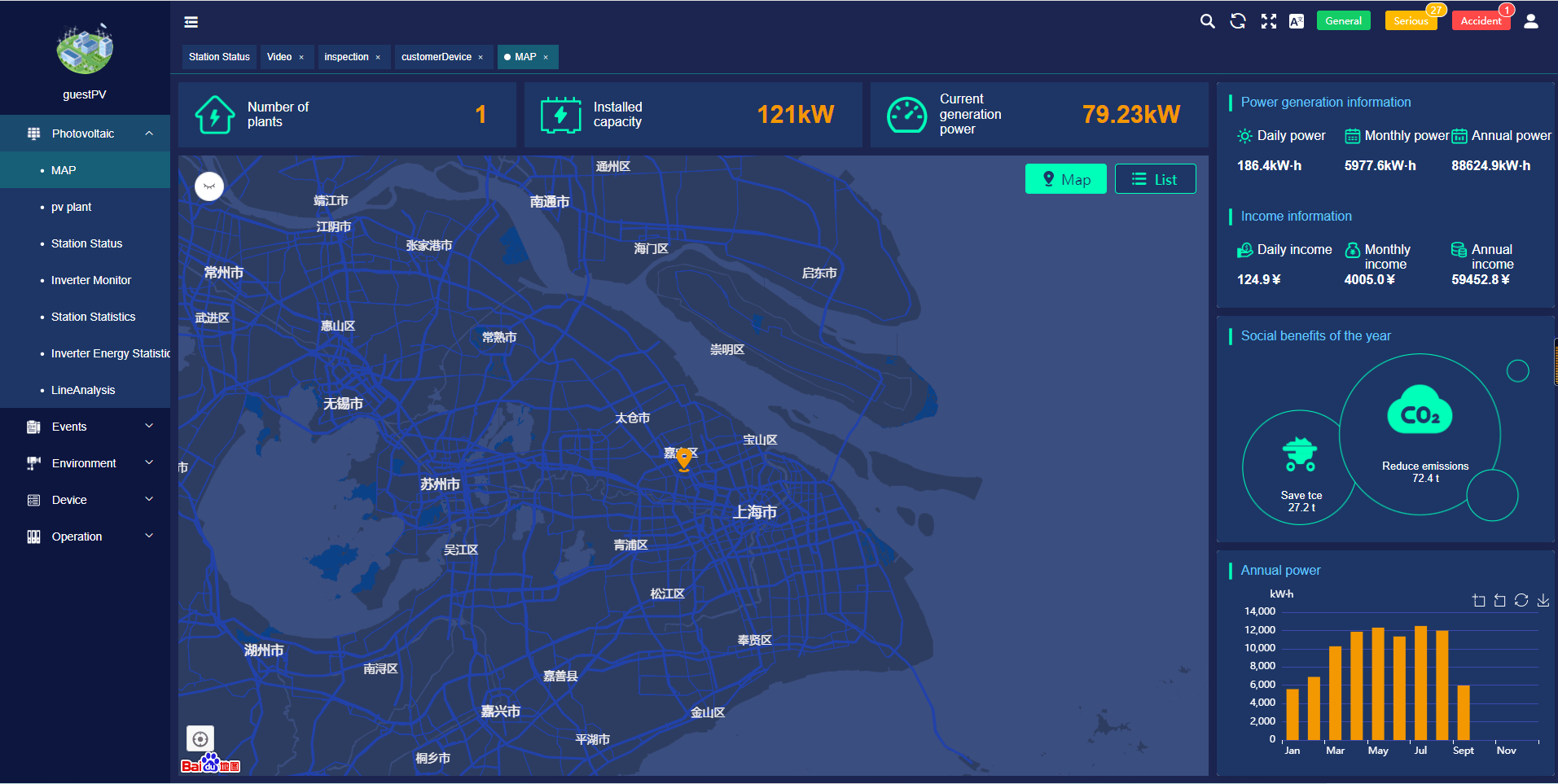

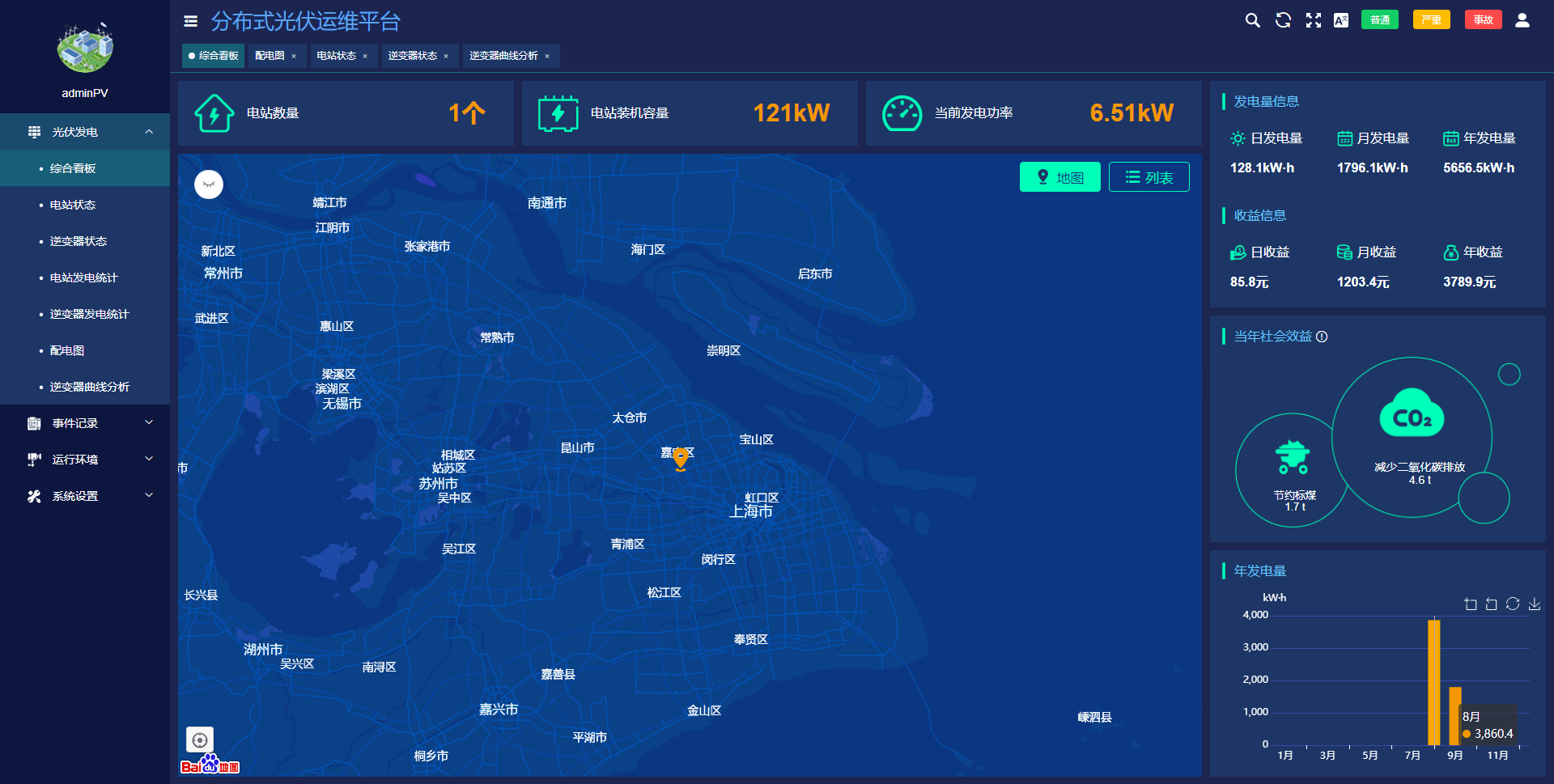

4.1.1 综合看板

●显示所有光伏电站的数量，装机容量，实时发电功率。

●累计日、月、年发电量及发电收益。

●累计社会效益。

●柱状图展示月发电量

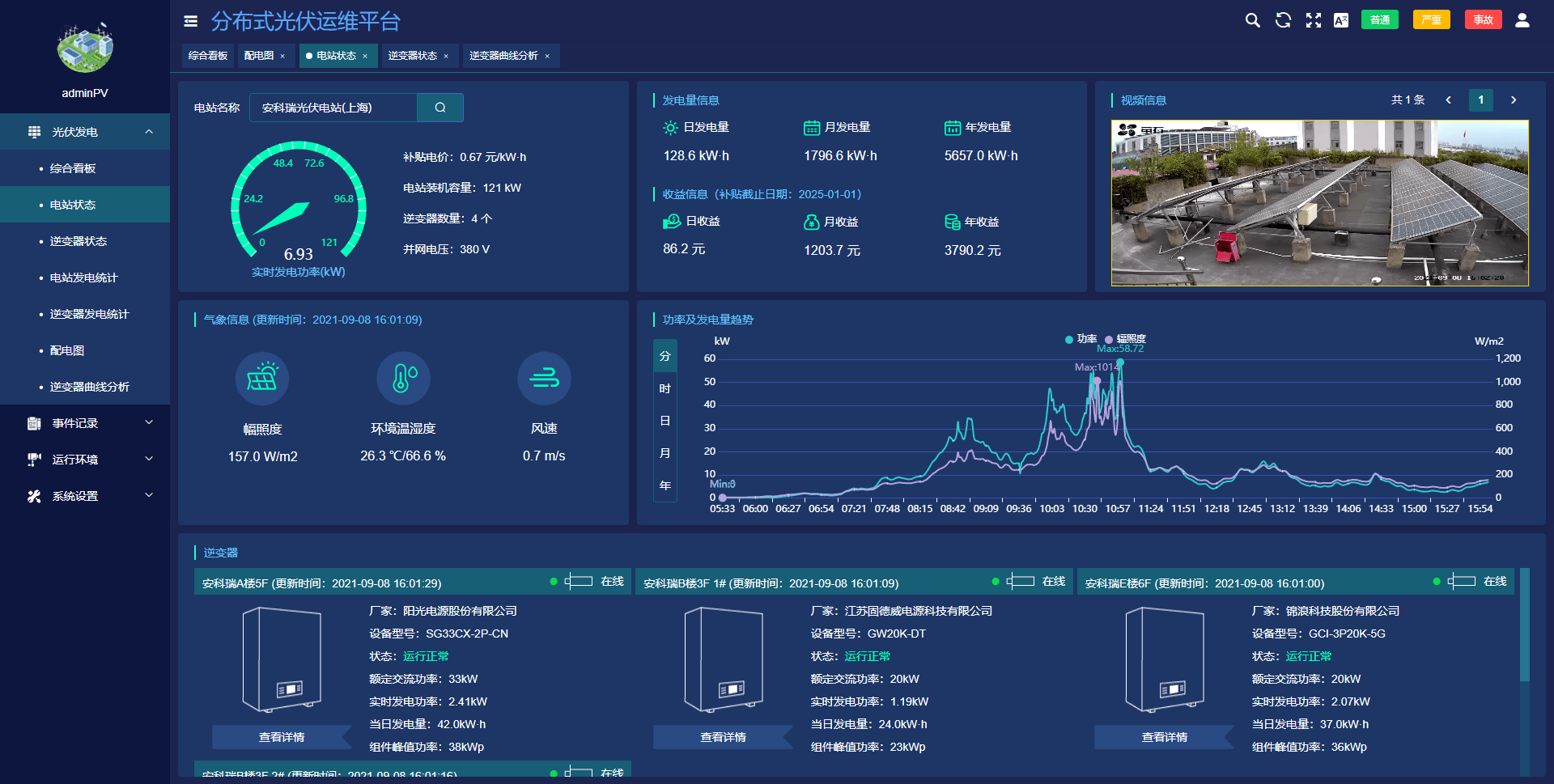

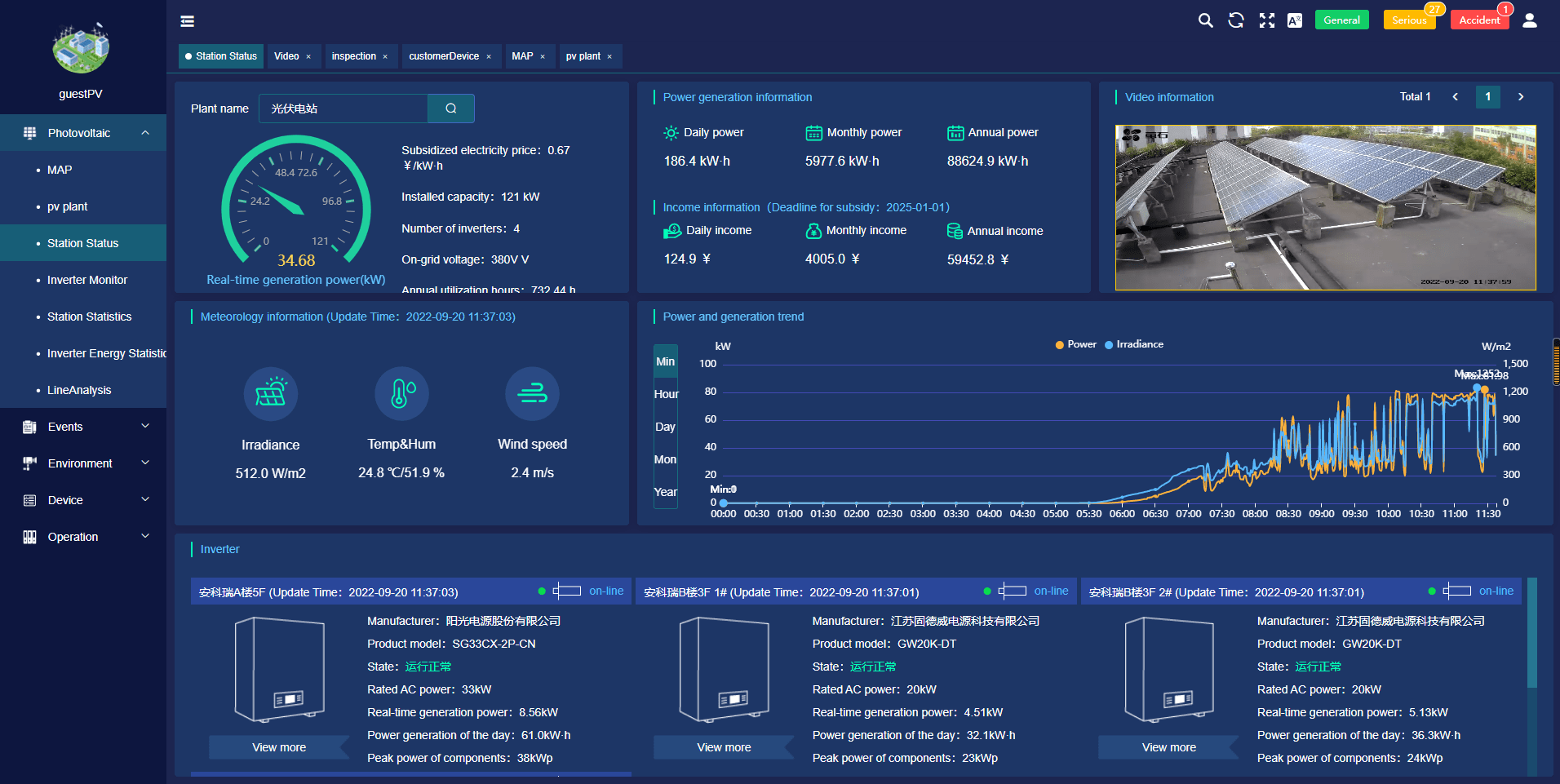

4.1.2 电站状态Plant status

●电站状态展示当前光伏电站发电功率，补贴电价，峰值功率等基本参数。

●统计当前光伏电站的日、月、年发电量及发电收益。

●摄像头实时监测现场环境，并且接入辐照度、温湿度、风速等环境参数。

●显示当前光伏电站逆变器接入数量及基本参数。

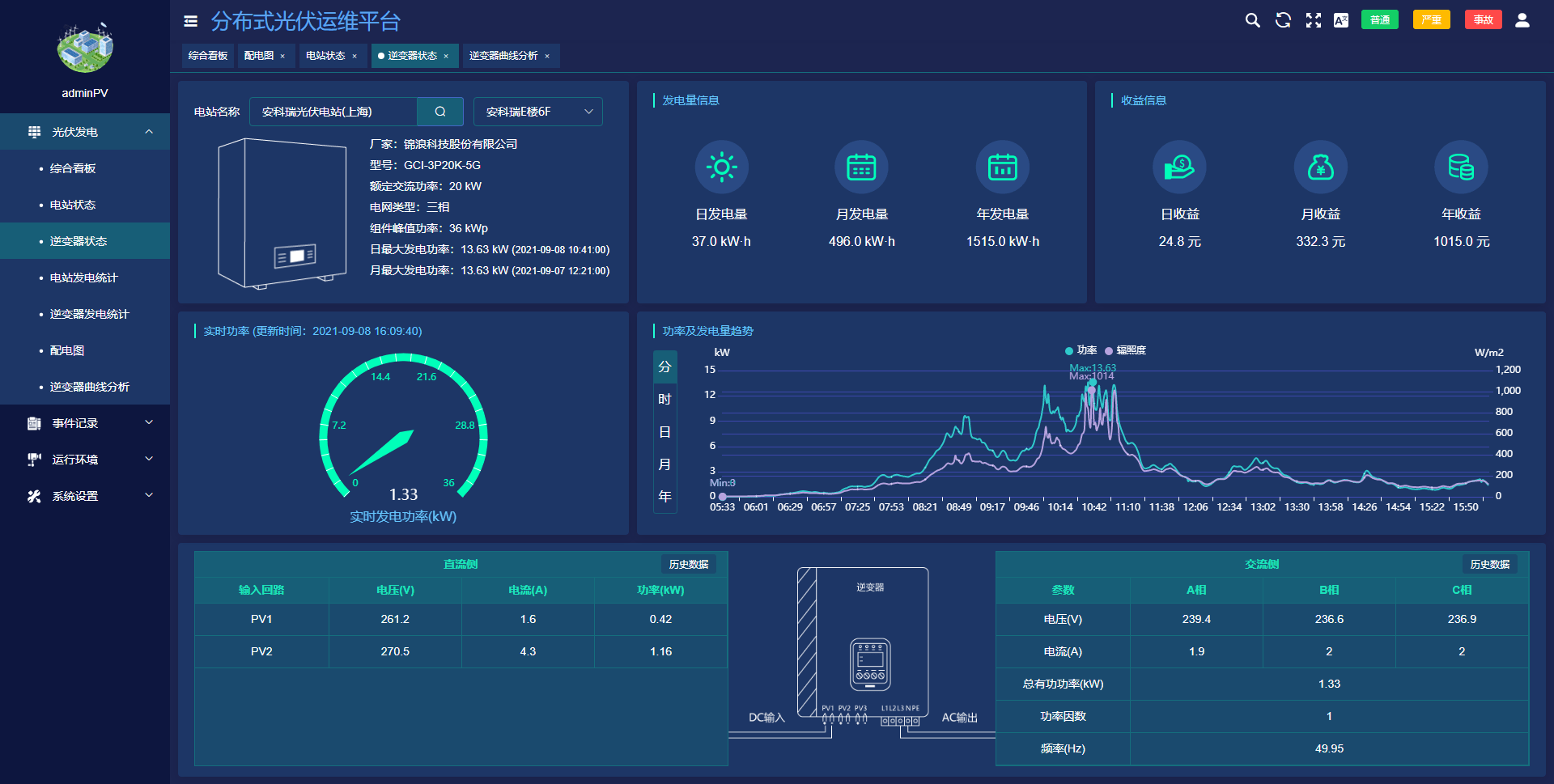

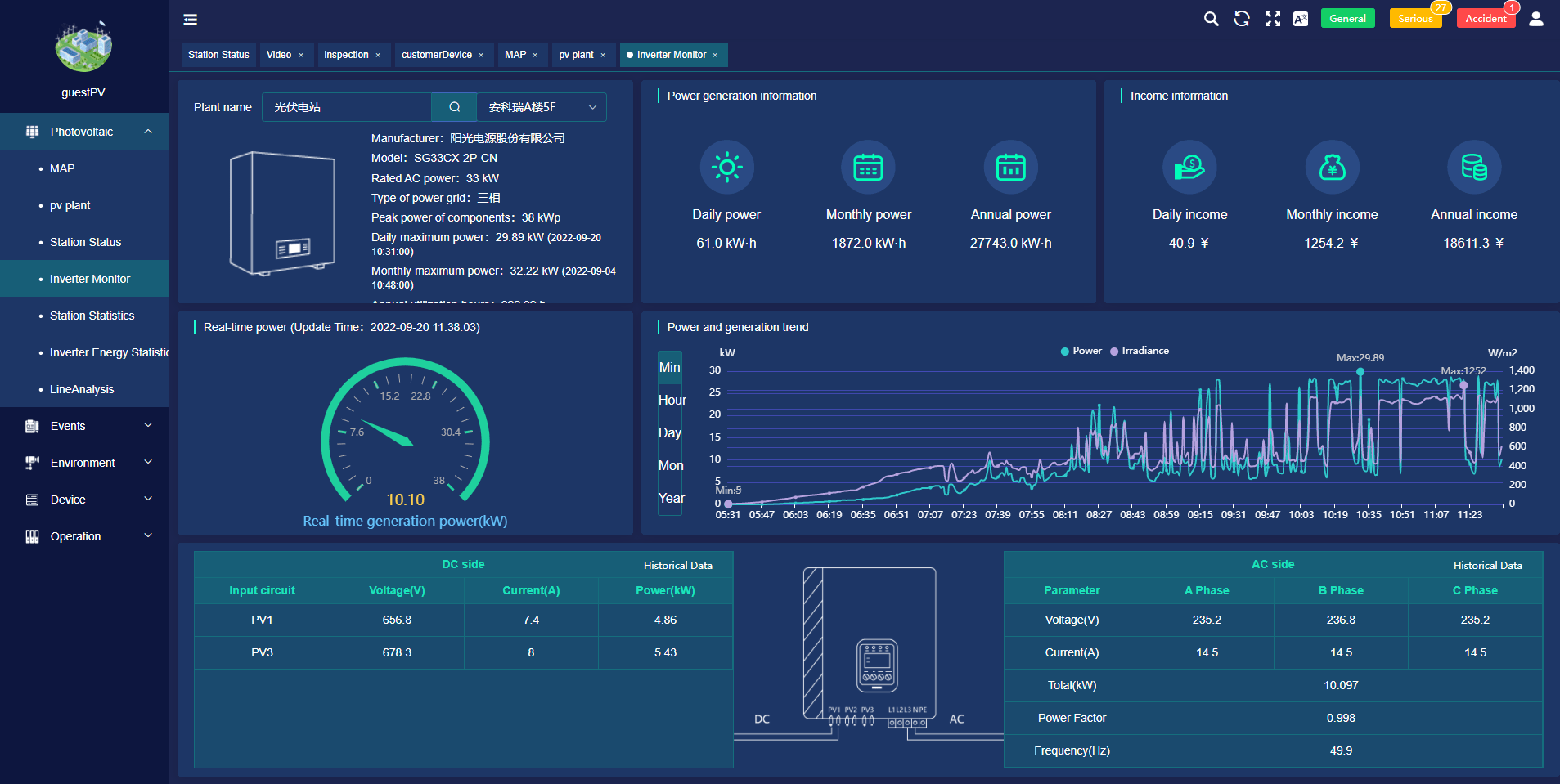

4.1.3 逆变器状态Inverter Status

●逆变器基本参数显示。

●日、月、年发电量及发电收益显示。

●通过曲线图显示逆变器功率、环境辐照度曲线。

●直流侧电压电流查询。

●交流电压、电流、有功功率、频率、功率因数查询。

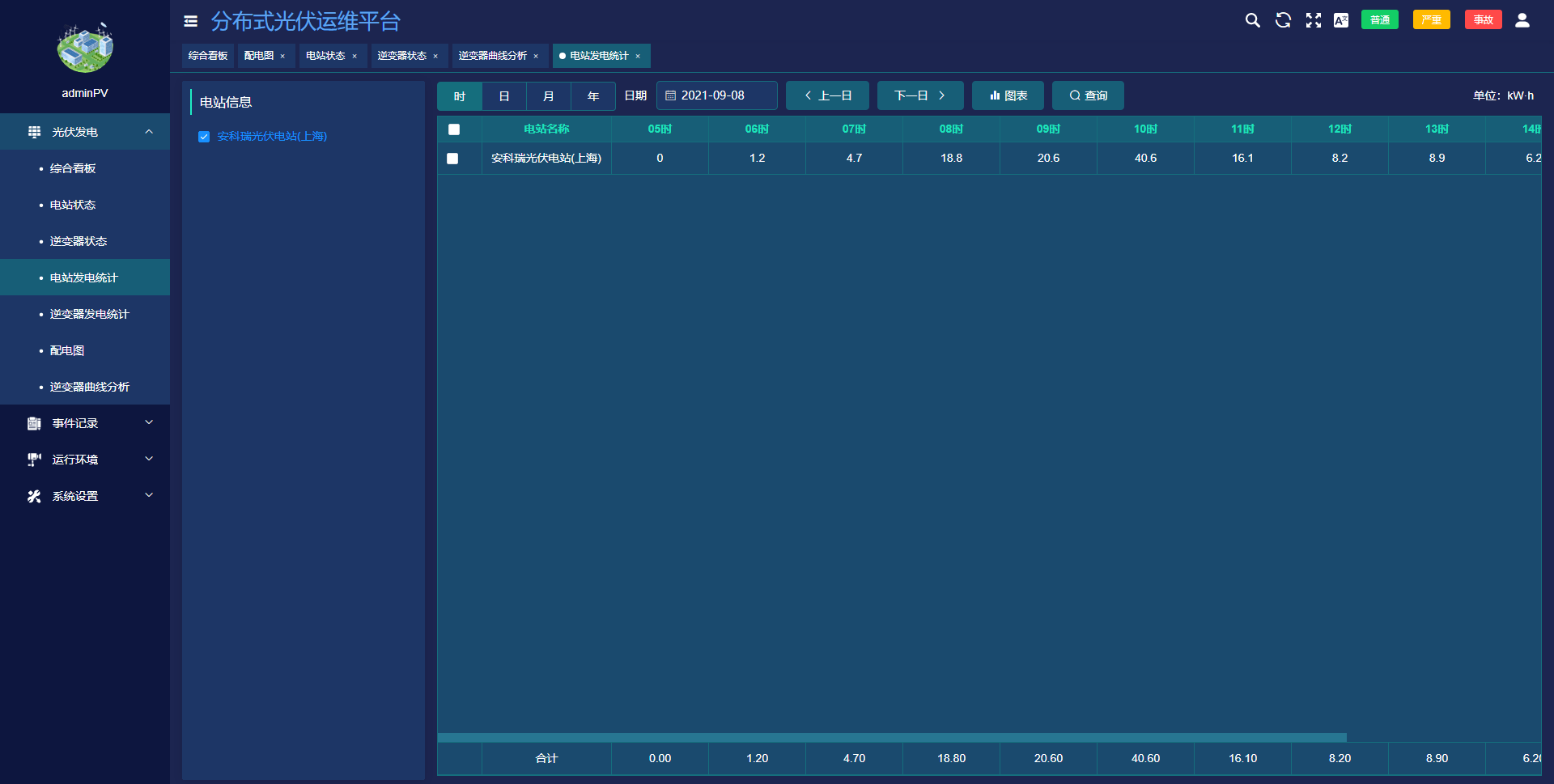

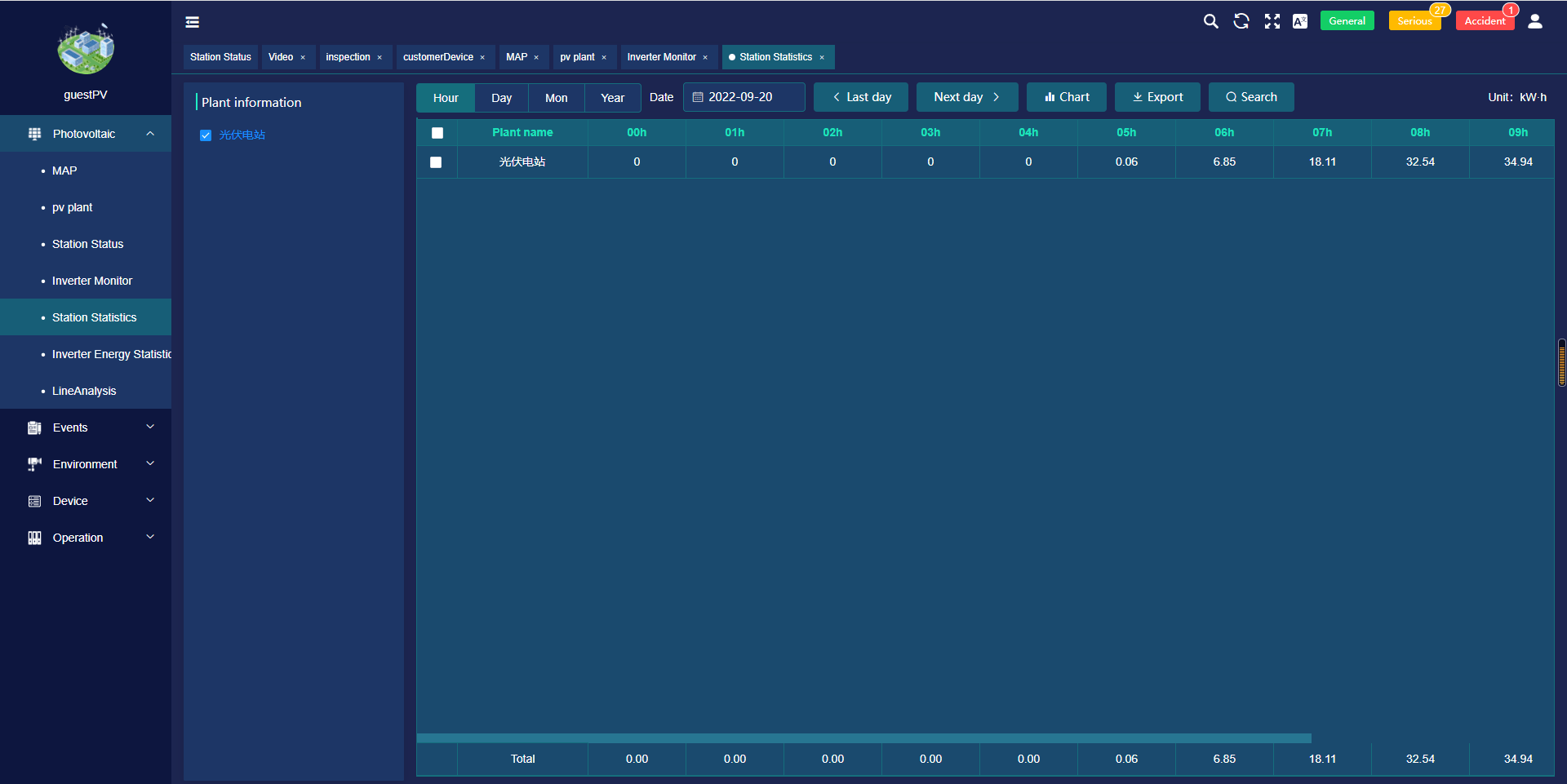

4.1.4 电站发电统计

●展示所选电站的时、日、月、年发电量统计报表。

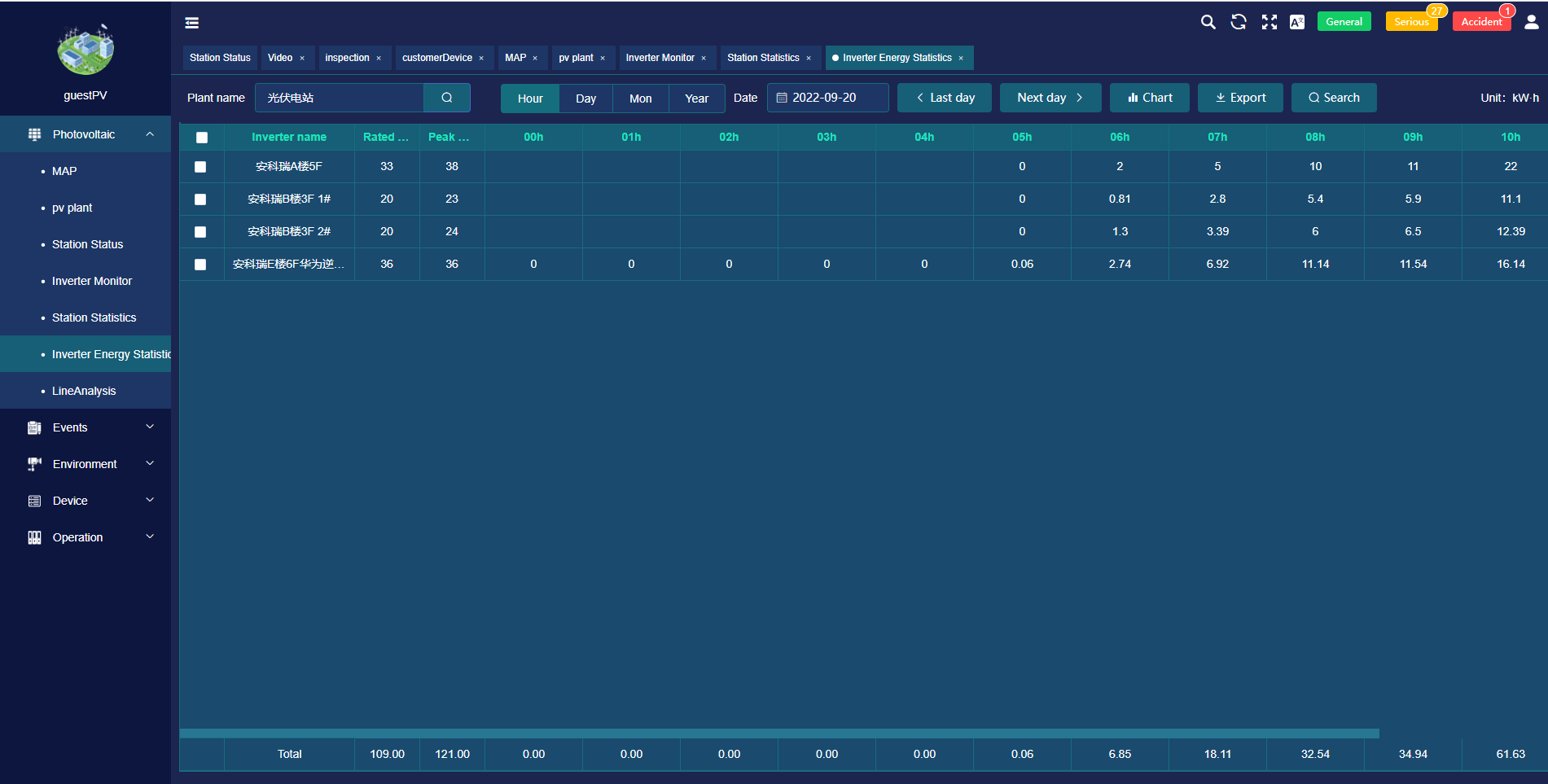

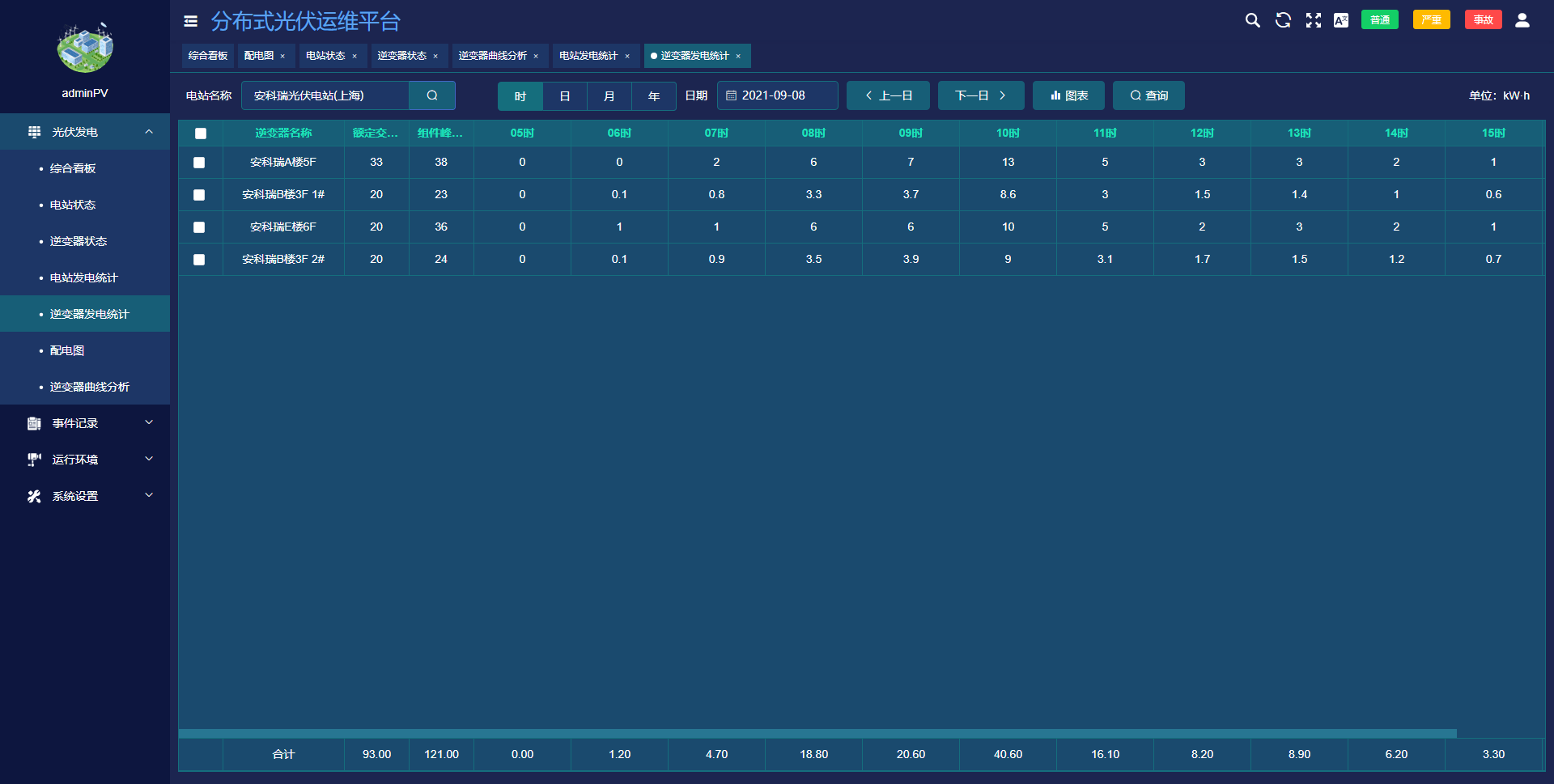

4.1.5 逆变器发电统计

●展示所选逆变器的时、日、月、年发电量统计报表

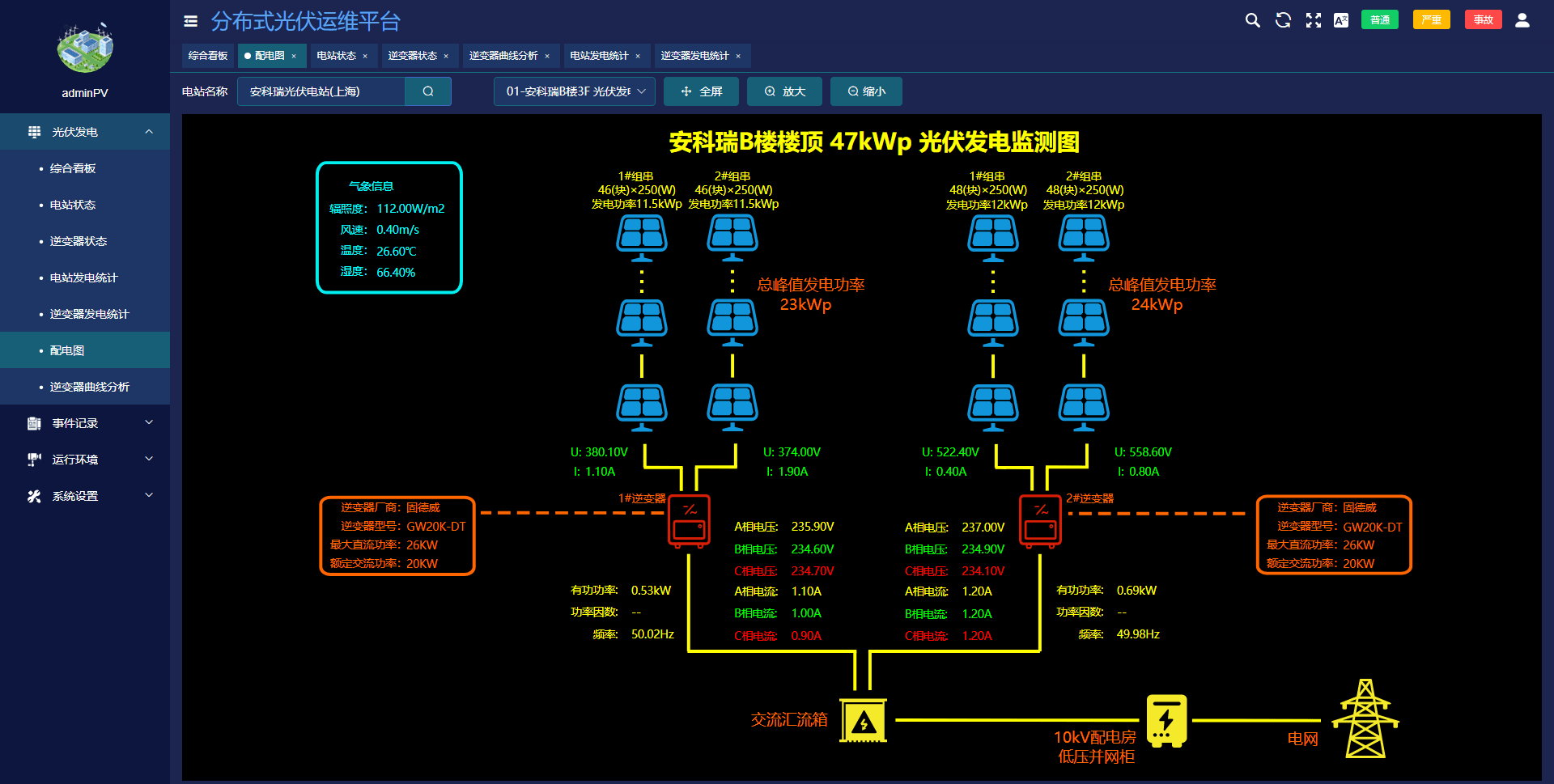

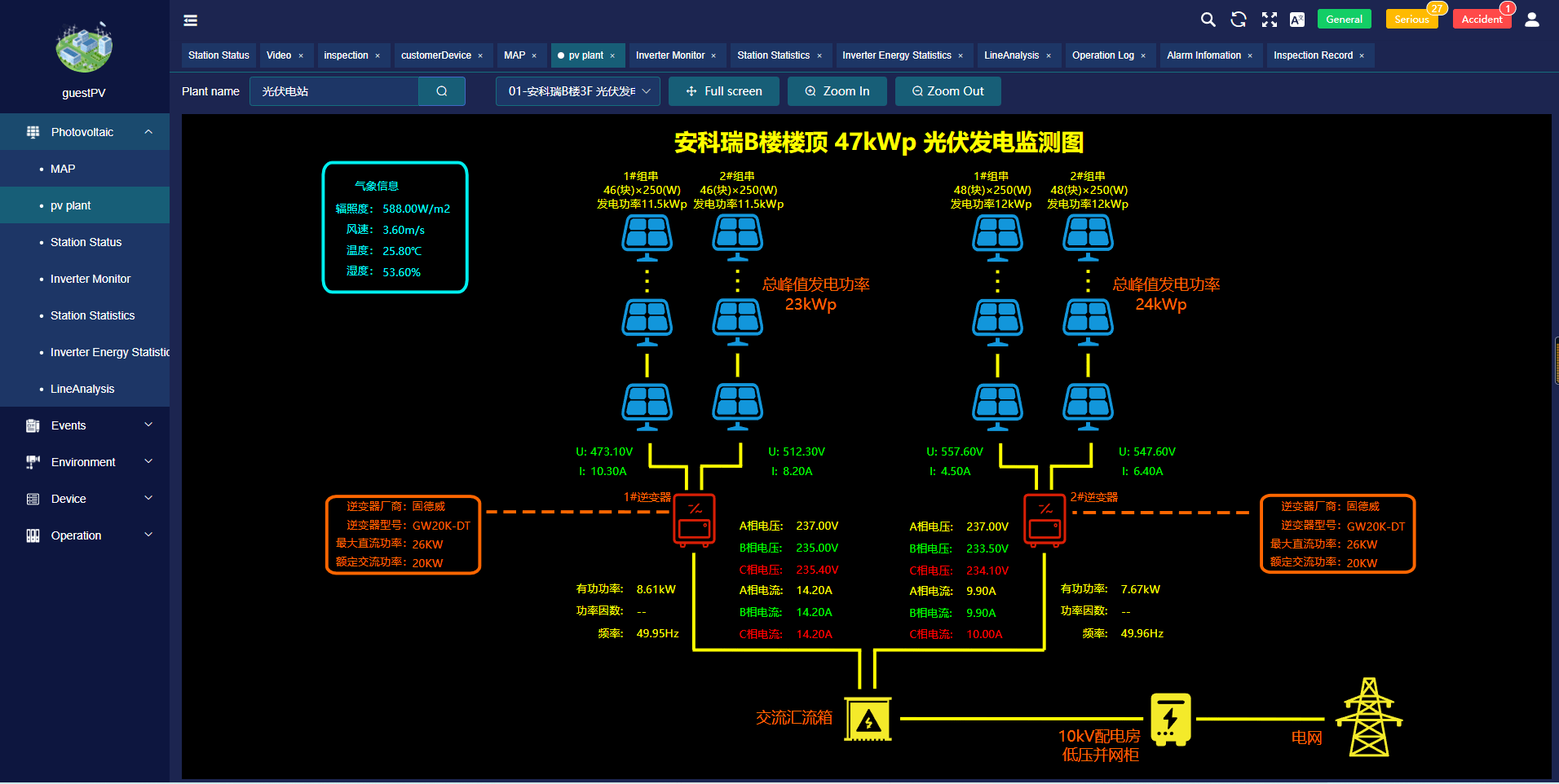

4.1.6 配电图

●实时展示逆变器交、直流侧的数据。

●展示当前逆变器接入组件数量。

●展示当前辐照度、温湿度、风速等环境参数。

●展示逆变器型号及厂商。

4.1.7 逆变器曲线分析

●展示交、直流侧电压、功率、辐照度、温度曲线。

4.2 事件记录

●操作日志：用户登录情况查询。

●短信日志：查询短信推送时间、内容、发送结果、回复等。

●平台运行日志：查看仪表、网关离线状况。

●报警信息：将报警分进行分级处理，记录报警内容，发生时间以及确认状态。

4.3 运行环境

●视频监控：通过安装在现场的视频摄像头，可以实时监视光伏站运行情况。对于有硬件条件的摄像头，还支持录像回放以及云台控制功能。

5、系统硬件配置

5.1 交流220V并网AC 220V grid connection

交流220V并网的光伏发电系统多用于居民屋顶光伏发电，装机功率在8kW左右。

部分小型光伏电站为自发自用，余电不上网模式，这种类型的光伏电站需要安装防逆流保护装置，避免往电网输送电能。光伏电站规模较小，而且比较分散，对于光伏电站的管理者来说，通过云平台来管理此类光伏电站非常有必要，安科瑞在这类光伏电站提供的解决方案包括以下方面：

光伏运维云平台

AcrelCloud-1200

监测光伏发电功率、发电量、功率曲线、发电日月年报表、设备信息、故障报警、气象数据等

应用于单台逆变器数据采集和上传云平台

智能网关

ANet-1E1S1-4G

嵌入式linux系统，网络通讯方式具备Socket方式，支持XML格式压缩上传，提供AES加密及MD5身份认证等安全需求，支持断点续传，支持Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104协议

防逆流装置

防止光伏系统向电网输送功率，用于单相光伏发电系统

户用逆变器

逆变器推荐：

华为户用逆变器SUN2000-5/6/8/10/12KTL-M1

固德威GW8000-DT

锦浪GCI-1P(4-6)K，GCI-1P(9-10)K

推荐通讯方式RS485

RS485

5.2 交流380V并网AC

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》，8kW~400kW可380V并网，超出400kW的光伏电站视情况也可以采用多点380V并网，以当地电力部门的审批意见为准。这类分布式光伏多为工商业企业屋顶光伏，自发自用，余电上网。分布式光伏接入配电网前，应明确计量点，计量点设置除应考虑产权分界点外，还应考虑分布式电源出口与用户自用电线路处。每个计量点均应装设双向电能计量装置，其设备配置和技术要求符合 DL/T 448 的相关规定，以及相关标准、规程要求。电能表采用智能电能表，技术性能应满足国家电网公司关于智能电能表的相关标准。用于结算和考核的分布式电源计量装置，应安装采集设备，接入用电信息采集系统，实现用电信息的远程自动采集。

光伏阵列接入组串式光伏逆变器，或者通过汇流箱接入逆变器，然后接入企业380V电网，实现自发自用，余电上网。在380V并网点前需要安装计量电表用于计量光伏发电量，同时在企业电网和公共电网连接处也需要安装双向计量电表，用于计量企业上网电量，数据均应上传供电部门用电信息采集系统，用于光伏发电补贴和上网电量结算

部分光伏电站并网点需要监测并网点电能质量，包括电源频率、电源电压的大小、电压不平衡、电压骤升/骤降/中断、快速电压变化、谐波/间谐波 THD、闪变等，需要安装单独的电能质量监测装置。部分光伏电站为自发自用，余电不上网模式，这种类型的光伏电站需要安装防逆流保护装置，避免往电网输送电能，系统图如下。

这种并网模式单体光伏电站规模适中，可通过云平台采用光伏发电数据和储能系统运行数据，安科瑞在这类光伏电站提供的解决方案包括以下方面：

光伏运维云平台

监测光伏发电功率、发电量、功率曲线、发电日月年报表、设备信息、故障报警、气象数据等

应用于多台逆变器、计量仪表及气象数据采集和上传云平台

应用于单台逆变器数据采集和上传云平台

智能网关

ANet-1E1S1-4G

嵌入式Linux系统，网络通讯方式具备Socket方式，支持XML格式压缩上传，提供AES加密及MD5身份认证等安全需求，支持断点续传，支持Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104协议

电能质量监测

电网频率 ,电压、电流有效值,有功功率、无功功率、视在功率及功率因数,电压偏差,频率偏差,三相电压不平衡度、三相电流不平衡度；三相电压、电流各序分量；基波电压、电流，功率、功率因数、相位等,谐波（2～50 次）。包括电压、电流的总谐波畸变率、各次谐波电压、电流含有率、有效值、功率等,谐波群 ,间谐波 电压波动、闪变。可输入57.7V/100V 或 220V/380V 。

静态无功补偿

光伏并网时主要提供有功功率，这样市电侧有功减少，而无功不变，这样会导致功率因数降低，通过无功补偿装置可以提高系统功率因数。

防逆流装置

防止光伏系统向电网输送功率，用于三相光伏发电系统

直流电表

电压输入DC750V，电流输入DC300A/75mV，在分布式光伏项目中适用于储能回路等直流信号设备电量测量和电能计量使用

逆变器Inverter

逆变器推荐：

阳光电源组串式逆变器SG(30~110)CX系列、SG136TX、SG225HX、SG320HX

华为商用逆变器SUN2000-30/36/40KTL-M3、SUN2000-60KTL-M0、SUN2000-100KTL-M0

固德威GW（25~80）K-MT、GW100K-HT、GW120K-HT、GW136K-HTH等

锦浪GCI-3P(12-25)K、GCI-(25-110)K、GCI-(125-230K)-EHV-5G等

推荐通讯方式RS485
