文章列表前端成形与后端变身
学习目标
熟悉项目前端工程结构
熟悉Weex的在移动端的好处
熟悉移动端列表页面的结构与开发过程
熟悉生产与测试环境的数据库差异
熟悉Mycat技术的开发与实战技巧
掌握分库分表的设计技巧
掌握Mycat自定义分表算法开发
1.前端工程结构

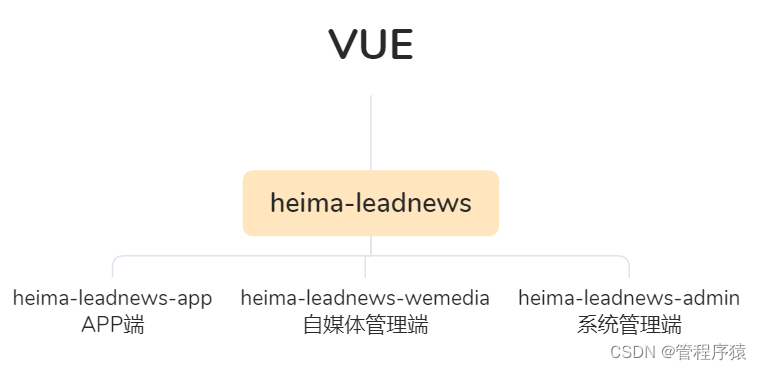

前端工程基于VUE技术，分为3个独立的项目：
- heima-leadnews-app：移动端的功能实现；
- heima-leadnews-wemedia：自媒体系统的前端实现；
- heima-leadnews-admin：管理系统的前端实现；
1.1 环境准备
-
Nodejs已安装
安装资料文件夹下的node即可
-
Cnpm、Nrm、Webpack
安装完nodejs以后会自动安装npm,但是npm的镜像源是国外的站点，所以建议使用cnpm,或者把npm的镜像源设置为taobao镜像源也是可以的
需要安装webpack 全局安装
-
Weex Toolkit
安装weex的toolkit
npm i -g weex-toolkit weex -v // 查看当前weex工具版本 -
WebStorm
1.1.1 导入工程
导入资料文件夹下的原始项目heima-leadnews-app这个客户端项目即可，后续的项目随着课程的深入会依次导入其他项目，在当天资料中解压heima-leadnews-app.zip文件，拷贝到一个没有中文和空格的目录，使用web storm工具打开即可

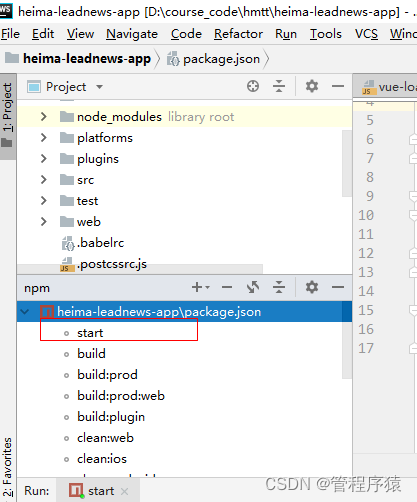

1.1.2 测试运行
执行命令
运行效果
在命令行运行 npm run serve 默认浏览器便会到开对应网页。
也可使用Playground扫描页面上的二维码，在手机上体验网页。

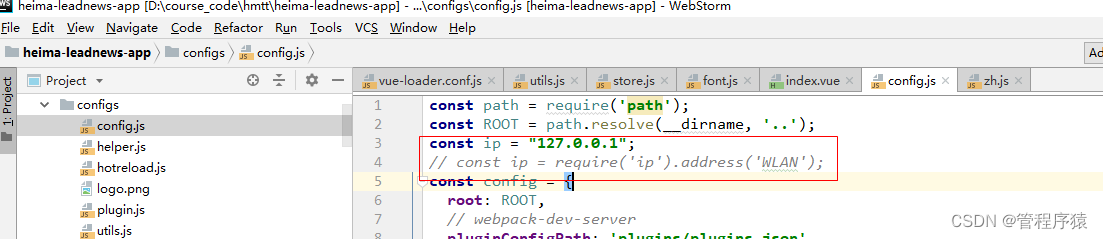

注意：项目默认选用无线网络运行，如需修改，可以修改config/config.js和webpack.dev.conf.js文件中的下列代码：
注：手机扫描时，手机和电脑应该在同一局域网内。
1.2 weex 跨终端前端框架
https://weex.apache.org/zh/guide/introduction.html
Weex 致力于使开发者能基于通用跨平台的 Web 开发语言和开发经验，来构建 Android、iOS 和 Web 应用。简单来说，在集成了 WeexSDK 之后，你可以使用 JavaScript 语言和前端开发经验来开发移动应用。

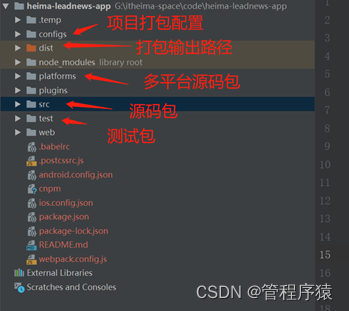

1.3 工程结构说明

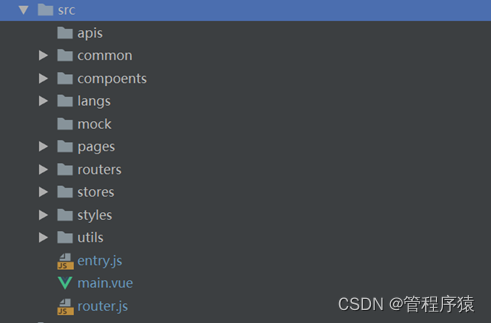

1.4 源码结构
-
apis ：按页面存放各个页面的api文件
-
common ：存放公共配置和api
-
compoents ：存放公用组件
-
langs ：存放国际化语言包
-
mock ：存放单元测试数据
-
pages ：存放页面源码
-
routers ：存放路由配置源码
-
stores : 存放本地缓存源码
-
styles ：存放样式源码
-
utils ：存放通用工具类
1.5 WEEX UI
一个基于 Weex 的富交互、轻量级、高性能的 UI 组件库
官方文档：https://alibaba.github.io/weex-ui/#/cn/
2.文章列表前端开发
为提高开发效率，项目可使用weex-ui快速开发，选用的列表样式参考：
https://alibaba.github.io/weex-ui/#/cn/packages/wxc-tab-page/
2.1 创建文件
创建src/apis/home/api.js文件，用于封装Home页面文章数据请求
function Api(){var vue;
}
Api.prototype = {setVue : function(vue){this.vue = vue;},// 加载数据loaddata : function(params){let dir = params.loaddirlet url = this.getLoadUrl(dir)return new Promise((resolve, reject) => {this.vue.$request.get(url,params).then((d)=>{resolve(d);}).catch((e)=>{reject(e);})})},// 保存展现行为数据saveShowBehavior : function(params){let ids = [];for(let k in params){if(params[k]){ids.push({id:k});}}console.log(params)if(ids.length>0){let url = this.vue.$config.urls.get('show_behavior')return new Promise((resolve, reject) => {this.vue.$request.post(url,JSON.stringify({equipmentId:1,articleIds:ids})).then((d)=>{d.data=idsresolve(d);}).catch((e)=>{reject(e);})})}},// 区别请求那个URLgetLoadUrl : function(dir){let url = this.vue.$config.urls.get('load')if(dir==0)url = this.vue.$config.urls.get('loadnew')else if(dir==2)url = this.vue.$config.urls.get('loadmore')return url;}
}export default new Api()
创建src/pages/home/config.js文件，用于封装频道Tab页名称和样式
export default {tabTitles: [{title: '动态',id:'__dyna__'},{title: '推荐',id:'__all__'},{ title: 'JAVA',id:1},{ title: 'Python',id:2},{title: 'VUE',id:3},{title: 'WEEX',id:4},{title: '大数据',id:5},{title: 'Docker',id:6},{title: '其它',id:0}],tabStyles: {bgColor: '#FFFFFF',titleColor: '#9b9b9b',activeTitleColor: '#3D3D3D',activeBgColor: '#FFFFFF',isActiveTitleBold: true,iconWidth: 70,iconHeight: 70,width: 120,height: 80,fontSize: 24,hasActiveBottom: true,activeBottomColor: '#3194ff',activeBottomHeight: 6,activeBottomWidth: 36,textPaddingLeft: 10,textPaddingRight: 10,normalBottomColor: 'rgba(0,0,0,0.4)',normalBottomHeight: 2,hasRightIcon: false,rightOffset: 100}
}
2.2 Model定义
2.2.1 在src/pages/home/index.vue中定义列表Model
data: () => ({api: null,// APIshownew: false,//是否显示loadnew动画showmore: false,//是否显示loadmore动画tabTitles: Config.tabTitles,//频道配置tabStyles: Config.tabStyles,//频道样式tabList: [],//列表数据集合tabPageHeight: 1334,//列表总高度params: {loaddir: 1,index: 0,tag: "__all__",size: 20,max_behot_time: 1559789043,min_behot_time: 1559789043},//列表数据请求参数ashow: {}//列表展示行为记录表
}),
2.3 实现Api
在src/apis/home/api.js中实现Api
首页API需实现load、loadnew、loadmore、show_behavior等后端接口的调用，其实现代码如下
function Api(){var vue;
}
Api.prototype = {setVue : function(vue){this.vue = vue;},// 加载数据loaddata : function(params){let dir = params.loaddirlet url = this.getLoadUrl(dir)return new Promise((resolve, reject) => {this.vue.$request.get(url,params).then((d)=>{resolve(d);}).catch((e)=>{reject(e);})})},// 保存展现行为数据saveShowBehavior : function(params){let ids = [];for(let k in params){if(params[k]){ids.push({id:k});}}console.log(params)if(ids.length>0){let url = this.vue.$config.urls.get('show_behavior')return new Promise((resolve, reject) => {this.vue.$request.post(url,JSON.stringify({equipmentId:1,articleIds:ids})).then((d)=>{d.data=idsresolve(d);}).catch((e)=>{reject(e);})})}},// 区别请求那个URLgetLoadUrl : function(dir){let url = this.vue.$config.urls.get('load')if(dir==0)url = this.vue.$config.urls.get('loadnew')else if(dir==2)url = this.vue.$config.urls.get('loadmore')return url;}
}export default new Api()
定义通用的url路径处理，common/conf.js中处理url
const config = {urls:{baseUrl:'/toutiao',load:'api/v1/article/load',loadmore:'api/v1/article/loadmore',loadnew:'api/v1/article/loadnew',// 解决多平台问题getBase : function(){if(weex.config.env.platform=='Web'){return config.urls.baseUrl;}else{return "http://m.toutiao.com"}},get:function(name){let tmp = config.urls[name];if(tmp)return config.urls.getBase()+"/"+tmp;elsereturn config.urls.getBase()+"/"+name;}},style:{main_bg:'#3296fa'}}
export default config
2.4 实现VIEW
Index.vue中template部分
VIEW包含头部功能条和文章列表组件，这两个组件采用column布局，其代码如下：
{{load_new_text}} | {{load_more_text}}
样式style
2.5 实现VM
核心方法
// 缓存国际化数据computed:{ },
// 初始化变量和页面样式
created () {},
methods: {// 列表项在可见区域展示后的事件处理show:function(id){ },// 上拉加载更多loadmore:function(){},// 下来刷新数据loadnew:function(){},// 正常加载数据load : function(){},// 列表数据转换成View需要的Model对象tanfer : function(data){ },// 频道页切换事件wxcTabPageCurrentTabSelected (e) {},// 兼容回调wxcPanItemPan (e) {},// 列表项点击事件wxcPanItemClicked(id){}
}实现代码
完整的代码：
{{load_new_text}} | {{load_more_text}}
1212 2.6 效果演示
3.Mycat集成
3.1 为什么使用Mycat

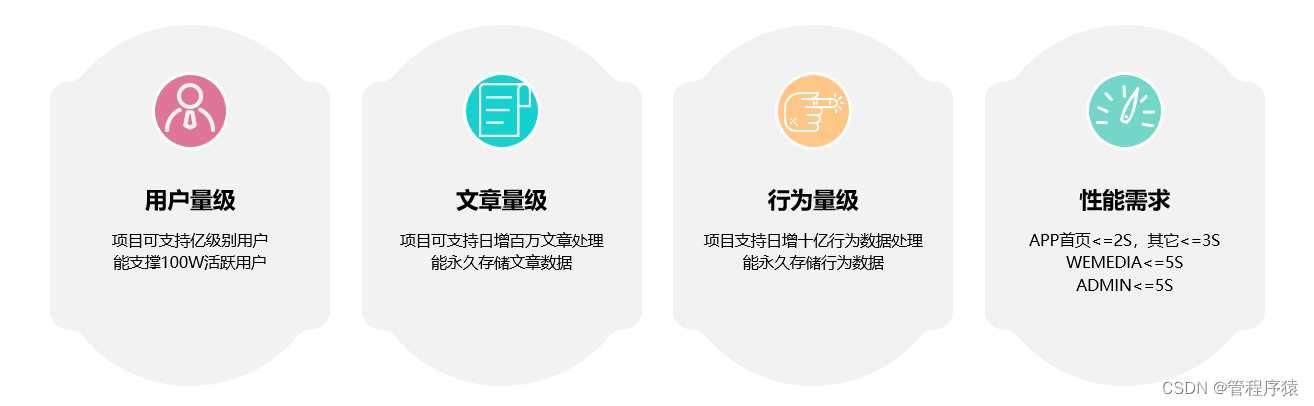

我们的项目设计目标如下图：
从中可以看出，有上亿级别的用户，单表存储已超出Mysql最优性能数据量区间，因此会导致数据库各种操作效率会非常低下，此时可以通过分库分表的方案来解决。Mycat是一款非常优秀的分布式数据库中间件。对读写分离和分库分表都有支持，而且比较易用，对原有的应用系统侵入比较小，系统改造比较易于实现。黑马头条项目将以此作为分库分表的中间拆分数据表，以实现设计目标。
3.2 Mycat概念
mycat相关介绍，请参考资料文件夹/Mycat权威指南.pdf
数据节点： DataNode:存储数据的节点，每个节点可以分配一个或多个数据表。
主机节点：Datahost：主机节点，每个主机可以分配一个或多个数据节点。
分表策略：根据分表策略决定数据写入到哪个节点。
管理信息：管理MYCAT连接和配置信息。
3.3 数据节点需求
按照黑马头条项目数据量需求，如何设计分库分表可参考以下示例：
- 用户数据表 ap_user
- 数据量1亿条
- 每日新增用户100万
- 一年大概会产生4亿条数据
一般情况下，一个优化后的MySQL单表可以存储1000万条数据。也是我们分表的基准。所以一年后约为4亿条数据，根据我们单表的1000万基准，划分40个节点。
以此类推，可规划出项目中每个数据库的DN节点数需求如下：
- app_info，需40个
- app_behavior，需50个
- wemedia，需6个
- crawlers，需6个
- admin，需4个
3.4 分库分表设计
除了节点需求之外，还需要设计每张表的分表数量，计算的方法类似节点的计算，但存在一些细节地方，详见以下说明：
- 需要考虑表是否扩容，数据量存表之后，如何扩容？
- 需要考虑分表的关键字段，是一个字段分表，还是复合字段分表？
- 需要考虑主键生成方式，托管方式还是编程式？
- 需要考虑分表数量
- 需要考虑分表存放的DN位置，如何均匀的分配节点上表数据存储，已达数据均匀的目的？
- 需要考虑是否进行读写分离（本例中不涉及，可线下探讨拓展）
- 需要考虑是否进行热备数据源（本例中不涉及，可线下探讨拓展）

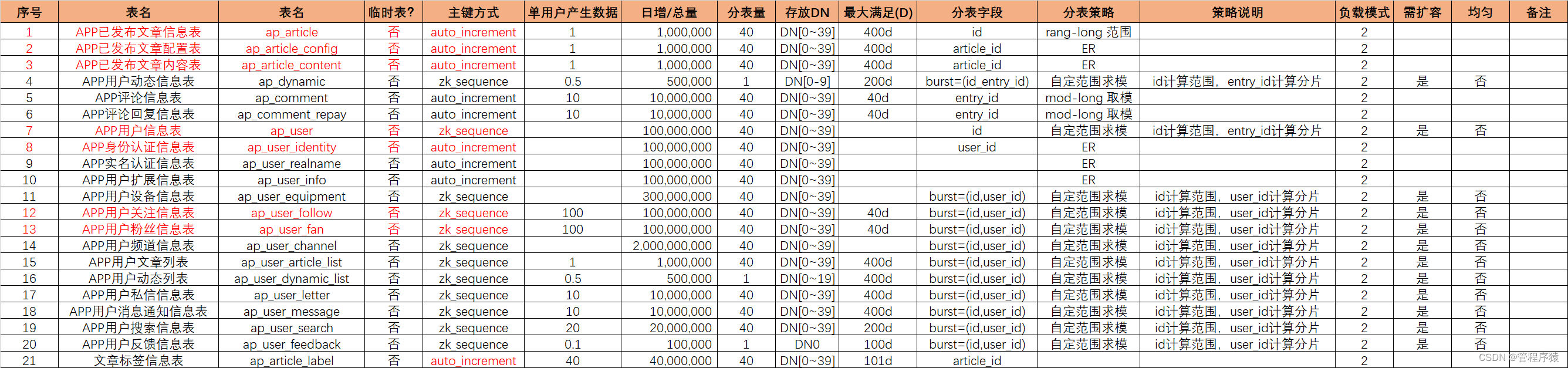

如app_info分库分表设计输出的信息如下（其它库表详见资料下《数据库路由设计.xlsx》）：
3.5 Mycat配置详解
MYCAT常用配置文件为一下4个：
server.xml
- 配置mycat连接信息
- 一些性能优化等管理信息
这里我们主要配置了连接信息:
123456 itheima-news
schema.xml
- 配置Mycat节点信息
- 配置Mycat主机信息
- 配置分表策略
- 一些连接信息或者读写分离主机配置
定义数据节点:
- name：数据节点名称
- dataHost：主机名称 跟dataHost name="HOST0"标签 name值对应
- database：节点的数据库名
定义主机节点：
select user() - name：主机节点名称
- minCon：最小连接线程
- maxCon：最大连接线程
- balance：负载均衡策略
- writeHost 该标签配置节点对应的mysql主机
定义表信息：
- name：数据库表名
- dataNode：该表在那些数据节点设置了分片
- autoIncrement：是否自增，如果设置为true,需要在sequence_db_conf.properties文件配置自增相关数据。
- rule:分片策略 mod-long40表示 主键求余40
rule.xml
该文件主要定义分表策略：
示例：
主键求余策略：
- 配置 function class指定分片算法 本例为求余算法
- 配置 tableRule 设置对那个字段执行分片操作 本例为id对40求余
40 id mod-long40 sequence_db_conf.properties
该文件为全局自增主键配置对于table定义了autoIncrement=“true” primaryKey="id"的表，需要配置全局自增序号（注意全大写）。
AP_ARTICLE=DNSQ
同时在DNSQ也就是app_seq表里插入一条记录：
INSERT INTO `app_seq`.`MYCAT_SEQUENCE` (`name`, `current_value`, `increment`) VALUES ('ap_article', '1000', '1000');
- current_value:为初始值
- increment：为每次获取序列的自增值，该值的数据根据对应表的数据新增速率设置。
3.6 Mycat项目集成
mycat的连接使用跟MySQL类似：只需要配置文件配置即可
# 数据库配置
mysql.core.jdbc.url=jdbc:mysql://localhost:8066/itheima-news?autoReconnect=true&useUnicode=true&characterEncoding=utf8&serverTimezone=Asia/Shanghai
mysql.core.jdbc.username=root
mysql.core.jdbc.password=654321
注意：这里密码做了反转处理，具体的情参考项目配置。本文使用的配置文件的全部内容在本文档所在文件下对应的名称。
4.路由开发
为便于管理维护Mycat的路由配置和自定分片算法的源码，在工程下创建service-mycat模块。
4.1 工程创建
- 在根项目下创建Maven module项目，项目名称为service-mycat，groupId:com.heima。创建后在根pom.xml中module元素中增加以下代码：
service-mycat
- 在service-mycat pom.xml中增加父项目信息：
heima-leadnews com.heima 1.0-SNAPSHOT
-
在service-mycat路径下拷贝dev、test、prod三个环境配置文件
-
service-mycat根路径下创建config文件夹（用于存放mycat的路由配置，便于持续部署），并拷贝‘资料/ mycat初始配置文件’下文件到config下
4.2 依赖导入
开发Mycat的分片策略，需要依赖Mycat-server-1.6.7.1-release.jar文件。在项目中以本地文件方式进行导入，操作步骤如下：
-
在service-mycat下新建文件夹libs
-
拷贝讲义资料下面的Mycat-server-1.6.7.1-release.jar到libs中
-
在service-mycat/pom.xml中做以下依赖配置
com.mycat mycat-server 1.0.0 system ${basedir}/libs/Mycat-server-1.6-release.jar 4.3 算法设计
在项目中分片字段规范命名为burst，类型为String，值格式为dataId-分表ID，dataId用于分组ID计算，为数据量提供扩展性；分表ID用于组内表的分配，其分片公式如下：
分片ID = *（dataId/volume） step +分表ID/mod **
-
Volume是每组分片的数据容量
-
Step是每组分片的DateNode数量
-
Mode是表在每组分片中的节点数量
4.4 算法实现
实现步骤如下：
-
创建类文件：com.heima.HeiMaBurstRuleAlgorithm
-
修改类继承AbstractPartitionAlgorithm 和实现RuleAlgorithm接口
-
在类中定义volume、step、mod三个变量，并提供set方法
-
实现calculate 等值分片DN计算方法（参数是burst值）
-
实现calculateRange范围分片DN计算方法（参数是burst值）
完整代码如下：
/*** 自定义多字段算法计算*/
public class HeiMaBurstRuleAlgorithm extends AbstractPartitionAlgorithm implements RuleAlgorithm {// 单组数据容量Long volume;// 单组DN节点数量Integer step;// 分片模Integer mod;public void init(){}/**** @param columnValue 数据ID-桶ID* @return*/public Integer calculate(String columnValue){if(columnValue!=null){String[] temp = columnValue.split("-");if(temp.length==2){try {Long dataId = Long.valueOf(temp[0]);Long burstId = Long.valueOf(temp[1]);int group = (int)(dataId/volume)*step;int pos = group + (int)(burstId%mod);System.out.println("HEIMA RULE INFO ["+columnValue+"]-[{"+pos+"}]");return pos;}catch (Exception e){System.out.println("HEIMA RULE INFO ["+columnValue+"]-[{"+e.getMessage()+"}]");}}}return 0;}/*** 范围计算* @param beginValue* @param endValue* @return*/public Integer[] calculateRange(String beginValue, String endValue){if(beginValue!=null&&endValue!=null){Integer begin = calculate(beginValue);Integer end = calculate(endValue);if(begin == null || end == null){return new Integer[0];}if (end >= begin) {int len = end - begin + 1;Integer[] re = new Integer[len];for (int i = 0; i < len; i++) {re[i] = begin + i;}return re;}}return new Integer[0];}public void setVolume(Long volume) {this.volume = volume;}public void setStep(Integer step) {this.step = step;}public void setMod(Integer mod) {this.mod = mod;}}
4.5 算法应用
在项目中主要用到50DN、40DN的可扩展分片算法，可定义成两个tableRule.
4.5.1 Burst5050
Burst5050单组有50个DN，单组容量为5亿，分50张表，每个DN上存储一张对应表；其定义在service-mycat/config/rule.xml中，定义代码为：
burst burst5050 500000000 50 50
4.5.2 Burst4040
Burst4040单组有40个DN，单组容量为4亿，分40张表，每个DN上存储一张对应表；其定义在service-mycat/config/rule.xml中，定义代码为：
burst burst4040 400000000 40 40
4.5.3 规则使用
在service-mycat/config/schema.xml中，可使用以上定义的规则，示例如下：
在service-mycat/config/sequence_db_conf.properties中去掉对应表的sequence配置：
AP_BEHAVIOR_ENTRY=...AP_COLLECTION=...
4.6 算法部署
-
进入到项目service-mycat项目根路径，运行mvn clean package打包命令打包项目
-
拷贝service-mycat/config下的文件到mycat安装目录下的config文件夹下
-
拷贝service-mycat/config下的文件到mycat安装目录下的config文件夹下
-
拷贝service-mycat/target/ service-mycat-1.0-SNAPSHOT.jar文件到mycat安装目录lib文件夹下
-
重启mycat服务
4.7 算法测试
算法测试分为工具测试和程序应用测试，工具测试用于开发过程中辅助开发人员，程序应用测试在此会说明项目中用到的方式，具体测试在后面的功能中进行演示。
注意：以下测试说明只针对带有burst复合字段分库分表的物理表。
4.7.1 工具测试

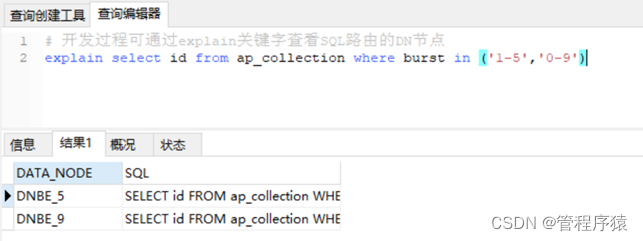

在mysql客户端工具中我们可以通过explain关键字查看sql会在哪些DN节点上执行。例：
4.7.2 BurstUtils类
此工具类用于拼接处理burst，定义在utils工程下com.heima.common.BurstUtils，其实现代码如下：
/*** 分片桶字段算法*/
public class BurstUtils {public final static String SPLIT_CHAR = "-";/*** 用-符号链接* @param fileds* @return*/public static String encrypt(Object... fileds){StringBuffer sb = new StringBuffer();if(fileds!=null&&fileds.length>0) {sb.append(fileds[0]);for (int i = 1; i < fileds.length; i++) {sb.append(SPLIT_CHAR).append(fileds[i]);}}return sb.toString();}/*** 默认第一组* @param fileds* @return*/public static String groudOne(Object... fileds){StringBuffer sb = new StringBuffer();if(fileds!=null&&fileds.length>0) {sb.append("0");for (int i = 0; i < fileds.length; i++) {sb.append(SPLIT_CHAR).append(fileds[i]);}}return sb.toString();}
}
4.7.3 程序-数据插入
在程序中要正确的插入数据，需要给对应表增加burst字段，并在程序中拼接字段值，同时数据主键id的值需要在程序中生成（既项目中使用ZKSEQUENCE方式生成），例：
程序中拼接字段值：
alb.setId(sequences.sequenceApLikes());//设置主键
alb.setBurst(BurstUtils.encrypt(alb.getId(),alb.getBehaviorEntryId()));//设置分片
Mapper.xml中正常插入：
insert into ap_likes_behavior (id, behavior_entry_id, entry_id, type, operation, created_time,burst)values (#{id}, #{behaviorEntryId}, #{entryId}, #{type}, #{operation},#{createdTime},#{burst})
4.7.4 程序-数据查询
- 【问题】
数据查询的问题有两点：
1、不能明确数据id，所以无法直接拼接burst
2、 burst字段用于分片，写在where条件之后不够优雅
- 【解决方案】
第一个问题查询时可假定id为0，既默认为在第一组中查询，以后有多组时可以默认每组第一个数据id；这样设计的原因是只要组容量内的id和第一个数据id计算出的结果一致。
第二个问题可以通过Mycat提供的注解语法优雅的编写我们的SQL。
- 【示例】
综合以上解决思路，代码实现的示例如下：
以上代码在Mycat中执行，首先会执行注解代码确定SQL路由的指定节点，然后再分发SQL具体执行。其中注解中的burst有多个可以使用in，其值需用$连接（由于burst字段完全有后端程序控制值，所以这里不存在外部安全问题），否则会抛出预编译参数不匹配的问题。
4.7.5 程序-数据更新
数据更新请参考《数据查询》
4.7.6 程序-数据删除
数据删除请参考《数据查询》
5.后端程序改造
5.1 ap_article
已实现的文章列表查询功能，分了40个表，对于查询功能暂无需调整。
5.2 ap_show_behavior
ap_show_behavior数据是通过批量方式插入的，集成Mycat之后，需要使用注解，以便实现注解的托管生成。
/*!mycat:catlet=io.mycat.route.sequence.BatchInsertSequence */insert into ap_show_behavior ( entry_id, article_id,is_click, show_time, created_time) values (#{entryId}, #{item},0, now(),now())
ation},#{createdTime},#{burst})
