1、linux内核epoll相关数据结构

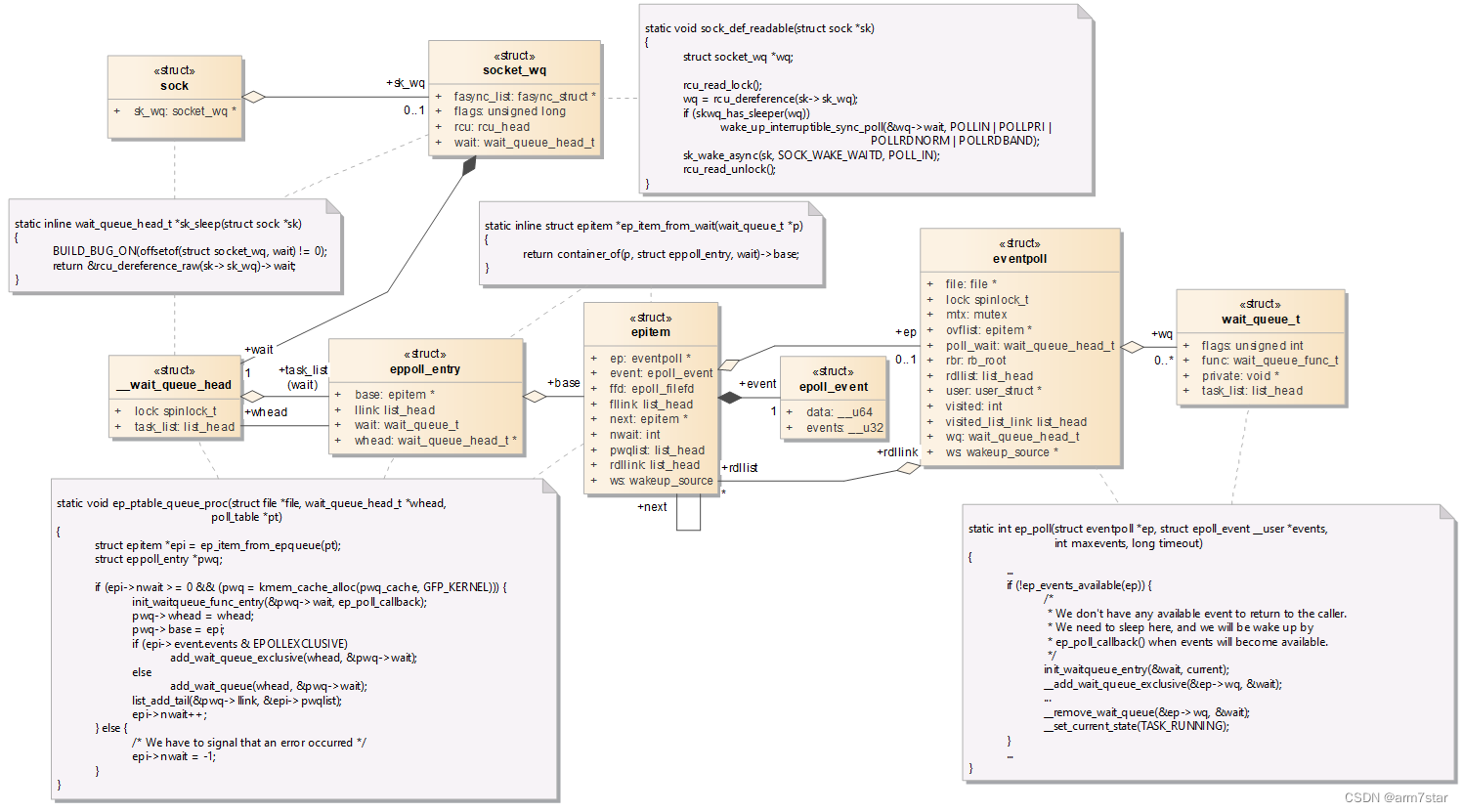

1.1、epoll相关数据结构类图

1.2、关键数据结构说明

socket_wq结构体包含一个__wait_queue_head成员，__wait_queue_head用于连接wait_queue_t链表，对于epoll而言就是连接eppoll_entry；

eppoll_entry包含一个epitem，epitem包含一个epoll_event以及eventpoll，epoll_event也就是监听的事件以及用户态传递过来的一个额外数据，eventpoll包含等待链表以及就绪的epitem链表，阻塞线程挂在eventpoll的等待链表。

2、epoll代码实现

2.1、eppoll_entry加入到socket_wq等待链表(epoll_ctl)

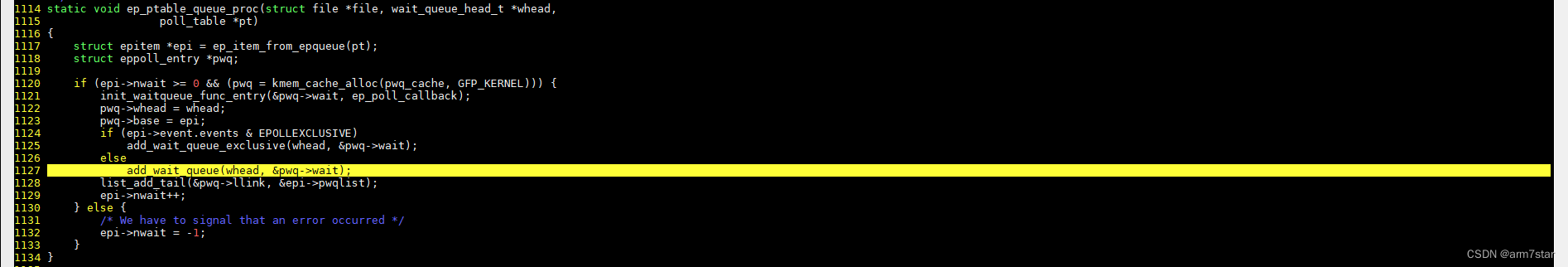

epoll_ctl系统调用为SYSC_epoll_ctl，SYSC_epoll_ctl调用ep_ptable_queue_proc创建并初始化eppoll_entry，然后加入到socket_wq。

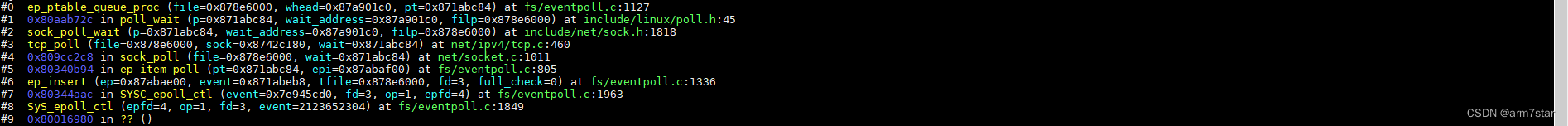

SYSC_epoll_ctl系统调用栈:

2.2、阻塞任务添加到eventpoll等待链表(epoll_wait)

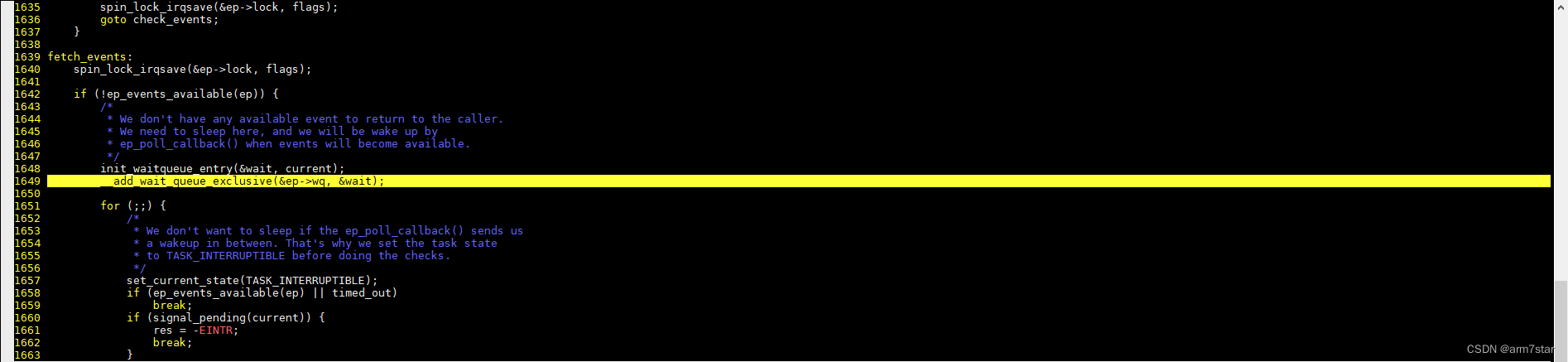

epoll_wait系统调用为SyS_epoll_wait，SyS_epoll_wait调用ep_poll，ep_poll调用ep_events_available检查是否有就绪的事件，如果没有就绪的事件，则调用__add_wait_queue_exclusive将当前线程加到eventpoll的等待队列。

2.3、任务切换(schedule)

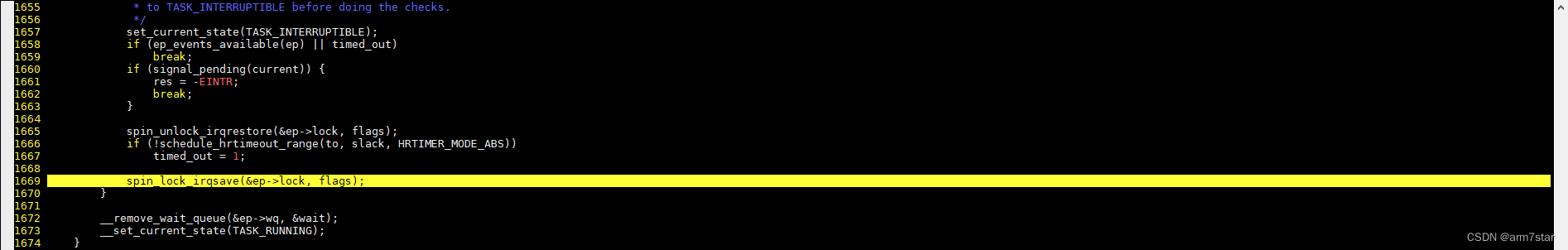

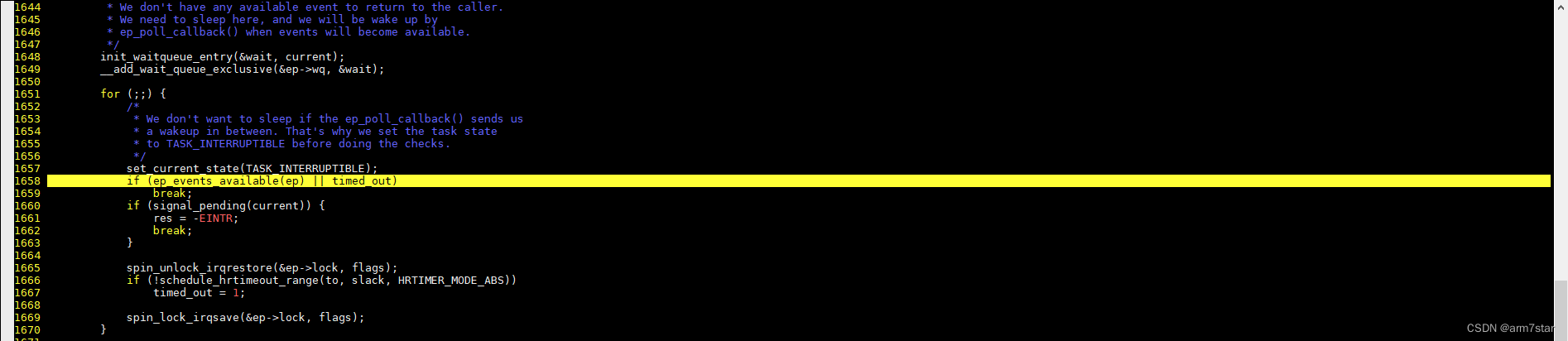

当前线程加到eventpoll的等待队列之后，"循环"等待事件，等待过程可能被其他操作唤醒，所以唤醒之后不一定有就绪事件，所以for循环调用ep_events_available再次检查是否有就绪事件，并检查timed_out是否超时；在任务进入睡眠之前调用signal_pending检查是否有挂起的信号要处理，如果有信号要处理，那么不能进入睡眠状态，需要先处理挂起的事件；如果没有就绪事件也没有超时，另外也没有挂起的事件，那么调用schedule_hrtimeout_range进行任务切换。

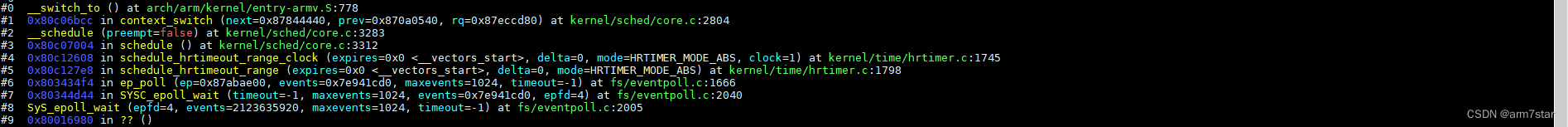

epoll_wait内核调用栈:

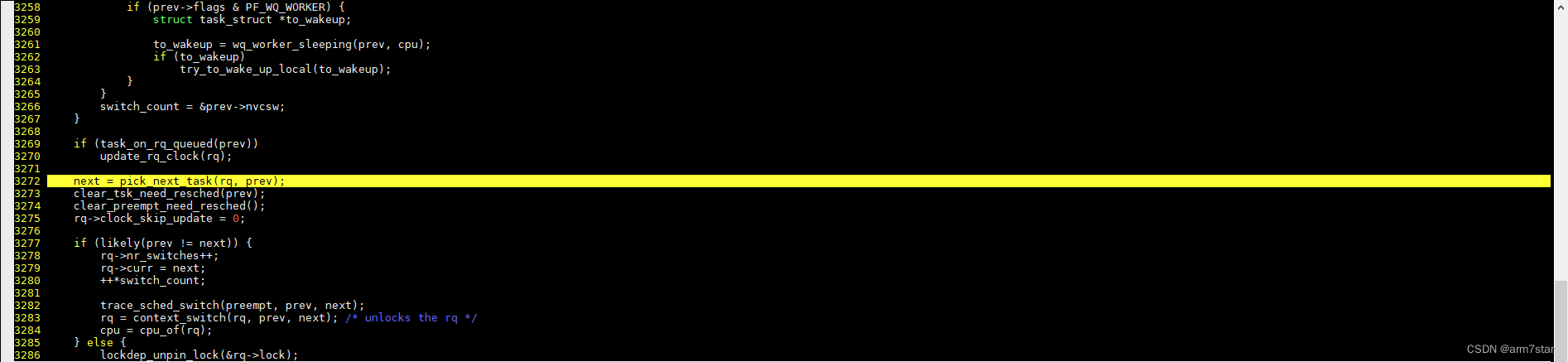

schedule_hrtimeout_range检查是否有传递超时时间，如果没有超时时间，那么不需要启动超时定时器直接调用schedule，schedule保存当前阻塞任务的上下文，然后选择下一个就绪任务执行。

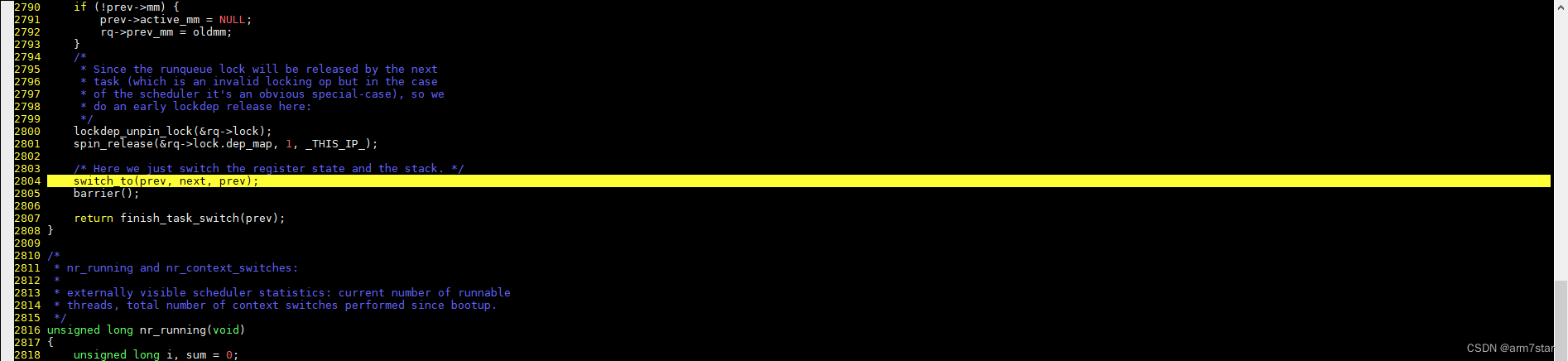

调用switch_to切换任务上下文:

切换调用栈:

3、socket可读事件处理

3.1、tcp收到数据(sock_def_readable)

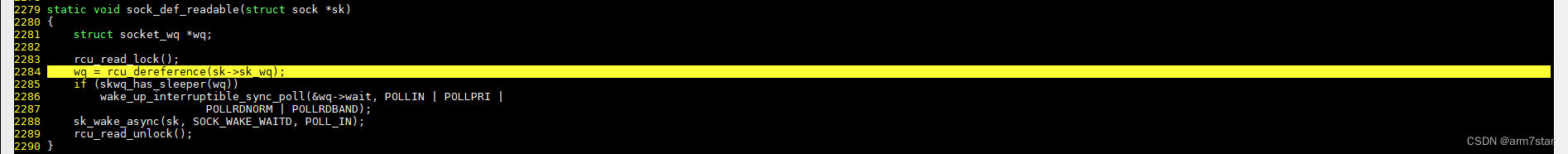

tcp协议栈收到数据之后调用sock_def_readable检查是否有等待任务；sock_def_readable调用skwq_has_sleeper检查socket等待链表是否不为空(这里的等待链表不是阻塞的任务)，如果等待链表不为空，调用wake_up_interruptible_sync_poll唤醒等待链表。

3.2、监听事件检查

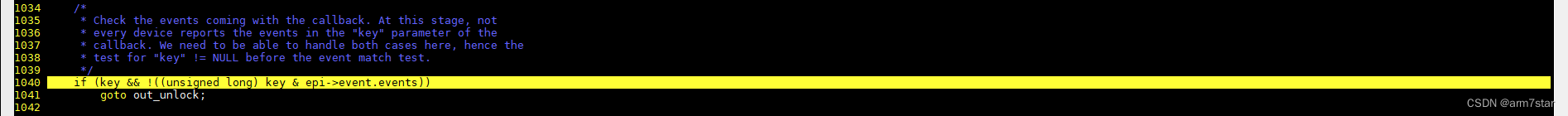

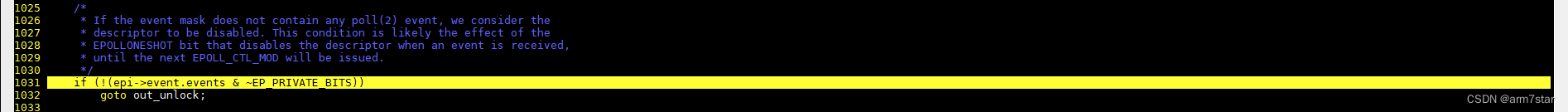

等待链表的回调函数为ep_poll_callback，sock_def_readable最终调用ep_poll_callback，ep_poll_callback检查epitem的event.events是否有poll任何事件，如果没有poll任务事件，那么不需要处理。

检查是否有监听当前的事件，如果没有监听那么也不需要处理。

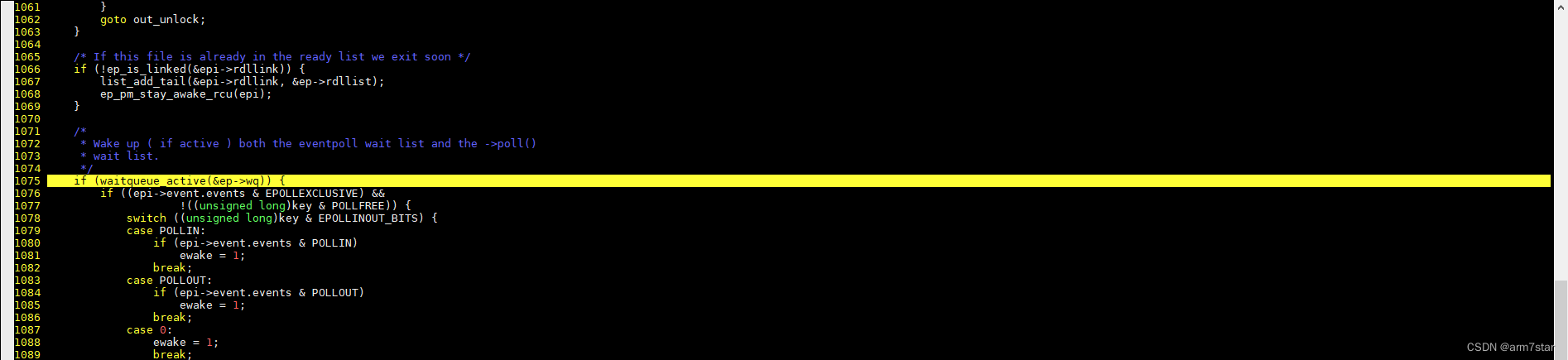

检查epitem是否已经在rdllink就绪链表里面，如果已经在就绪链表里面，不需要再次加入就是链表，如果不在，那么调用list_add_tail将epitem添加到eventpoll的就绪链表rdllist。

3.3、唤醒阻塞任务

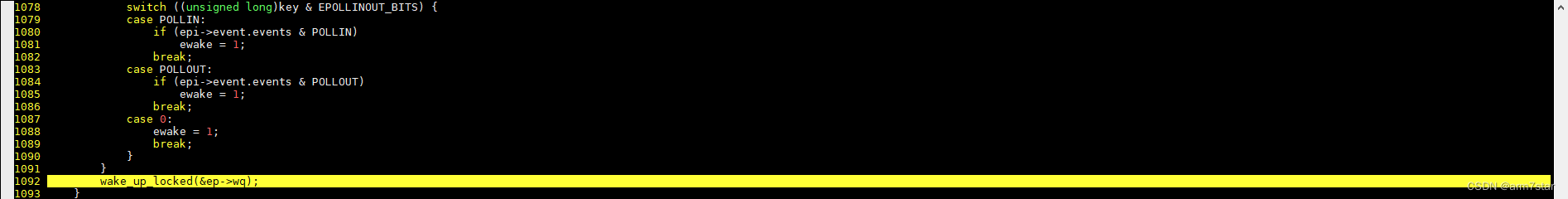

将就绪的epitem添加到就绪链表之后，调用epitem检查eventpoll的等待链表是否有阻塞的任务。

eventpoll的等待链表有阻塞任务，调用wake_up_locked唤醒eventpoll的等待链表任务。

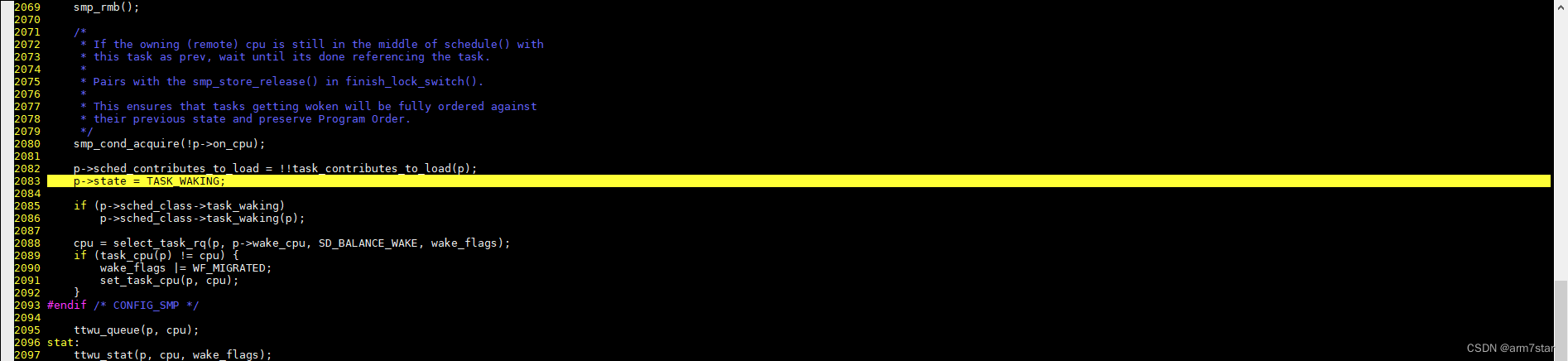

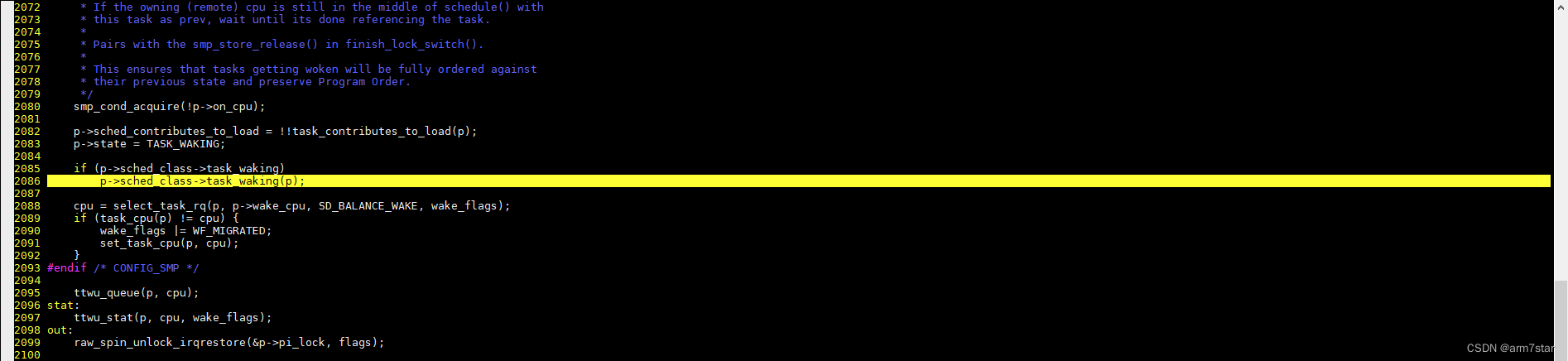

wake_up_locked最终调用try_to_wake_up唤醒阻塞的任务，try_to_wake_up将阻塞任务的状态更新为TASK_WAKING。

调用task_waking_fair更新任务的时间片相关时间值，任务睡眠期间没有随系统更新。

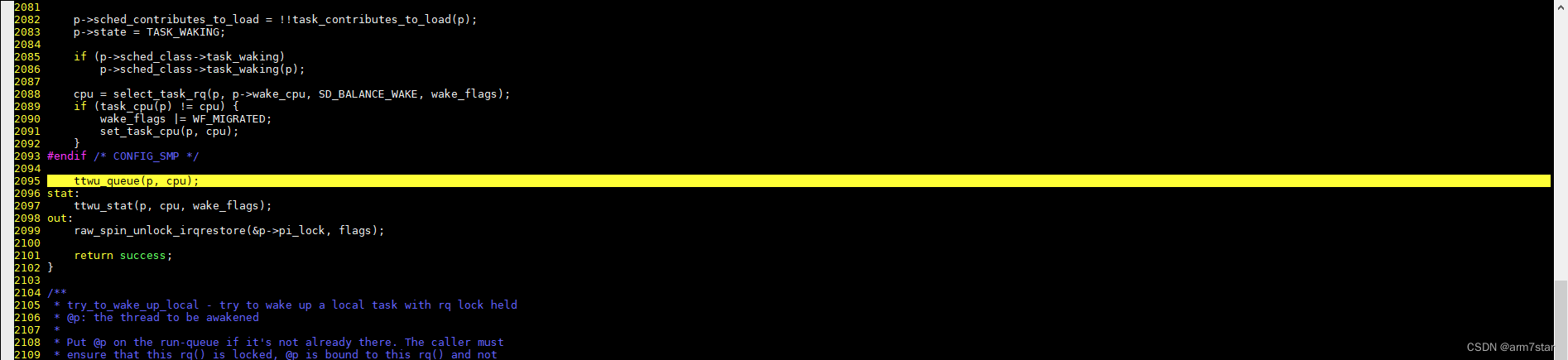

选择唤醒任务运行的线程，调用ttwu_queue将任务添加到目标cpu的就绪任务队列。

任务放入就绪队列之后，下次被调度将恢复阻塞是的上下文也就是恢复到epoll_wait切换出去的地方继续执行。

4、epoll_wait返回

sock_def_readable唤醒epoll_wait阻塞的线程之后，阻塞的线程回到epoll_wait继续执行。

4.1、阻塞任务被唤醒继续执行

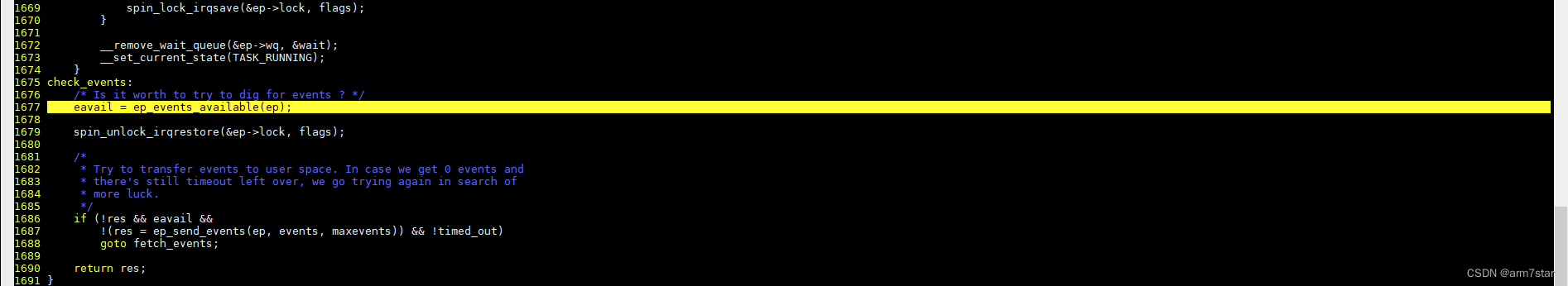

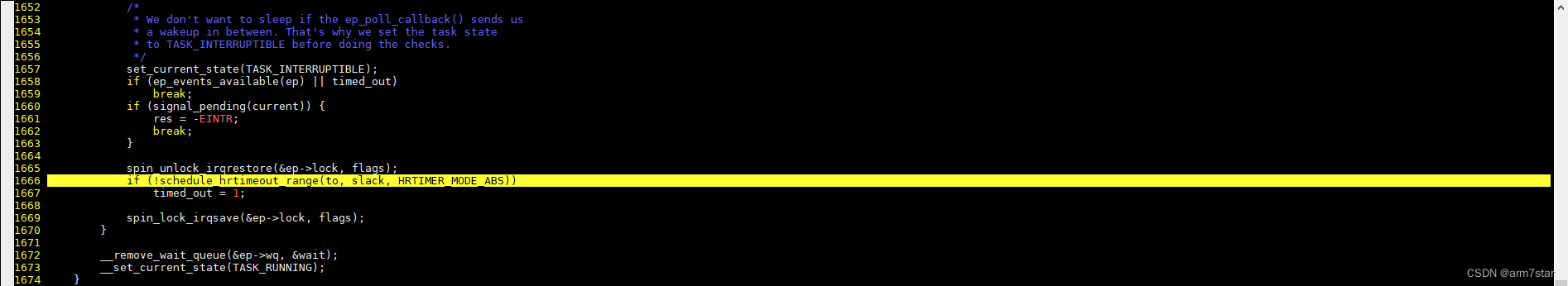

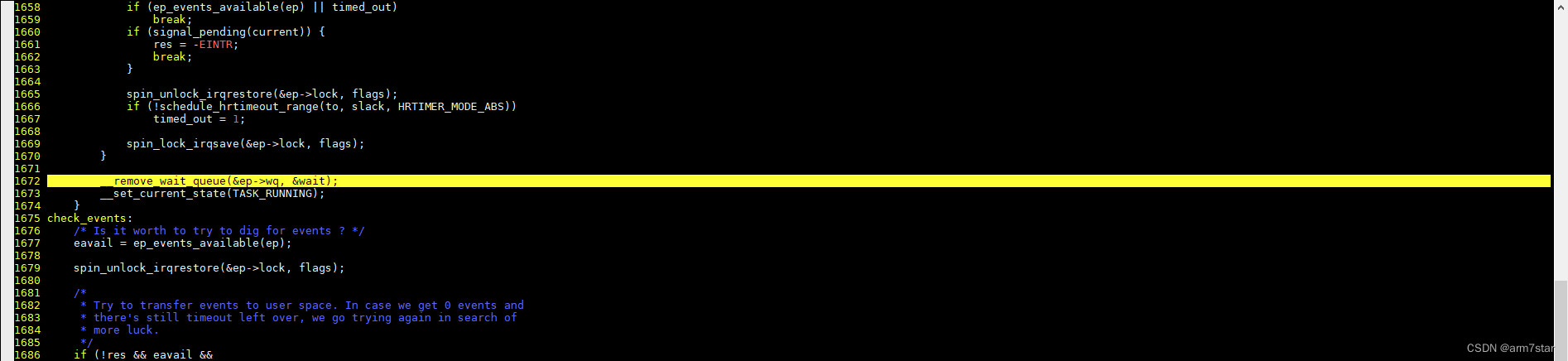

阻塞任务唤醒之后，继续执行上下文切换处的代码，schedule_hrtimeout_range内部检查是否是定时器超时导致的唤醒并返回是否超时，如果超时，则设置timed_out为1，否则timed_out为0，如果超时了，后面肯定不能继续阻塞等待事件了，如果因为别的事件导致的任务被唤醒，那么需要继续等待事件。
