Super Vlan作用

Super Vlan类型

Super Vlan通信规则

华为Super Vlan配置

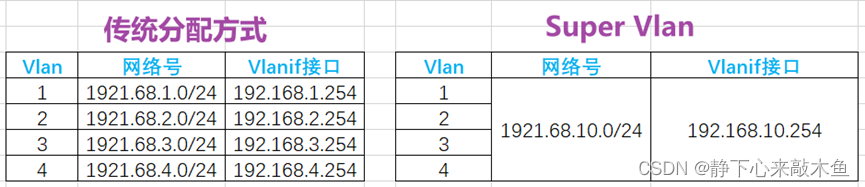

传统Vlan部署中，一个Vlan对应一个网段和一个Vlanif接口来实现Vlan间的通信

造成了IP地址的浪费，因此提出了Super Vlan技术

Super Vlan作用

Super Vlan又称为聚合，可以实现相同网段但不同Vlan之间的通信，节约IP地址

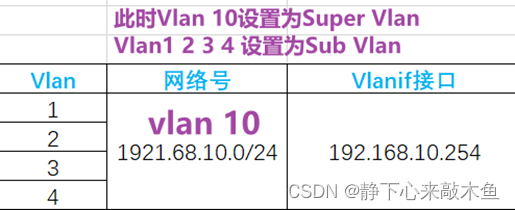

即：为不同的Vlan分配相同的网段和相同的Vlanif接口

只需一个Vlanif接口作为不同Vlan的共同网关

Super Vlan类型

分为Super Vlan和Sub Vlan两种类型

Super Vlan

此Vlan只建立三层Vlanif接口，作为不同Vlan的网关，不包含物理接口

Sub Vlan

此Vlan只包含物理接口，无Vlanif三层接口，隔离广播域

Super Vlan和Sub Vlan的关系

一个Suber Vlan可以包含一个或者多个Sub Vlan

Super Vlan使得不同的Sub Vlan内的主机可以共用一个或多个网关

Super Vlan通信规则

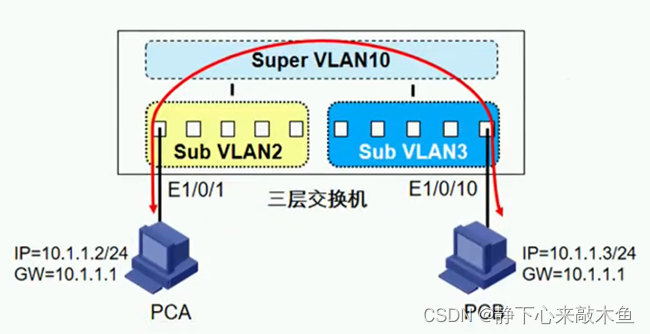

Sub Vlan之间互通

由于Sub Vlan之间广播隔离，无法直接互通

此时就需要在Suber Vlan上开启ARP代理（Vlan间的ARP代理） 实现不同vlan间的通信

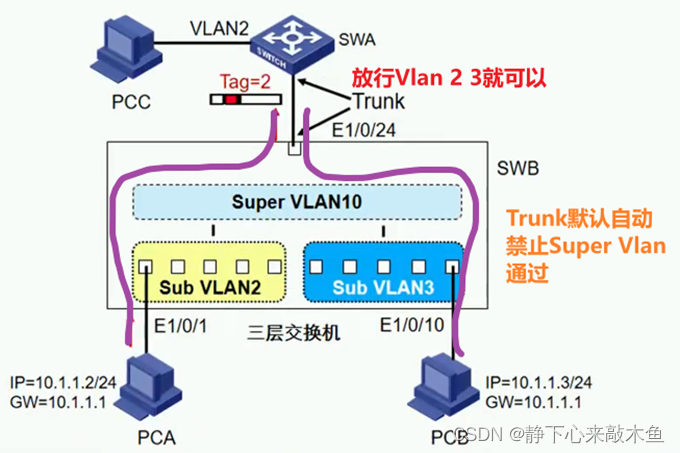

Sub Vlan与外部的二层通信

Super vlan只是一个三层网关的作用

在Sub Vlan二层通信时不会通过Super（即设备在向外发包是不会打上Super Vlan的标签的）

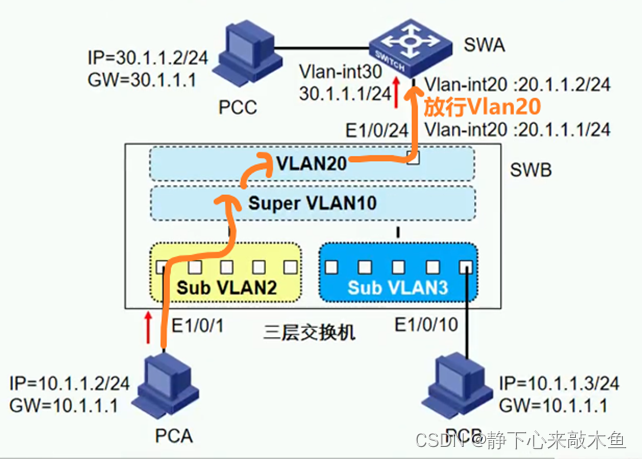

Sub Vlan与外部的三层通信

就通过Super Vlan当作三层网关通过路由去往外部

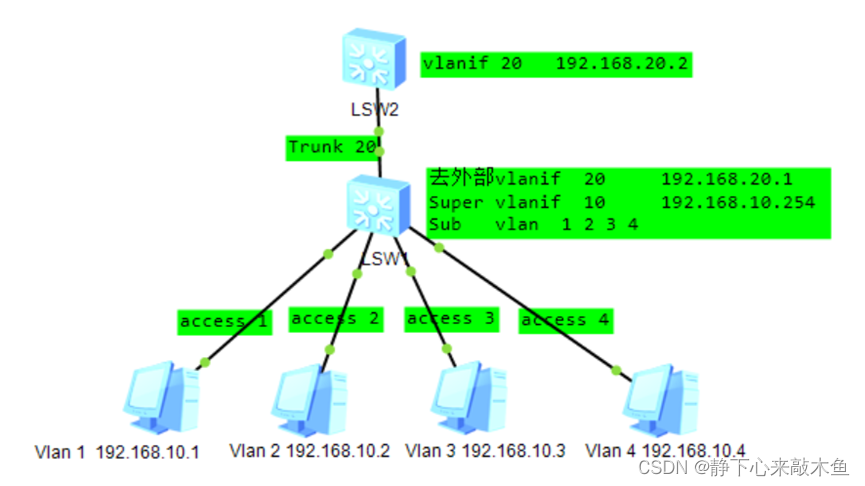

华为Super Vlan配置

先创建并配置Sup Vlan，再创建并配置Super Vlan

创建所需的Vlan

Vlan batch 1 2 3 4 10

配置Super、Sub Vlan

Vlan 10

 Aggregate-vlan      配置Vlan10为Super Vlan

 Access-vlan 1 2 3 4   配置Vlan1、2、3、4为Sub Vlan

配置Super Vlan的三层地址

Int vlanif 10

 Ip address 192.168.10.254 24

 Arp-proxy inter-sub-vlan-proxy enablr   开启Vlan间的ARP代理

验证Super Vlan信息

Display super-vlan
