1> 定义

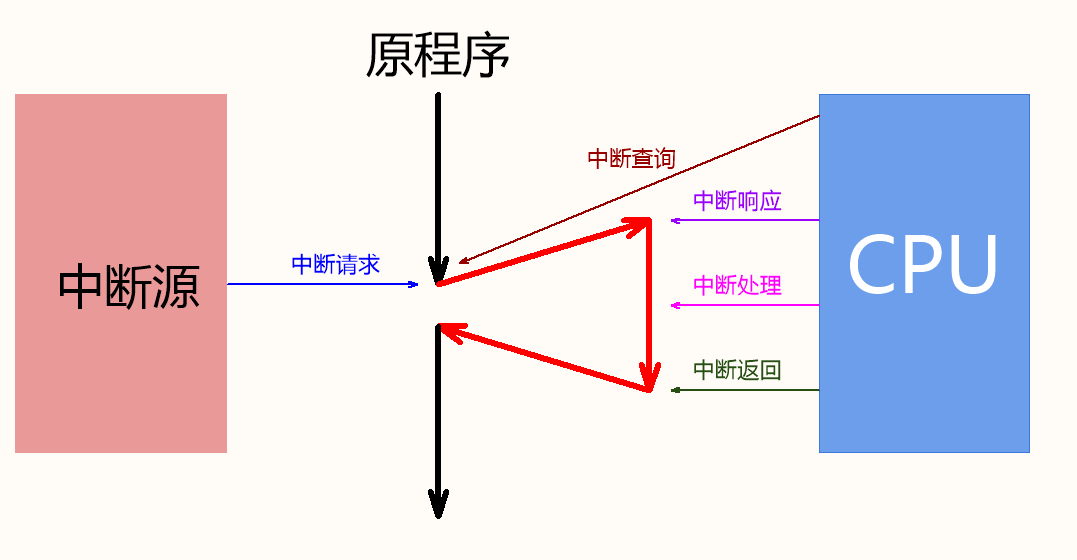

中断（interrupt）是指：
CPU执行某一程序过程中，由于系统内，或外部某种原因，
必须中止原程序的执行，
转去执行相应的处理程序，
处理结束后，再回来继续执行原程序的【过程】

2> 作用

解决CPU与外设之间速度匹配问题，使计算机可以及时处理系统中许多随机的参数和信息；

3> 组成

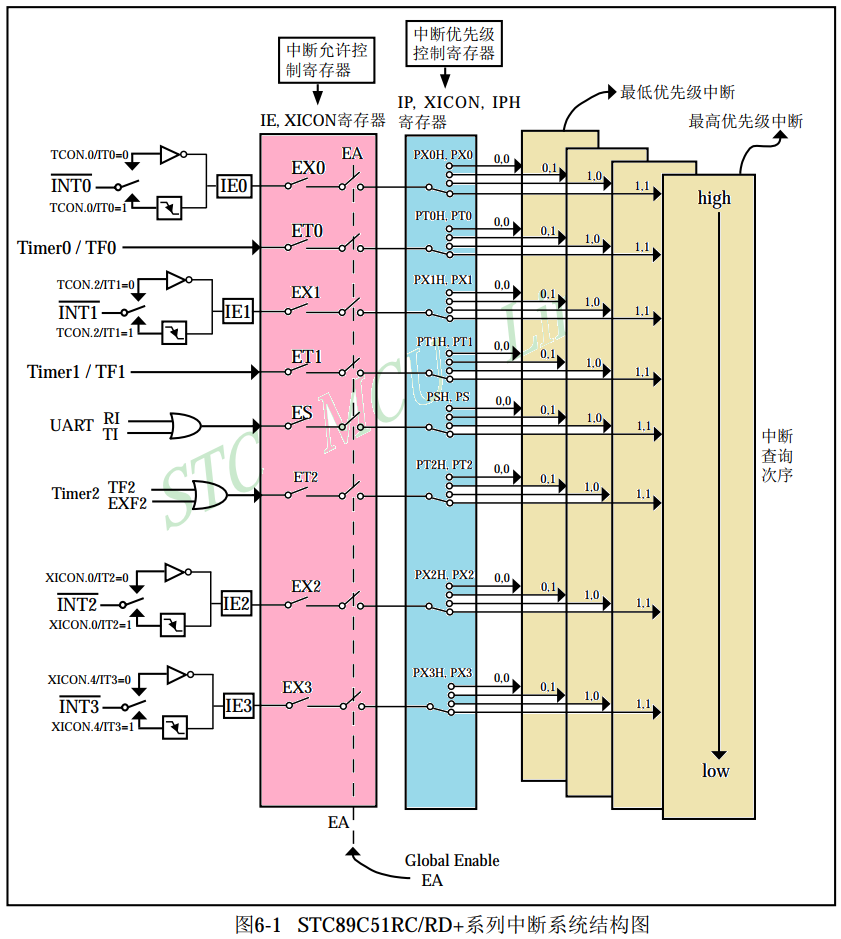

3.1> 中断系统结构

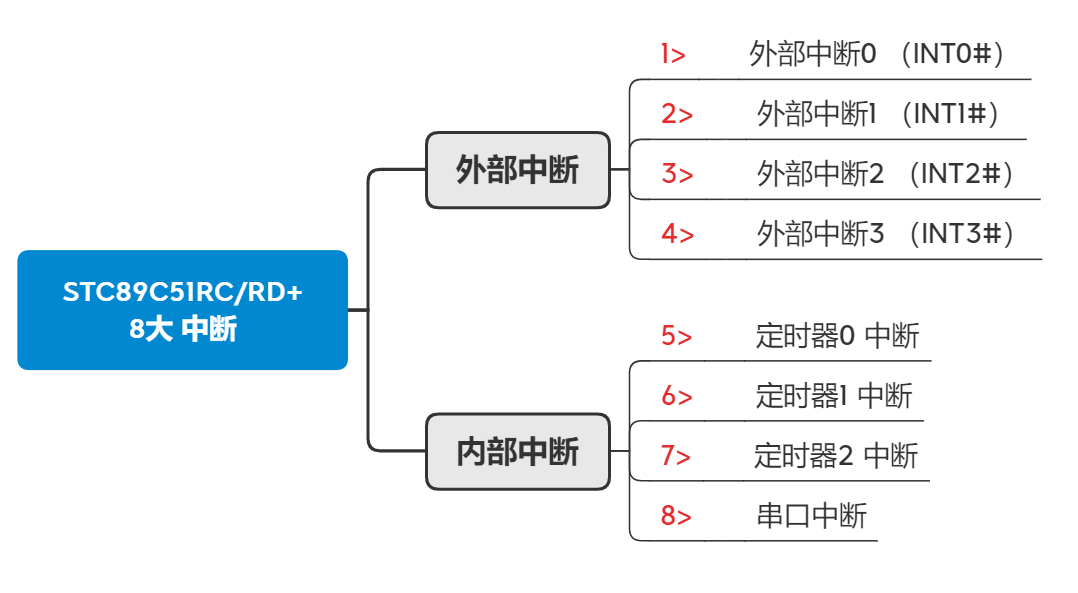

3.2> 8个中断源

4种中断控制：硬件实现，软件设置；
1》中断触发方式；
2》中断允许控制；
3》中断请求标志；
4》中断优先级控制；

3.3> 中断向量

中断向量（Interrupt Vector）：是程序存储器的一个地址，表明一个中断服务程序从这里开始存放。
中断发生后要通过它引导CUP转【向】相应的中断服务
正因为具有【指定性】，所以称其为中断向量。

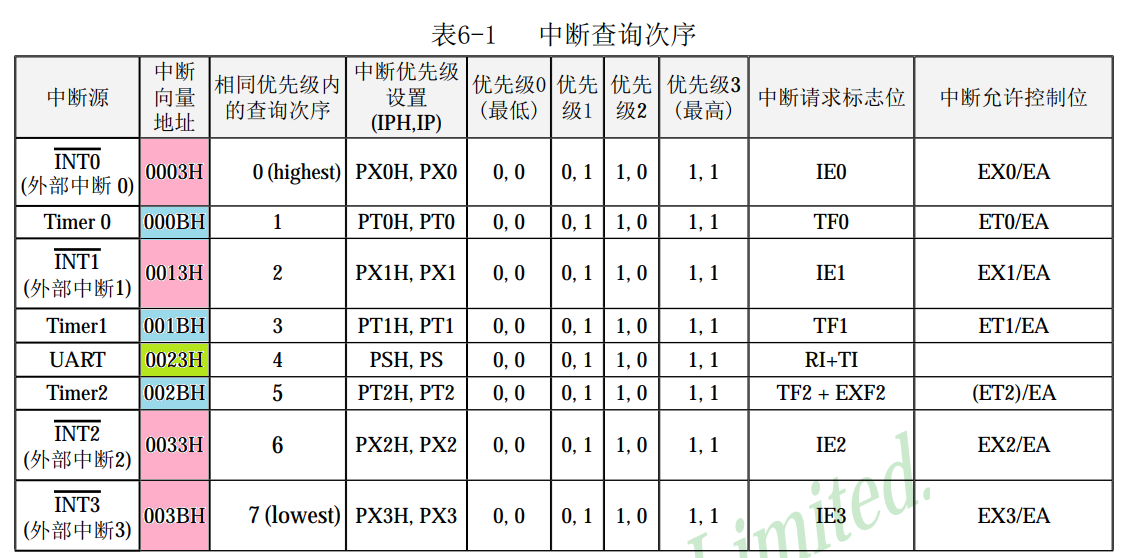

3.4> 中断优先级

中断原则：
只有【高】优先级中断 打断【低】优先级；

硬件设计，同级中断优先级：
0> 外部中断 0；
1> 定时器0中断；
2> 外部中断1；
3> 定时器1中断；
4> 串口中断；
5> 定时器2中断；
6> 外部中断2；
7> 外部中断3；

4> 原理

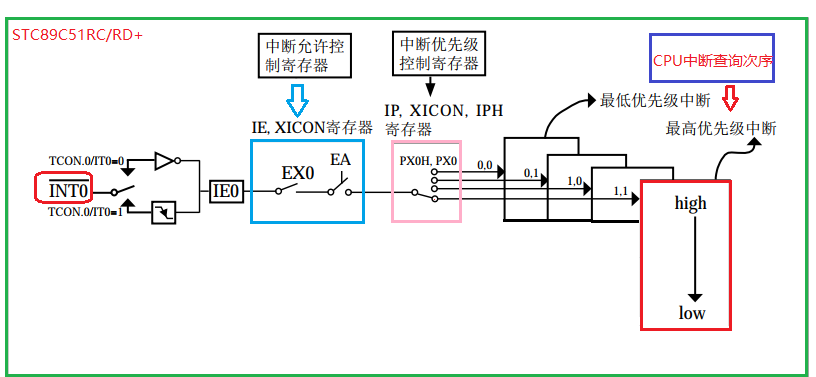

CPU中断响应过程，以外部中断0（INT0#）为例：

Step 1> CPU每个机器周期对芯片引脚P3.2（INT0）采样；
Step 2> CPU根据采样结果设置中断标志位（IE0）；
Step 3> CPU中断查询，CPU逐个检测中断标志位；
Step 4> 中断响应，程序计数器PC的值压栈；
Step 5> 外部中断入口地址（0003H）装入程序计数器PC，执行中断服务服务程序，此时中断标志位硬件清0；
Step 6> 中断返回，将PC值从栈中取出，执行主程序；

• 内部中断不需要 Step 1> 对引脚采用；

5> 应用

硬件平台：普中-A7开发板， STC89C516R
功能实现：
主程序中，数码管循环显示0~F；
用外部中断0，实现按键按下的下降沿，LED1状态翻转；

在这里插入代码片
