上位机工业协议-S7COMM
1、S7协议主要针对西门子相关设备通信。先了解基本通信对象、通信环境、通信报文，再处理S7COMM通信库的封装与测试。
2、西门子设备通信
- PLC：系列 LOGO、200、200Smart、300、400、1200、1500
- PLC：LOGO、200、200Smart、300、400、1200、1500
- 通信模块/扩展板
- 通信环境
3、通信环境
4、西门子PLC存储区
存储区分类
- I：输入、Q：输出、AI：模拟量输入、V/DB：变量存储区 Modbus 4 个存储区
- AQ：模拟量输出、M：位存储区、T：定时器存储区、C：计数器存储区、HC：高速计数器、AC：累加器、SM：特殊存储器、L：局部存储区、S：顺序控制继电器
访问规则
- bit、Byte、Word、Dword
- 访问地址：最小存储是字节（S7协议 访问非优化块，偏移地址）
I0.0 Q1.3 MB10 MW10 M10.0 VW100 V100.1 DB1.DBX100.5 位地址最大：7
W Word 2Byte 从10号字节开始的两个字节

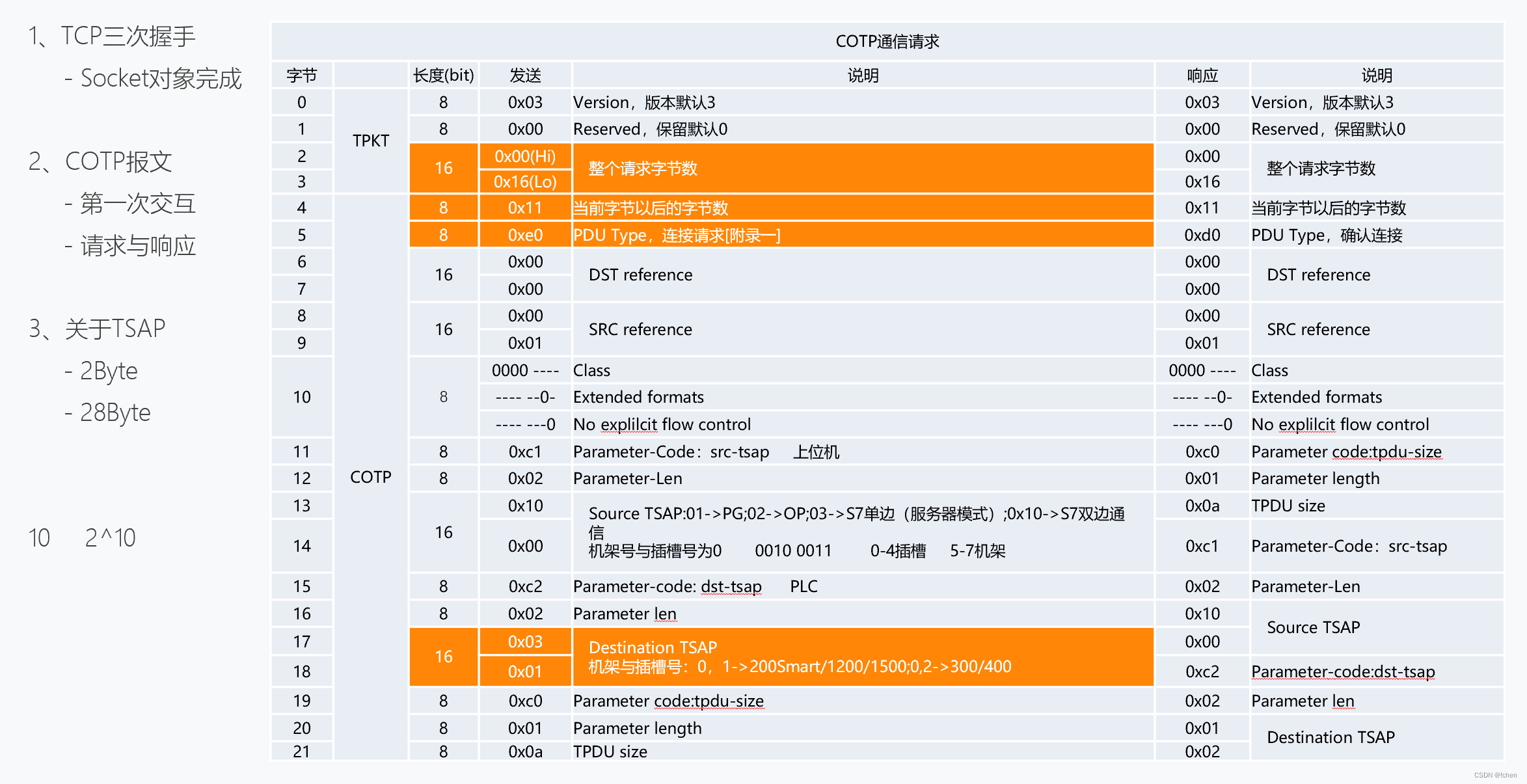

5、S7COMM-COTP报文
6、S7COMM-Read报文
| S7Comm-读 | ||||||||||
| 长度(bit) | 发送 | 说明 | 长度(bit) | 响应 | 说明 | |||||
| 0 | TPKT | 8 | 0x03 | Version，版本默认3 | TPKT | 8 | 0x03 | Version，版本默认3 | ||
| 1 | 8 | 0x00 | Reserved，保留默认0 | 8 | 0x00 | Reserved，保留默认0 | ||||
| 2 | 16 | 0x00 | 整个请求字节数 | 16 | 0x00 | 整个请求字节数 | ||||
| 3 | 0x1f | 0x1a | ||||||||
| 4 | COTP | 8 | 0x02 | 当前字节以后的字节数 | COTP | 8 | 0x02 | 当前字节以后的字节数 | ||
| 5 | 8 | 0xf0 | PDU Type，数据传输[附录一] | 8 | 0xf0 | PDU Type，数据传输 | ||||
| 6 | 8 | -000 0000 | TPDU number | 8 | -000 0000 | TPDU number | ||||
| 1--- ---- | Last data unit:Yes | 1--- ---- | Last data unit:Yes | |||||||
| 7 | S7-Header | 8 | 0x32 | Protocol Id，默认 | S7-Header | 8 | 0x32 | Protocol Id，默认 | ||
| 8 | 8 | 0x01 | ROSCTR:JOB[附录二] | 8 | 0x03 | ROSCTR:Ack_Data | ||||
| 9 | 16 | 0x00 | Redundancy Identification (Reserved) | 16 | 0x00 | Redundancy Identification (Reserved) | ||||
| 10 | 0x00 | 0x00 | ||||||||
| 11 | 16 | 0x00 | Protocol Data Unit Reference | 16 | 0x00 | Protocol Data Unit Reference | ||||
| 12 | 0x00 | 0x00 | ||||||||
| 13 | 16 | 0x00 | Parameter length | 16 | 0x00 | Parameter length | ||||
| 14 | 0x0e | 0x02 | ||||||||
| 15 | 16 | 0x00 | Data length | 16 | 0x00 | Data length | ||||
| 16 | 0x00 | 0x05 | ||||||||
| 17 | S7-Parameter | 8 | 0x04 | Function: Read Var (0x04)[附录五] | 8 | 0x00 | Error class: No error (0x00) | |||
| 18 | 8 | 0x01 | Item count: 1 | 8 | 0x00 | Error code: 0x00 | ||||
| 19 | Item[1] | 8 | 0x12 | 结构标识，一般默认0x12 | S7-Parameter | 8 | 0x04 | Function: Read Var (0x04) | ||
| 20 | 8 | 0x0a | 此字节往后的字节长度 | 8 | 0x01 | Item count: 1 | ||||
| 21 | 8 | 0x10 | Syntax Id: S7ANY (0x10)[附录六] | Data | Item[1] | 8 | 0xff | Return code: Success (0xff)[附录九] | ||
| 22 | 8 | 0x02 | Transport size: BYTE (2)[附录七] | 8 | 0x04 | Transport size: BYTE/WORD/DWORD (0x04) | ||||
| 23 | 16 | 0x00 | 数据长度 | 16 | 0x00 | 数据响应长度 | ||||
| 24 | 0x01 | 0x01 | ||||||||
| 25 | 16 | 0x00 | 数据块编号 DB1.DBX100.0 | n | 0x00 | 数据（不定长度） | ||||
| 26 | 0x01 | Item2 | 8 | 0xff | Return code: Success (0xff)[附录九] | |||||
| 27 | 8 | 0x84 | Area[附录八] | 8 | 0x04 | Transport size: BYTE/WORD/DWORD (0x04) | ||||
| 28 | 24 | 18-3位 | Byte Address:100 | 16 | 0x00 | 数据响应长度 | ||||
| 29 | 0x01 | |||||||||
| 30 | 2-0位 | Bit Address:0 | n | 0x00 | 数据（不定长度） | |||||
6、S7COMM-Write报文

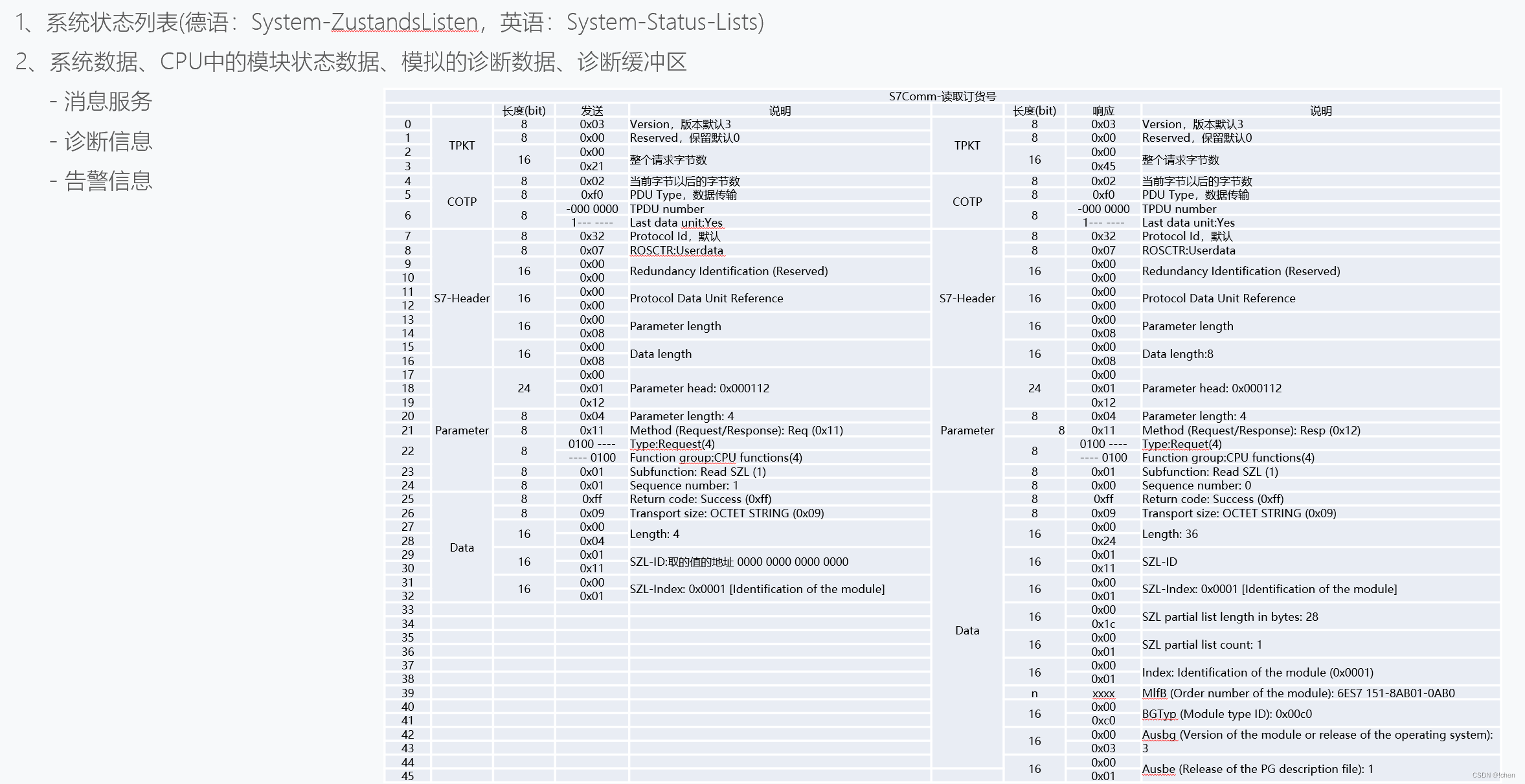

7、S7COMM-SZL报文
8、S7COMM-通信限制
