【毕业设计】14-基于单片机的健康检测仪/心跳/温度/血压设计（原理图+源码+仿真工程+论文）

文章目录

• 【毕业设计】14-基于单片机的健康检测仪/心跳/温度/血压设计（原理图+源码+仿真工程+论文）
• • 资料下载链接
  • 任务书
  • 设计说明书
  • • 摘要
    • 设计框架架构
    • 设计说明书及设计文件
    • 源码展示

资料下载链接

资料下载链接
资料链接：https://www.cirmall.com/circuit/29877/
包含此题目毕业设计全套资料：

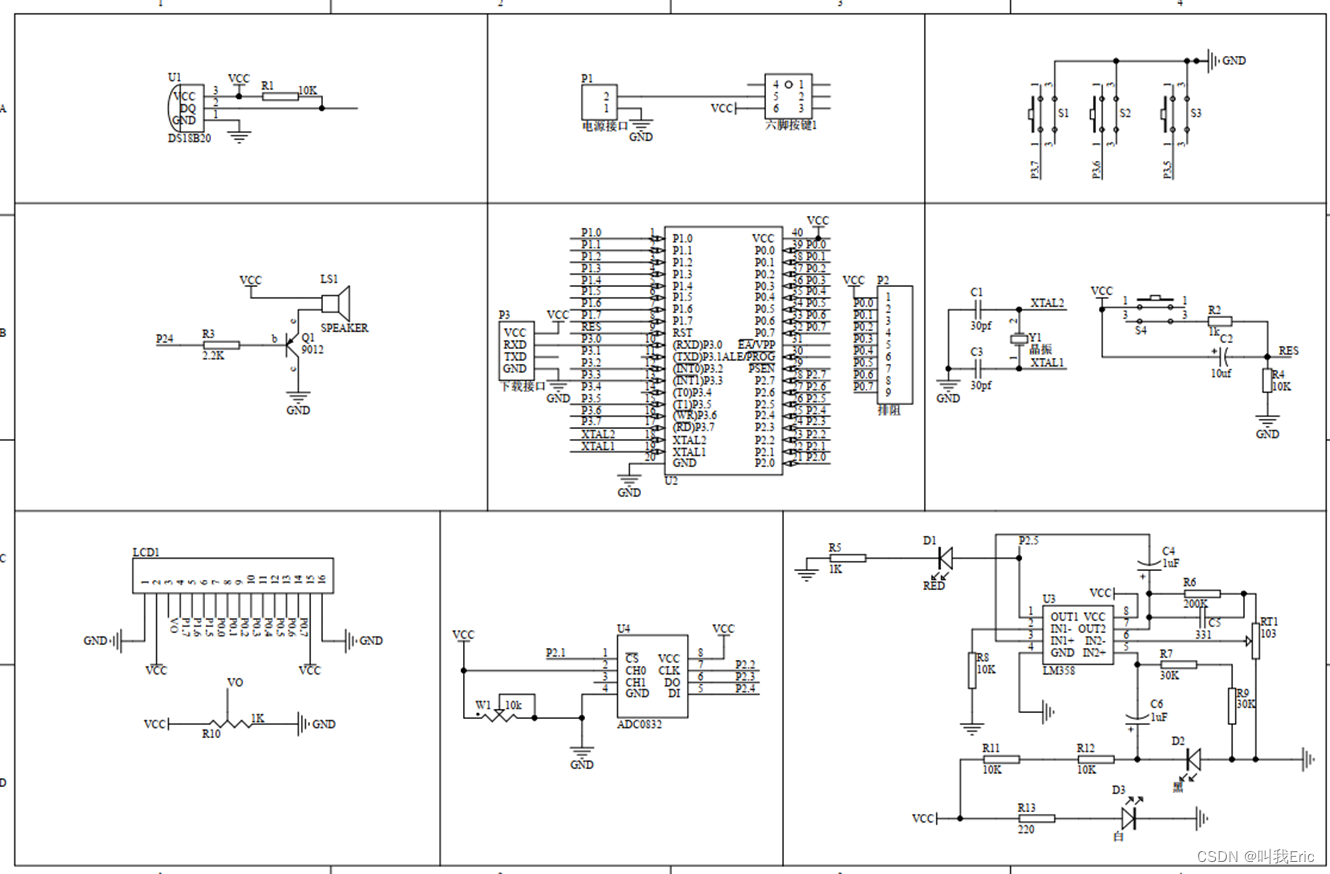

原理图工程文件
源码工程文件
仿真工程文件
论文低重复率，26851字

任务书

人们对自身健康的关注促进了健康状态检测仪的发展，本课题设计一款具备心跳、体温、血压检测的多功能健康状态检测仪。
1.完成整个系统结构的设计，绘制系统框图；
2.选择主控芯片，及合适的传感器来分别完成心跳检测、温度检测、血压检测及相关电路设计；

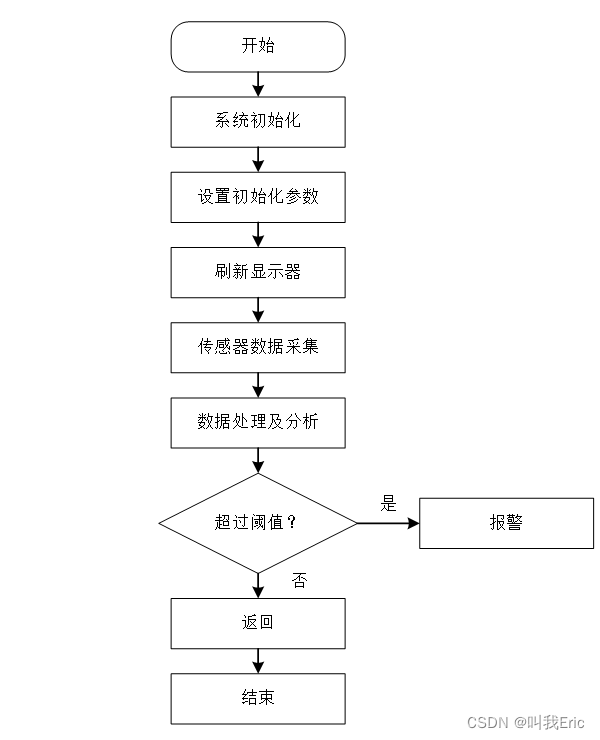

3.完成主、子程序流程图设计；

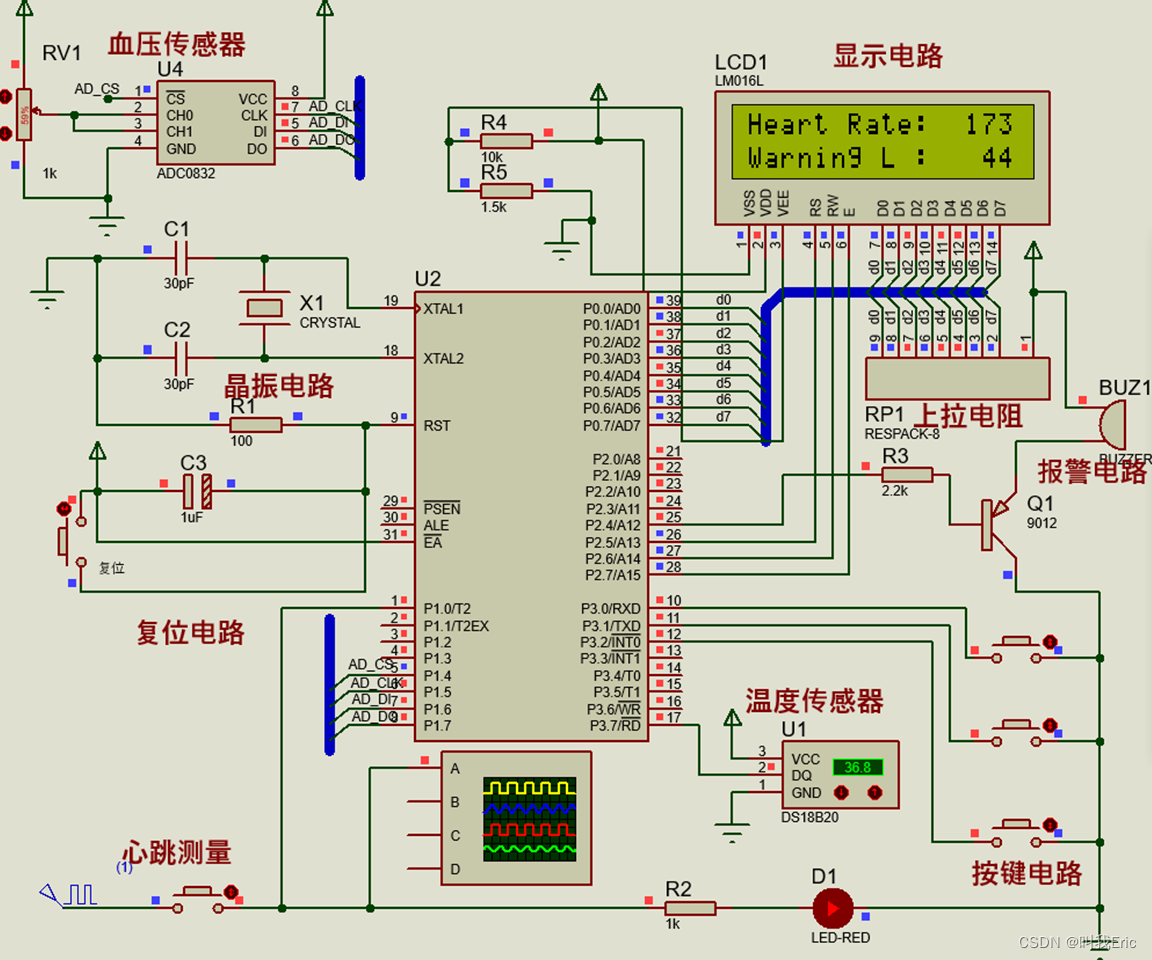

4.运用Protues软件对健康状态检测仪进行系统仿真测试。

设计说明书

摘要

本次系统主要有硬件和软件两个部分组成。硬件部分由STC89C51单片机最小系统单元，温度检测电路单元，压力检测单元，体温检测单元，报警单元，人机交互单元，电源单元，液晶显示器单元组成，在设计上硬件需要考虑到系统的稳定性以及可靠性。软件部分通过对系统软件总流程图绘制，并绘制各个子控制驱动再对驱动程序编写完成系统程序的设计。在硬件与软件的设计上选择按照功能性分区设计，使设计有条理运行可靠。系统设计没有制作实物而是通过仿真方式调试完成。使用仿真软件Proteus来搭建系统硬件电路，调试测试。最后完成了血压检测，脉搏检测，体温检测并，并可以调节阈值实现对系统的报警自定义设置防止误报。

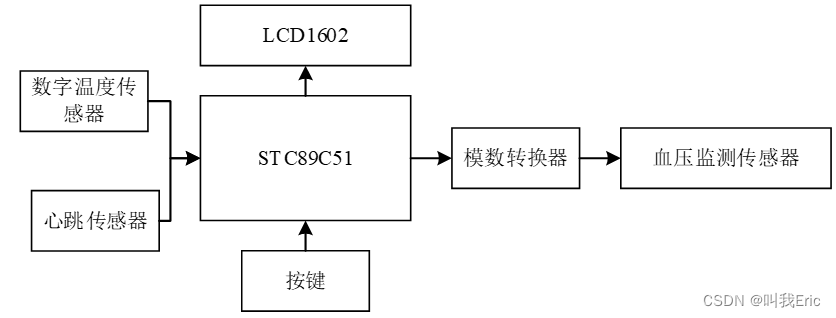

设计框架架构

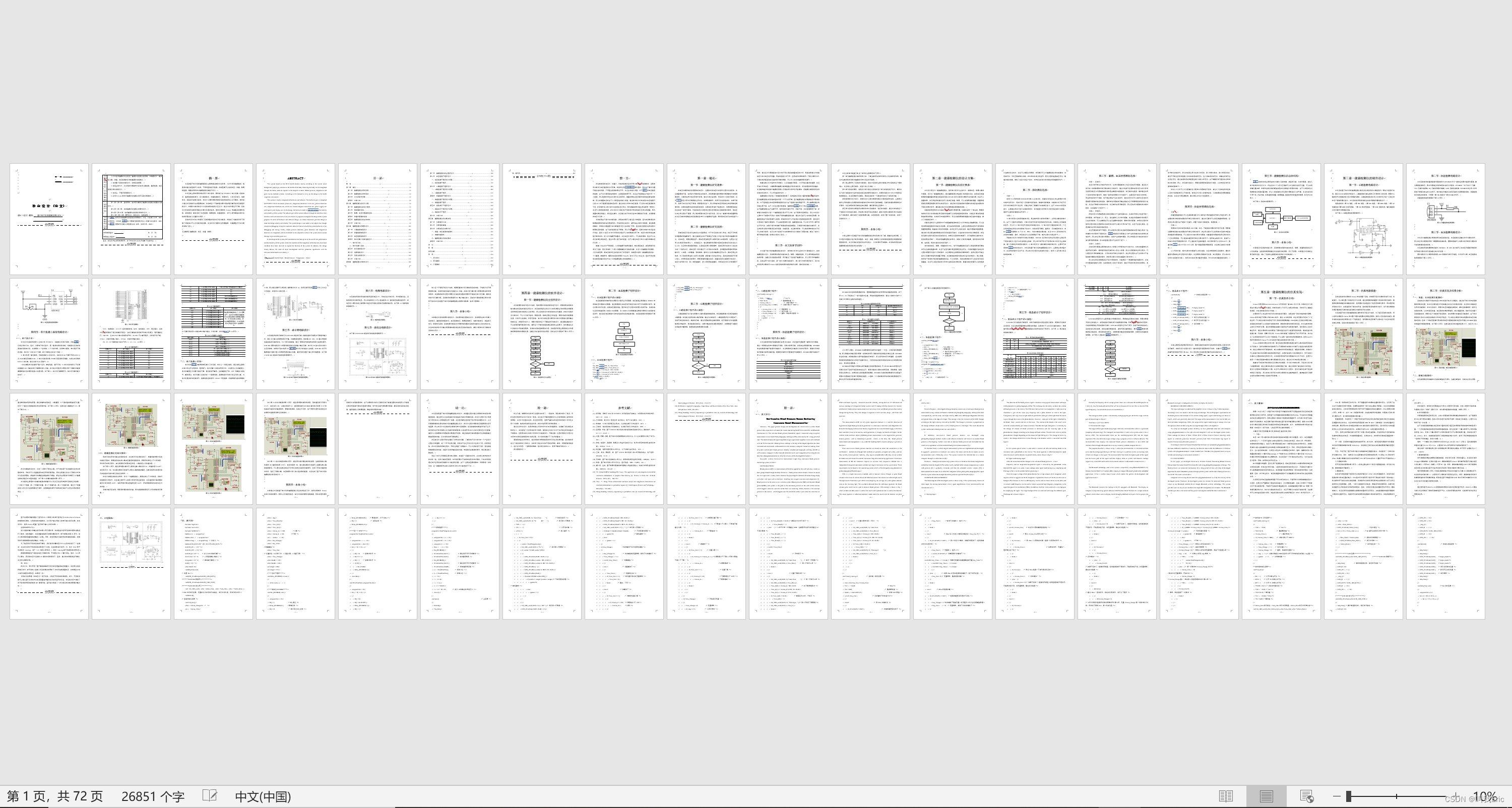

设计说明书及设计文件

论文低重复率，26851字

源码展示

#include
#include
#include "adc0832.h"
#define uint		unsigned int
#define uchar		unsigned char
#define ulong		unsigned long  /* 宏定义 */
#define LCD_DATA	P0/* 定义P0口为LCD_DATA */
sbit	LCD_RS	= P2 ^ 5;
sbit	LCD_RW	= P2 ^ 6;
sbit	LCD_E	= P2 ^ 7;    /* 定义LCD控制引脚 */
sbit	Xintiao = P1 ^ 0;     /* 心率检测输入端定义 */
sbit	speaker = P2 ^ 4;     /* 蜂鸣器引脚定义 */
sbit	DQ	= P3 ^ 7;
uchar blood = 0;
voiddelay5ms(void);                                                          /* 误差 0us */
voidLCD_WriteData(ucharLCD_1602_DATA);                                      /********LCD1602数据写入***********/
voidLCD_WriteCom(ucharLCD_1602_COM);                                        /********LCD1602命令写入***********/
void lcd_1602_word( uchar Adress_Com, uchar Num_Adat, uchar *Adress_Data );     /*1602字符显示函数，变量依次为字符显示首地址，显示字符长度，所显示的字符*/
voidInitLcd();                                                                 /* 液晶初始化函数 */
void Tim_Init();
uchar	Xintiao_Change=0;  /*  */
uint	Xintiao_Jishu;
uchar	stop;
uchar	View_Data[3];
uchar	View_L[3];
uchar	View_H[3];
uchar	Xintiao_H	= 100;          /*上限 */
uchar	Xintiao_L	= 40;         /*下限 */
uint	wendu		= 0;
uchar	Key_Change;
uchar	Key_Value;                                                              /*按键键值 */
uchar	View_Con;                                                               /* 设置的位（0正常工作，1设置上限，2设置下限） */
uchar	View_Change;
uchar bloodL = 139;
uchar bloodH = 160;
uint tempL = 360;
uint tempH = 373;
/*****延时子程序*****/
void Delay_DS18B20( int num )
{while ( num-- )		;
}
/*****初始化DS18B20*****/
void Init_DS18B20( void )
{unsigned char x = 0;DQ = 1;                 /* DQ复位 */Delay_DS18B20( 8 );     /*稍做延时 */DQ = 0;                 /* 单片机将DQ拉低 */Delay_DS18B20( 80 );    /* 精确延时，大于480us */DQ = 1;                 /* 拉高总线 */Delay_DS18B20( 34 );
}
/*****读一个字节*****/
unsigned char ReadOneChar( void )
{unsigned char	i	= 0;unsigned char	dat	= 0;for ( i = 8; i > 0; i-- ){DQ	= 0;    /* 给脉冲信号 */dat	>>= 1;DQ	= 1;    /* 给脉冲信号 */if ( DQ )dat |= 0x80;Delay_DS18B20( 4 );}return(dat);
}
void WriteOneChar( unsigned char dat )
{unsigned char i = 0;for ( i = 8; i > 0; i-- ){DQ	= 0;DQ	= dat & 0x01;Delay_DS18B20( 5 );DQ	= 1;dat	>>= 1;}
}
/*****读取温度*****/
unsigned int ReadTemperature( void )
{unsigned char	a	= 0;unsigned char	b	= 0;unsigned int	t	= 0;float		tt	= 0;Init_DS18B20();WriteOneChar( 0xCC );           /* 跳过读序号列号的操作 */WriteOneChar( 0x44 );           /* 启动温度转换 */Init_DS18B20();WriteOneChar( 0xCC );           /* 跳过读序号列号的操作 */WriteOneChar( 0xBE );           /* 读取温度寄存器 */a	= ReadOneChar();        /* 读低8位 */b	= ReadOneChar();        /* 读高8位 */t	= b;t	<<= 8;t	= t | a;tt	= t * 0.0625;t	= tt * 10 + 0.5;        /* 放大10倍输出并四舍五入 */return(t);
}
void main()                                                     /* 主函数 */
{InitLcd();Tim_Init();lcd_1602_word( 0x80, 16, "Heart Rate:     " );          /* 初始化显示 */lcd_1602_word( 0xC0, 16, "Te:      BP:    " );          /* 显示第二行数据 */TR0	= 1;TR1	= 1;                                            /* 打开定时器 */while ( 1 )                                             /* 进入循环 */{	  if ( View_Con == 0 ){wendu = ReadTemperature();lcd_1602_word( 0xC0, 3, "Te:" );        /* 显示第二行数据 */if ( wendu != 0 && wendu !=850){LCD_WriteCom( 0x80 + 0x40 + 3 );LCD_WriteData( wendu / 100 + 0x30 );LCD_WriteData( wendu % 100 / 10 + 0x30 );LCD_WriteData( '.' );LCD_WriteData( wendu % 100 % 10 + 0x30 );LCD_WriteData( 0xdf );if(wendu>350 && wendu<450) {if (wendu >= tempH || wendu < tempL ) /* 不在范围内报警 */speaker=0;                                                                            /* 蜂鸣器响 */elsespeaker = 1;}}lcd_1602_word( 0xC0 + 8, 4, " BP:" ); /* 显示第二行数据 */LCD_WriteCom( 0x80 + 0x40 + 12 );LCD_WriteData( blood / 100 + 0x30 );LCD_WriteData( blood % 100 / 10 + 0x30 );LCD_WriteData( blood % 100 % 10 + 0x30 );lcd_1602_word( 0xC0 + 15, 1, " " ); /* 显示第二行数据 */if (blood >= bloodH || blood < bloodL )       /* 不在范围内报警 */speaker=0;                          /* 蜂鸣器响 */elsespeaker = 1;}if ( Key_Change )            /*有按键按下并已经得出键值 */{Key_Change	= 0;          /* 将按键使能变量清零，等待下次按键按下 */View_Change	= 1;switch ( Key_Value )      /* 判断键值 */{case 1:                  /* 设置键按下 */{View_Con++;          /* 设置的位加 */if ( View_Con == 3 )    /* 都设置好后将此变量清零 */View_Con = 0;break;         /* 跳出，下同 */}case 2:               /* 加键按下 */{if ( View_Con == 2 )      /* 判断是设置上限 */{if ( Xintiao_H < 150 )  /*上限数值小于150 */Xintiao_H++;     /*上限+ */}if ( View_Con == 1 )    /* 如果是设置下限 */{if ( Xintiao_L < Xintiao_H - 1 )  /*下限值小于上限-1（下限值不能超过上限） */Xintiao_L++;     /*下限值加 */}break;}case 3:          /* 减键按下 */{if ( View_Con == 2 )      /* 设置上限 */{if ( Xintiao_H > Xintiao_L + 1 ) /*上限数据大于下限+1（同样上限值不能小于下限） */Xintiao_H--;                    /*上限数据减 */}if ( View_Con == 1 )                      /* 设置下限 */{if ( Xintiao_L > 30 )                   /*下限数据大于30时 */Xintiao_L--;                    /*下限数据减 */}break;}}}if ( View_Change )               /* 开始显示变量 */{View_Change = 0;          /* 变量清零 */if ( stop == 0 )            /* 心率正常时 */{if ( View_Data[0] == 0x30 ) /* 最高位为0时不显示 */View_Data[0] = ' ';}else   { /* 心率不正常（计数超过5000，也就是两次信号时间超过5s）不显示数据 */View_Data[0]	= ' ';View_Data[1]	= ' ';View_Data[2]	= ' ';}switch ( View_Con ){case 0:                         /* 正常显示 */{lcd_1602_word( 0x80, 16, "Heart Rate:     " );  /* 显示一行数据 */lcd_1602_word( 0x8d, 3, View_Data );     /* 第1行显示心率 */break;}case 1:                     /* 设置下限时显示 */{lcd_1602_word( 0x80, 16, "Heart Rate:     " );  /* 第一行显示心率 */lcd_1602_word( 0x8d, 3, View_Data );View_L[0]	= Xintiao_L / 100 + 0x30;       /* 将下限数据拆字 */View_L[1]	= Xintiao_L % 100 / 10 + 0x30;View_L[2]	= Xintiao_L % 10 + 0x30;if ( View_L[0] == 0x30 )         /* 最高位为0时，不显示 */View_L[0] = ' ';lcd_1602_word( 0xC0, 16, "Warning L : " );/* 第二行显示下限数据 */lcd_1602_word( 0xCd, 3, View_L );break;}case 2:  /* 设置上限时显示（同上） */{lcd_1602_word( 0x80, 16, "Heart Rate:     " );lcd_1602_word( 0x8d, 3, View_Data );View_H[0]	= Xintiao_H / 100 + 0x30;View_H[1]	= Xintiao_H % 100 / 10 + 0x30;View_H[2]	= Xintiao_H % 10 + 0x30;if ( View_H[0] == 0x30 )View_H[0] = ' ';lcd_1602_word( 0xC0, 16, "Warning H :     " );lcd_1602_word( 0xCd, 3, View_H );break;}}}}
}
