51单片机学习笔记1 简介及开发环境

• 一、51单片机
• • 1. STC89C52单片机简介
  • 2. 命名规则
  • 3. 封装
  • • （1）PDIP
    • （2）LQFP
    • （3）PLCC
    • （4）PQFP
• 二、STC8051结构
• • 1. STC 8051 内部结构图
  • 2. 内部结构框图
  • 3. 单片机管脚图
  • 4. STC89C51最小系统
• 三、开发环境
• • 1. 安装keil5 for 51的版本
  • 2. 安装CH340驱动
  • 3. 开机
  • 4. 下载程序
  • • （1）使用普中提供的下载软件PZ-ISP
    • （2）使用STC-ISP官方下载工具

一、51单片机

51单片机是对兼容英特尔8051指令系统的单片机的统称。

1. STC89C52单片机简介

• 公司： STC公司
• 位数：8位
• RAM： 512字节
• ROM：8K
• 工作频率： 12MHz

STC单片机在线文档地址：
http://www.stcmcudata.com/datasheet/STC89C52.pdf

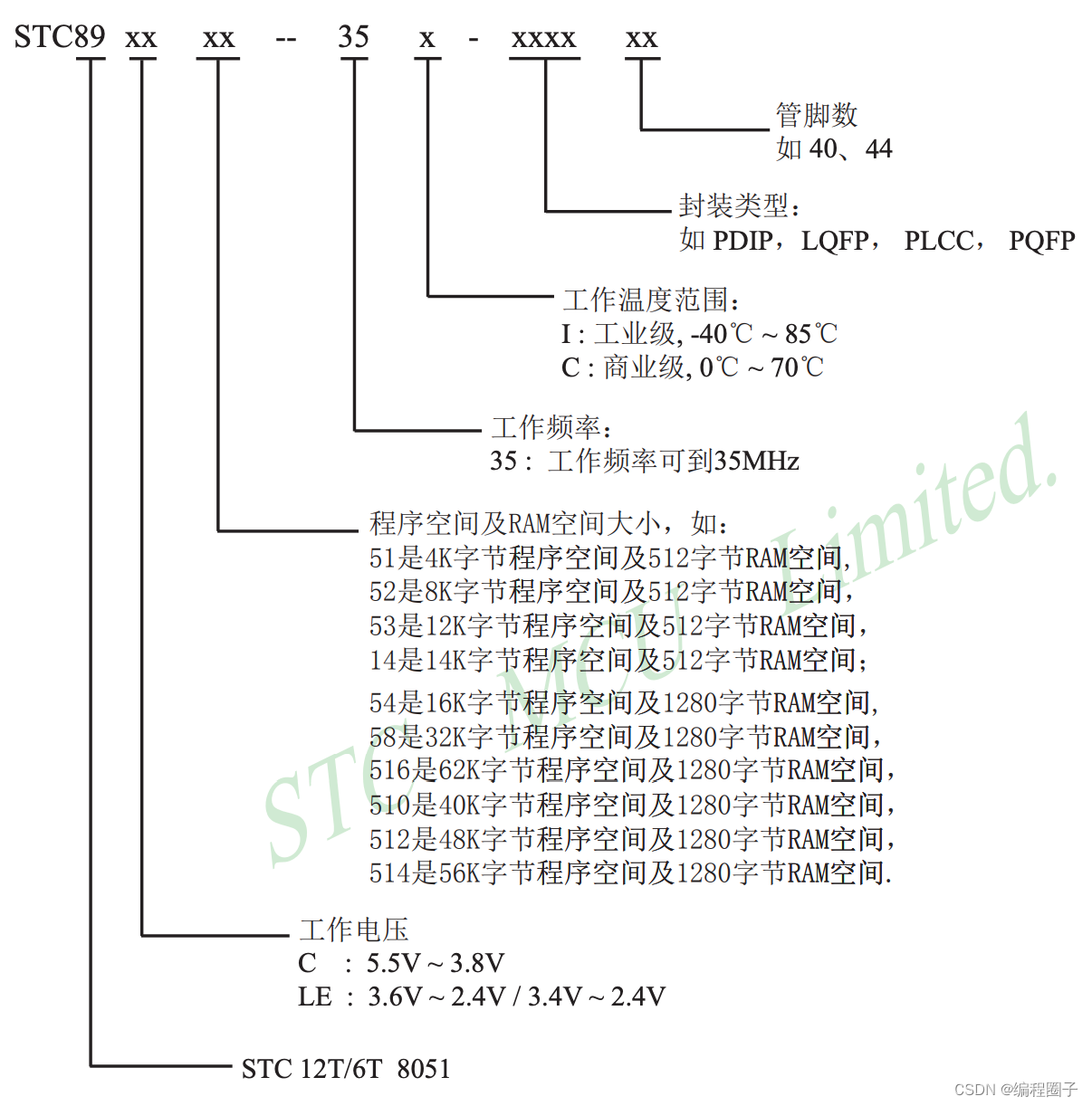

2. 命名规则

3. 封装

以下图片仅代表封装样式，型号不一定是51系列。

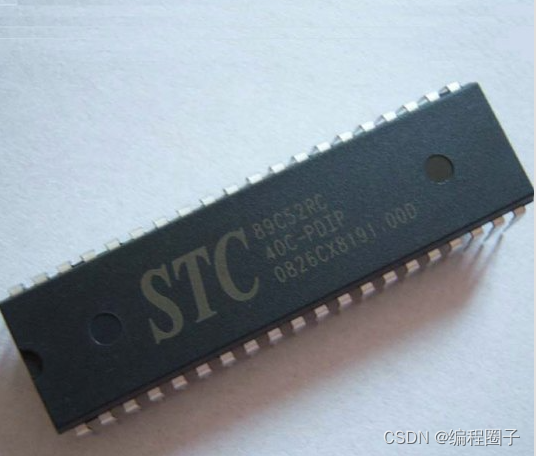

（1）PDIP

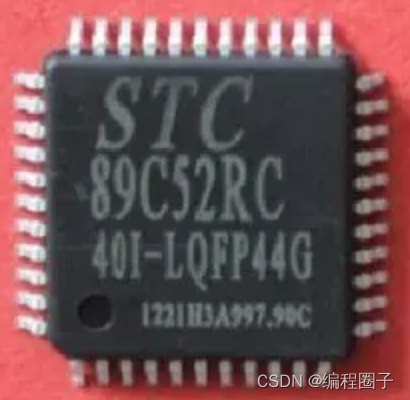

（2）LQFP

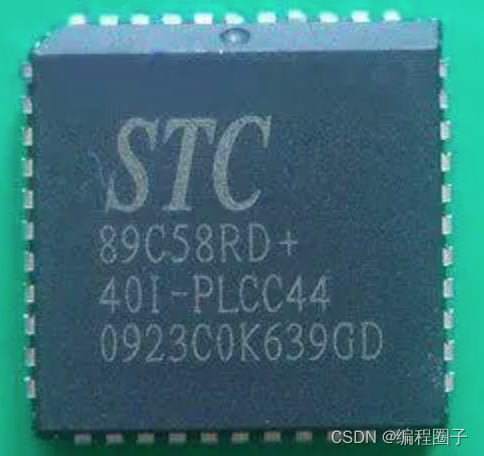

（3）PLCC

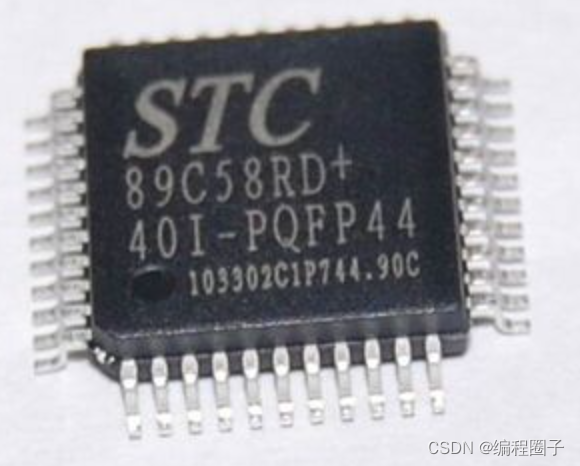

（4）PQFP

二、STC8051结构

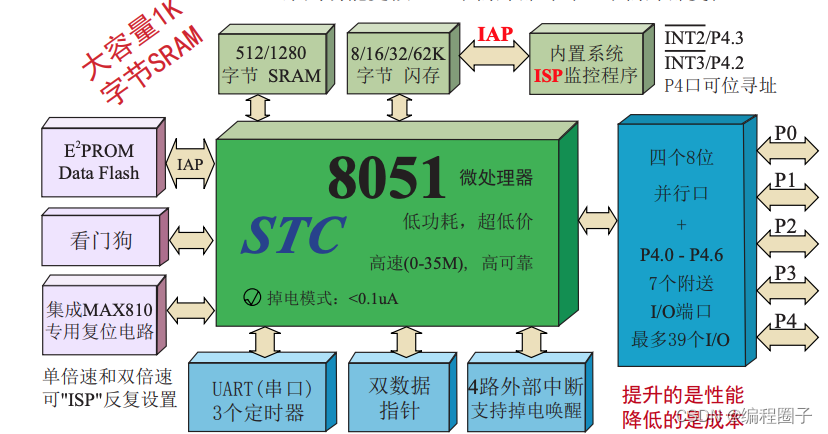

1. STC 8051 内部结构图

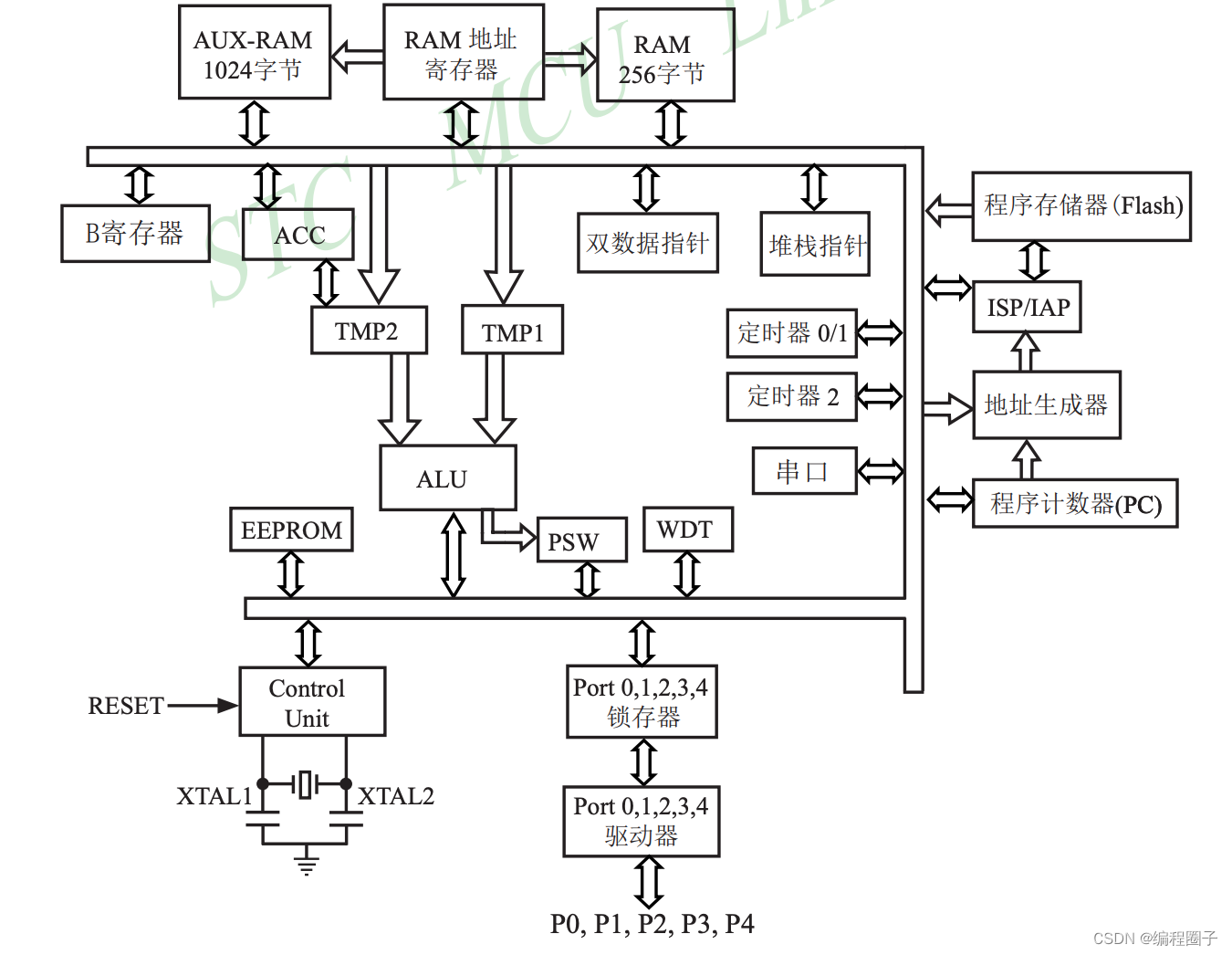

2. 内部结构框图

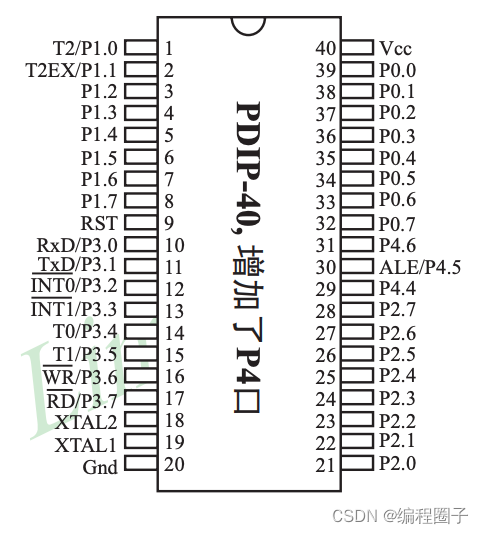

3. 单片机管脚图

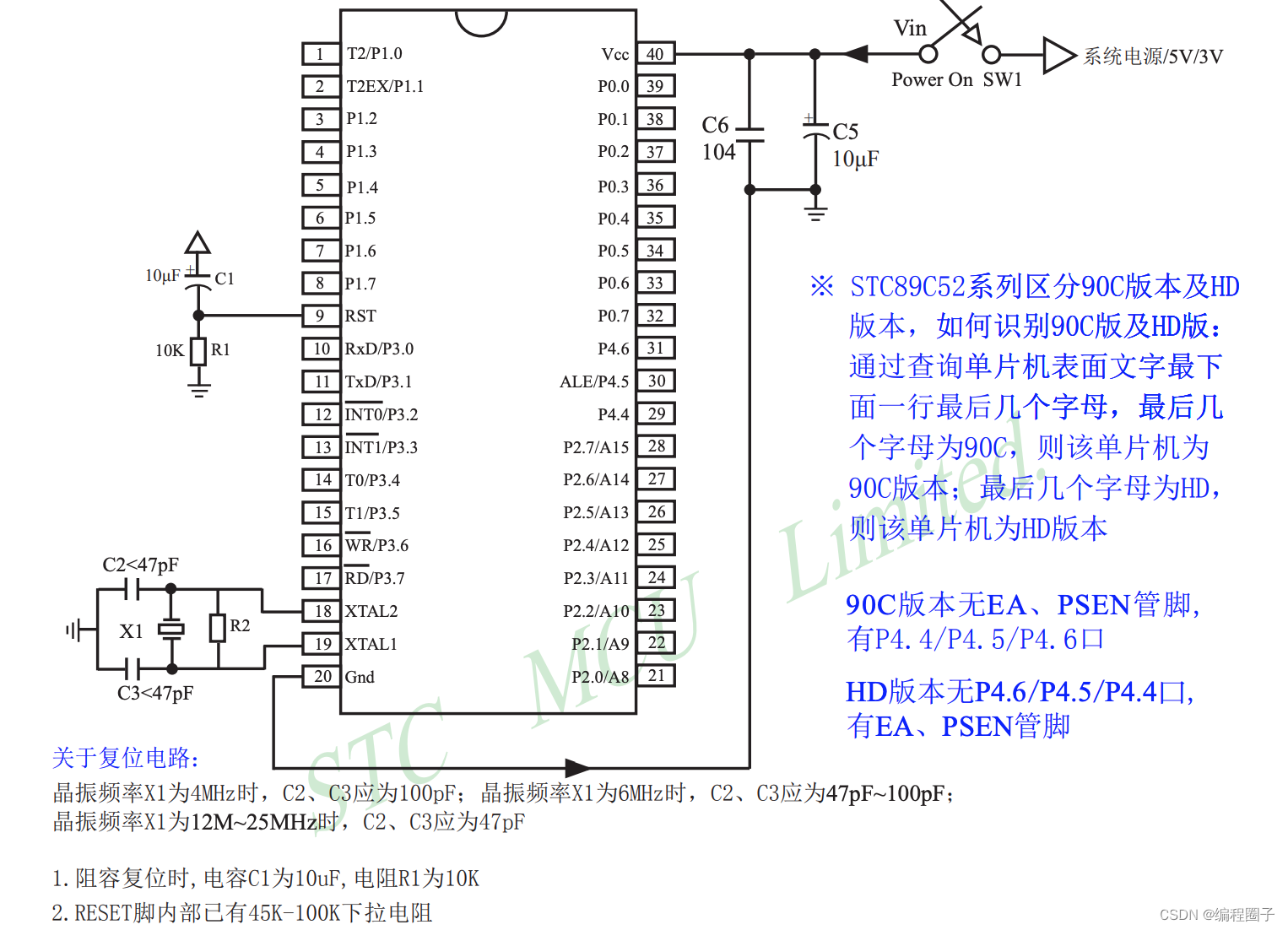

4. STC89C51最小系统

复位电路：上电时，C1电容充电相当于短路状态，RST为高电平，单片机进入复位流程。
当C1充满电，RST通过R1连地，C1相当于断路，RST为低电平。

三、开发环境

本系列博文使用普中51-2开发板。

1. 安装keil5 for 51的版本

安装过程省略……

2. 安装CH340驱动

安装过程略……

3. 开机

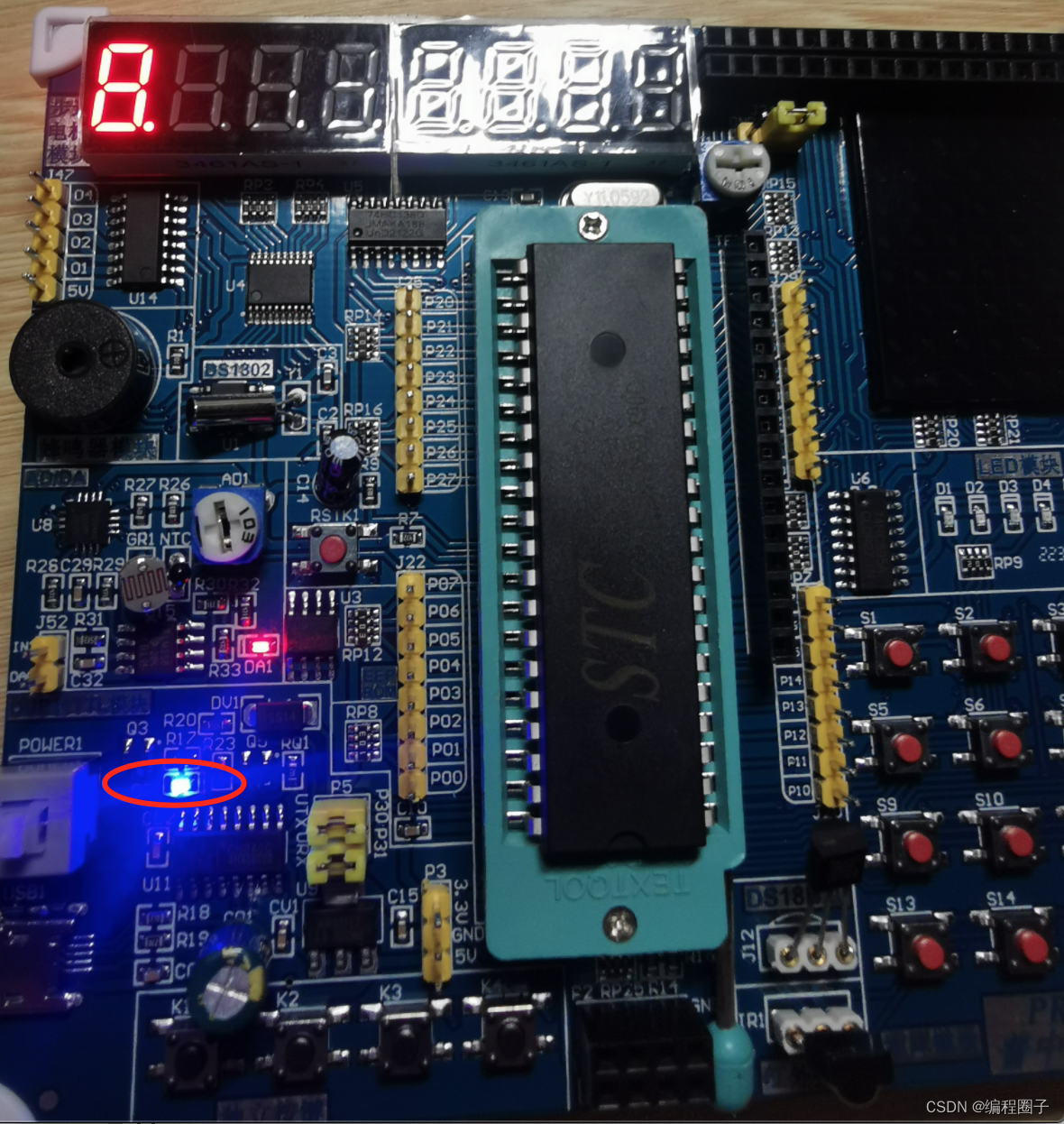

打开电源，DP1指示灯表示电源状态。

4. 下载程序

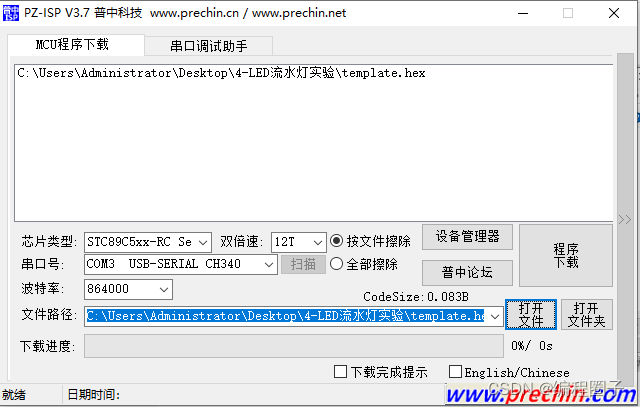

（1）使用普中提供的下载软件PZ-ISP

1. 打开开发板电源
2. 打开软件，选择连接的串口
3. 根据芯片型号，选择对应的芯片类型
4. 波特率自动识别，可以不要选择

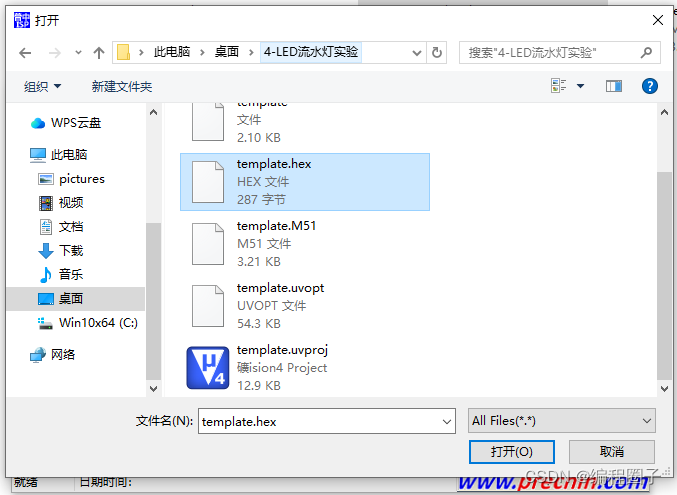

5. 选择要下载的程序

这里选择了一个LED流水灯实验的hex文件。

6. 点击程序下载。
7. 进度条到100%即完成，可以看到开发板上程序运行的效果。

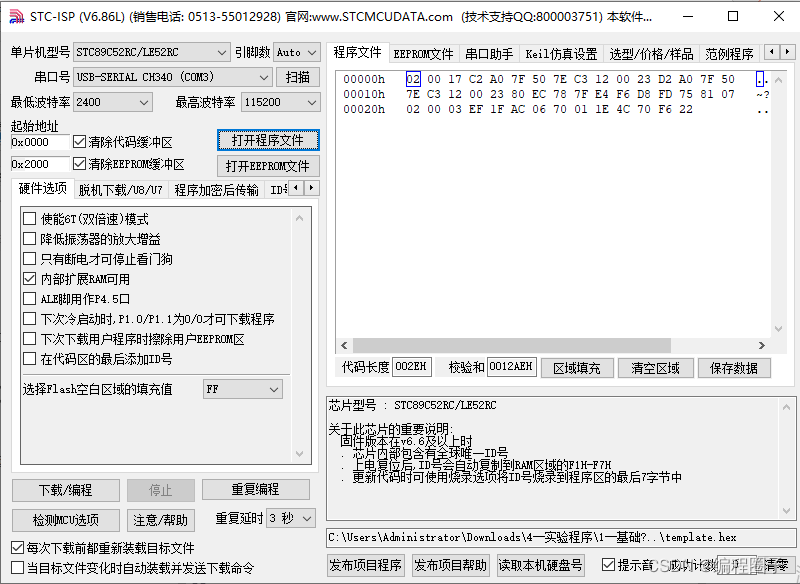

（2）使用STC-ISP官方下载工具

1. 打开软件，下载过程要冷启动，这里要关闭开发板电源
2. 找到单片机型号，注意型号不能错误（我这里使用STC89C52RC）
3. 选择串口号
4. 波特率默认不需要设置
5. 打开程序文件

6. 点击下载/编程
7. 打开开发板电源

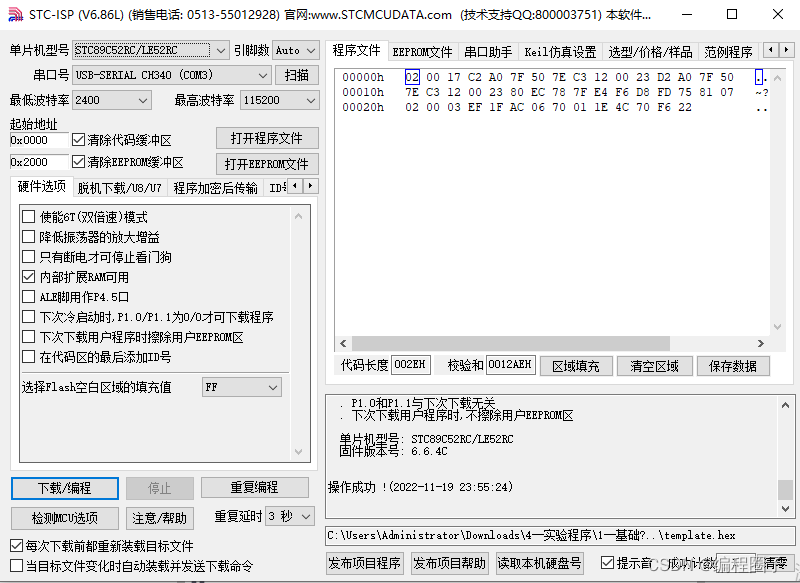

等待下载完成，开发板显示运行效果。
