地址分配表

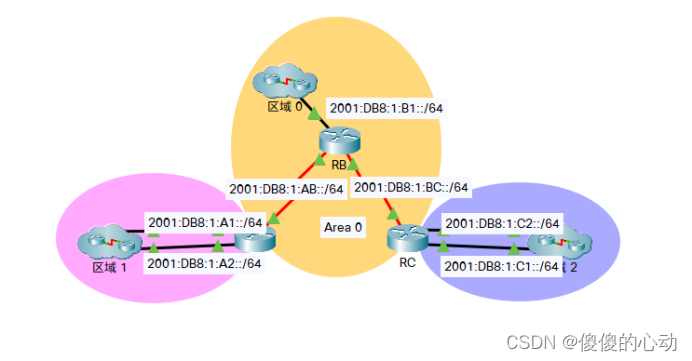

拓扑图

目标

第 1 部分：配置 OSPFv3

第 2 部分：验证多区域 OSPFv3 操作

背景信息

在本练习中，您将配置多区域 OSPFv3。 网络已经连接而且接口上配置了 IPv6 编址。 您的任务是启用多区域 OSPFv3，验证连接并检查多区域 OSPFv3 的操作。

第 1 部分：    配置 OSPFv3

第 1 步：    在 RA 上启用 IPv6 路由并配置 OSPFv3。

a.     启用 IPv6 路由。

b.    使用进程 ID 1 和路由器 ID 1.1.1.1 配置 RA 上的 OSPFv3。

第 2 步：    通告 RA 上 OSPFv3 中的每个直连网络。

为每个活动 IPv6 接口配置 OSPFv3，将各个接口分配给地址分配表中所列出的区域。

第 3 步：    在 RB 和 RC 上配置 OSPFv3

对 RB 和 RC 重复执行第 1 步和第 2 步，将路由器 ID 分别更改为 2.2.2.2 和 3.3.3.3。

第 2 部分：    验证多区域 OSPFv3 操作

第 1 步：    验证与每个 OSPFv3 区域的连接。

在 RA 中，对区域 0 和区域 2 中的下列每台远程设备执行 ping 操作：2001:DB8:1:B1::2、2001:DB8:1:A1::2、2001:DB8:1:A2::2、2001:DB8:1:C1::2 和 2001:DB8:1:C2::2。

第 2 步：    使用 show 命令检查当前 OSPFv3 的操作。

使用以下命令来收集有关您的 OSPFv3 多区域实施的信息。

show ipv6 ospf

show ipv6 route

show ipv6 ospf database

show ipv6 ospf interface

show ipv6 ospf neighbor

注：show ipv6 protocols 的 Packet Tracer 输出当前与 IOS 15 输出不一致。 请参阅实际设备实验，了解正确的 show 命令输出。

实验详细步骤：

RA>enable

RA#conf t

Enter configuration commands, one per line. End with CNTL/Z.

RA(config)#ipv6 unicast-routing

RA(config)#ipv6 router ospf 1

RA(config-rtr)#router-id 1.1.1.1

RA(config-rtr)#int g0/0

RA(config-if)#ipv6 ospf 1 area 1

RA(config-if)#int g0/1

RA(config-if)#ipv6 ospf 1 area 1

RA(config-if)#int s0/0/0

RA(config-if)#ipv6 ospf 1 area 0

RB>enable

RB#conf t

Enter configuration commands, one per line. End with CNTL/Z.

RB(config)#ipv6 unicast-routing

RB(config)#ipv6 router ospf 1

RB(config-rtr)#router-id 2.2.2.2

RB(config-rtr)#int g0/0

RB(config-if)#ipv6 ospf 1 area 0

RB(config-if)#int s0/0/0

RB(config-if)#ipv6 ospf 1 area 0

RB(config-if)#int s0/0/1

RB(config-if)#ipv6 ospf 1 area 0

RC>enable

RC#conf t

Enter configuration commands, one per line. End with CNTL/Z.

RC(config)#ipv6 unicast-routing

RC(config)#ipv6 router ospf 1

RC(config-rtr)#router-id 3.3.3.3

RC(config-rtr)#int g0/0

RC(config-if)#ipv6 ospf 1 area 2

RC(config-if)#int g0/1

RC(config-if)#ipv6 ospf 1 area 2

RC(config-if)#int s0/0/1

RC(config-if)#ipv6 ospf 1 area 0
