写在前面

ZYNQ固化时，正常情况下都需要DDR参与，但是有时硬件设计时，可能将DDR去掉或设计出错，这将导致ZYNQ无法正常固化，之前有写过一个使用静态链接库进行无DDR固化的文章，当时那个是压缩了FSBL的相关代码只保留FLASH模式下的功能，对于其他模式可能无法正常使用，本文将无DDR固化的情况进一步进行介绍，讲解如何修改FSBL实现ZYNQ的程序固化，给出一个demo进行演示测试。

适用范围

不论是之前提到的静态链接库的版本还是本文版本（暂且叫做运行在OCM版本）。都只适合PS端的轻量级代码，PL端无特殊要求，但是PL PS交互部分如果需要太多驱动可能也会超出片上RAM的空间。本工程根本思想就是将fsbl分配到较大的com0上，其余应用工程分配到ocm1上。

建立工程

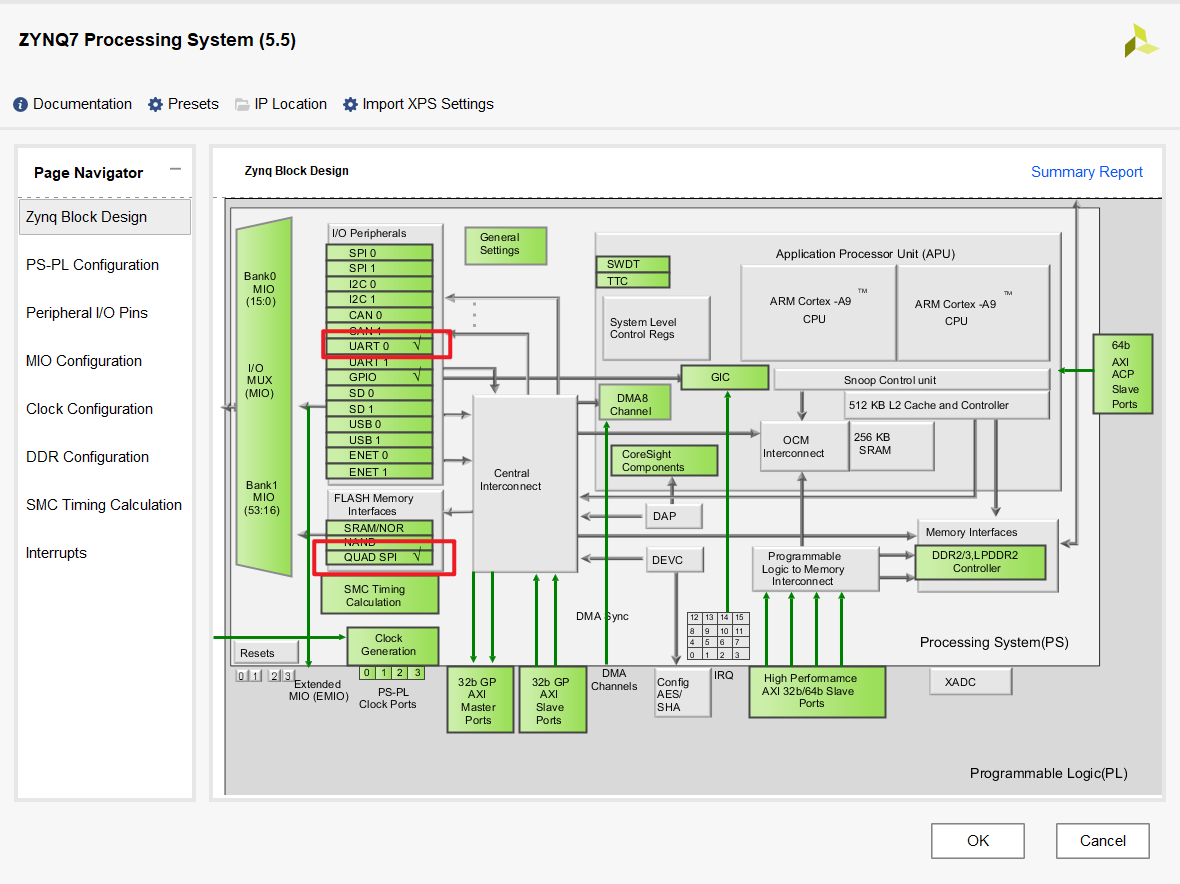

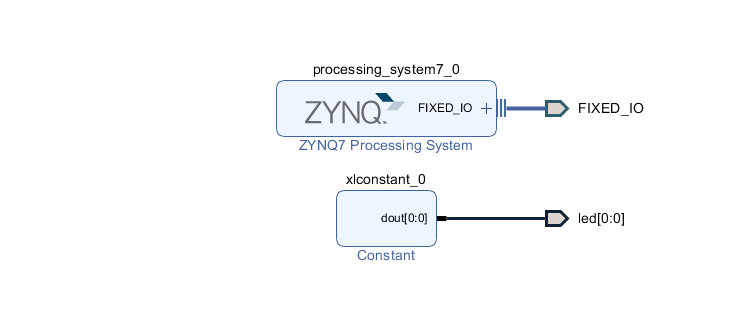

建立一个Block design，添加zynq核，然后勾选，FLASH和UART部分。

这里为了验证PL端功能正常启动，添加了一个逻辑常数用于驱动LED灯。

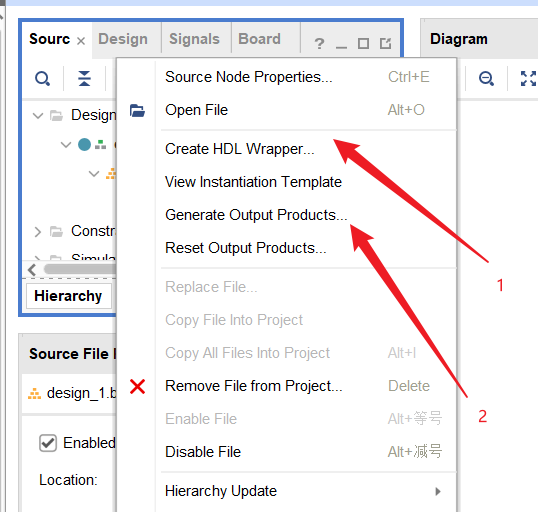

创建HDL顶层，生成output products，因为涉及到PL端部分，所以需要综合导出生成bitstream，不要忘记加管脚约束。

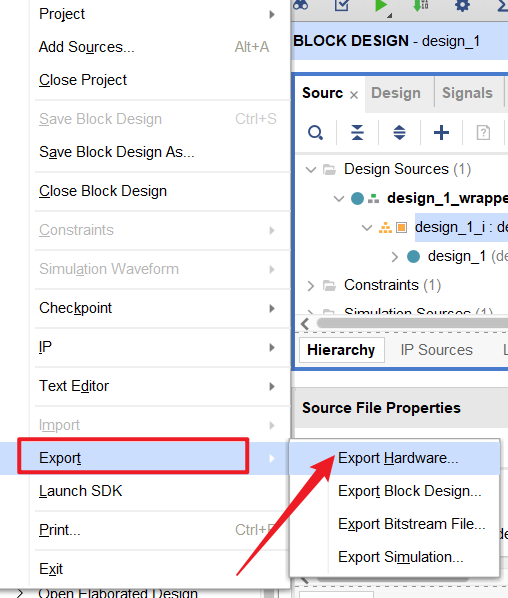

当运行生成bitstream后，导出硬件，并且包含bit流文件。

准备好硬件平台后就可以进行SDK的FSBL代码的修改了。

SDK代码修改

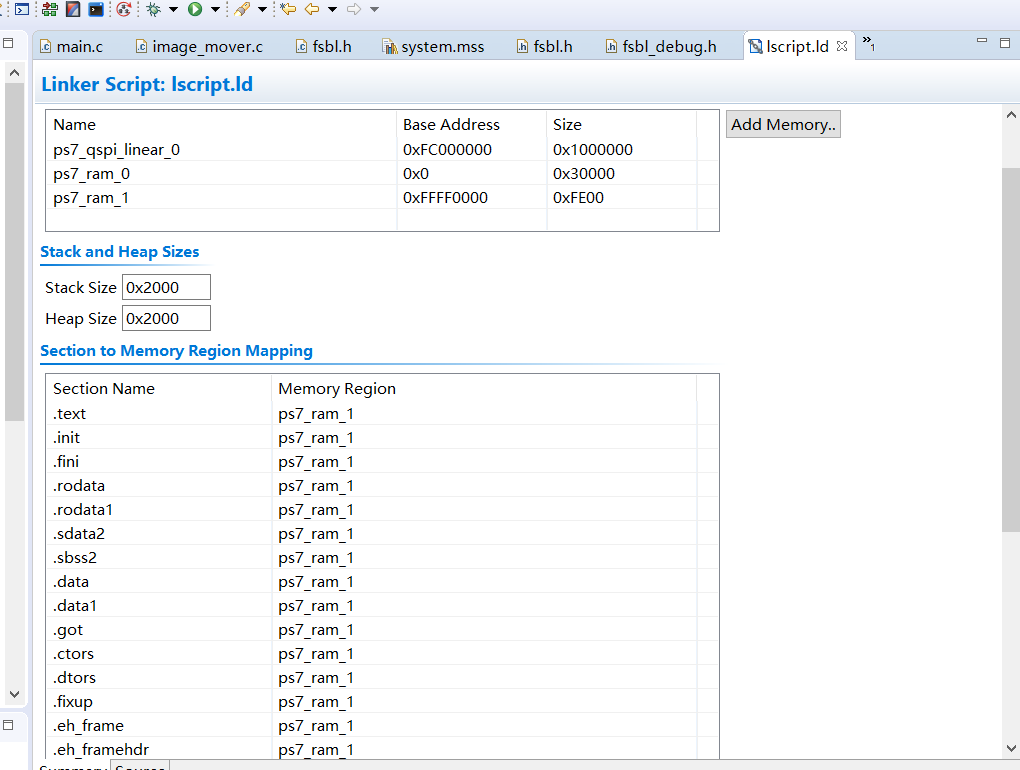

新建应用工程建一个helloworld工程，打开lscript.ld文件将helloworld的代码段映射区对应到ps7_ram_1，保存编译。

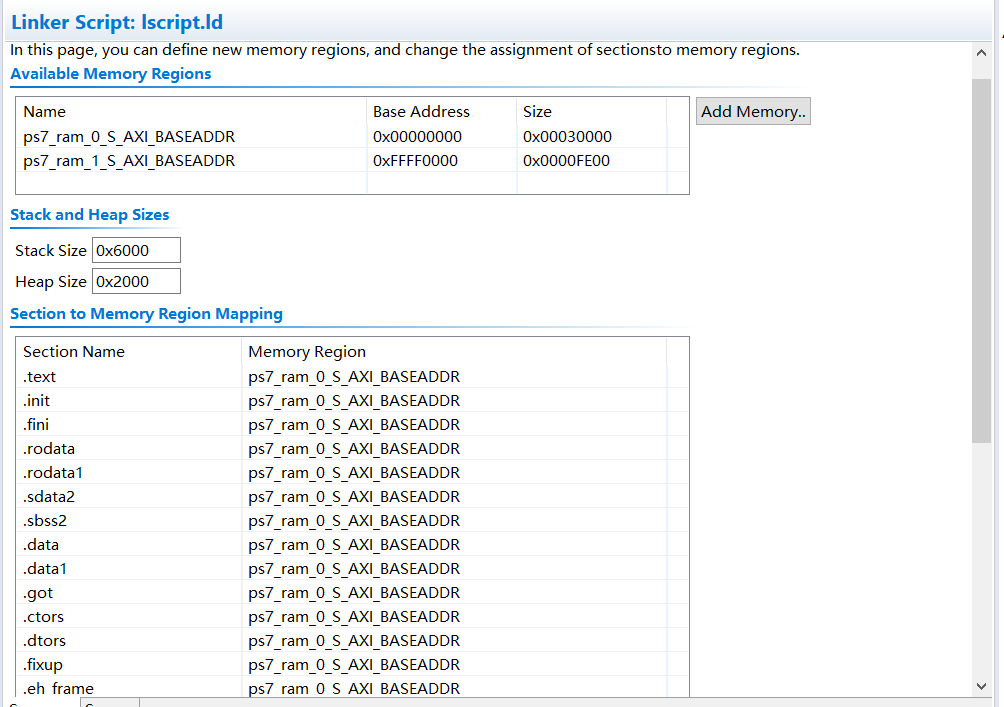

新建应用工程建一个fsbl工程，打开lscript.ld文件将helloworld的代码段映射区对应到ps7_ram_0，保存编译。

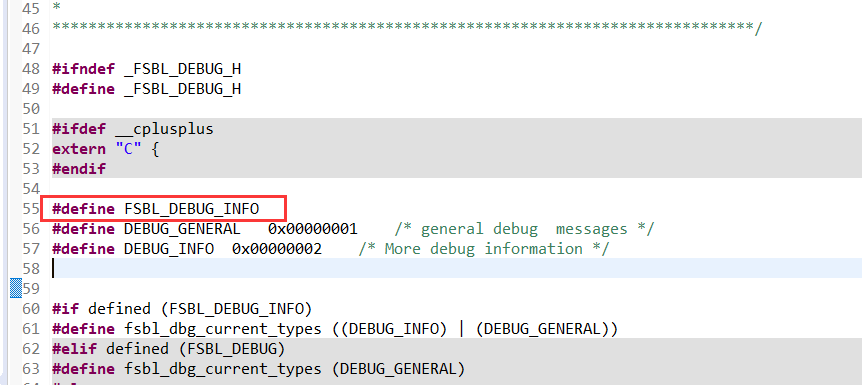

打开fsbl代码的fsbl_debug.h文件，增加FSBL_DEBUG_INFO的宏定义方便进行查看fsbl的调试信息。

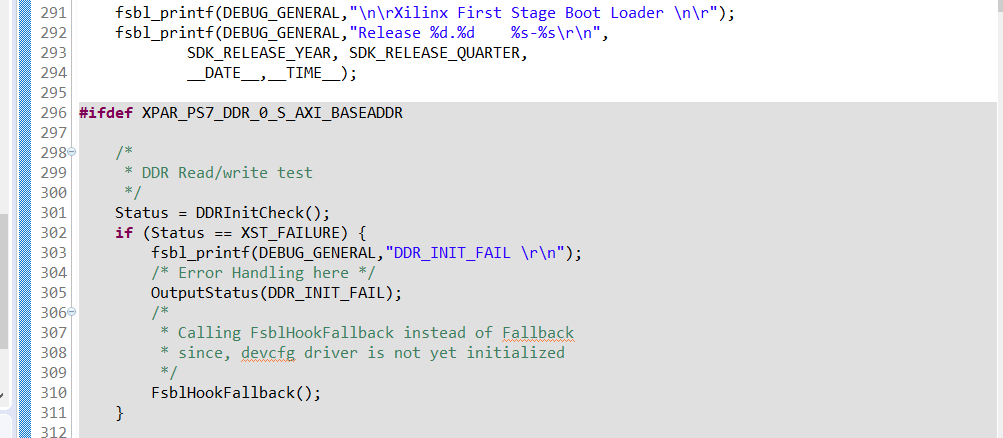

打开main.c文件，找到main函数，定位到296行附近，在这里可以看到因为缺少ddr的部分，该部分代码将不会正常执行，将会跳转到下面的代码中。

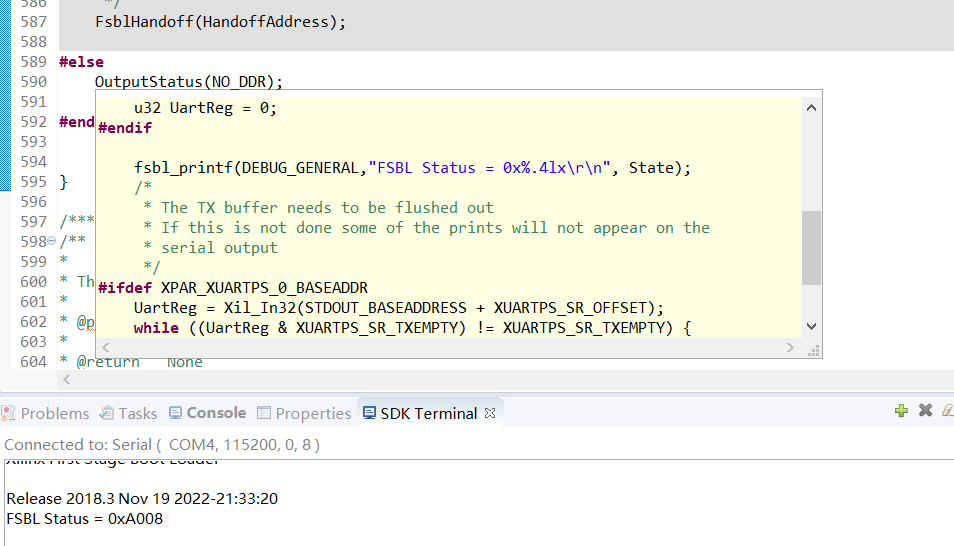

代码以下两行代码执行后FSBL 状态打印输出0XA008，在fsbl.h文件中对应DDR missing 的状态。

因此要想使得代码正常运行就要将正常存在ddr时的代码正常运行，仅删除和DDR强有关的部分（影响编译和运行的），然后将代码运行地址设置到OCM上。

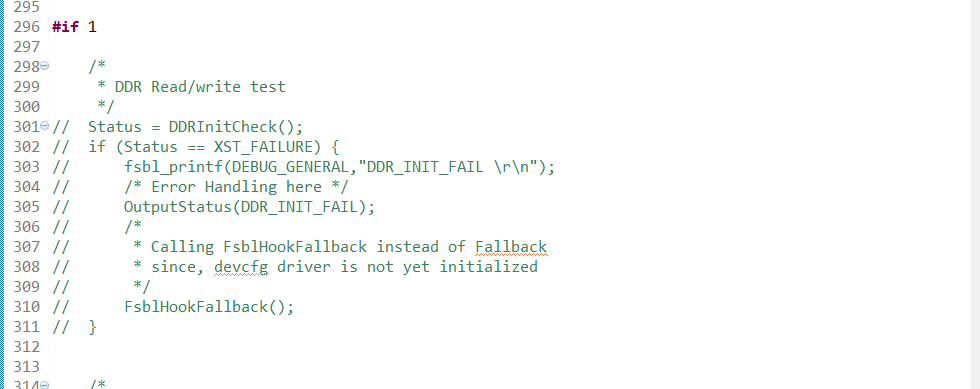

所以，取消对296行的定义改成如下内容。

此时如果使用当前版本的fsbl的可执行文件可以正常进行烧写固化了。但是可能此时还是无法正常启动，下面步骤用于演示并定位具体问题。

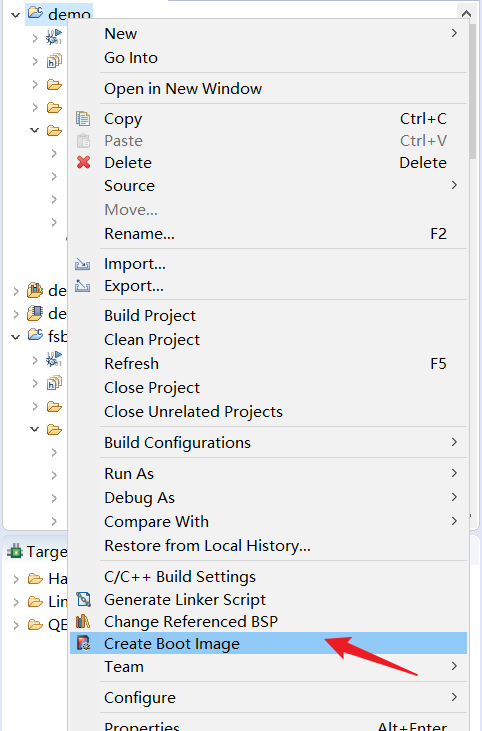

选中helloworld工程创建镜像工程。

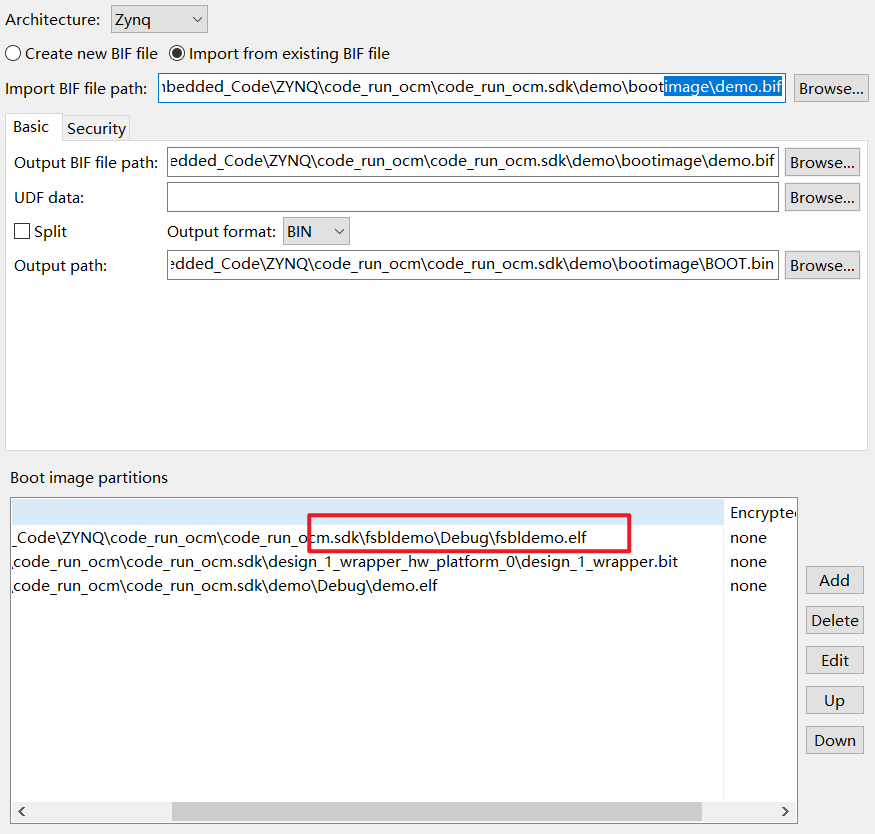

BootLoader选中刚刚修改好的fsbl.elf。

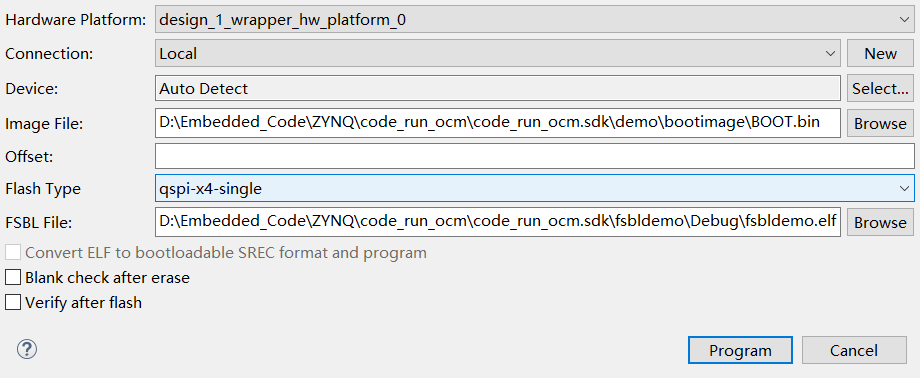

打开开发板，选择jtag模式下烧写，选择创建好的镜像和刚刚的fsbl的elf文件。

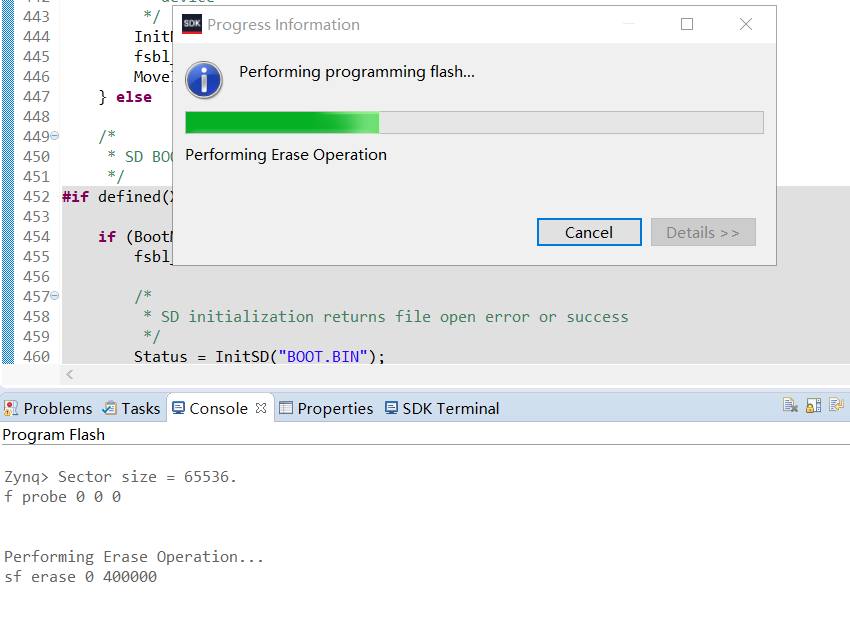

正在烧写…

烧写完成后关掉开发板，切换到flash模式下打开串口观察应用程序能否正常启动。在我的开发板FPGA done的指示灯和PL端的LED等都只是闪烁了一下，不能正常启动。

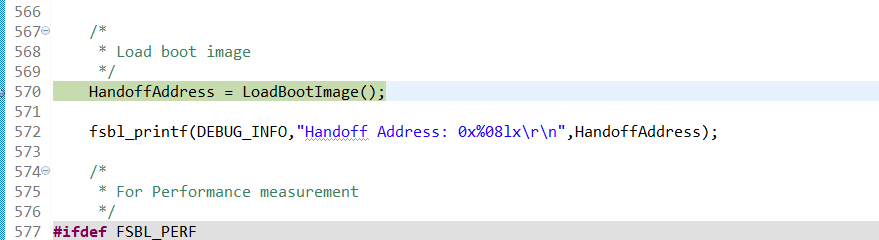

此时还在flash模式下去尝试在线烧写。从调试信息可见，FLASH正常启动，启动初始化后存在失败，单步调试后发现main函数的在570行的LoadBootImage()运行后就会存在上述问题。

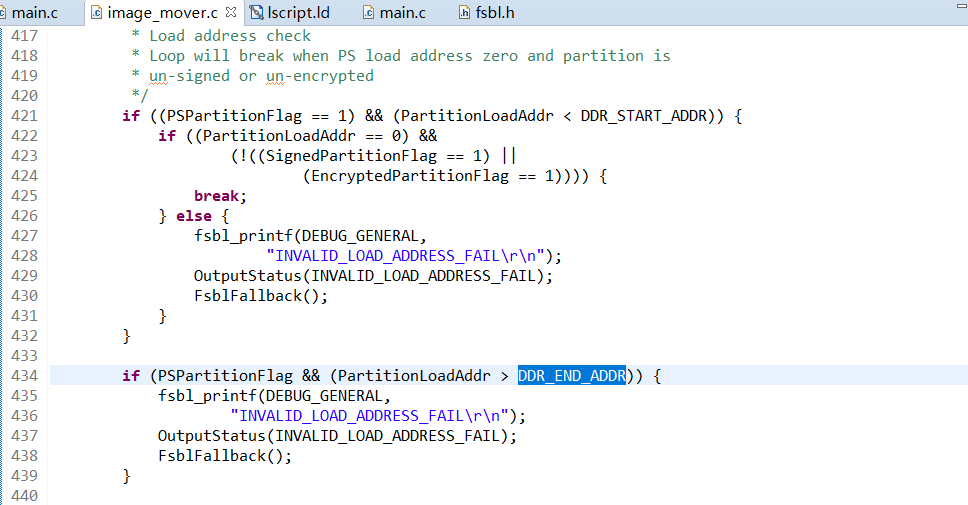

定位到image_mover.c的436行，发现此处的DDR_END_ADDR的默认定义是0X00，无法正常执行下面的程序。

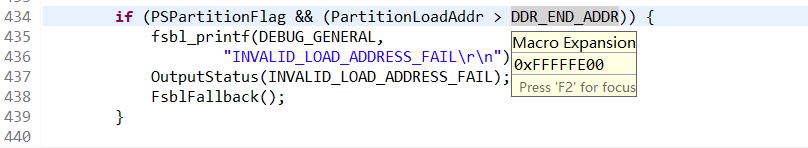

所以这里修改DDR_END_ADDR为片上rom的结束地址。

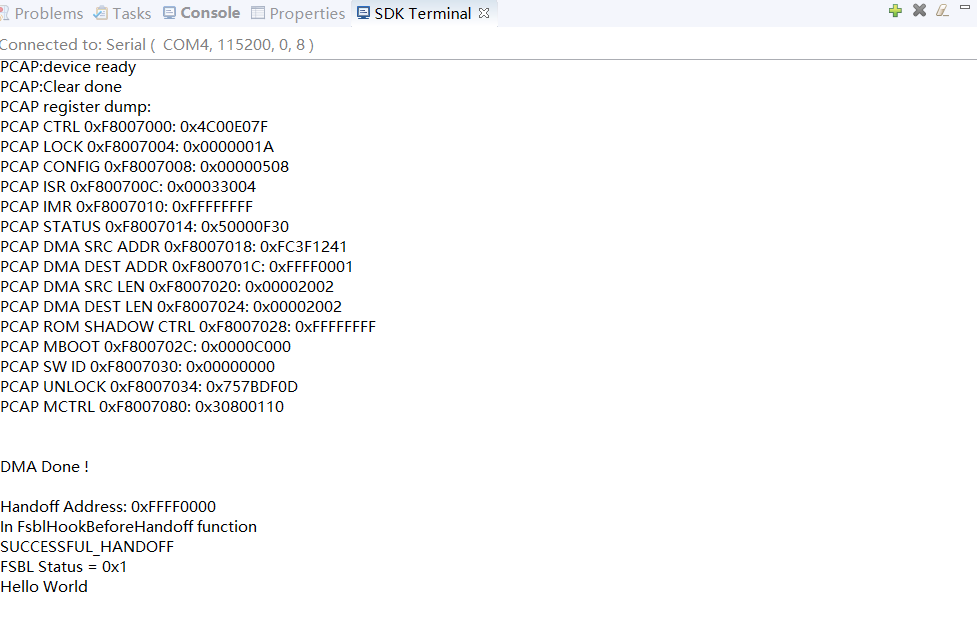

再次重复操作，完成镜像生成后，jtag模式烧写，flash模式启动，观察打印调试信息。从调试信息中可以看到，PS端正常启动，此时挂在PL端的LED灯也能正常点亮。
