采用sFlow工具实现流量监控—实验

学习目标

• 采用sFlow工具实现流量监控

学习内容

• 理解sFlow-rt的基本配置与操作；

• 掌握mininet中sFlow agent的配置过程

实验原理

sFlow的部署分为两部分：sFlow agent和sFlow collector。sFlow agent内嵌入网络设备中，获取设备的实时信息并封装成sFlow报文发送给sFlow collector。

sFlow-rt可统计到每个接口的流量信息，通过sFlow-rt的rest api获取json数据并对json数据进行解析获得。对解析到的数据进行判断分析后即可实施策略。

选择sFlow-rt好处：sFlow-rt可以提供周期性的网络接口统计采样和数据包采样，能够提供各接口的流量信息，且几乎不会对被统计设备造成任何负担，管理成本极低。

关于如何下载和使用sFlow-rt工具请参考我的这篇 博客

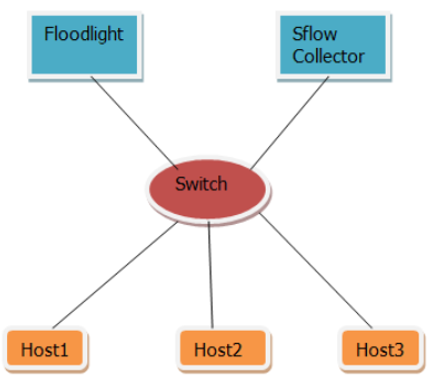

实验拓扑

如下图

实验仿真

启动sFlow-rt以及floodlight控制器

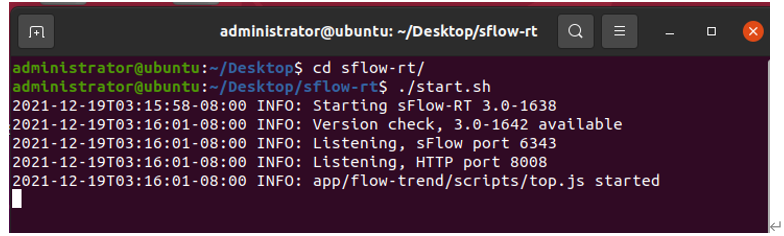

切换到sFlow-rt目录并启动sFlow-rt

cd sflow-rt/./start.sh

打开浏览器输入：

localhost:8080

如下图说明floodlight控制器启动成功

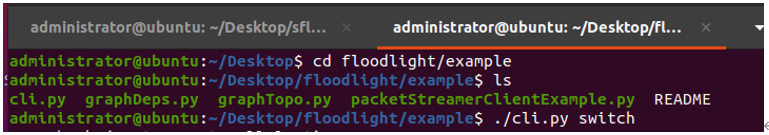

新开一个终端，切换到floodlight/example目录，执行以下命令查询虚拟机交换机dpid

cd floodlight/example./cli.py switch

在输出结果中寻找dpid号如下

切换到floodight安装目录下

cd ..

执行以下命令创建文件，并使用vim命令编辑该文件

touch dropkt.jsonsudo chmod 777 dropkt.jsonsudo gedit dropkt.json

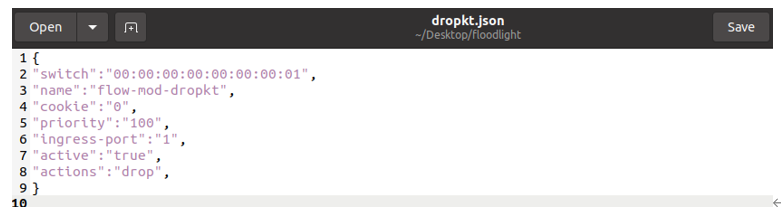

在dropkt.json文件中添加如下内容，switch对应的编号则为之前获取的虚拟机交换机dpid

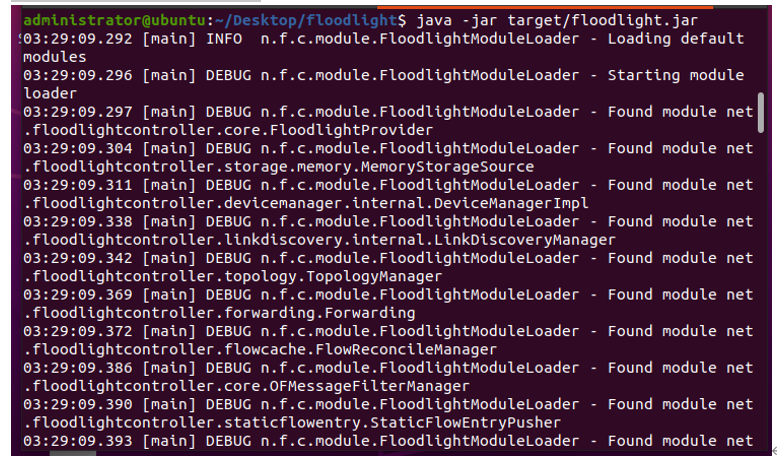

执行以下命令启动floodlight

java -jar target/floodlight.jar

创建拓扑

新开一个终端，在/mininet目录下创建文件topo-1sw_3host.py，

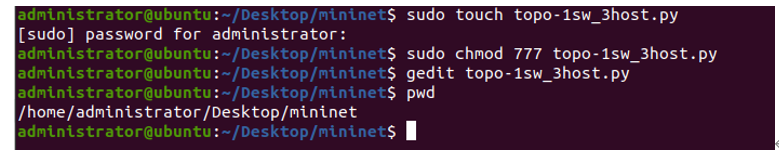

sudo touch topo-1sw_3host.pysudo chmod 777 topo-1sw_3host.pygedit topo-1sw_3host.py

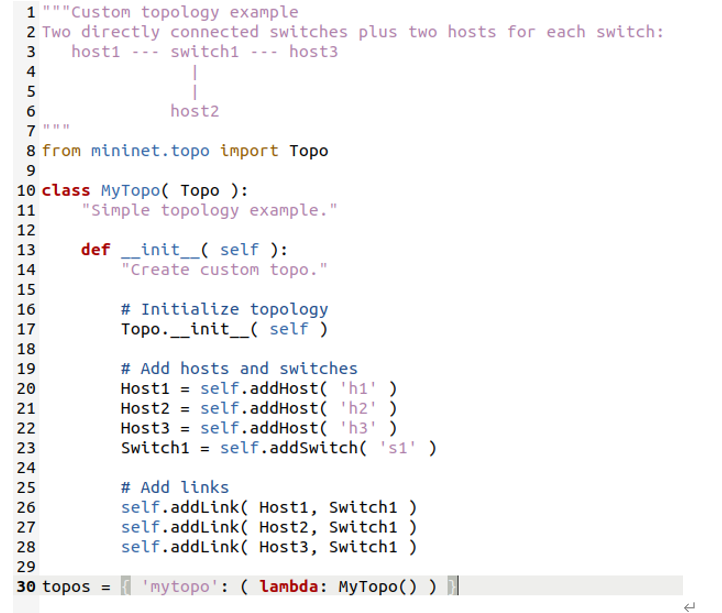

并如下添加内容

添加完成后保存退出。

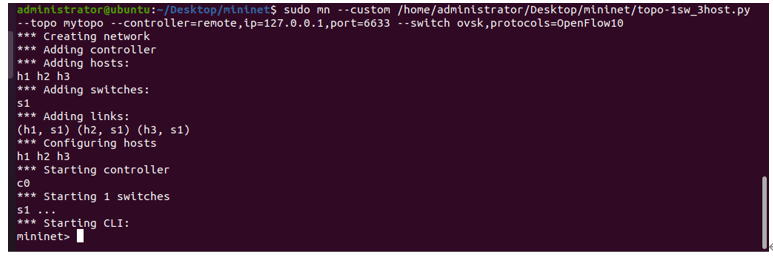

执行以下命令启动Mininet，生成测试拓扑结构

sudo mn --custom /home/administrator/Desktop/mininet/topo-1sw_3host.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

说明

–mac指定虚拟主机的mac地址顺序编号，若不带此参数则随机编号

–controller指定of交换机的控制器

–switch指定虚拟交换机的类型，ovsk表示虚拟交换机为ovs Kernel mode

–custom指定自定义拓扑文件

–topo指定加载拓扑的名字

部署sFlow agent

步骤1.

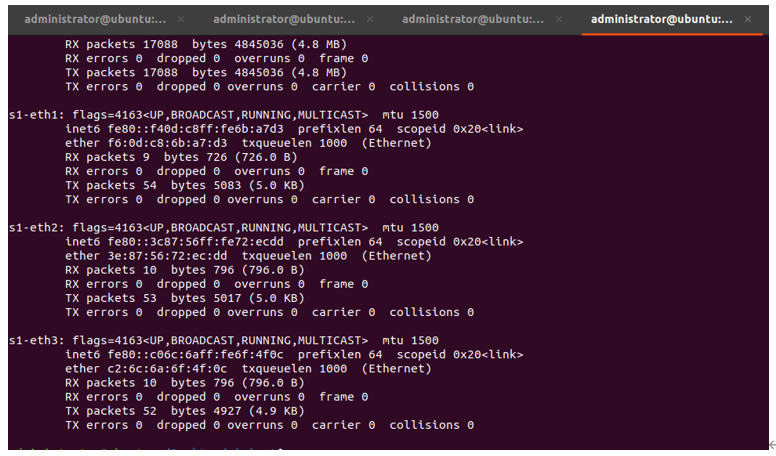

在mininet环境中输入ifconfig命令查看当前网卡状态

ifconfig

步骤2.

在mininet上测试连通性

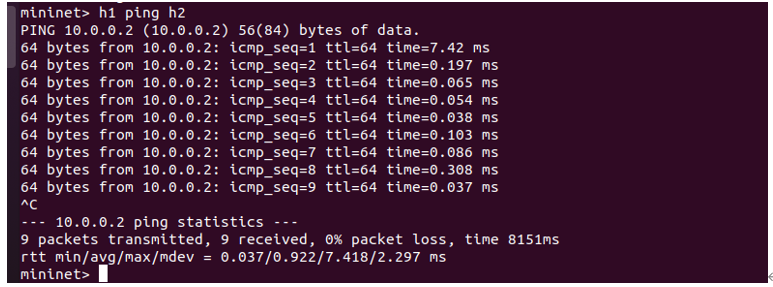

h1 ping h2

步骤3

执行以下命令开启OvS的sFlow功能，并配置sFlow Agent

sudo ovs-vsctl -- --id=@sflow create sflow agent=s1 target=\"127.0.0.1:6343\" header=128 sampling=10 polling=1 -- set bridge s1 sflow=@sflow

参数说明：

• 1）agent：虚拟机对应的某个监控流量的网卡，本实验用s1网卡产生和监控流量；
• 2）target：sFlow-rt的IP，默认端口6343；
• 3）bridge：需要开启sFlow的网桥；

步骤4

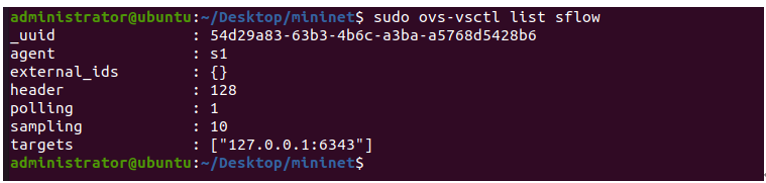

输入如下命令查看已经配置的Agent信息。

sudo ovs-vsctl list sflow

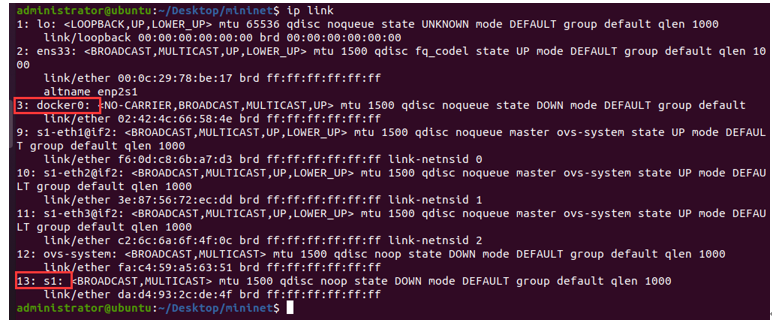

输入ip link命令，查看交换机端口名称与端口编号的映射关系。

如下图我这里的docker0(eth0)对应的编号是3，s1对应的编号是13

（安装docker：主要实现Linux 机器上的本地虚拟化，目的做到轻量级、可移植性高）

步骤5.

查看sFlow agent是否配置成功

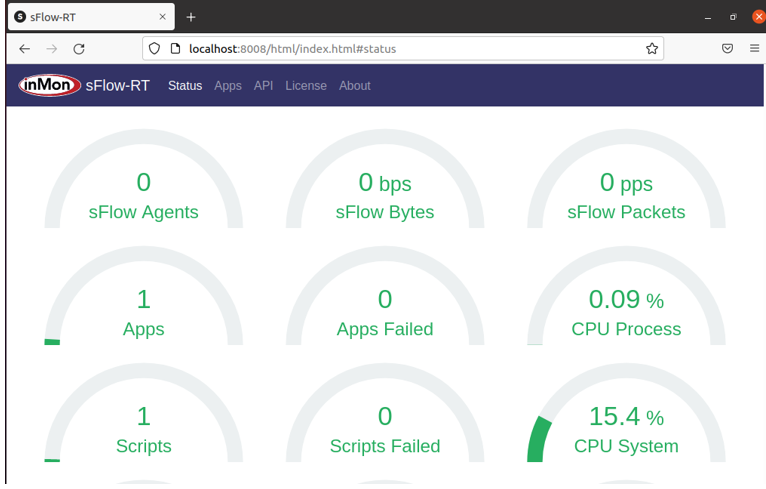

打开浏览器输入：

localhost:8080

可以看到代理配置成功

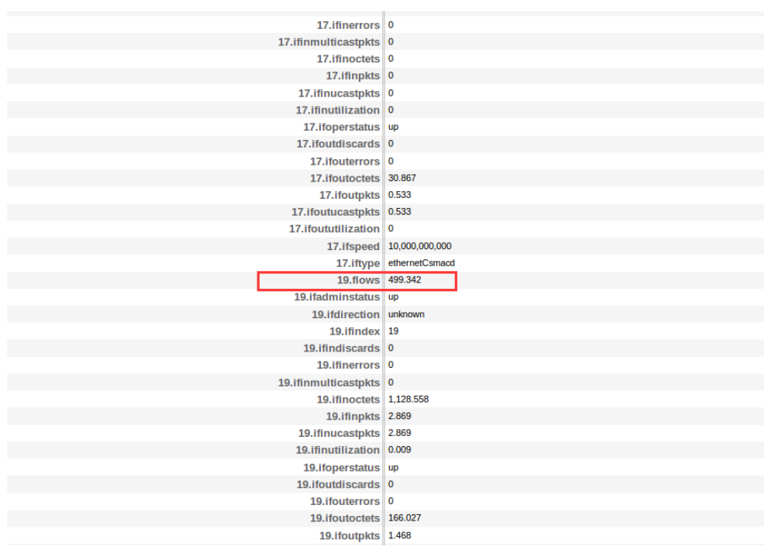

进入该监控的端口列表页面，如下

步骤6.

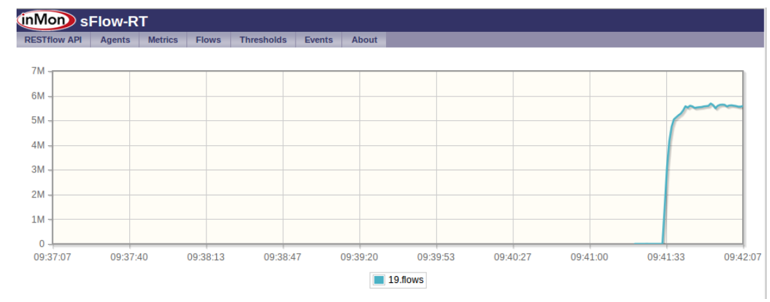

进入端口监控页面

总结

流量监控是sdn中很重要的一个环节，在获取各个端口的实时信息后，可以实现很多的服务，比如负载均衡，QoS，流量工程等。
