知识点1【原始套接字概述】

 1、UDP封包格式

​IP封包格式：

Ethernet封包格式

TCP封包格式：

 ICMP封包格式：ping

知识点2【数据包的分析】

 案例：网络分析器：

知识点2【混杂模式】接受数据（了解）

知识点3【原始套接字发送数据】sendto

1、本机的接口地址结构

2、获取我们的本地接口

知识点4【案例：扫描mac地址 ARP】

 ARP协议格式：

知识点1【原始套接字概述】

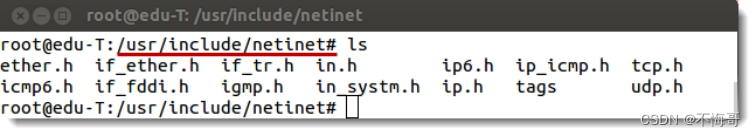

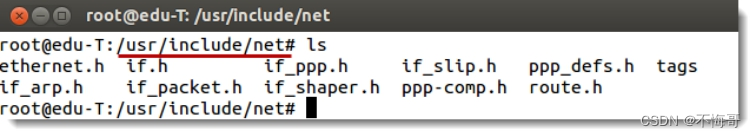

ubuntu12.04中描述网络协议结构的文件如下

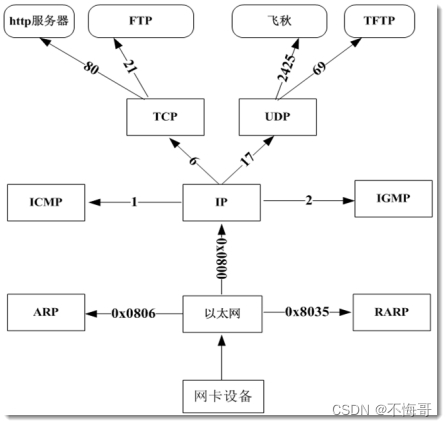

 在TCP/IP协议栈中的每一层为了能够正确解析出上层的数据包，从而使用一些“协议类型”来标记，详细如下图

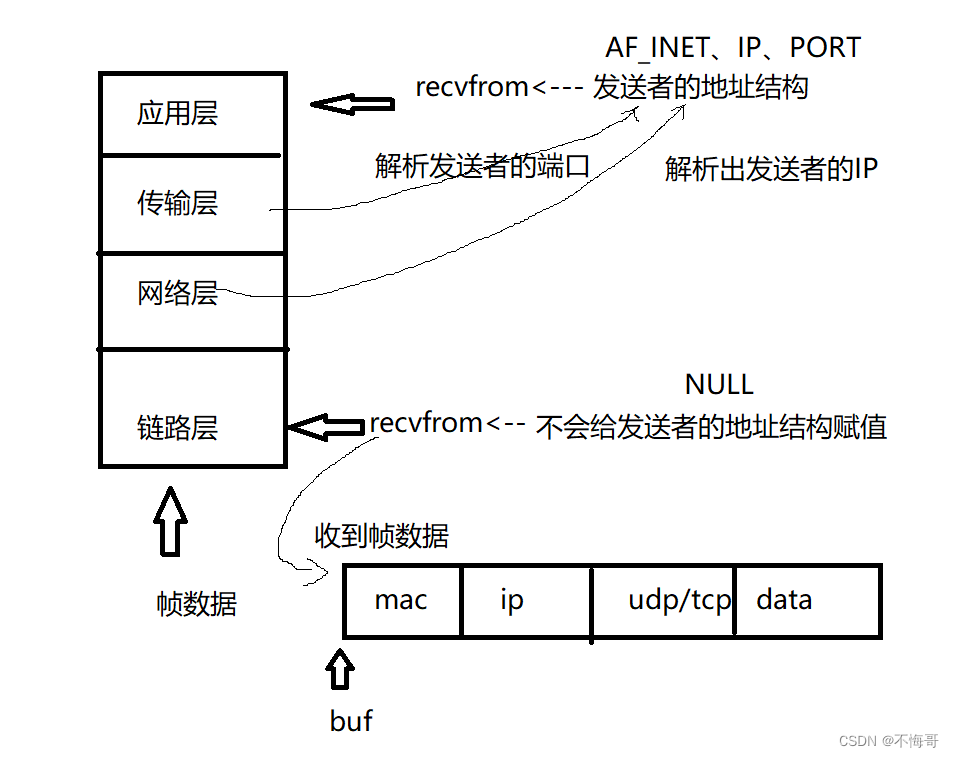

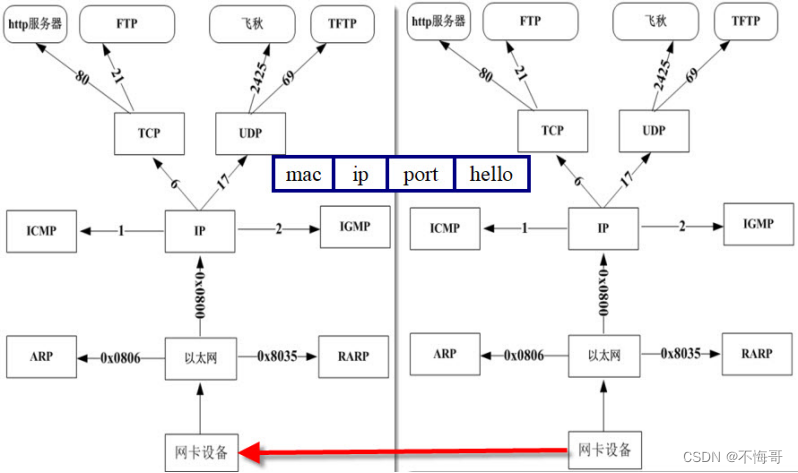

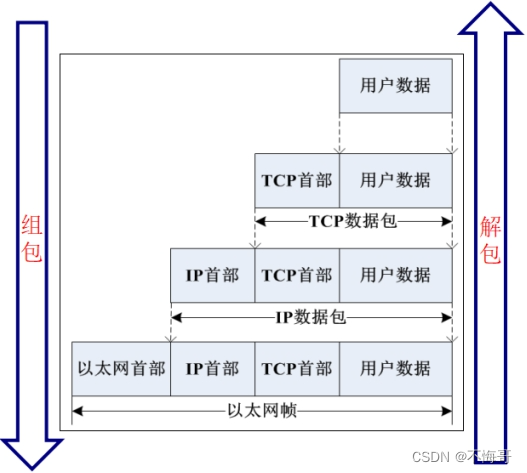

组装/拆解udp数据包流程

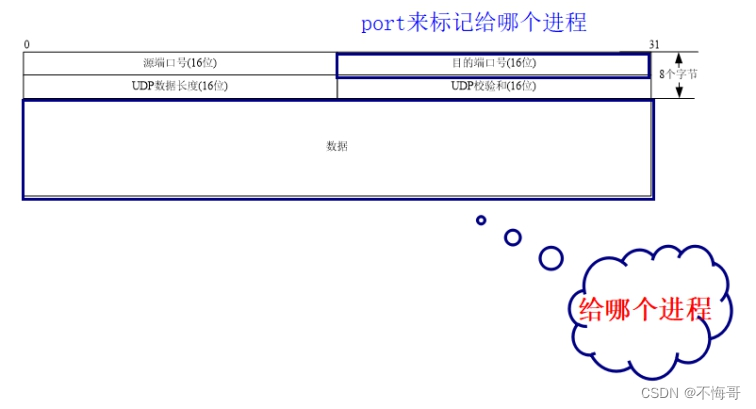

 1、UDP封包格式

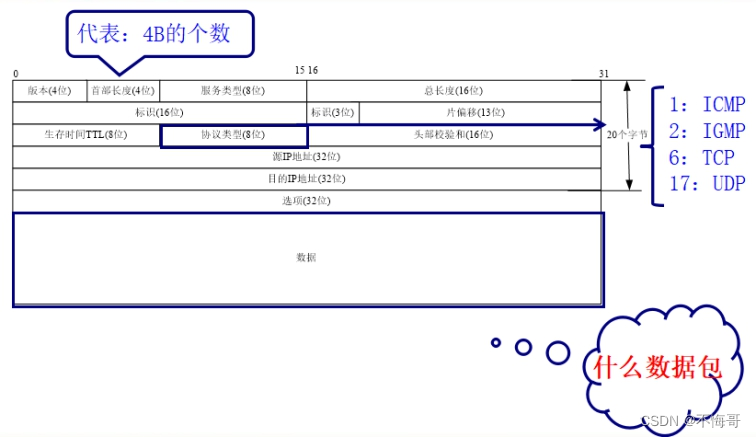

IP封包格式：

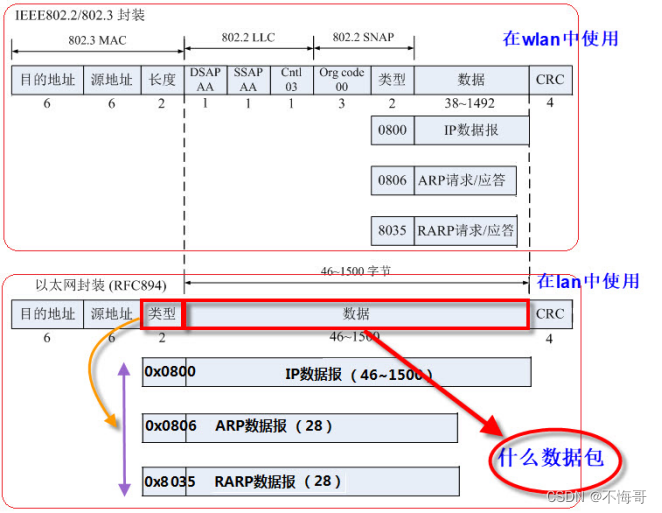

Ethernet封包格式

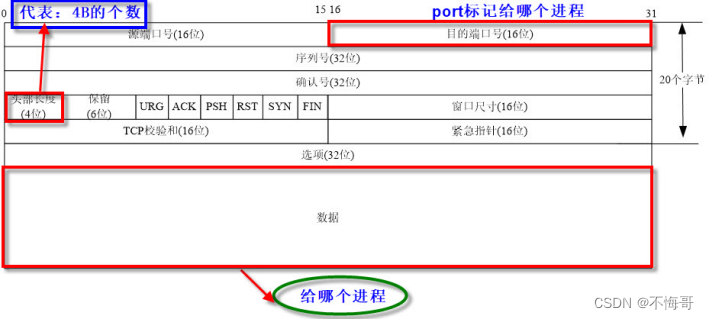

TCP封包格式：

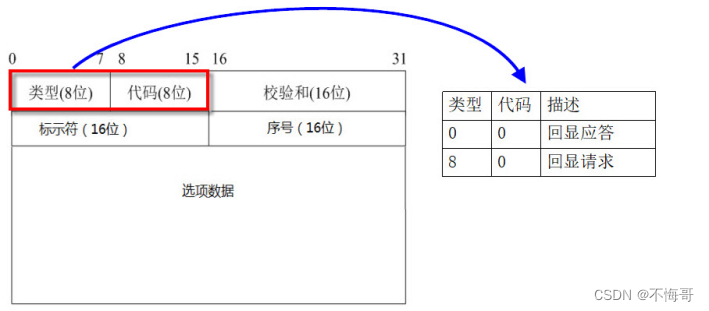

 ICMP封包格式：ping

知识点2【数据包的分析】

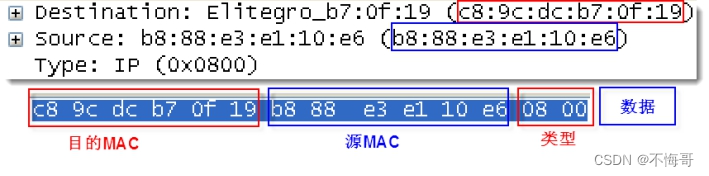

链路层数据格式

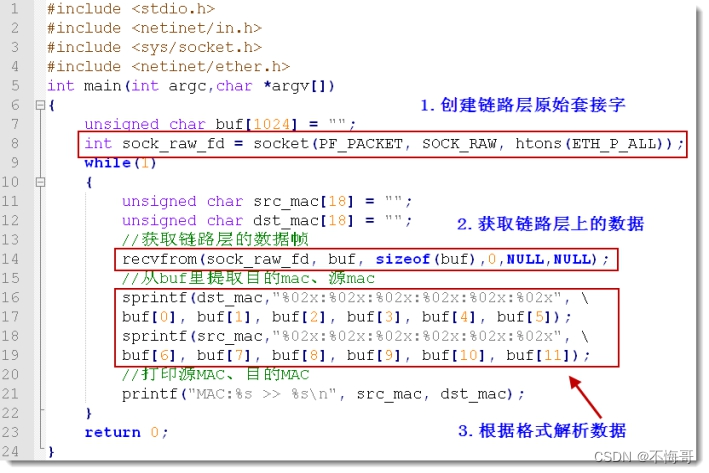

 demo:recvfrom接受链路层帧数据

 案例：网络分析器：

#include
#include
#includeint main()
{//1、 创建一个原始套接字 ETH_P_ALL收发任何数据类型int sockfd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));if(sockfd < 0){perror("socket");return 0;}printf("sockfd = %d\n", sockfd);//2、使用recvfrom接受网络数据 数据很多while(1){//定义buf存放帧数据 大小1500 unsigned charunsigned char buf[1500]="";int len = recvfrom(sockfd, buf, sizeof(buf),0,NULL,NULL);printf("len = %d\n", len);//buf不要用%s遍历 帧数大多都是不识别的ASCII值  有太多的0x00//printf("buf=%s\n",buf);//sleep(1);//别sleep会丢失数据//解析buf-->mac头信息-->必须明白mac头的结构//1、mac头部：目的mac(6B) 源mac(6B) 类型（2B）//[mac][ip][tcp/udp][data] ff:ff:ff:ff:ff:ffchar src_mac[18]="";char dst_mac[18]="";sprintf(dst_mac,"%02x:%02x:%02x:%02x:%02x:%02x",\buf[0],buf[1],buf[2],buf[3],buf[4],buf[5]);sprintf(src_mac,"%02x:%02x:%02x:%02x:%02x:%02x",\buf[0+6],buf[1+6],buf[2+6],buf[3+6],buf[4+6],buf[5+6]);printf("%s--->%s\n", src_mac, dst_mac);//判断mac头部中协议类型 0x0800 IP  0x0806 ARP 0x8035 RARPunsigned short mac_type = ntohs(*(unsigned short *)(buf+12));if( mac_type == 0x0800 ){printf("mac_type = %#x IP报文\n",mac_type);//2、分析IP头部unsigned char *ip_addr = buf+14;//+14跳过mac头//ip_addr跳到源IP的起始位置ip_addr += 12;char src_ip[16]="";char dst_ip[16]="";sprintf(src_ip,"%d.%d.%d.%d", \ip_addr[0],ip_addr[1],ip_addr[2],ip_addr[3]);ip_addr += 4;sprintf(dst_ip,"%d.%d.%d.%d", \ip_addr[0],ip_addr[1],ip_addr[2],ip_addr[3]);printf("%s--->%s\n",src_ip,dst_ip);//判断完成网路层的上一层协议类型ip_addr = buf+14;unsigned char *ip_type = ip_addr +9;if(*ip_type == 1){printf("ICMP报文\n");}	else if(*ip_type == 2){printf("IGMP报文\n");}else if(*ip_type == 6){printf("TCP报文\n");ip_addr = buf+14;//ip报文起始位置int ip_head_len = (*ip_addr&0x0f)*4;//提取ip报文的头部长度unsigned char *tcp_addr = buf+14+ip_head_len;unsigned src_port = ntohs(*(unsigned short *)tcp_addr);unsigned dst_port = ntohs(*(unsigned short *)(tcp_addr+2));printf("%hu--->%hu\n", src_port, dst_port);//调到tcp首部长度的位置unsigned char *tcp_headLen_addr = tcp_addr+12;int tcp_head_len = ((*tcp_headLen_addr>>4)&0x0f)*4; printf("TCP:%s\n", tcp_addr+tcp_head_len);}else if(*ip_type == 17){printf("UDP报文\n");ip_addr = buf+14;//ip报文起始位置int ip_head_len = (*ip_addr&0x0f)*4;//提取ip报文的头部长度unsigned char *udp_addr = buf+14+ip_head_len;unsigned short src_port = ntohs(*(unsigned short *)udp_addr);unsigned short dst_port = ntohs(*(unsigned short *)(udp_addr+2));printf("%hu--->%hu\n", src_port, dst_port);printf("%s\n", udp_addr+8);//应用层数据}}else if(mac_type == 0x0806){printf("mac_type = %#x ARP报文\n",mac_type);}else if(mac_type == 0x8035){printf("mac_type = %#x RARP报文\n",mac_type);}}//关闭套接字close(sockfd);return 0;
}

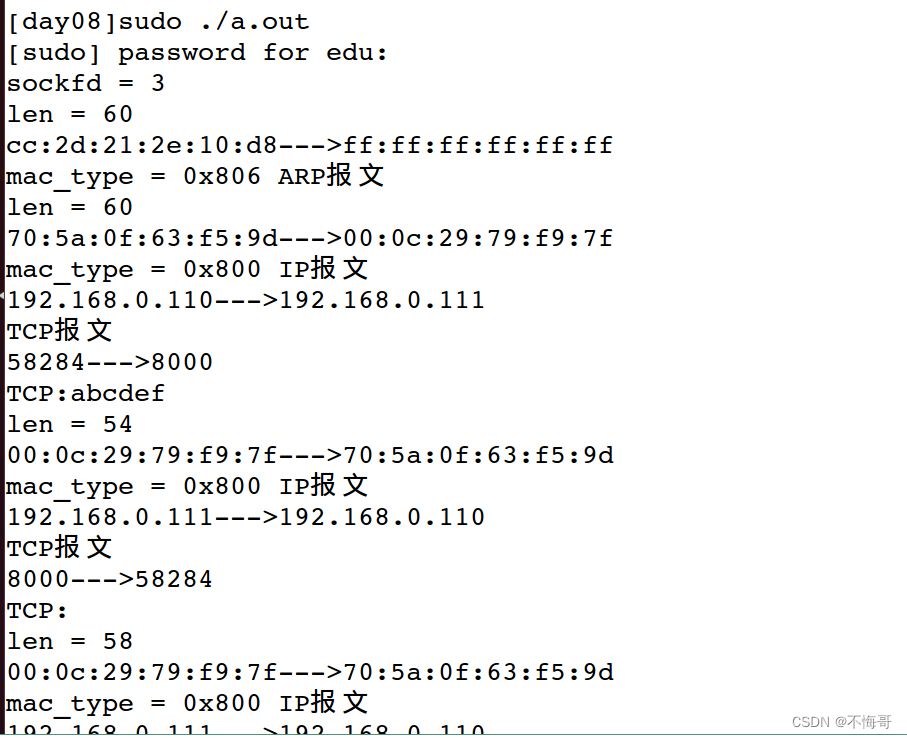

 运行结果：

知识点2【混杂模式】接受数据（了解）

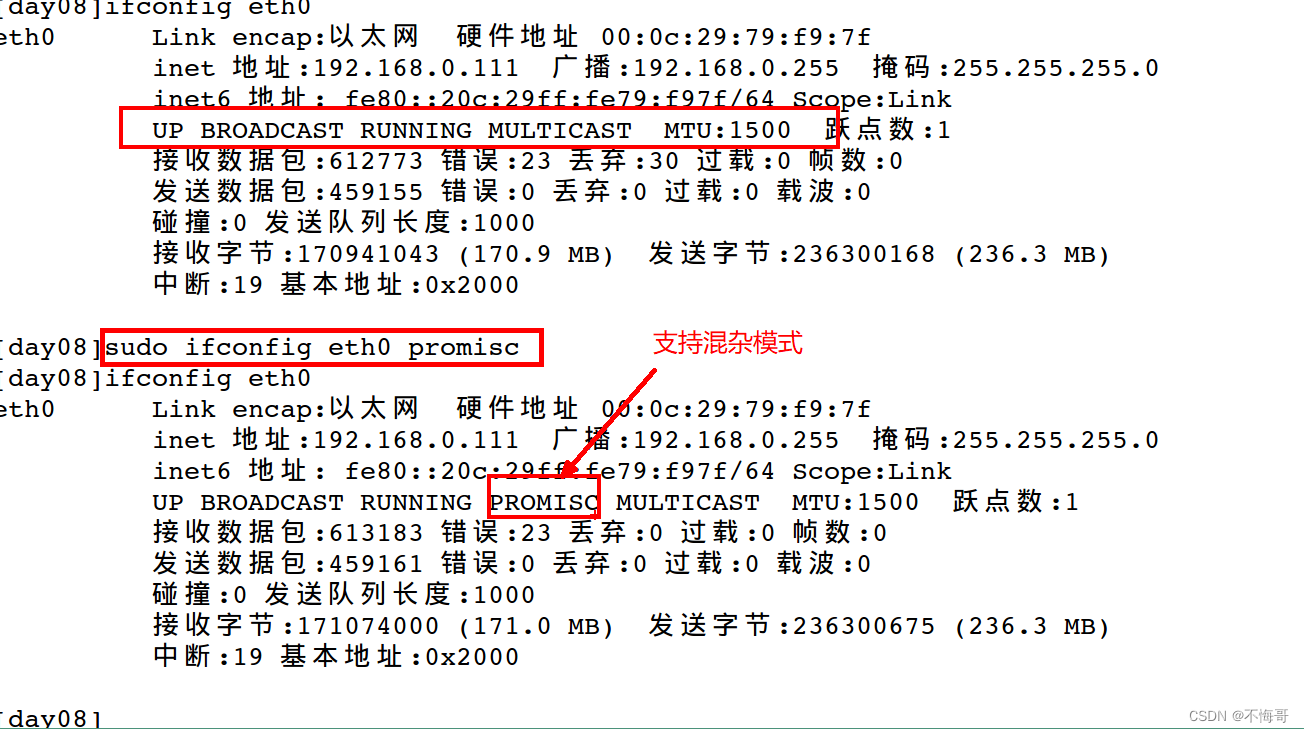

linux下设置

1、设置混杂模式：ifconfig eth0 promisc

2、取消混杂模式：ifconfig eth0 -promisc

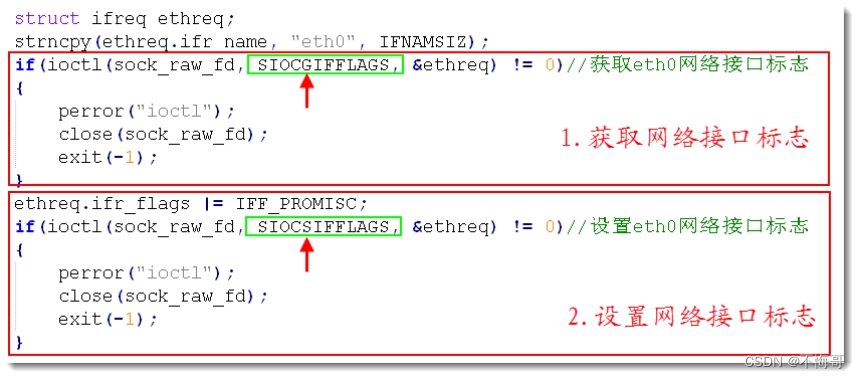

linux下通过程序设置网卡混杂模式：

知识点3【原始套接字发送数据】sendto

sendto(sock_raw_fd, msg, msg_len, 0,(struct sockaddr*)&sll, sizeof(sll));
注意：
1、sock_raw_fd：原始套接字
2、msg:发送的消息（封装好的协议数据）

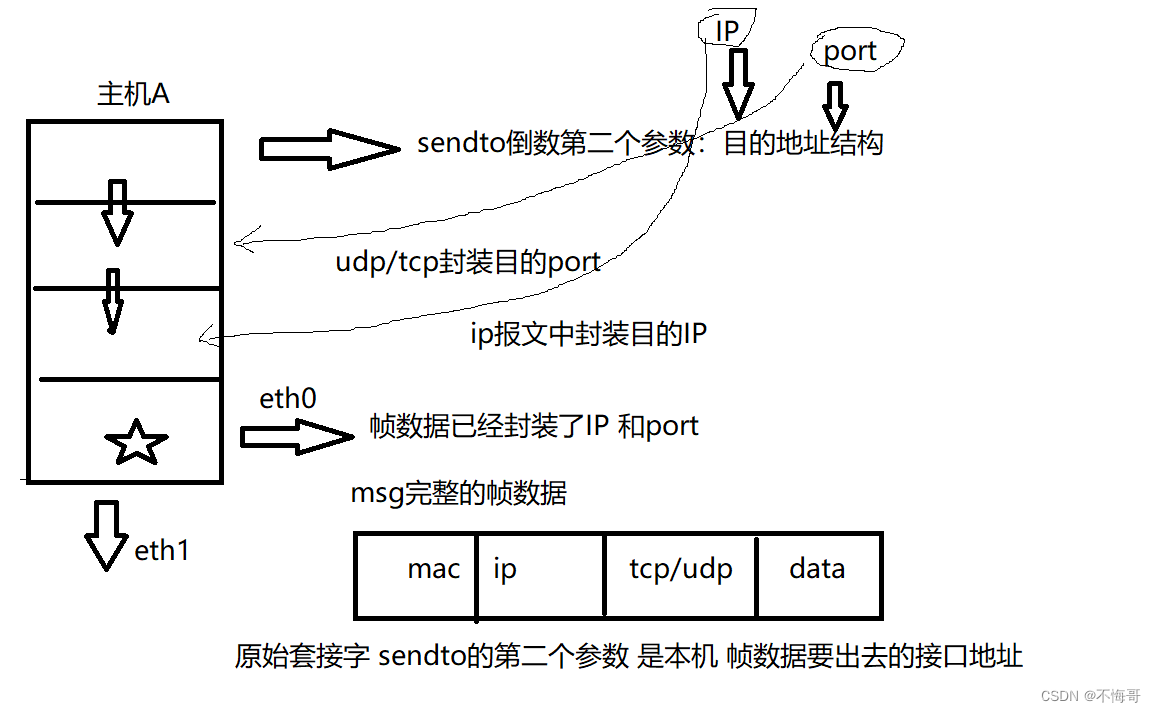

3、sll:本机网络接口，指发送的数据应该从本机的哪个网卡出去，而不是以前的目的地址
想一想：
如何定义sll?

原始套接字：组帧数据报文----->从本机的哪块网卡sendto发出去

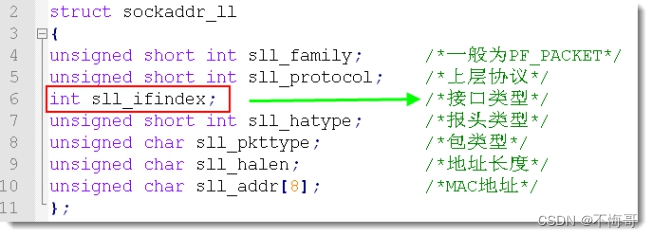

1、本机的接口地址结构

#include
struct sockaddr_ll sll;

只需要对sll.sll_ifindex赋值，就可使用

sll.sll_ifindex=本地接口;//关键就是本地接口如何获得
sendto(sock_raw_fd, msg, msg_len, 0,(struct sockaddr*)&sll, sizeof(sll));

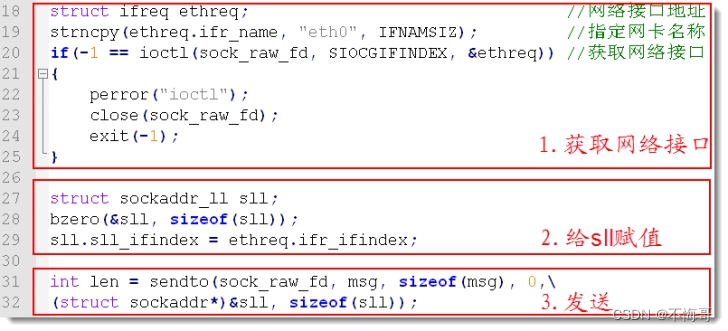

2、获取我们的本地接口

通过ioctl来获取网络接口地址

struct ifreq：#include
IFNAMSIZ 16

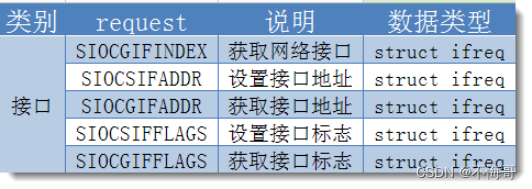

 ioctl参数对照表：

知识点4【案例：扫描mac地址 ARP】

ARP概述

ARP（Address Resolution Protocol，地址解析协议）

1、是TCP/IP协议族中的一个

2、主要用于查询指定ip所对应的的MAC

3、请求方使用广播来发送请求

4、应答方使用单播来回送数据

5、为了在发送数据的时候提高效率在计算中会有一个ARP缓存表，用来暂时存放ip所对应的MAC，在linux中使用ARP即可查看,在xp中使用ARP -a

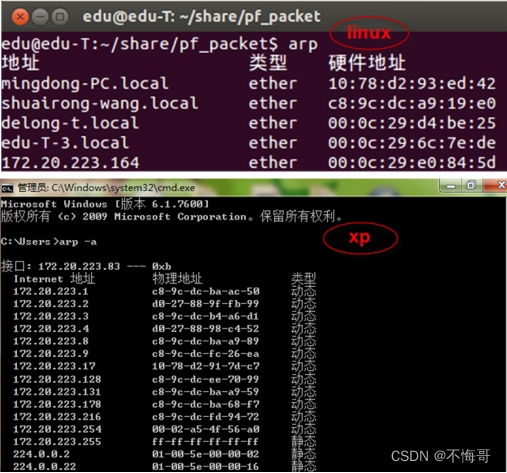

在linux与xp系统下查看ARP的方式：

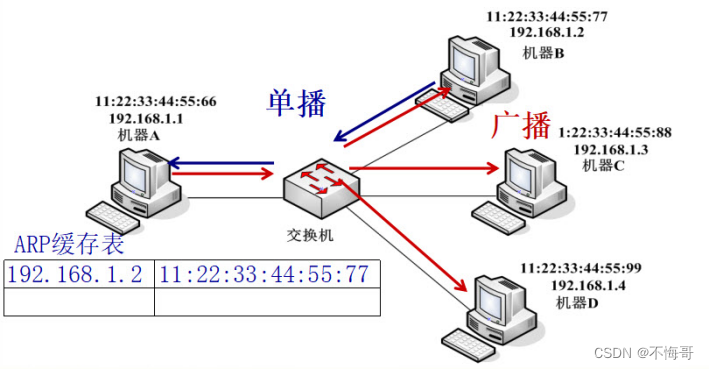

以机器A获取机器B的MAC为例：

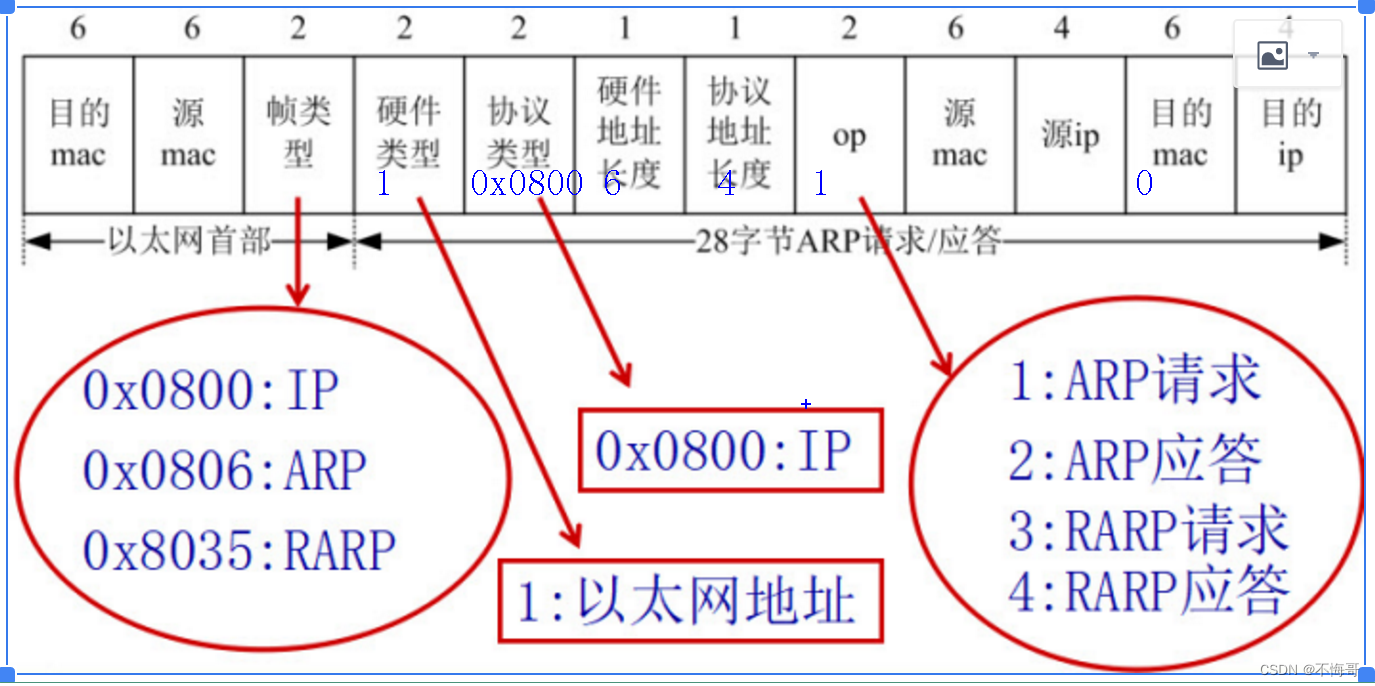

 ARP协议格式：
