本人做过FPGA设计的项目,后面想转 IC 设计方向。现在从 DC 工具的使用开始学起,DC 是新思科技的EDA软件,具体的安装见下面的文章:
Synopsys EDA Tools 安装问题记录
https://blog.csdn.net/qq_43045275/article/details/127630241学习的过程就是啃书+看视频+看帖子。随我的学习进度同步更新~~~~
本篇文章就记录一下,DC的使用和配置。

目录
知识储备
实际操作
DC setup

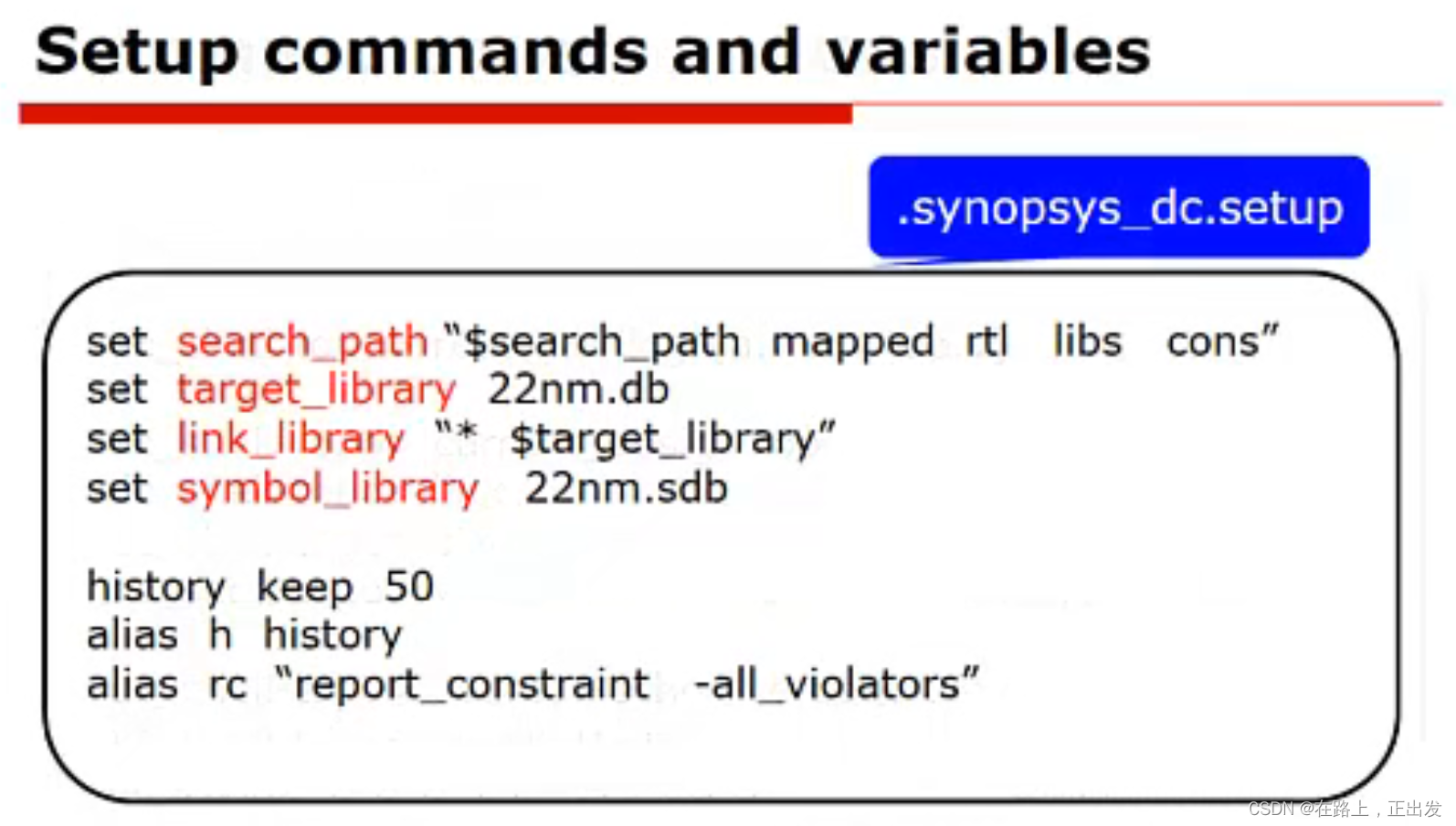

1、.synopsys_dc.setup 配置
2、当前用户的目录
3、工程路径下添加 .synopsys_dc.setup
启动 DC
1、输入命令
2、读取设计文件

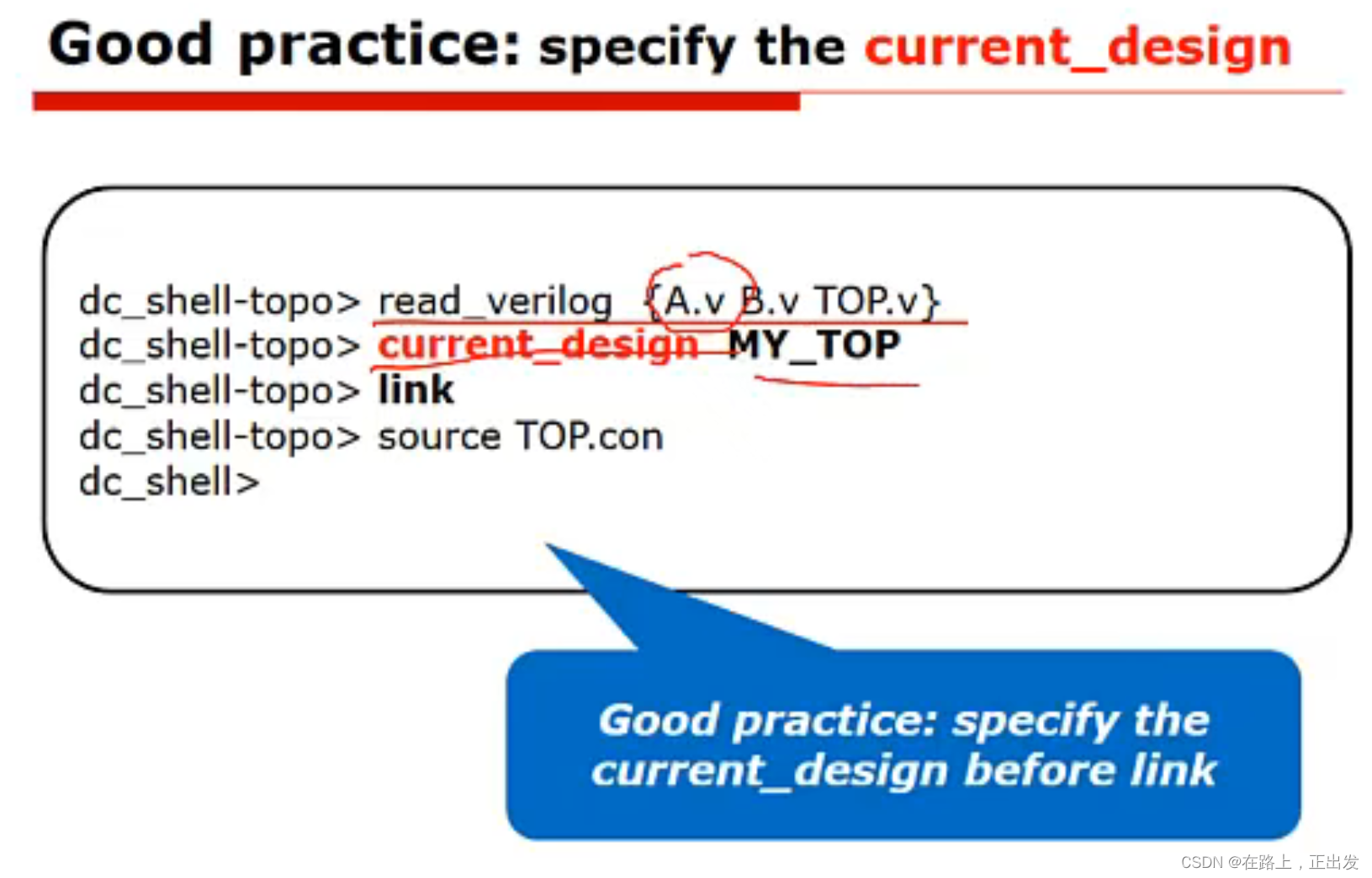

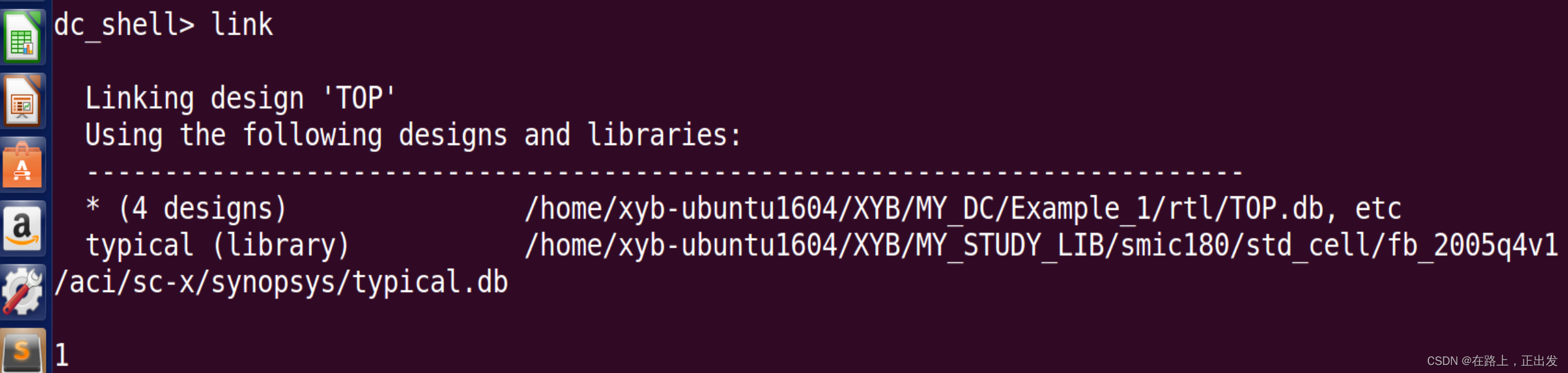

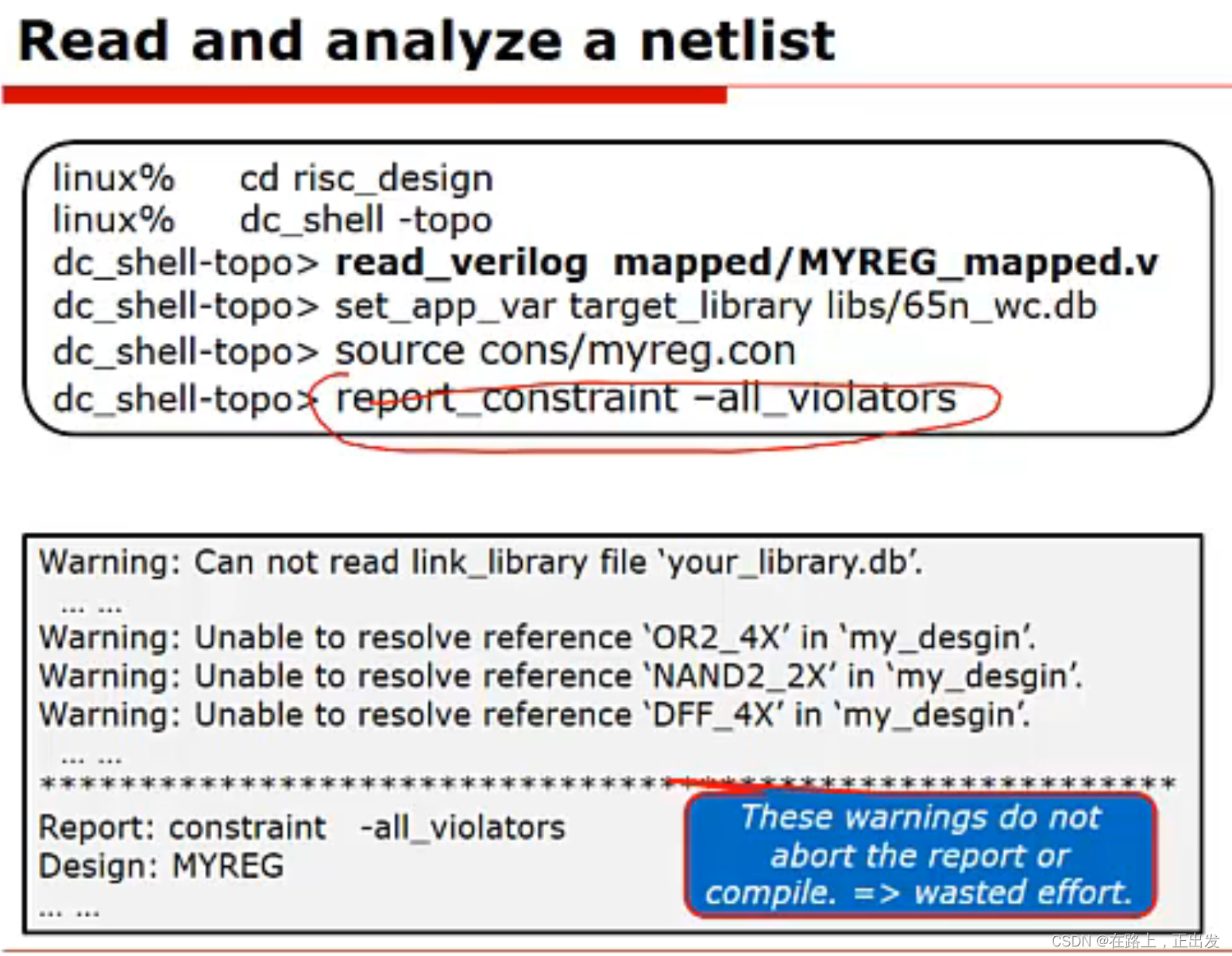

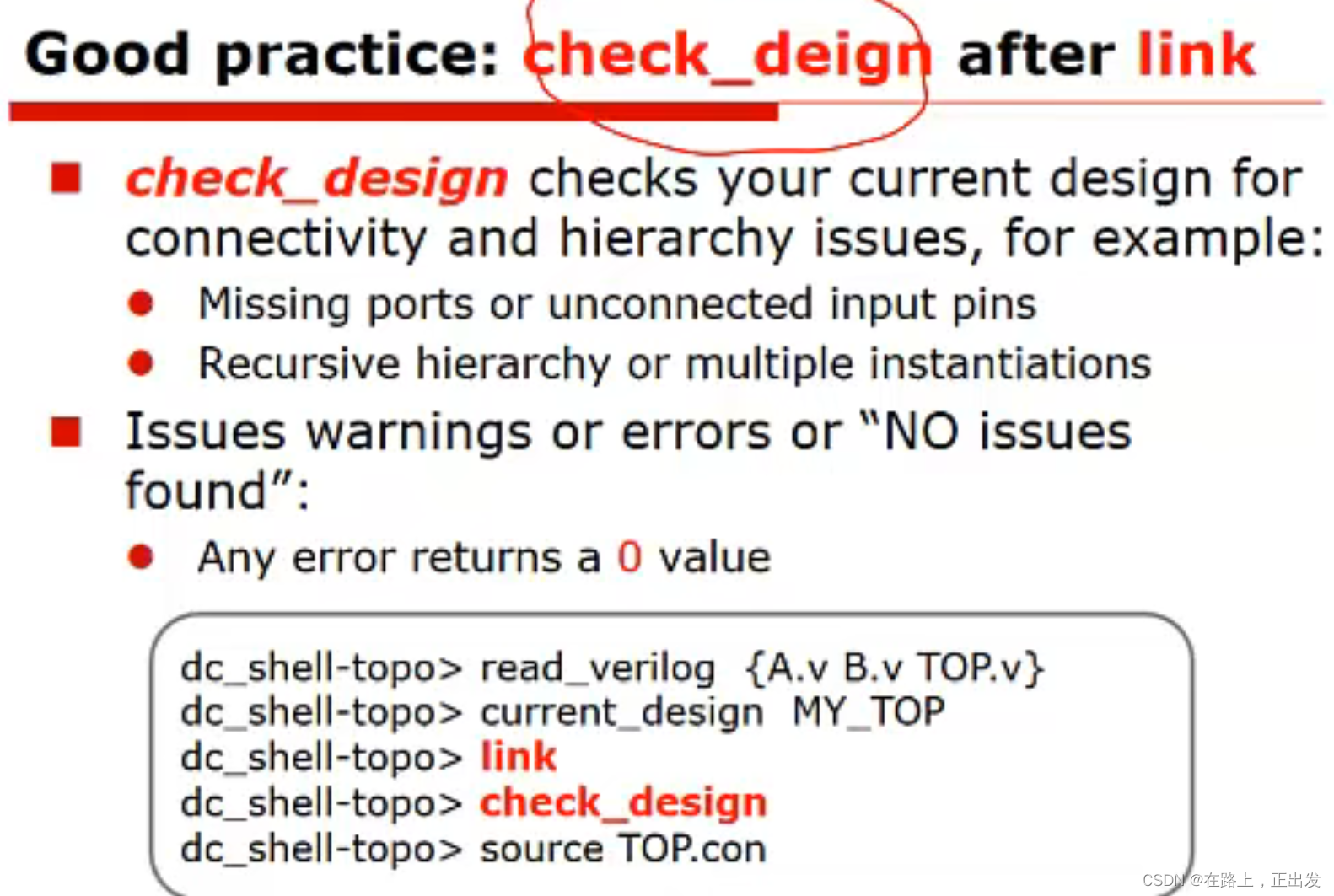

3、link
其他

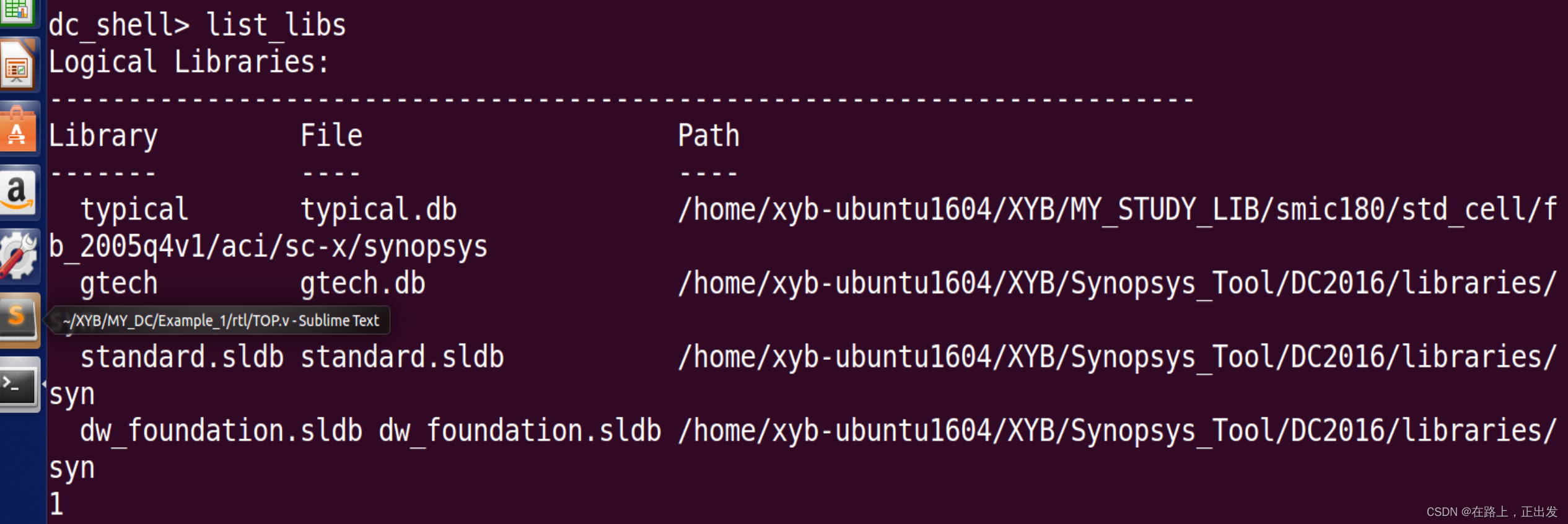

list_libs
report_lib <库名称>

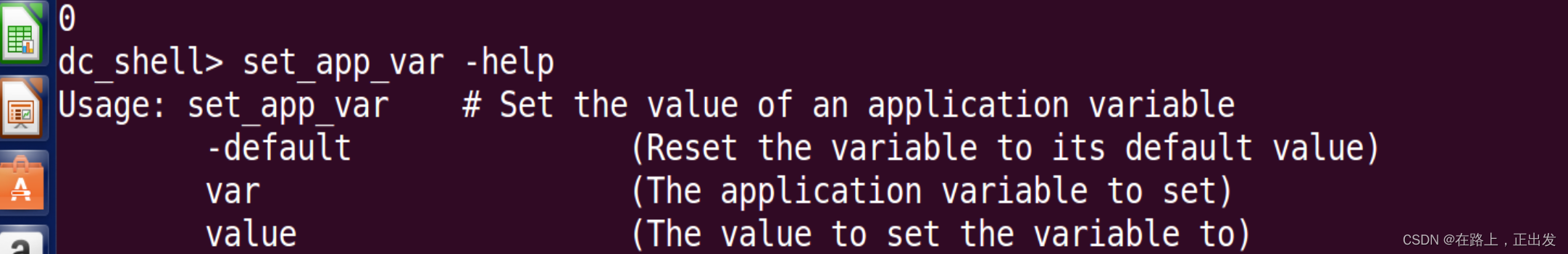

-help

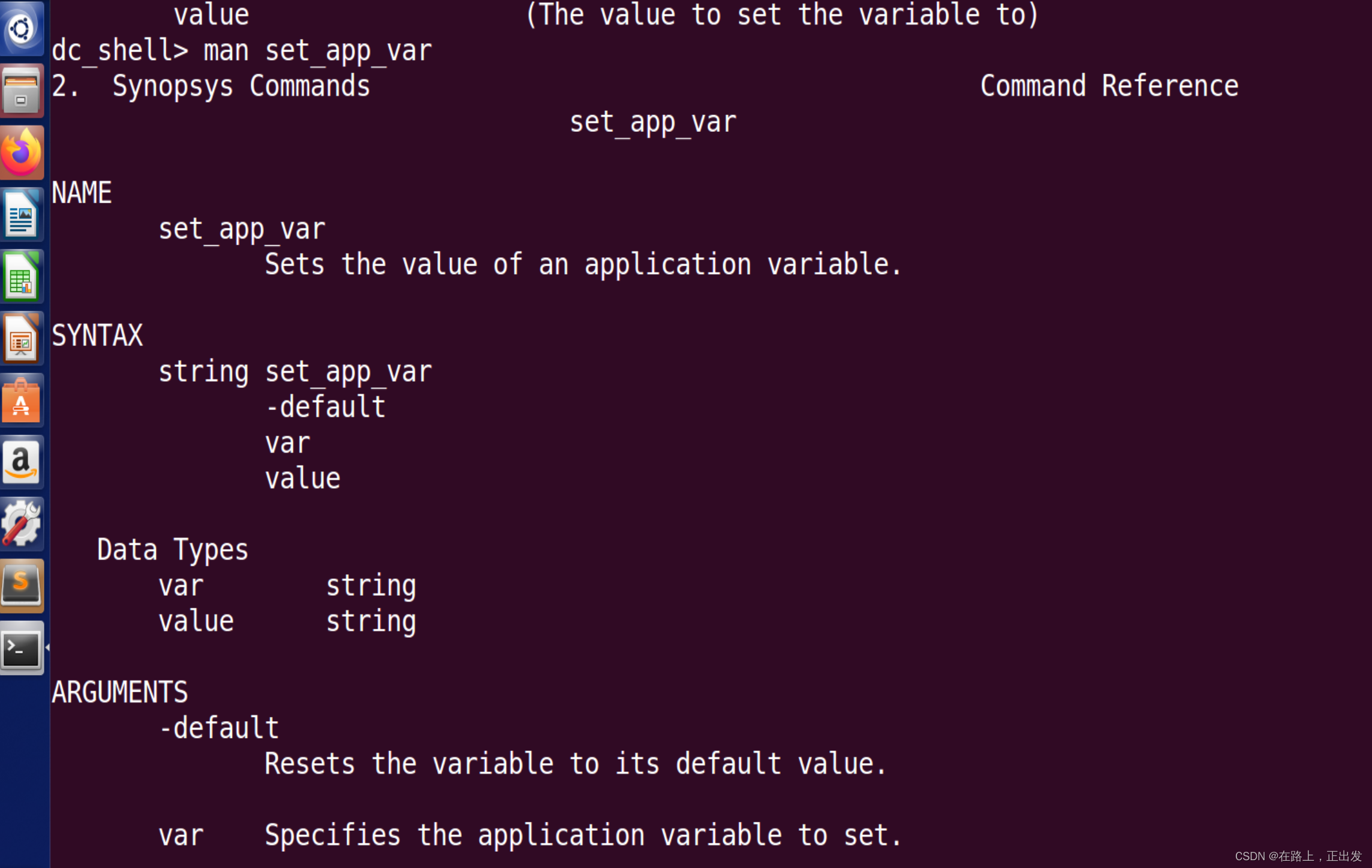

man

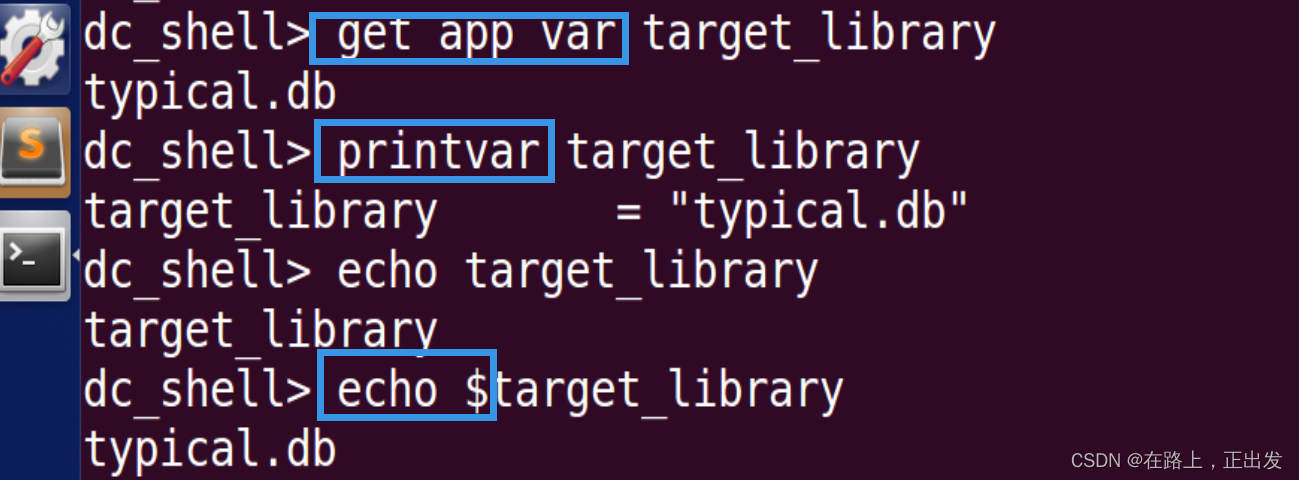

打印环境变量

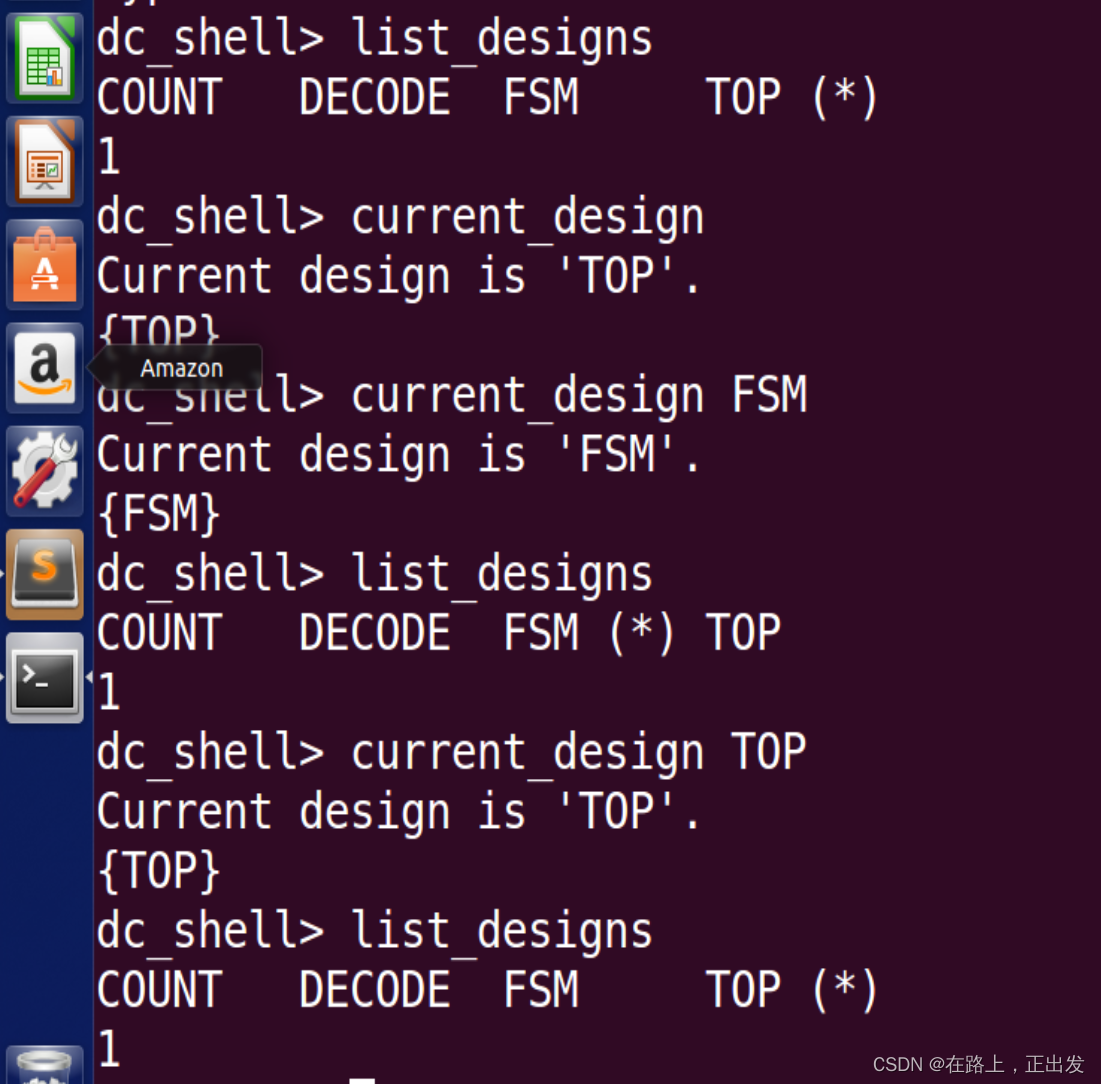

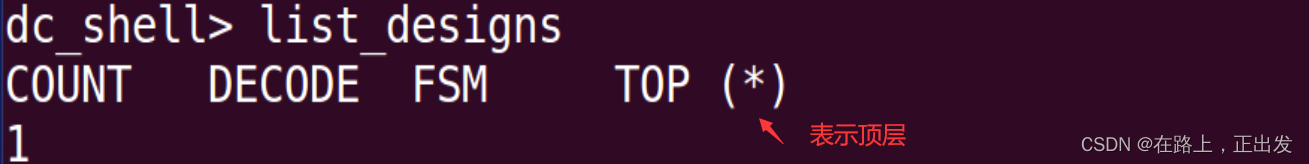

list_designs
current_design
参考说明






target library 是最基本的一些门、触发器等基本器件的工艺信息。

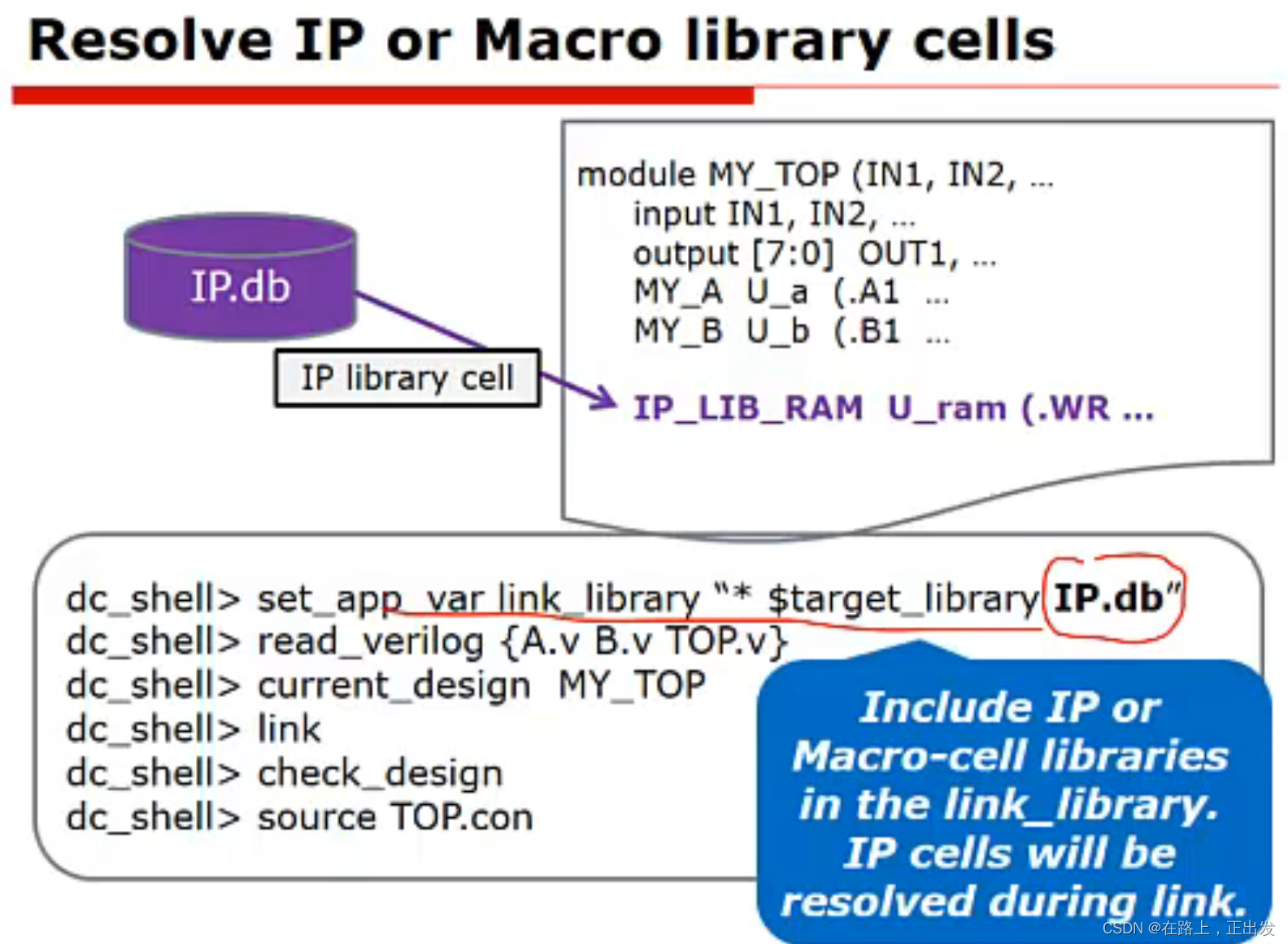

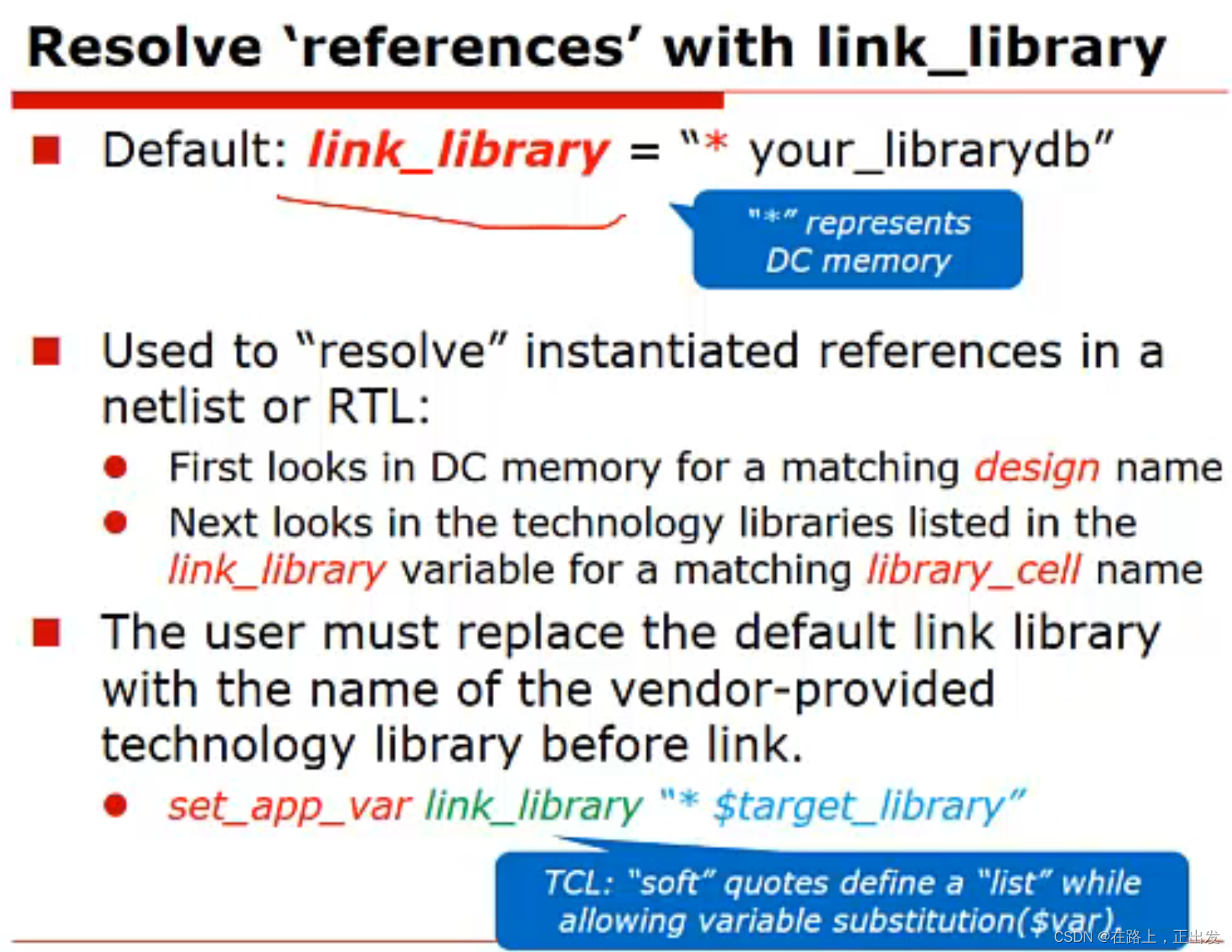

link library 包括一些 第三方 IP对应的db格式文件。




文件权限 3 > 2 >1

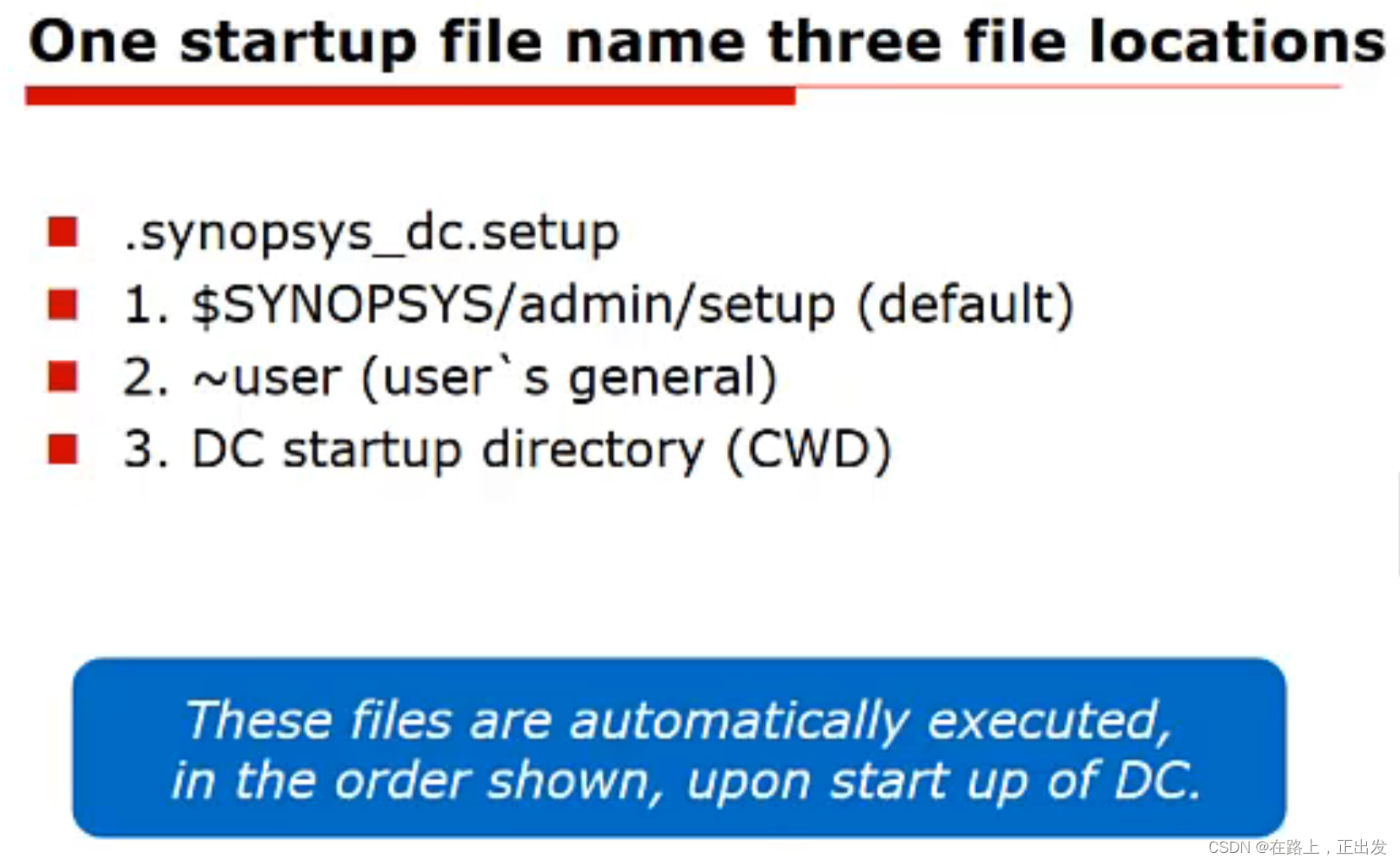

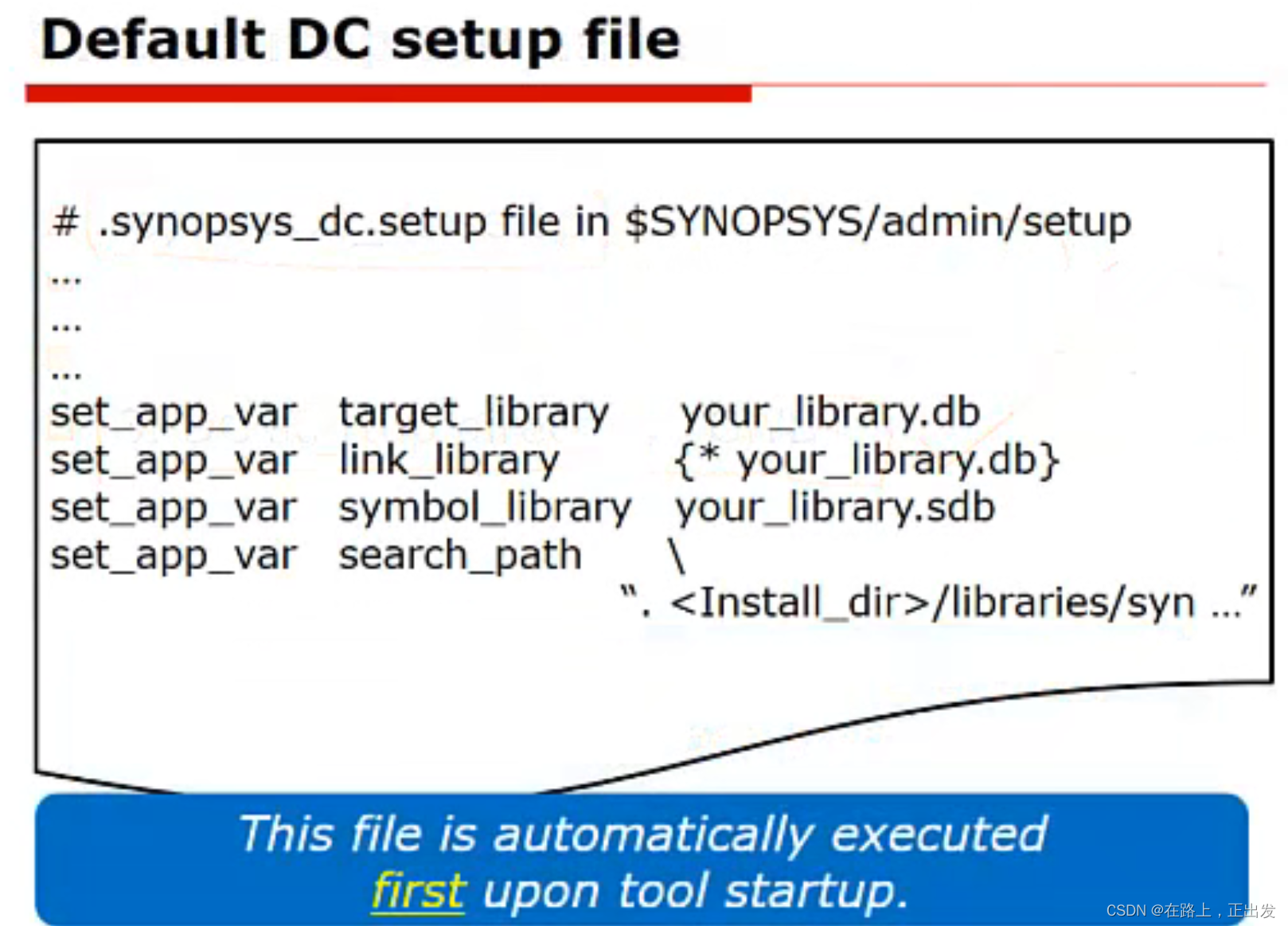

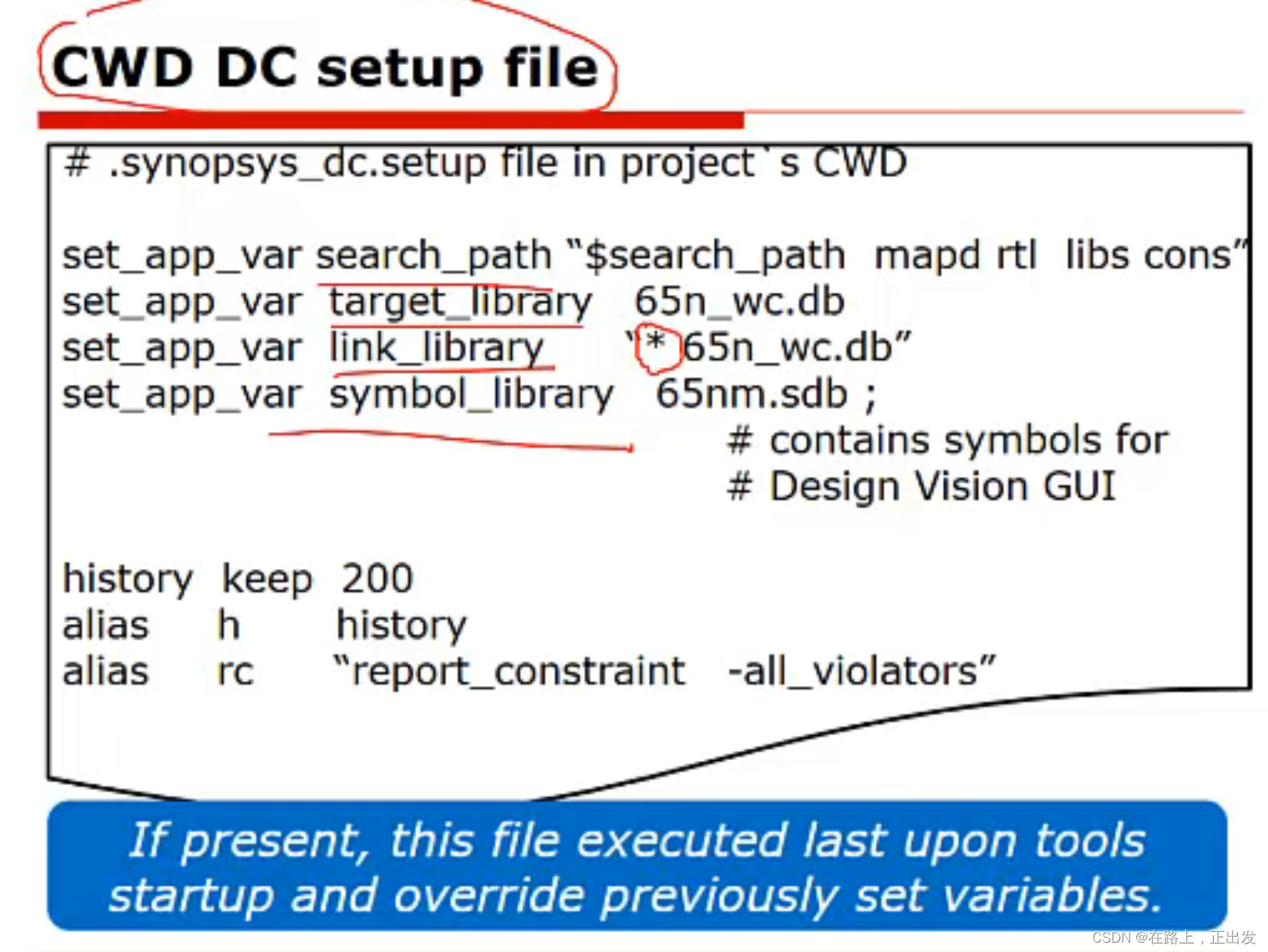

DC在启动前会加载配置文件,下面分别说明。分布在3个地方:DC的安装目录、
1、软件安装目录
1、在DC安装的如下路径下面打开终端:
/Synopsys/DC2016_install_loc/admin/setup
2、在终端输入:
ls -al
3、执行如下命令:
gvim .synopsys_dc.setup
或者使用 :
gedit .synopsys_dc.setup如果没有安装 vim,可以通过以下的命令来完成:
sudo apt install vim-gtk

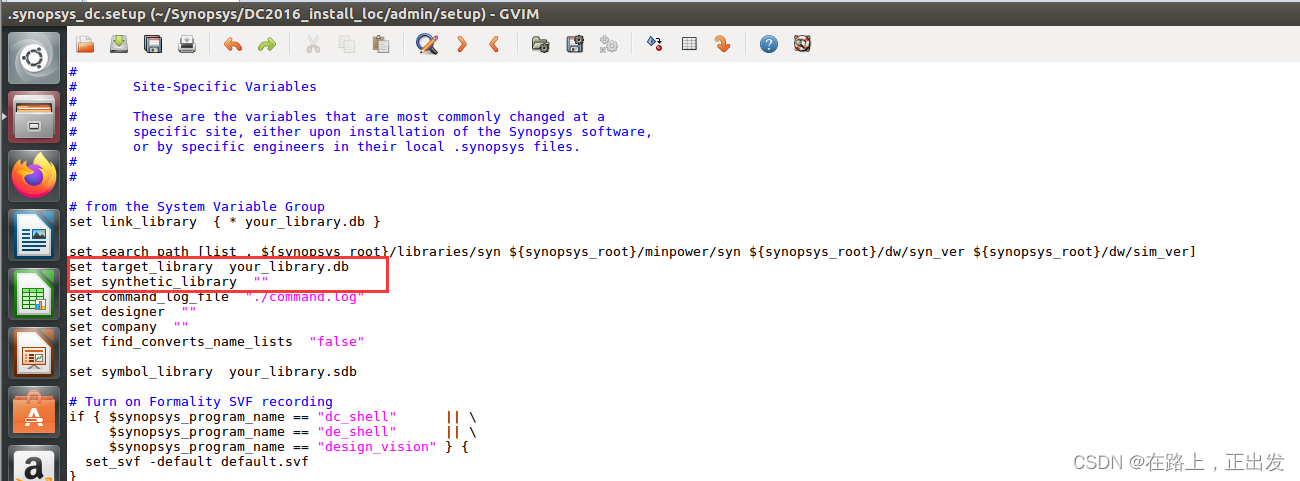

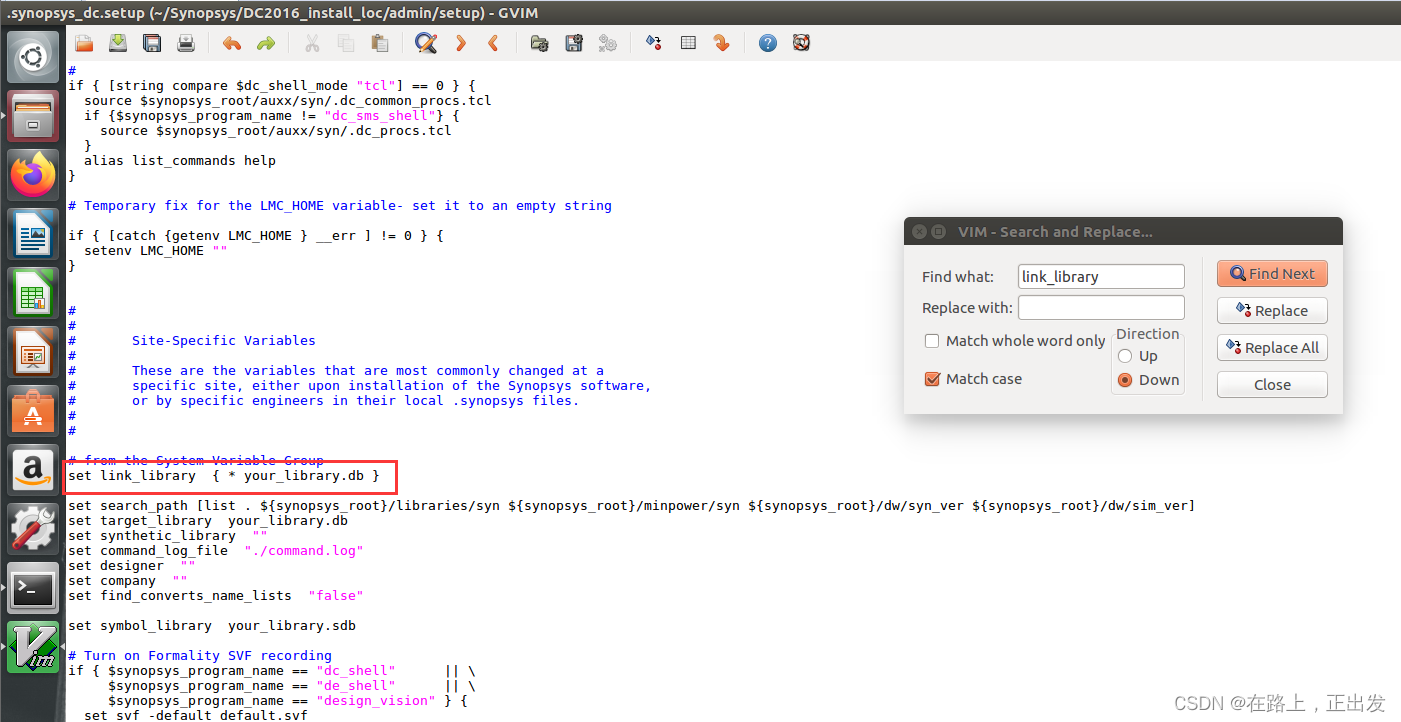

打开后可以看到:
1、终端输入如下命令,切换到当前用户目录
cd ~
2、通过下面命令可以看到配置文件
ls -al

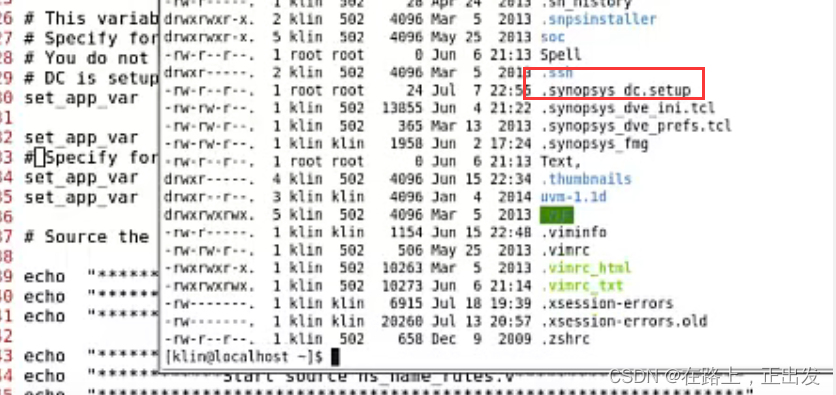

我的用户目录没有找到 .synopsys_dc.setup 文件,但是并不影响使用 DC。
下面是我的启动文件。

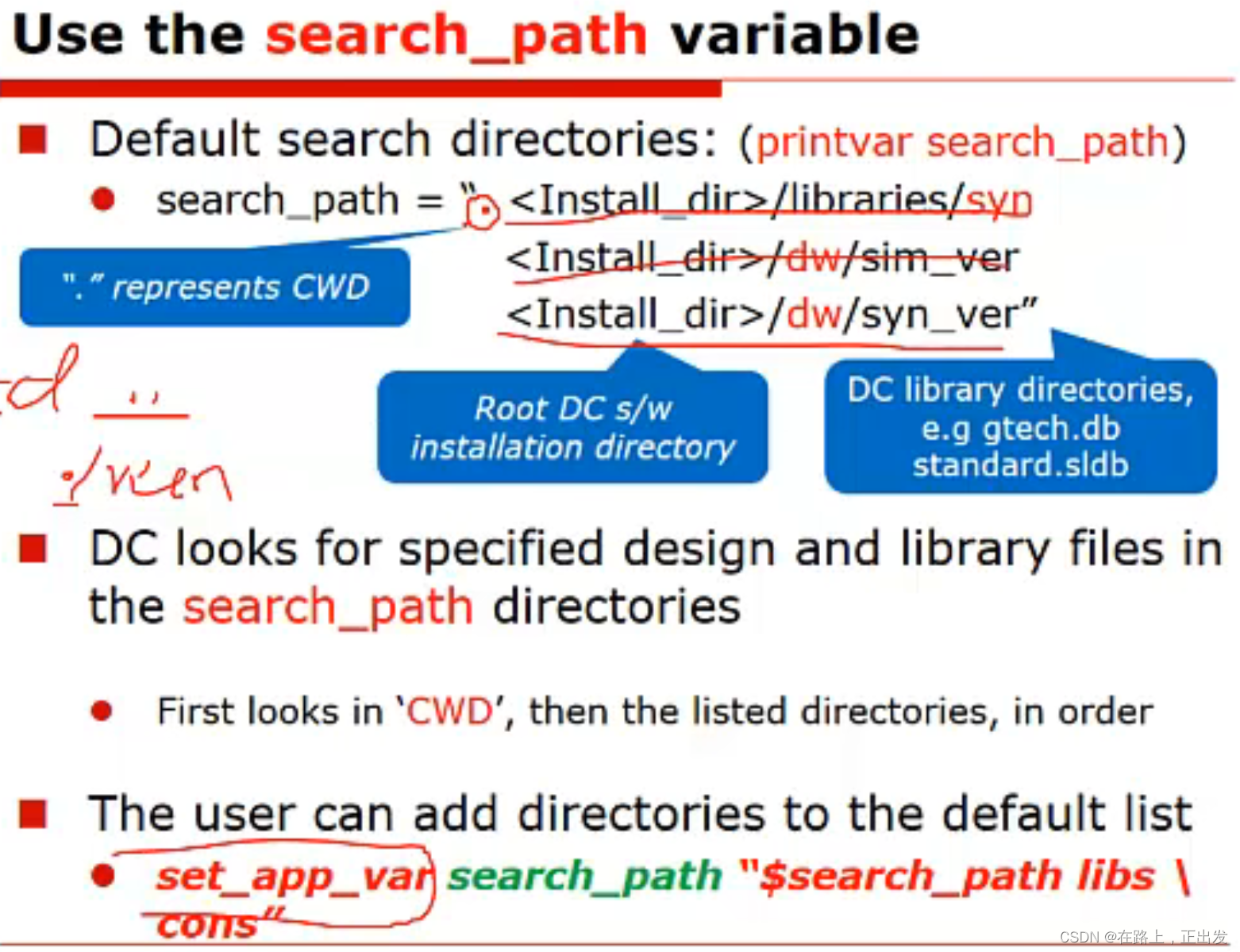

echo "=============-----------------\\\\\\\\-----------------=============" echo "********************* START LOAD MY .synopsys_dc.setup *********************" echo "=============-----------------\\\\\\\\-----------------============="set SYN_ROOT_PATH /home/xyb-ubuntu1604/XYB/MY_DC/Example_1 set RTL_PATH $SYN_ROOT_PATH/rtl set CONFIG_PATH $SYN_ROOT_PATH/config set SCRIPT_PATH $SYN_ROOT_PATH/script set MAPPED_PATH $SYN_ROOT_PATH/mapped set UNMAPPED_PATH $SYN_ROOT_PATH/unmapped# define work directory set WORK_PATH $SYN_ROOT_PATH/work set DC_PATH /home/xyb-ubuntu1604/XYB/Synopsys_Tool/DC2016 define_design_lib work -path $WORK_PATHset SYMBOL_PATH /home/xyb-ubuntu1604/XYB/MY_STUDY_LIB/smic180/std_cell/fb_2005q4v1/aci/sc-x/symbols/synopsys set LIB_PATH /home/xyb-ubuntu1604/XYB/MY_STUDY_LIB/smic180/std_cell/fb_2005q4v1/aci/sc-x/synopsysset_app_var search_path [list . $search_path $LIB_PATH \$SYMBOL_PATH $RTL_PATH \$SCRIPT_PATH \${DC_PATH}/libraries/syn]# This virables are automatically set if you perform ultra command. # Specify for use during optimization # You do not need to be anything to access the standard library. # DC is setup to use this lirary by defaultset_app_var synthetic_library [list dw_foundation.sldb standard.sldb] set_app_var target_library [list typical.db]set_app_var link_library [list * ${target_library} dw_foundation.sldb] set_app_var symbol_library [list smic18.sdb]echo "=============-----------------\\\\\\\\-----------------=============" echo "********************* END OF LOAD MY .synopsys_dc.setup ********************" echo "=============-----------------\\\\\\\\-----------------============="echo "=============-----------------\\\\\\\\-----------------=============" echo "*********************** START source hs_name_rules.v ***********************" echo "=============-----------------\\\\\\\\-----------------============="# source -v -e ./hs_name_rules.tclecho "=============-----------------\\\\\\\\-----------------=============" echo "********************** END OF source hs_name_rules.v ***********************" echo "=============-----------------\\\\\\\\-----------------============="关于hs_name_rules.tcl 文件我没有在网上找到可用的文件,后面的命令暂且注释。

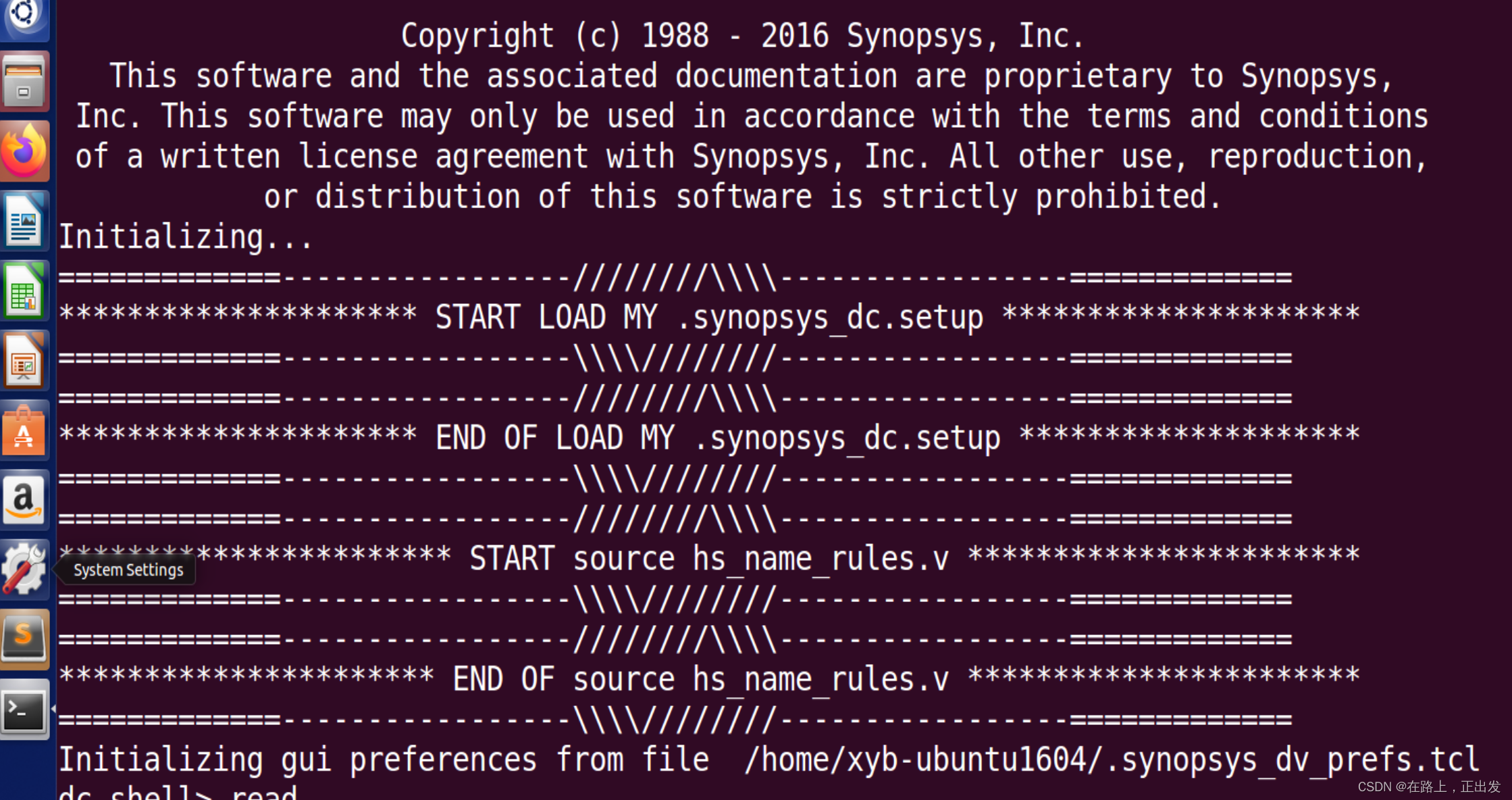

dc_shell |tee dc_start.log启动 DC 的同时,记录启动的log信息。
启动完成:

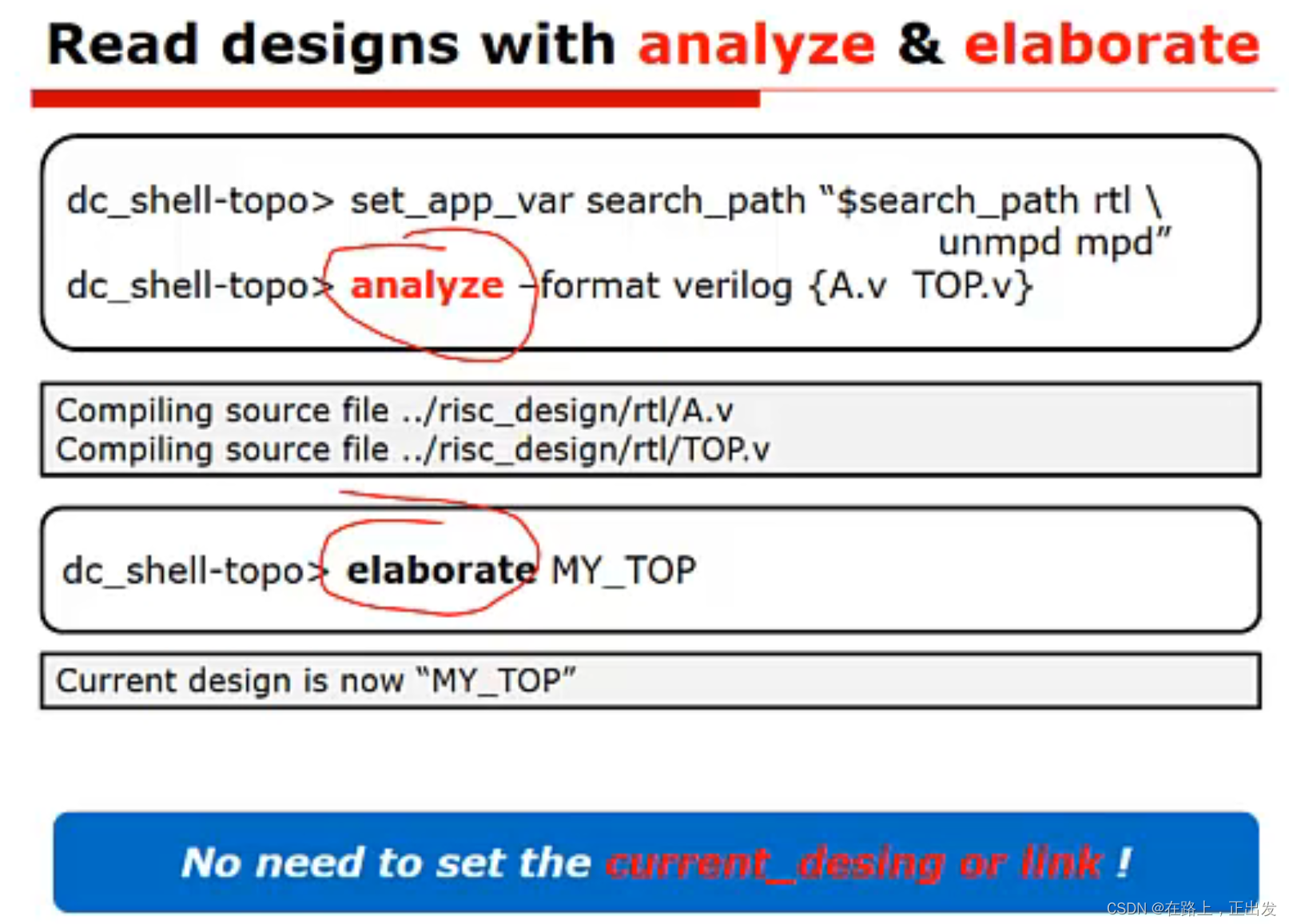

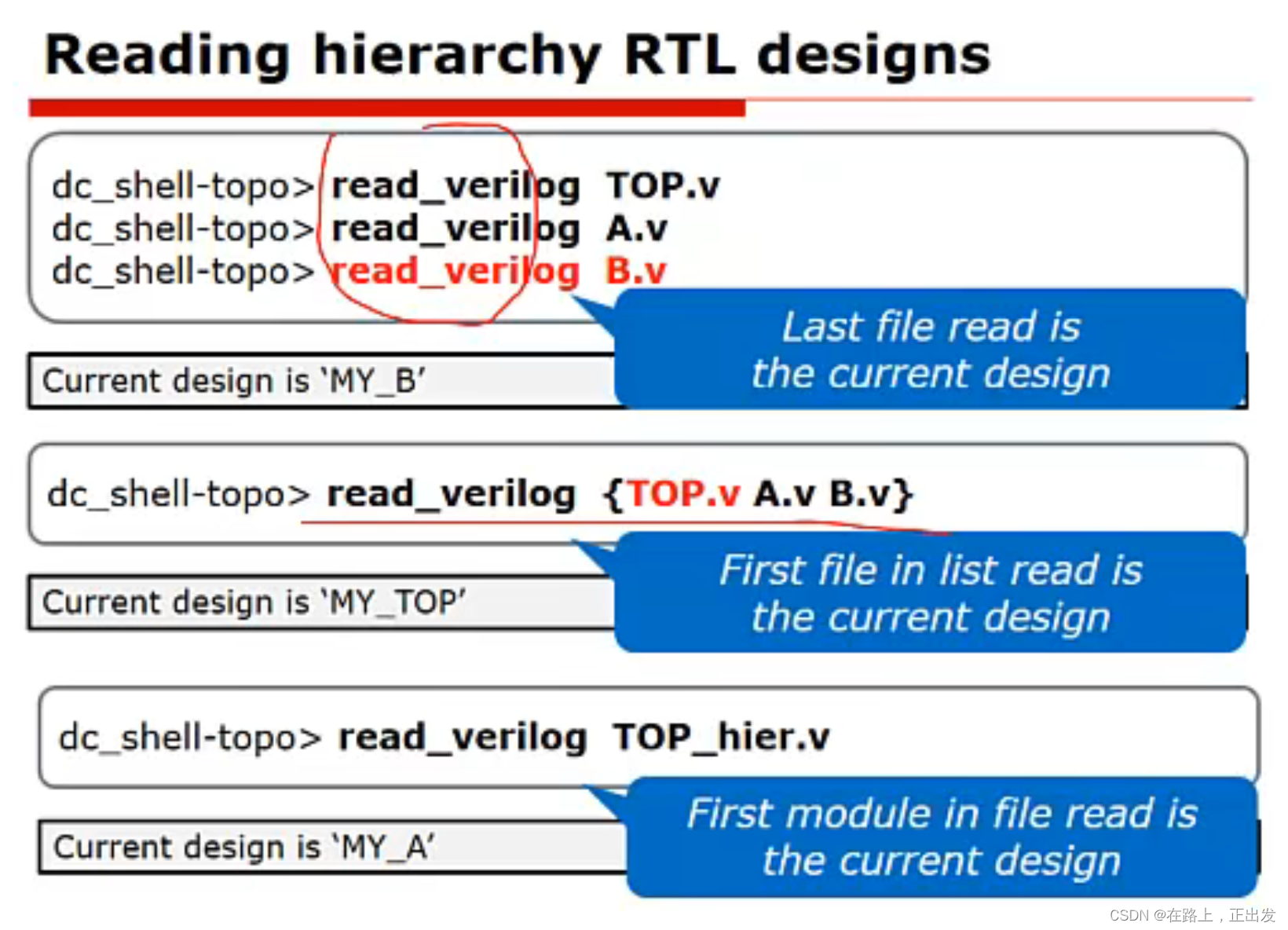

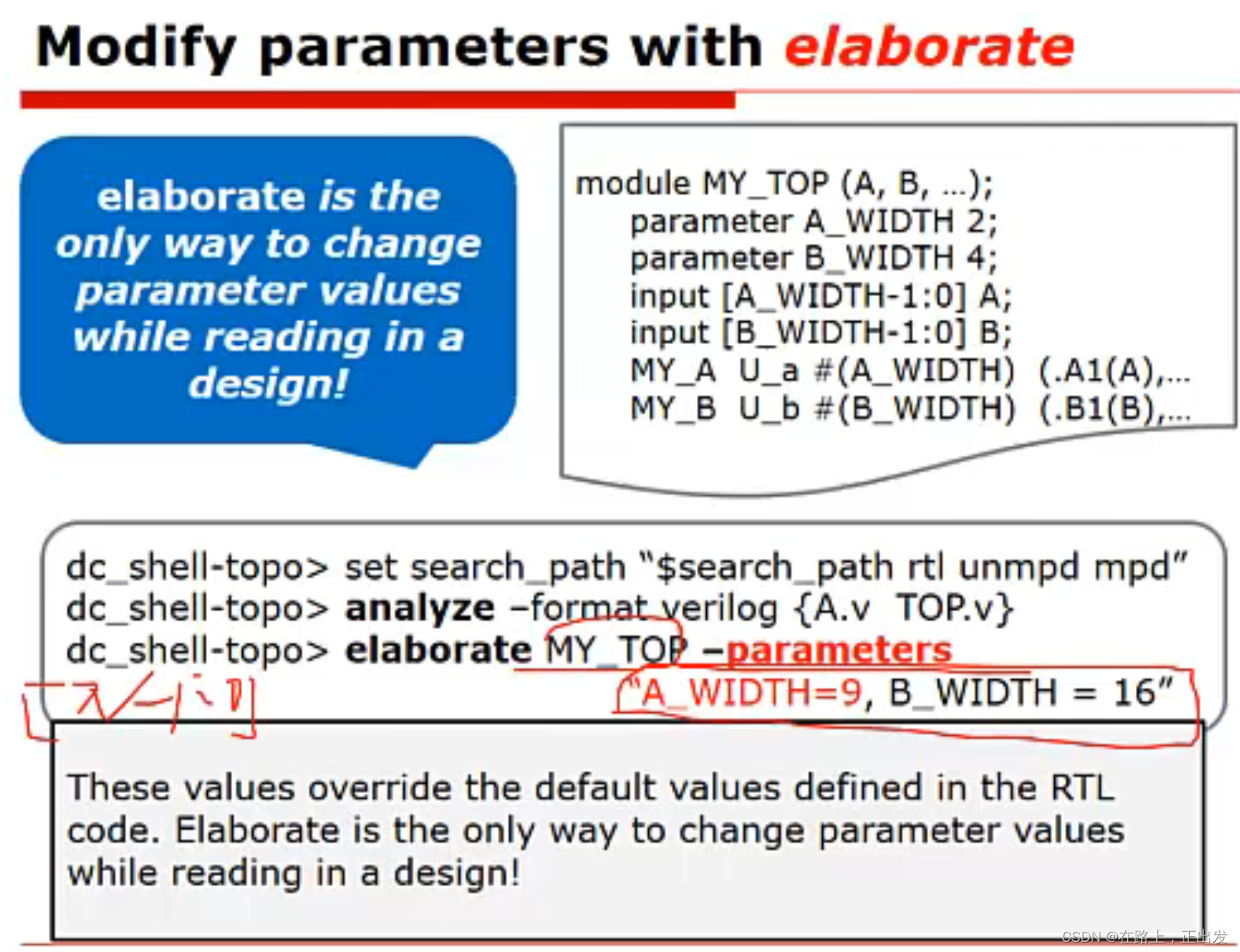

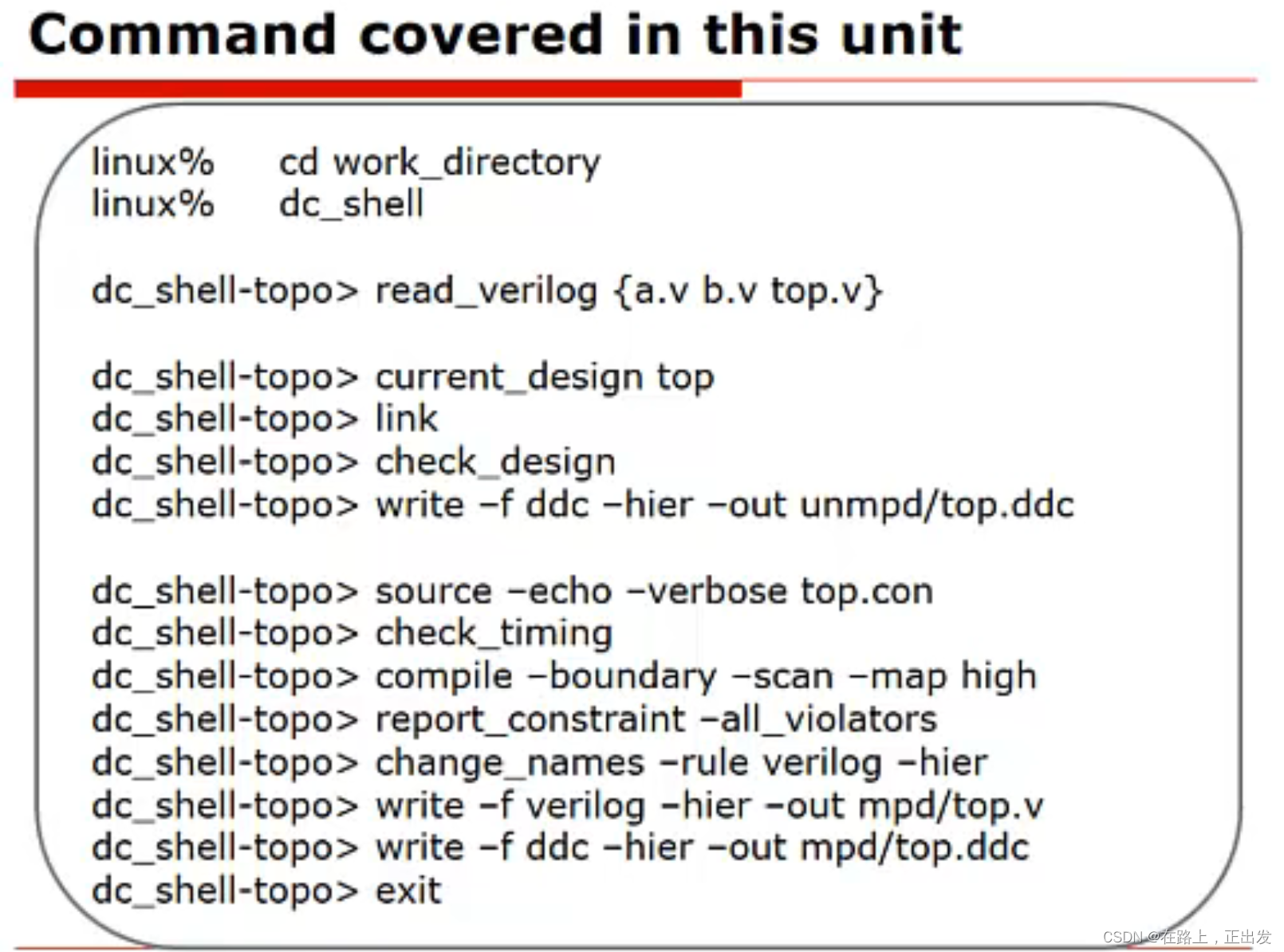

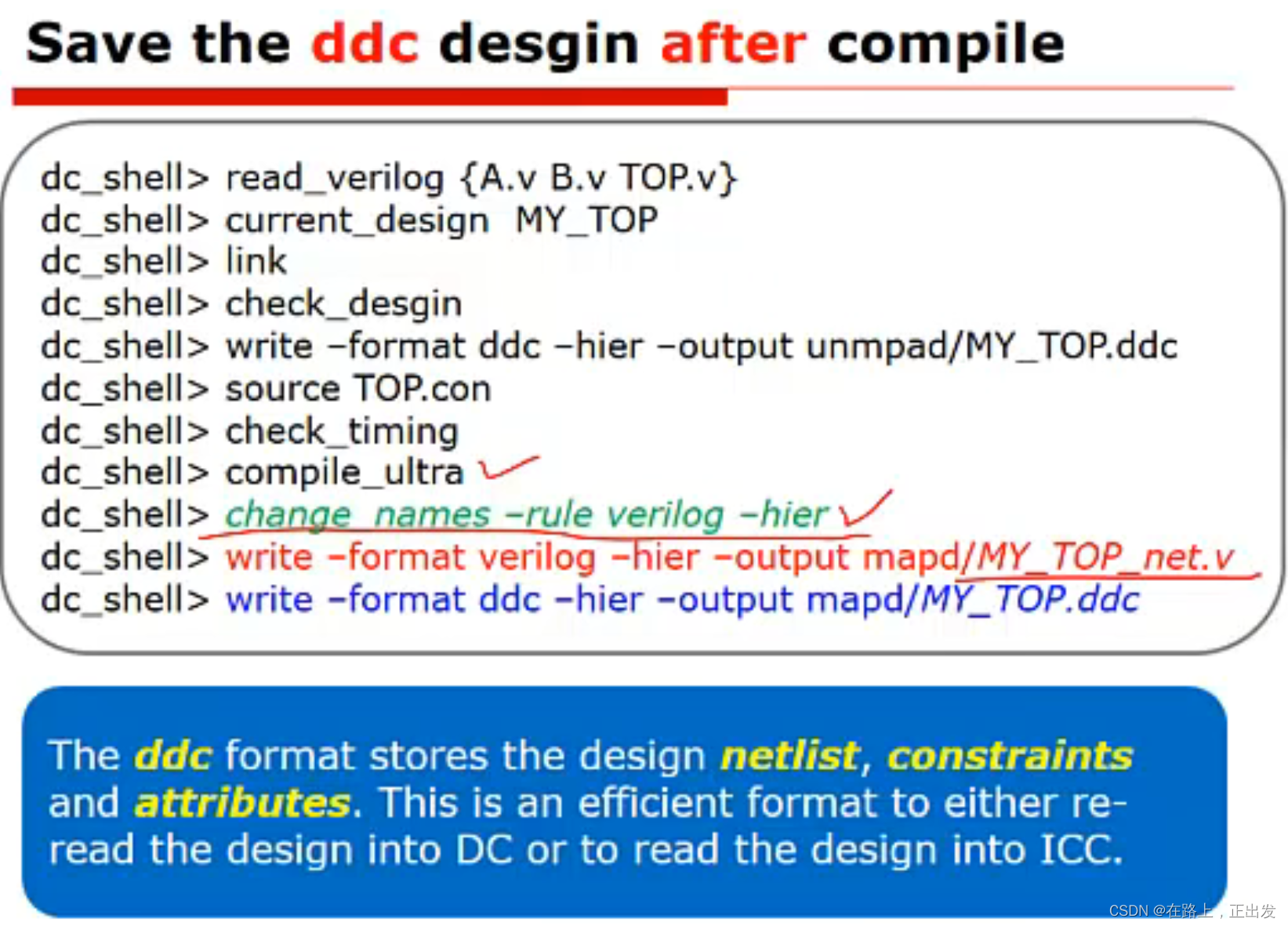

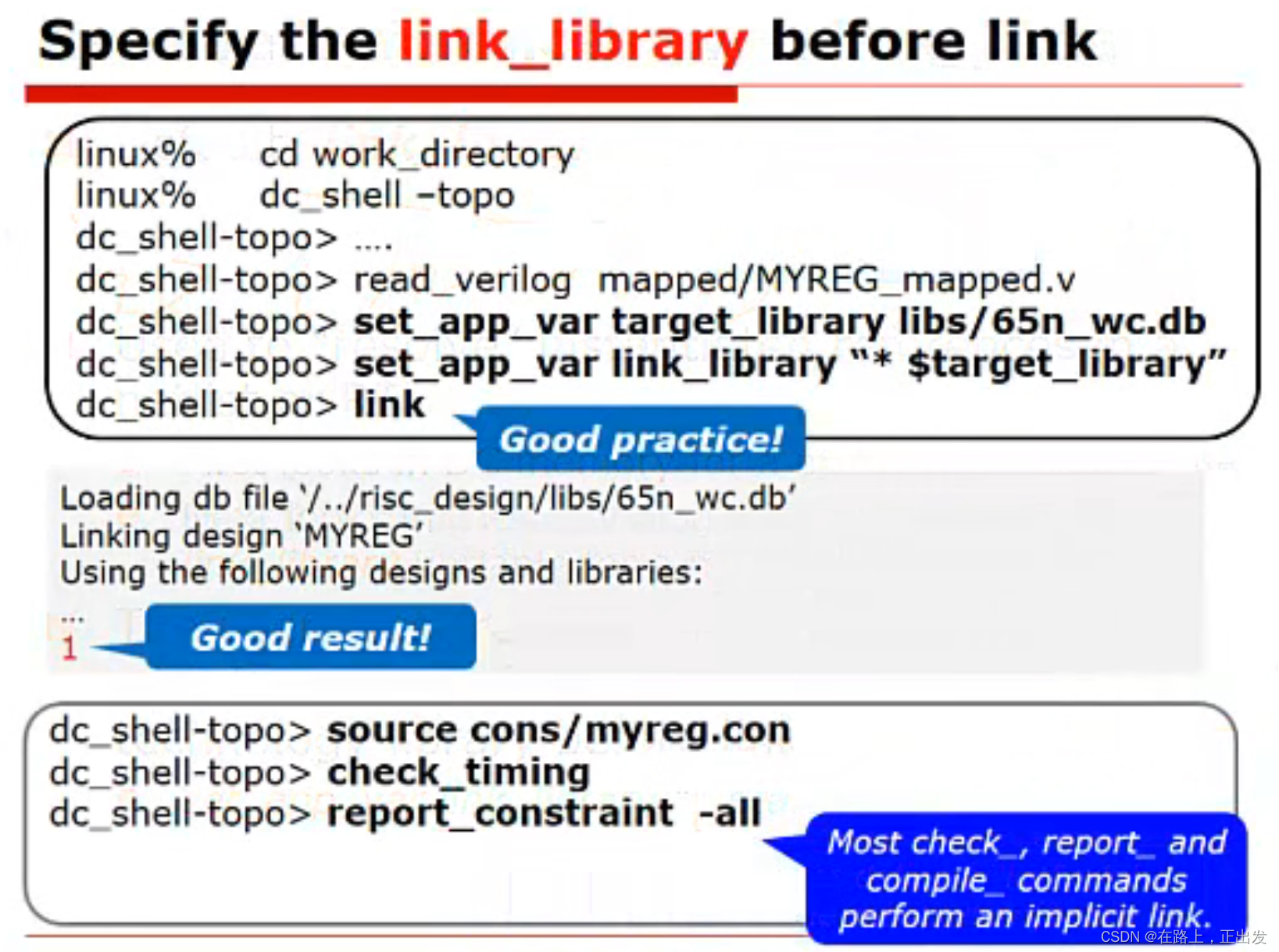

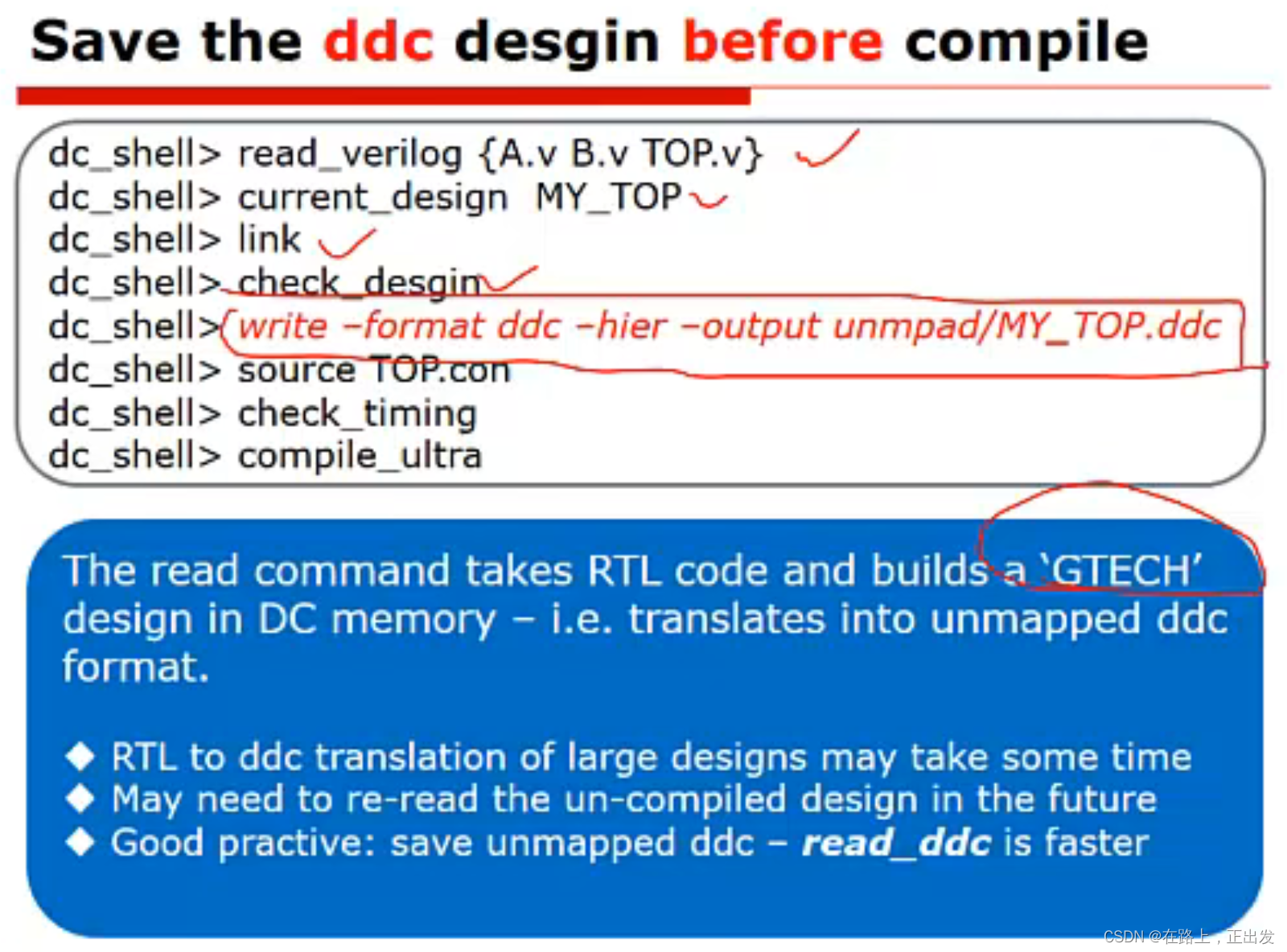

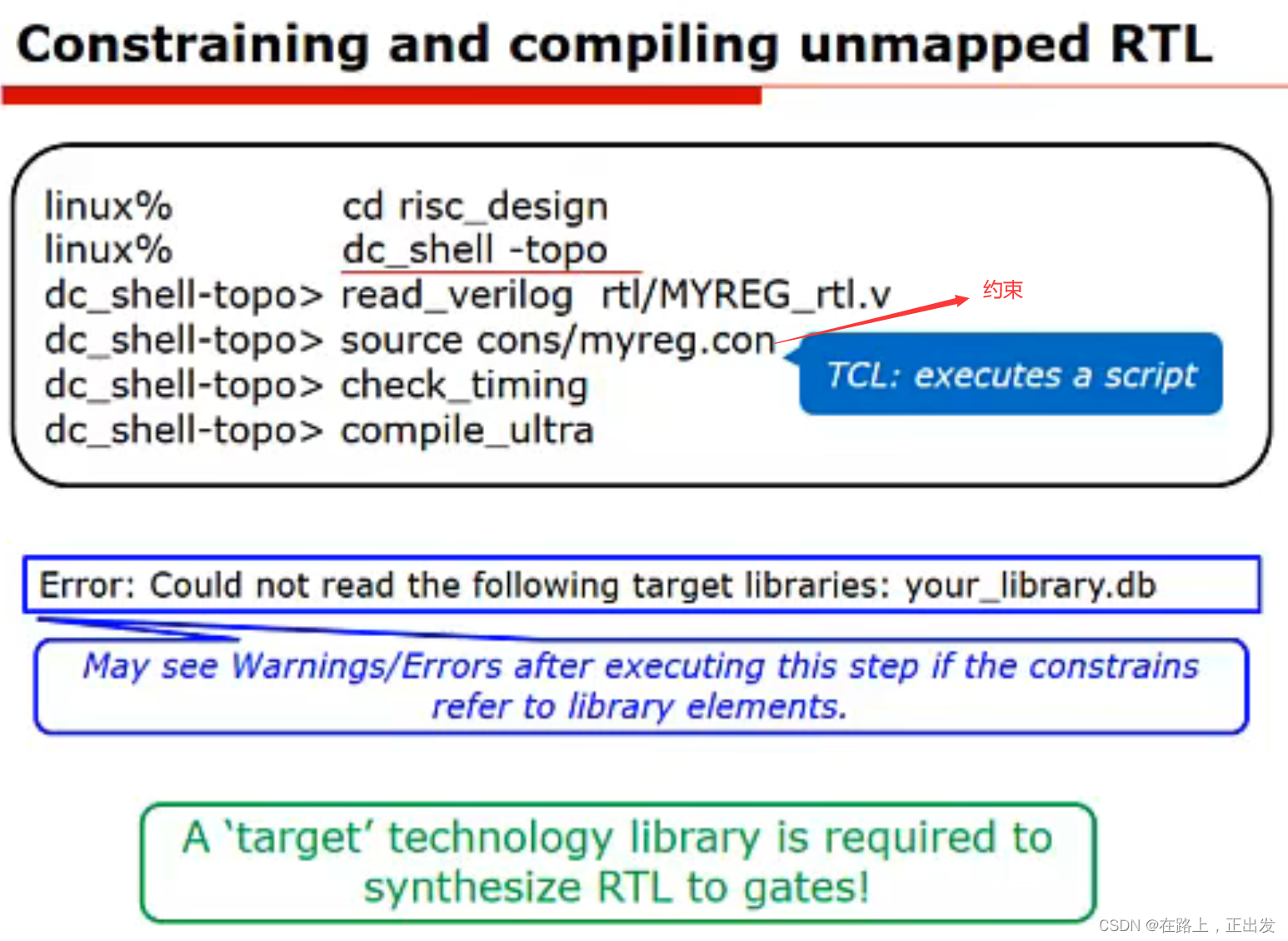

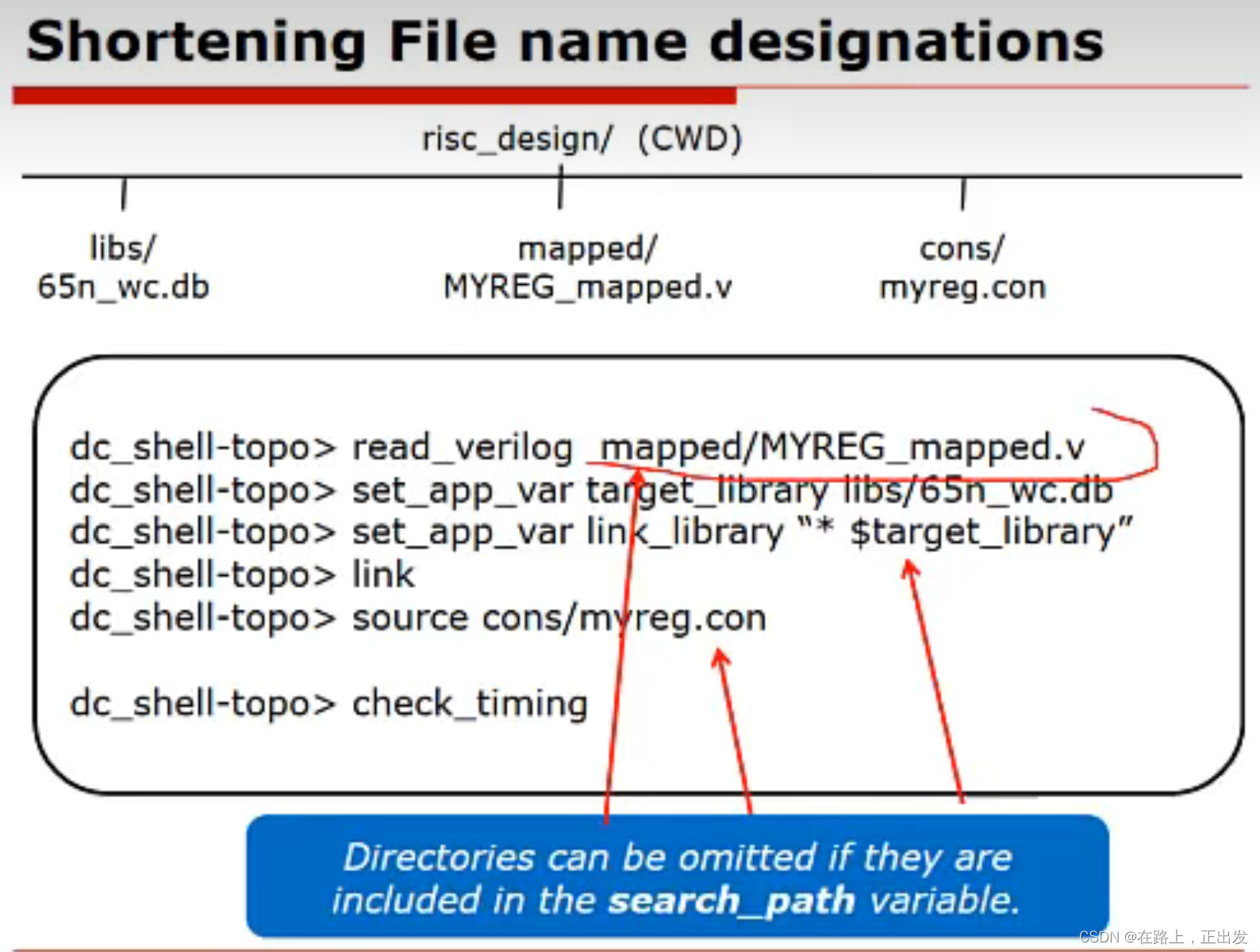

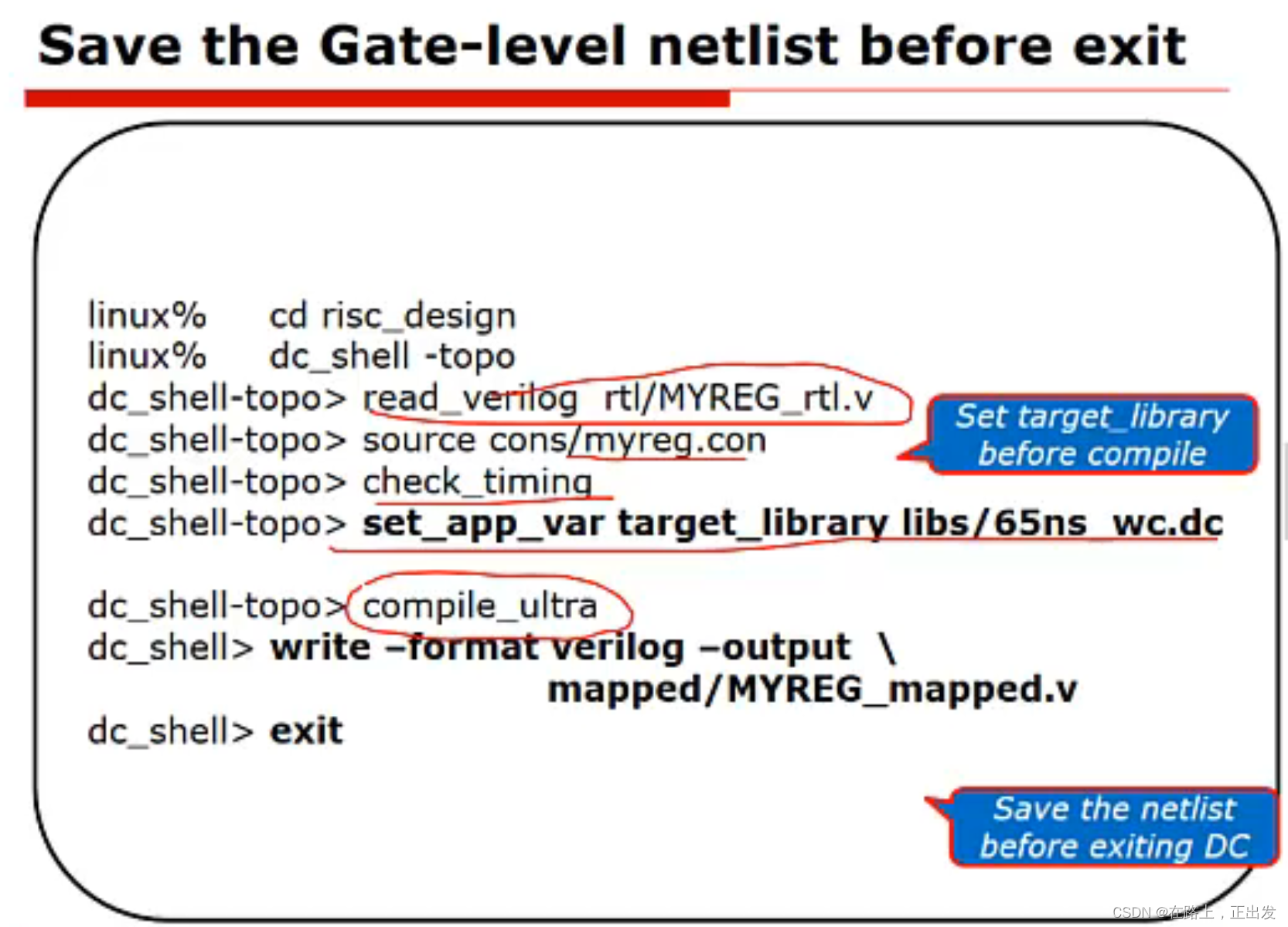

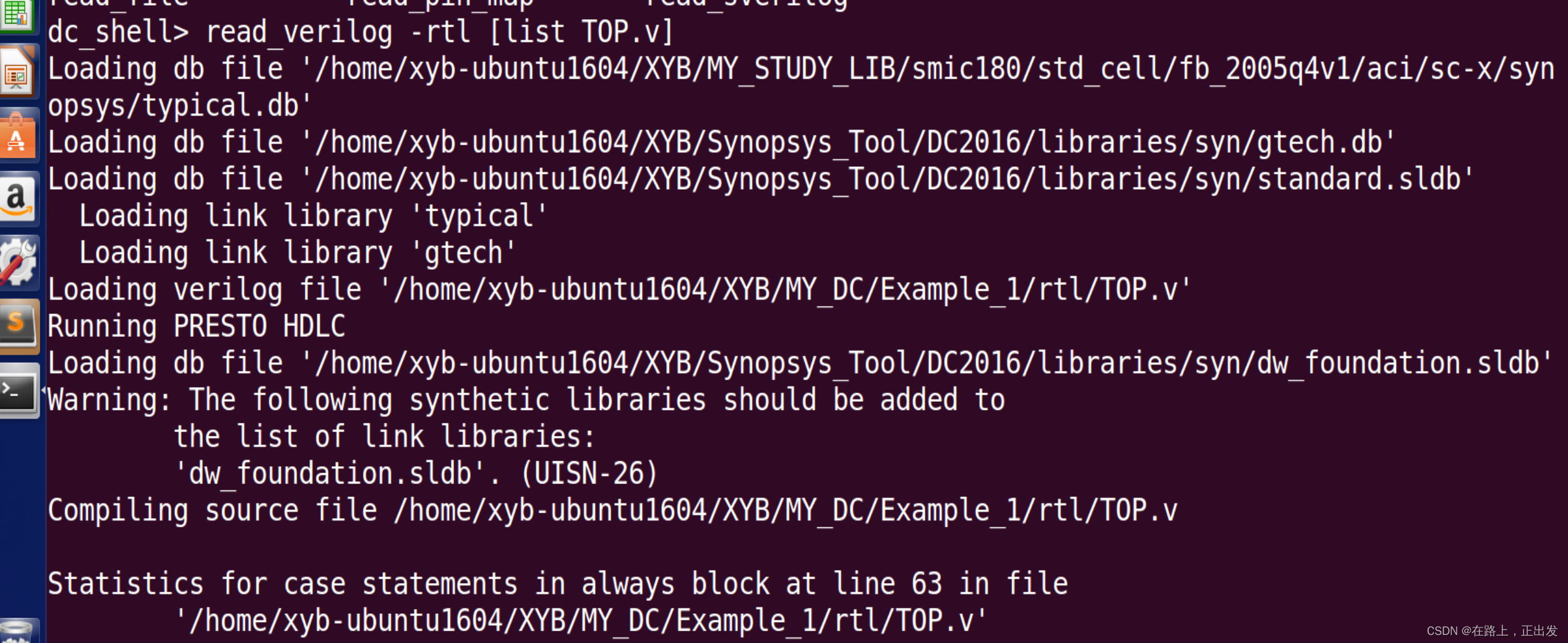

read_verilog -rtl [list TOP.v]
设计文件源代码:
`define RESET_STATE 3'b000 `define FETCH_INSTR 3'b001 `define READ_OPS 3'b010 `define EXECUTE 3'b011 `define WRITEBACK 3'b100module TOP(Clk, Reset, Crnt_Instrn, Zro_Flag, Carry_Flag, Neg_Flag, Return_Addr, Current_State, PC);input Clk;input Reset;input [31:0] Crnt_Instrn; // Current Executing Instinput Zro_Flag, Carry_Flag, Neg_Flag; // Flags from ALU or Stackinput [7:0] Return_Addr;output [2:0] Current_State; // CurrentState from Control FSM output [7:0] PC; // Program Countwire Incrmnt_PC, Ld_Brnch_Addr, Ld_Rtn_Addr;wire [2:0] CurrentState;FSM I_FSM (.Clk(Clk),.Reset(Reset),.CurrentState(CurrentState));DECODE I_DECODE (.Zro_Flag(Zro_Flag),.Carry_Flag(Carry_Flag),.Neg_Flag(Neg_Flag),.CurrentState(CurrentState),.Crnt_Instrn(Crnt_Instrn),.Incrmnt_PC(Incrmnt_PC),.Ld_Brnch_Addr(Ld_Brnch_Addr),.Ld_Rtn_Addr(Ld_Rtn_Addr));COUNT I_COUNT (.Reset(Reset),.Clk(Clk),.Incrmnt_PC(Incrmnt_PC),.Ld_Brnch_Addr(Ld_Brnch_Addr),.Ld_Rtn_Addr(Ld_Rtn_Addr),.Imm_Addr(Crnt_Instrn[7:0]),.Return_Addr(Return_Addr),.PC(PC));assign Current_State = CurrentState;endmodulemodule FSM(Clk, Reset, CurrentState);input Clk, Reset; // CPU Clock// CPU Resetoutput [2:0] CurrentState; // Current State of FSMreg [2:0] Current_State, Next_State;always @(Reset or Current_State) begincase (Current_State)`RESET_STATE: beginNext_State <= `FETCH_INSTR;end`FETCH_INSTR: beginNext_State <= `READ_OPS;end`READ_OPS: beginNext_State <= `EXECUTE;end`EXECUTE: beginNext_State <= `WRITEBACK;end`WRITEBACK: beginNext_State <= `FETCH_INSTR;end default : begin Next_State <= `RESET_STATE; endendcaseendalways @( posedge Clk) beginif (Reset == 1'b1) beginCurrent_State <= `RESET_STATE;end else beginCurrent_State <= Next_State;endendassign CurrentState = Current_State;endmodulemodule DECODE(Zro_Flag, Carry_Flag, Neg_Flag, CurrentState, Crnt_Instrn, Incrmnt_PC, Ld_Brnch_Addr, Ld_Rtn_Addr);input Zro_Flag, Carry_Flag, Neg_Flag; // "Zero" Flag from DATA_PATH// "Carry" Flag from DATA_PATH// "Negative" Flag from DATA_PATHinput [2:0] CurrentState; // CurrentState from FSMinput [31:0] Crnt_Instrn; // Current instruction under execution// from Instruction Latchoutput Incrmnt_PC, Ld_Brnch_Addr, Ld_Rtn_Addr; // Increments PC (in WRITEBACK cycle)reg Incrmnt_PC; // appended automatically by vhdl2verilog.// Load Immediate add from Instrn Latch // into PC (in WRITEBACK cycle)// Load Return addr from Stack into PC (in WRITEBACK cycle)reg Brnch_Addr, Rtn_Addr, Take_Branch;reg Neg, Carry, Zro, Jmp;always @(Take_Branch or CurrentState or Crnt_Instrn or Zro_Flag or Carry_Flag or Neg_Flag or Brnch_Addr or Rtn_Addr) beginBrnch_Addr <= 1'b0;Rtn_Addr <= 1'b0;// Determine if Jmp on False or Jmp on Trueif ((Crnt_Instrn[25]) == 1'b1) beginNeg = ~Neg_Flag;Carry = ~Carry_Flag;Zro = ~Zro_Flag;Jmp = 1'b0;end else beginNeg = Neg_Flag;Carry = Carry_Flag;Zro = Zro_Flag;Jmp = 1'b1;end// Determines which of the CONDITIONs needs to be checked and whether to jmpif (Crnt_Instrn[23:16] == 8'b00000000) beginTake_Branch <= Neg;end else if (Crnt_Instrn[23:16] == 8'b00000001) beginTake_Branch <= Zro;end else if (Crnt_Instrn[23:16] == 8'b00000010) beginTake_Branch <= Carry;end else if (Crnt_Instrn[23:16] == 8'b00111111) beginTake_Branch <= Jmp;end else beginTake_Branch <= 1'b0;endcase (CurrentState)`WRITEBACK: beginif (Crnt_Instrn[31:30] == 2'b00) begin// For Jmp/Call with condition checkif ((Crnt_Instrn[29] == 1'b1 || Crnt_Instrn[28] == 1'b1) && Take_Branch == 1'b1) beginBrnch_Addr <= 1'b1;end// For Returnif (Crnt_Instrn[27] == 1'b1) beginRtn_Addr <= 1'b1;endend// If not Jmping or Rtrning the increment PCif (Rtn_Addr == 1'b1 || Brnch_Addr == 1'b1) beginIncrmnt_PC <= 1'b0;end else beginIncrmnt_PC <= 1'b1;endenddefault: beginIncrmnt_PC <= 1'b0;endendcaseendassign Ld_Brnch_Addr = Brnch_Addr;assign Ld_Rtn_Addr = Rtn_Addr;endmodulemodule COUNT(Reset, Clk, Incrmnt_PC, Ld_Brnch_Addr, Ld_Rtn_Addr, Imm_Addr, Return_Addr, PC);input Reset, Clk, Incrmnt_PC, Ld_Brnch_Addr, Ld_Rtn_Addr; // Reset for the PC// CPU Clock// Increment PC// Load Jmp/Call Addr from instruction// Load Return Addrinput [7:0] Imm_Addr, Return_Addr; // Immediate Addr for Jmp/Call// Return addr from Stackoutput [7:0] PC; // Addr of instruction to be fetched in// the next Fetch Cyclereg [7:0] PCint;always @(posedge Clk) beginif (Reset == 1'b1) beginPCint <= 8'b00000000;end else if (Incrmnt_PC == 1'b1) begin // Occurs in WRITEBACK cyclePCint <= PCint + 3'b001;end else if (Ld_Rtn_Addr == 1'b1) begin // Occurs in WRITEBACK cyclePCint <= Return_Addr;end else if (Ld_Brnch_Addr == 1'b1) begin // Occurs in WRITEBACK cyclePCint <= Imm_Addr;endendassign PC = PCint;endmodule

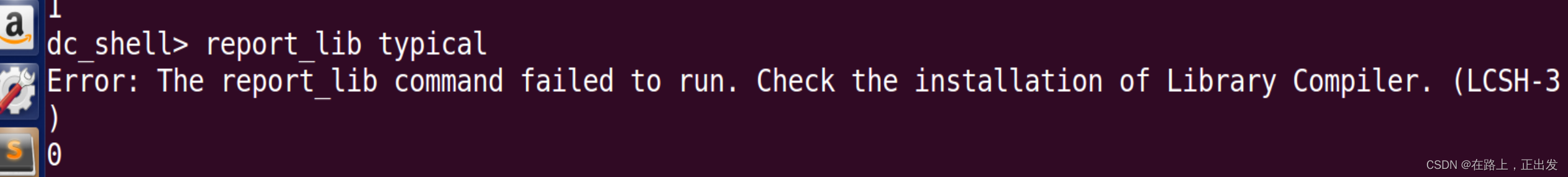

此命令可以查看某一工艺库的信息。我这里报错主要因为没安装 library compiler
示例:

查看某一个命令的详细用法
示例:
