1.高端、中等和精简版UDP通信的选择

FPGA实现UDP协议可难可易，具体根据项目需求而定，目前项目上的需求大概有如下几种：
1、使用Xilinx系列FPGA实现UDP通信，且传输的数据量大，速率快，带宽高，这类的UDP通信必然要用到Xilinx的三速网IP，用户接口的数据必然是AXIS流，此类UDP协议功能齐全，无疑是很好的方案，关于这类的UDP通信介绍以及工程源码请参考我之前写的文章点击查看：高端UDP通信，附带工程源码
此类UDP协议虽然很好，但占用FPGA资源较多，对于A7、Spatan6、Altera之类的低端FPGA来说资源消耗太大，不太可能被采用，再者，对于国产FPGA来说，没有三速网IP也无法实现；
2、不使用三速网IP，通信速率相对较低，实现过程几乎使用纯verilog代码实现的中等UDP通信方案，关于这类的UDP通信介绍以及工程源码请参考我之前写的文章点击查看：中等UDP通信，附带工程源码
此类方案没有了IP的限制，任何品牌的FPGA均可实现，但占用FPGA资源还是较多，低端FPGA依然很难实现；
3、精简版UDP通信方案
就是此文介绍的方案
优点：
纯verilog代码实现，没有任何IP；
代码量很少，所占逻辑资源很少；
通用性好，Xilinx、Altera、国产FPGA均可使用；
稳定性好，本人反复测试，很稳定；

2.精简版UDP通信实现方案

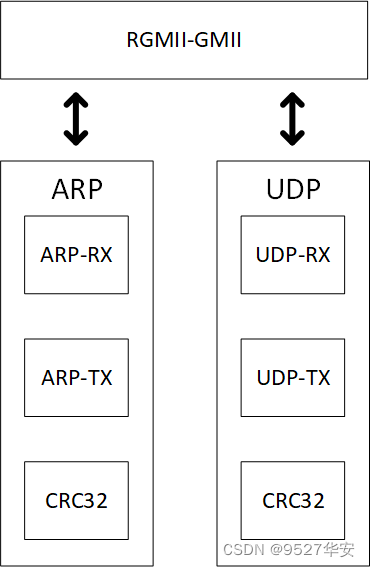

总体实现方案如下：
在这里插入图片描述
RGMII-GMII模块实现网络PHY数据与FPGA接口的数据转换，由PHY的4位DDR双边沿采样数据到FPGA接口8位单边沿采样数据的转换；模块接口顶层如下：

module gmii_to_rgmii(input              idelay_clk  , //IDELAY时钟//以太网GMII接口output             gmii_rx_clk , //GMII接收时钟output             gmii_rx_dv  , //GMII接收数据有效信号output      [7:0]  gmii_rxd    , //GMII接收数据output             gmii_tx_clk , //GMII发送时钟input              gmii_tx_en  , //GMII发送数据使能信号input       [7:0]  gmii_txd    , //GMII发送数据            //以太网RGMII接口   input              rgmii_rxc   , //RGMII接收时钟input              rgmii_rx_ctl, //RGMII接收数据控制信号input       [3:0]  rgmii_rxd   , //RGMII接收数据output             rgmii_txc   , //RGMII发送时钟    output             rgmii_tx_ctl, //RGMII发送数据控制信号output      [3:0]  rgmii_txd     //RGMII发送数据          );

ARP模块顾名思义就是实现了ARP协议，该模块在不同应用中可有可无，在于上位机通信时需要，在FPGA板间通信时则可以不需要，模块接口顶层如下：

module arp(input                rst_n      , //复位信号，低电平有效//GMII接口input                gmii_rx_clk, //GMII接收数据时钟input                gmii_rx_dv , //GMII输入数据有效信号input        [7:0]   gmii_rxd   , //GMII输入数据input                gmii_tx_clk, //GMII发送数据时钟output               gmii_tx_en , //GMII输出数据有效信号output       [7:0]   gmii_txd   , //GMII输出数据          //用户接口output               arp_rx_done, //ARP接收完成信号output               arp_rx_type, //ARP接收类型 0:请求  1:应答output       [47:0]  src_mac    , //接收到目的MAC地址output       [31:0]  src_ip     , //接收到目的IP地址    input                arp_tx_en  , //ARP发送使能信号input                arp_tx_type, //ARP发送类型 0:请求  1:应答input        [47:0]  des_mac    , //发送的目标MAC地址input        [31:0]  des_ip     , //发送的目标IP地址output               tx_done      //以太网发送完成信号    );

UDP模块顾名思义就是实现了UDP协议，该部分内部已经包含了IP协议的编解码，这部分时整个工程的核心，UDP协议其实真的很简单，接收部分就是根据协议进行数据解包，解出帧头部分并丢弃，解出有效数据并输出；发送部分就是根据协议进行数据组包，把发送数据加上帧头发出去就完事儿了，模块接口顶层如下：

module udp(input                rst_n       , //复位信号，低电平有效//GMII接口input                gmii_rx_clk , //GMII接收数据时钟input                gmii_rx_dv  , //GMII输入数据有效信号input        [7:0]   gmii_rxd    , //GMII输入数据input                gmii_tx_clk , //GMII发送数据时钟    output               gmii_tx_en  , //GMII输出数据有效信号output       [7:0]   gmii_txd    , //GMII输出数据 //用户接口output               rec_pkt_done, //以太网单包数据接收完成信号output               rec_en      , //以太网接收的数据使能信号output       [31:0]  rec_data    , //以太网接收的数据output       [15:0]  rec_byte_num, //以太网接收的有效字节数 单位:byte     input                tx_start_en , //以太网开始发送信号input        [31:0]  tx_data     , //以太网待发送数据  input        [15:0]  tx_byte_num , //以太网发送的有效字节数 单位:byte  input        [47:0]  des_mac     , //发送的目标MAC地址input        [31:0]  des_ip      , //发送的目标IP地址    output               tx_done     , //以太网发送完成信号output               tx_req        //读数据请求信号    );

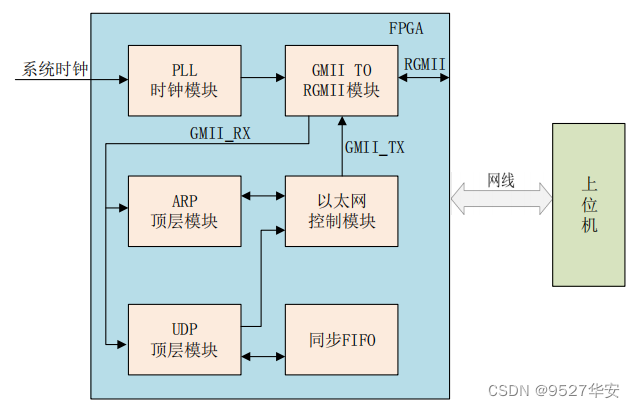

工程介绍：
在这里插入图片描述
简而言之就是实现UDP自发自收，以验证UDP协议的正确性；

3.工程1介绍及资源占用率和性能表现

工程1介绍；

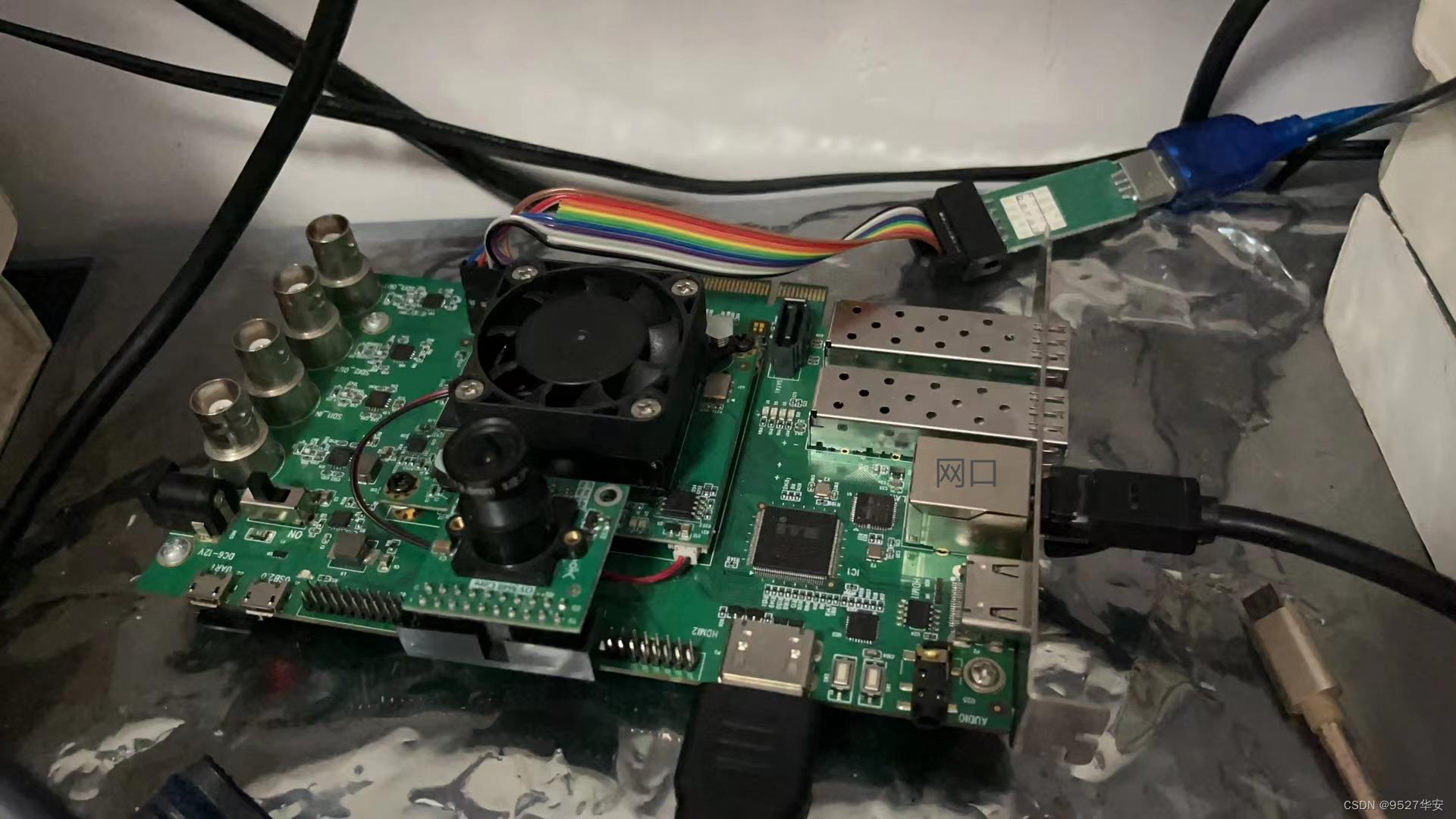

开发板：Kintex7开发板；
网络PHY：B50610
输出：RJ45网口
接收：电脑上位机；
B50610不需要配置，使用默认的配置，工作在延时模式，PHY的发送时钟rgmii_txc 与FPGA发送时钟gmii_tx_clk一致；
代码部分如下：

assign rgmii_txc = gmii_tx_clk;

工程顶层代码如下：


module eth_udp_loop(input              clk_50   , //系统时钟//PL以太网RGMII接口   input              phy1_rgmii_rx_clk   , //RGMII接收数据时钟input              phy1_rgmii_rx_ctl, //RGMII输入数据有效信号input       [3:0]  phy1_rgmii_rx_data   , //RGMII输入数据output             phy1_rgmii_tx_clk   , //RGMII发送数据时钟    output             phy1_rgmii_tx_ctl, //RGMII输出数据有效信号output      [3:0]  phy1_rgmii_tx_data   , //RGMII输出数据          output             phy_reset   //以太网芯片复位信号，低电平有效   );//parameter define
parameter  BOARD_MAC = 48'h00_11_22_33_44_55;   //开发板MAC地址
parameter  BOARD_IP  = {8'd192,8'd168,8'd10,8'd1};  //开发板IP地址
parameter  DES_MAC   = 48'hff_ff_ff_ff_ff_ff; 	//目的MAC地址
parameter  DES_IP    = {8'd192,8'd168,8'd10,8'd2};	//目的IP地址
parameter IDELAY_VALUE = 0;	//输入数据IO延时,此处为0,即不延时(如果为n,表示延时n*78ps)
parameter  BOARD_POART =16'd1234;
parameter  DES_POART   =16'd1234;//wire define
wire          clk_200m   ; //用于IO延时的时钟
wire          gmii_rx_clk; //GMII接收时钟
wire          gmii_rx_dv ; //GMII接收数据有效信号
wire  [7:0]   gmii_rxd   ; //GMII接收数据
wire          gmii_tx_clk; //GMII发送时钟
wire          gmii_tx_en ; //GMII发送数据使能信号
wire  [7:0]   gmii_txd   ; //GMII发送数据
wire          arp_gmii_tx_en; //ARP GMII输出数据有效信号
wire  [7:0]   arp_gmii_txd  ; //ARP GMII输出数据
wire          arp_rx_done   ; //ARP接收完成信号
wire          arp_rx_type   ; //ARP接收类型 0:请求  1:应答
wire  [47:0]  src_mac       ; //接收到目的MAC地址
wire  [31:0]  src_ip        ; //接收到目的IP地址
wire          arp_tx_en     ; //ARP发送使能信号
wire          arp_tx_type   ; //ARP发送类型 0:请求  1:应答
wire  [47:0]  des_mac       ; //发送的目标MAC地址
wire  [31:0]  des_ip        ; //发送的目标IP地址
wire          arp_tx_done   ; //ARP发送完成信号
wire          udp_gmii_tx_en; //UDP GMII输出数据有效信号
wire  [7:0]   udp_gmii_txd  ; //UDP GMII输出数据
wire          rec_pkt_done  ; //UDP单包数据接收完成信号
wire          rec_en        ; //UDP接收的数据使能信号
wire  [31:0]  rec_data      ; //UDP接收的数据
wire  [15:0]  rec_byte_num  ; //UDP接收的有效字节数 单位:byte
wire  [15:0]  tx_byte_num   ; //UDP发送的有效字节数 单位:byte
wire          udp_tx_done   ; //UDP发送完成信号
wire          tx_req        ; //UDP读数据请求信号
wire  [31:0]  tx_data       ; //UDP待发送数据
wire sys_rst_n;
//*****************************************************
//**                    main code
//*****************************************************
assign gmii_tx_clk = gmii_rx_clk ;
assign tx_start_en = rec_pkt_done;
assign tx_byte_num = rec_byte_num;
assign des_mac = src_mac;
assign des_ip = src_ip;
assign phy_reset = sys_rst_n;clk_wiz_0 instance_name(// Clock out ports.clk_200m(clk_200m),     // output clk_200m.clk_125m(),     // output clk_125m.clk_125m_90(),     // output clk_125m_90// Status and control signals.locked(sys_rst_n),       // output locked// Clock in ports.clk_in1(clk_50));      // input clk_in1//GMII接口转RGMII接口
gmii_to_rgmii #(.IDELAY_VALUE (IDELAY_VALUE))u_gmii_to_rgmii(.idelay_clk    (clk_200m    ),.gmii_rx_clk   (gmii_rx_clk ),.gmii_rx_dv    (gmii_rx_dv  ),.gmii_rxd      (gmii_rxd    ),.gmii_tx_clk   (gmii_tx_clk ),.gmii_tx_en    (gmii_tx_en  ),.gmii_txd      (gmii_txd    ),.rgmii_rxc     (phy1_rgmii_rx_clk     ),.rgmii_rx_ctl  (phy1_rgmii_rx_ctl  ),.rgmii_rxd     (phy1_rgmii_rx_data     ),.rgmii_txc     (phy1_rgmii_tx_clk     ),.rgmii_tx_ctl  (phy1_rgmii_tx_ctl  ),.rgmii_txd     (phy1_rgmii_tx_data     ));//ARP通信
arp                                             #(.BOARD_MAC     (BOARD_MAC),      //参数例化.BOARD_IP      (BOARD_IP ),.DES_MAC       (DES_MAC  ),.DES_IP        (DES_IP   ))u_arp(.rst_n         (sys_rst_n  ),             .gmii_rx_clk   (gmii_rx_clk),.gmii_rx_dv    (gmii_rx_dv ),.gmii_rxd      (gmii_rxd   ),.gmii_tx_clk   (gmii_tx_clk),.gmii_tx_en    (arp_gmii_tx_en ),.gmii_txd      (arp_gmii_txd),              .arp_rx_done   (arp_rx_done),.arp_rx_type   (arp_rx_type),.src_mac       (src_mac    ),.src_ip        (src_ip     ),.arp_tx_en     (arp_tx_en  ),.arp_tx_type   (arp_tx_type),.des_mac       (des_mac    ),.des_ip        (des_ip     ),.tx_done       (arp_tx_done));//UDP通信
udp                                             #(.BOARD_MAC     (BOARD_MAC),      //参数例化.BOARD_IP      (BOARD_IP ),.DES_MAC       (DES_MAC  ),.DES_IP        (DES_IP   ),.BOARD_POART     (BOARD_POART),.DES_POART       (DES_POART  )	)u_udp(.rst_n         (sys_rst_n   ),  .gmii_rx_clk   (gmii_rx_clk ),           .gmii_rx_dv    (gmii_rx_dv  ),         .gmii_rxd      (gmii_rxd    ),                   .gmii_tx_clk   (gmii_tx_clk ), .gmii_tx_en    (udp_gmii_tx_en),         .gmii_txd      (udp_gmii_txd),  .rec_pkt_done  (rec_pkt_done),    .rec_en        (rec_en      ),     .rec_data      (rec_data    ),         .rec_byte_num  (rec_byte_num),      .tx_start_en   (tx_start_en ),        .tx_data       (tx_data     ),         .tx_byte_num   (tx_byte_num ),  .des_mac       (des_mac     ),.des_ip        (des_ip      ),    .tx_done       (udp_tx_done ),        .tx_req        (tx_req      )           ); //同步FIFO
sync_fifo_2048x32b u_sync_fifo_2048x32b (.clk      (gmii_rx_clk),  // input wire clk.rst      (~sys_rst_n),  // input wire rst.din      (rec_data  ),  // input wire [31 : 0] din.wr_en    (rec_en    ),  // input wire wr_en.rd_en    (tx_req    ),  // input wire rd_en.dout     (tx_data   ),  // output wire [31 : 0] dout.full     (),            // output wire full.empty    ()             // output wire empty);    //以太网控制模块
eth_ctrl u_eth_ctrl(.clk            (gmii_rx_clk),.rst_n          (sys_rst_n),.arp_rx_done    (arp_rx_done   ),.arp_rx_type    (arp_rx_type   ),.arp_tx_en      (arp_tx_en     ),.arp_tx_type    (arp_tx_type   ),.arp_tx_done    (arp_tx_done   ),.arp_gmii_tx_en (arp_gmii_tx_en),.arp_gmii_txd   (arp_gmii_txd  ),               .udp_gmii_tx_en (udp_gmii_tx_en),.udp_gmii_txd   (udp_gmii_txd  ),            .gmii_tx_en     (gmii_tx_en    ),.gmii_txd       (gmii_txd      ));
endmodule

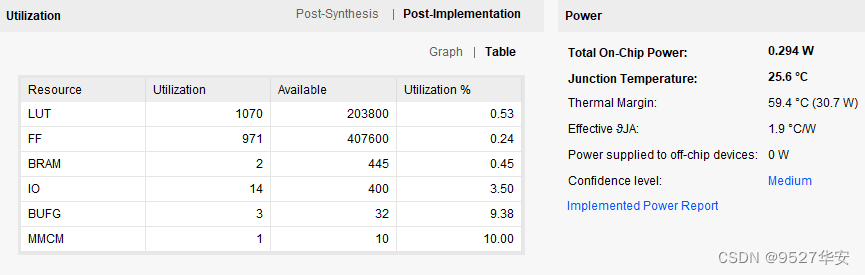

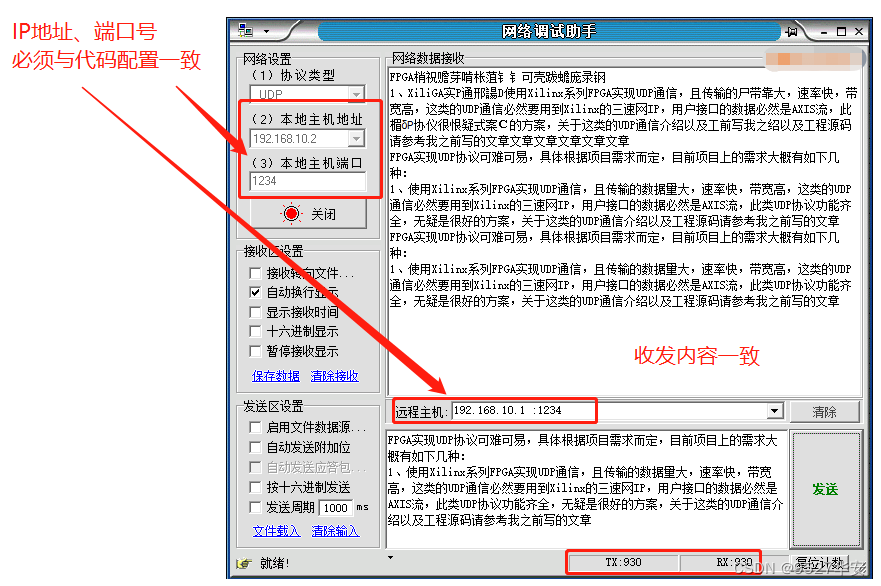

K7上的资源消耗和性能表现如下：
在这里插入图片描述
由于工程中使用到了PLL和fifo，实际UDP部分所占资源更小；

4.工程2介绍及资源占用率和性能表现

工程2介绍；

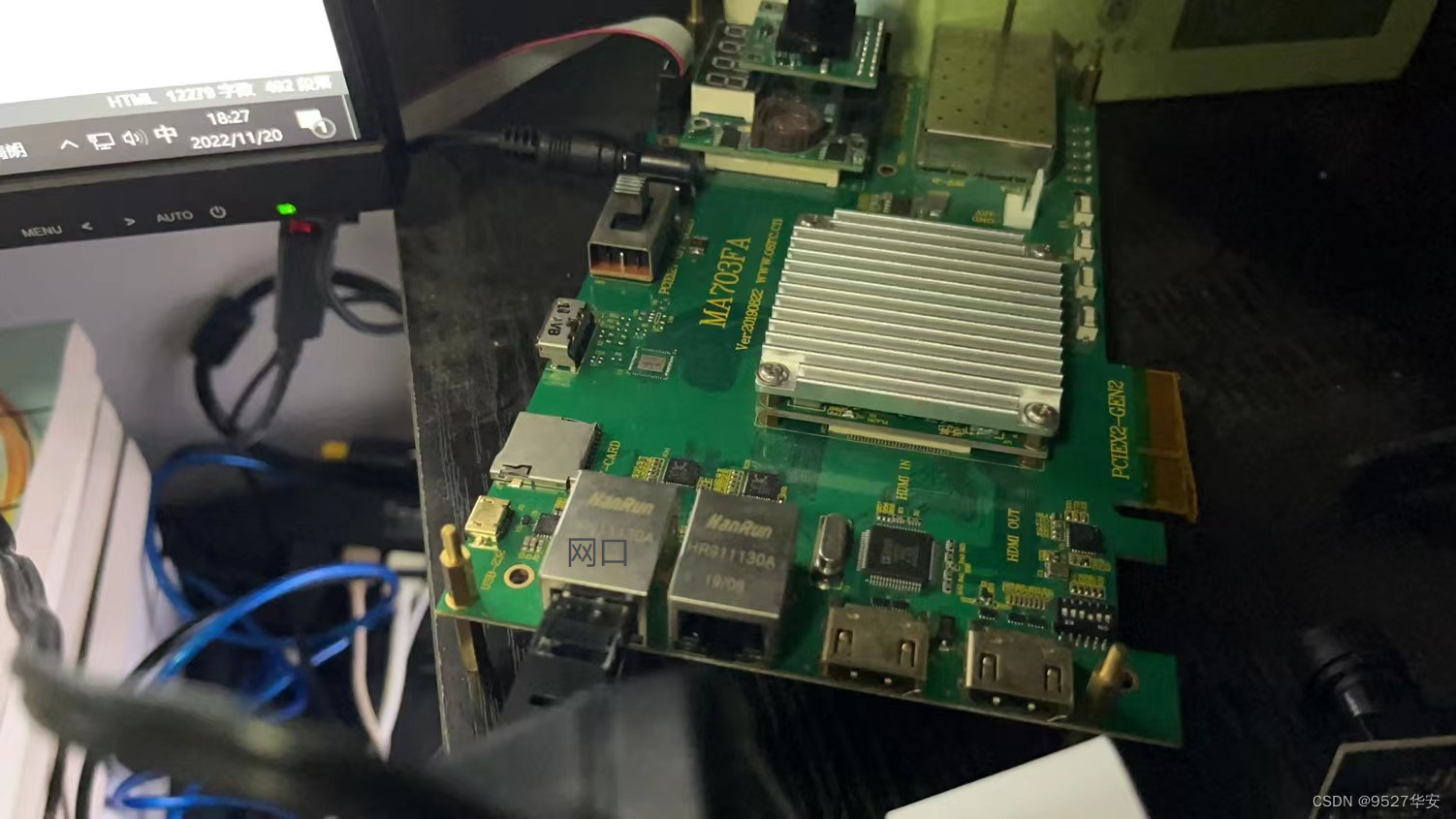

开发板：Artix7开发板；
网络PHY：RTL8211
输出：RJ45网口
接收：电脑上位机；
RTL8211不需要配置，使用默认的配置，工作在延时模式，PHY的发送时钟rgmii_txc 与FPGA发送时钟gmii_tx_clk不一致；rgmii_txc与gmii_tx_clk相位偏差+90°；
代码部分如下：


module rgmii_tx(//GMII发送端口input              gmii_tx_clk , //GMII发送时钟input              gmii_tx_clk_90 ,input              gmii_tx_en  , //GMII输出数据有效信号input       [7:0]  gmii_txd    , //GMII输出数据        //RGMII发送端口output             rgmii_txc   , //RGMII发送数据时钟    output             rgmii_tx_ctl, //RGMII输出数据有效信号output      [3:0]  rgmii_txd     //RGMII输出数据     );assign rgmii_txc = gmii_tx_clk_90;//输出双沿采样寄存器 (rgmii_tx_ctl)
ODDR #(.DDR_CLK_EDGE  ("SAME_EDGE"),  // "OPPOSITE_EDGE" or "SAME_EDGE" .INIT          (1'b0),         // Initial value of Q: 1'b0 or 1'b1.SRTYPE        ("SYNC")        // Set/Reset type: "SYNC" or "ASYNC"
) ODDR_inst (.Q             (rgmii_tx_ctl), // 1-bit DDR output.C             (gmii_tx_clk),  // 1-bit clock input.CE            (1'b1),         // 1-bit clock enable input.D1            (gmii_tx_en),   // 1-bit data input (positive edge).D2            (gmii_tx_en),   // 1-bit data input (negative edge).R             (1'b0),         // 1-bit reset.S             (1'b0)          // 1-bit set
); genvar i;
generate for (i=0; i<4; i=i+1)begin : txdata_bus//输出双沿采样寄存器 (rgmii_txd)ODDR #(.DDR_CLK_EDGE  ("SAME_EDGE"),  // "OPPOSITE_EDGE" or "SAME_EDGE" .INIT          (1'b0),         // Initial value of Q: 1'b0 or 1'b1.SRTYPE        ("SYNC")        // Set/Reset type: "SYNC" or "ASYNC" ) ODDR_inst (.Q             (rgmii_txd[i]), // 1-bit DDR output.C             (gmii_tx_clk),  // 1-bit clock input.CE            (1'b1),         // 1-bit clock enable input.D1            (gmii_txd[i]),  // 1-bit data input (positive edge).D2            (gmii_txd[4+i]),// 1-bit data input (negative edge).R             (1'b0),         // 1-bit reset.S             (1'b0)          // 1-bit set);        end
endgenerate
endmodule

相应的工程顶层代码的时钟部分也有改变，如下：


module eth_udp_loop(input              clk_50   , //系统时钟//PL以太网RGMII接口   input              phy1_rgmii_rx_clk   , //RGMII接收数据时钟input              phy1_rgmii_rx_ctl, //RGMII输入数据有效信号input       [3:0]  phy1_rgmii_rx_data   , //RGMII输入数据output             phy1_rgmii_tx_clk   , //RGMII发送数据时钟    output             phy1_rgmii_tx_ctl, //RGMII输出数据有效信号output      [3:0]  phy1_rgmii_tx_data   , //RGMII输出数据          output             phy_reset   //以太网芯片复位信号，低电平有效   );//parameter define
parameter  BOARD_MAC = 48'h00_11_22_33_44_55;   //开发板MAC地址
parameter  BOARD_IP  = {8'd192,8'd168,8'd10,8'd1};  //开发板IP地址
parameter  DES_MAC   = 48'hff_ff_ff_ff_ff_ff; 	//目的MAC地址
parameter  DES_IP    = {8'd192,8'd168,8'd10,8'd2};	//目的IP地址
parameter IDELAY_VALUE = 0;	//输入数据IO延时,此处为0,即不延时(如果为n,表示延时n*78ps)
parameter  BOARD_POART =16'd1234;
parameter  DES_POART   =16'd1234;//wire define
wire          clk_200m   ; //用于IO延时的时钟
wire          gmii_rx_clk; //GMII接收时钟
wire          gmii_rx_dv ; //GMII接收数据有效信号
wire  [7:0]   gmii_rxd   ; //GMII接收数据
wire          gmii_tx_clk; //GMII发送时钟
wire          gmii_tx_en ; //GMII发送数据使能信号
wire  [7:0]   gmii_txd   ; //GMII发送数据
wire          arp_gmii_tx_en; //ARP GMII输出数据有效信号
wire  [7:0]   arp_gmii_txd  ; //ARP GMII输出数据
wire          arp_rx_done   ; //ARP接收完成信号
wire          arp_rx_type   ; //ARP接收类型 0:请求  1:应答
wire  [47:0]  src_mac       ; //接收到目的MAC地址
wire  [31:0]  src_ip        ; //接收到目的IP地址
wire          arp_tx_en     ; //ARP发送使能信号
wire          arp_tx_type   ; //ARP发送类型 0:请求  1:应答
wire  [47:0]  des_mac       ; //发送的目标MAC地址
wire  [31:0]  des_ip        ; //发送的目标IP地址
wire          arp_tx_done   ; //ARP发送完成信号
wire          udp_gmii_tx_en; //UDP GMII输出数据有效信号
wire  [7:0]   udp_gmii_txd  ; //UDP GMII输出数据
wire          rec_pkt_done  ; //UDP单包数据接收完成信号
wire          rec_en        ; //UDP接收的数据使能信号
wire  [31:0]  rec_data      ; //UDP接收的数据
wire  [15:0]  rec_byte_num  ; //UDP接收的有效字节数 单位:byte
wire  [15:0]  tx_byte_num   ; //UDP发送的有效字节数 单位:byte
wire          udp_tx_done   ; //UDP发送完成信号
wire          tx_req        ; //UDP读数据请求信号
wire  [31:0]  tx_data       ; //UDP待发送数据
wire sys_rst_n;
wire clk_125m;
wire clk_125m_90;//*****************************************************
//**                    main code
//*****************************************************
assign gmii_tx_clk = clk_125m ;
assign tx_start_en = rec_pkt_done;
assign tx_byte_num = rec_byte_num;
assign des_mac = src_mac;
assign des_ip = src_ip;
assign phy_reset = sys_rst_n;clk_wiz_0 instance_name(// Clock out ports.clk_200m(clk_200m),     // output clk_200m.clk_125m(clk_125m),     // output clk_125m.clk_125m_90(clk_125m_90),     // output clk_125m_90// Status and control signals.locked(sys_rst_n),       // output locked// Clock in ports.clk_in1(clk_50));      // input clk_in1//GMII接口转RGMII接口
gmii_to_rgmii #(.IDELAY_VALUE (IDELAY_VALUE))u_gmii_to_rgmii(.idelay_clk    (clk_200m    ),.gmii_rx_clk   (gmii_rx_clk ),.gmii_rx_dv    (gmii_rx_dv  ),.gmii_rxd      (gmii_rxd    ),.gmii_tx_clk   (gmii_tx_clk ),.gmii_tx_clk_90(clk_125m_90),.gmii_tx_en    (gmii_tx_en  ),.gmii_txd      (gmii_txd    ),.rgmii_rxc     (phy1_rgmii_rx_clk     ),.rgmii_rx_ctl  (phy1_rgmii_rx_ctl  ),.rgmii_rxd     (phy1_rgmii_rx_data     ),.rgmii_txc     (phy1_rgmii_tx_clk     ),.rgmii_tx_ctl  (phy1_rgmii_tx_ctl  ),.rgmii_txd     (phy1_rgmii_tx_data     ));//ARP通信
arp                                             #(.BOARD_MAC     (BOARD_MAC),      //参数例化.BOARD_IP      (BOARD_IP ),.DES_MAC       (DES_MAC  ),.DES_IP        (DES_IP   ))u_arp(.rst_n         (sys_rst_n  ),             .gmii_rx_clk   (gmii_rx_clk),.gmii_rx_dv    (gmii_rx_dv ),.gmii_rxd      (gmii_rxd   ),.gmii_tx_clk   (gmii_tx_clk),.gmii_tx_en    (arp_gmii_tx_en ),.gmii_txd      (arp_gmii_txd),              .arp_rx_done   (arp_rx_done),.arp_rx_type   (arp_rx_type),.src_mac       (src_mac    ),.src_ip        (src_ip     ),.arp_tx_en     (arp_tx_en  ),.arp_tx_type   (arp_tx_type),.des_mac       (des_mac    ),.des_ip        (des_ip     ),.tx_done       (arp_tx_done));//UDP通信
udp                                             #(.BOARD_MAC     (BOARD_MAC),      //参数例化.BOARD_IP      (BOARD_IP ),.DES_MAC       (DES_MAC  ),.DES_IP        (DES_IP   ),.BOARD_POART     (BOARD_POART),.DES_POART       (DES_POART  )	)u_udp(.rst_n         (sys_rst_n   ),  .gmii_rx_clk   (gmii_rx_clk ),           .gmii_rx_dv    (gmii_rx_dv  ),         .gmii_rxd      (gmii_rxd    ),                   .gmii_tx_clk   (gmii_tx_clk ), .gmii_tx_en    (udp_gmii_tx_en),         .gmii_txd      (udp_gmii_txd),  .rec_pkt_done  (rec_pkt_done),    .rec_en        (rec_en      ),     .rec_data      (rec_data    ),         .rec_byte_num  (rec_byte_num),      .tx_start_en   (tx_start_en ),        .tx_data       (tx_data     ),         .tx_byte_num   (tx_byte_num ),  .des_mac       (des_mac     ),.des_ip        (des_ip      ),    .tx_done       (udp_tx_done ),        .tx_req        (tx_req      )           ); //同步FIFO
sync_fifo_2048x32b u_sync_fifo_2048x32b (.clk      (gmii_rx_clk),  // input wire clk.rst      (~sys_rst_n),  // input wire rst.din      (rec_data  ),  // input wire [31 : 0] din.wr_en    (rec_en    ),  // input wire wr_en.rd_en    (tx_req    ),  // input wire rd_en.dout     (tx_data   ),  // output wire [31 : 0] dout.full     (),            // output wire full.empty    ()             // output wire empty);    //以太网控制模块
eth_ctrl u_eth_ctrl(.clk            (gmii_rx_clk),.rst_n          (sys_rst_n),.arp_rx_done    (arp_rx_done   ),.arp_rx_type    (arp_rx_type   ),.arp_tx_en      (arp_tx_en     ),.arp_tx_type    (arp_tx_type   ),.arp_tx_done    (arp_tx_done   ),.arp_gmii_tx_en (arp_gmii_tx_en),.arp_gmii_txd   (arp_gmii_txd  ),              .udp_gmii_tx_en (udp_gmii_tx_en),.udp_gmii_txd   (udp_gmii_txd  ),              .gmii_tx_en     (gmii_tx_en    ),.gmii_txd       (gmii_txd      ));
endmodule

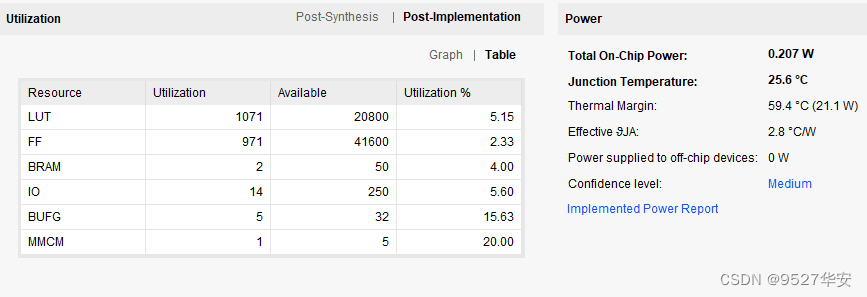

A7上的资源消耗和性能表现如下：
在这里插入图片描述
由于工程中使用到了PLL和fifo，实际UDP部分所占资源更小；

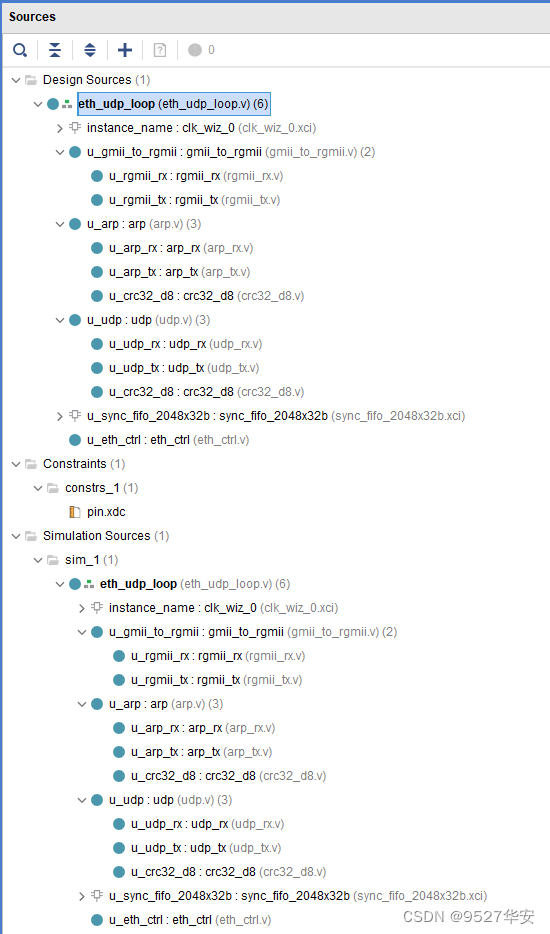

代码架构如下：
