用于光波导耦合的倾斜光栅分析
创始人
2024-02-05 13:12:44

1. 摘要

因其在确定衍射级上的高衍射效率，倾斜光栅广泛用于将光耦合到光波导中。如今，倾斜光栅广泛用于增强现实和混合现实应用中。本示例中将示范如何使用VirtualLab Fusion分析文献中具有特定参数的某些倾斜光栅的几何形状（例如倾斜角、填充因子和调制深度）。 另外，研究了不同入射角对衍射效率的影响。

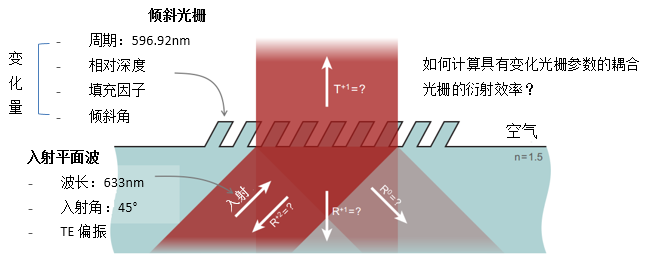

2. 建模任务

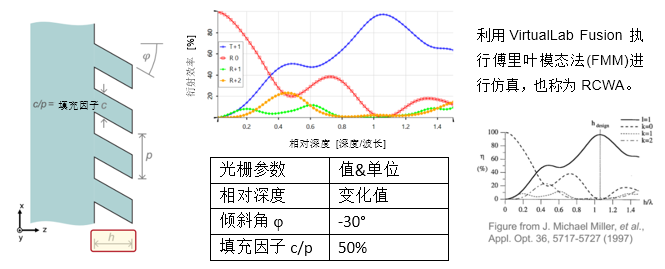

3. 衍射效率vs.相对深度

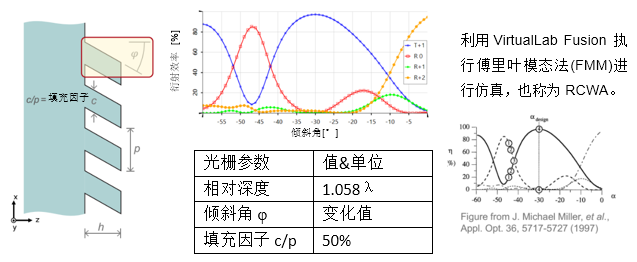

4. 衍射效率vs.倾斜角

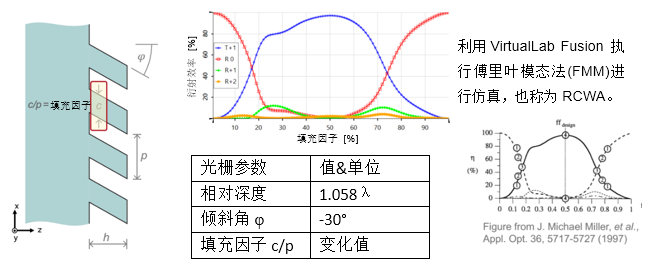

5. 衍射效率vs. 填充因子

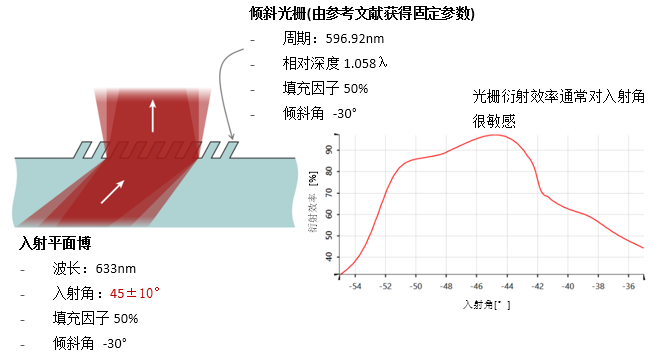

6. 衍射效率vs.变化的入射角

7. 走进VirtualLab Fusion


8. VirtualLab Fusion 的工作流程

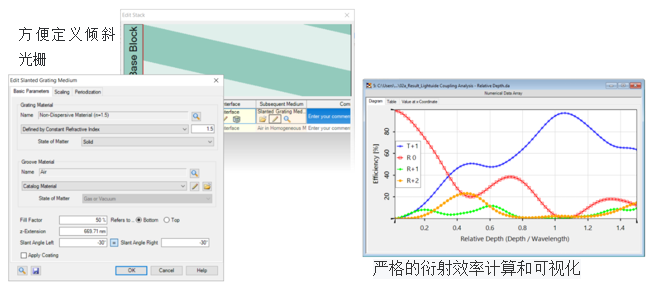

  • 光波导耦合光栅结构的配置
  • 倾斜光栅的高级配置 [使用案例]
  • 使用特殊材料的光栅结构配置 [使用案例]
  • 使用界面的光栅结构配置 [使用案例]
  • 耦合光栅衍射效率分析
  • 自定义的光波导耦合光栅评价探测器 [使用案例]
  • 通过扫描特定的参数来检查效率
  • 参数运行的使用 [使用案例]

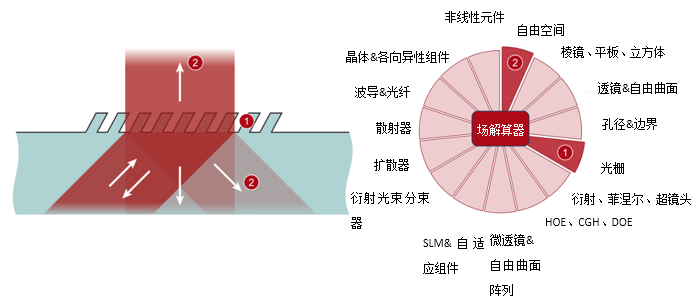

9. VirtualLab Fusion 技术


10. 文件信息
