在之前的文章中，分享了Matlab曲面图的绘制模板：

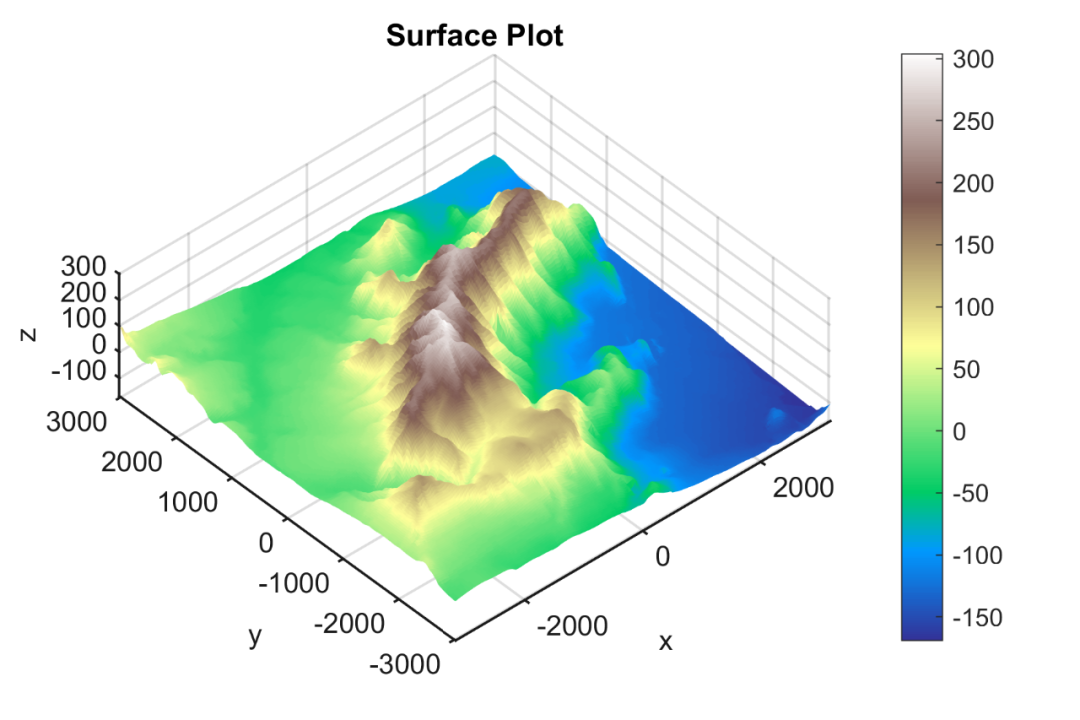

这一次，再来分享一下带等高线的曲面图的绘制模板。

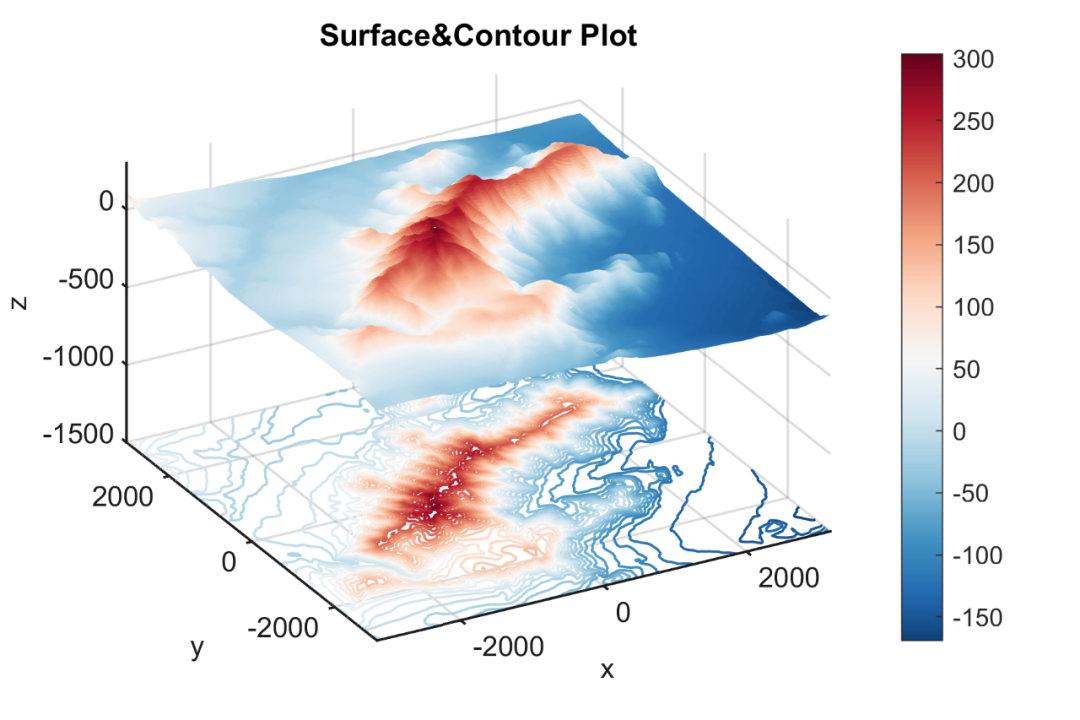

先来看一下成品效果：

特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

模板中最关键的部分内容：

1. 数据准备

此部分主要是读取原始数据。

% 读取数据load data.mat[X,Y] = meshgrid(xi,yi);Z = DSM;

2. 颜色定义

作图不配色就好比做菜不放盐，总让人感觉少些味道。

但颜色搭配比较考验个人审美，需要多加尝试。

这里直接使用TheColor配色工具中的SCI权威配色库：

%% 颜色定义map = TheColor('sci',2073);% map = flipud(map);

3. 带等高线的曲面图绘制

使用‘surfc’命令，绘制未经美化的带等高线的曲面图。

s = surfc(X,Y,Z);hTitle = title('Surface&Contour Plot');hXLabel = xlabel('x');hYLabel = ylabel('y');hZLabel = zlabel('z');view(-28.9,39.0)

4. 细节优化

为了插图的美观，将带等高线的曲面图赋上之前选择的颜色：

% 赋色colormap(map)colorbar

然后，对等高线和曲面图属性、坐标轴细节进行美化：

% 线、面属性调整s(1).EdgeColor = 'none';s(2).LevelStep = 15;s(2).LineWidth = 1;% 坐标区调整axis tightset(gca, 'Box', 'off', ...                                                          % 边框         'LineWidth', 1, 'GridLineStyle', '-',...                                   % 坐标轴线宽         'XGrid', 'on', 'YGrid', 'on', 'ZGrid', 'on',...                            % 网格         'TickDir', 'out', 'TickLength', [.01 .01], ...                             % 刻度         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1],'ZColor', [.1 .1 .1],...       % 坐标轴颜色         'Zlim',[-1500 300])% 字体和字号set(gca, 'FontName', 'Arial', 'FontSize', 11)set([hXLabel,hYLabel,hZLabel], 'FontName',  'Arial', 'FontSize', 11)set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

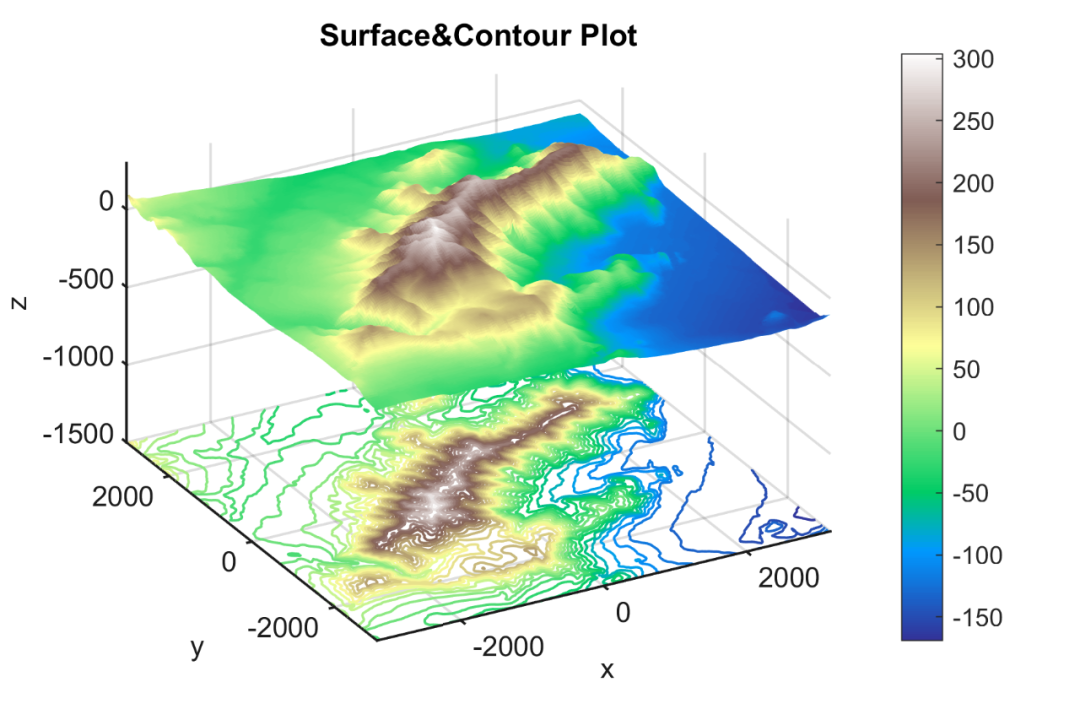

也可以尝试其他配色：

以上。

数据及完整代码获取方式：

Matlab带等高线的曲面图
