　　一、 Revit中如何改变项目的正负零零

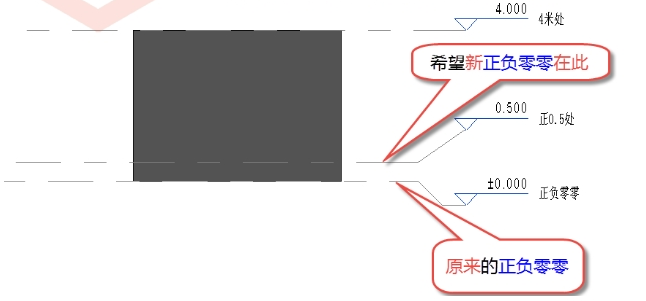

　　有时候，在一个项目中，我们要改变项目的正负零零，如下图

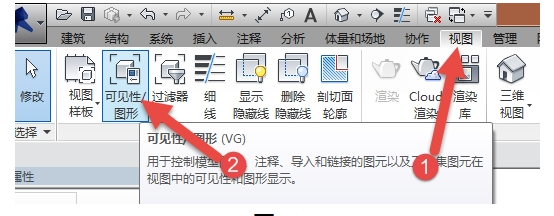

　　第一步，打开视图的“可见性/图形”，如图2

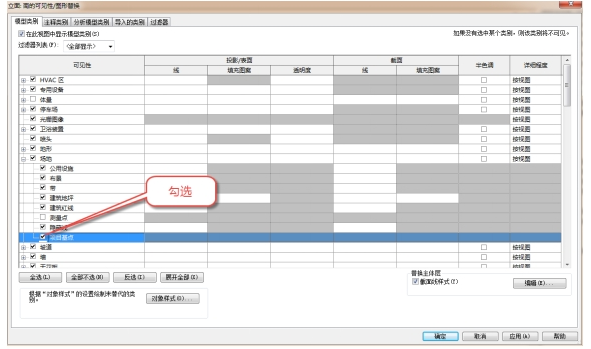

　　第二步，在“可见性/图形替换”中勾选“项目基点”，如图 3

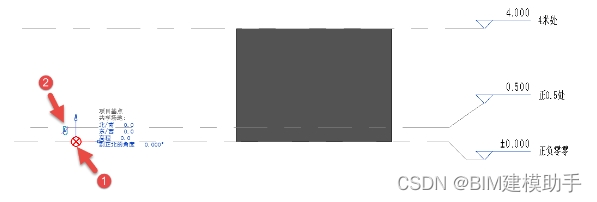

　　第三步，单击选择“项目基点，点取“小别针”，使小别针出现红色小斜杠。移动“项目基点”到所希望的高程出，如图 4。

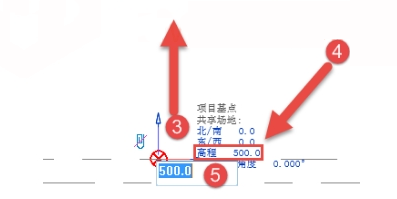

　　点取“高程”修改与“原正负零零”的距离值，这里单位是毫米所以填上 500，如图5

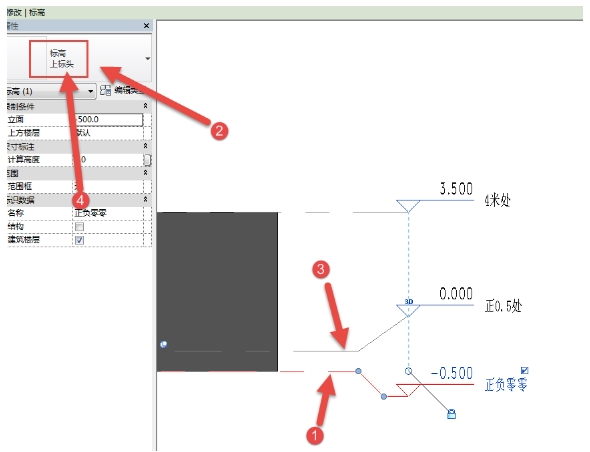

　　点取“原正负零零”标高，修改为“上标头”。点取“新正负零零”标高，修改为“正负零标高”，如图6所示，即完成正负零的修改。

　　二、 Revit在施工图中尺寸标注问题

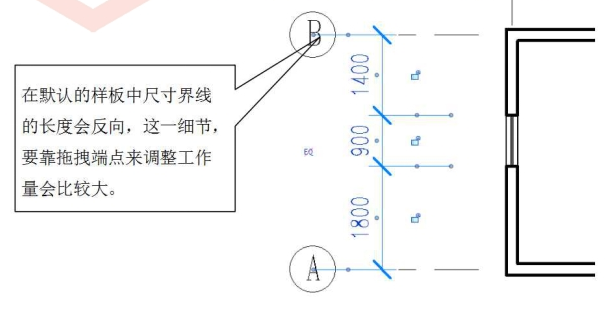

　　在默认的样板中尺寸界线的长度会反向，这一细节，要靠拖拽端点来调整工作量会比较大。

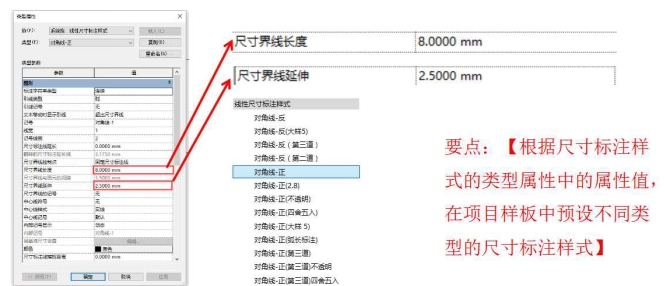

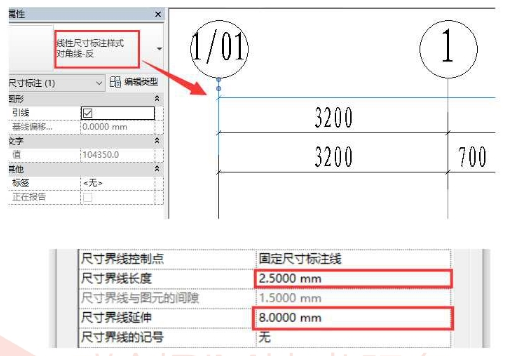

　　要点：根据尺寸标注样式的类型属性中的属性值，在项目样板中预设不同类型的尺寸标注样式

　　具体应用

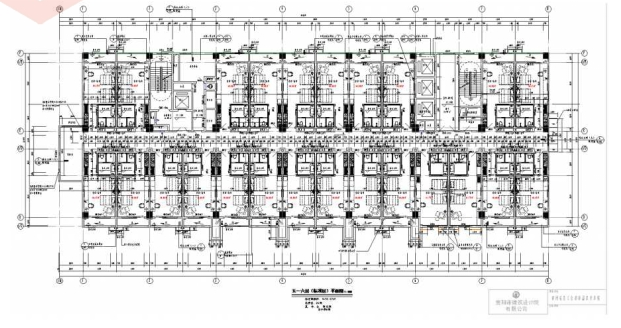

　　整体效果

　　三、Revit插件快速实现尺寸定位标注

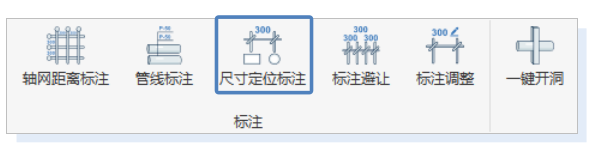

　　使用建模助手插件的“出图模块” → 尺寸定位标注

　　1.选择【尺寸定位标注】功能。

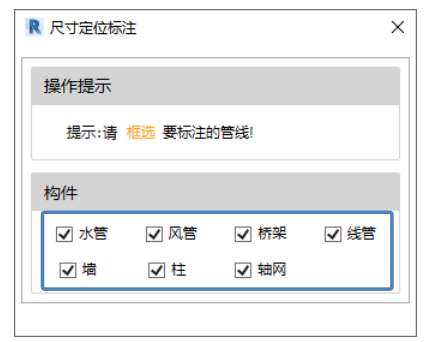

　　2.设置需要标注的构件。

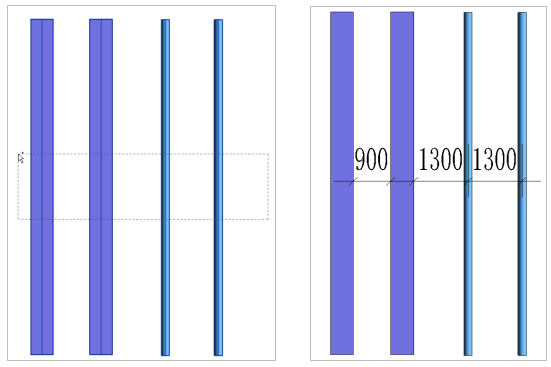

　　3.框选需要标注的管线后，点选标注生成的位置。

　　建模助手还有机电，施工，出图，综合，族库，有求必应等等模块，CAD图示识别翻模，标注避让，标注调整，洞口标注，洞口定位，净高分析，三维视图，快速剖面三功能，轴网标注，一键开洞，生成幕墙，砌体排砖等等140+功能。365/年全部都可以使用。

　　建模助手：https://www.zhbim.com/?source=csdn
