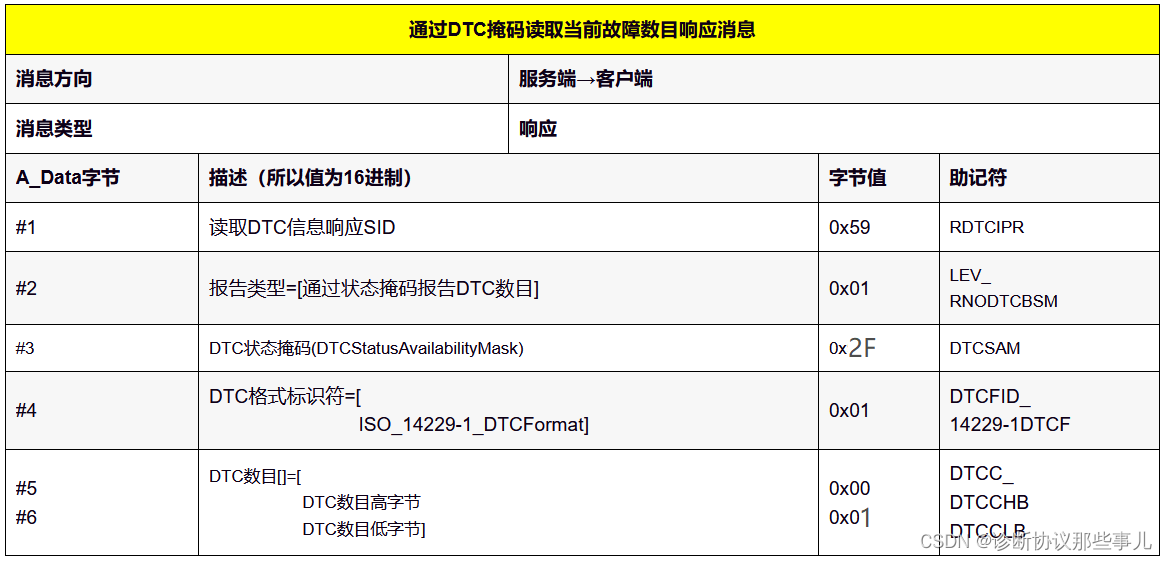

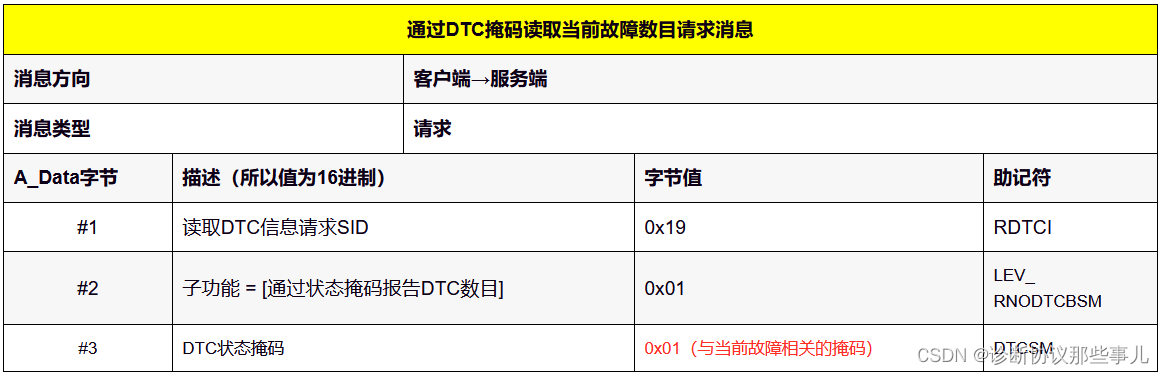

- ②获取DTC状态掩码0x01（当前故障）匹配的DTC数目
总结

一、reportNumberOfDTCByStatusMask-19 01

19 01服务是读取DTC信息的第一个子服务：客户端可以通过发送对此服务的请求并将sub-function设置为reportNumberOfDTCByStatusMask来检索与客户端定义的状态掩码匹配的DTC数量。

术语	解释
DTC	诊断故障码
DTCStatusMask	DTC状态掩码-只出现在请求中
DTCStatusAvailabilityMask	DTC状态可用掩码-只出现在肯定响应中
DTCFID	DTC格式标识符

请求的DTC状态掩码的bit置为0，则表示客户端不想知道DTC的statusOfDTC对应的此bit位所关联的信息，如果某个DTC的statusOfDTC的此bit置1，其他的bit置为0，这个DTC就不是客户端想要的，服务器之间过滤掉此DTC。

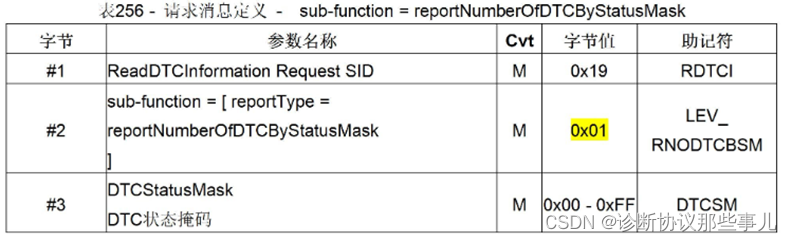

二、请求格式

19 01
sub-function=0x11 reportNumberOfMirrorMemoryDTCByStatusMask与sub-function=0x01
reportNumberOfDTCByStatusMask具有相同的功能，不同之处在于它返回DTC镜像存储器中的DTC数量。

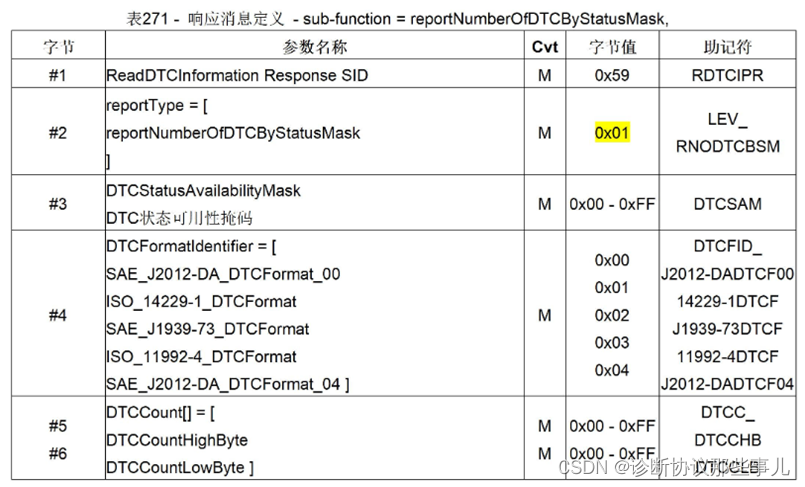

三、肯定响应格式

rsp
DTCStatusAvailabilityMask：DTC状态可用性掩码，
在ISO 14229-1中定义：“A byte whose bits are defined the same as statusOfDTC and represents the status bits that are supported by the server.Bits that are not supported by the server shall be set to ‘0’.Each supported bit(indicated by a value of ‘1’)shall be implemented for every DTC supported by the server.”
意思：该参数只有一个字节，其位定义与statusOfDTC相同，表示服务支持的状态位（一个服务器功能确定后，这个参数将是一个定值）。服务器不支持的位应设置为“0”，支持的位设置为“1”。

四、否定响应格式

1.支持的否定响应码

NRC	描述	助记符
0x12	子功能参数不受支持	SFNS
0x13	请求报文的数据长度（或者格式）不符合标准	IMLOIF
0x31	①客户端规定了一个不被服务器识别的DTCMaskRecord；②客户端规定了一个无效DTCSnapshotRecordNumber/DTCExtDataRecordNumber；③客户端规定了一个不被服务器识别的FunctionalGroupIdentifier；④服务器无法识别MemorySelection	ROOR

五、消息流示例

①获取DTC状态掩码0x08（已确认DTC）匹配的DTC数目

※设定本服务器的DTCStatusAvailabilityMask为0x2F
假设服务器共支持三个DTC（0x080511、0x0A9B17、0x25221F）

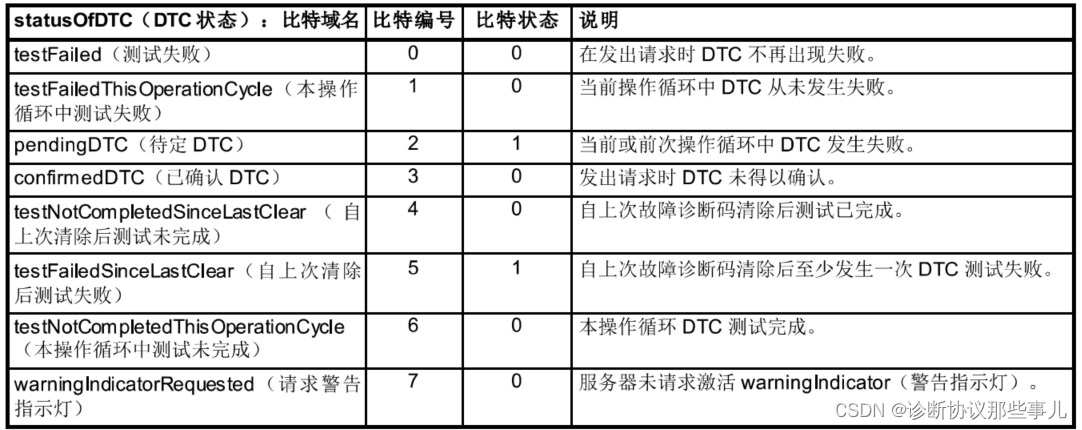

i.DTC P0805-11"离合器位置传感器对比短路0x080511"，statusOfDTC为0x24（0010 0100b）
dc1

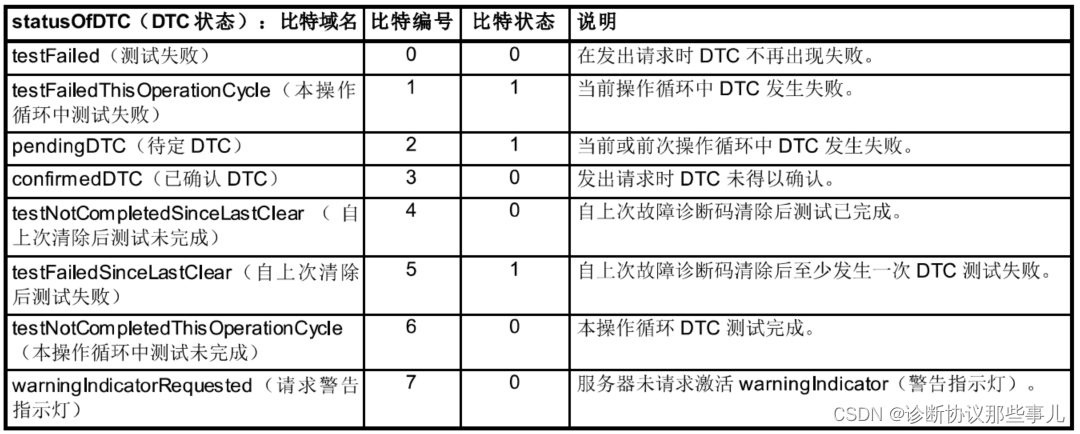

ii.DTC P0A9B-17"混合电池温度传感器电压超出阈值0x0A9B17"，statusOfDTC为0x26（0010 0110b）
dc2

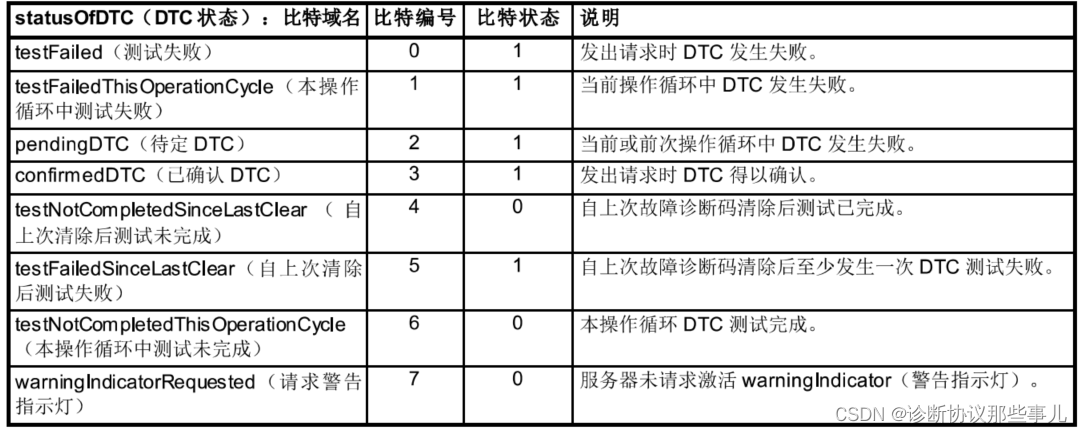

iii.DTC P2522-1F"A/C Request “B” - circuit intermittent 0x25221F"，statusOfDTC为0x2F（0010 1111b）
dc3

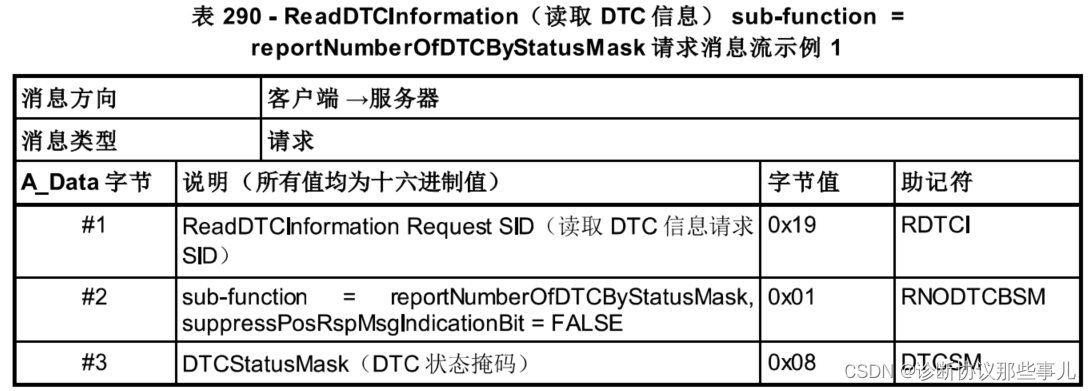

请求消息：
req

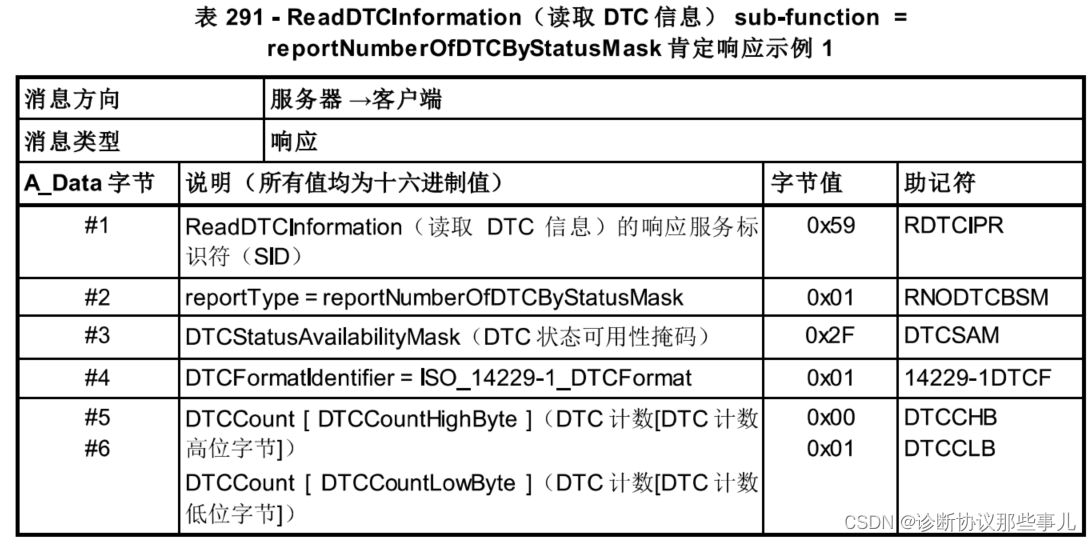

响应消息：
rsp
