7. 网络请求

7.1 TransactionManager

事务管理器，在客户端主要用于发起事务请求、提交事务、回滚事务请求等，用于跟 TC 进行通信的类，其中获取当前接口的实现类是通过 TransactionManagerHolder 进行获取，然后通过 SPI 接口获取到默认实现类，这里的默认实现类是 DefaultTransactionManager

public interface TransactionManager {/*** 开启全局事务** @param applicationId           应用id，指明当前事务所属的应用* @param transactionServiceGroup 事务服务的分组* @param name                    全局事务的名称* @param timeout                 全局事务的超时时间*/String begin(String applicationId, String transactionServiceGroup, String name, int timeout)throws TransactionException;/*** 根据指定的xid进行事务的提交*/GlobalStatus commit(String xid) throws TransactionException;/*** 根据xid进行事务回滚*/GlobalStatus rollback(String xid) throws TransactionException;/*** 获取到当前事务的状态*/GlobalStatus getStatus(String xid) throws TransactionException;/*** 上报对应的全局事务的状态*/GlobalStatus globalReport(String xid, GlobalStatus globalStatus) throws TransactionException;
}

7.2 RMClient

RM客户端实例化工具类，用于创建 RM 客户端， GlobalTransactionScanner.initClient() 方法，在bean对象创建时进行初始化，与之相同的还有一个 TMClient 逻辑都一样

public class RMClient {public static void init(String applicationId, String transactionServiceGroup) {//通过单例模式创建一个Netty的 RM客户端端RmNettyRemotingClient rmNettyRemotingClient = RmNettyRemotingClient.getInstance(applicationId, transactionServiceGroup);//设置默认的资源管理器rmNettyRemotingClient.setResourceManager(DefaultResourceManager.get());/*** 设置事务方法的处理器，默认 DefaultRMHandler，其中根据类型选择对于模式的处理器* RMHandlerAT* RMHandlerSaga* RMHandlerTCC* RMHandlerXA*/rmNettyRemotingClient.setTransactionMessageHandler(DefaultRMHandler.get());//初始化时注册对于方法类型的处理器rmNettyRemotingClient.init();}
}

7.3 RemotingClient

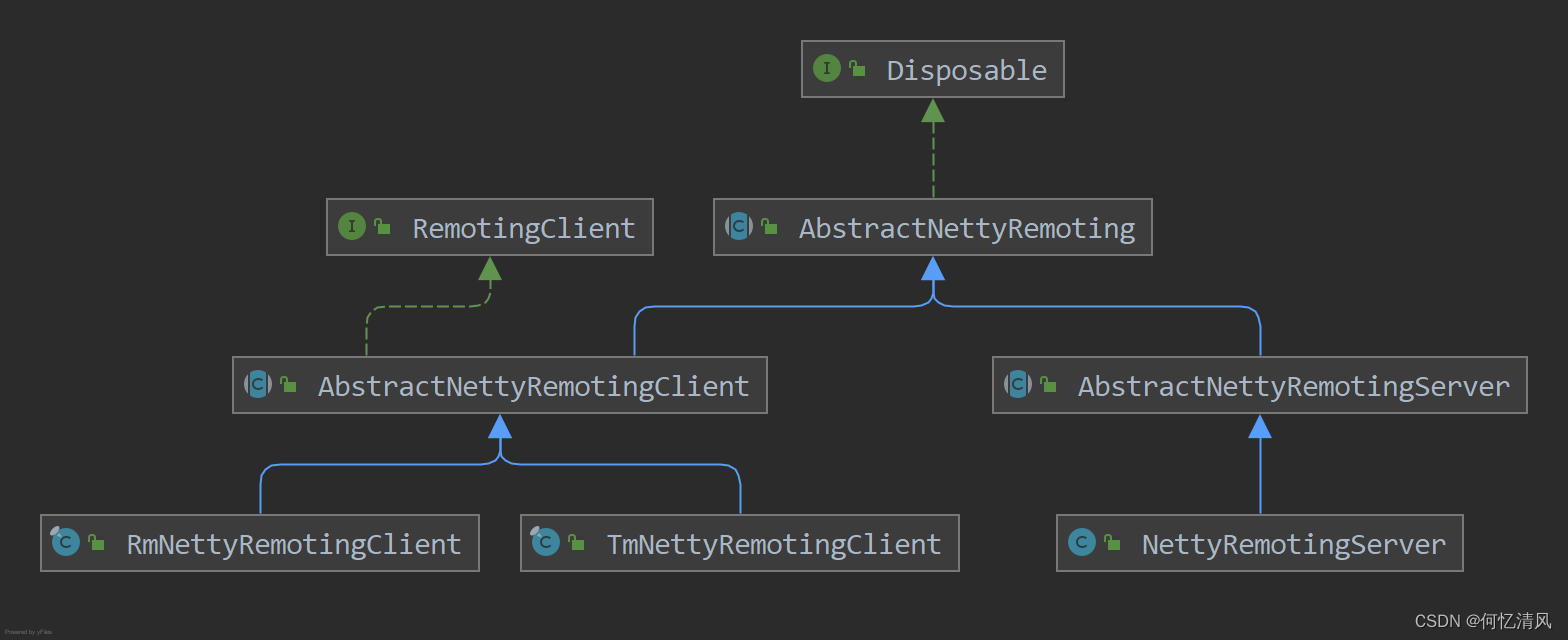

远程调用客户端，用于 Client 与 Server 的通信，下面是依赖结构图，目前客户端的实现就以下两个：（TM用于一阶段的通信，RM用于二阶段接收TC对事务的处理）；

• RmNettyRemotingClient：资源管理器客户端，管理分支事务处理的资源，驱动分支事务提交或回滚，与TC进行通信以注册分支事务和报告分支事务的状态
• TmNettyRemotiongClient：事务管理器，定义全局事务的范围，开始全局事务、提交或回滚全局事务

7.3.1 TmNettyRemotiongClient

采用了单例模式，底层使用 Netty 作为通讯框架，TM 主要用于发送请求然后处理发送请求过后的数据

public static TmNettyRemotingClient getInstance() {if (instance == null) {synchronized (TmNettyRemotingClient.class) {if (instance == null) {NettyClientConfig nettyClientConfig = new NettyClientConfig();//配置消费的线程池final ThreadPoolExecutor messageExecutor = new ThreadPoolExecutor(nettyClientConfig.getClientWorkerThreads(), nettyClientConfig.getClientWorkerThreads(),KEEP_ALIVE_TIME, TimeUnit.SECONDS,new LinkedBlockingQueue<>(MAX_QUEUE_SIZE),new NamedThreadFactory(nettyClientConfig.getTmDispatchThreadPrefix(),nettyClientConfig.getClientWorkerThreads()),RejectedPolicies.runsOldestTaskPolicy());//创建TM客户端instance = new TmNettyRemotingClient(nettyClientConfig, null, messageExecutor);}}}return instance;
}

init()

初始化方法，在上面 GlobalTransactional.initClient() 中进行调用，注册对应消息类型的处理器

public void init() {// 注册消息类型的处理器registerProcessor();if (initialized.compareAndSet(false, true)) {super.init();if (io.seata.common.util.StringUtils.isNotBlank(transactionServiceGroup)) {getClientChannelManager().reconnect(transactionServiceGroup);}}
}

registerProcessor()

TM 注册的消息类型处理是以下几种：

• MessageType.TYPE_SEATA_MERGE_RESULT：合并请求的结果（）
• MessageType.TYPE_GLOBAL_BEGIN_RESULT：全局事务开启的结果处理（）
• MessageType.TYPE_GLOBAL_COMMIT_RESULT：提交事务的结果处理
• MessageType.TYPE_GLOBAL_REPORT_RESULT：重新上报的结果处理
• MessageType.TYPE_GLOBAL_ROLLBACK_RESULT：回滚的结果处理
• MessageType.TYPE_GLOBAL_STATUS_RESULT：状态的结果处理
• MessageType.TYPE_REG_CLT_RESULT
• MessageType.TYPE_BATCH_RESULT_MSG：批量发送的结果
• MessageType.TYPE_HEARTBEAT_MSG：心跳消息的处理

private void registerProcessor() {// 1.registry TC response processorClientOnResponseProcessor onResponseProcessor =new ClientOnResponseProcessor(mergeMsgMap, super.getFutures(), getTransactionMessageHandler());super.registerProcessor(MessageType.TYPE_SEATA_MERGE_RESULT, onResponseProcessor, null);..................省略代码
}

7.3.2 RmNettyRemotiongClient

主要用于处理 TC 端主动下发的数据监听，用于 二阶段处理，初始化方法跟 TM 一样，只是注册的处理器不一样

registerProcessor()

RM 管理主要用于处理来自服务端下发的请求，主要注册的类型有以下：

• MessageType.TYPE_BRANCH_COMMIT：分支提交（RmBranchCommitProcessor）
• MessageType.TYPE_BRANCH_ROLLBACK：分支回滚（RmBranchRollbackProcessor）
• MessageType.TYPE_RM_DELETE_UNDOLOG：删除undolog（RmUndoLogProcessor）
• MessageType.TYPE_SEATA_MERGE_RESULT：合并结果（ClientOnResponseProcessor）
• MessageType.TYPE_BRANCH_REGISTER_RESULT：分支注册结果处理
• MessageType.TYPE_BRANCH_STATUS_REPORT_RESULT：状态报告结果
• MessageType.TYPE_GLOBAL_LOCK_QUERY_RESULT：全局锁查询结果处理
• MessageType.TYPE_REG_RM_RESULT
• MessageType.TYPE_BATCH_RESULT_MSG：批量发送结果信息
• MessageType.TYPE_HEARTBEAT_MSG：心跳结果（ClientHeartbeatProcessor）

private void registerProcessor() {// 1.registry rm client handle branch commit processorRmBranchCommitProcessor rmBranchCommitProcessor = new RmBranchCommitProcessor(getTransactionMessageHandler(), this);super.registerProcessor(MessageType.TYPE_BRANCH_COMMIT, rmBranchCommitProcessor, messageExecutor);// 2.registry rm client handle branch rollback processorRmBranchRollbackProcessor rmBranchRollbackProcessor = new RmBranchRollbackProcessor(getTransactionMessageHandler(), this);super.registerProcessor(MessageType.TYPE_BRANCH_ROLLBACK, rmBranchRollbackProcessor, messageExecutor);...........省略相同代码}

TM、RM 都是采用 netty 进行通信，可以在两个对象的 构造方法 中看到设置的最终 handler 对象是 io.seata.core.rpc.netty.AbstractNettyRemotingClient.ClientHandler 对象；

AbstractNettyRemoting.processMessage() 中获取的又是根据消息类型区分的 RemotingProcessor 处理器，就是上面注册的处理器

class ClientHandler extends ChannelDuplexHandler {@Overridepublic void channelRead(final ChannelHandlerContext ctx, Object msg) throws Exception {if (!(msg instanceof RpcMessage)) {return;}//调用 io.seata.core.rpc.netty.AbstractNettyRemoting.processMessage 的方法processMessage(ctx, (RpcMessage) msg);}
}

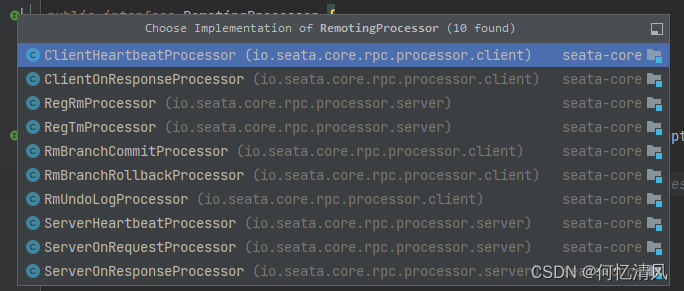

7.3.3 RemotingProcessor

• ClientHeartbeatProcessor：客户端心跳处理
• ClientOnResponseProcessor：客户端处理 TC 的回复消息
• ServerHeartbeatProcessor：服务端心跳处理
• ServerOnRequestProcessor：服务端用于处理客户端发送的分支注册、分支状态上报、全局事务开启、全局锁查询、全局事务回滚、全局事务状态的请求
• ServerOnResponseProcessor：服务端处理客户端发送的分支提交结果、分支回滚结果的处理器
• RmBranchCommitProcessor：分支提交的处理器
• RmBranchRollbackProcessor：分支回滚处理器
• RmUndoLogProcessor：undolog删除处理器

7.4 MessageTypeAware（请求实体）

请求实体的接口，就只定义了一个方法，用于请求的类型

public interface MessageTypeAware {/*** 获取到请求类型的code码*/short getTypeCode();}

7.4.1 AbstractTransactionRequestToTC

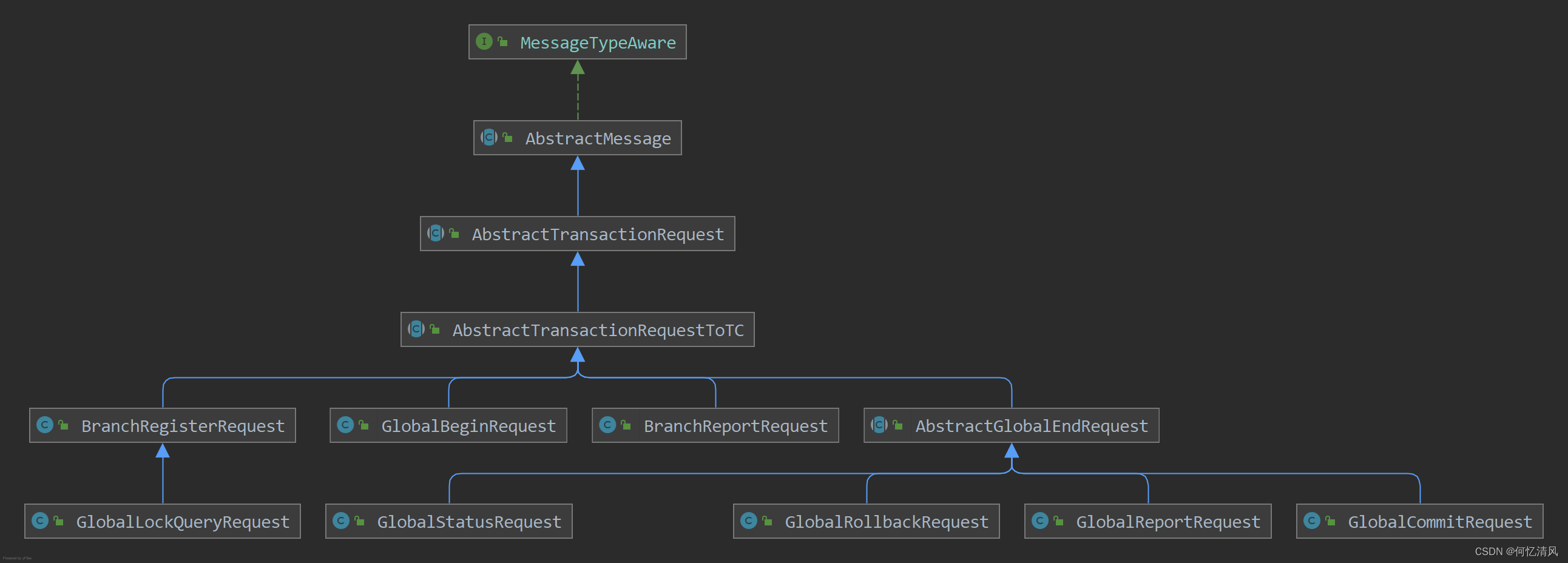

对于客户端来说，请求体就是 TM --> TC ，seata中服务端的实体处理结构就是下面这样，抽象出了一个 AbstractTransactionRequestToTC 的抽象类，（tm发起的请求实体，tc就需要转换成对应的实体处理）

public abstract class AbstractTransactionRequestToTC extends AbstractTransactionRequest {/*** TC入栈处理器*/protected TCInboundHandler handler;/*** 设置TC的入栈处理器** @param handler the handler*/public void setTCInboundHandler(TCInboundHandler handler) {this.handler = handler;}
}

7.4.2 AbstractTransactionRequestToRM

对于TC来说，给RM发送请求的实体对象是 AbstractTransactionRequestToRM，那么 RM就需要转换成 AbstractTransactionRequestToRM 下面的对于类型

public abstract class AbstractTransactionRequestToRM extends AbstractTransactionRequest {/*** 设置RM入栈处理器*/protected RMInboundHandler handler;public void setRMInboundMessageHandler(RMInboundHandler handler) {this.handler = handler;}
}

7.4.3 RMInboundHandler

public interface RMInboundHandler {/*** 处理分支提交的请求*/BranchCommitResponse handle(BranchCommitRequest request);/*** 处理分支回滚的请求*/BranchRollbackResponse handle(BranchRollbackRequest request);/*** 处理undolog删除日志的请求*/void handle(UndoLogDeleteRequest request);
}

7.4.4 TCInboundHandler

public interface TCInboundHandler {/*** 处理开启全局事务的请求*/GlobalBeginResponse handle(GlobalBeginRequest globalBegin, RpcContext rpcContext);/*** 处理全局事务提交的请求*/GlobalCommitResponse handle(GlobalCommitRequest globalCommit, RpcContext rpcContext);/*** 处理事务回滚的请求*/GlobalRollbackResponse handle(GlobalRollbackRequest globalRollback, RpcContext rpcContext);/*** 处理分支注册的请求*/BranchRegisterResponse handle(BranchRegisterRequest branchRegister, RpcContext rpcContext);/*** 处理分支状态上报的请求*/BranchReportResponse handle(BranchReportRequest branchReport, RpcContext rpcContext);/*** 查询全局锁*/GlobalLockQueryResponse handle(GlobalLockQueryRequest checkLock, RpcContext rpcContext);/*** 全局事务状态查询*/GlobalStatusResponse handle(GlobalStatusRequest globalStatus, RpcContext rpcContext);/*** 上报事务状态该的请求*/GlobalReportResponse handle(GlobalReportRequest globalReport, RpcContext rpcContext);}

上面的两个抽象类中，为什么要在实体类中定义两个 handler 呢？
让我一起看看 seata 的实体设置，这样的用意是什么。
例如：下面这个 分支提交请求 ，其中覆写了 handle() ，而这个 hander 的类型是上面两种 TCInboundHandler、RMInboundHandler 两个接口，两个接口给每一个请求方法都定义了一个方法，参数不同而已，也就是说，通过下面这种方法可以根据指定的参数调用到对应的处理方法，只需要设置定义的 handler 即可

public class BranchCommitRequest extends AbstractBranchEndRequest {@Overridepublic short getTypeCode() {return MessageType.TYPE_BRANCH_COMMIT;}@Overridepublic AbstractTransactionResponse handle(RpcContext rpcContext) {return handler.handle(this);}
}

io.seata.rm.AbstractRMHandler#onRequest ：这里的调用路径就是 netty 收到 TC 的分支提交请求，然后根据类型找到 RmBranchCommitProcessor 然后在 process() 中 调用 DefaultRMHandler.onRequest() 方法

public AbstractResultMessage onRequest(AbstractMessage request, RpcContext context) {if (!(request instanceof AbstractTransactionRequestToRM)) {throw new IllegalArgumentException();}AbstractTransactionRequestToRM transactionRequest = (AbstractTransactionRequestToRM)request;//客户端设置自己为handler，就可以根据对应的请求类型调用到指定的方法transactionRequest.setRMInboundMessageHandler(this);return transactionRequest.handle(context);}
