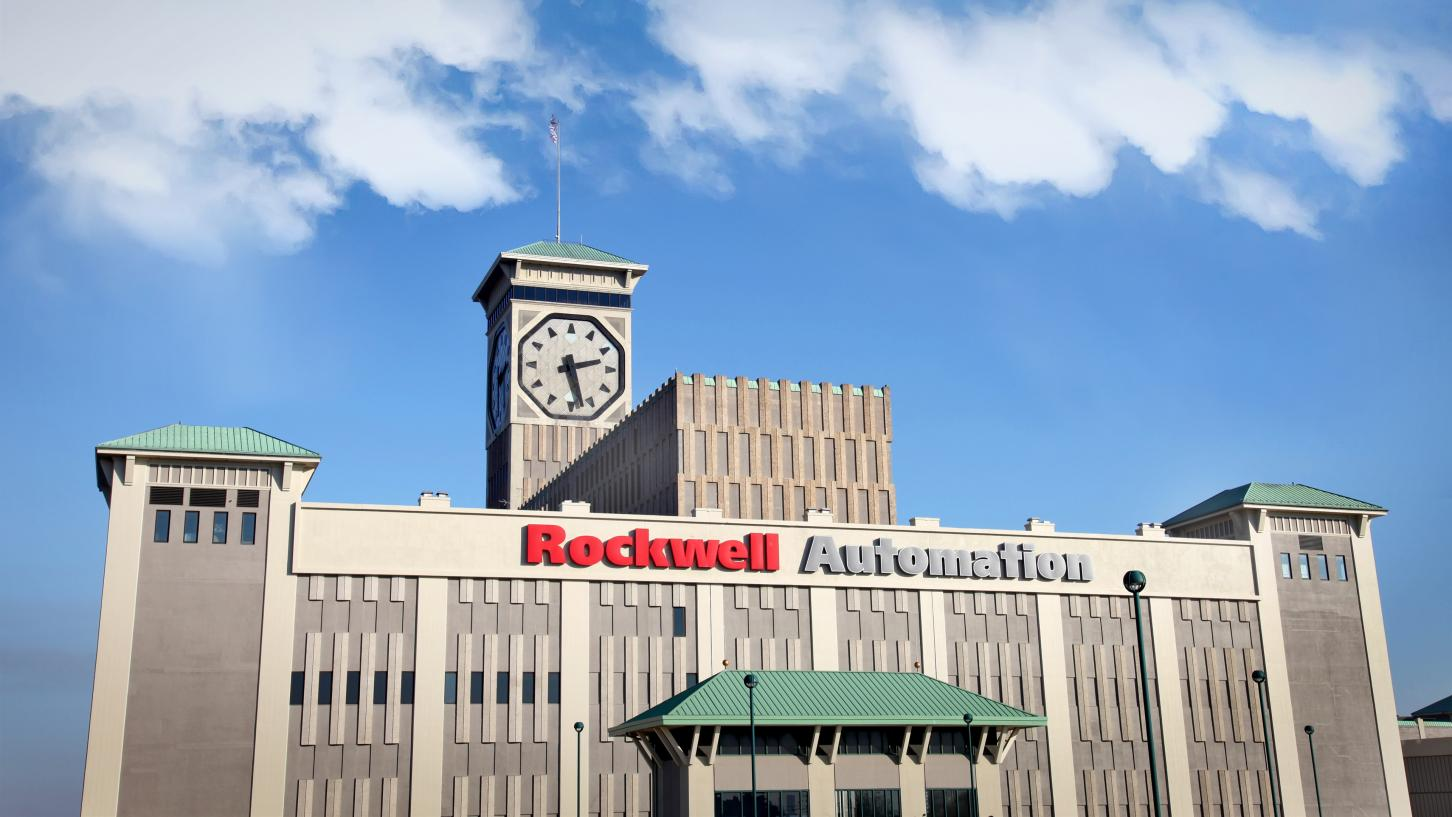

罗克韦尔（Rockwell）自动化(中国)有限公司(NYSE: ROK)是全球最大的致力于工业自动化与信息化的公司，致力于帮助客户提高生产力，以及世界可持续发展。罗克韦尔自动化总部位于美国威斯康星州密尔沃基市，在全球80多个国家设有分支机构，现有雇员约22,000人。

Rockwell为管理其庞大的供应链建立了EDI（Electronic Data Interchange，中文名称是电子数据交换）系统，实现供应链自动化管理。

本文着重讲述Rockwell EDI项目中，采购商发给Rockwell的X12 850报文（采购订单）解读。

在此前的文章如何读懂X12中，我们对X12已经做了详细的解读，接下来让我们以 Rockwell EDI项目中对EDI 850采购订单的处理为基础，开始深入了解850采购订单。

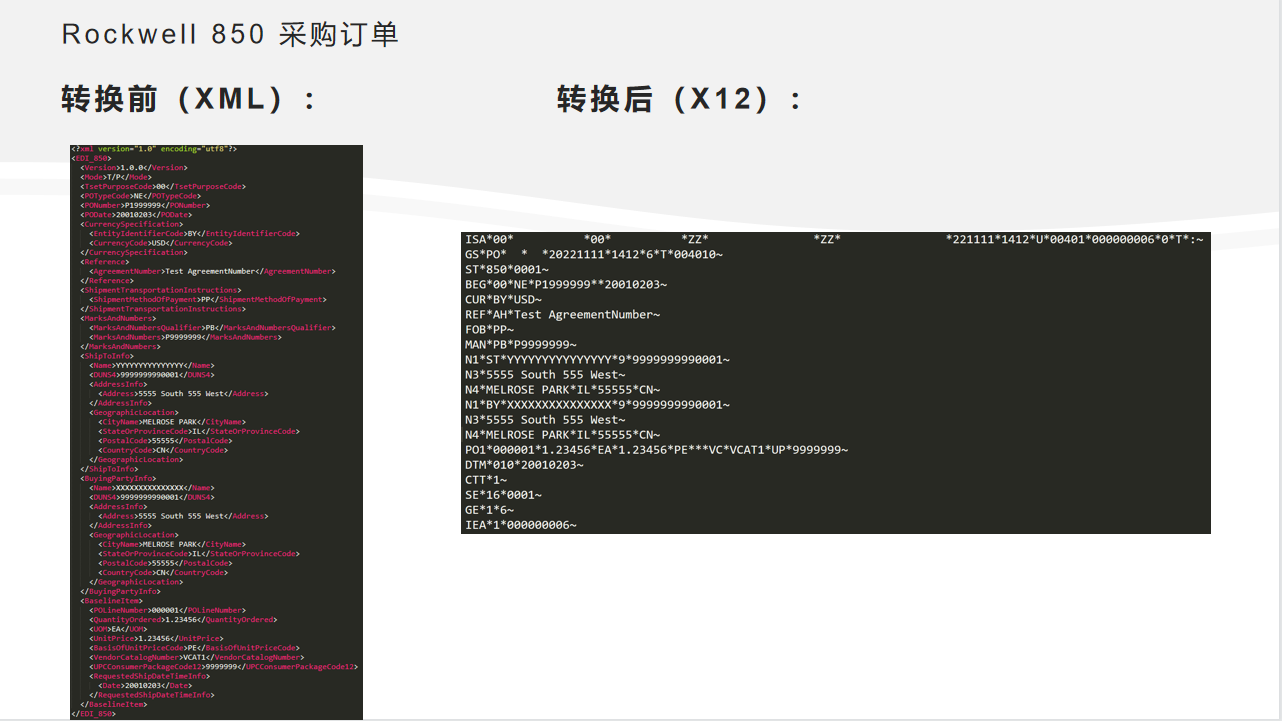

下图为Rockwell EDI X12 850 示例报文转换前以及经知行之桥 EDI 系统转换后的效果对比图：

利用知行之桥EDI系统可以将XML文件转换为符合国际标准的X12 850采购订单文件，再通过EDI系统发送给Rockwell即可，企业可以从自己的业务系统中生成如下XML文件，或者将自己的业务数据填进如下的XML文件。每个字段的业务含义都已做了明确的注释。

1.0.0T/P00NEP199999920010203BYUSDTest AgreementNumberPPPBP9999999YYYYYYYYYYYYYYY9999999990001
5555 South 555 WestMELROSE PARKIL55555CNXXXXXXXXXXXXXXX9999999990001
5555 South 555 WestMELROSE PARKIL55555CN0000011.23456EA1.23456PEVCAT1999999920010203

通过知行之桥EDI系统，将上述示例XML文件进行格式转换后，得到的X12文件示例如下：

ISA*00*          *00*          *ZZ*               *ZZ*               *221117*1202*U*00501*000000001*0*T*:~GS*PO*  *  *20221117*1202*1*T*005010~ST*850*0001~-850：采购订单编码-0001：交易集控制号BEG*00*NE*P1999999**20010203~-00：表示原始订单-NE：新订单编码-P1999999：采购订单编号-20010203：采购订单创建日期CUR*BY*USD~-BY：买方编码-USD：买方货币编码REF*AH*Test AgreementNumber~-AH：协议编号限定符-Test AgreementNumber：协议编号FOB*PP~-PP：预付款（运费由卖方预付）MAN*PB*P9999999~-PB：货物标记编号限定符-P9999999：货物标记编号N1*ST*YYYYYYYYYYYYYYY*9*9999999990001~-ST：收货方名称编码-YYYYYYYYYYYYYYY：收货方名称-9：收货方邓白氏编码限定符-9999999990001：收货方邓白氏编码N3*5555 South 555 West~-5555 South 555 West：收货方地址N4*MELROSE PARK*IL*55555*CN~-MELROSE PARK：收货方城市名称-IL：收货方州或省编码-55555：收货方邮政编码-CN：收货方国家编码N1*BY*XXXXXXXXXXXXXXX*9*9999999990001~-BY：买方名称编码-XXXXXXXXXXXXXXX：买方名称-9：买方邓白氏编码限定符-9999999990001：买方邓白氏编码N3*5555 South 555 West~-5555 South 555 West：买方地址N4*MELROSE PARK*IL*55555*CN~-MELROSE PARK：买方城市名称-IL：买方州或省编码-55555：买方邮政编码-CN：买方国家编码PO1*000001*1.23456*EA*1.23456*PE***VC*VCAT1*UP*9999999~-000001：订单行号-1.23456：订购数量-EA：计量单位为每个编码-1.234565：单价-PE：单价类型编码-VC：买方产品编号限定符-VCAT1：买方产品编号-UP：产品识别编码限定符-9999999：产品识别编码DTM*010*20010203~-010：要求发货时间限定符-20010203：要求发货时间CTT*1~SE*17*0001~GE*1*1~IEA*1*000000001~

工作流示例

通过上述的讲解想必大家已经了解了 Rockwell 850采购订单在知行之桥 EDI 系统中的转换流程了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【Rockwell_850_Sample】，进行实战操作。

在知行之桥 EDI 系统中导入上述工作流以及测试文件。

 下载 Rockwell 850 工作流以及测试文件

如下图所示：

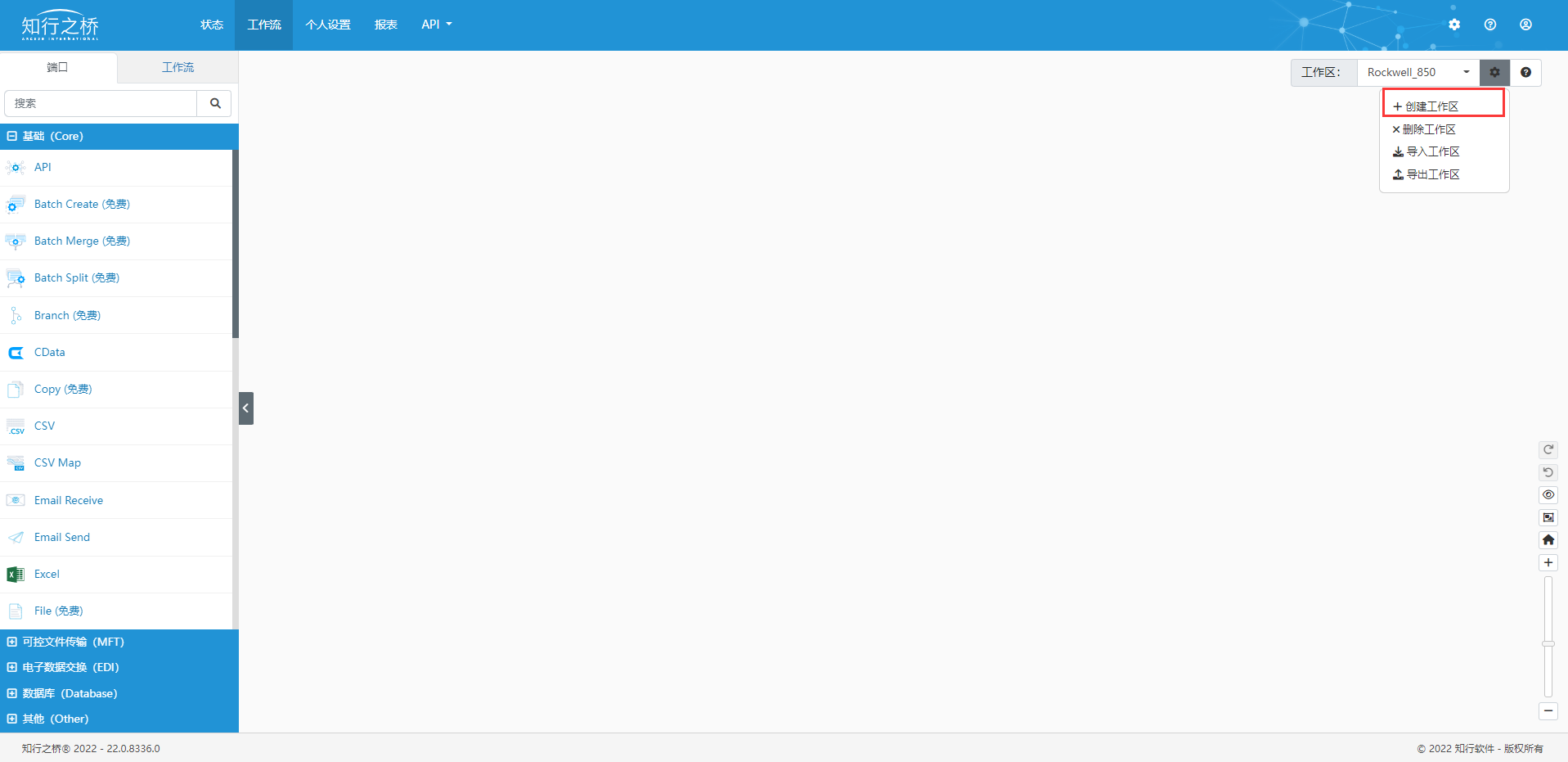

①先点击右上角的工作区齿轮图标，选择创建工作区，命名为Rockwell_850。

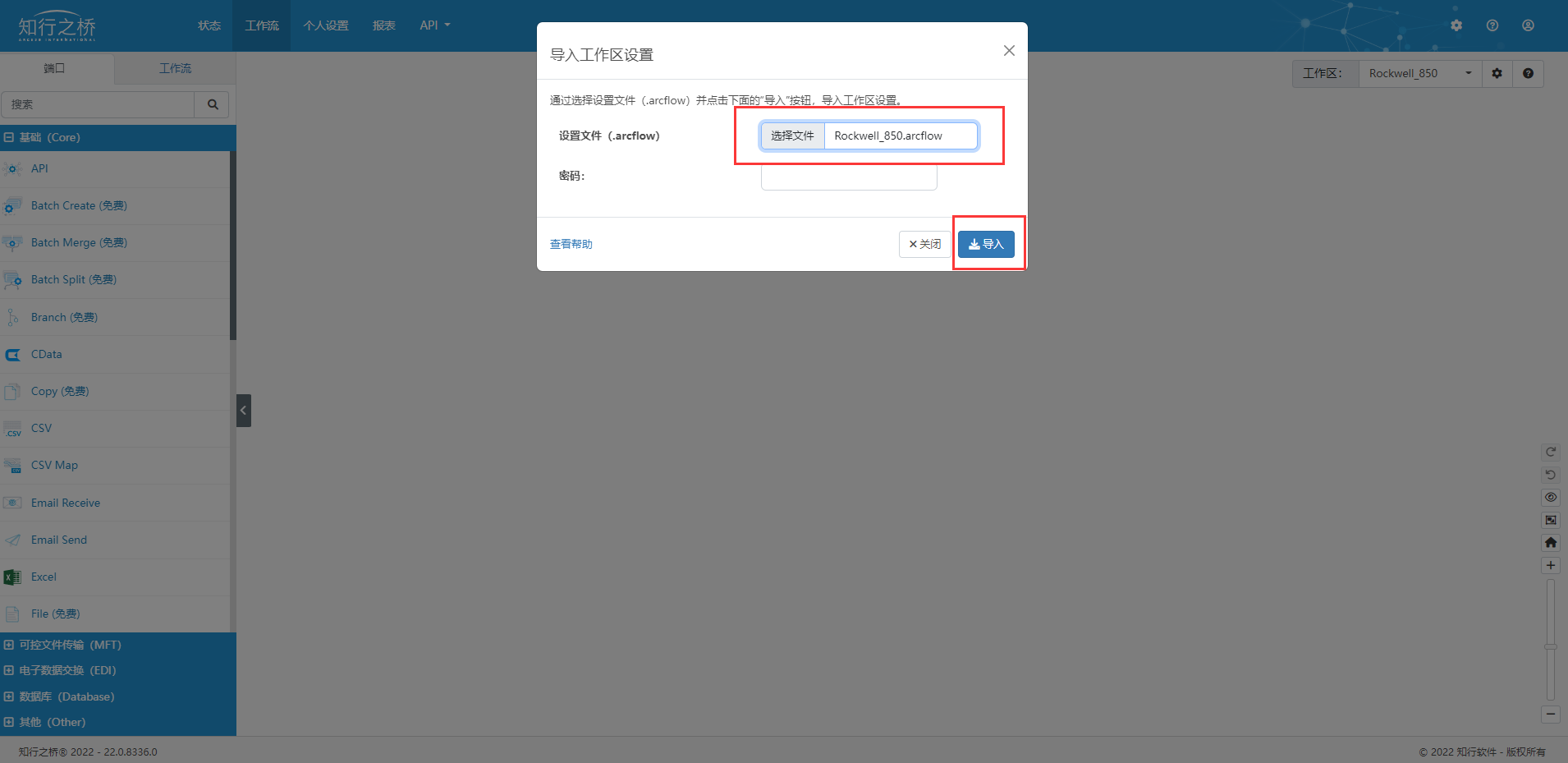

②然后选择导入工作区，选择Rockwell_850.arcflow。

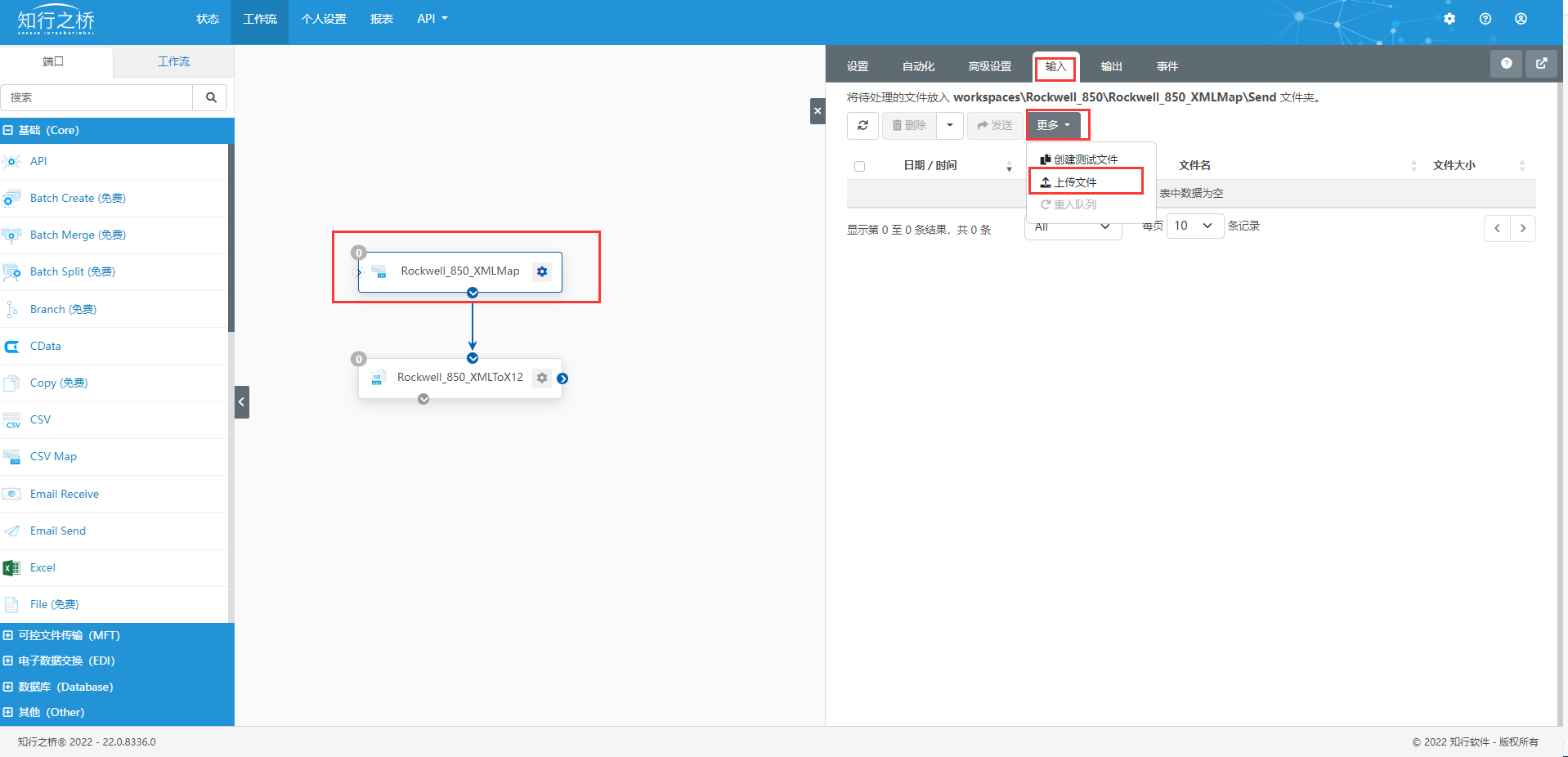

③点开Rockwell_850_XMLMap端口，点击上方 输入 ，在 更多里点击上传文件，上传Rockwell_850_Sample.xml。

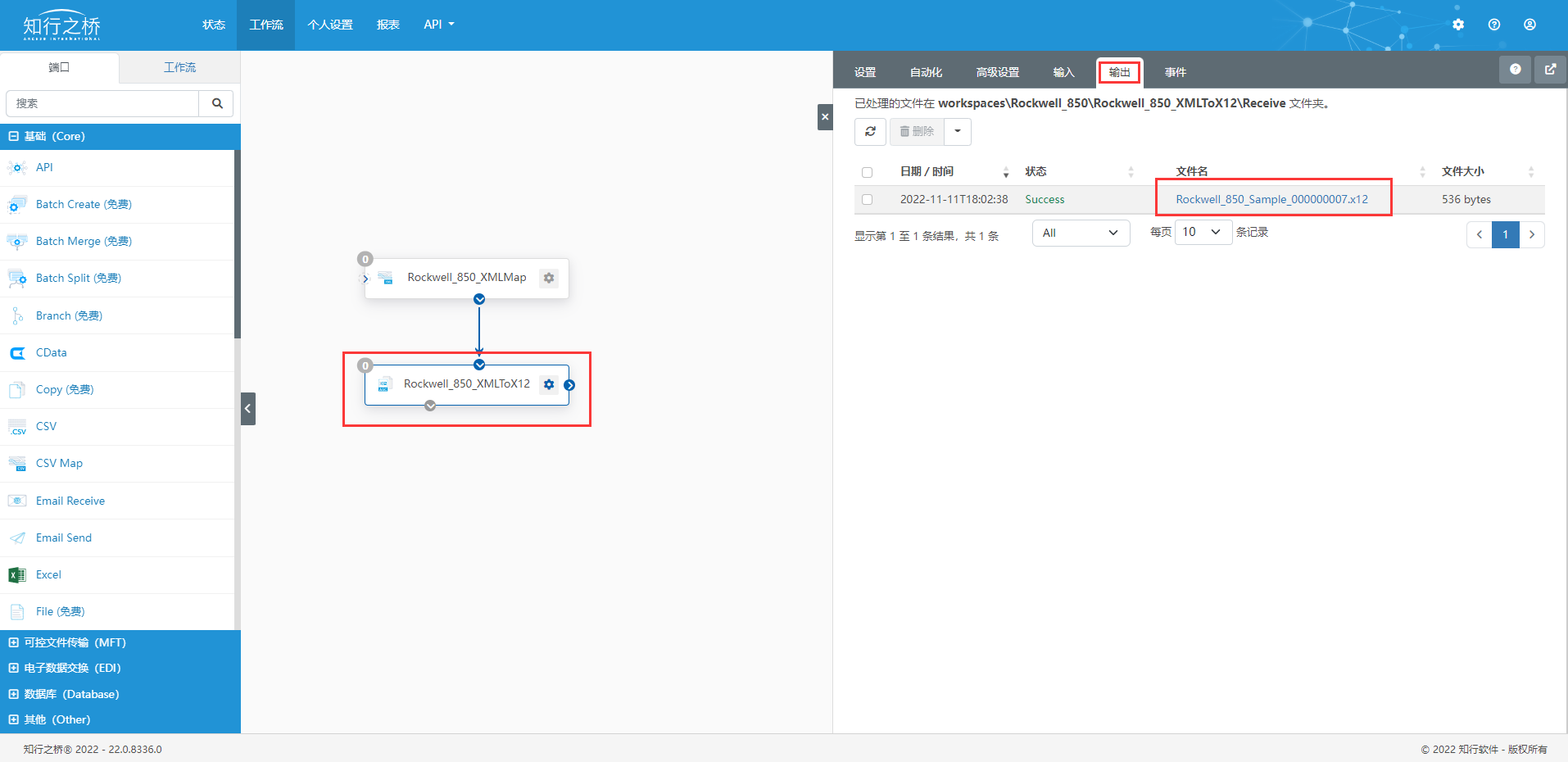

④点开Rockwell_850_XMLToX12端口，点击上方 输出 ，点击 Rockwell_850_Sample_000000007.x12即可下载文件，看到转换后的结果。

以上就是将Rockwell X12 EDI 850采购订单报文解读以及转换的详细介绍了，了解更多EDI报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎交流。

更多 EDI 信息，请参阅: EDI 是什么？
