STM32开发时HardFault错误的排查

本篇是 嵌入式开发-STM32硬件I2C驱动OLED屏 一文的扩展。
把相关的问题记录一下，给遇到HardFault_Handler问题的朋友做个参考。

故障现象

做STM32开发，经常遇到HardFault错误，也就是程序不会正常运行，此时若停止程序运行，会发现跳转到下面的程序段，并死循环运行，也就是著名的HardFault错误

void HardFault_Handler(void)
{/* USER CODE BEGIN HardFault_IRQn 0 *//* USER CODE END HardFault_IRQn 0 */while (1){/* USER CODE BEGIN W1_HardFault_IRQn 0 *//* USER CODE END W1_HardFault_IRQn 0 */}
}

故障原因

常见故障有
1 数组越界
2 内存溢出
3 堆栈溢出
4 数据类型出错
等等

问题分析

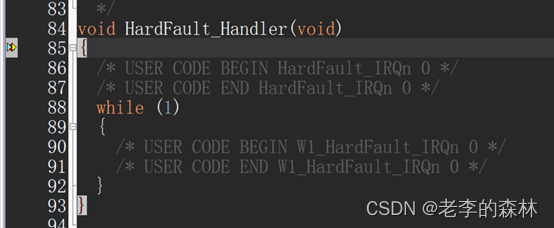

在下图处打断点，等到运行到这个位置时会暂停，如下图：

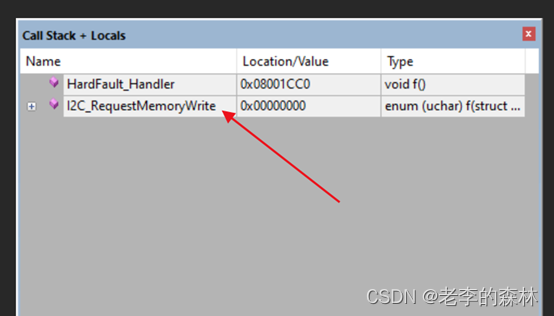

在Call Stack Window页面，可以看到如下信息：

箭头所指，就是进入HardFault_Handler之前的函数。
这个调试窗口展示的是从main开始运行时，逐次调用函数的一个过程，

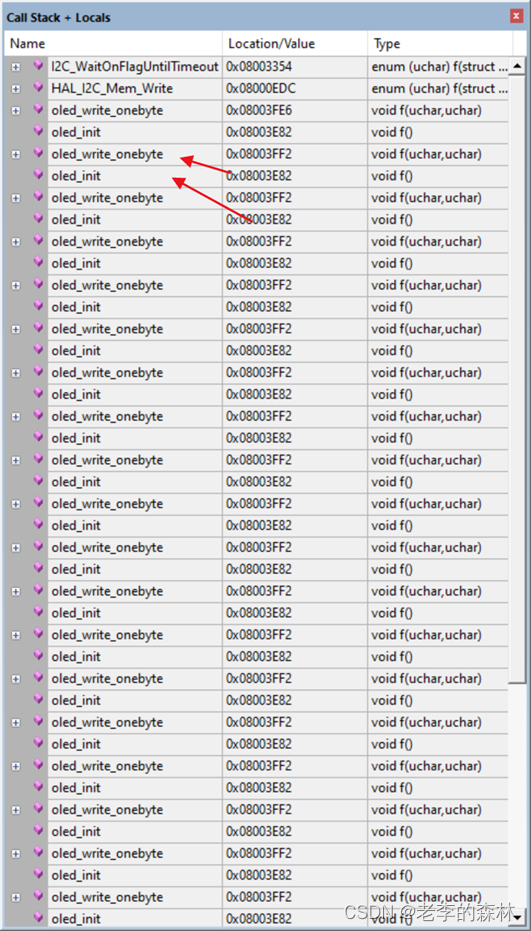

下图就是两个函数循环调用，但还没有堆栈溢出的情况，发展下去，肯定是堆栈溢出。
检查相关代码，可以发现问题。

void oled_write_onebyte(u8 data, u8 cmd)
{u32 ret;ret = HAL_I2C_Mem_Write(&hi2c2, OLED_ADDR, 0, I2C_MEMADD_SIZE_8BIT, &data, 1, 1000);if(ret!=0){oled_init();OLED_DisPlay_Off();HAL_Delay(10);OLED_DisPlay_On();}
}

在oled_init()这个函数中，调用了oled_write_onebyte()这个函数，但是当oled_write_onebyte函数出错时，又会调用oled_init这个函数，于是形成嵌套，最终是堆栈资源耗完，溢出，然后进HardFault_Handler。
可以改为

If(ret!=0)i2c_err_flag = 1;

然后在主循环中，操作i2c相关函数时，检查i2c_err_flag的值，再进行相关处理即可。
