在学习了前三节LED、LCD、KEY基本操作后，我们就已经成功掌握蓝桥杯必考的三大样内容了，本节以第12届蓝桥杯显示部分内容进行综合练习：

一、真题引入

1.功能概述

2.LCD显示界面

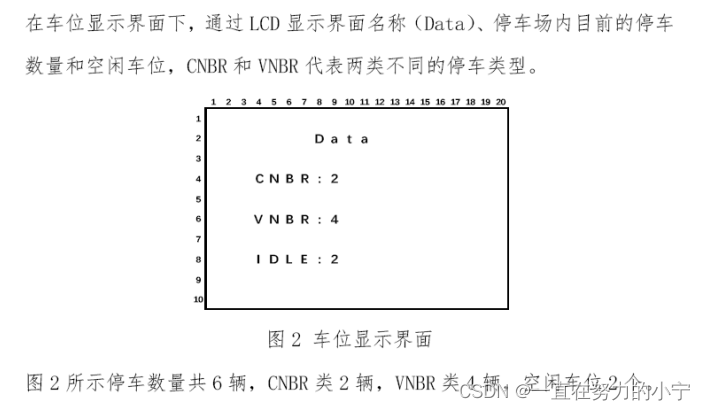

（1）车位显示界面

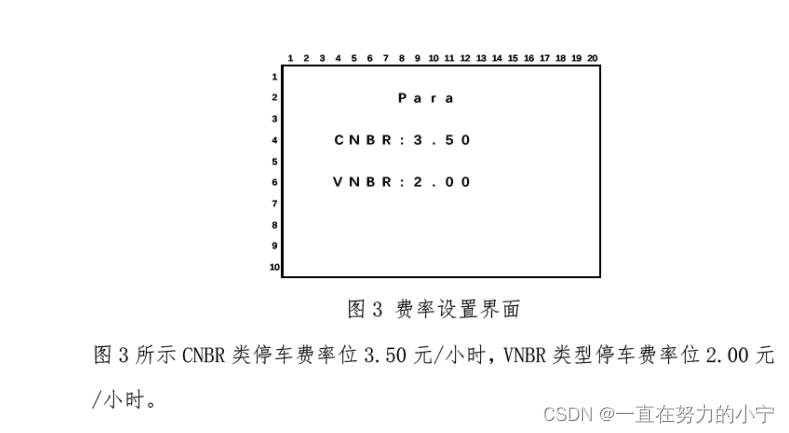

（2）费率显示界面

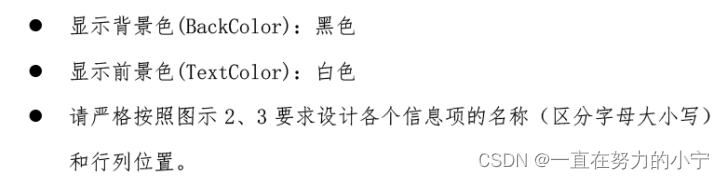

（3）LCD通用显示要求

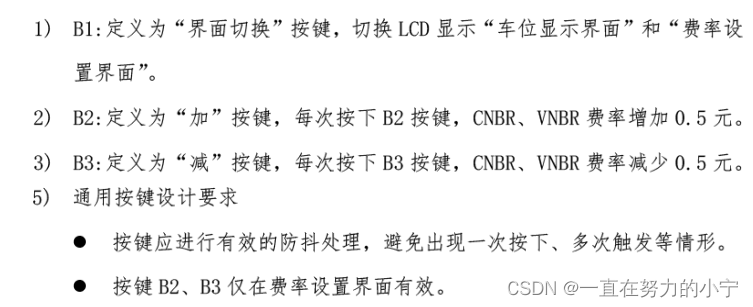

3.按键功能

4.LED指示灯功能

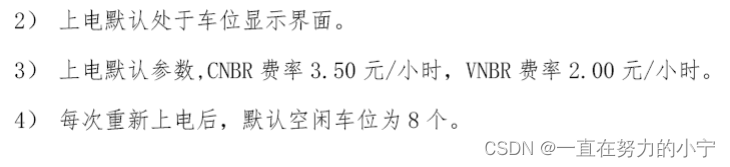

5.初始状态说明

二、题目分析

上述为作者将三大模块的输出截取出来的题目要求，并非蓝桥杯竞赛全部比赛要求。

1.解题思路

为了使解题过程循序渐进一气呵成，我们首先要先总结出以下几点内容：

①LCD屏幕一共两个屏幕界面，因此要书写两段LCD输出的代码。
②板子上电后就有内容显示，默认处于车位显示界面，因此可以首先书写该屏幕的内容保证初始化没问题。
③按键是为LED、LCD服务的，因此最后书写按键状态切换的逻辑。
④LED在本题中一共两种状态——LED1亮 or 都灭

2.解题步骤

因此解题步骤如下：
编写车位显示界面 --> 编写费率显示界面 --> 编写LED灯功能 -->编写按键的逻辑限制

三、环境搭建

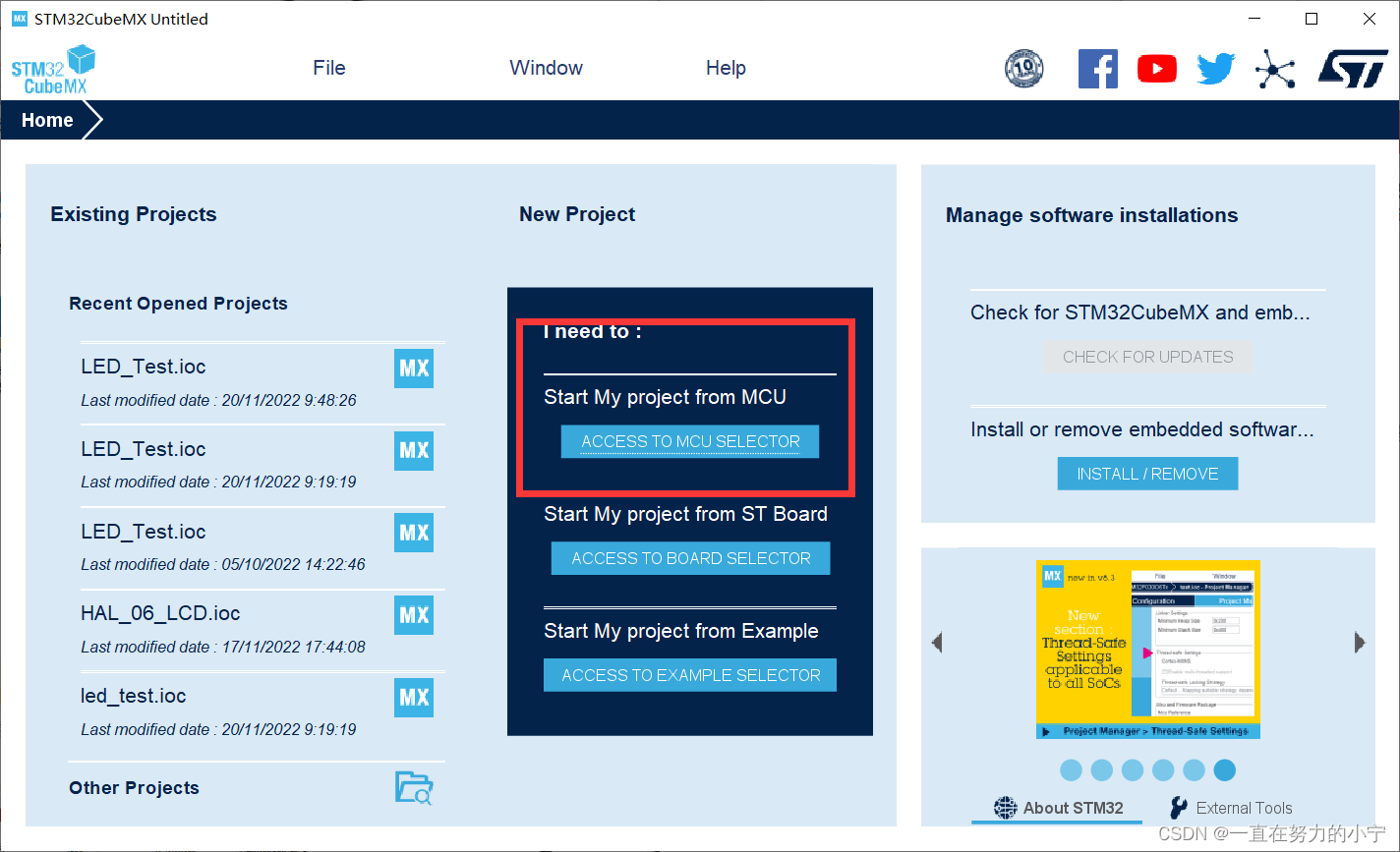

新建CubeMX

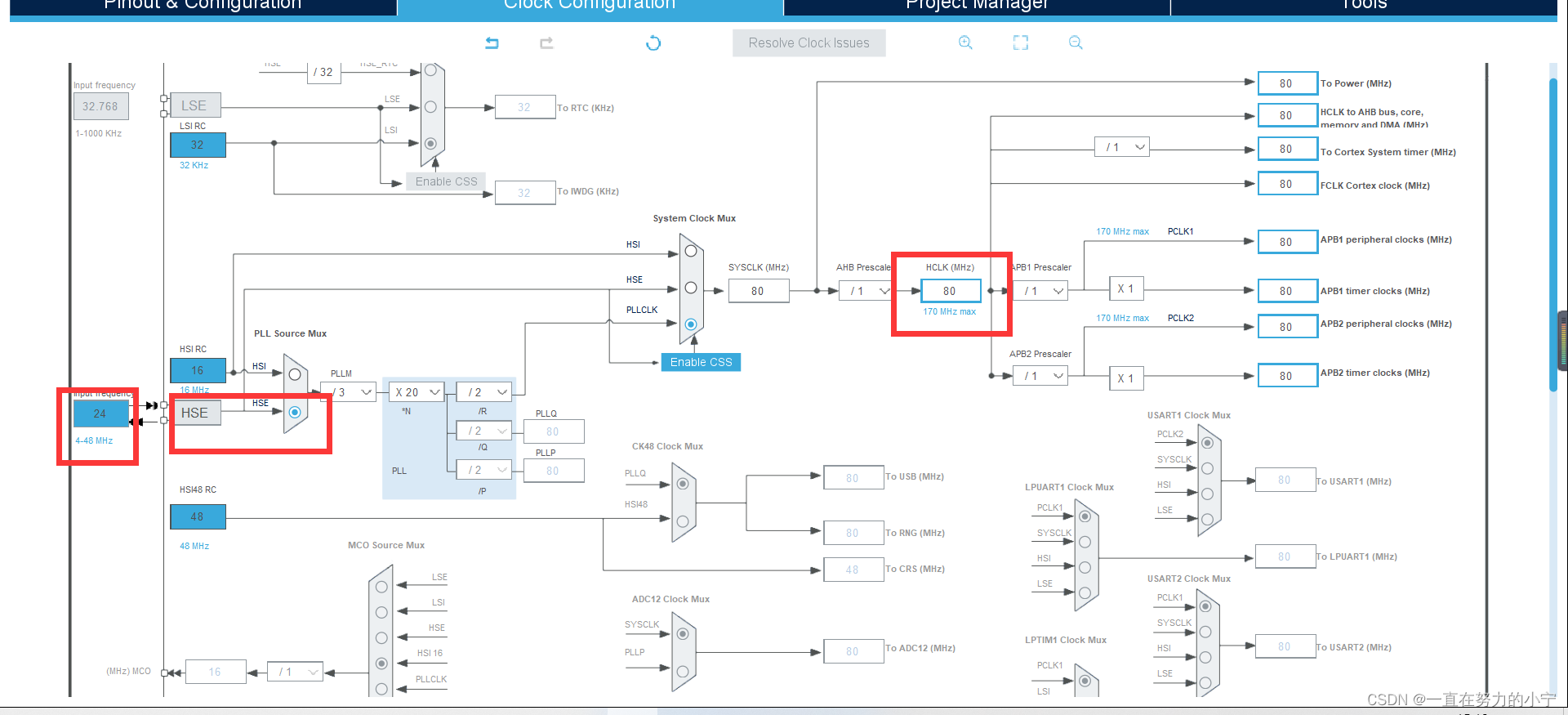

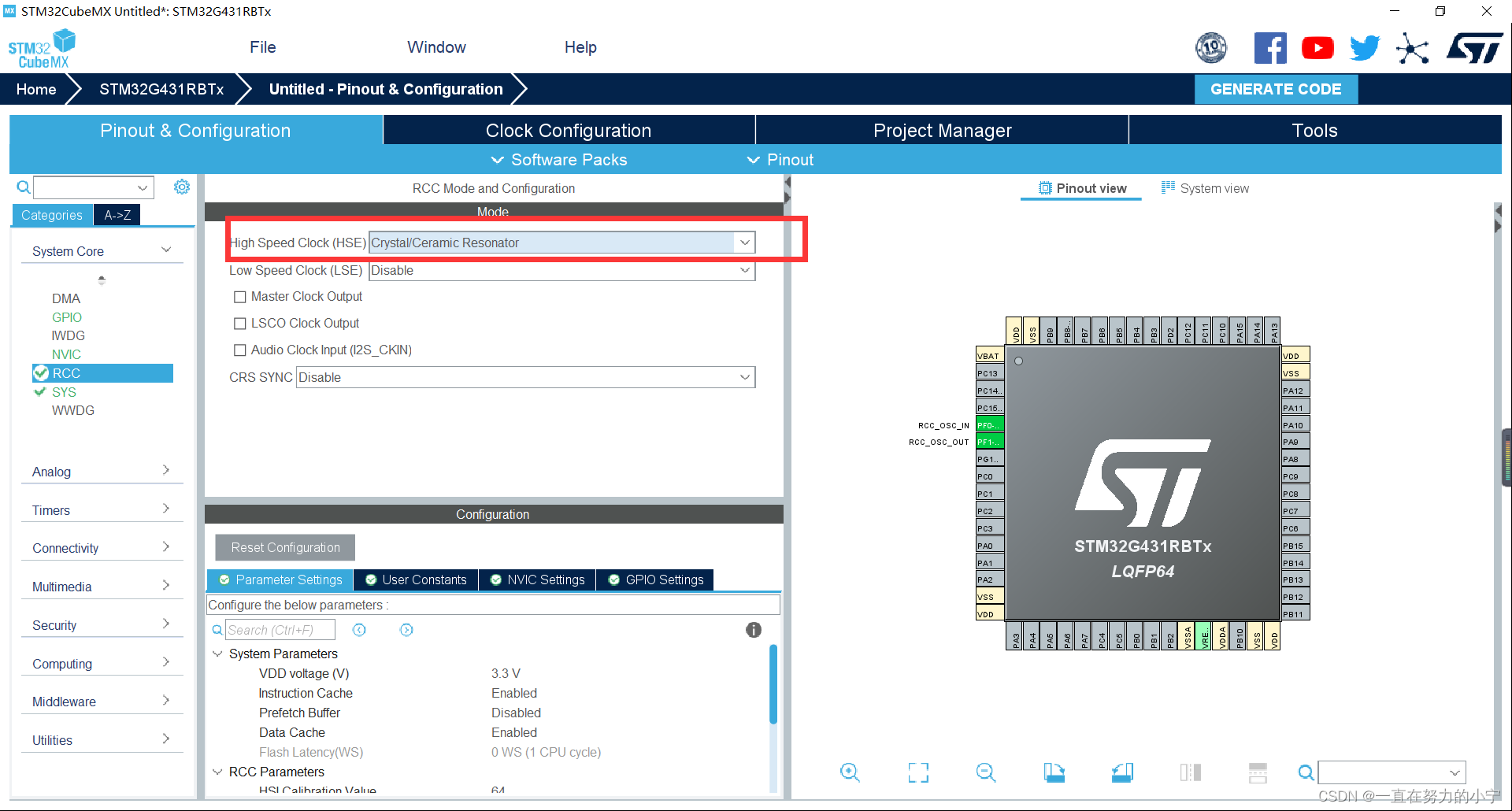

配置外部时钟

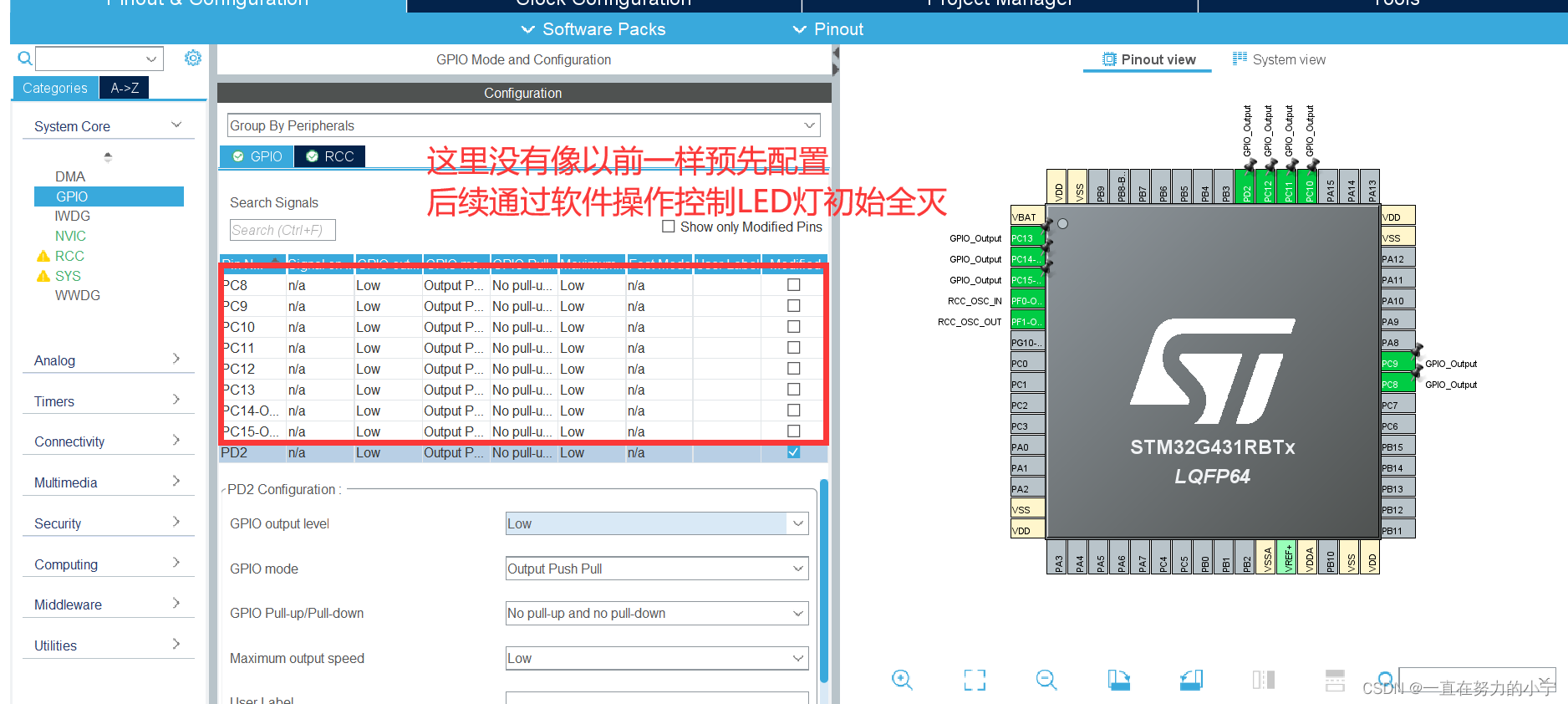

配置基础引脚（LED与KEY）
我们可以看出这里并没有像第一节那样去将所有的灯引脚置为High，是因为当时这么做的目的是初始化的时候LED灯全灭，这是硬件控制的方法。
事实上我们也可以用一行代码实现我们想要的功能，即采用软件控制的方法（见后续代码实现中的操作）

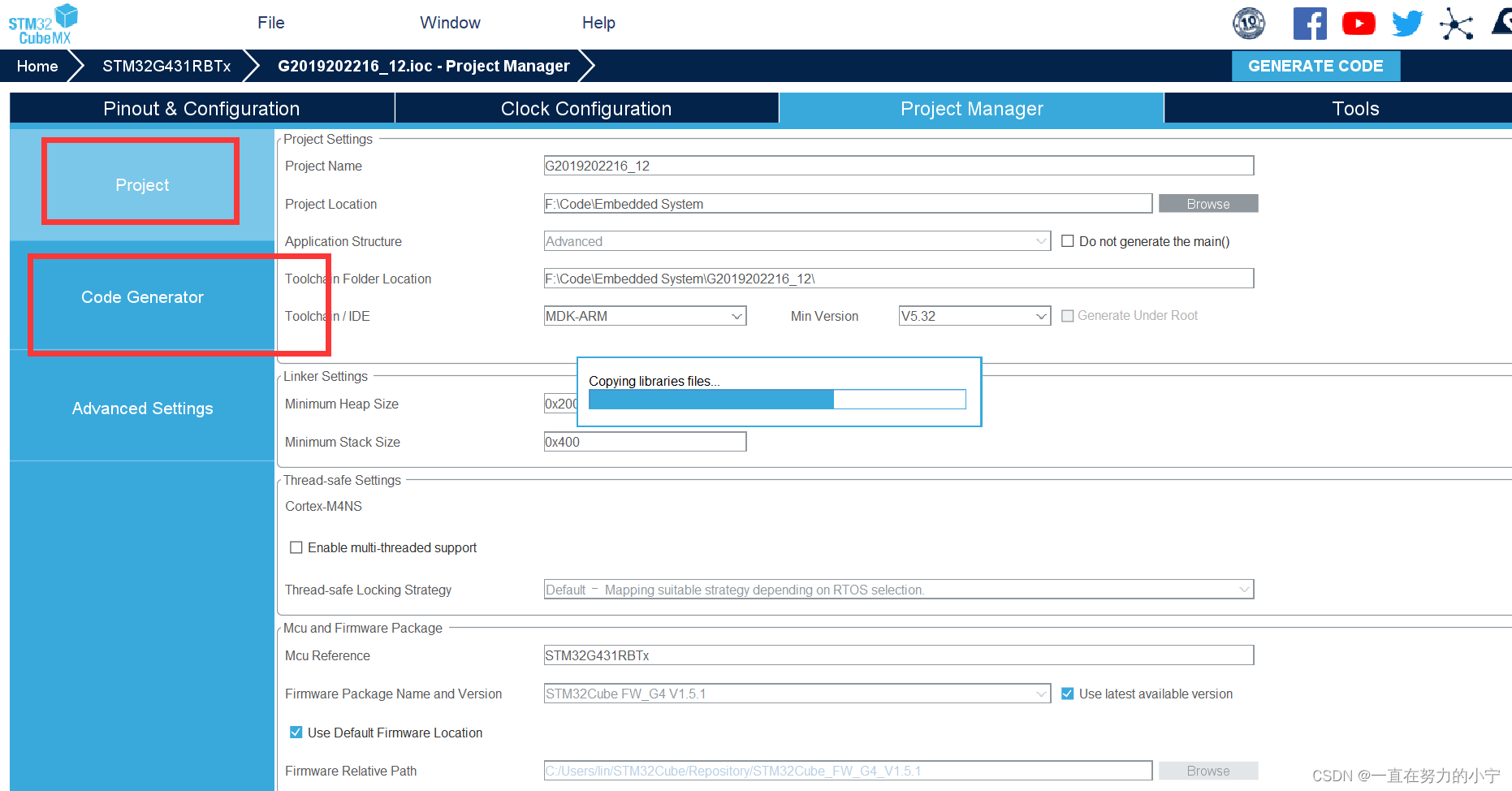

配置工程基础信息

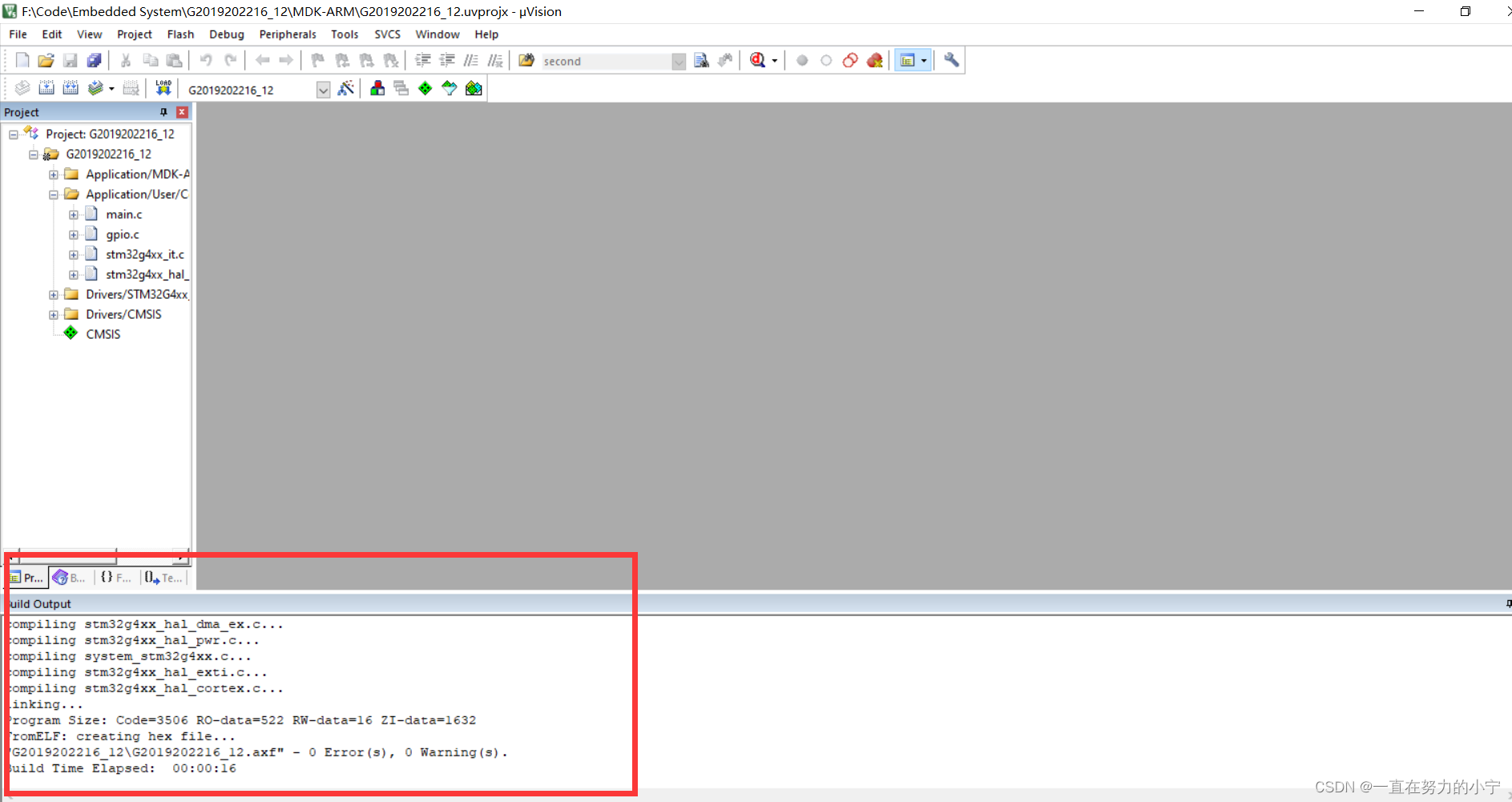

进入keil，初始化编译

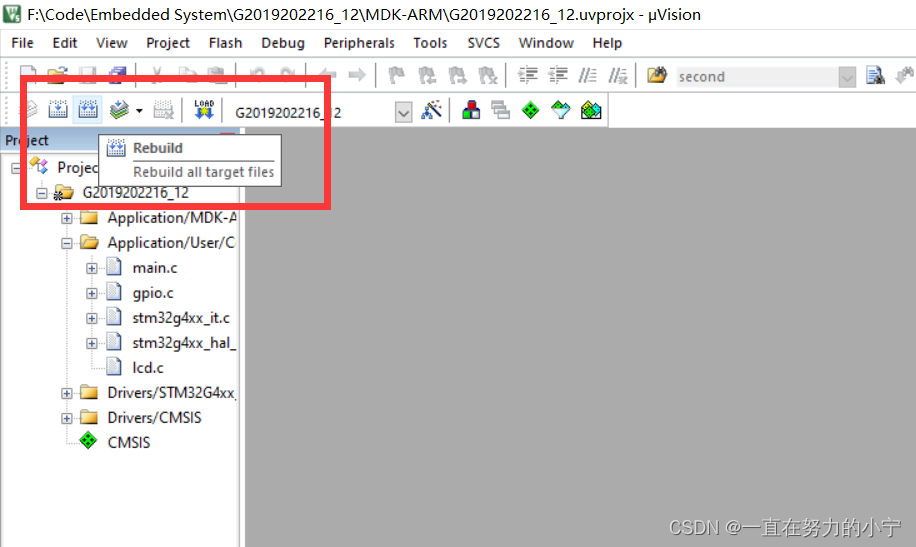

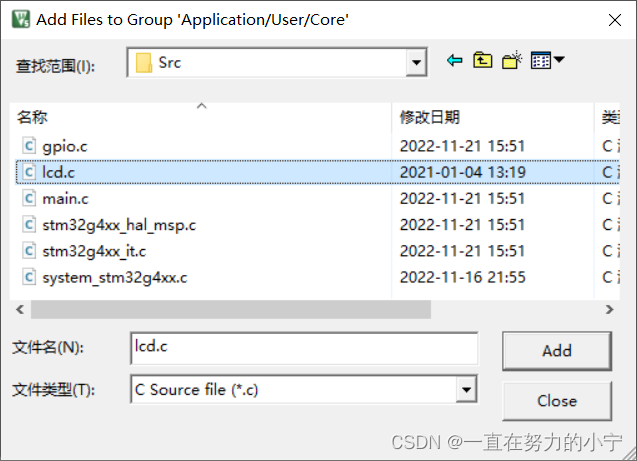

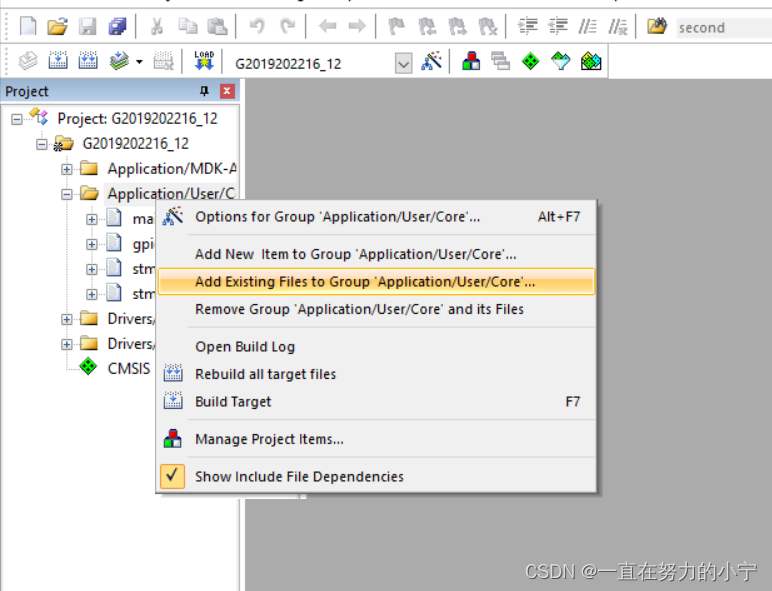

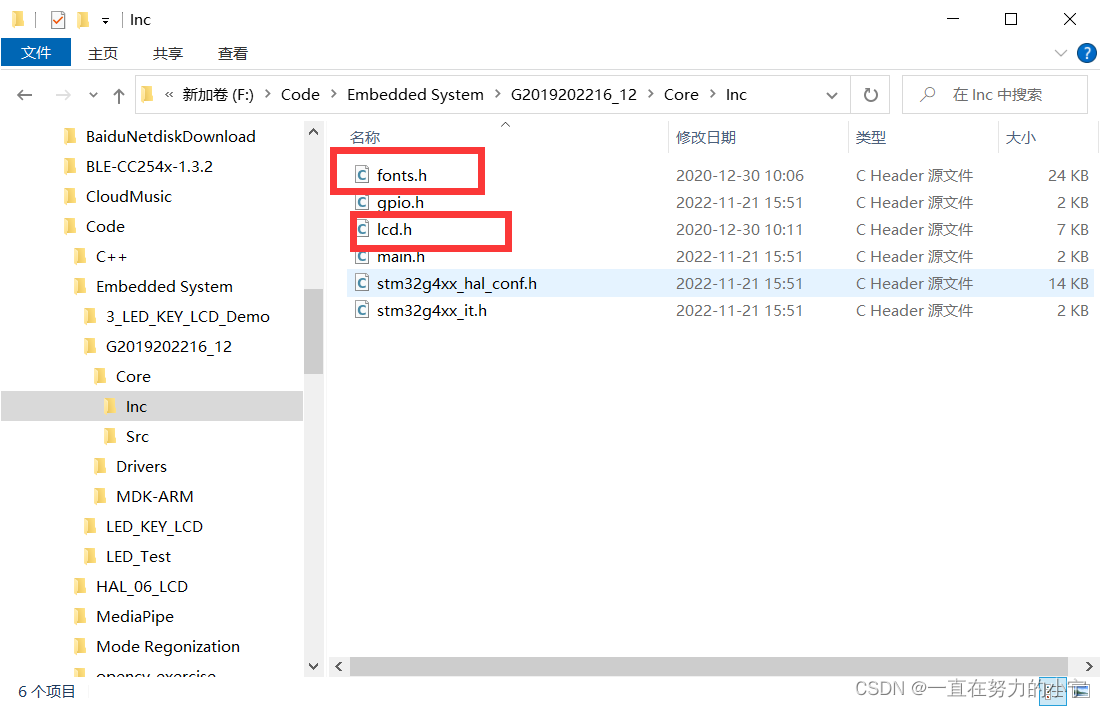

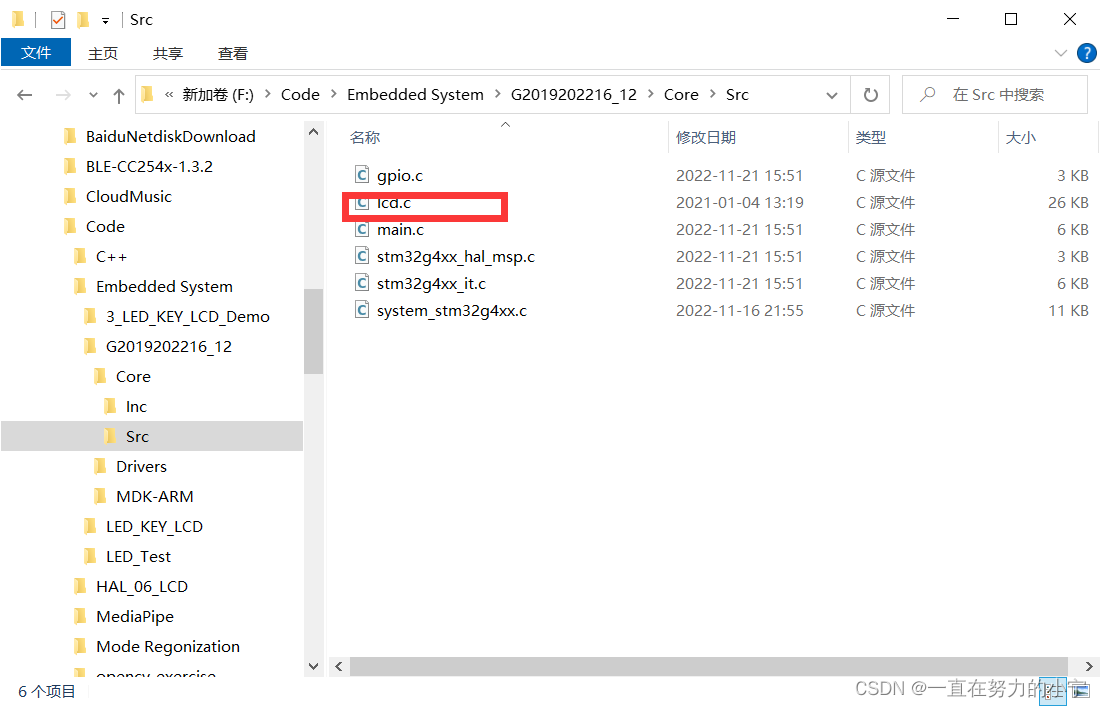

添加lcd.c lcd.h模块文件，并编译

四、通用功能函数书写以及文件导入

1.key.h

#include "stm32g4xx_hal.h"#define KEY1 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0)
#define KEY2 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1)
#define KEY3 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2)
#define KEY4 HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)char key_scan(void);
char key_scan_cd(void);

2.key.c

#include "stm32g4xx_hal.h"
#include "key.h"char key_scan(void)
{static int count1,count2,count3,count4;char value=0;count1 = count2 = count3 = count4 = 0;if(KEY1==0){HAL_Delay(10);if(KEY1==0){count1++;if(count1==1){value = 1;while(KEY1==GPIO_PIN_RESET);}}}else{count1 = 0;}if(KEY2==0){HAL_Delay(10);if(KEY2==0){count2++;if(count2==1){value = 2;while(KEY2==GPIO_PIN_RESET);}}}else{count2 = 0;}if(KEY3==0){HAL_Delay(10);if(KEY3==0){count3++;if(count3==1){value = 3;while(KEY3==GPIO_PIN_RESET);}}}else{count3 = 0;}if(KEY4==0){HAL_Delay(10);if(KEY4==0){count4++;if(count4==1){value = 4;while(KEY4==GPIO_PIN_RESET);}}}else{count4 = 0;}return value;
}
char key_scan_cd(void)
{static int count1,count2,count3,count4;char value=0;count1 = count2 = count3 = count4 = 0;if(KEY1==0){HAL_Delay(10);if(KEY1==0){count1++;if(count1>70){value = 11;}}}else{if(count1>0&&count1<=50){value = 1;}count1 = 0;}if(KEY2==0){HAL_Delay(10);if(KEY2==0){count2++;if(count2>70){value = 22;}}}else{if(count2>0&&count2<=50){value = 2;}count2 = 0;}if(KEY3==0){HAL_Delay(10);if(KEY3==0){count3++;if(count3>70){value = 33;}}}else{if(count3>0&&count3<=50){value = 3;}count3 = 0;}if(KEY4==0){HAL_Delay(10);if(KEY4==0){count4++;if(count4>70){value = 44;}}}else{if(count4>0&&count4<=50){value = 4;}count4 = 0;}return value;
}

3.led.h

#include "stm32g4xx_hal.h"
//灯光的亮灭
#define ON 1
#define OFF 0
//定义引脚
#define LED1 HAL_GPIO_PIN_8
#define LED2 HAL_GPIO_PIN_9
#define LED3 HAL_GPIO_PIN_10
#define LED4 HAL_GPIO_PIN_11
#define LED5 HAL_GPIO_PIN_12
#define LED6 HAL_GPIO_PIN_13
#define LED7 HAL_GPIO_PIN_14
#define LED8 HAL_GPIO_PIN_15
#define LEDALL HAL_GPIO_PIN_ALL//相关函数的声明
void control_led(uint16_t LED, uint8_t status);

4.led.c

#include "led.h"void control_led(uint16_t LED, uint8_t status)
{if(status == 0)//灭灯{HAL_GPIO_WritePin(GPIOC,LED,GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);}else//亮灯{       HAL_GPIO_WritePin(GPIOC,LED,GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);}
}

五、本题目中功能函数书写
