三菱FX3U——ST编程定时器和计数器
创始人
2024-02-07 10:03:04

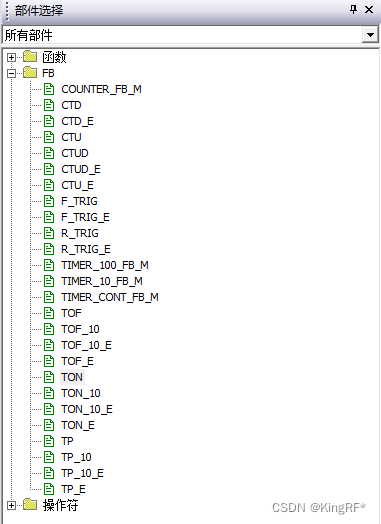

在部件选择——FB——选择定时器类型

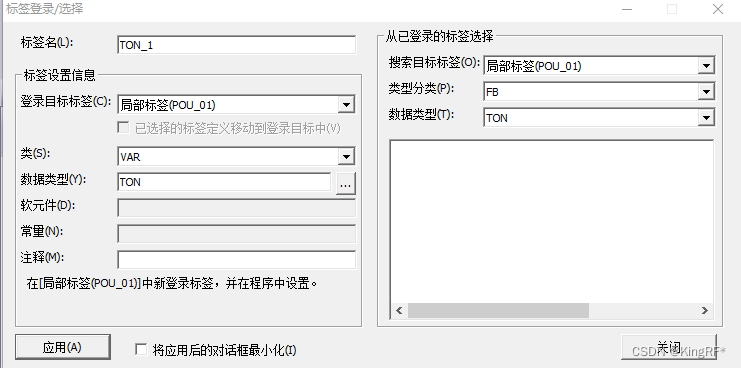

双击弹出标签登录/选择对话框，点击应用；
编辑器自动插入TON_1;

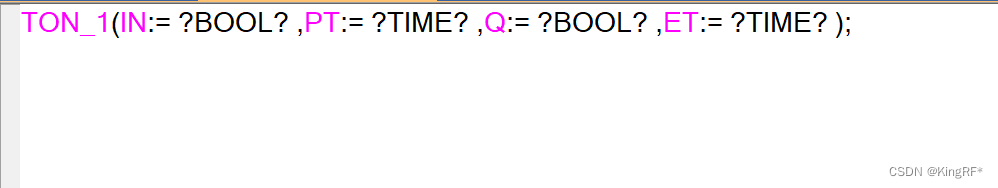

光标放在TON_1后，按下CTRL+F1，补全代码;
IN： 输入，PT：定时时间，Q：输出，ET：当前时间；
时间参数要以T#开头，后面跟时间，2s和2000ms等。

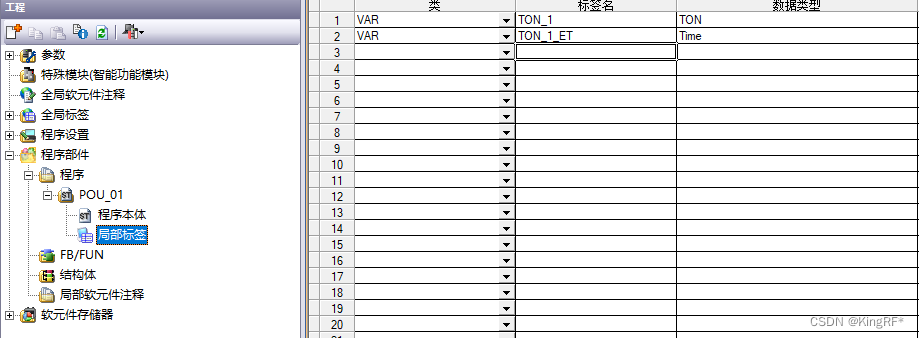

ET：需要创建一个时间类型的标签；
通电延时编写完成，当X0按下2秒后，Y0得电；
如果不需要当前时间；
在标签中创建定时器；

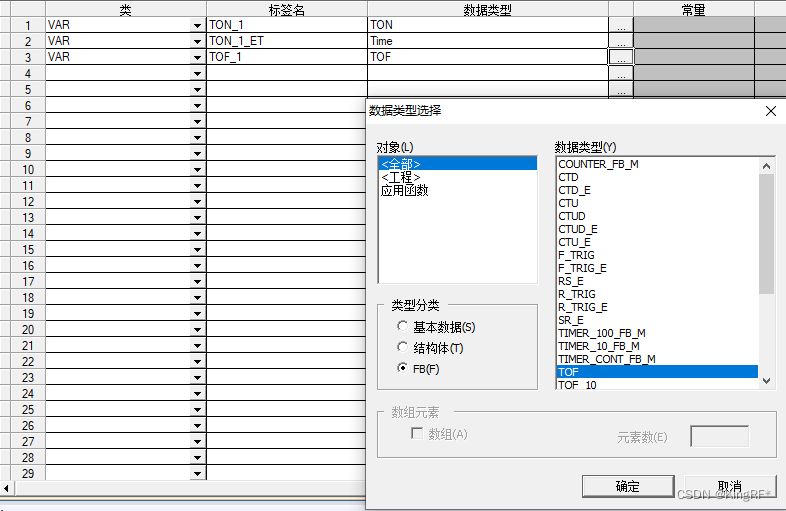

输入标签名，在数据类型中，类型分类选择FB；选择TOF；

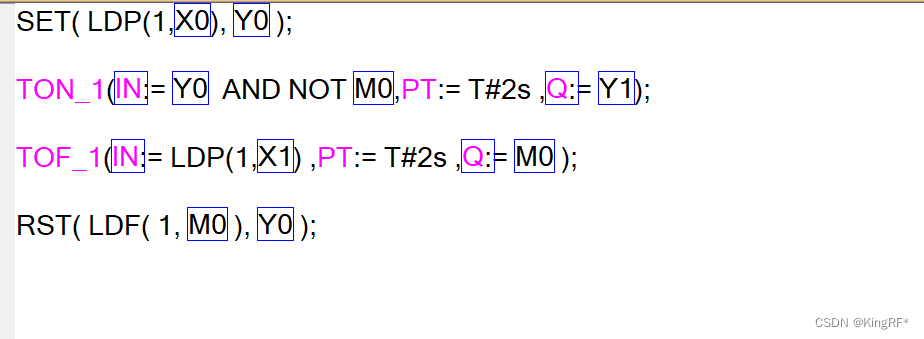

X0：启动；X1：停止；
按下X0后，Y0得电，Y0得电2秒后Y1得电；按下X1后，Y1失电，2秒后Y0失电；
计数器和定时器的创建方法相同
CU：触发计数器加1；
RESET：复位计数值；
PV：计数器设定值；
Q：输出，当设定值等于当前值得电；
CV：当前计数值；

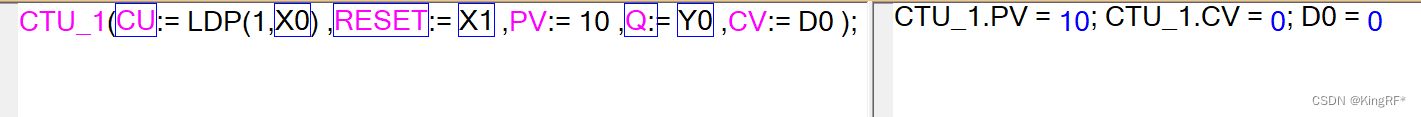

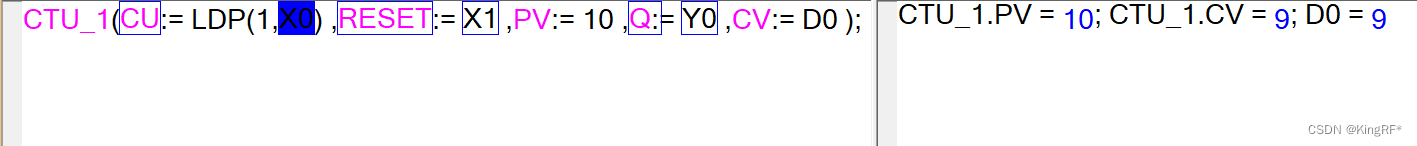

每按一次X0，X0上升沿触发计数器加1；

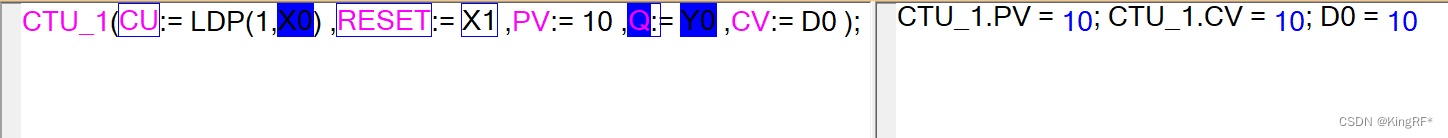

当CV=PV时，输出Y0得电；

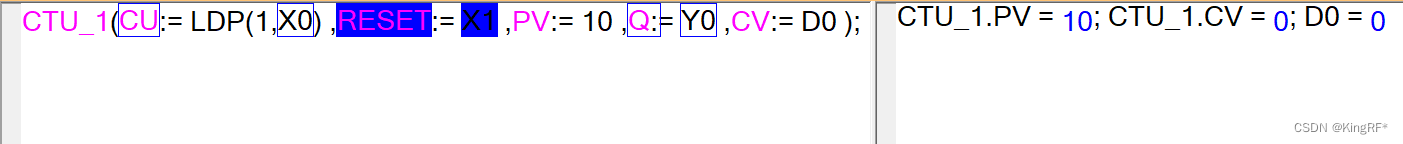

当按下X1复位，计数值清零，输出失电；
