一、主要功能

本项目使用Proteus8仿真STM32单片机控制器，使用LCD1602液晶、DHT11温湿度、蜂鸣器、按键、LED、继电器、电机模块等。

主要功能：
系统运行后，LCD1602显示DHT11温湿度采集值，
当按下K3键进入阈值设置，第一次进入温度上限，
第二次进入温度下限，第三次进入湿度上限，
第四次进入湿度下限，如此循环。可通过K1和K2键调节阈值。
设置好阈值后，按下K4键确认并退出，返回主界面。
若采集温度高于上限，开启风扇降温，声光报警。
若采集温度低于下限，开启加热，声光报警。
若采集湿度高于上限，关闭水泵，声光报警。
若采集湿度低于下限，开启水泵，声光报警。
若温湿度正常，关闭风扇、加热、水泵及声光报警。

二、硬件资源

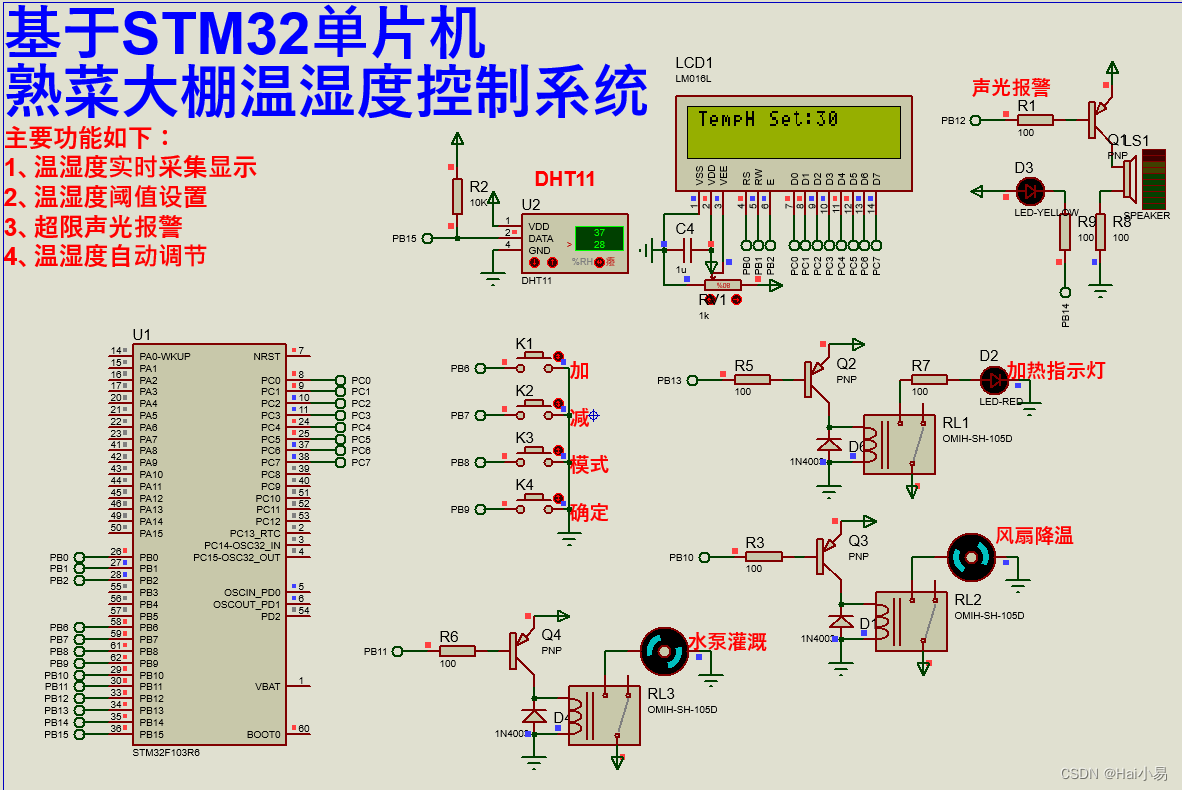

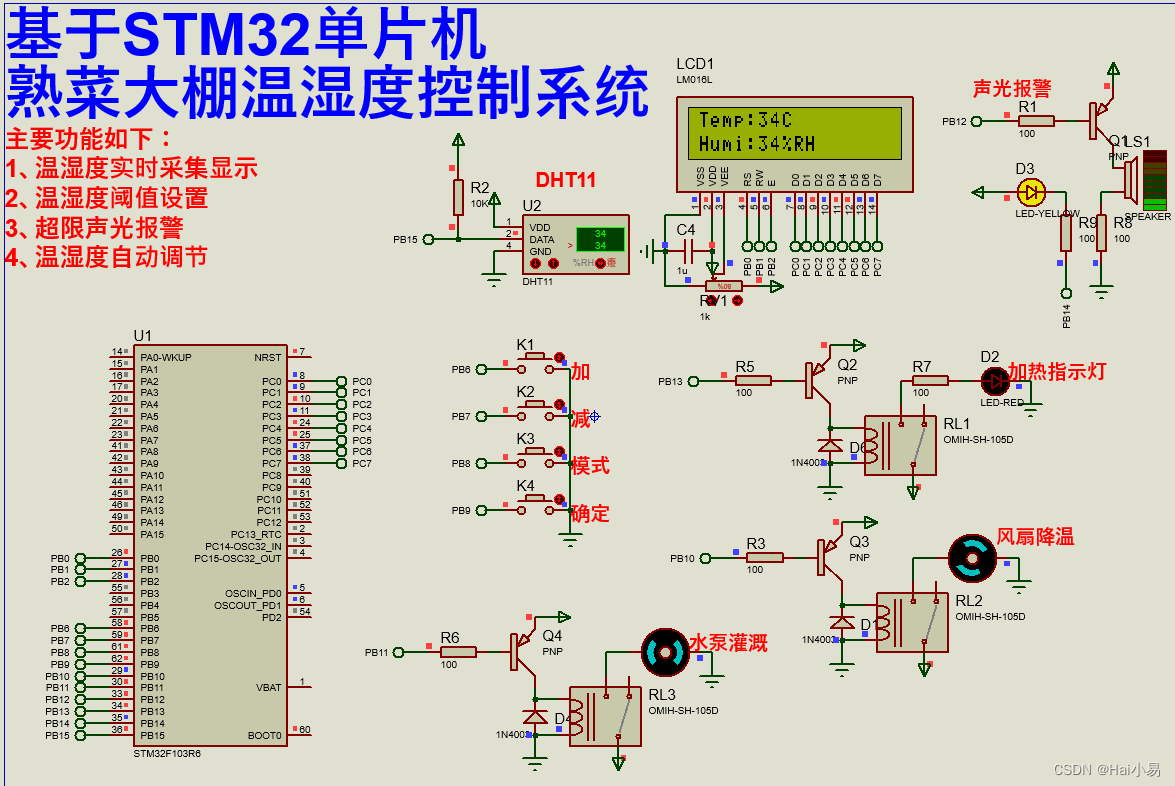

参考实验现象电路

三、软件设计

/*
作者：嗨小易（QQ：3443792007）
*///相关控制模块管脚定义
#define JW_PIN 	PBout(10)
#define SB_PIN 	PBout(11)
#define JR_PIN 	PBout(13)void ctrl_pin_init(void)
{GPIO_InitTypeDef GPIO_InitStructure;//定义结构体变量RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_13;  //选择你要设置的IO口GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;	 //设置推挽输出模式GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;	  //设置传输速率GPIO_Init(GPIOB,&GPIO_InitStructure); 	   /* 初始化GPIO */GPIO_SetBits(GPIOB,GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_13);
}//参数初始化
void sys_parm_init(void)
{sys_ctrl.mode=0;sys_ctrl.temph=30;sys_ctrl.templ=20;sys_ctrl.humih=80;sys_ctrl.humil=30;
}//系统初始界面显示
void sys_open_show(void)
{lcd1602_clear();lcd1602_show_string(0,0,"Temp:  C");lcd1602_show_string(0,1,"Humi:  %RH");
}//系统参数采集
void sys_parm_get(void)
{u8 i=0;while(sys_ctrl.mode==0){i++;if(i%200==0){//读取DHT11温湿度值DHT11_Read_Data(&sys_ctrl.temp,&sys_ctrl.humi);break;				}delay_ms(1);			}
}//系统参数显示
void sys_parm_show(void)
{//正常模式下，温湿度显示while(sys_ctrl.mode==0){lcd1602_show_nums(5,0,sys_ctrl.temp,2,0);lcd1602_show_nums(5,1,sys_ctrl.humi,2,0);break;				}//温湿度阈值显示while(sys_ctrl.mode!=0){switch(sys_ctrl.mode){case 1://温度上限lcd1602_show_nums(10,0,sys_ctrl.temph,2,0);break;case 2://温度下限lcd1602_show_nums(10,0,sys_ctrl.templ,2,0);break;case 3://湿度上限lcd1602_show_nums(10,0,sys_ctrl.humih,2,0);break;case 4://湿度下限lcd1602_show_nums(10,0,sys_ctrl.humil,2,0);break;}break;				}
}//系统参数设定
void sys_parm_set(void)
{u8 key=0;key=KEY_Scan(0);//模式设置if(key==KEY3_PRESS){sys_ctrl.mode++;if(sys_ctrl.mode>=5)sys_ctrl.mode=1;lcd1602_clear();switch(sys_ctrl.mode){case 1://温度上限设置显示界面 lcd1602_show_string(0,0,"TempH Set:");break;case 2://温度下限设置显示界面 lcd1602_show_string(0,0,"TempL Set:");break;case 3://湿度上限设置显示界面 lcd1602_show_string(0,0,"HumiH Set:");break;case 4://湿度下限设置显示界面 lcd1602_show_string(0,0,"HumiL Set:");break;}			}//确定else if(key==KEY4_PRESS){sys_ctrl.mode=0;sys_open_show();	}//温度上限设置while(sys_ctrl.mode==1){if(key==KEY1_PRESS)//加{sys_ctrl.temph+=THRESHOLD_STEP;if(sys_ctrl.temph>=80)sys_ctrl.temph=0;		}else if(key==KEY2_PRESS)//减{sys_ctrl.temph-=THRESHOLD_STEP;if(sys_ctrl.temph<=0)sys_ctrl.temph=80;				}break;}//温度下限设置while(sys_ctrl.mode==2){  	if(key==KEY1_PRESS)//加{sys_ctrl.templ+=THRESHOLD_STEP;if(sys_ctrl.templ>=40)sys_ctrl.templ=0;			}else if(key==KEY2_PRESS)//减{sys_ctrl.templ-=THRESHOLD_STEP;if(sys_ctrl.templ<=0)sys_ctrl.templ=40;				}break;			}//湿度上限设置while(sys_ctrl.mode==3){  	if(key==KEY1_PRESS)//加{sys_ctrl.humih+=THRESHOLD_STEP;if(sys_ctrl.humih>=100)sys_ctrl.humih=0;		}else if(key==KEY2_PRESS)//减{sys_ctrl.humih-=THRESHOLD_STEP;if(sys_ctrl.humih<=0)sys_ctrl.humih=99;				}break;				}//湿度下限设置while(sys_ctrl.mode==4){  	if(key==KEY1_PRESS)//加{sys_ctrl.humil+=THRESHOLD_STEP;if(sys_ctrl.humil>=100)sys_ctrl.humil=0;			}else if(key==KEY2_PRESS)//减{sys_ctrl.humil-=THRESHOLD_STEP;if(sys_ctrl.humil<=0)sys_ctrl.humil=99;				}break;			}
