串口数据帧我们学过，但到RS485是不是就卡壳了？

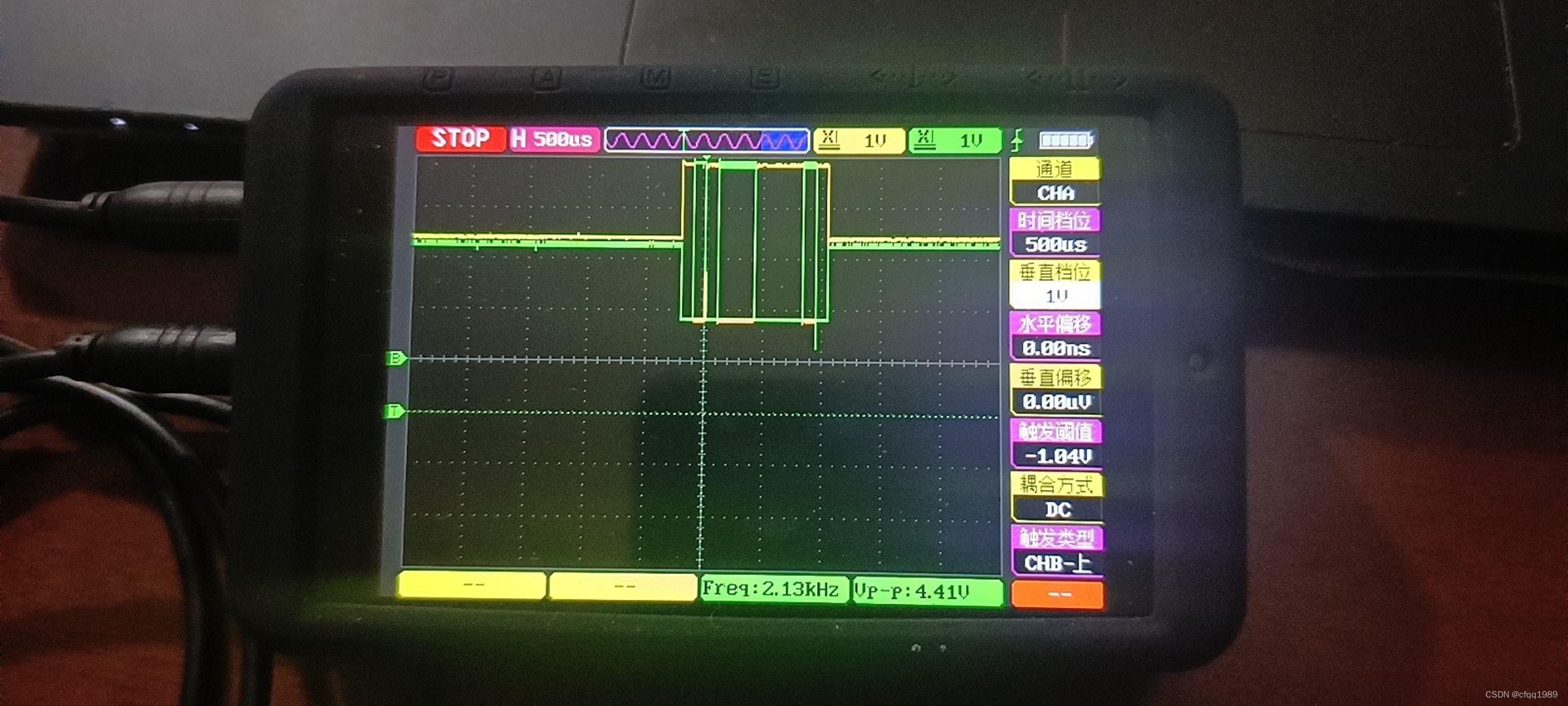

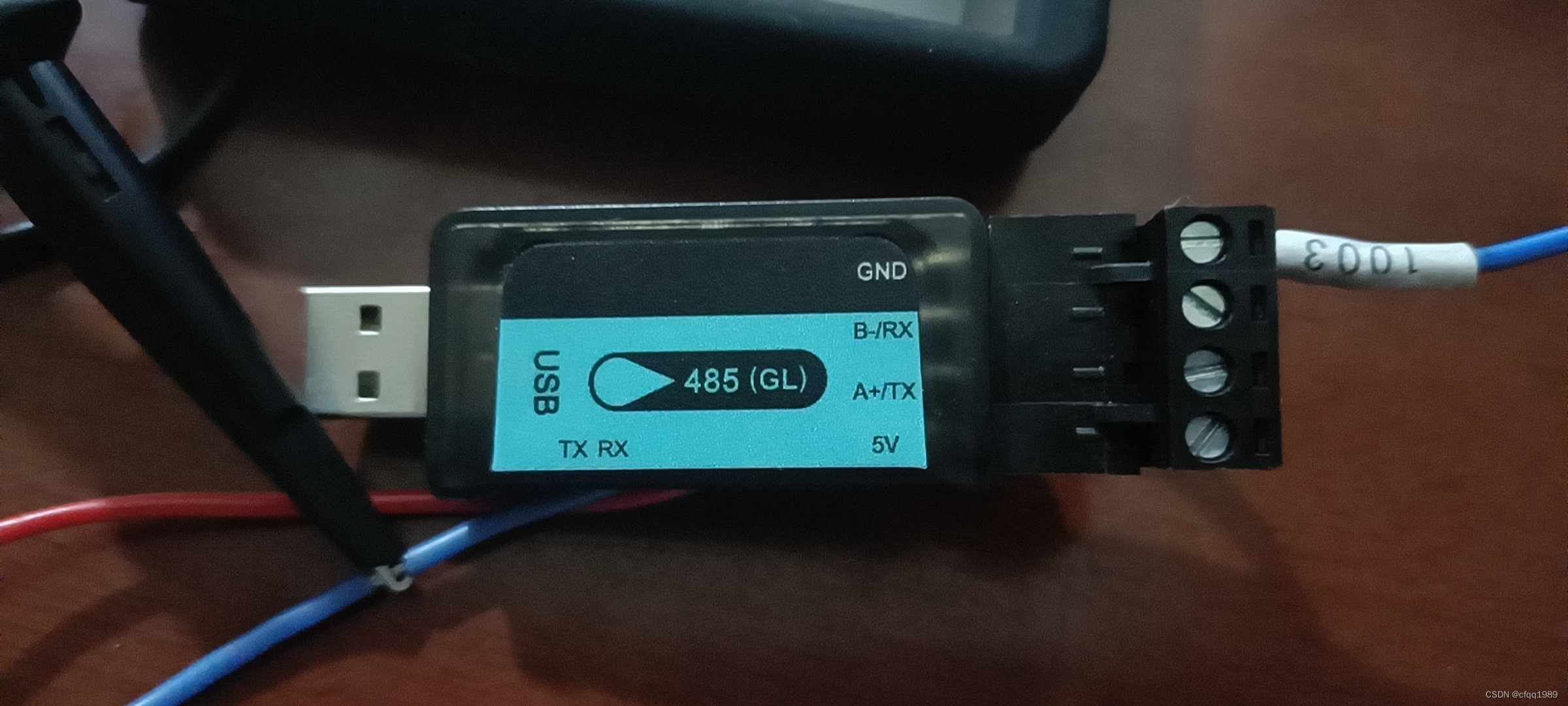

空闲状态：AB线悬浮在2.3V的样子。GND是0V，+5V是4.75v

工作时，AB线在2.3v上做逻辑01（-2v，+2v）跳变。

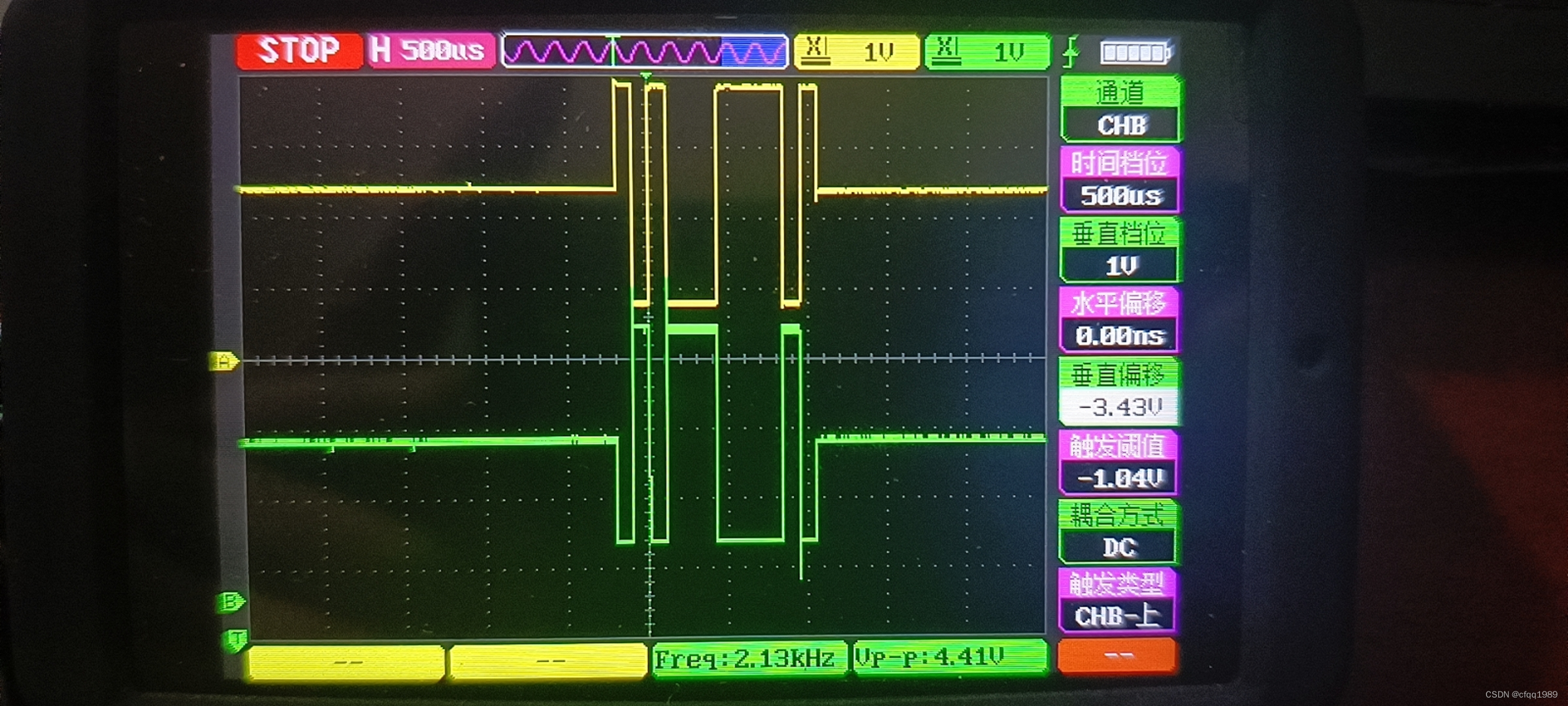

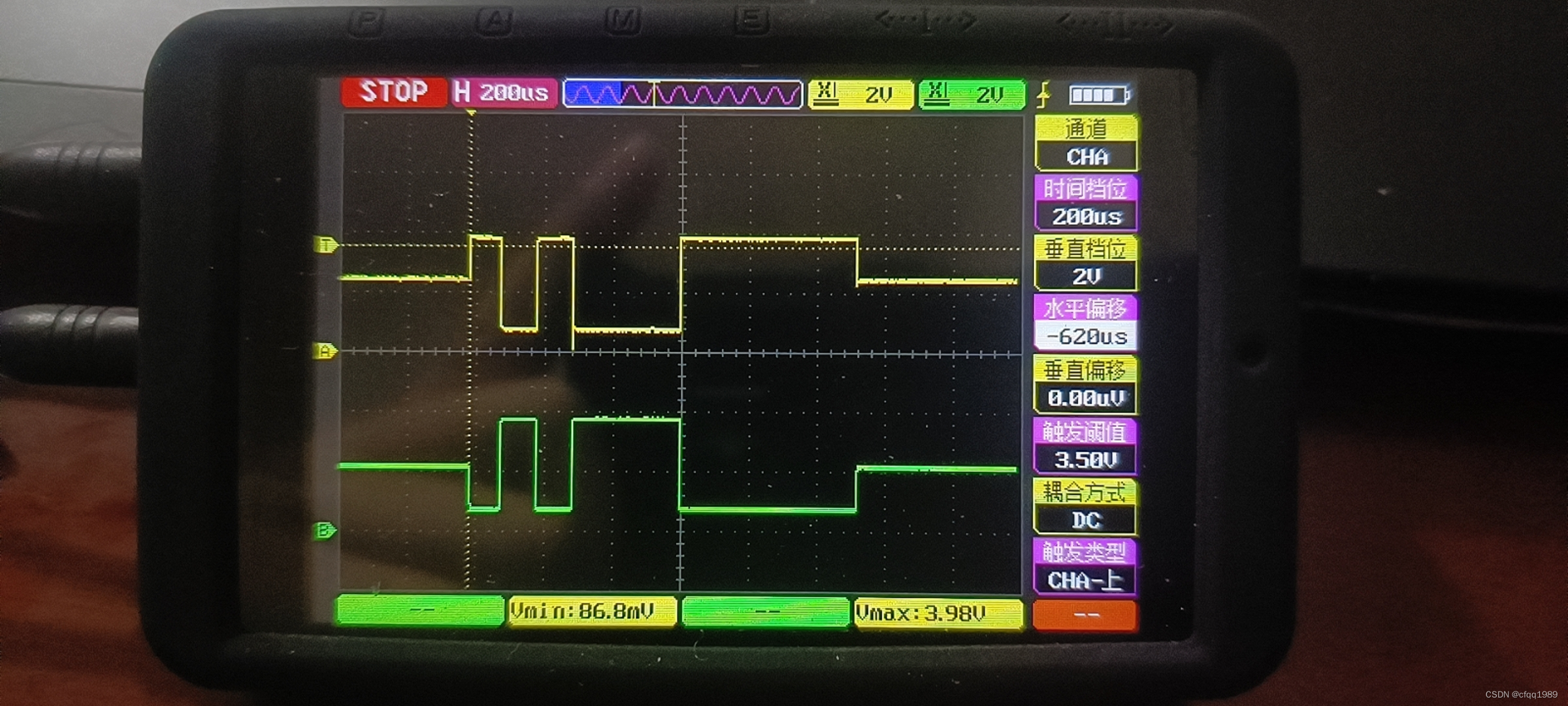

这图是不是还不太好理解？我把B线下移3伏，给大家看看。

黄色是A相，绿色是B相。值是0x71

电平逻辑正好相反。永远对称。

RS-485的电气特性：逻辑“1”以两线间的电压差为  正（2~6）V 表示；逻辑“0”以两线间的电压差为    负（2~6）V 表示。

我们来看下：

逻辑正： A（2.3v+2v）约4v      B（2.3v-2v）约0v    差值   正4V

逻辑负： A（2.3v-2v）约0v      B（2.3v+2v）约4v    差值   负4V

所以 B相 是电平参考线。

//===========================

电压的问题讲完了，就该讲时序了。

我们先把示波器的GND接到B相上。

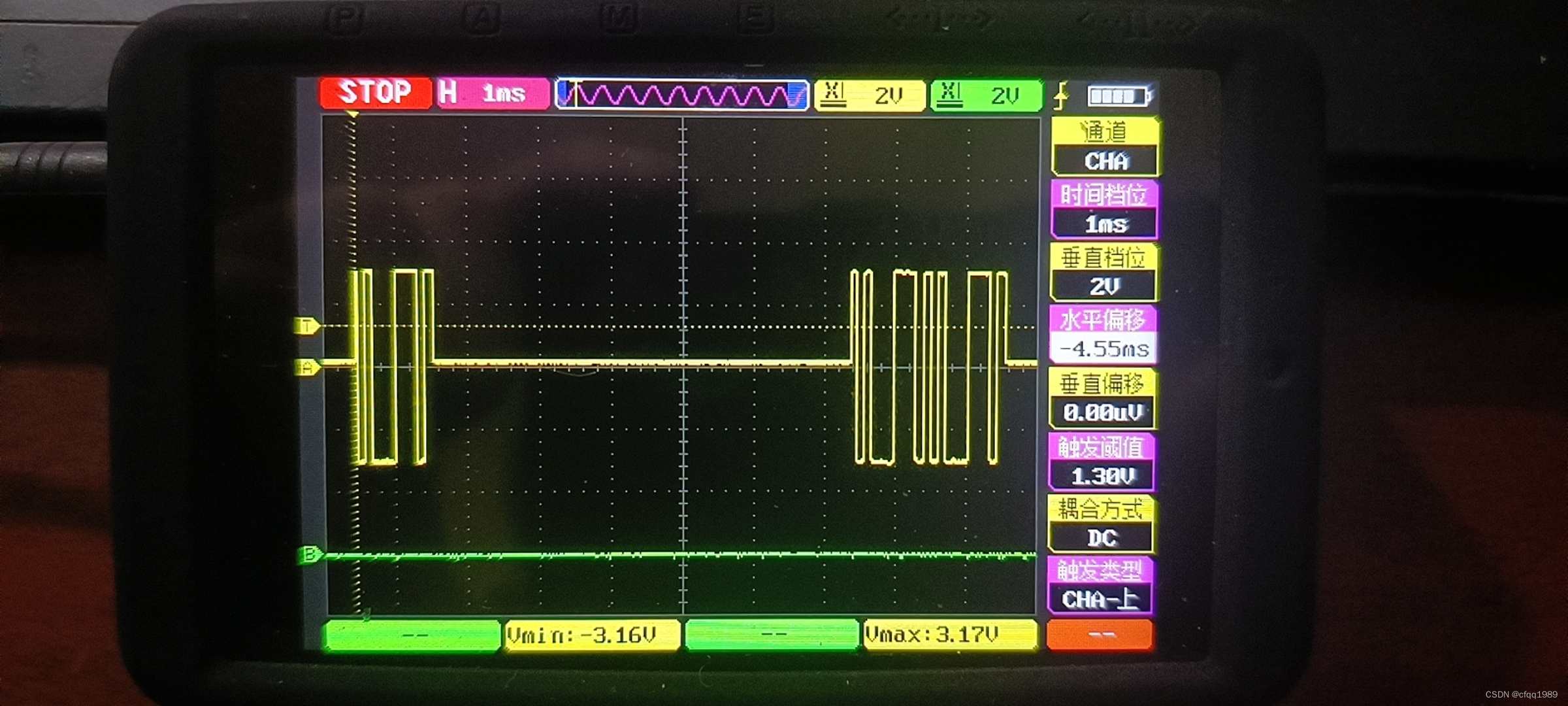

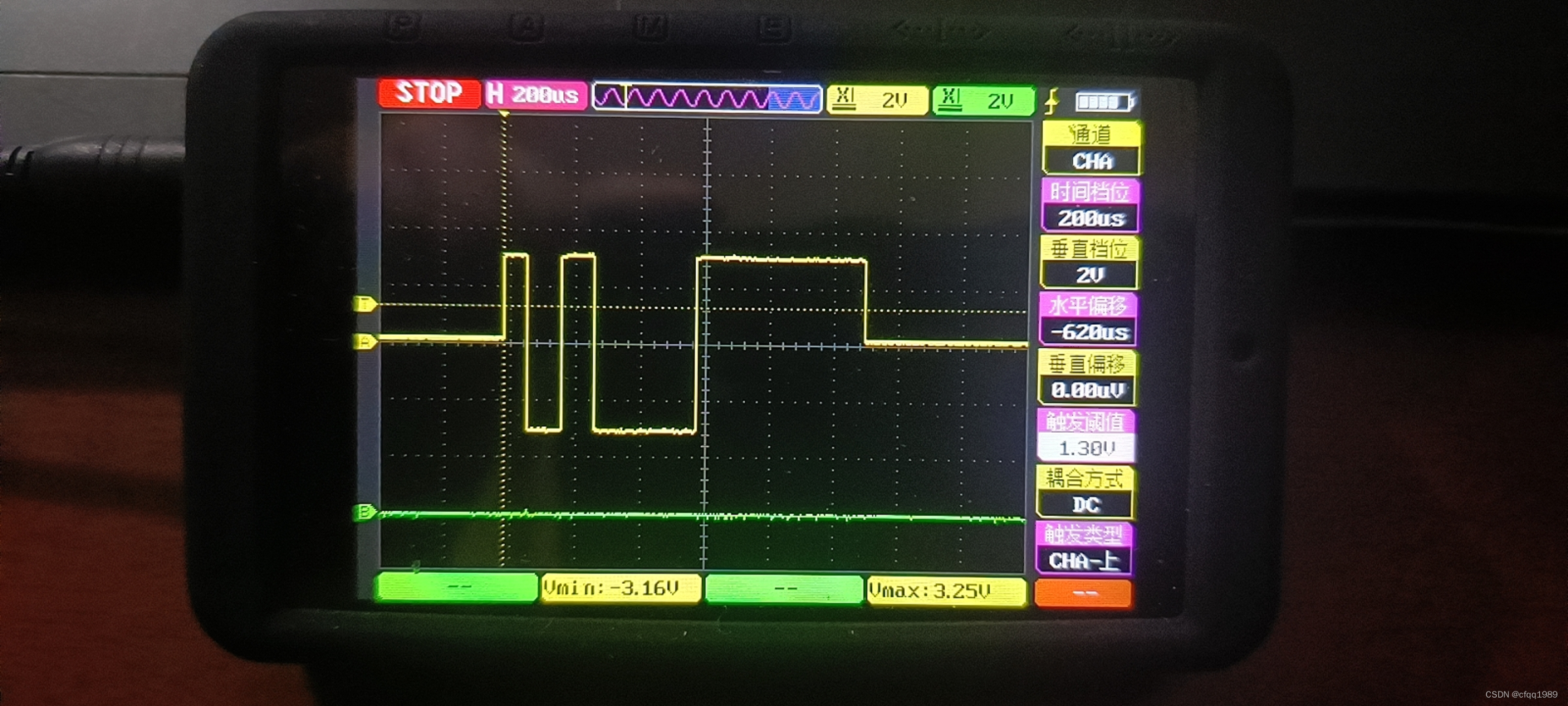

 这2图是同一个波形，只是GND参考线换成了B相。

空闲时：AB都是2.3V相当于没电压，是0伏。逻辑正负切换时，波形振幅放大了。一个格子是2v，逻辑1正3.5v，逻辑0负3.5v

RS-485的电气特性：逻辑“1”以两线间的电压差为  正（2~6）V 表示；逻辑“0”以两线间的电压差为    负（2~6）V 表示。

我们来看下：

逻辑正： A（2.3v+2v）约4v      B（2.3v-2v）约0v    差值   正4V

逻辑负： A（2.3v-2v）约0v      B（2.3v+2v）约4v    差值   负4V

B相 是电平参考线。这样，逻辑就对上了。起始位要保持一个低电平，0伏怎么保持低电平呢？所以要先拉高4v，再拉低 （负4v）并保持一位长度。

我们来看下数据帧：

n长度高电平，一个起始位低电平，8个数据位电平，一个校验位，一个停止位。

所以，空闲是n长的0v。

一个起始位低电平：为了这个条件，所以至少拉高1个位的高电平再保持一个位的低电平。

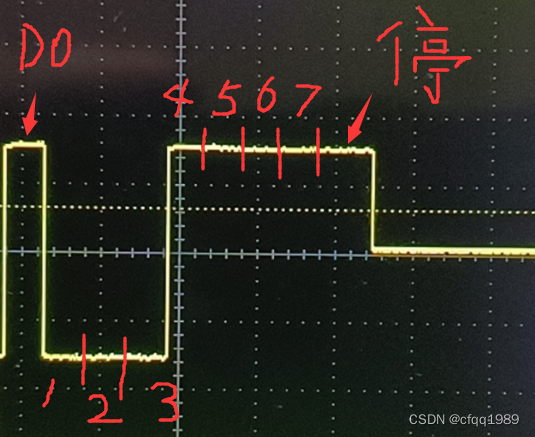

8个数据位电平，D0D1D2D3D4D5D6D7  我发的是0xF1，

这个是（96N81）的时序图，你会发现，没有校验位的电平宽度，因为你是无校验，所以校验电平宽度就没有。

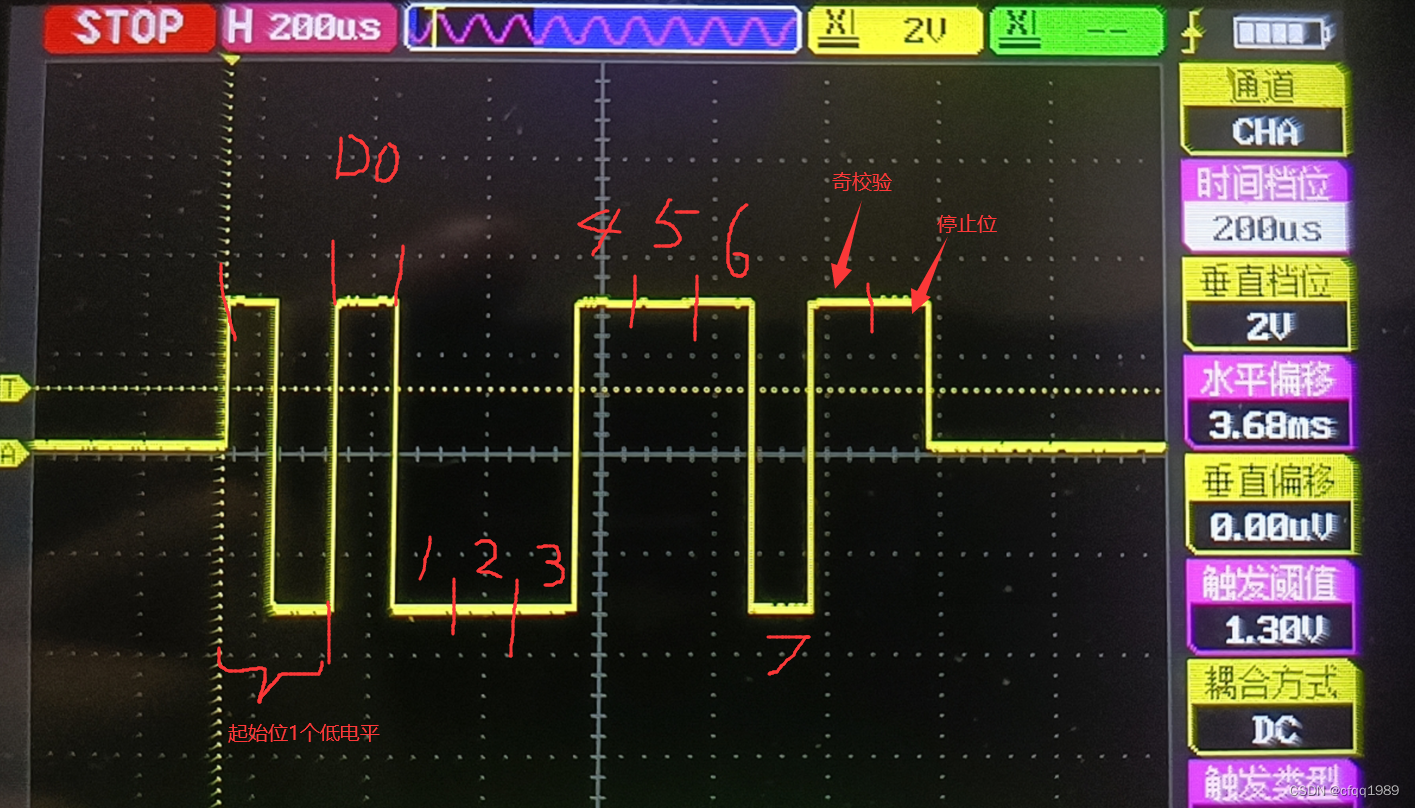

为了看校验位，我发的值要改成0x71（0111 0001），串口（96o81）奇校验

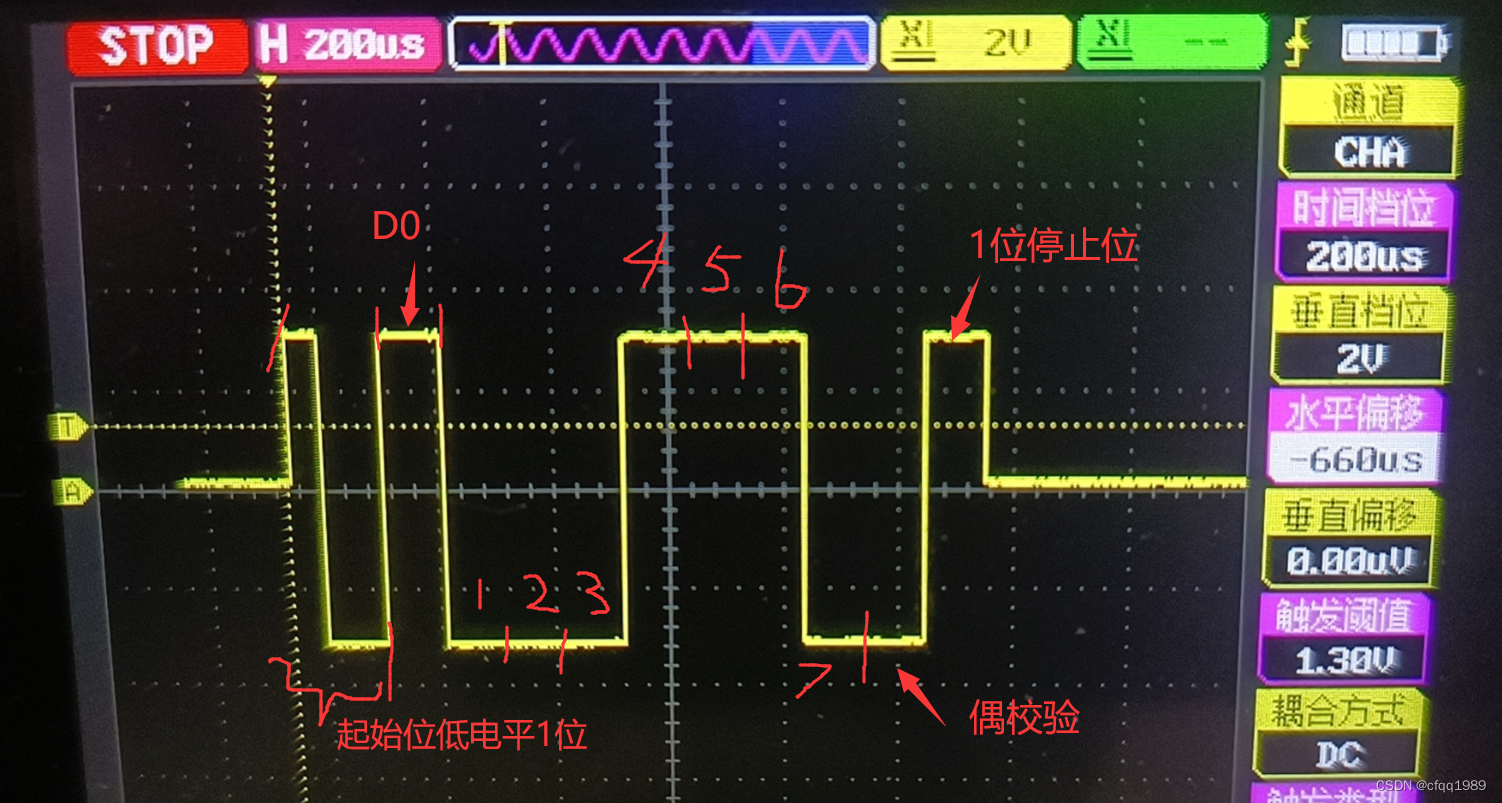

 为了看校验位，我发的值要改成0x71（0111 0001），串口（96E81）偶校验

 0x71（0111 0001）括号里的1数量，加 校验位电平值，是偶数就是偶校验   4+0等于4是偶数

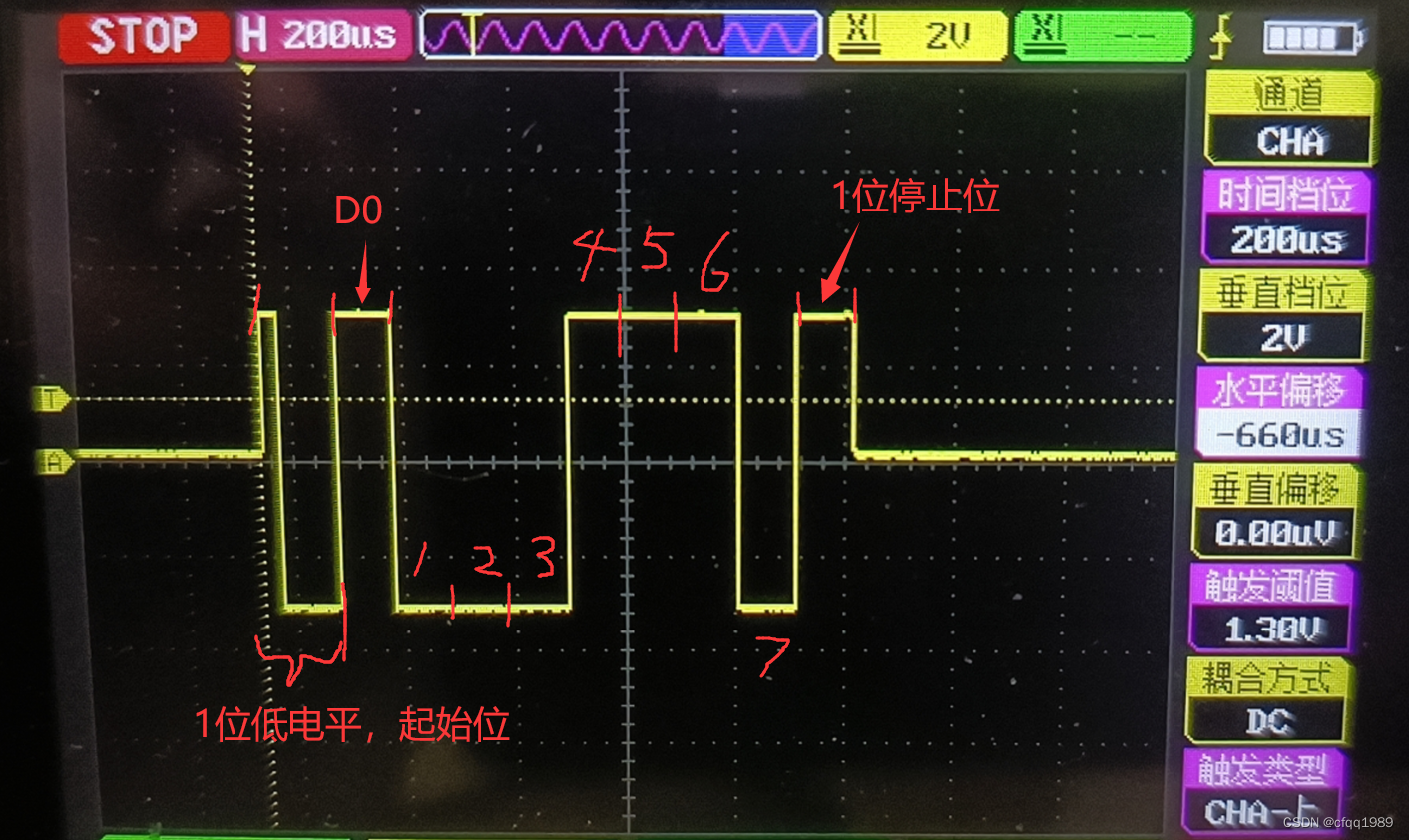

好，下面看个无校验的（96N81）

可以看到，校验位的电平长度没了。

 校验位，实际还可以强制：一直为1，或者一直为0；

注意：串口刚打开后，发送的第2帧有延迟，之后会没这个问题。

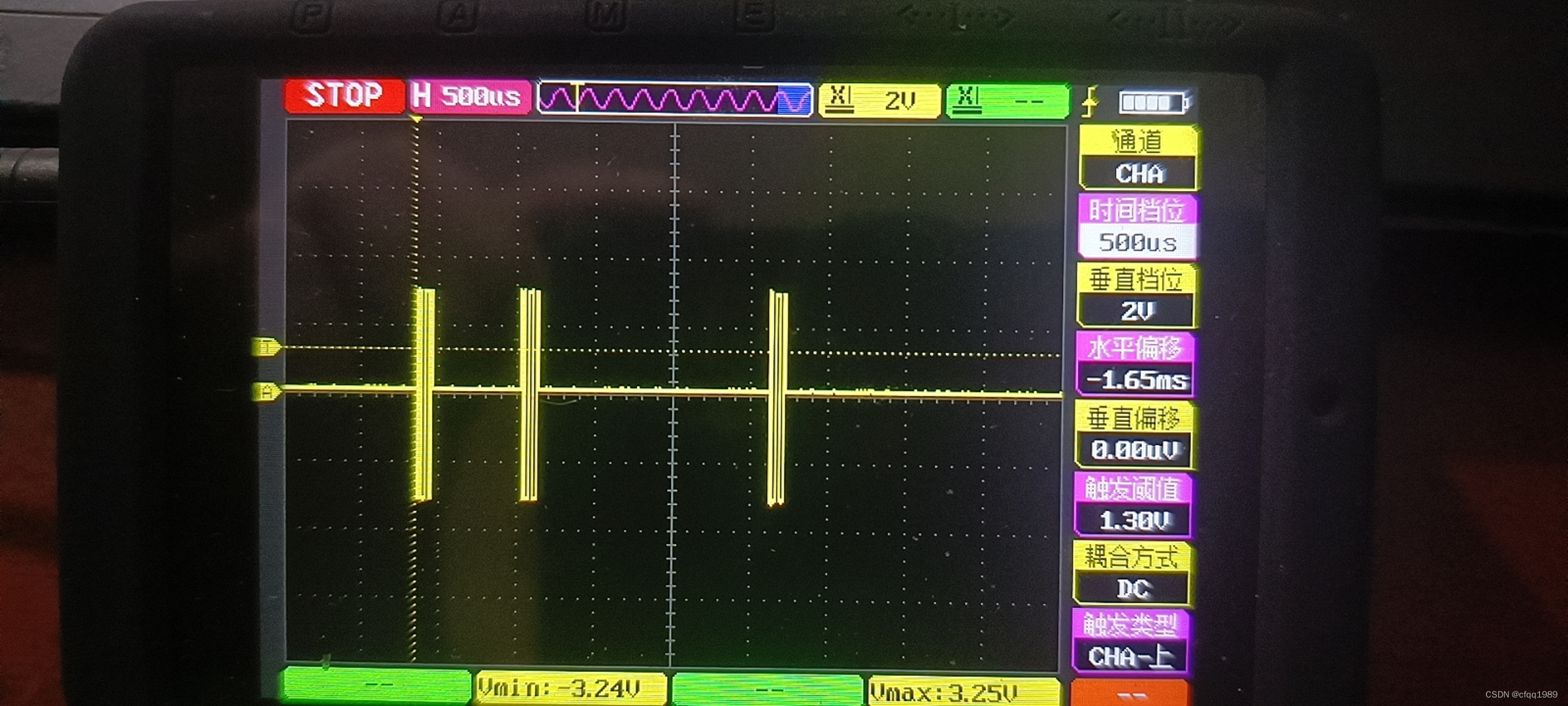

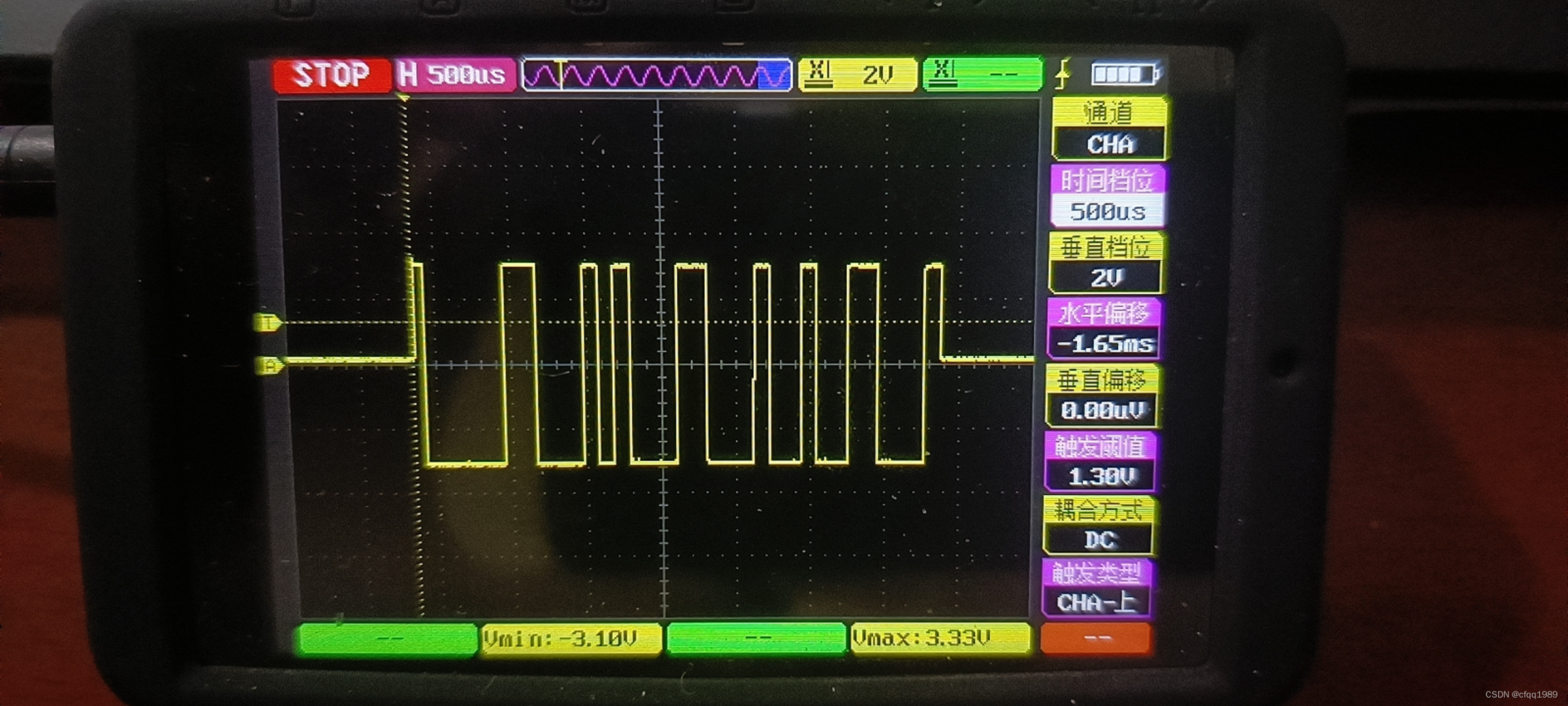

打开串口，连续发送3次字节，看下时序图

 我也不明白，为什么刚打开串口后，发送的第2帧会延迟。之后再连续发送就不会再延迟。可能是C#底层类库的问题。

接收：出现数据帧过短字节，可以用 com.ReceivedBytesThreshold = 1;// 单帧最低字节数

com.ReceivedBytesThreshold = 5;// 单帧最低字节数

设置5后，间歇发送的字节必须达到5字节，才能触发串口接收事件。

发送部分：

虽然是连续发单字节，实际代码有延迟。还是要用示波器,逻辑分析仪，监视

com.Write(by, 0, 1) ;

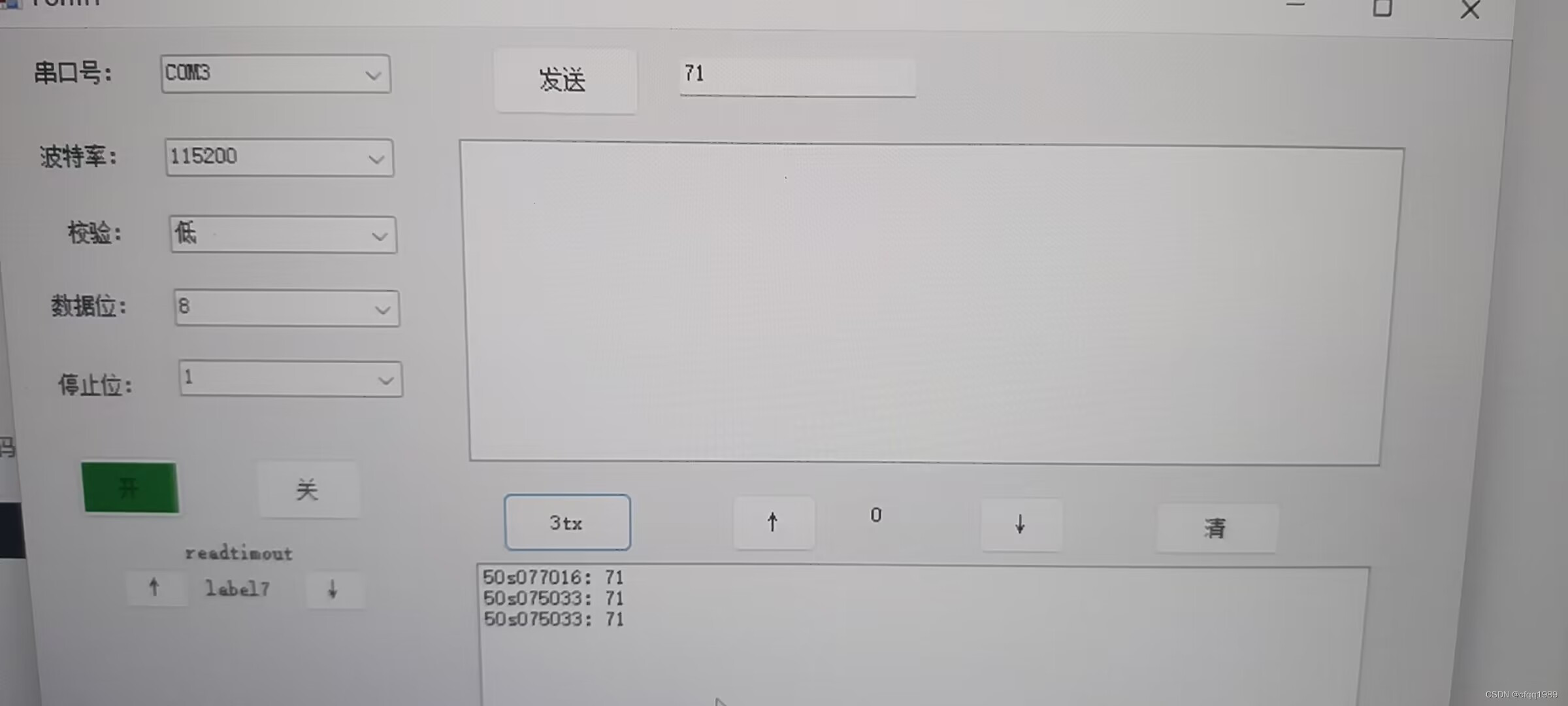

上位机上也能明显看出第3帧有延迟，我精确到毫秒4位。电脑还是不如单片机那样精准控制时间，实时性太差了。

txshow(by, DateTime.Now.ToString("ss's'ffffff'：'"));void txshow(byte[] bs, string tim)//日志{string num = string.Empty;foreach (var item in bs){num += item.ToString("X2") + " ";}listBox2.Items.Insert(0, tim + num);//if (this.InvokeRequired)//{//    this.Invoke(new Action(//        () => { listBox2.Items.Insert(0, tim + num); }//    ));//}//else//{//    listBox2.Items.Insert(0, tim + num);//}}

用数据包发送才可以实现 连续字节发送

 private void button9_Click(object sender, EventArgs e){com.Write(new byte[3] { 0x30, 0x31, 0x32 }, 0, 3);}

这3字节没出现等待情况。

总之，电脑的时间实时性比较差，频繁读写，会造成卡顿。可能线程的问题。会出现字节帧过短，过长，空字节触发串口接收事件。

要么发送后，等待固定的时间，再去读取接收数据帧。或者判断载波检测，空字节可以再等待一会，再去读字节。

以下是我对串口的简单调试，写的C#，可以参考下

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.IO.Ports;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;namespace portDemo
{public partial class Form1 : Form{SerialPort com;static int wait=0;public Form1(){InitializeComponent();}private void button1_Click(object sender, EventArgs e){com = new SerialPort();com.PortName=comboBox1.Text;com.BaudRate=int.Parse(comboBox2.Text );// 96switch (comboBox3.Text)// n{case "无": com.Parity = Parity.None; break;case "奇": com.Parity = Parity.Odd; break;case "偶": com.Parity = Parity.Even; break;case "高": com.Parity = Parity.Mark; break;case "低": com.Parity = Parity.Space; break;default:break;}com.DataBits=int.Parse(comboBox4.Text);switch (comboBox5.Text)// n{case "1": com.StopBits = StopBits.One; break;case "1.5": com.StopBits = StopBits.OnePointFive; break;case "2": com.StopBits = StopBits.Two; break;default:break;}com.ReceivedBytesThreshold = 1;// 单帧最低字节数com.ReadTimeout = 5;com.DataReceived += Com_DataReceived;//接收事件com.Open();button1.BackColor = Color.Green;}private void Com_DataReceived(object sender, SerialDataReceivedEventArgs e){string tim = DateTime.Now.ToString("ss's'ffffff '：'"); // 毫秒byte[ ] rxbuff= new byte[com.BytesToRead];com.Read(rxbuff, 0, rxbuff.Length );rzshow(rxbuff ,tim);}private void button2_Click(object sender, EventArgs e){com?.Close();com = null;button1.BackColor = Color.Gray;}private void button3_Click(object sender, EventArgs e){string tim = DateTime.Now.ToString("ss's'fffff '：'"); // 毫秒byte by = Convert.ToByte(textBox1.Text, 16);com.Write(new byte[1]{ by },0,1);}void rzshow(byte[] bs,string tim)//日志{string num = string.Empty;foreach (var item in bs){num += item.ToString("X2")+" ";}if(this.InvokeRequired){this.Invoke(new Action(()=> { listBox1.Items.Insert(0, tim +num); }));}else{listBox1.Items.Insert(0, tim + num);}}private void button4_Click(object sender, EventArgs e){// ↑com.ReadTimeout+=1;label7.Text= com.ReadTimeout.ToString();}private void button5_Click(object sender, EventArgs e){com.ReadTimeout -= 1;label7.Text = com.ReadTimeout.ToString();}private async void button6_Click(object sender, EventArgs e){//3txlistBox2.Items.Clear();label8.Text = wait.ToString();byte[] by = new byte[1] { Convert.ToByte(textBox1.Text, 16) };txshow(by, DateTime.Now.ToString("ss's'ffffff'：'"));com.Write(by, 0, 1) ;await Task.Delay(wait);txshow(by, DateTime.Now.ToString("ss's'ffffff'：'"));com.Write(by, 0, 1);await Task.Delay(wait);txshow(by, DateTime.Now.ToString("ss's'ffffff'：'"));com.Write(by, 0, 1);await Task.Delay(wait);}void txshow(byte[] bs, string tim)//日志{string num = string.Empty;foreach (var item in bs){num += item.ToString("X2") + " ";}listBox2.Items.Insert(0, tim + num);//if (this.InvokeRequired)//{//    this.Invoke(new Action(//        () => { listBox2.Items.Insert(0, tim + num); }//    ));//}//else//{//    listBox2.Items.Insert(0, tim + num);//}}private void button7_Click(object sender, EventArgs e){// ↑wait += 1;label8.Text = wait.ToString();}private void button8_Click(object sender, EventArgs e){wait -= 1;label8.Text = wait.ToString();}private void button9_Click(object sender, EventArgs e){com.Write(new byte[3] { 0x30, 0x31, 0x32 }, 0, 3);}}
}
