卷积神经网络基本概念

• • 1. 感受野
  • 2. 卷积核
  • 3. 特征图【feature map】
  • 4. 通道【channel】
  • 5. 填充【padding】
  • 6. 步长【stride】
  • 7. 池化【pooling】
  • 8. dropout

• 数字1处：一个圈表示一个神经元
• 数字2处：一个圈表示一个神经元，圈的大小表示感受野的大小

1. 感受野

• 感受野：表示扫描图片的范围大小
• 感受野越大，图片扫描的范围越大，感受野越小，图片扫描的范围越小
• 感受野的大小与卷积核的大小一致

2. 卷积核

• 卷积核的大小与感受野的大小一致
• 卷积核是需要求的参数w
• 卷积核的大小通常为3*3，5*5，7*7
• 卷积核个数根据自己的需求设置

3. 特征图【feature map】

• 特征图的值相当于从不同的角度观看图片

• 输出特征图的大小与卷积核的大小一致


• image5*5,相当于是5*5大小的图片

• filter3*3,表示卷积核的大小为3*3,即感受野为3*3

• 特征图=卷积核与感受野点积+bias

  • 例如计算4的过程
    x=x1∗y1+x2∗y2+x3∗y3+x4∗y4+x5∗y5+x6∗y6+x7∗y7+x8∗y8+x9∗y9+bias=1+0+1+0+1+0+0+0+1+0=4\begin{aligned} x&=x1*y1+x2*y2+x3*y3+x4*y4+x5*y5+x6*y6+x7*y7+x8*y8+x9*y9+bias \\&=1+0+1+0+1+0+0+0+1+0 \\&=4 \end{aligned} x​=x1∗y1+x2∗y2+x3∗y3+x4∗y4+x5∗y5+x6∗y6+x7∗y7+x8∗y8+x9∗y9+bias=1+0+1+0+1+0+0+0+1+0=4​

4. 通道【channel】

• 1个图片的通道有3个，分别为rgb,如果图片还有透明度属性，通道为4，为rgba
• 一个通道有一个自己2维的卷积核

• 如图，1个图片有三个通道，分别为x[:,:,0],x[:,:,1],x[:,:,2]
• 一个通道有一个2维卷积核，上图的卷积核大小为3*3*3，3*3是自己设置的大小，再乘3表示有三个通道
• 卷积核个数自己设置，上图设置了2个卷积核
• 上图中6的计算步骤
  x=xw+bias=(0+0+0+0+0+0+0+2+2)+(0+0+0+0+0+0+0+0+0)+(0+0+0+0+2+0+0−1+0)+1=6\begin{aligned} x&=xw+bias \\&=(0+0+0+0+0+0+0+2+2)+(0+0+0+0+0+0+0+0+0)+(0+0+0+0+2+0+0-1+0)+1 \\&=6 \end{aligned} x​=xw+bias=(0+0+0+0+0+0+0+2+2)+(0+0+0+0+0+0+0+0+0)+(0+0+0+0+2+0+0−1+0)+1=6​

5. 填充【padding】

• zero padding【0填充】
• VALID
  • 不填充，有可能会忽略图片右侧或底下，这个需要看stride的设置
• SAME
  • 填充，这种情况下，输出神经元个数等于输入神经元个数除以步长

6. 步长【stride】

• 扫描图片的步长，当stride为2,表示每次扫描一次平移2个步长

7. 池化【pooling】

• 目的就是降采样subsample，减少计算负荷，内存使用，参数数量（也可防止过拟合）
• 减少输入图片大小也使得神经网络可以经受一点图片平移，不受位置的影响
• 池化神经元没有权重值【不需要计算参数】，它只是聚合输入根据取最大或者是求均值
• 通常使用最大池化，因为我们就是要保留最大特征，如果用平均池化会把最大特征平均掉，特征会变得不明显，不是我们想要的结果
• 池化类型

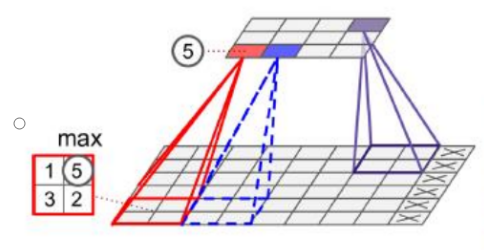

  • 最大池化，取池化核的最大值， 如图，最大值为5
  • 平均池化，取池化核的平均值，如图，平均值就为（1+5+3+2)/4


8. dropout

• 在每一次训练步骤中，每个神经元【包括输入神经元，但是不包括输出神经元】，有一个概率神经元被临时丢掉，意味着它将被忽视在整个这次训练步骤中，但是有可能下次再被激活
• 超参数dropout rate，一般设置50%，在训练之后，神经元不会再被dropout
