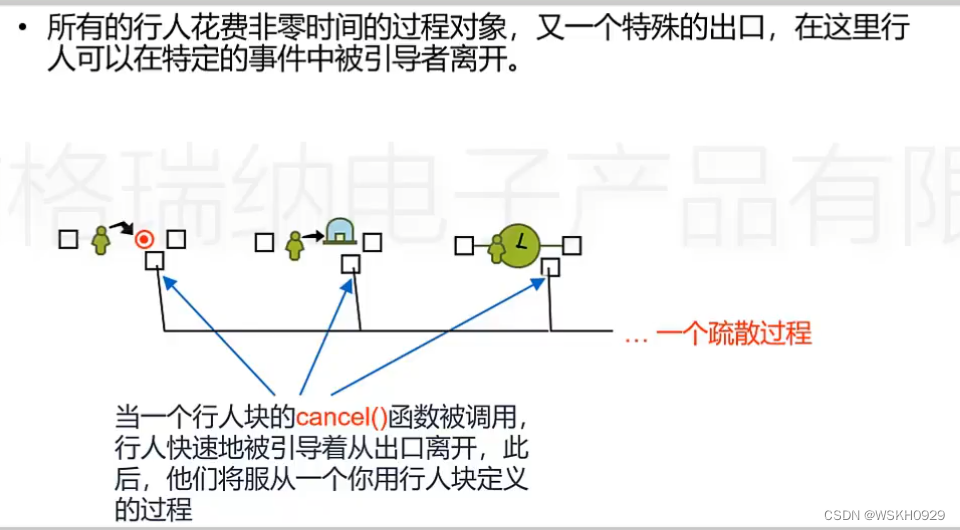

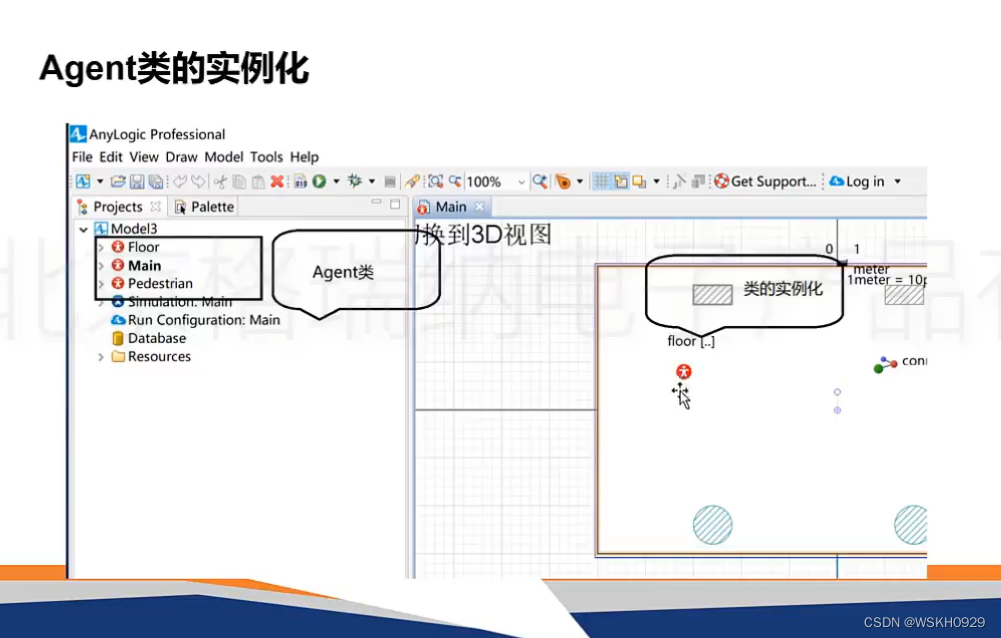

一、Agent类的概念

二、行人疏散仿真

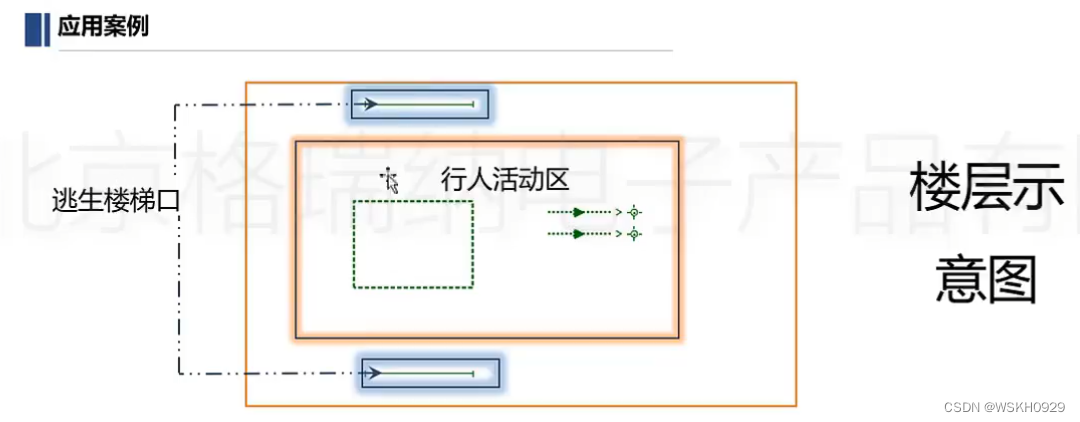

2.1 仿真模型示意图

2.2 具体实现步骤

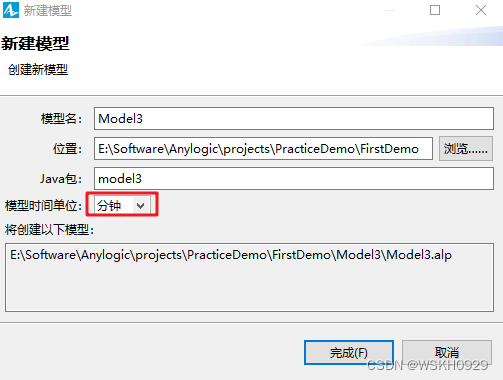

首先，新建模型

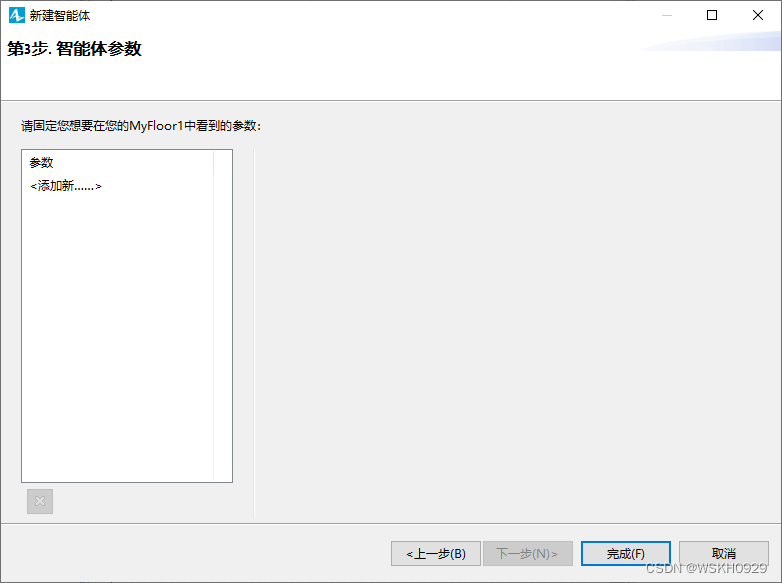

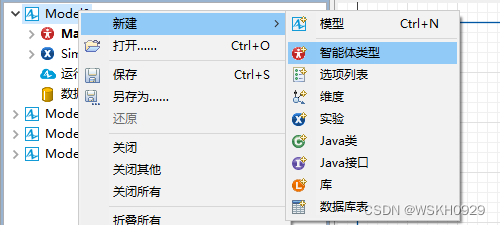

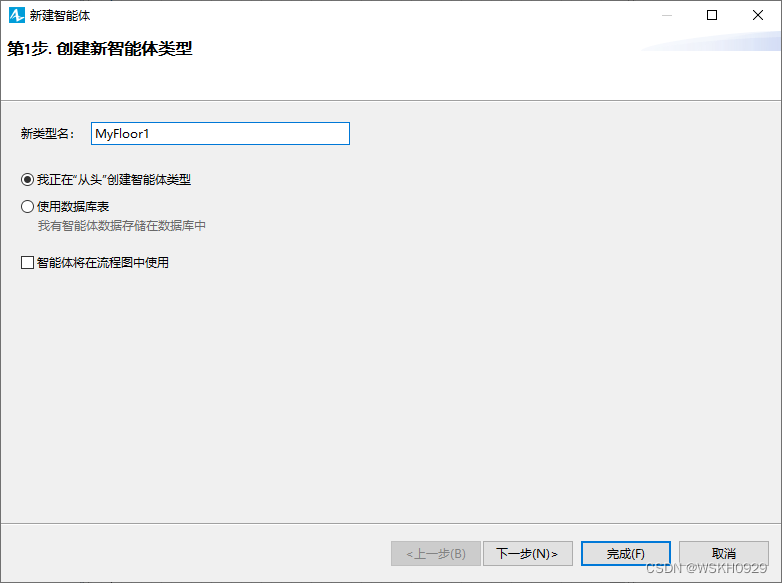

新建一个MyFloor1对象，代表第一个楼层

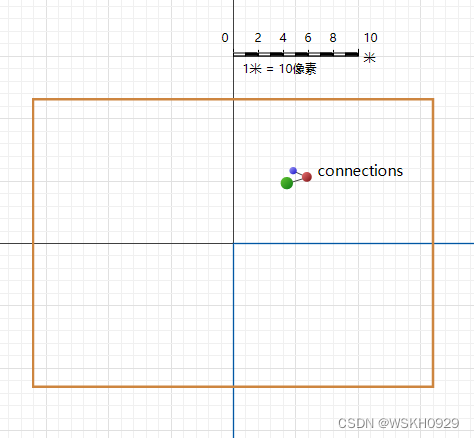

创建矩形墙，并放到原点

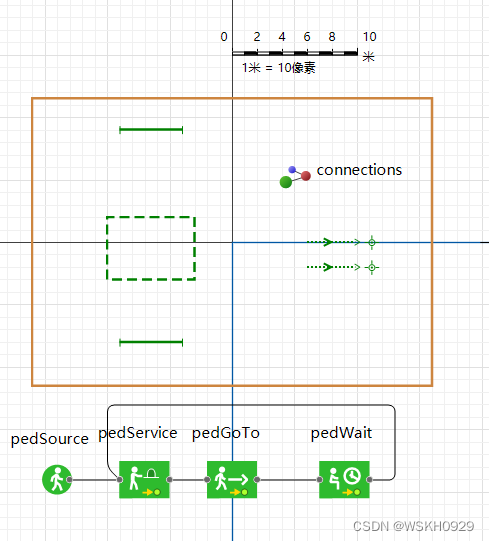

建立如下的模型，需要注意的是：

• 服务的延迟时间、PedWait的延迟时间的单位都设置为分钟
• PedSource、PedGoTo和PedWait都设置在矩形范围

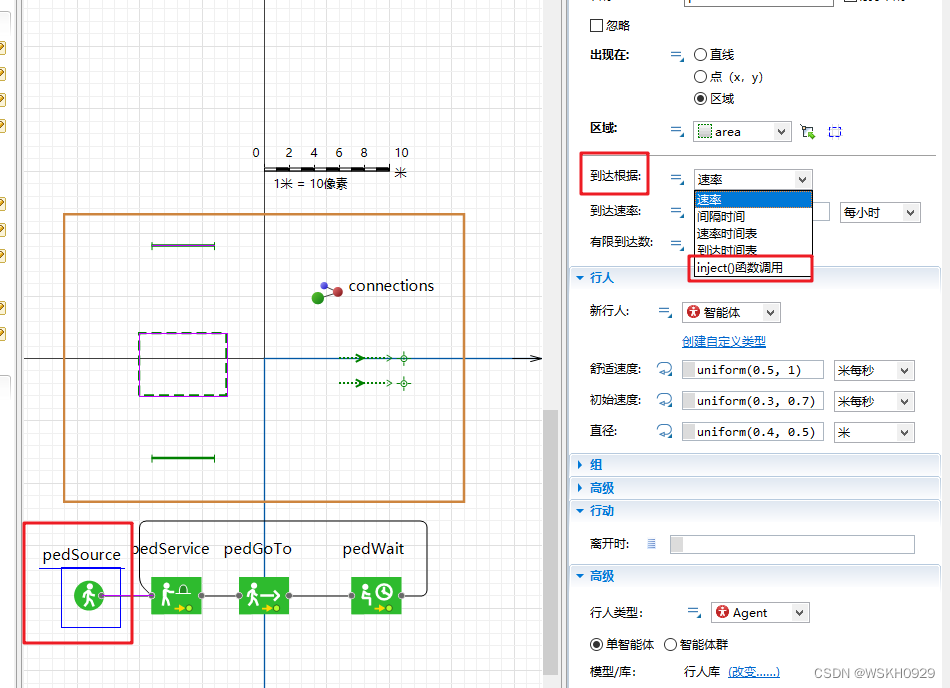

修改PedSource到达根据为inject()函数调用

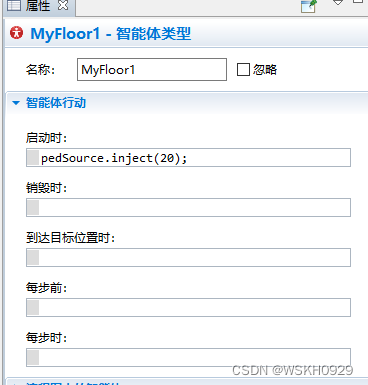

在启动时执行命令【作用是一次性生成20个人】：pedSource.inject(20);

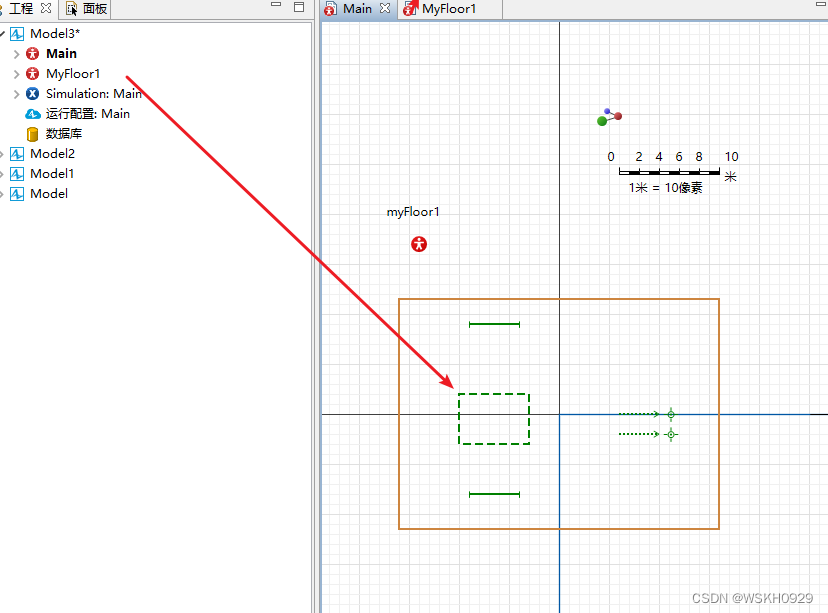

回到Main窗口，将MyFloor1拖拽出来

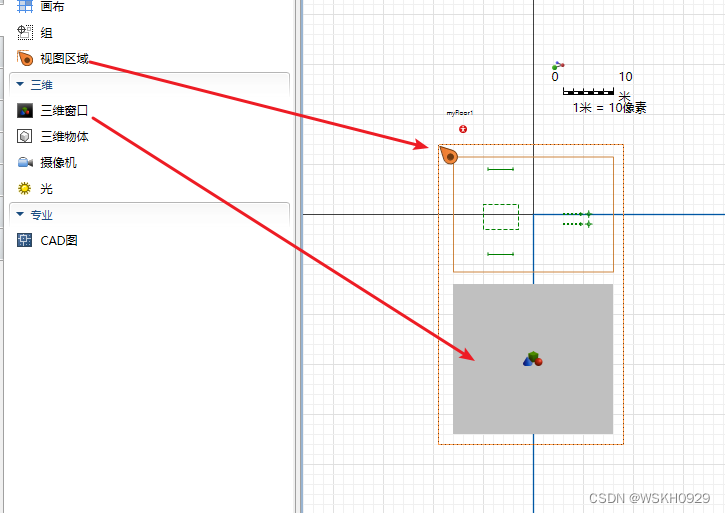

放置视角区域和三维窗口

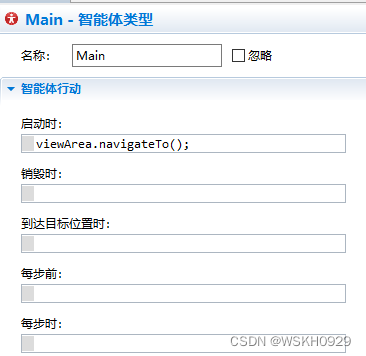

启动时执行命令：viewArea.navigateTo();

运行，查看效果

好像服务的延迟时间太长了，可以调小一点，设置为uniform(0.5, 1.0)

把等待时间设置长一点，设置为uniform(1.5, 2.0)

接下来，我们让行人可以成功撤离

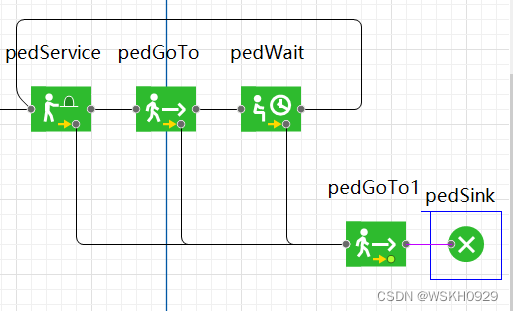

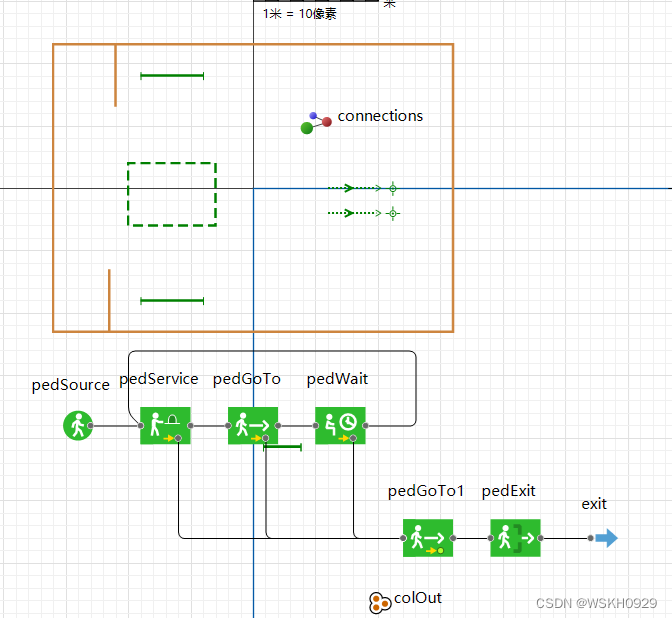

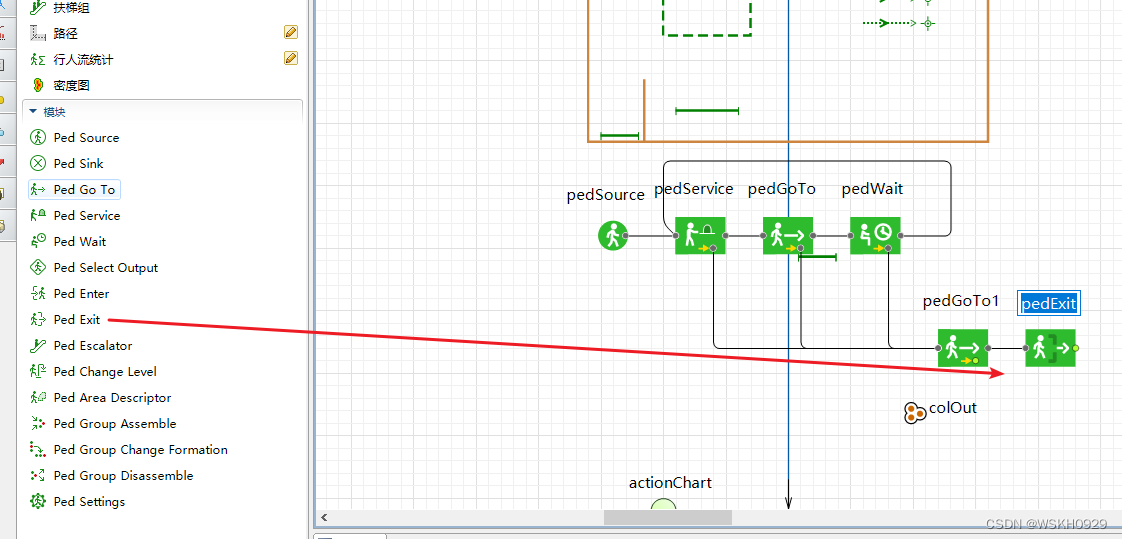

根据上述逻辑，布局如下

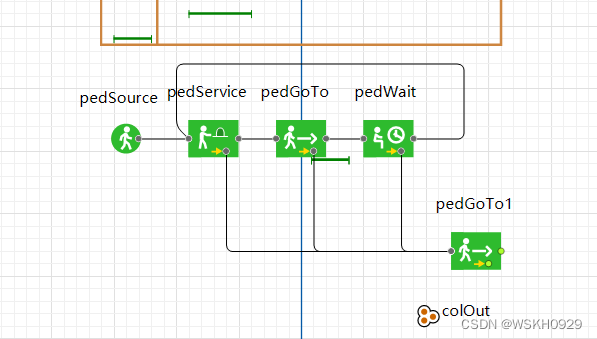

进行连线

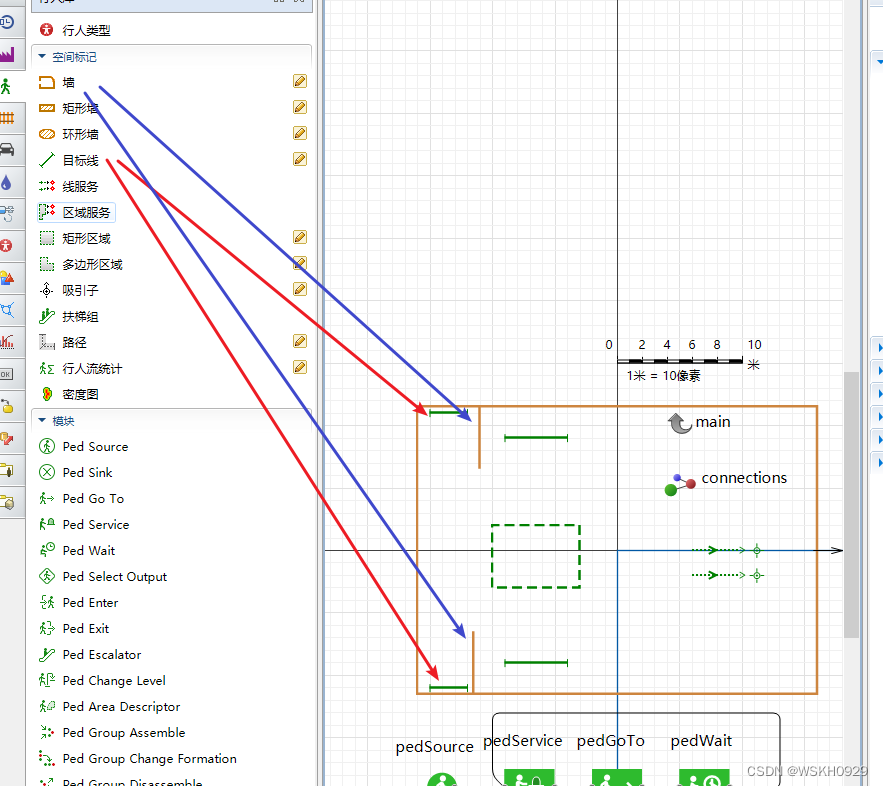

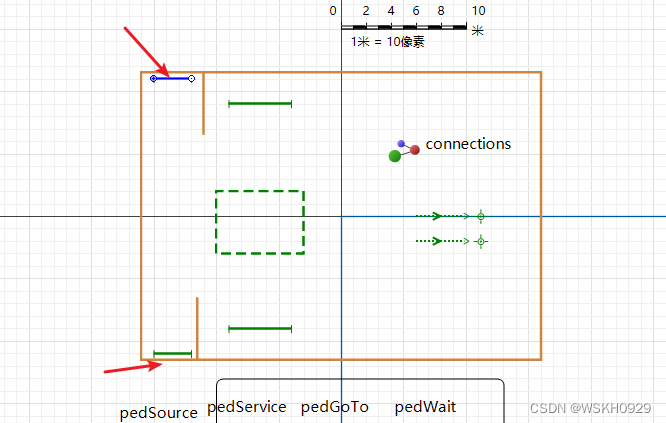

新增两个目标线和两个墙

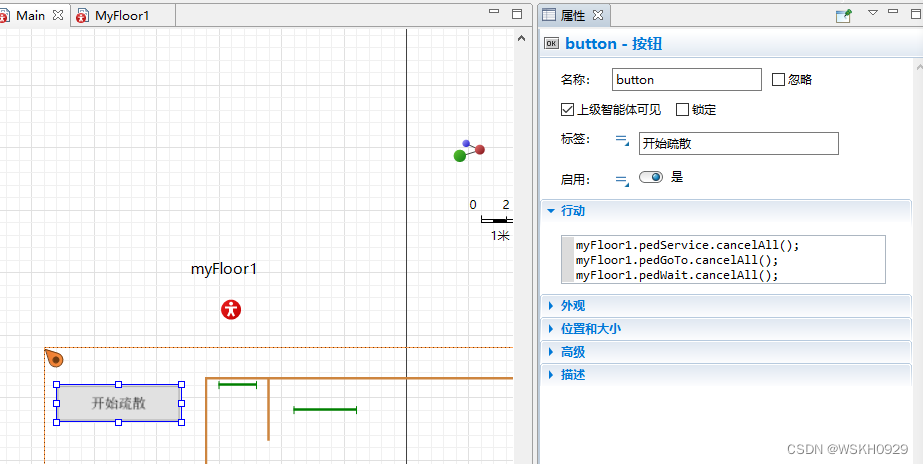

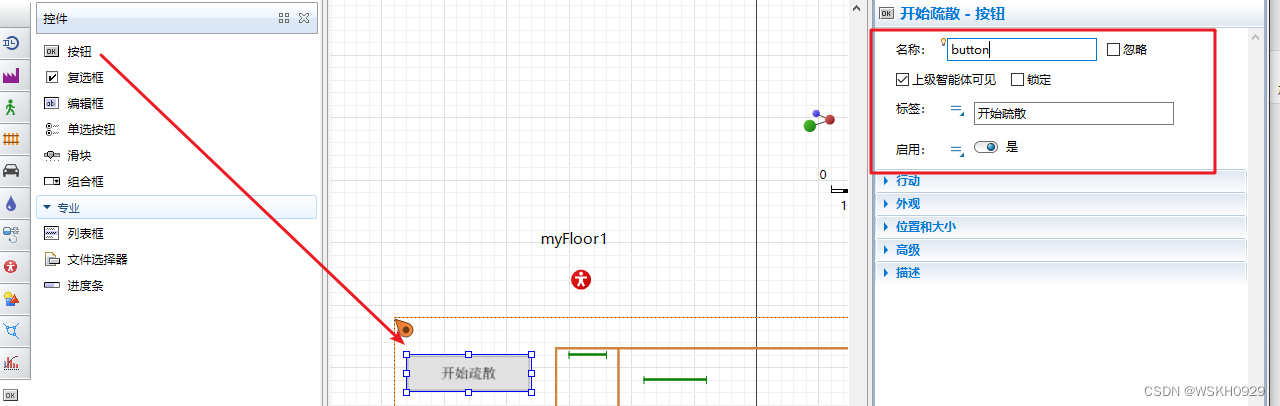

回到Main窗口，往布局中加入一个按钮

为按钮加上单击事件

myFloor1.pedService.cancelAll();
myFloor1.pedGoTo.cancelAll();
myFloor1.pedWait.cancelAll();

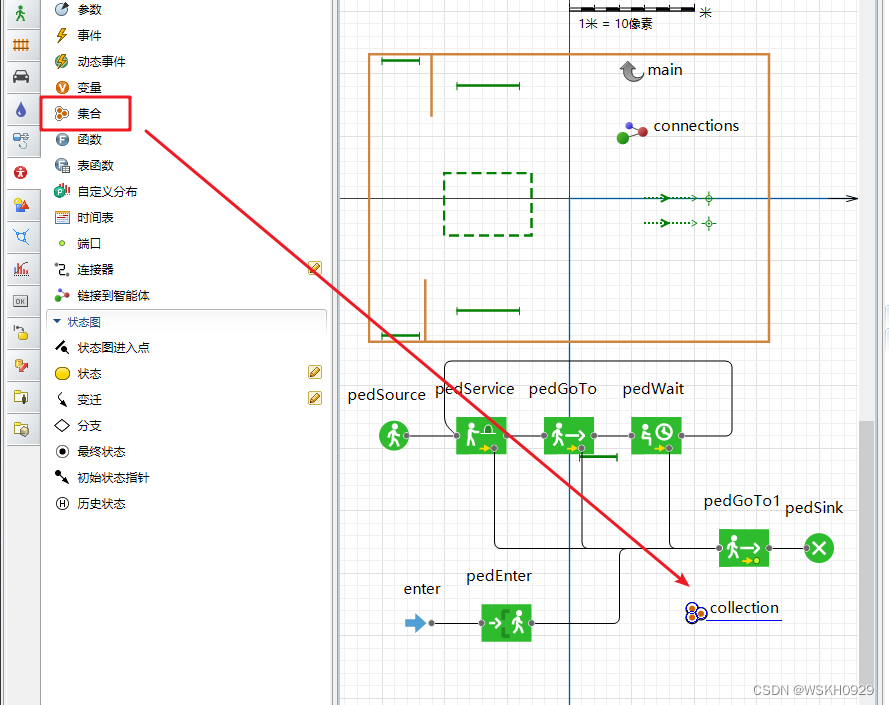

为了控制人们的逃生目的地，我们先拖拽一个集合出来

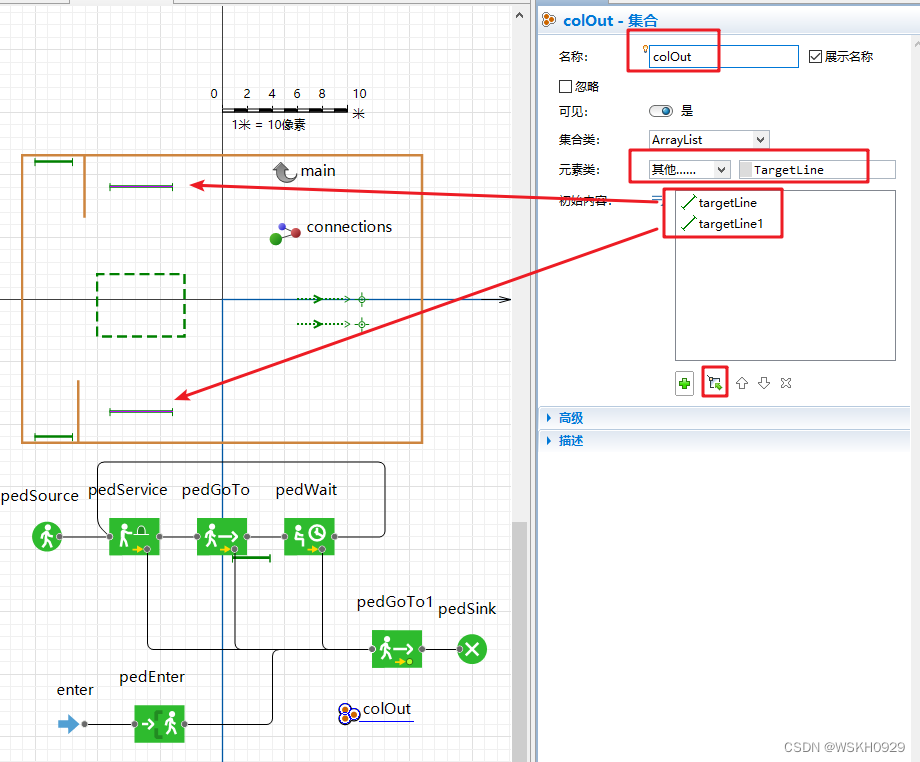

修改集合的相关属性

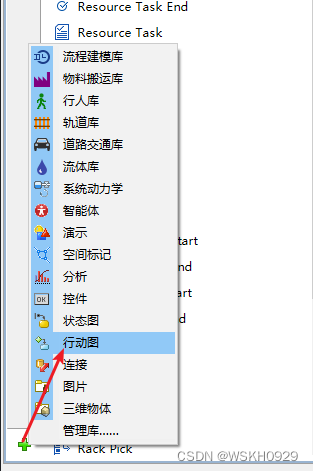

打开行动图

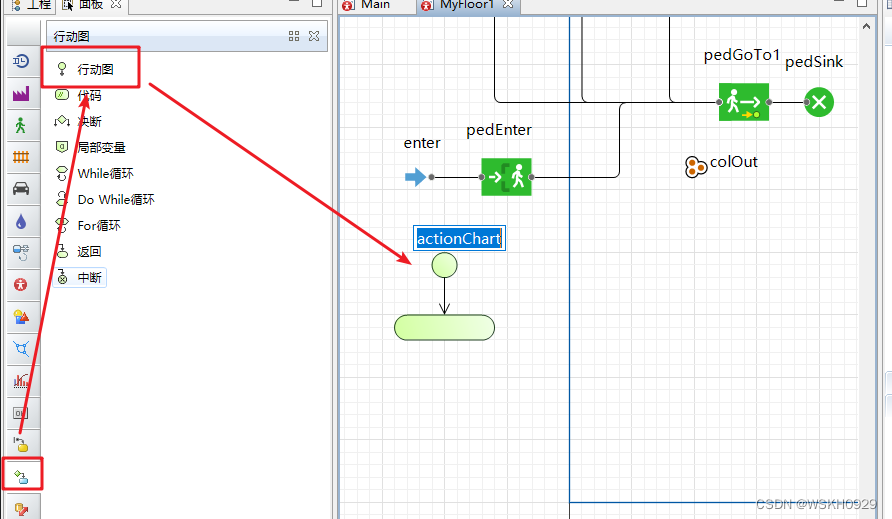

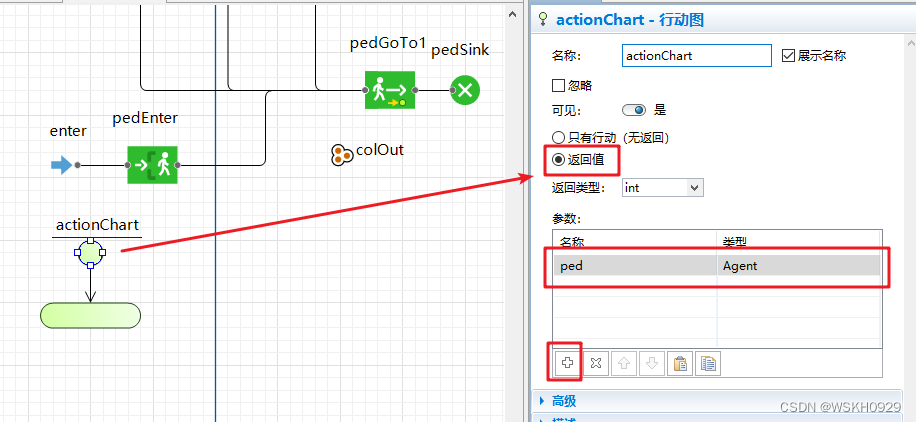

拖拽一个行动图出来

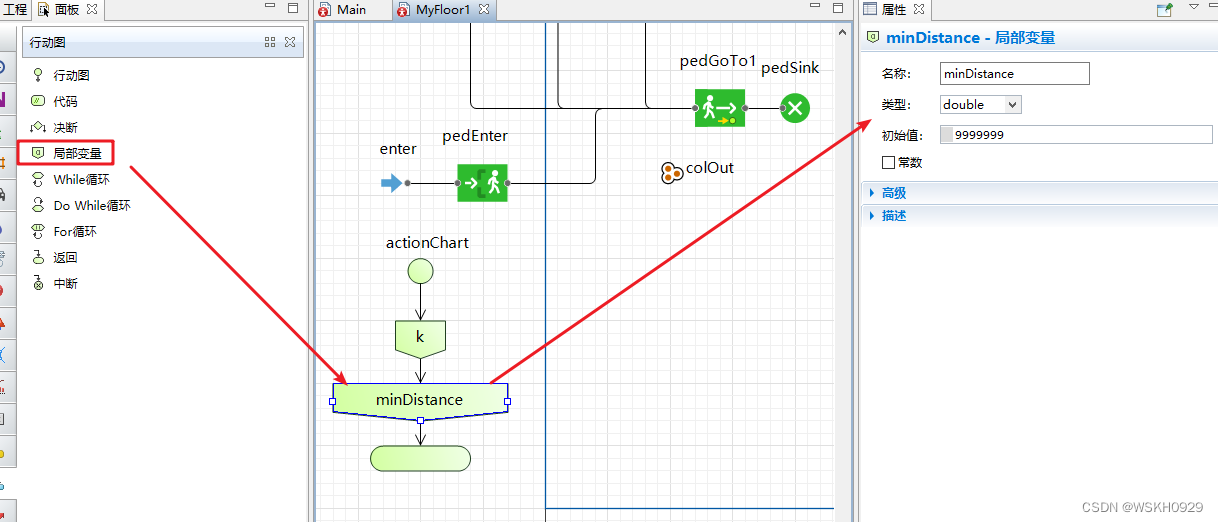

定义当前搜索到的最小距离

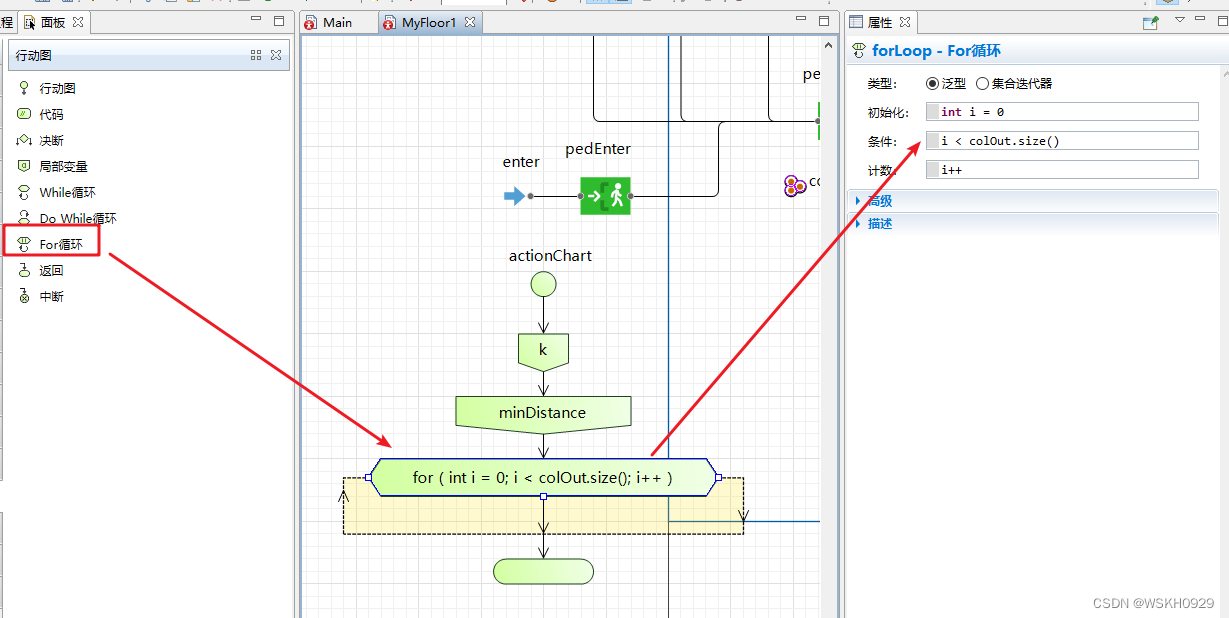

拖拽出一个for循环

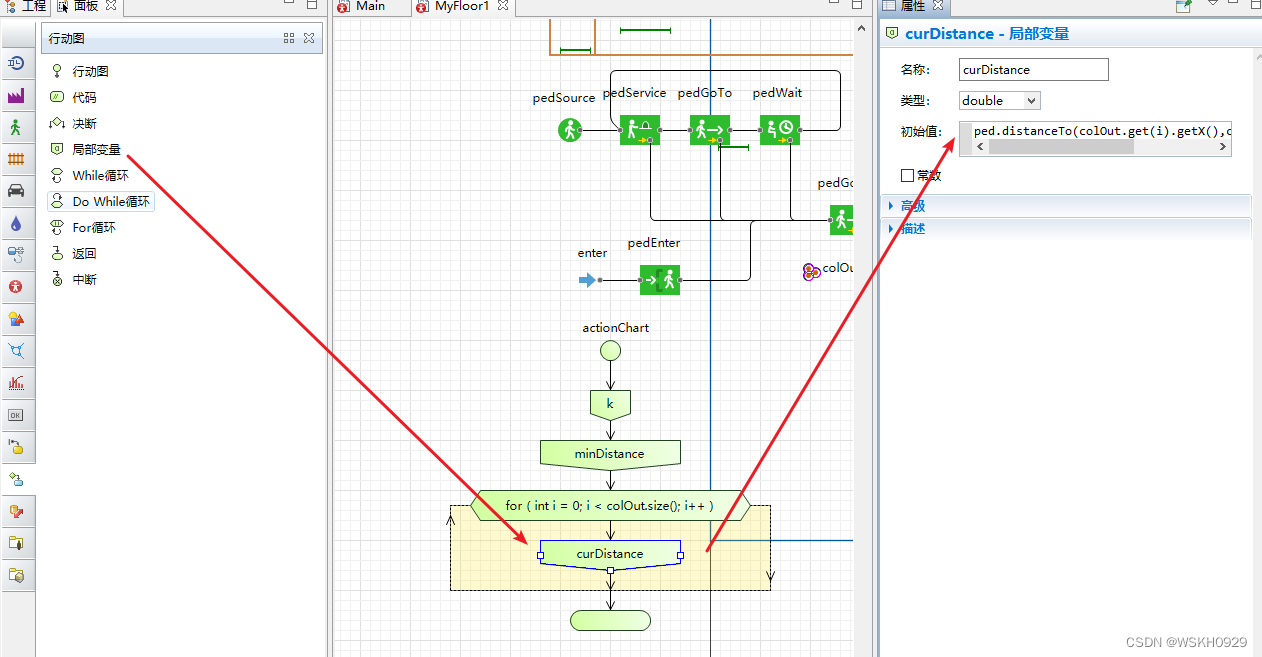

获取人离当前遍历到的出口的距离

ped.distanceTo(colOut.get(i).getX(),colOut.get(i).getY())

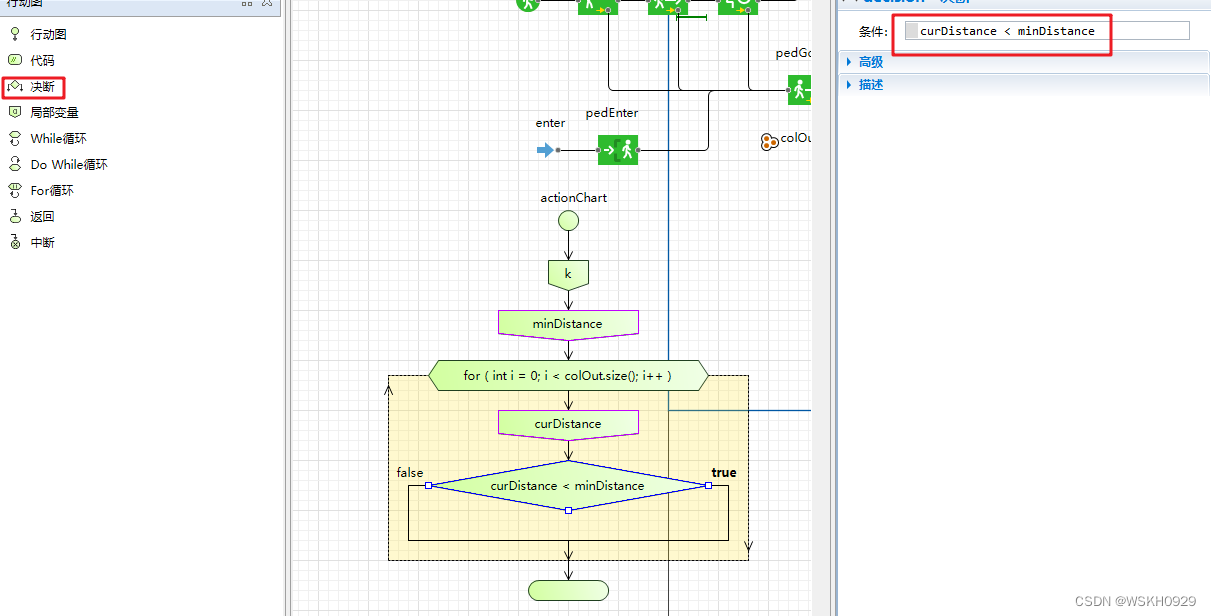

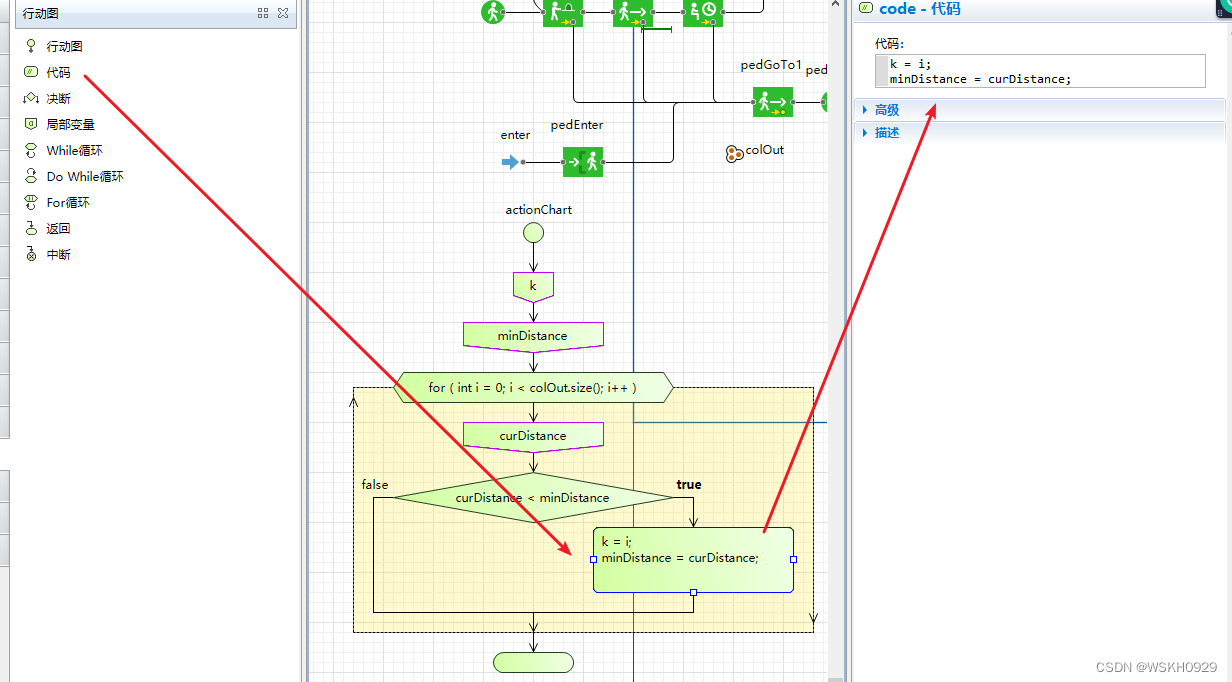

加入逻辑判断

k = i;
minDistance = curDistance;

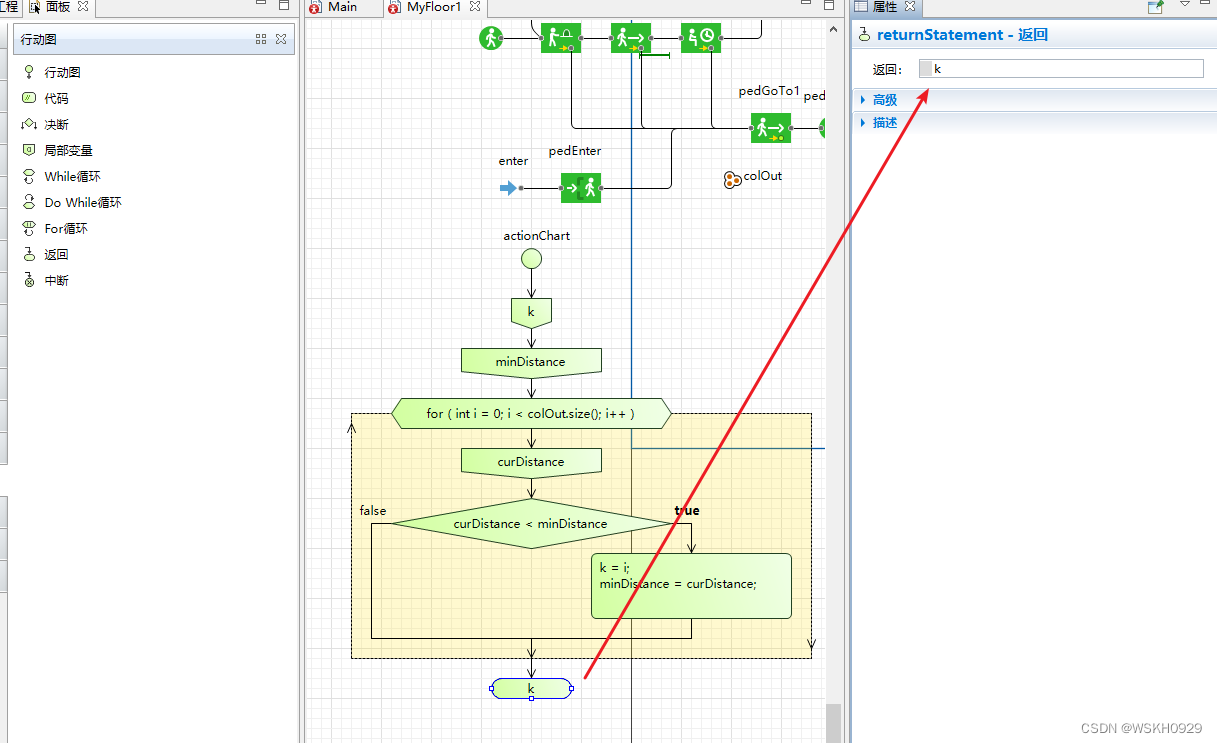

定义返回值

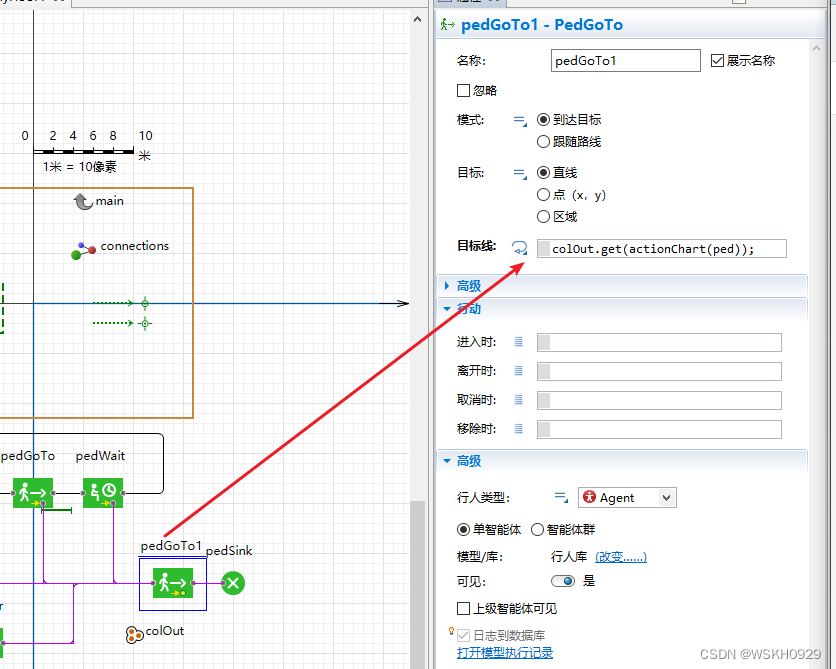

设置pedGoTo1的目的地

colOut.get(actionChart(ped));

运行查看效果

接下来我们创建二楼

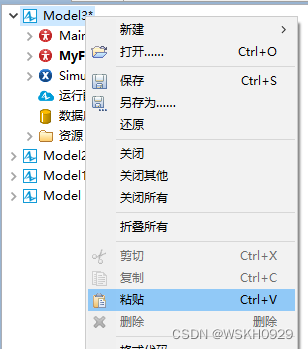

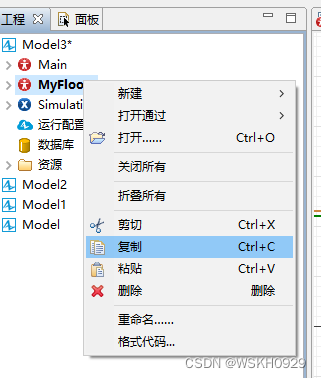

首先复制MyFloor1

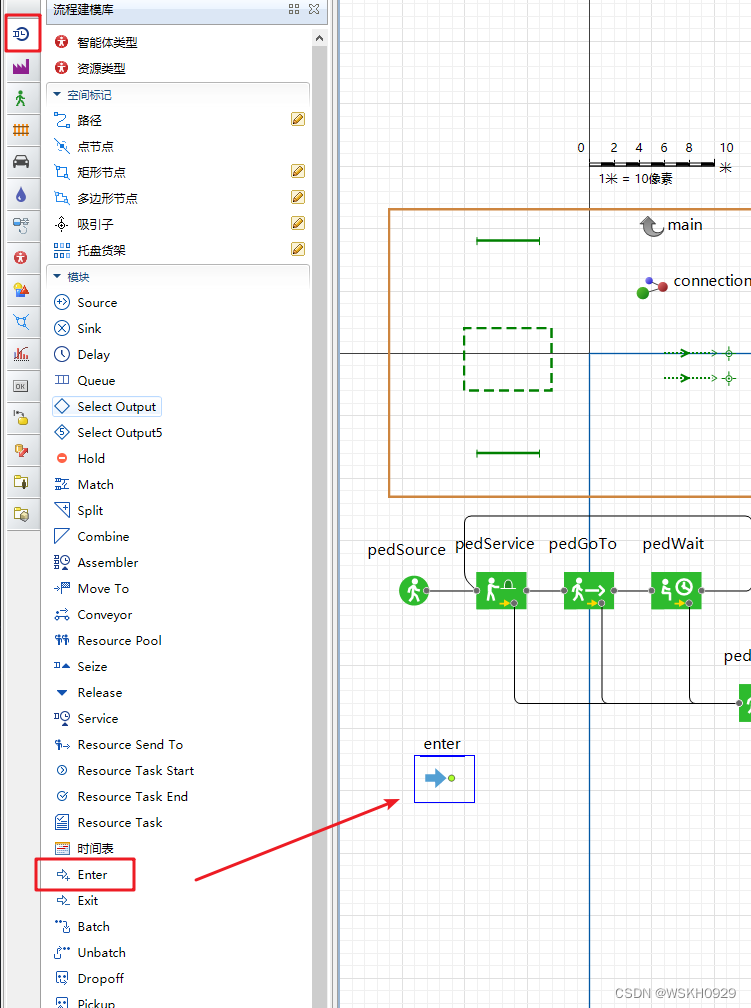

删除部分组件

删掉这两个目标线

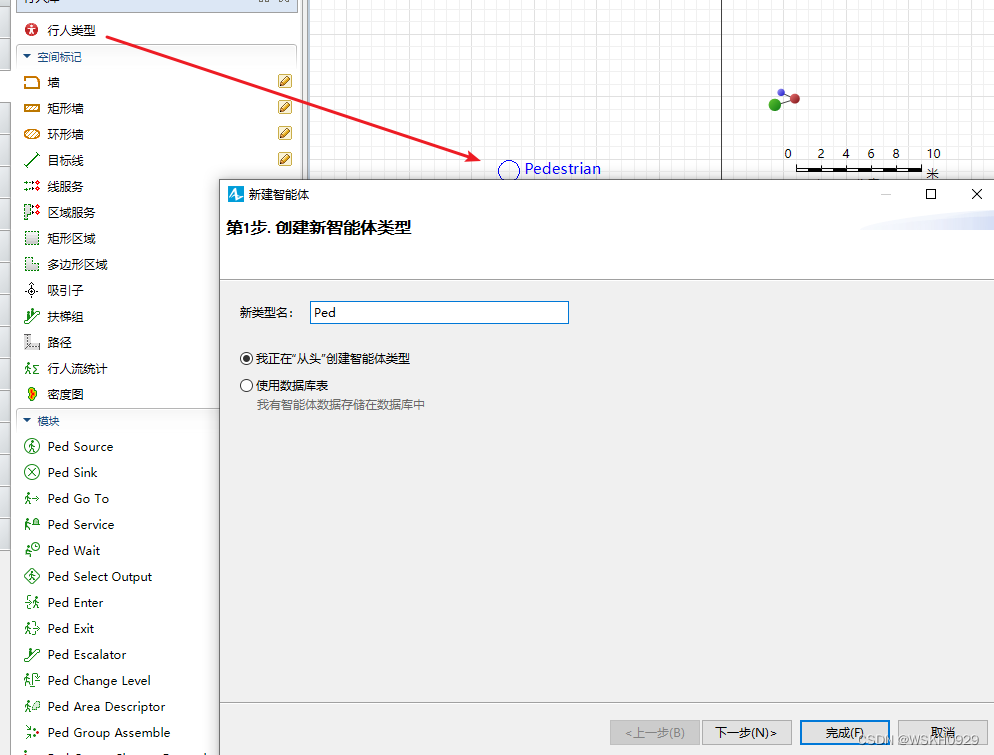

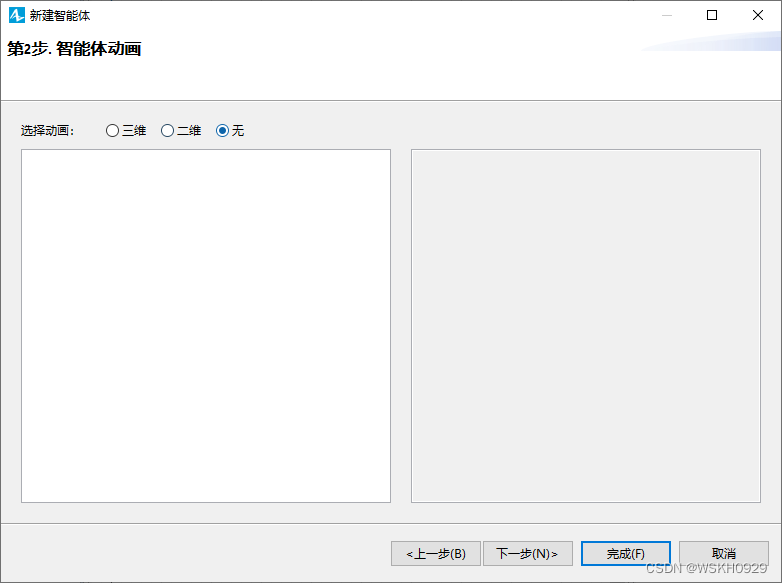

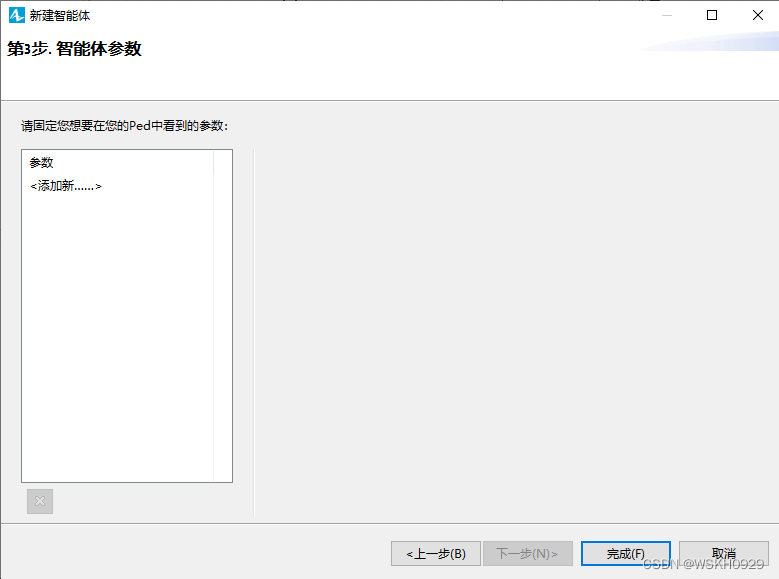

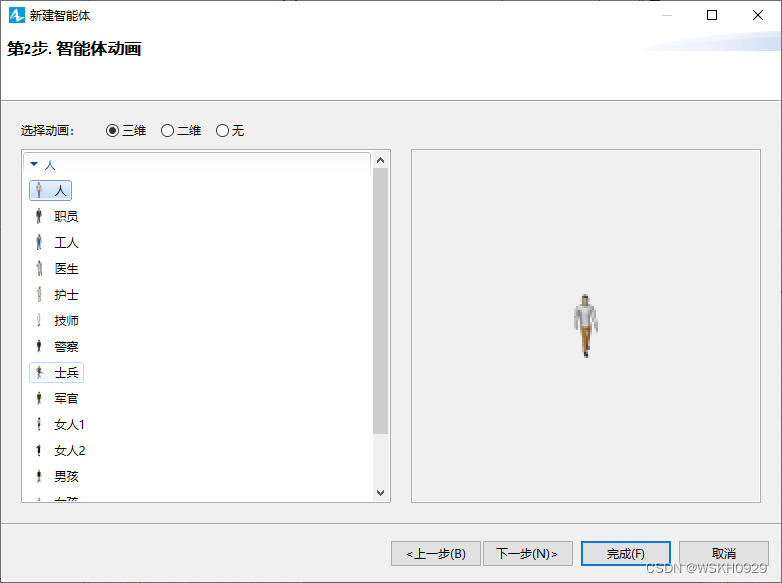

创建一个行人类型

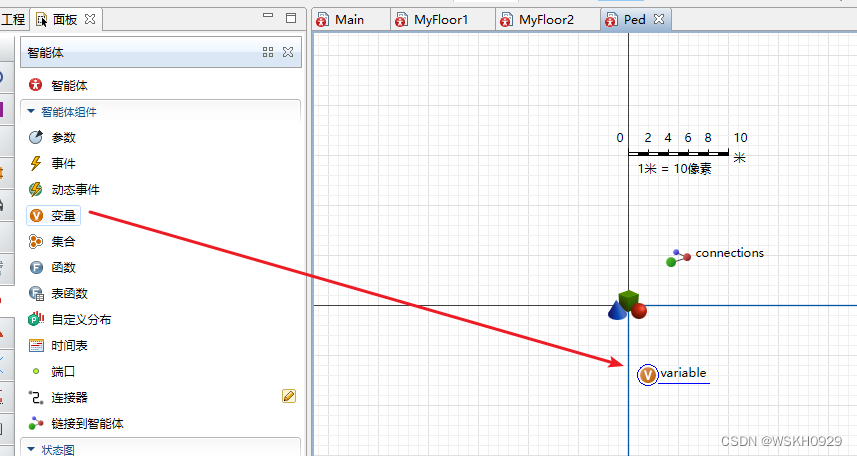

在Ped中加入变量

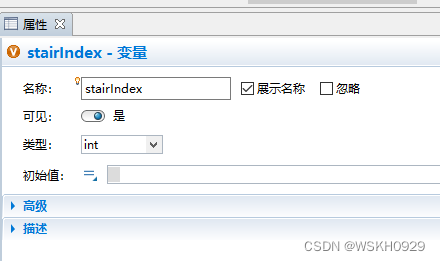

修改变量类型和名称

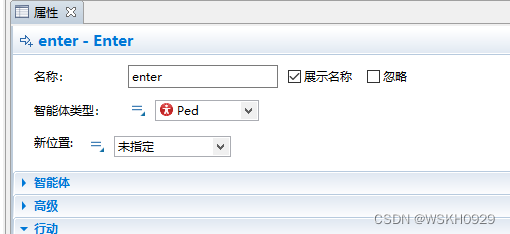

把所有enter和pedSource的智能体类型设置为Ped

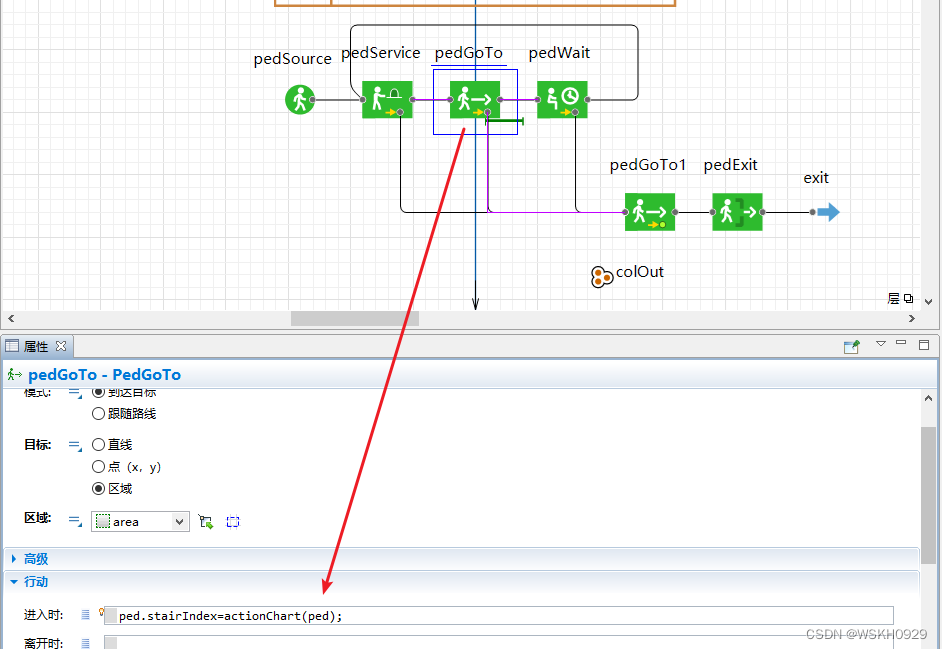

设置MyFloor2中的pedGoTo

进入时执行代码：ped.stairIndex=actionChart(ped);

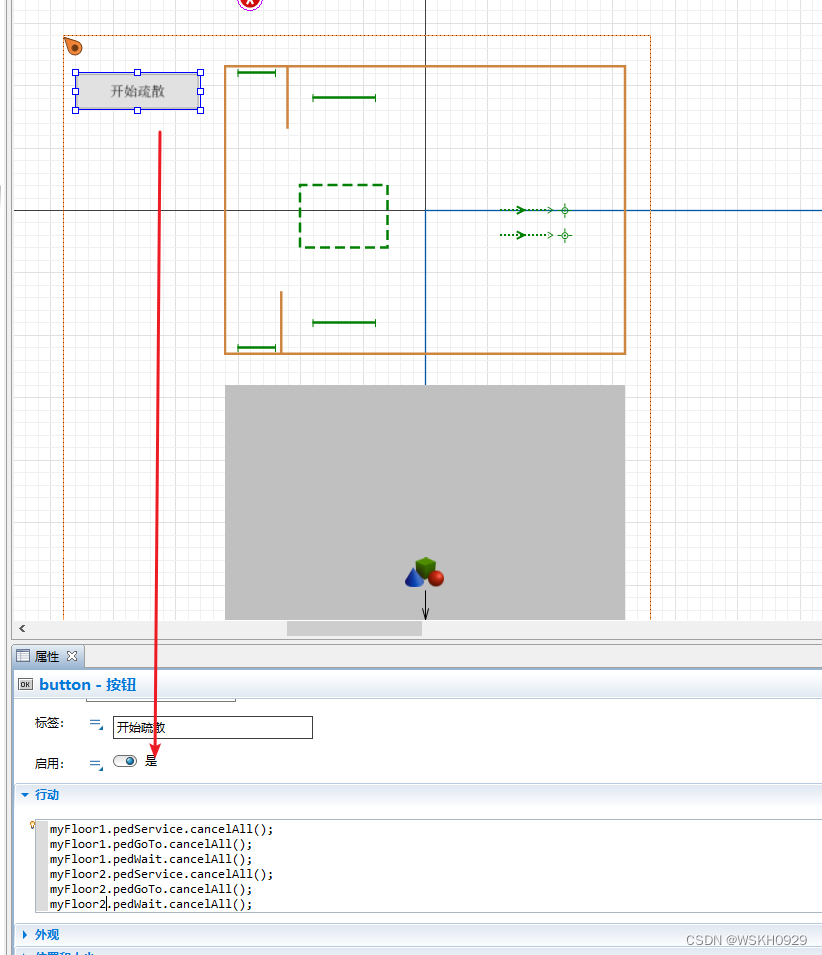

修改疏散按钮的点击事件为

myFloor1.pedService.cancelAll();
myFloor1.pedGoTo.cancelAll();
myFloor1.pedWait.cancelAll();
myFloor2.pedService.cancelAll();
myFloor2.pedGoTo.cancelAll();
myFloor2.pedWait.cancelAll();

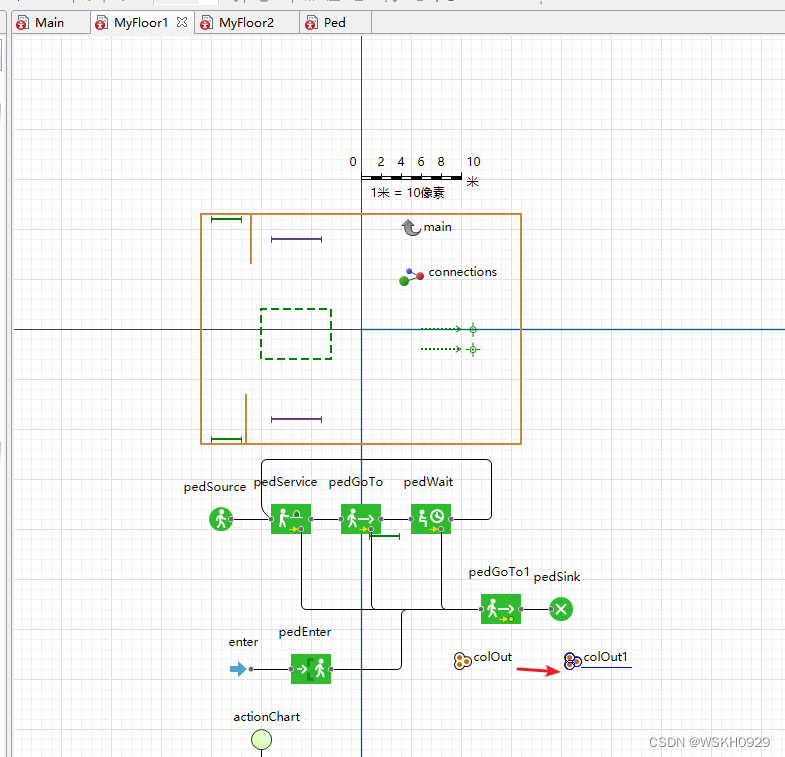

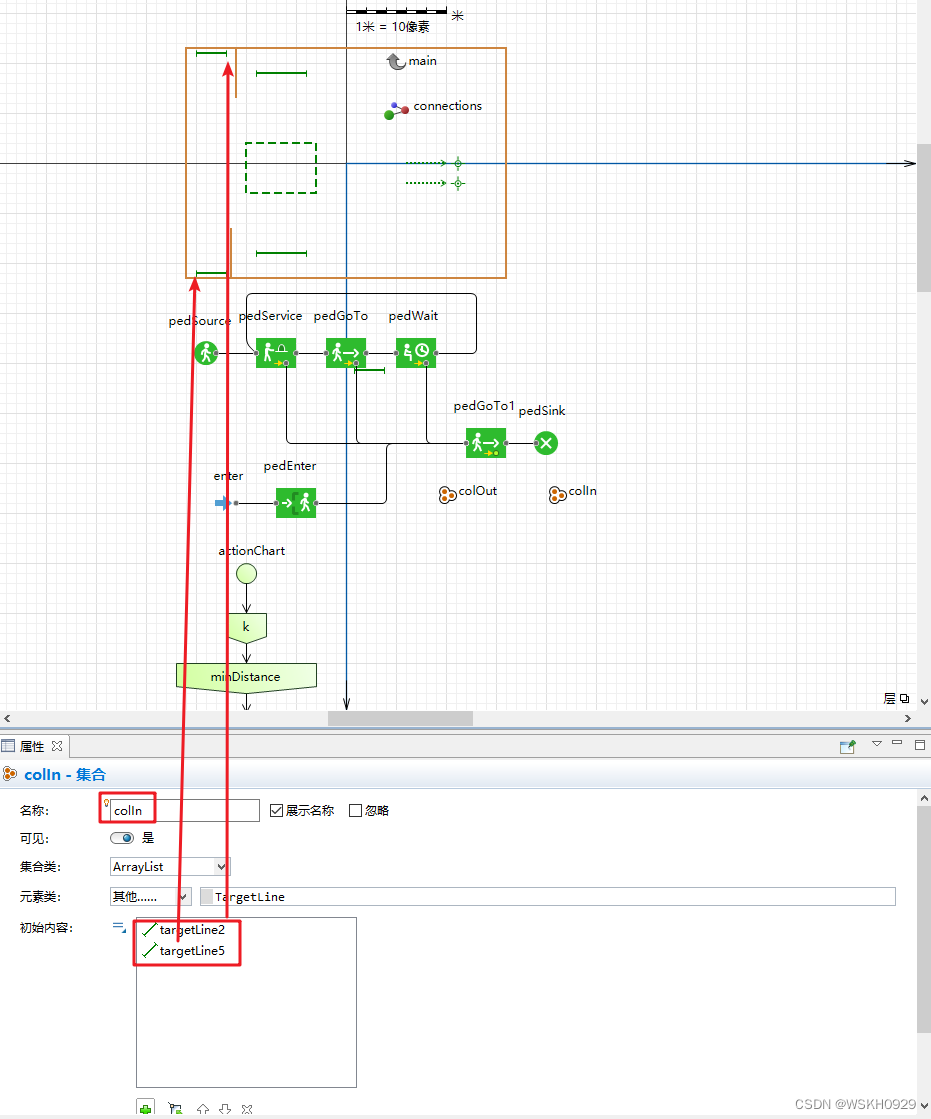

在MyFloor1中，选择colOut，按照Ctrl键移动，复制一个colOut1出来

修改colOut1的属性

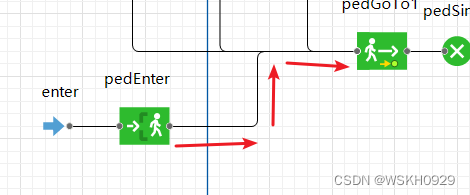

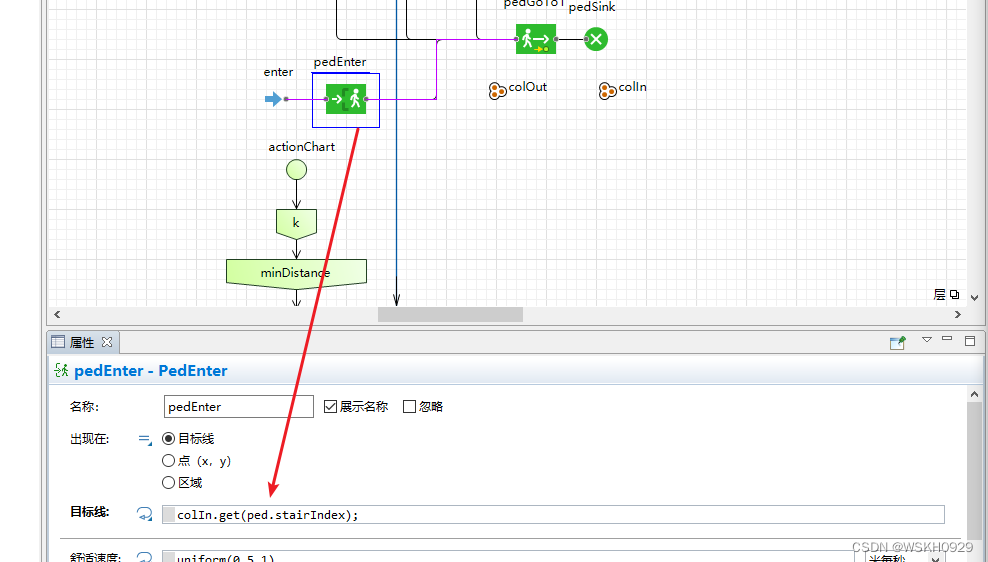

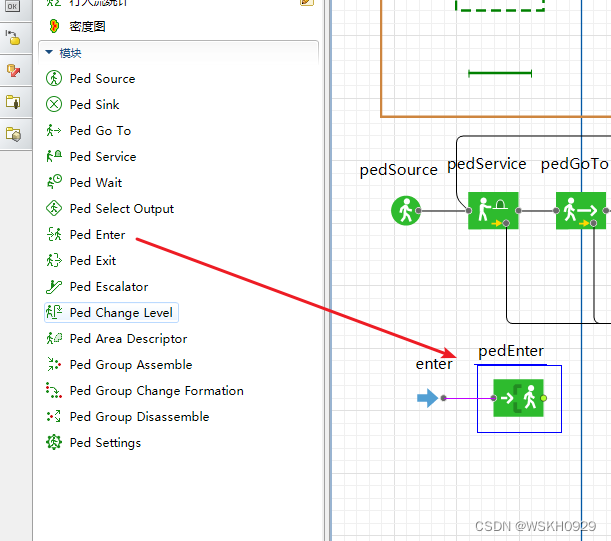

设置pedEnter的目标线：

colIn.get(ped.stairIndex);

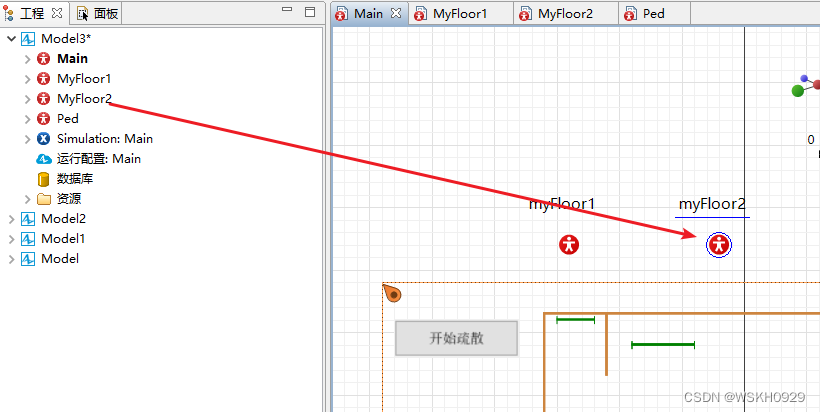

在Main中，把MyFloor2拖拽出来

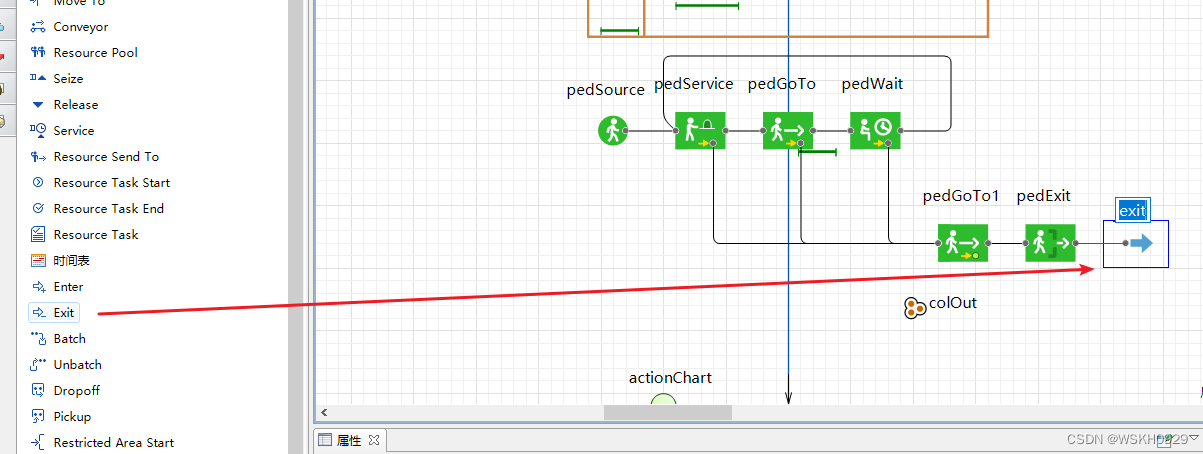

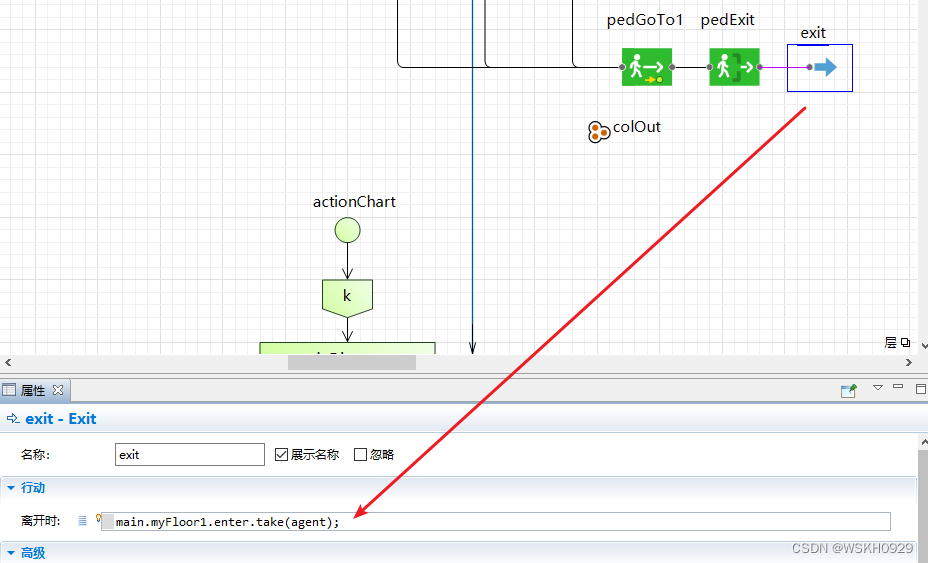

到MyFloor2中，设置exit离开时执行代码：

main.myFloor1.enter.take(agent);

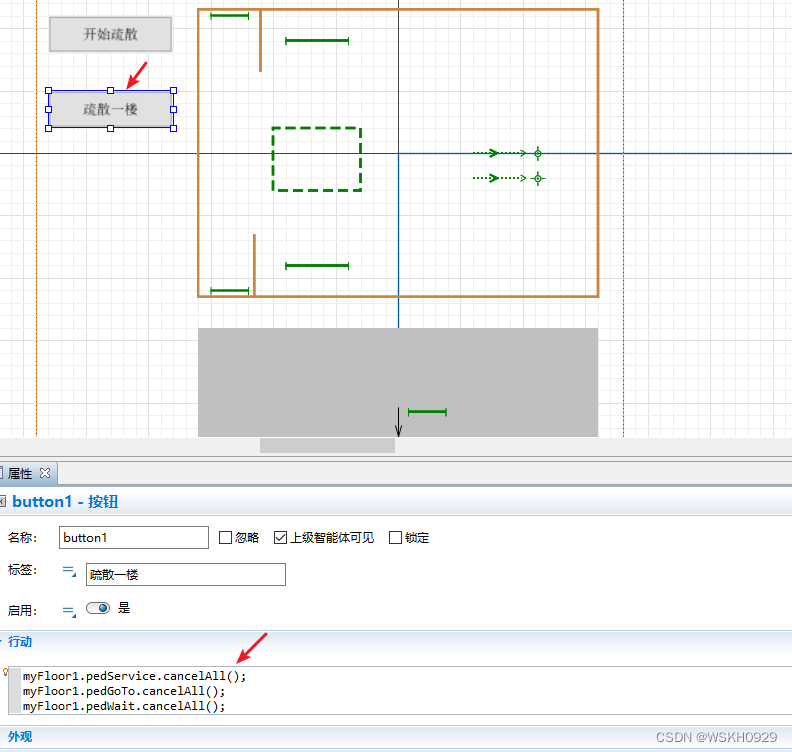

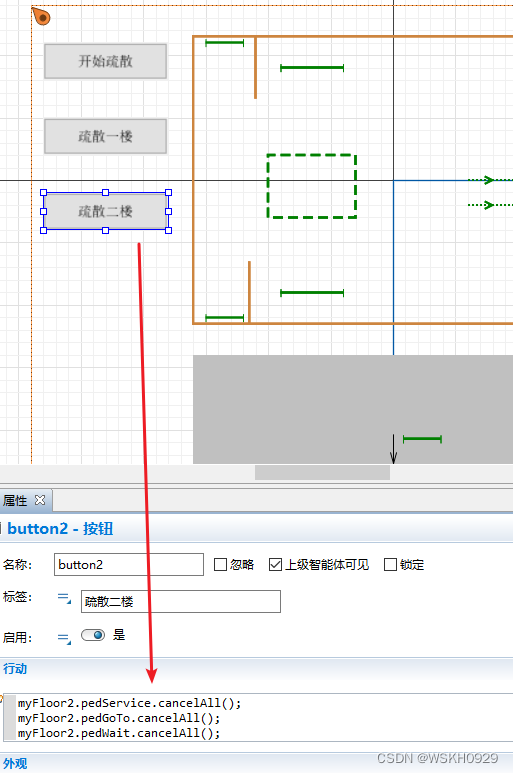

为了实现对一楼和二楼不同的疏散时间，复制之前的按钮，创造两个新按钮分别对一楼和二楼进行控制

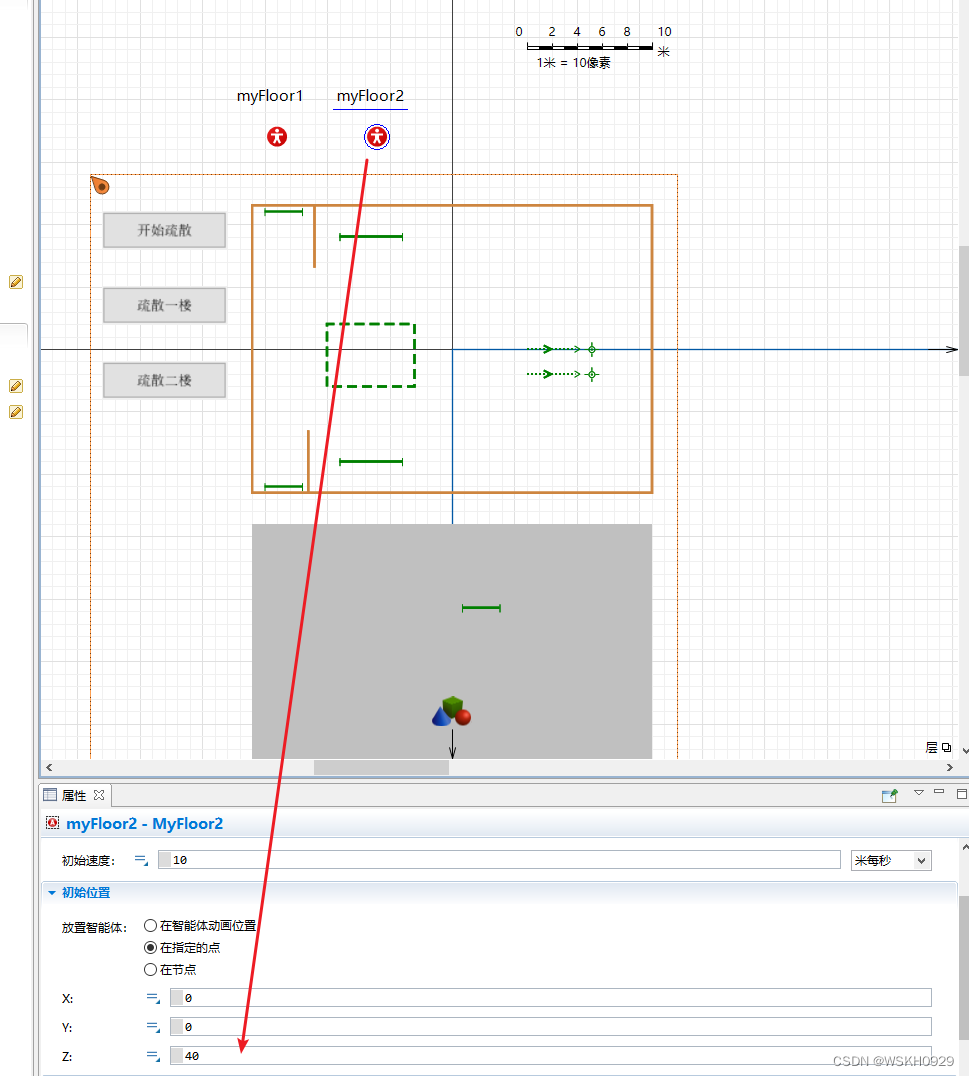

为了区分一楼和二楼，在Main中调整MyFloor2的高度为40

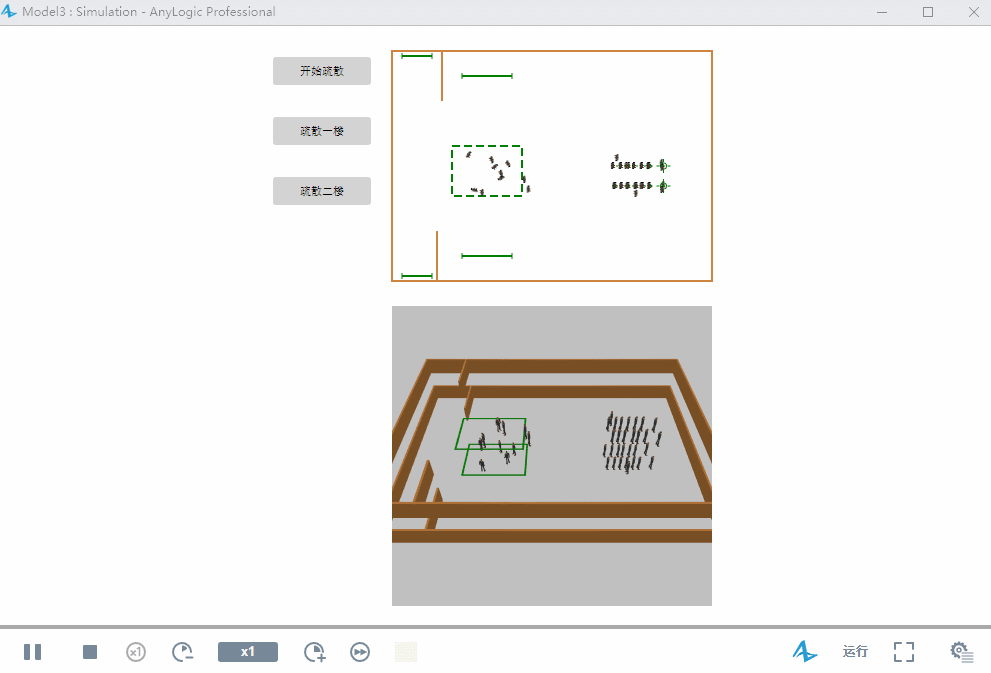

运行查看最终效果

全部疏散的效果

先疏散一楼再疏散二楼

先疏散二楼再疏散一楼
