虹科KPA Automation softPLC是为Linux、Xenomai、INtime、Windows等实时操作系统开发PLC的编程环境，适合需要使用IEC61131-3和PLCopen标准的控制技术和进行PLC编程的用户。本篇文章将帮助您创建和使用IEC语言开发的函数和功能块。

Automation softPLC Studio 命名规则：
• 用IEC 语言编写的函数称为子程序。
• 使用IEC> 语言开发的功能块称为UDFB。
• UDFB 代表“用户定义功能块”

本文档适用于 Automation softPLC Studio 1.0 或更高版本。 Automation softPLC Studio 需要安装在 Windows PC 上。

1. 创建和使用子程序

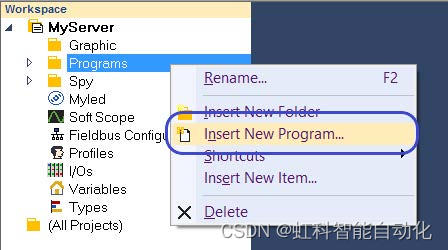

1.1从工作区的菜单中单击插入新程序
在这里插入图片描述

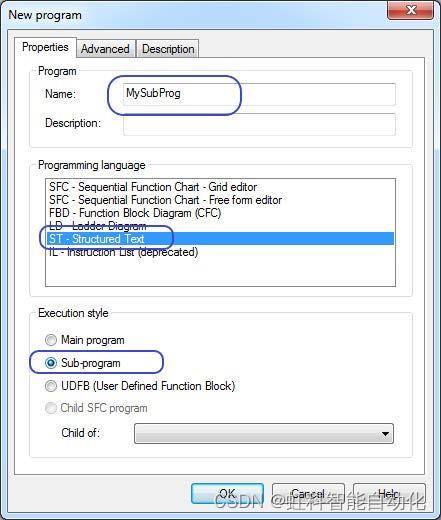

1.2其命名后选择你想要的语言，注意这个语言不能是SFC。

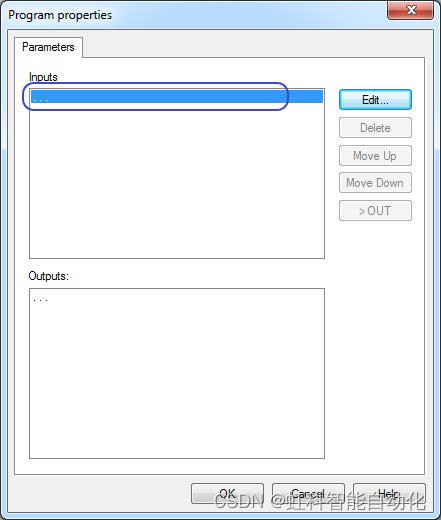

1.3单击确定后会打开另一个对话框来让您定义子程序的输出和输出
在这里插入图片描述

1.4使用工作区的菜单来修改参数。
在这里插入图片描述

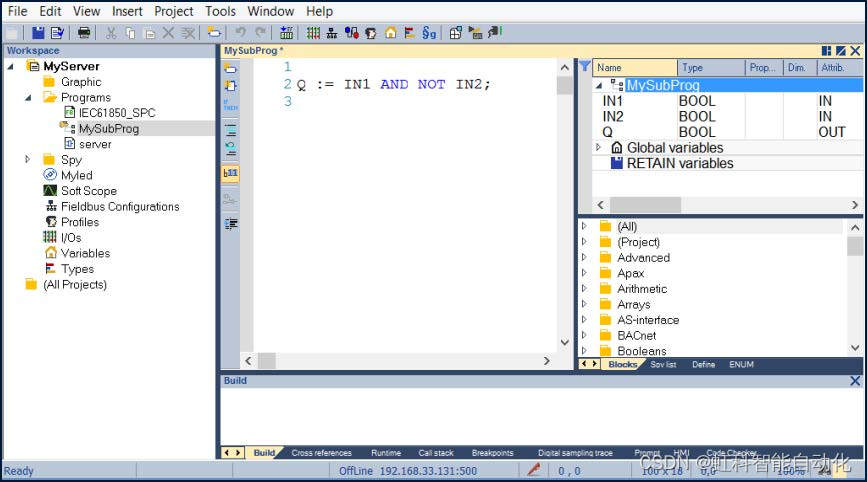

1.5在局部变量编辑器中，您仍然能看到这些参数，并可以进行补充或修改。
在这里插入图片描述

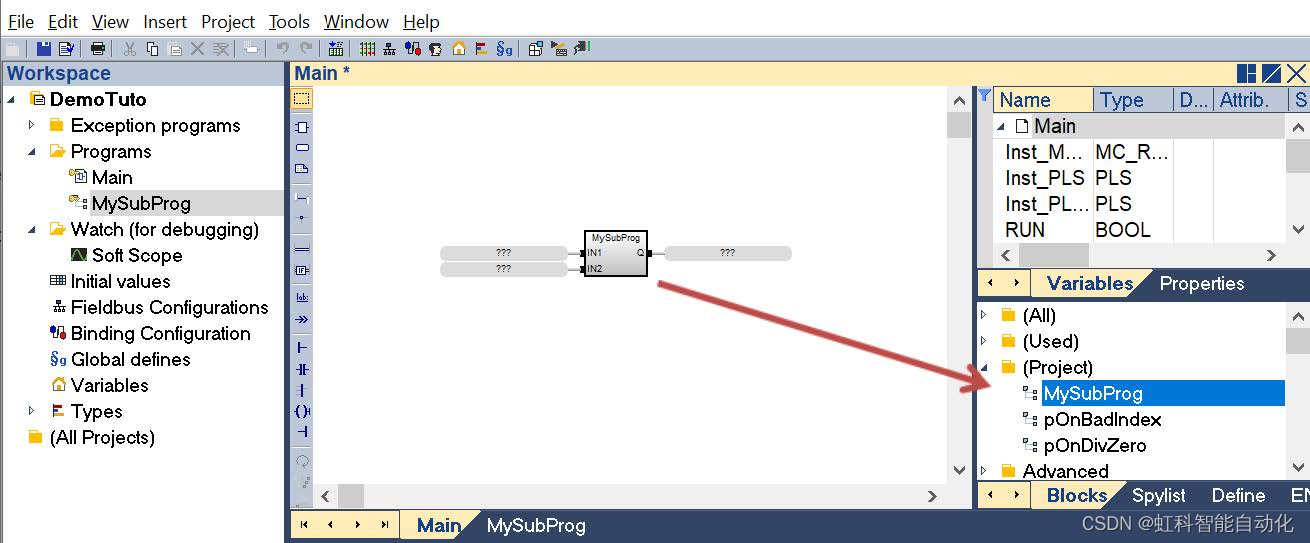

1.6完成以上设置后，子程序即可被其他POU中调用出来。
在这里插入图片描述
图：Blocks中的子程序示例
