计算机组成原理期末复习第三章-2（唐朔飞）

在这里插入图片描述

✨欢迎关注🖱点赞🎀收藏⭐留言✒

🔮本文由京与旧铺原创，csdn首发！

😘系列专栏：java学习

💻首发时间：🎞2022年11月23日🎠

🀄如果觉得博主的文章还不错的话，请三连支持一下博主哦

🎧作者是一个新人，在很多方面还做的不好，欢迎大佬指正，一起学习哦，冲冲冲

🎀🎀🎀今日分享：你可以拥有一段糟糕的经历，但是不能放纵自己过糟糕的人生。命运只负责洗牌，出牌的永远是我们自己

🐱‍💻导航小助手

🥼3.4总线结构

🤗总线结构举例

在这里插入图片描述
总线结构通常可分为单总线结构和多总线结构两种
在这里插入图片描述

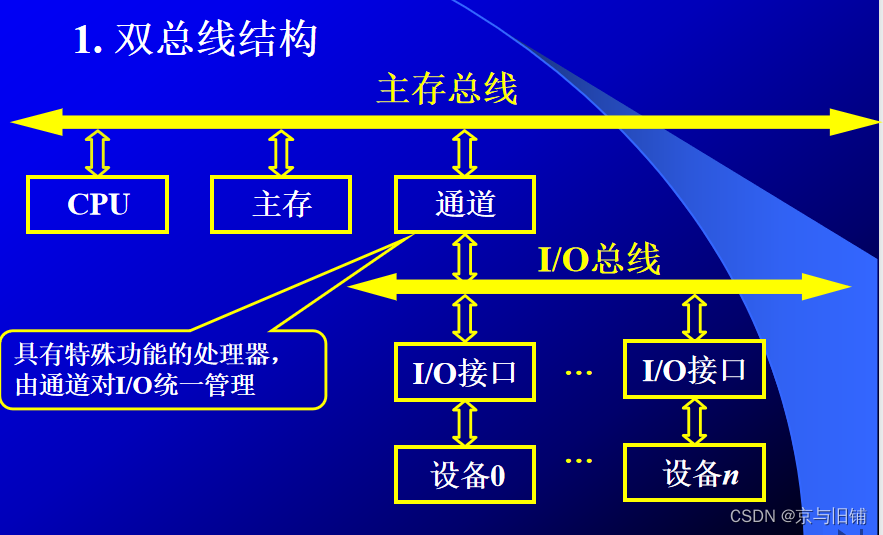

图中通道是一个具有特殊功能的处理器，CPU将一部分功能下放给通道，使其对I/O设备具有统一管理的功能
如果将速率不同的I/O设备进行分类，然后将它们连接在不同的通道上，那么计算机系统的工作效率会更高，由此发展为多总线结构
在这里插入图片描述

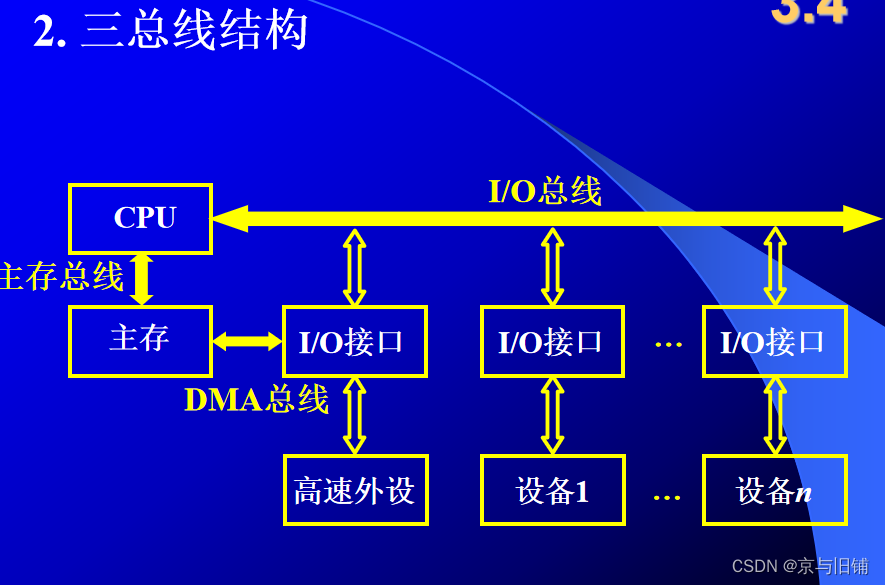

在三总线结构中，任一时刻只能使用一种总线
在这里插入图片描述

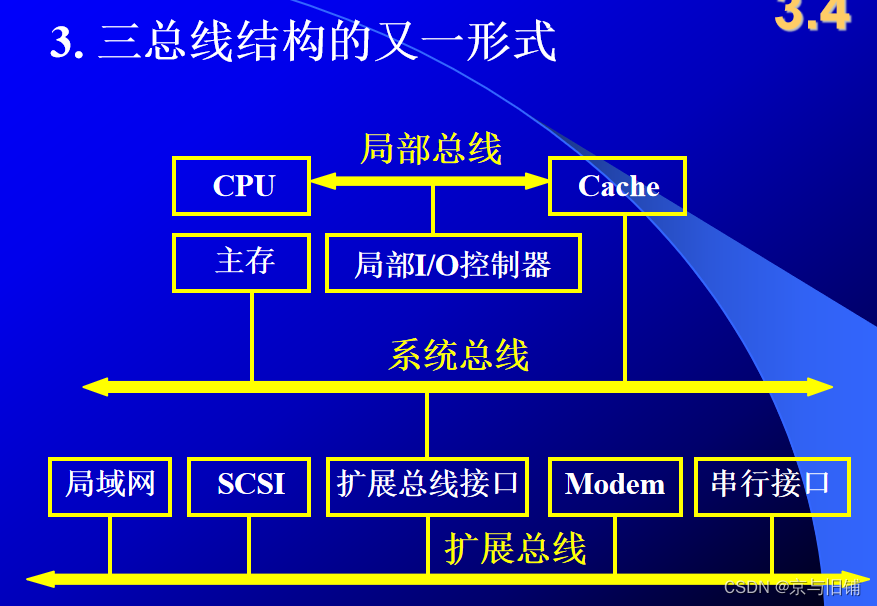

多了一条 拓展总线，通过拓展总线接口与系统总线相连，由此便可实现这两种总线之间的信息传递，可见其系统的工作效率明显提高
在这里插入图片描述
四总线结构包括高速总线和拓展总线，低速总线通过拓展总线接口和高速总线连接

🤩总线结构举例

在这里插入图片描述

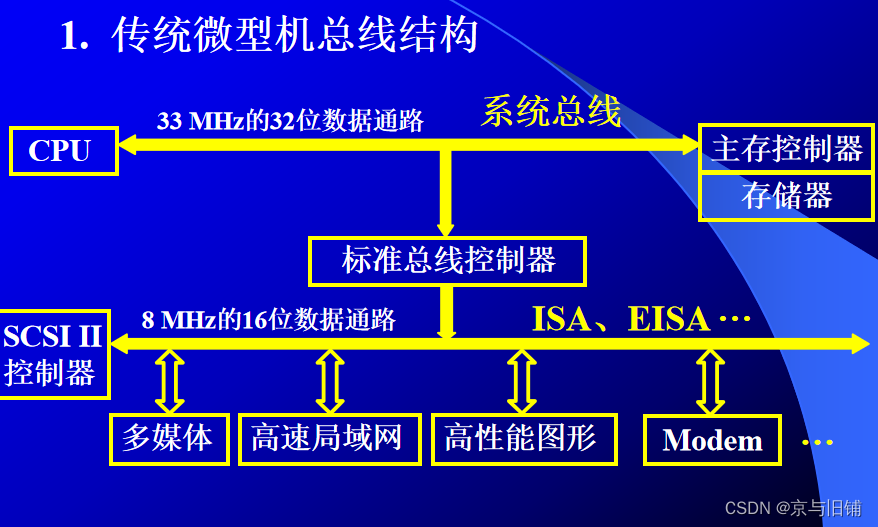

缺点：没有区分高低速I/O设备
在这里插入图片描述

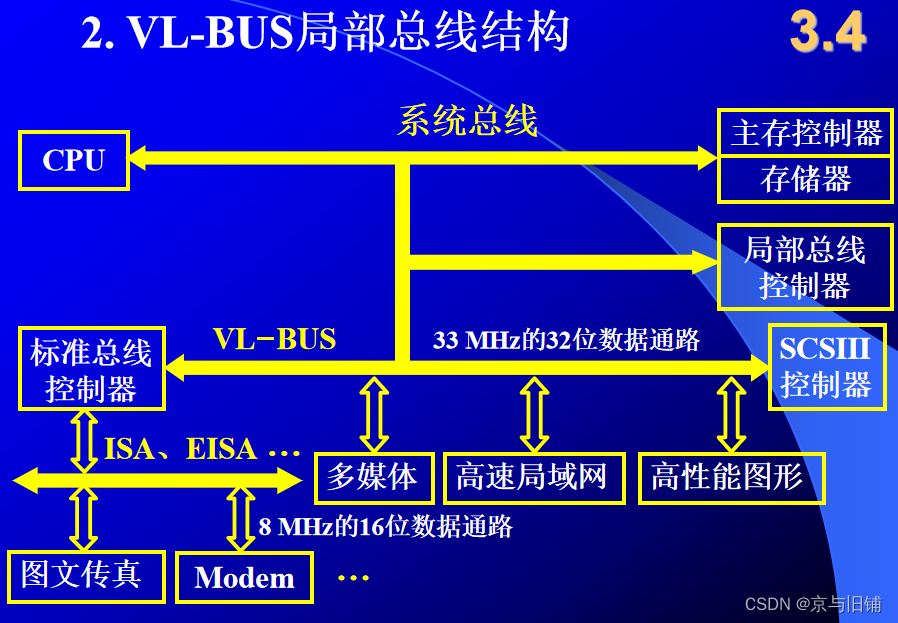

缺点：VESA总线与486匹配最佳，难于支持功能更强的CPU
在这里插入图片描述

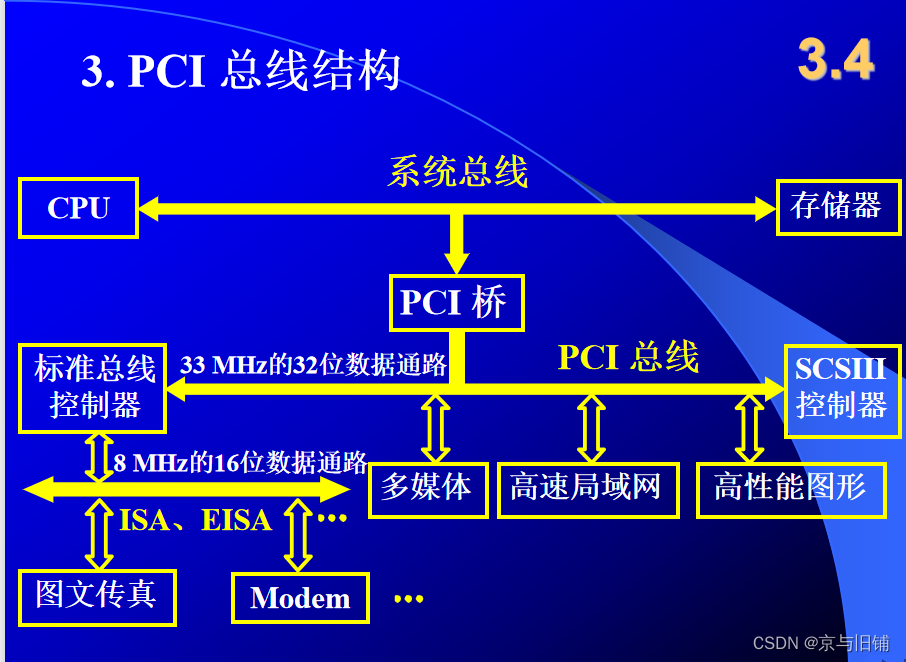

这种结构使CPU总线与PCI总线相互隔离，具有更高的灵活性，可以支持更多的高速运行设备，而且具有即插即用的特性，当总线驱动能力不足时，可以采用多层结构

😪3.5总线控制

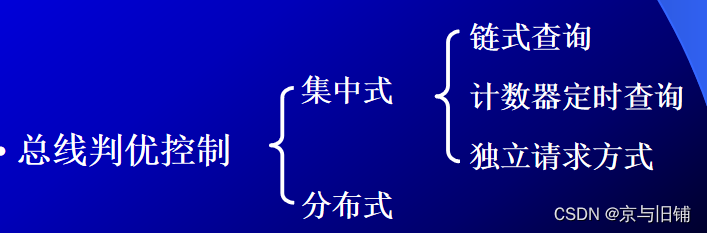

1.总线判优控制
1.基本概念
主设备（模块） 对总线有控制权
从设备（模块） 响应从主设备发来的总线命令
在这里插入图片描述
