RCWL0516微波雷达传感器驱动

接近感应是入侵警报、电灯开关以及其他家庭和工业自动化应用的常见应用。电子工业中使用了多种接近检测方法。最常见的方法是使用 PIR 传感器，它可以感应由温暖的身体引起的环境红外辐射的变化。其他常见的方法包括使用反射的超声波或光束，其中入侵物体将光束反射回其源，在此测量发射和接收之间的时间延迟以计算到物体的距离。

在本文中，将介绍另一种使用微波和多普勒效应进行接近检测的方法。尽管这听起来很先进，其实是使用称为 RCWL-0516 的廉价传感器轻松完成的。

1、RCWL0516介绍

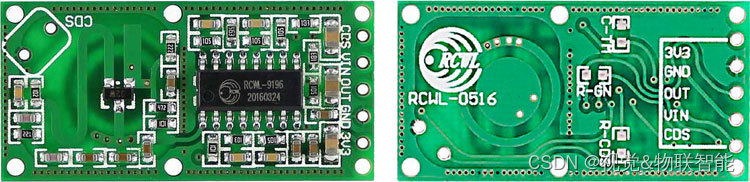

RCWL-0516 微波雷达传感器模块旨在替代广泛用于防盗报警器和安全灯的常见 PIR 运动传感器。与 PIR 传感器一样，该传感器也仅检测其检测范围内的运动。但该传感器不是从移动的人身上嗅出黑体辐射，而是使用“微波多普勒雷达”技术来检测移动物体。

在这里插入图片描述

该模块具有灵敏度高、感应距离远、可靠性高、感应角度大、供电电压范围宽等特点，广泛应用于各类人体感应照明、报警等。该模块支持从 4 到 28V DC 的宽输入电压，并配备了 RCWL-9196 芯片 RCWL，互联网上可用的数据非常少。它的灵敏度范围约为 7 米。触发后，其 TTL 电平输出 (OUT) 引脚将从低 (0 V) 切换到高 (3.3 V) 一段有限时间 (2 到 3 s)，然后返回其空闲 (LOW) 状态。

RCWL0516具有如下特性：

电源电压：4–28 VDC
工作频率：~3.2 GHz
