完成设备树属性获取相关实验

通过键名获取数值相关API获取设备树属性

1、要获取的属性如下所示：

/*mynode@0x12345678{

     compatible = "hqyj,mynode";//字符串

     astring="hello 22071";//字符串

     uint  =<0xaabbccdd 0x11223344>;//32位无符号整数

     binarry=[00 0c 29 7b f9 be];//二进制数据

     mixed ="hello",[11 22],<0x12345678>;//字符串，二进制数据。32位无符号整数

  };

*/

2、获取属性的相关API：

①字符串类型属性获取API：

int of_property_read_string(const struct device_node *np, const char *propname, const char **out_string)

功能：读取字符串类型的值

参数：

np:节点结构体指针

proname:键名

out_string：指获取到的字符串的首地址

返回值：成功返回0，失败返回错误码

 ②获取32位无符号整型的值：

int of_property_read_u32_index(const struct device_node *np, const char *propname, u32 index, u32 *out_value)

功能：获取32位无符号整型的值

参数：

np:节点结构体指针

propname:键名

index:索引号

out_value:获取到的值

返回值：成功返回0，失败返回错误码

 ③获取32位无符号整型数组

int of_property_read_variable_u32_array(const struct device_node *np, const char *propname, u32 *out_values, size_t sz_min, size_t sz_max)

功能：获取一个u32位数组

参数：

np:节点结构体指针

proname:键名

out_values：存放数据的数组名

sz_min:期待读取到的元素的最小个数

sz_max:期待读取到元素的最大个数

返回值：成功返回读取到的个数，失败返回错误码

④获取无符号8位类型的数组

int of_property_read_variable_u8_array(const struct device_node *np, const char *propname, u8 *out_values, size_t sz_min, size_t sz_max)

作用：读取u8类型的数组

参数：

np:节点结构体指针

proname:键名

out_values：存放数据的数组名

sz_min:期待读取到的元素的最小个数

sz_max:期待读取到元素的最大个数

返回值：成功返回读取到的个数，失败返回错误码

 int of_property_read_u8_array(const struct device_node *np, const char *propname, u8 *out_values, size_t sz)

作用：读取u8类型的数组

np:节点结构体指针

proname:键名

out_values：存放数据的数组名

sz:数组成员的个数

返回值：成功返回0，失败返回错误码

 3、设备树实现代码如下所示：

#include
#include
#include/*mynode@0x12345678{compatible = "hqyj,mynode";//字符串astring="hello 22071";//字符串uint  =<0xaabbccdd 0x11223344>;//32位无符号整数binarry=[00 0c 29 7b f9 be];//二进制数据mixed ="hello",[11 22],<0x12345678>;//字符串，二进制数据。32位无符号整数};
*/
struct property *pr;
struct device_node *node;
int len,i,ret;
unsigned int val;
unsigned int array[2];
unsigned char brr[6];
const char *str;static int __init mycdev_init(void)
{node = of_find_node_by_path("/mynode@0x12345678");if(NULL==node){printk("of find node by path error\n");return -EFAULT;}printk("of find node by path success\n");//获取compatible属性信息--字符串ret = of_property_read_string(node,"compatible",&str);if(ret){printk("of property read string error\n");return -EFAULT;}printk("value=%s\n",str);//获取astring属性信息--字符串ret = of_property_read_string(node,"astring",&str);if(ret){printk("of property read string error\n");return -EFAULT;}printk("value=%s\n",str);//获取uintu信息--32位无符号整数ret = of_property_read_variable_u32_array(node,"uint",array,2,2);if(ret<0){printk("of property read variable u32 index error\n");return -EFAULT;}printk("value:%#x %#x\n",array[0],array[1]);//获取binarry信息--二进制数据ret = of_property_read_u8_array(node,"binarry",brr,6);if(ret<0){printk("of property read variable u32 index error\n");return -EFAULT;}printk("value:=%#x %#x %#x %#x %#x %#x\n",brr[0],brr[1],brr[2],brr[3],brr[4],brr[5]);//获取mixd信息--字符串，二进制数据，32位无符号整型ret = of_property_read_string(node,"mixed",&str);if(ret){printk("of property read string error\n");return -EFAULT;}printk("value=%s ",str);ret = of_property_read_u8_array(node,"mixed",brr,8);if(ret<0){printk("of property read variable u32 index error\n");return -EFAULT;}printk("%#x %#x ",brr[6],brr[7]);ret = of_property_read_u32_index(node,"mixed",2,&val);if(ret<0){printk("of property read u32 index error\n");return -EFAULT;}printk("%#x\n",val);return 0;
}
static void __exit mycdev_exit(void)
{}
module_init(mycdev_init);
module_exit(mycdev_exit);
MODULE_LICENSE("GPL");

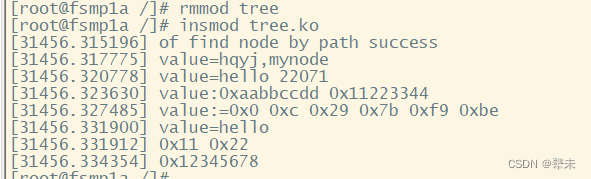

 4、实验现象
