VLAN支持ipv6的交换机和虚机配置

• 前言
• 一、创建VLAN网络并配置交换机
• • 1.规划并在OpenStack上创建 VLAN网络
  • 2.在交换机上配置VLAN
• 二、Ubuntu虚机配置
• • 1.创建虚机
  • 2.在OpenStack上查看port
  • 3.登录虚机配置网卡
  • • 3.1登录虚机后，发现虚机没获取到openstack上对应port的ipv6地址。
    • 3.2进入网卡配置目录，虚机里没有配置静态IP
    • 3.3给网卡配置ipv6地址
    • 3.4验证ipv6虚机连通性
• 总结

前言

本文主要介绍OpenStack VLAN网络支持ipv6的交换机和虚机配置。
简单说下（下面创建ipv6 subnet会用到）
neutron支持ipv6，有2个重要的属性
1、ipv6_address_mode用于客户端如何获取ipv6地址
2、ipv6_ra_mode用于在子网内路由器的通告，用icmpv6报文来实现，type为134的报文

这2个属性都可以设置下面三个值
1、slaac，无状态地址自动配置，客户端通过路由器返回的RA消息配置本地地址
2、dhcpv6-stateful，ip地址和dns等信息从dhcp服务器获取
3、dhcpv6-stateless，ip地址从路由器RA消息获取，dns等信息从dhcp服务器获取

我们目前支持的是dhcpv6-stateful+dhcpv6-stateful

一、创建VLAN网络并配置交换机

1.规划并在OpenStack上创建 VLAN网络

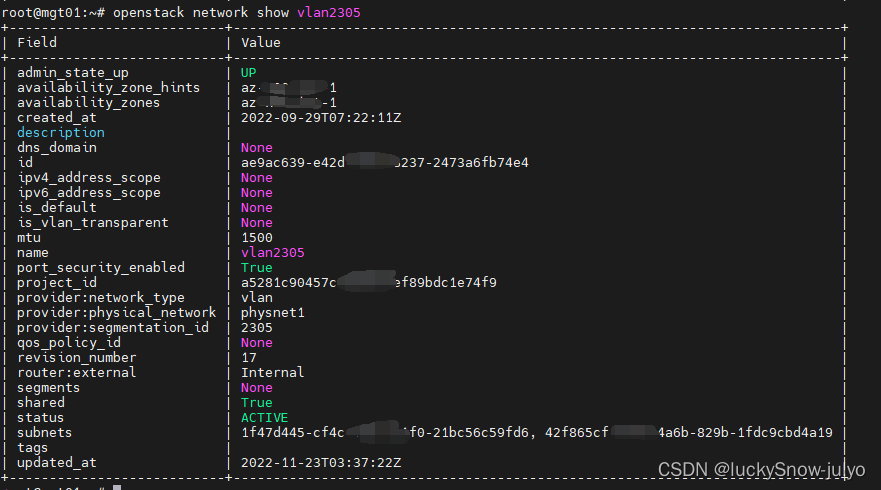

首先在OpenStack上创建一个VLAN网络，VLAN号为2305，如下图所示：

openstack network create vlan2305 --provider-network-type vlan --project test01 --provider-physical-network physnet1 --provider-segment 2305 --availability-zone-hint az-1

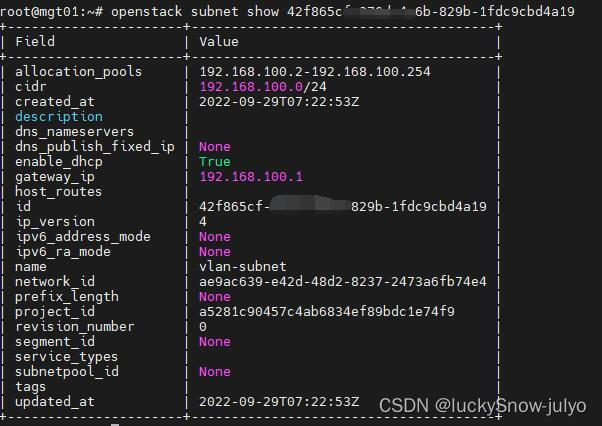

VLAN2305下有两个子网，vlan-subnet和ipv6-subnet，如下图所示：

openstack subnet create --project test01 --subnet-range 192.168.100.0/24 --gateway 192.168.100.1  --network vlan2305 vlan-subnet

ipv6-subnet网络开启dhcpv6-stateful+dhcpv6-stateful

openstack subnet create --project inspurtest10 --ip-version 6 --subnet-range 2402::/64 --gateway 2402::1 --network vlan2305 --ipv6-ra-mode dhcpv6-stateful --ipv6-address-mode dhcpv6-stateful  ipv6-subnet

2.在交换机上配置VLAN

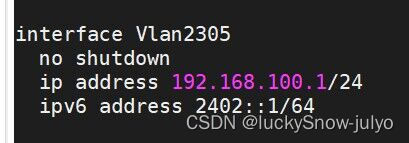

配置network对应的vlan号和两个子网的网段。

二、Ubuntu虚机配置

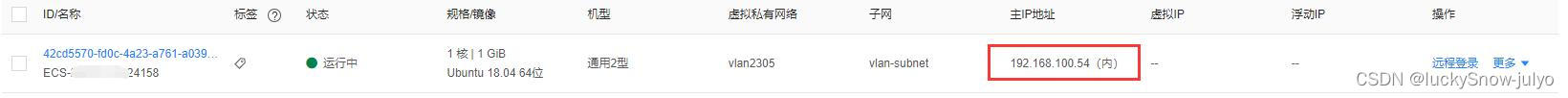

1.创建虚机

2.在OpenStack上查看port

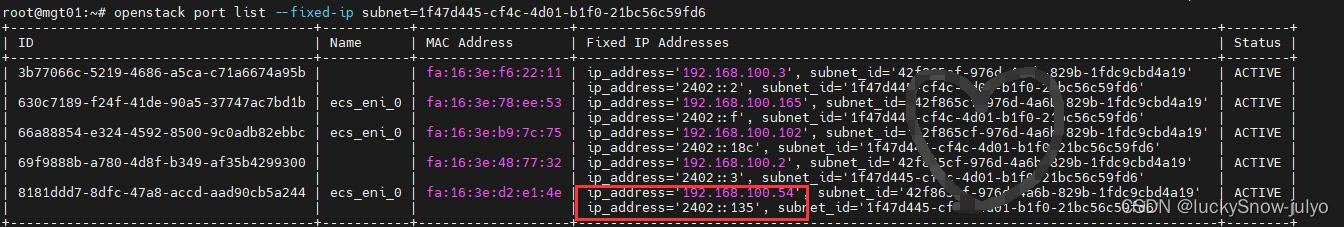

可以看到虚机绑定的port信息如下：port绑定了两个IP，一个v4地址 192.168.100.54，一个v6地址2402::135

3.登录虚机配置网卡

3.1登录虚机后，发现虚机没获取到openstack上对应port的ipv6地址。

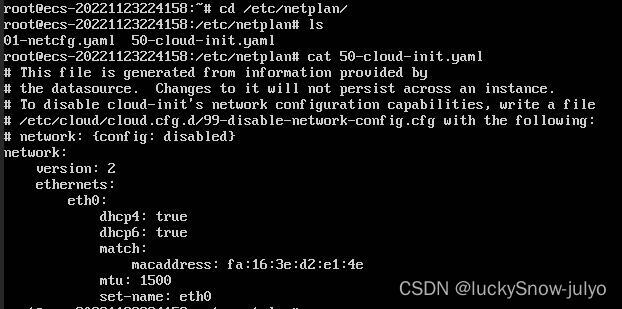

3.2进入网卡配置目录，虚机里没有配置静态IP

cd /etc/netplan/

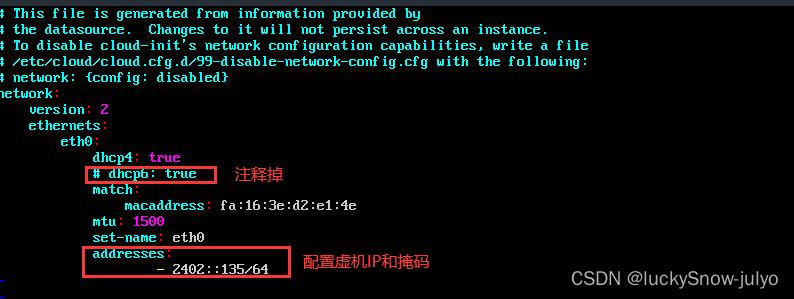

3.3给网卡配置ipv6地址

vi 50-cloud-init.yaml

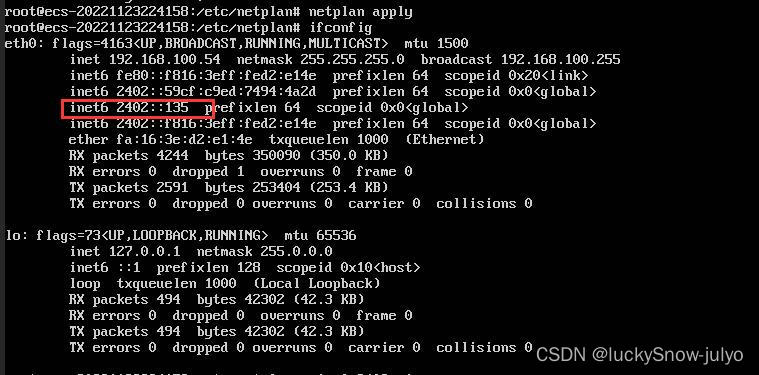

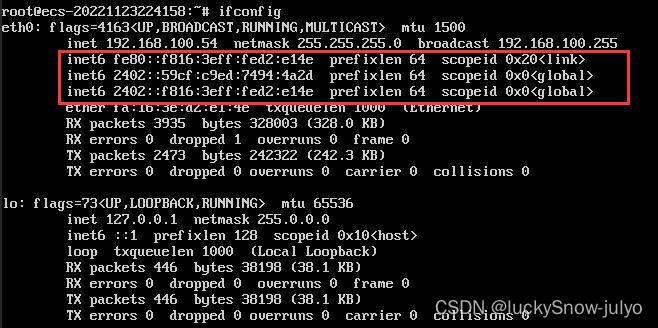

执行netplan apply使网卡配置生效，如下图所示：虚机获取到了ipv6地址。

netplan apply

3.4验证ipv6虚机连通性

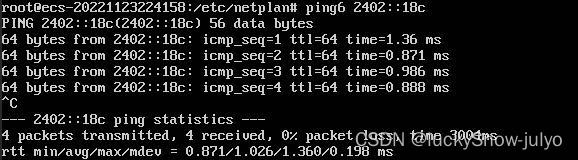

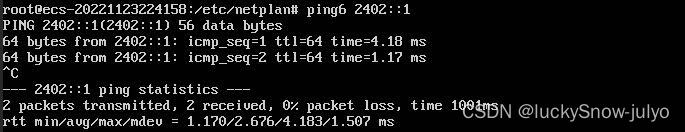

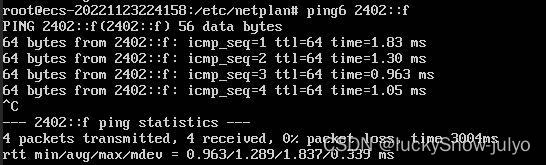

如下图所示：虚机ping网关和同子网的虚机的内网IP都可以互通。

总结

以上就是今天要讲的内容，本文主要介绍OpenStack VLAN网络支持ipv6的交换机和虚机配置，了解OpenStack创建VLAN的命令、虚机的网卡配置和ipv6虚机的连通性验证。
