在实际的许多应用中，我们可能并不一定按照行政区来进行划分区域，比如我们常说江浙一代，我们可以理解江苏和浙江这两个省合在一起，而不是把它们分开。我们有时也说长江三角区，它可能是跨几个省市的一个区域，而不是单纯的一个行政区。又或者，我们常说中原城市群这样的一个概念，它其实是指的在中原的一些城市一起加起来的一个区域。那么我们该如何对这些区域进行统计呢？

Elastic 地图应用带有预定义的区域，使你可以按指标快速可视化区域。比如你可以显示每个省，市，区的统计数据。Elastic 地图还提供绘制你自己的区域地图的功能。 你可以使用你喜欢的任何区域数据，只要你的源数据包含相应区域的标识符即可。

但是，当你的源数据不包含区域标识符时，你如何映射区域呢？ 这就是反向地理编码（reverse gecoding）的用武之地。 反向地理编码是根据要素的位置将区域标识符分配给要素的过程。

在本教程中，你将使用反向地理编码按 Web 流量可视化美国人口普查局联合统计区 (CSA) 区域。你将学到：

• 上传自定义区域。
• 使用 Elasticsearch enrich 处理器进行反向地理编码。
• 创建地图并通过网络流量可视化 CSA 区域

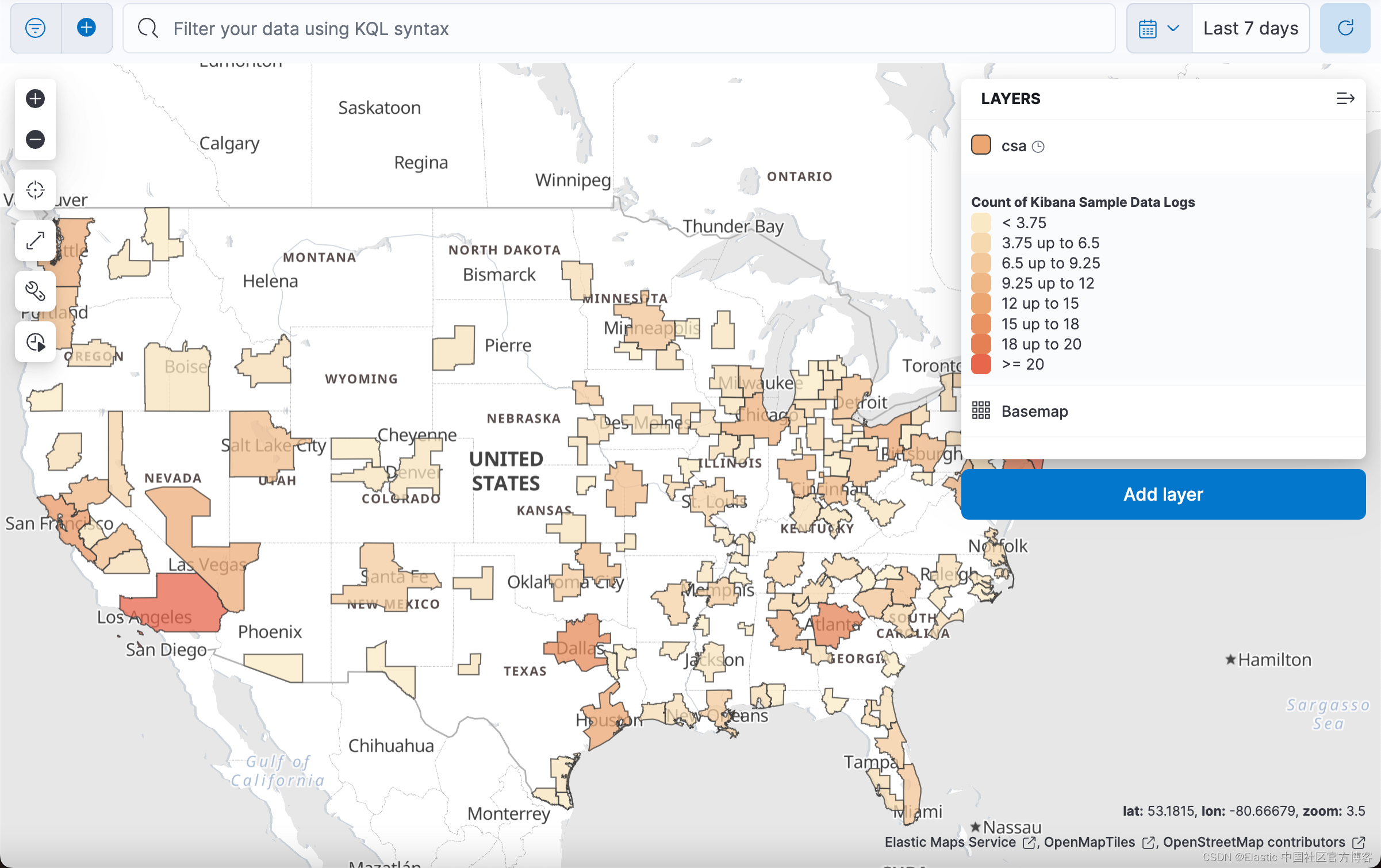

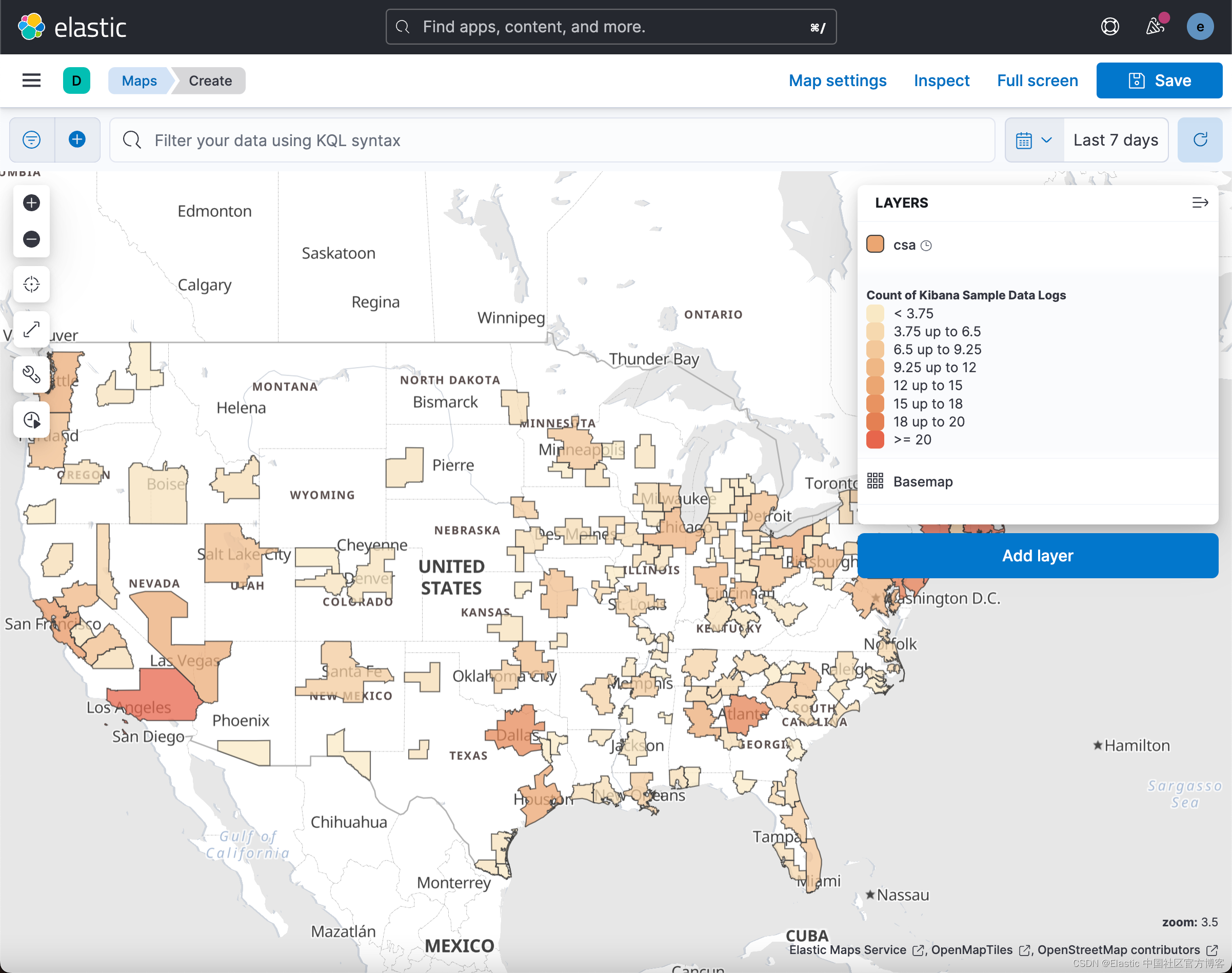

当我们完成了本教程，你将看到如下的一个地图：

很显然在上面的地图中，所显示的 CSA 的各个区域和州的边界是不重合的，但是我们可以显示它们的统计数据。

在如下的展示中，我将使用最新的 Elastic Stack 8.5.2 来进行展示。

使用反向地理编码在地图上显示自定义区域统计数据

索引网络流量数据

GeoIP 是将 IP 地址转换为经度和纬度的常用方法。 GeoIP 在全球城市层面和选定国家/地区的社区层面大致准确。 它不如手机中的实际 GPS 位置好，但它比国家、州或省精确得多。

在今天的教程中，我们将使用 Kibana 自带的 web logs sample data set 来做练习。网络日志样本数据集有经度和纬度。 如果你的网络日志数据不包含经度和纬度，请使用 GeoIP 处理器将 IP 地址转换为 geo_point 字段。

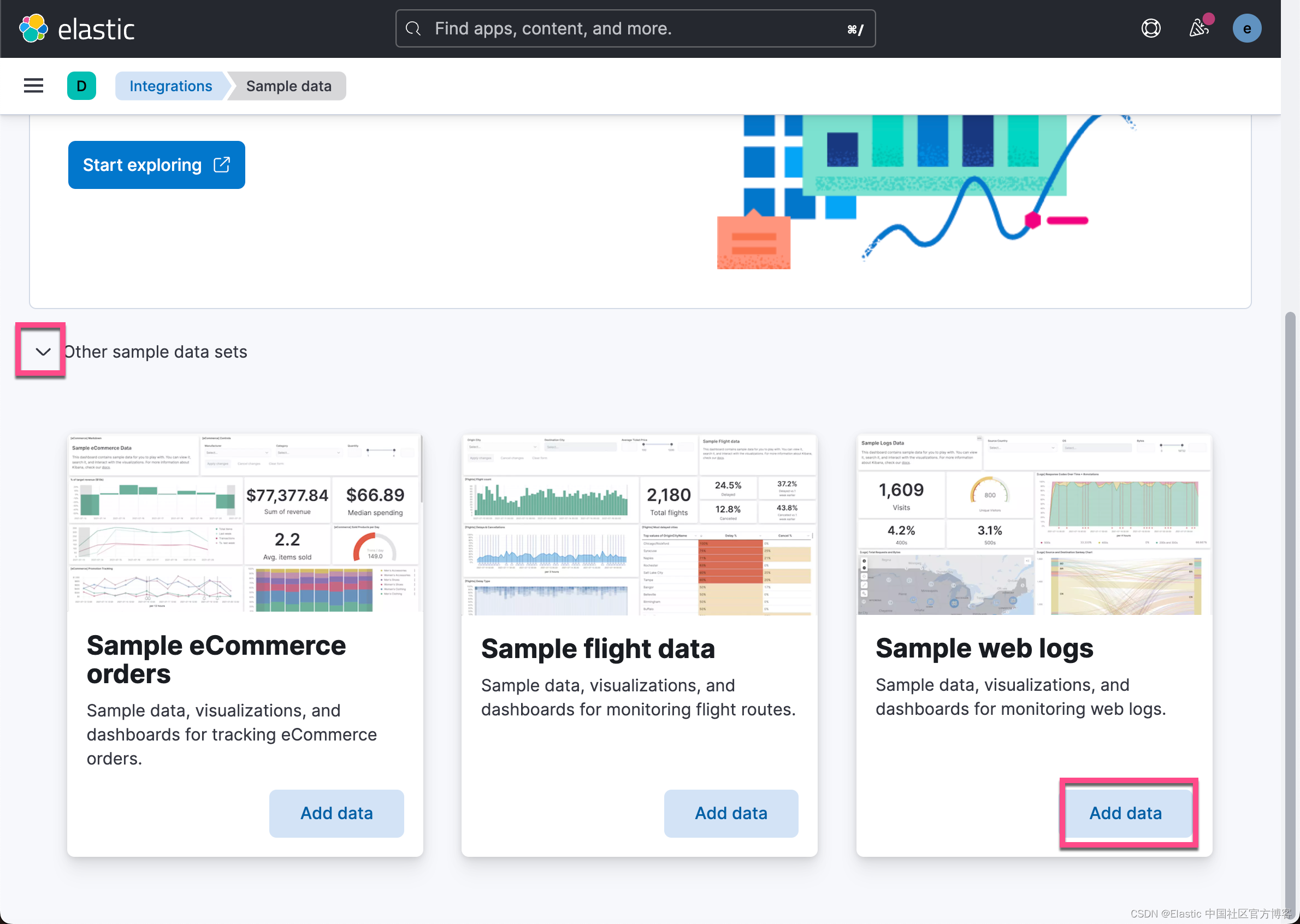

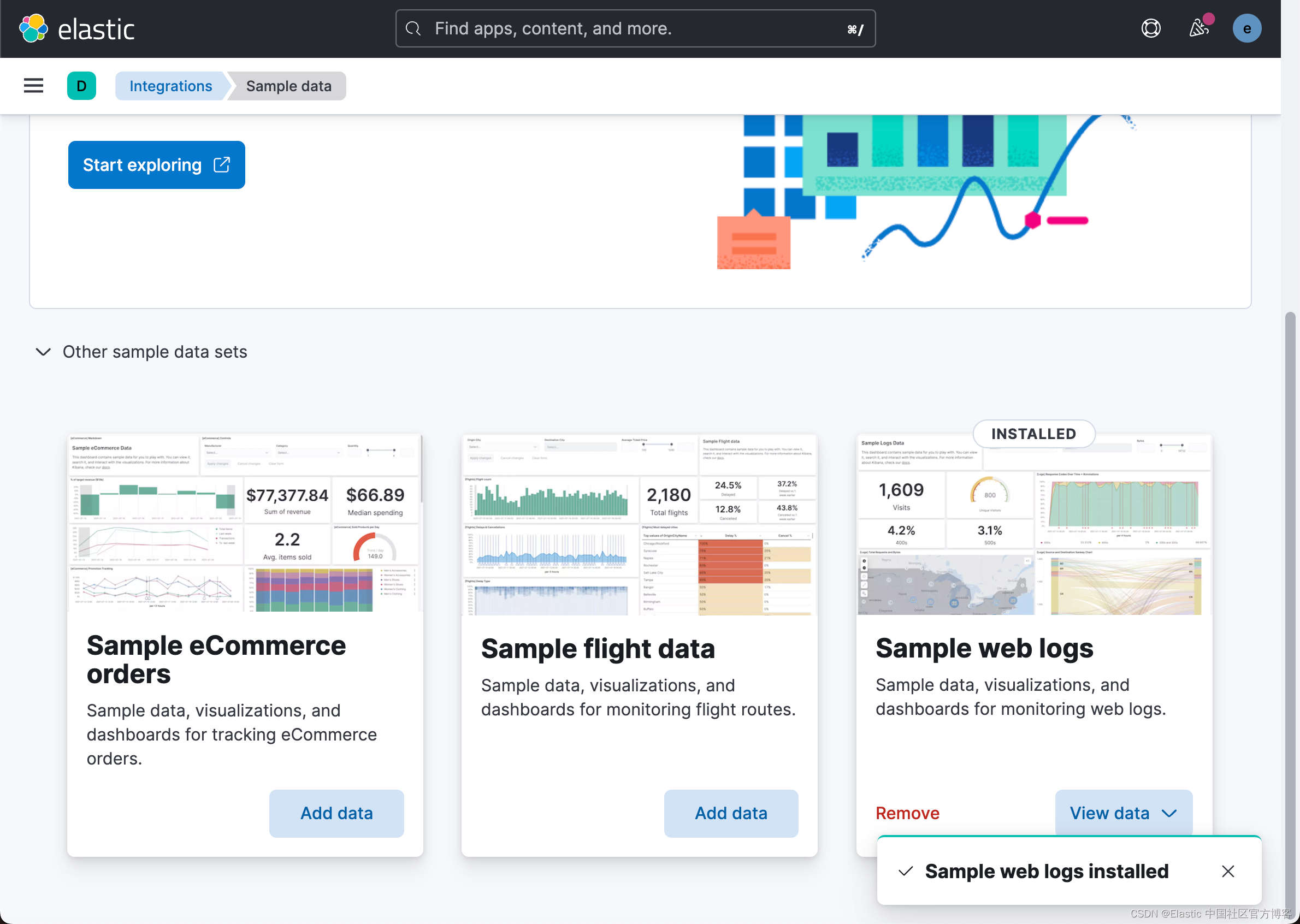

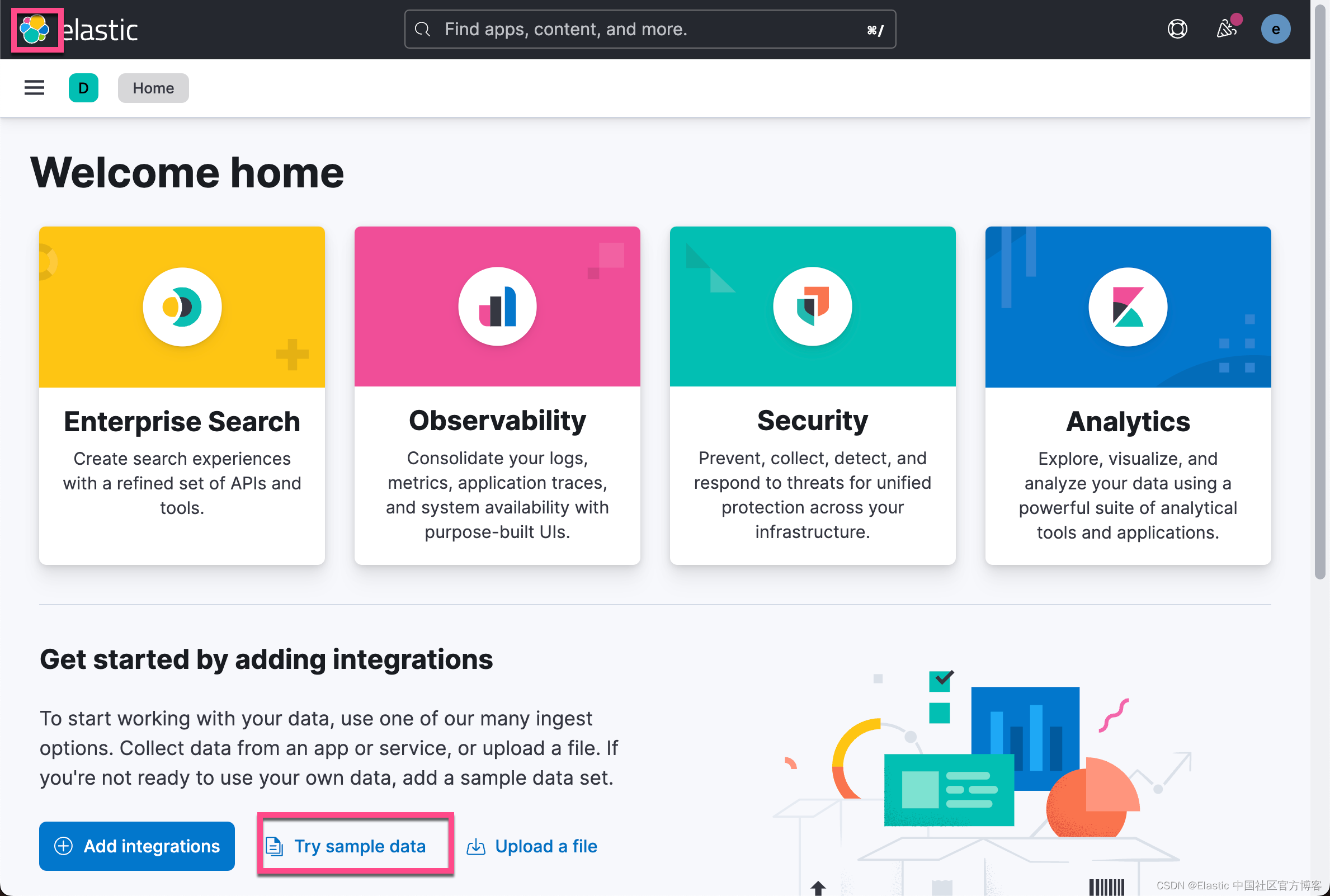

我们按照如下的步骤来安装 sample data set：

这样我们的 Sample web logs 已经被安装好了。它在 Elasticsearch 中生成一个叫做  kibana_sample_data_logs 的索引。

索引联合统计区域 (CSA) 区域

GeoIP 的详细程度对于推动决策制定非常有用。 例如，假设你想根据用户的位置开展营销活动，或者向高管利益相关者展示哪些都市区正在经历流量上升。美国的这种规模通常被人口普查局称为联合统计区 (CSA)。 CSA大致相当于人们如何直观地想到自己居住在哪个城区。 它不一定与州或城市边界重合。CSA 通常共享相同的电信提供商和广告网络。 新的快餐特许经营权扩展到 CSA，而不是特定的城市或自治市。 基本上，同一个 CSA 的人在同一个宜家购物。

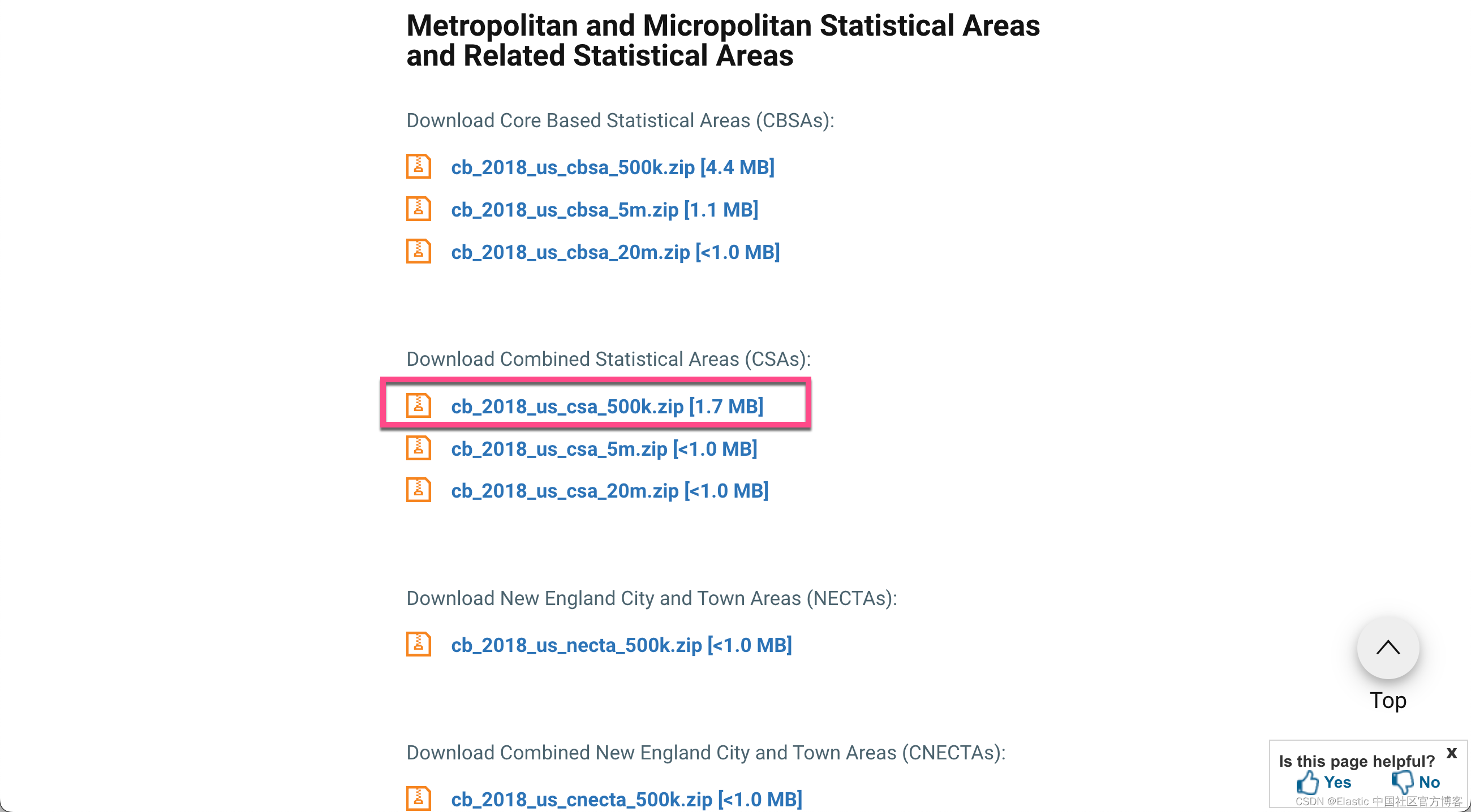

要获取 CSA 边界数据，我们必须访问网站 Census Bureau’s website。然后在该网站下载 cb_2018_us_csa_500k.zip文件。

下载完后，我们对它进行解压缩：

$ pwd
/Users/liuxg/data/custom_regions
$ tree -L 2
.
├── cb_2018_us_csa_500k
│   ├── cb_2018_us_csa_500k.cpg
│   ├── cb_2018_us_csa_500k.dbf
│   ├── cb_2018_us_csa_500k.prj
│   ├── cb_2018_us_csa_500k.shp
│   ├── cb_2018_us_csa_500k.shp.ea.iso.xml
│   ├── cb_2018_us_csa_500k.shp.iso.xml
│   └── cb_2018_us_csa_500k.shx
└── cb_2018_us_csa_500k.zip

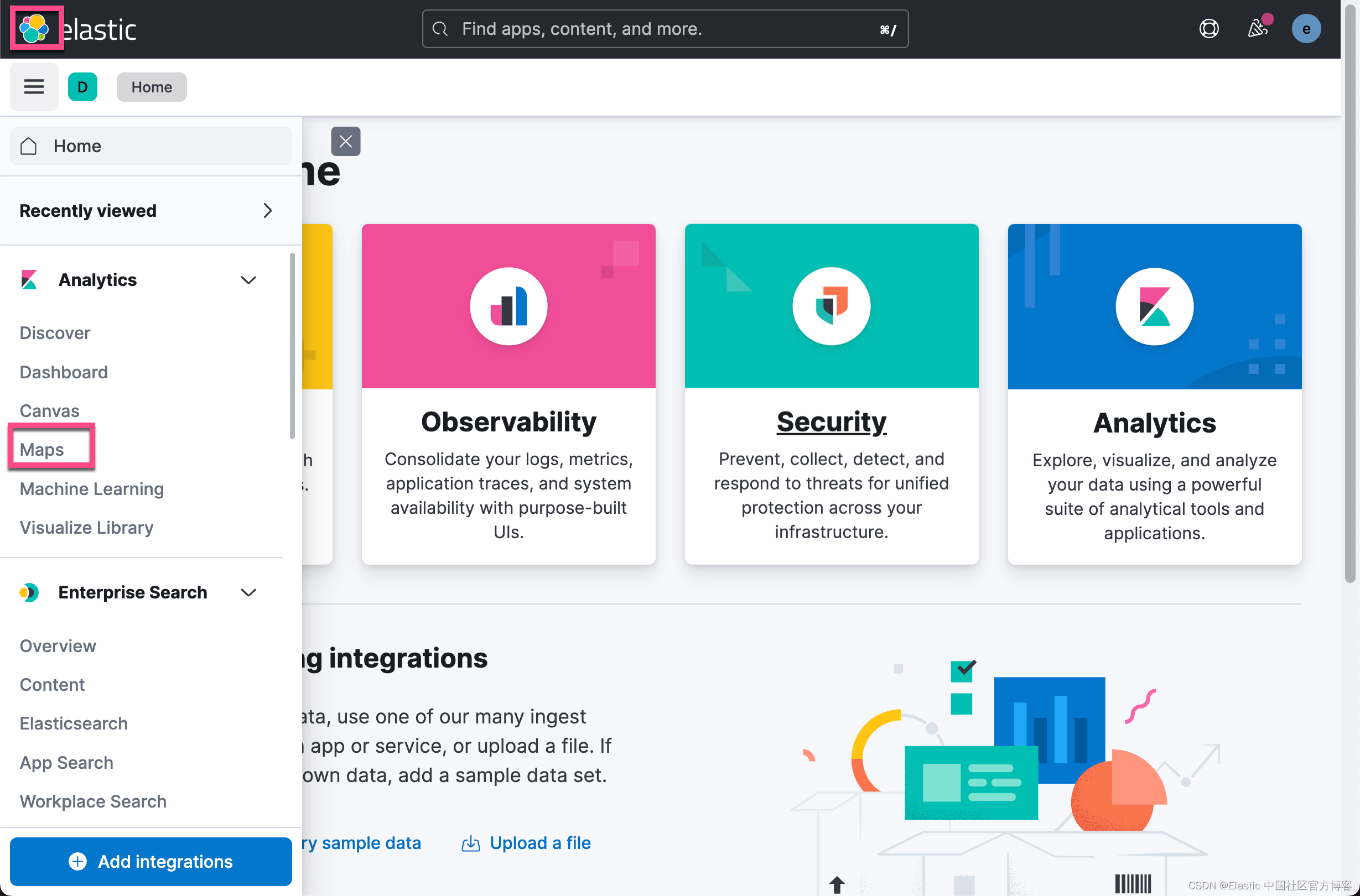

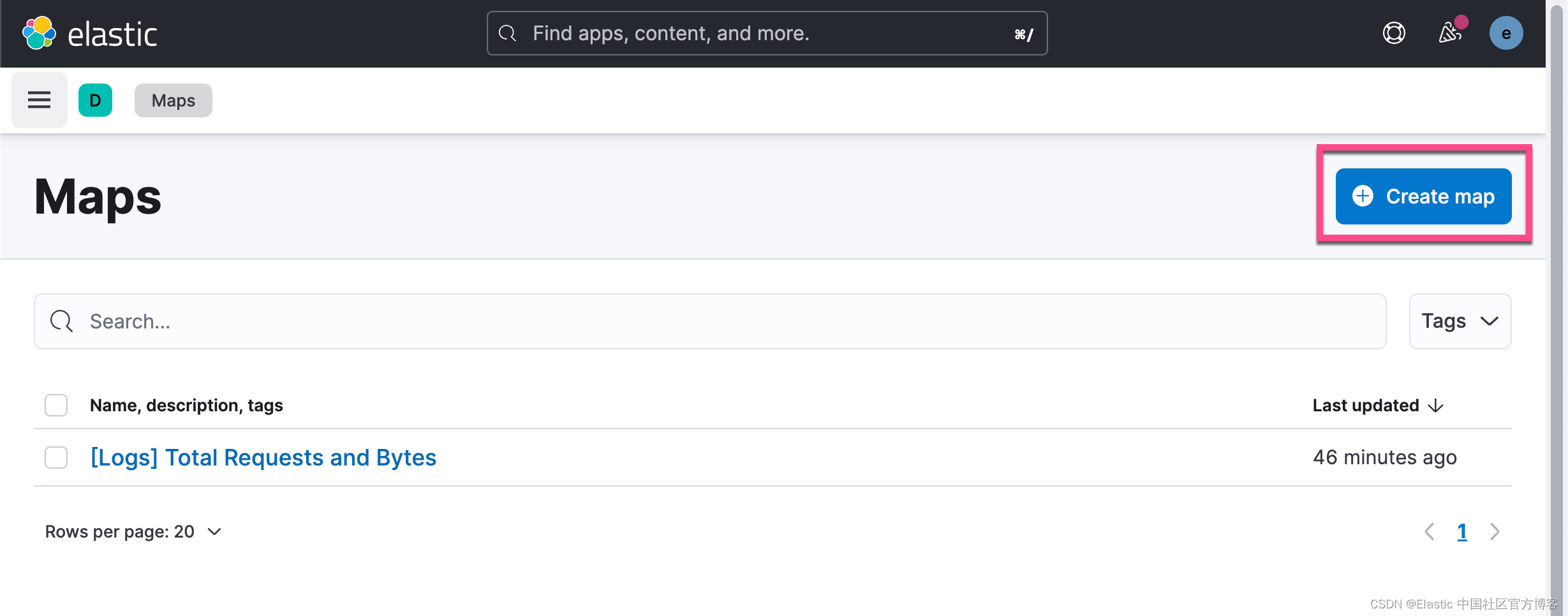

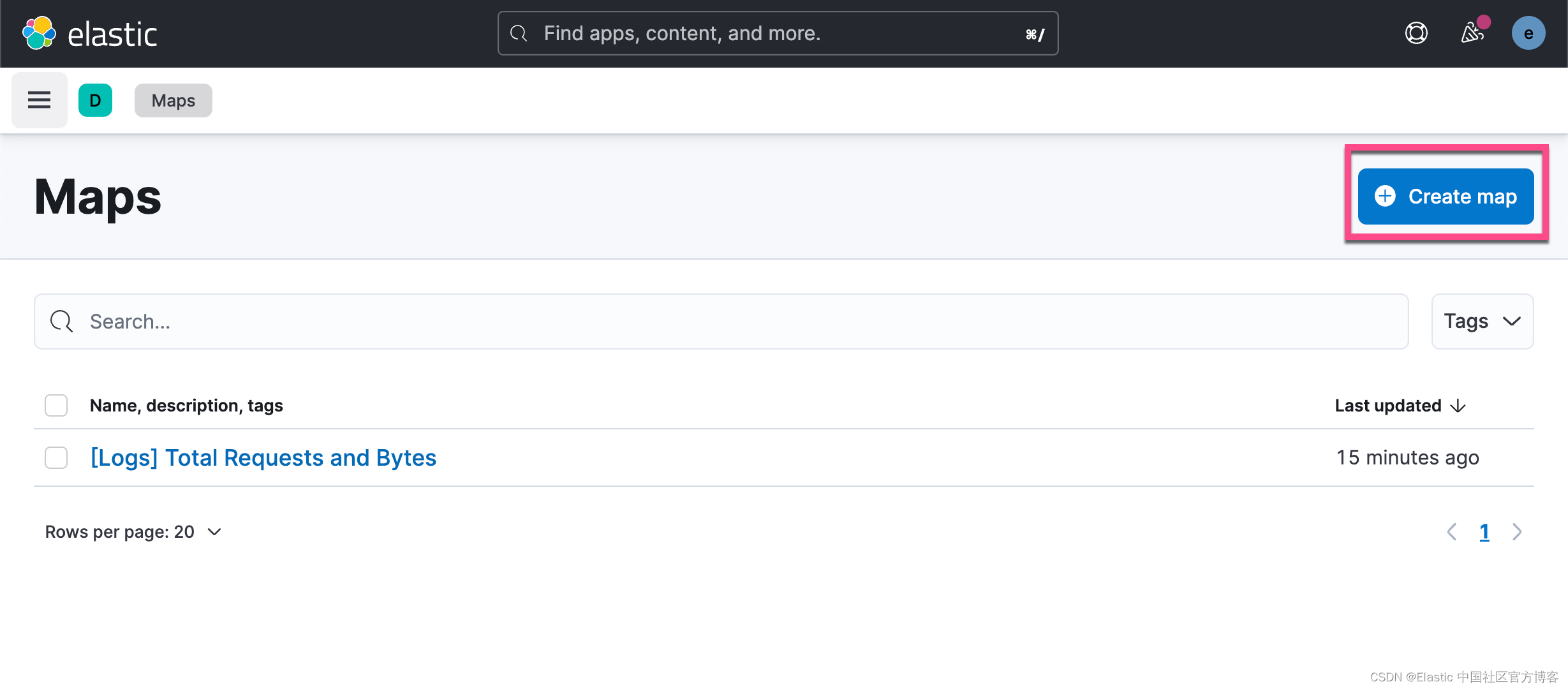

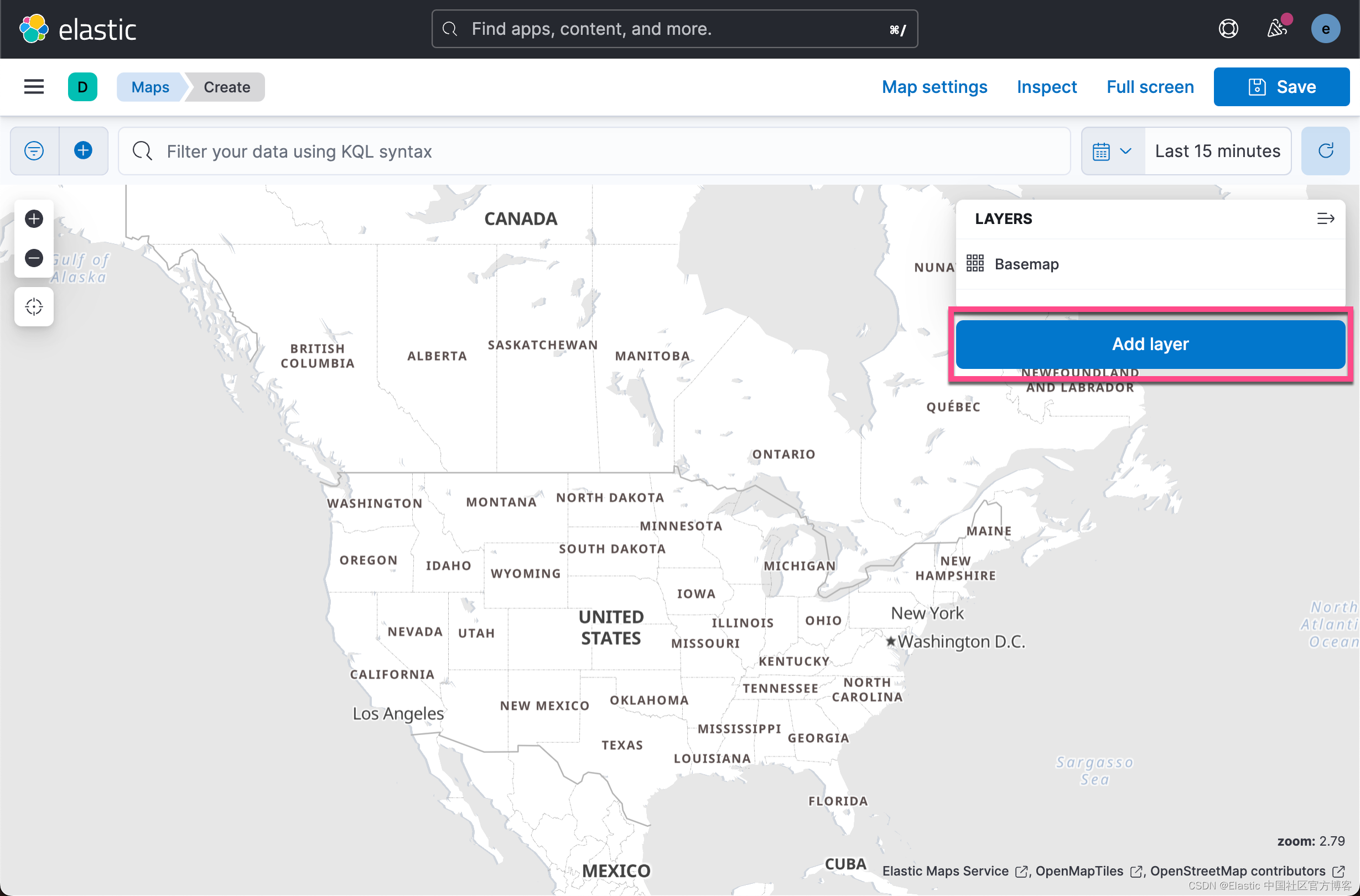

我们接下来创建一个 Map：

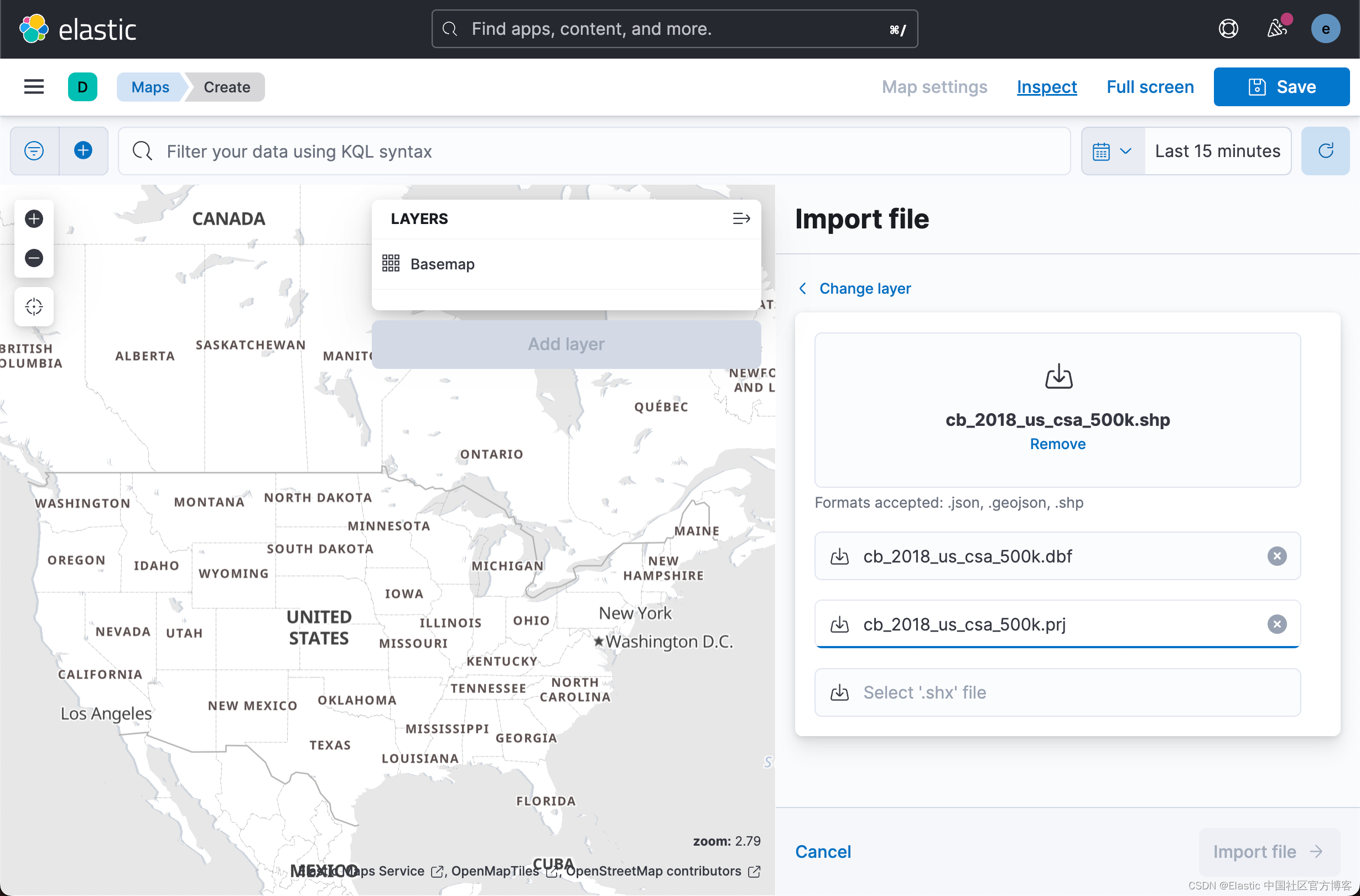

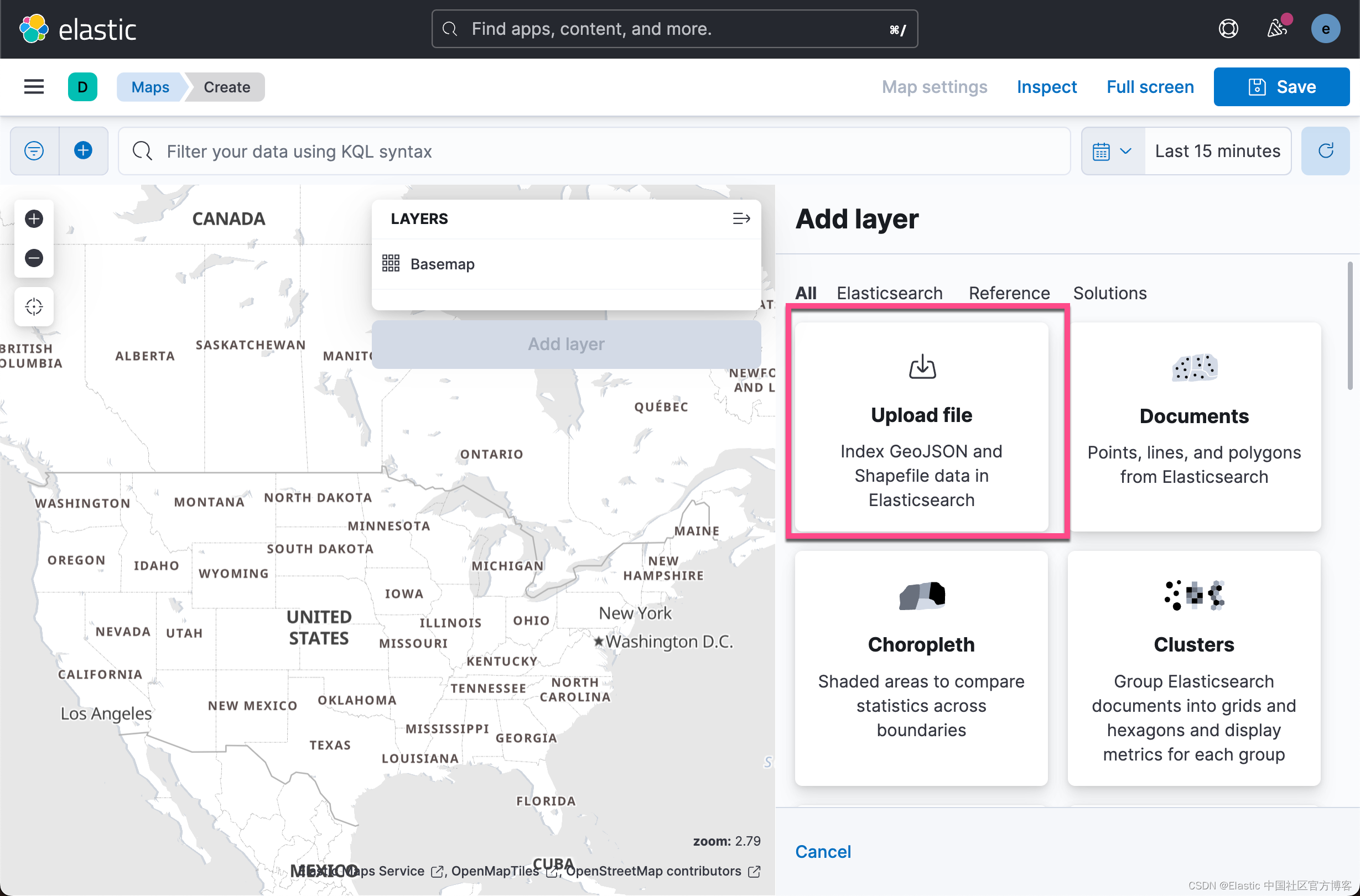

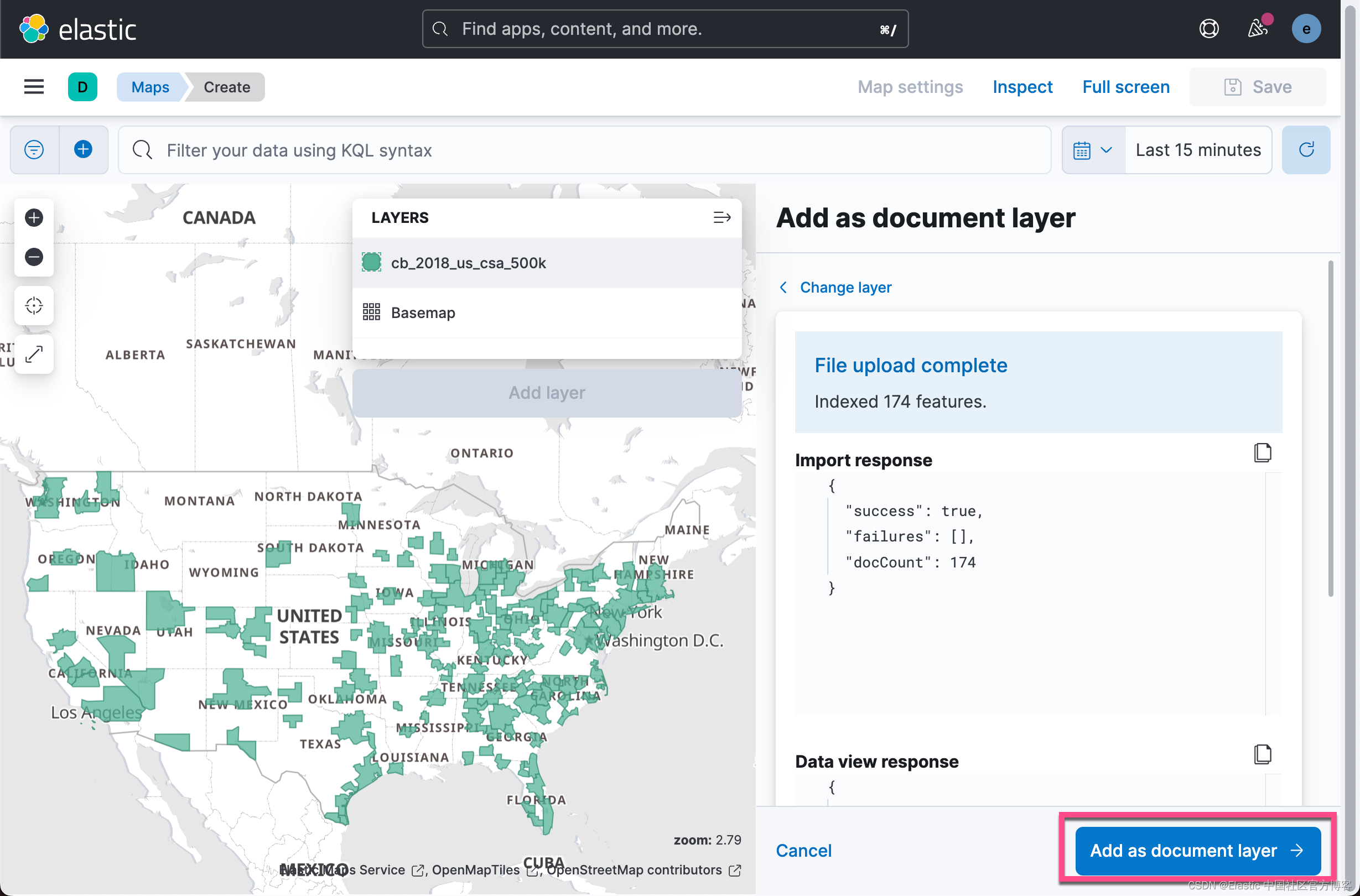

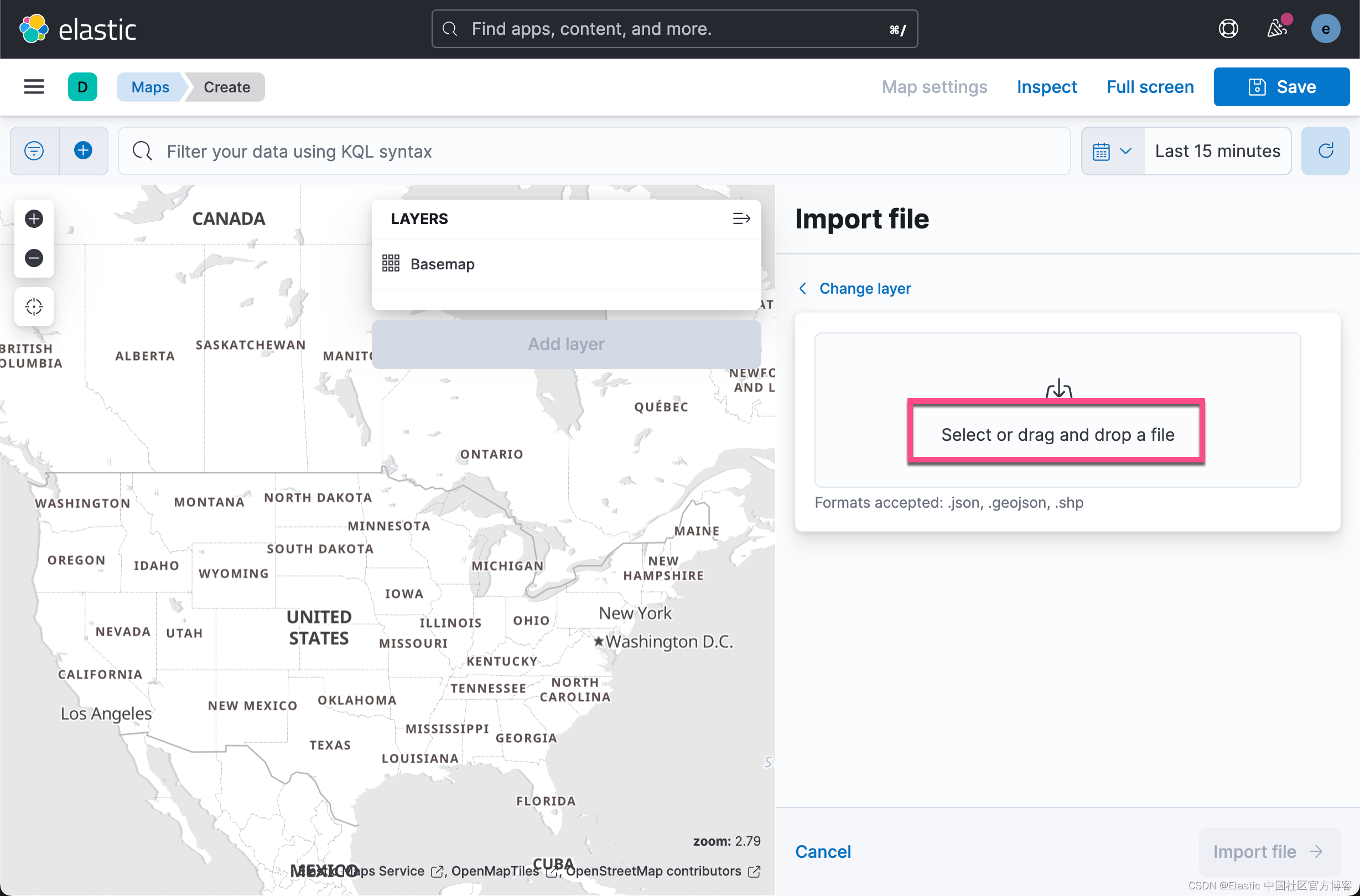

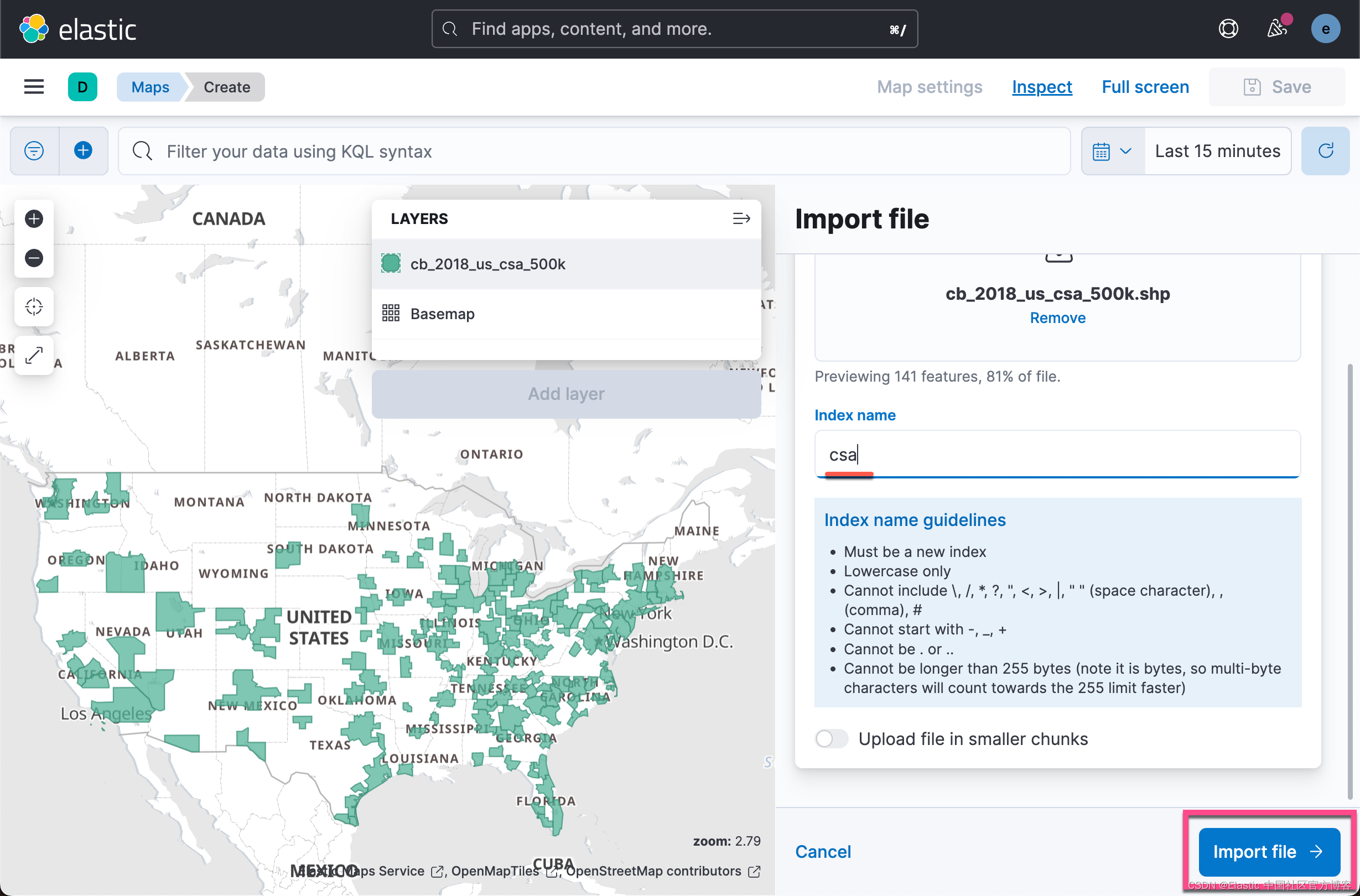

我们依次按照要求把上面解压缩的文件选择进来，并完成数据的上传：

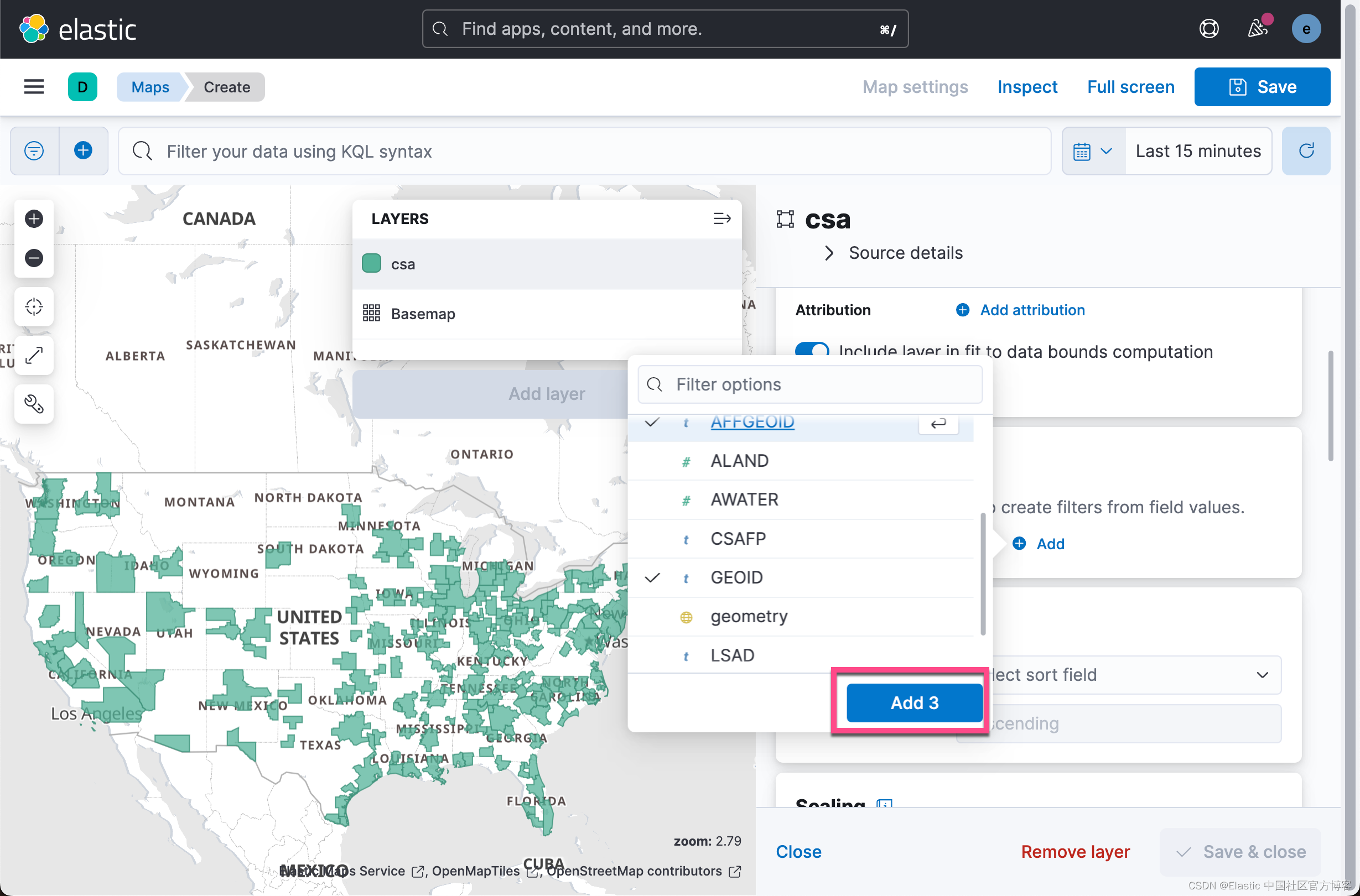

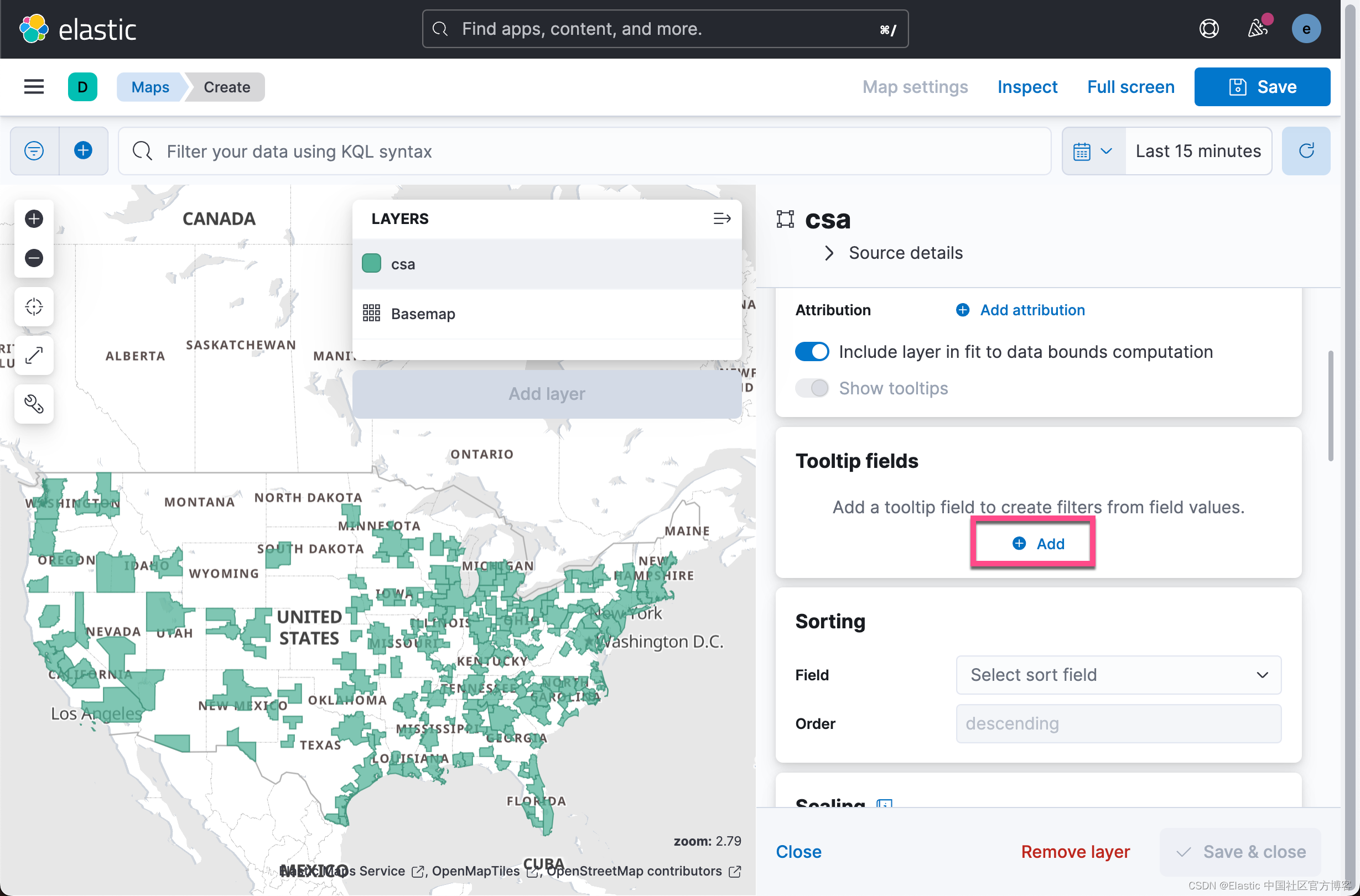

我们接下来为地图添加一下 Tooltips 字段：

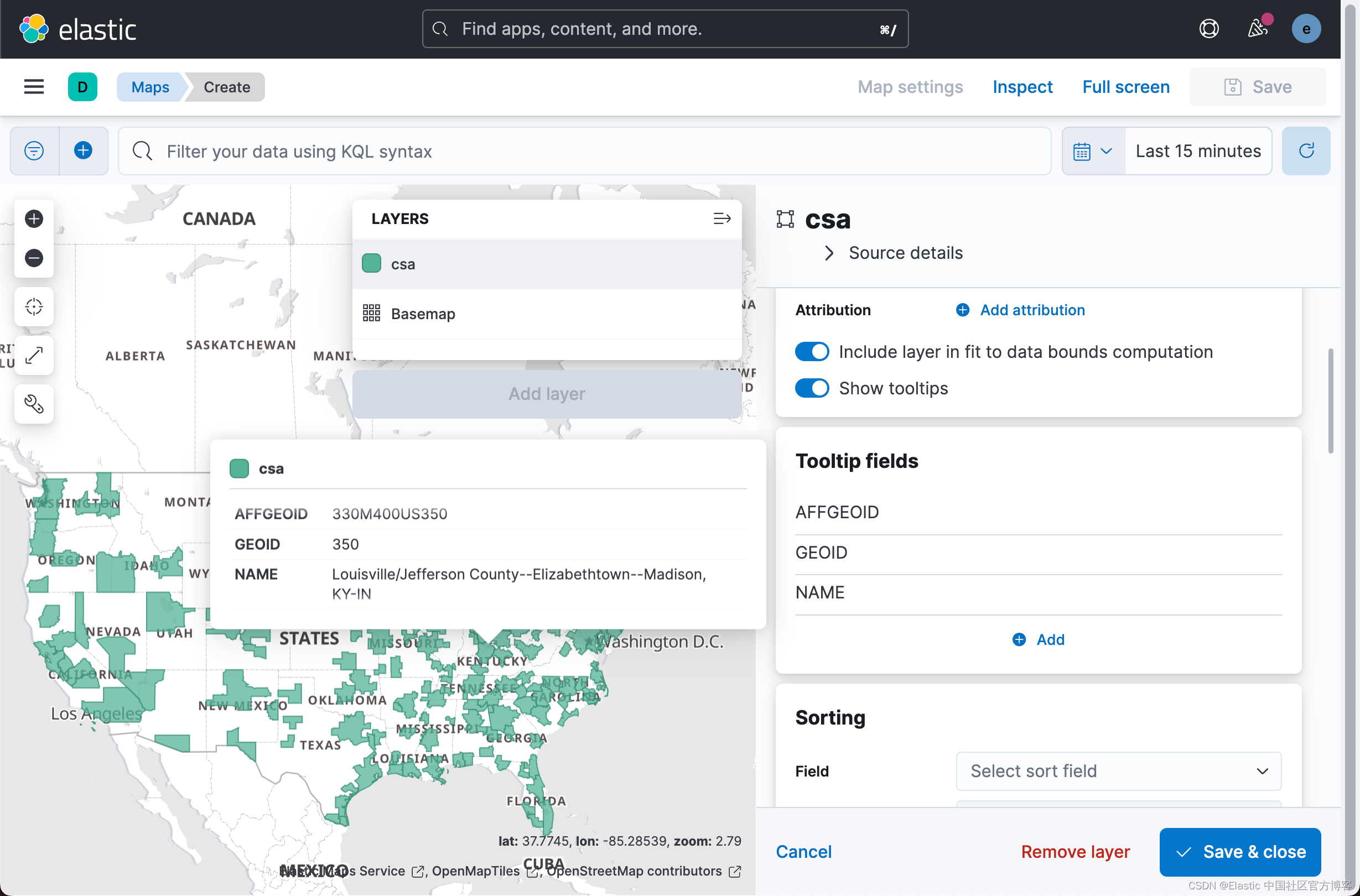

这样当我们把鼠标放到数据上时，我们可以看到它的 GEOID，AFFGEOID 及 NAME 信息。点击上面的 Save & close 按钮：

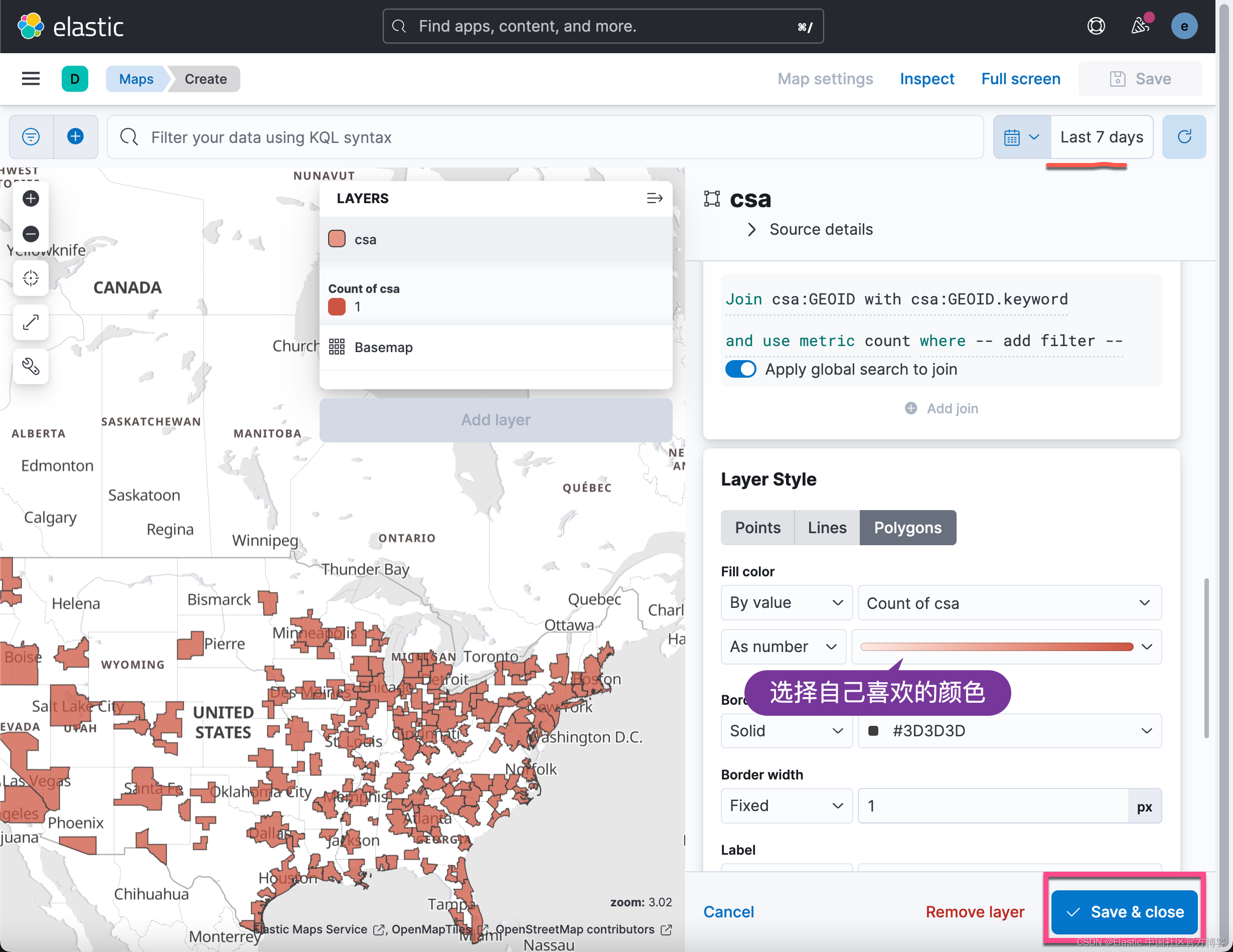

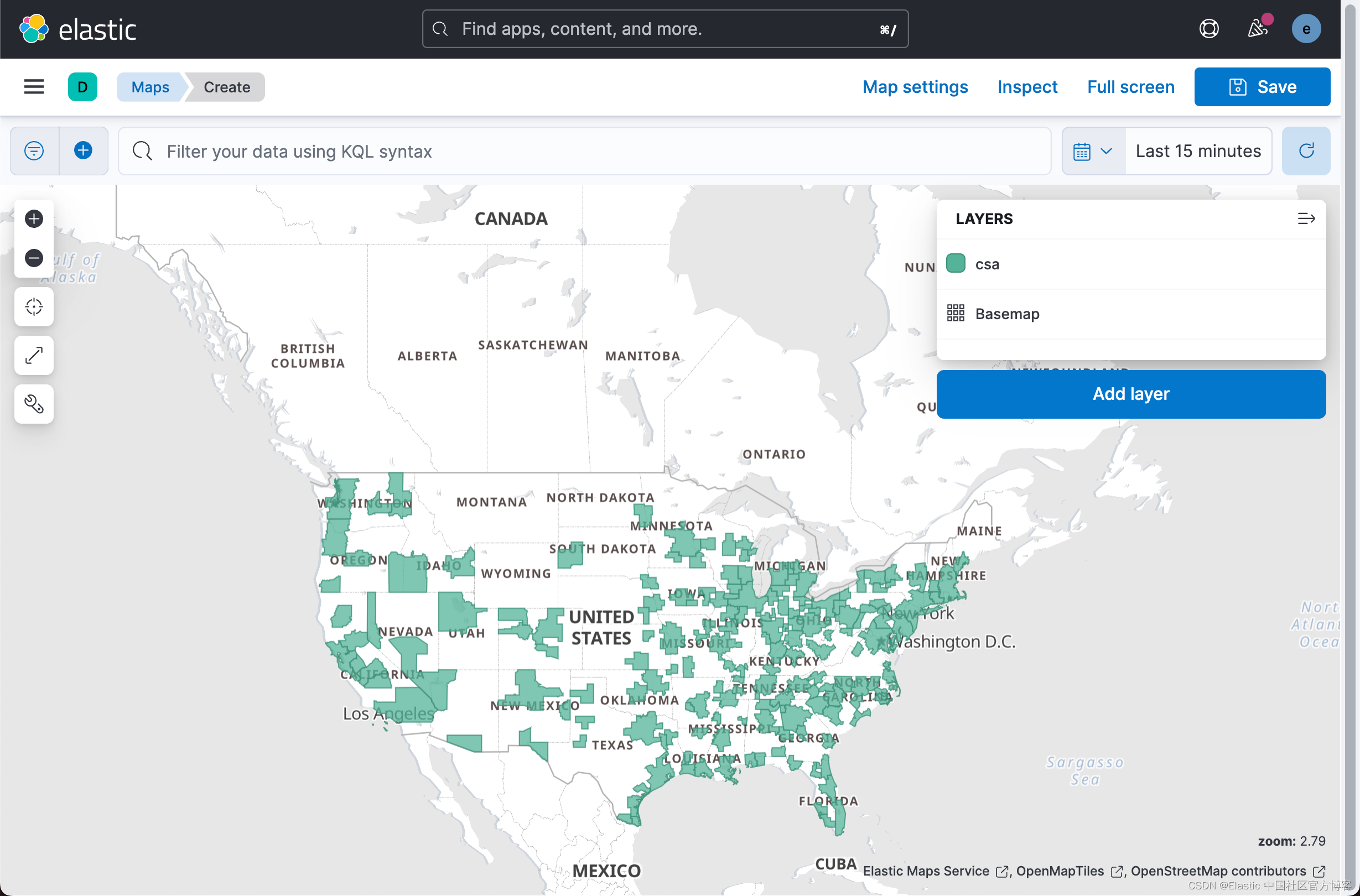

查看地图，你可以了解人口普查局眼中的都市区是什么。它显然和自然州的边界是不一样的。

反向地理编码

要通过 Web 日志流量可视化 CSA 区域，Web 日志流量必须包含 CSA 区域标识符。 你将使用 Elasticsearch enrich 处理器将 CSA 区域标识符添加到 Web 日志示例数据集中。 如果你的源数据已包含区域标识符，则可以跳过此步骤。

在控制台中，创建一个 geo_match 丰富策略：

PUT /_enrich/policy/csa_lookup
{"geo_match": {"indices": "csa","match_field": "geometry","enrich_fields": [ "GEOID", "NAME"]}
}

这个意思其实就是通过匹配 geometry 这个字段，如果地理位置落在 geometry 所定义的范围，那么就从 csa 索引中提取 GEOID 及 NAME 两个字段并添加到自己的索引中。

要初始化策略，请运行：

POST /_enrich/policy/csa_lookup/_execute

要创建摄取管道，请运行：

PUT _ingest/pipeline/lonlat-to-csa
{"description": "Reverse geocode longitude-latitude to combined statistical area","processors": [{"enrich": {"field": "geo.coordinates","policy_name": "csa_lookup","target_field": "csa","ignore_missing": true,"ignore_failure": true,"description": "Lookup the csa identifier"}},{"remove": {"field": "csa.geometry","ignore_missing": true,"ignore_failure": true,"description": "Remove the shape field"}}]
}

要更新现有数据，请运行：

POST kibana_sample_data_logs/_update_by_query?pipeline=lonlat-to-csa

要在摄取时对新文档运行管道，请运行：

PUT kibana_sample_data_logs/_settings
{"index": {"default_pipeline": "lonlat-to-csa"}
}

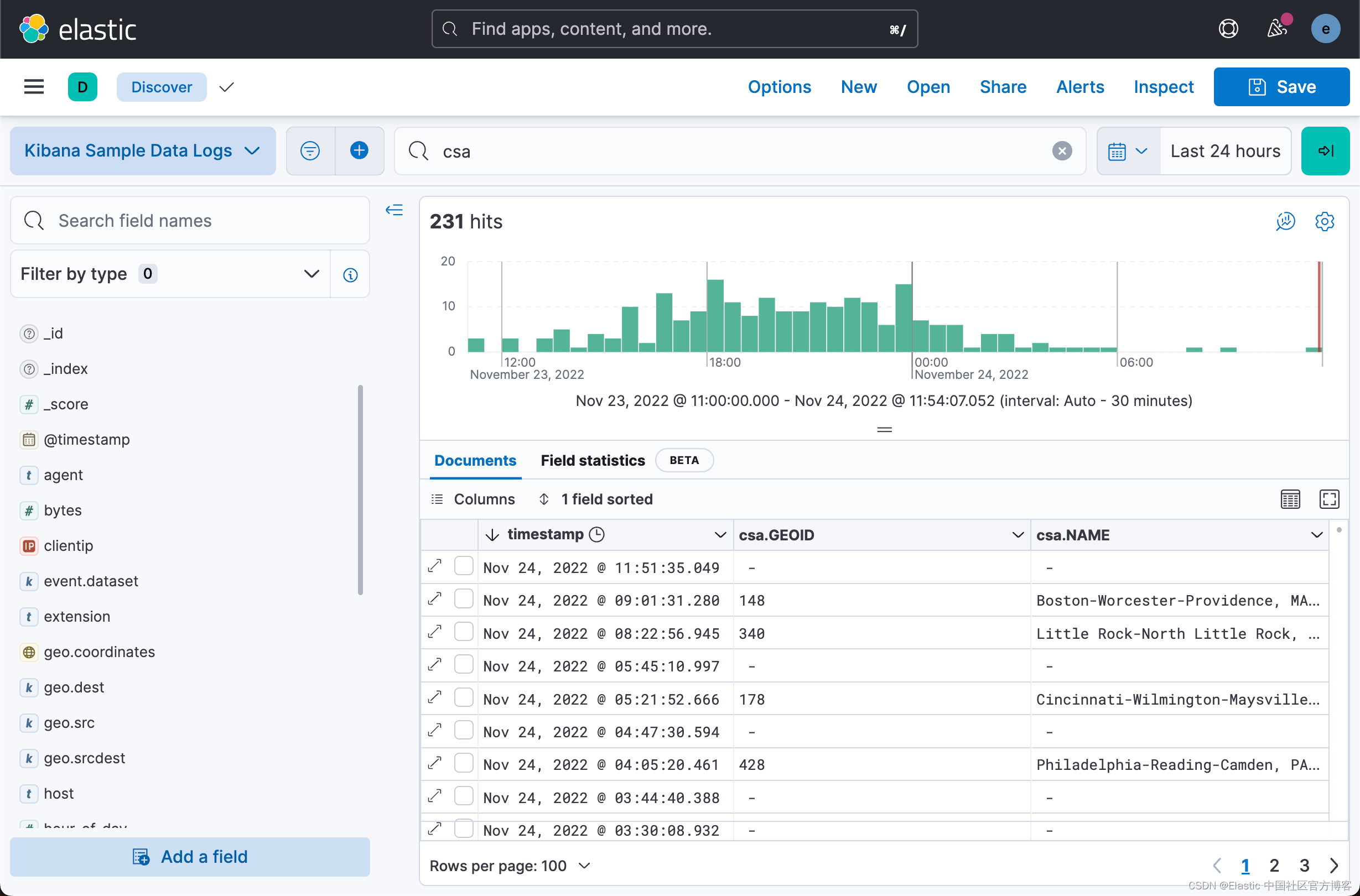

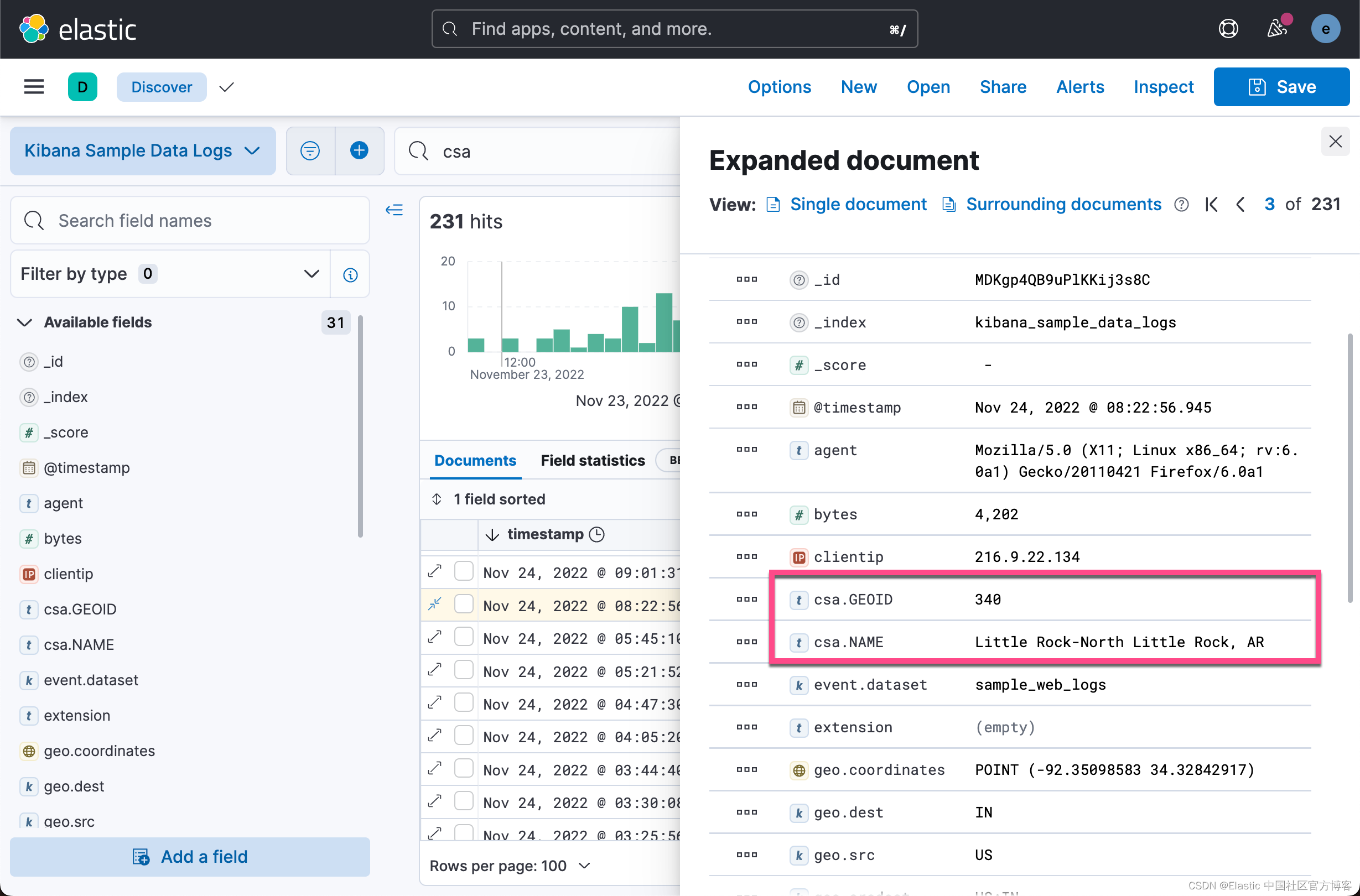

针对我们的情况，我们不需要运行上面的这个命令。我们只需要运行上面的 _update_by_query 这个命令即可。运行完后，我们可以在 Discover 中重新查看索引 kibana_sample_data_logs：

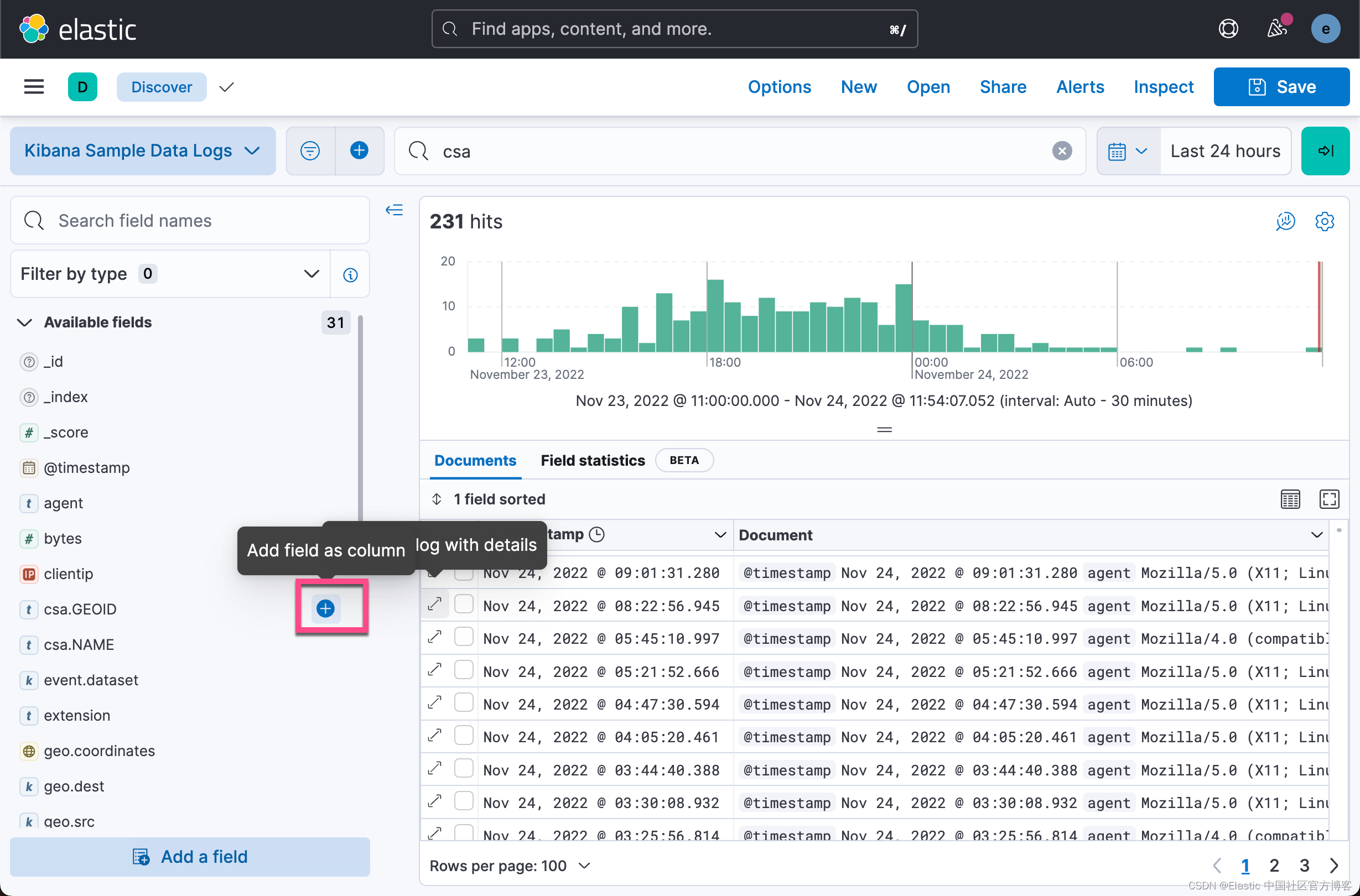

我们可以在索引的文档中看到新增加的 csa.GEOID 及 csa.NAME 两个字段。 我们甚至可以把当前的显示调整为：

我们可以看到有些文档没有相应的 GEOID 及 csa.NAME。它们表明它们不在 CSA 所覆盖的范围里。

按 Web 流量可视化组合统计区域 (CSA) 区域

现在我们的网络流量包含 CSA 区域标识符，你将按网络流量可视化 CSA 区域。我们进行如下的操作：

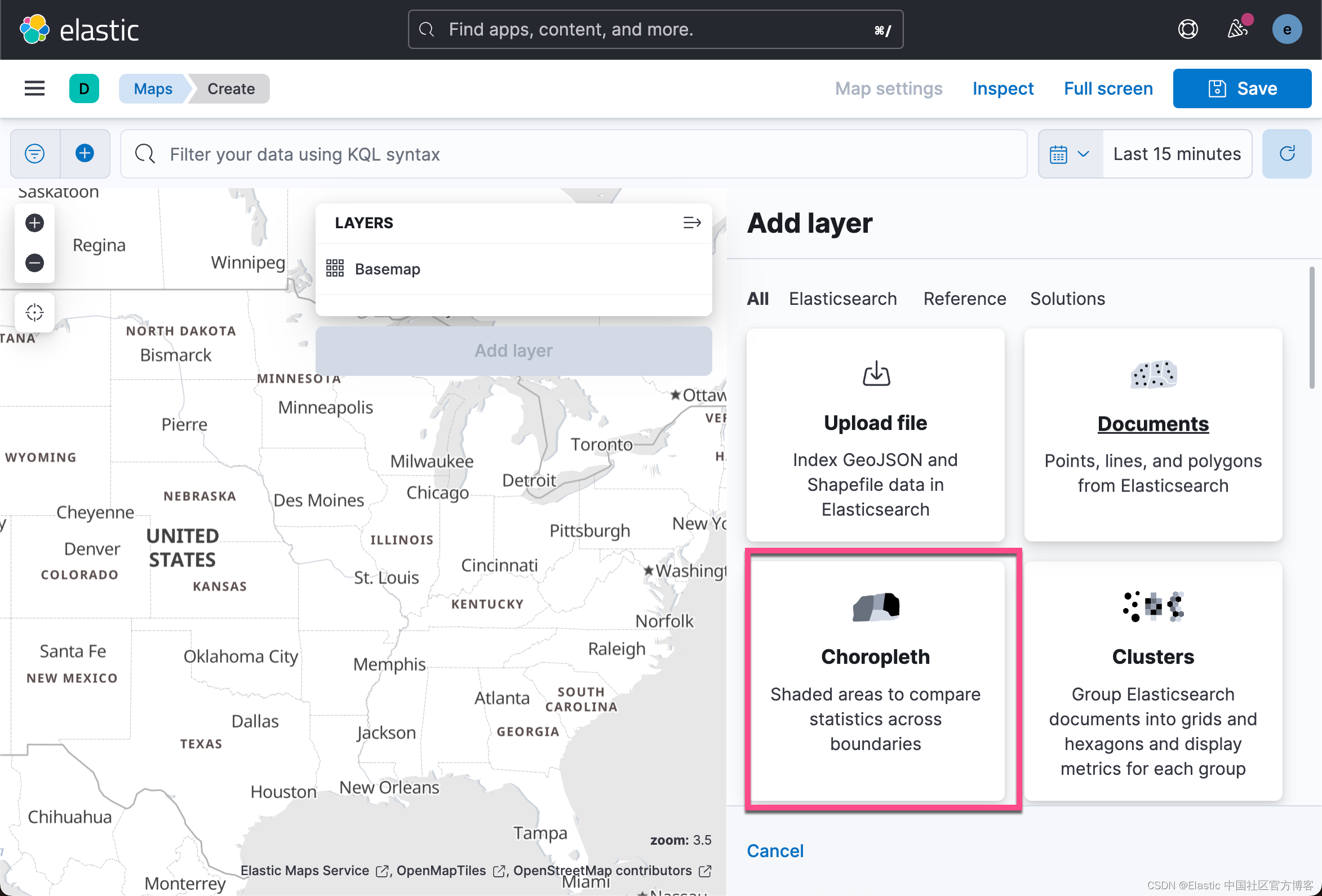

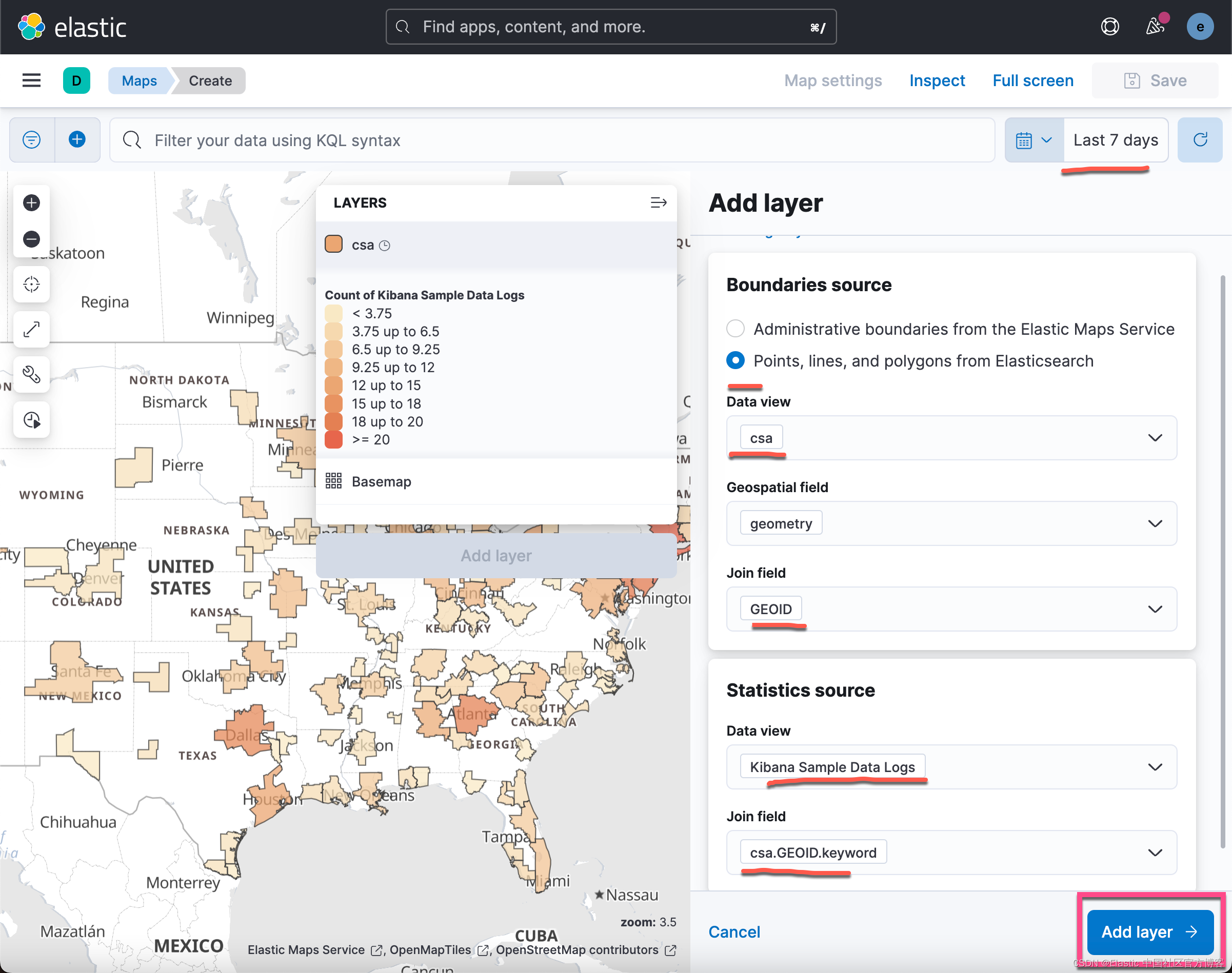

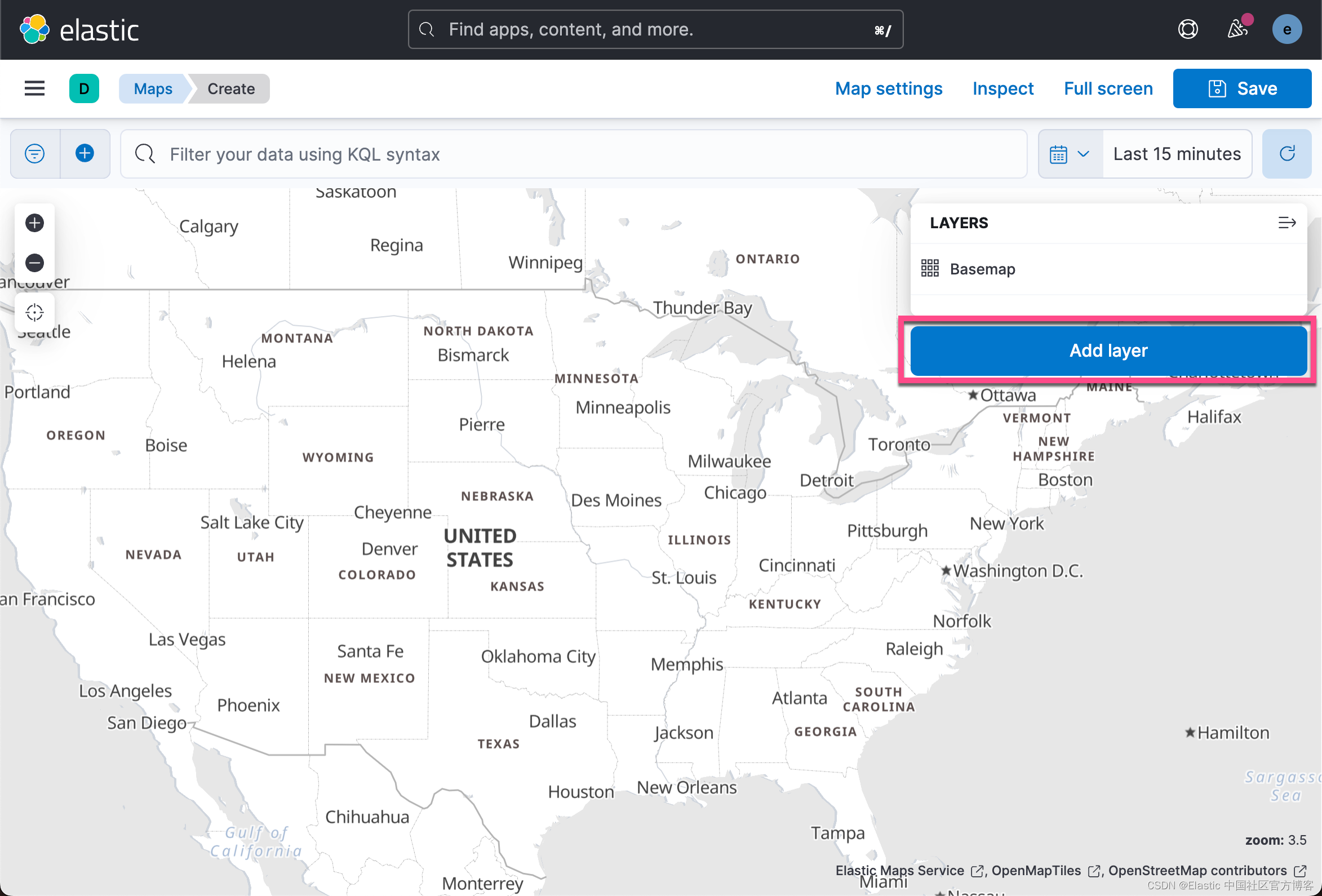

点击上面的 Add layer 按钮：

这样我们就能看出来 Web logs 在各个 CSA 区域里的情况了。
