传统缓存的问题

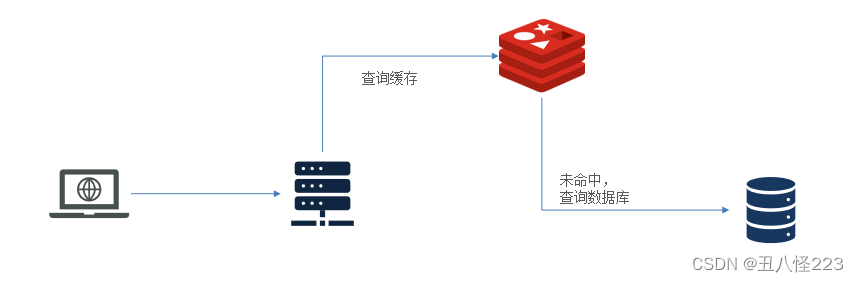

传统的缓存策略一般是请求到达Tomcat后，先查询Redis，如果未命中则查询数据库，存在下面的问题：

• 请求要经过Tomcat处理，Tomcat的性能成为整个系统的瓶颈
• Redis缓存失效时，会对数据库产生冲击

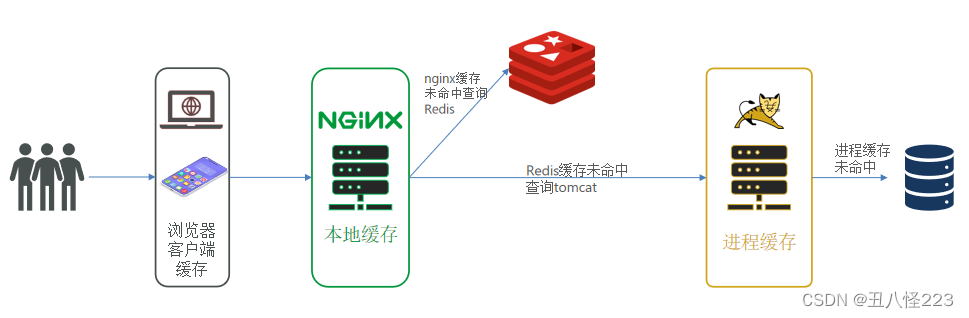

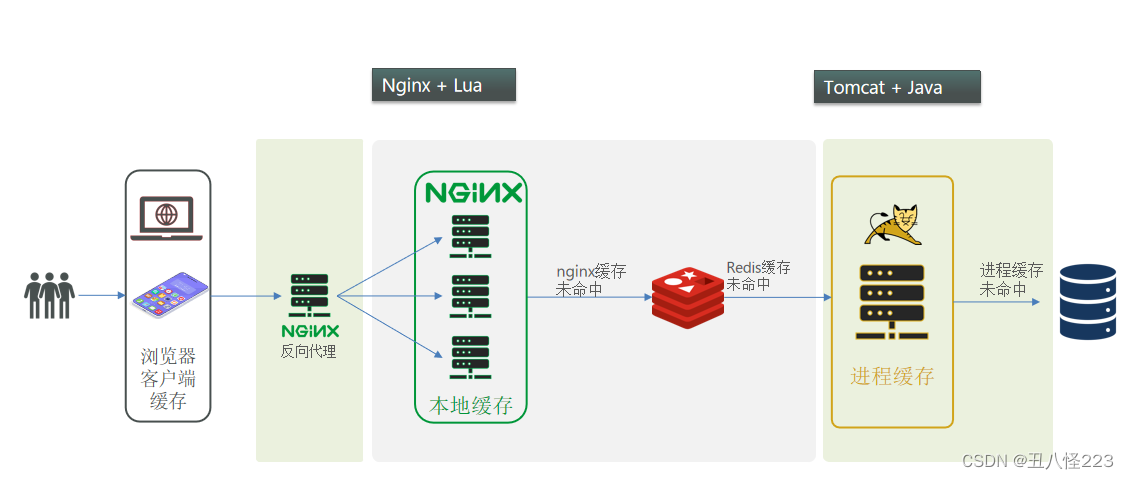

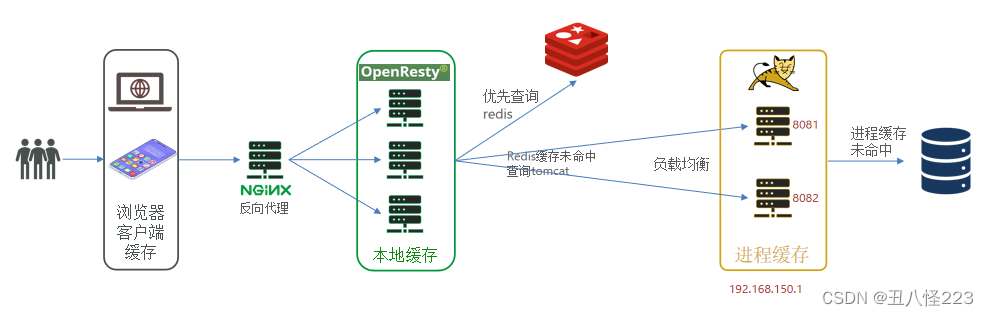

 多级缓存方案

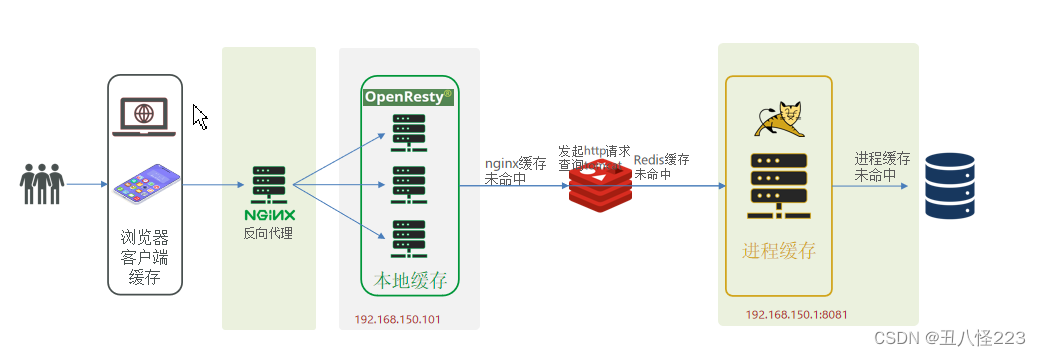

多级缓存就是充分利用请求处理的每个环节，分别添加缓存，减轻Tomcat压力，提升服务性能：

• 浏览器访问静态资源时，优先读取浏览器本地缓存
• 访问非静态资源（ajax查询数据）时，访问服务端
• 请求到达Nginx后，优先读取Nginx本地缓存
• 如果Nginx本地缓存未命中，则去直接查询Redis（不经过Tomcat）
• 如果Redis查询未命中，则查询Tomcat
• 请求进入Tomcat后，优先查询JVM进程缓存
• 如果JVM进程缓存未命中，则查询数据库

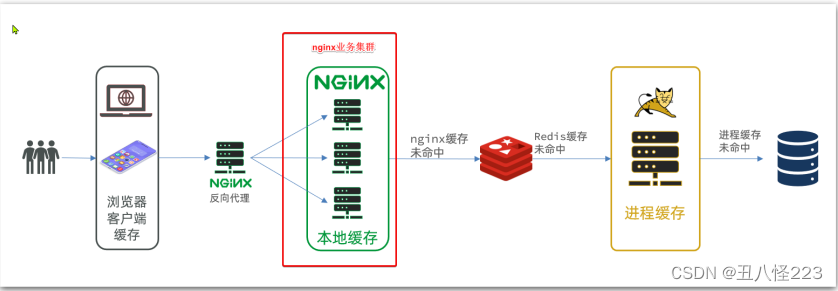

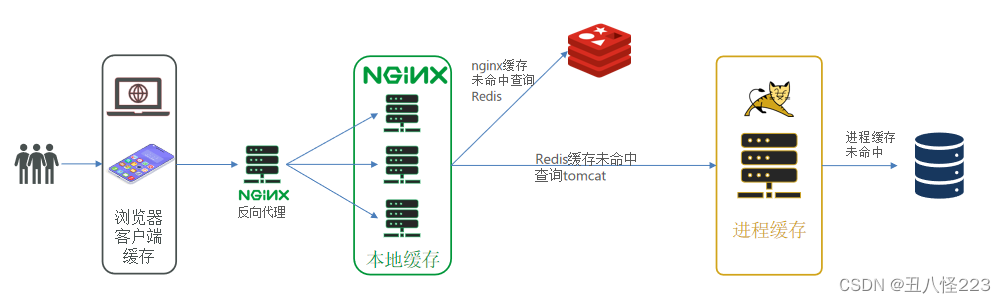

在多级缓存架构中，Nginx内部需要编写本地缓存查询、Redis查询、Tomcat查询的业务逻辑，因此这样的nginx 服务不再是一个反向代理服务器，而是一个编写业务的Web服务器了。 因此这样的业务Nginx服务也需要搭建集群来提高并发，再有专门的nginx服务来做反向代理，如图：

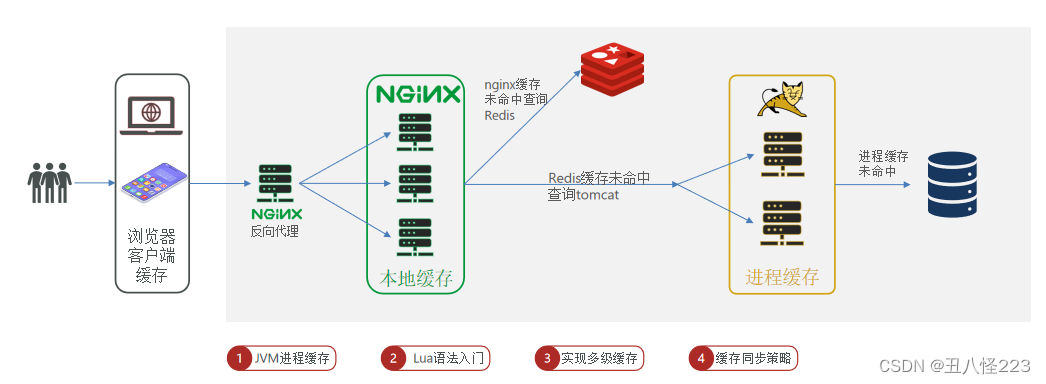

另外，我们的Tomcat服务将来也会部署为集群模式：

可见，多级缓存的关键有两个：

• 一个是在nginx中编写业务，实现nginx本地缓存、Redis、Tomcat的查询
• 另一个就是在Tomcat中实现JVM进程缓存

其中Nginx编程则会用到OpenResty框架结合Lua这样的语言。

一、 JVM进程缓存

1.1导入商品案例

为了演示多级缓存，我们先导入一个商品管理的案例，其中包含商品的CRUD功能。我们将来会给查询商品添 加多级缓存。

1.安装MySQL

后期做数据同步需要用到MySQL的主从功能，所以需要大家在虚拟机中，利用Docker来运行一个MySQL容器。 1.1.准备目录 为了方便后期配置MySQL，我们先准备两个目录，用于挂载容器的数据和配置文件目录： # 进入/tmp目录 cd /tmp # 创建文件夹 mkdir mysql # 进入mysql目录 cd mysql 1.2.运行命令 进入mysql目录后，执行下面的Docker命令： docker run \ -p 3306:3306 \ --name mysql \ -v $PWD/conf:/etc/mysql/conf.d \ -v $PWD/logs:/logs \ -v $PWD/data:/var/lib/mysql \ -e MYSQL_ROOT_PASSWORD=123 \ --privileged \ -d \ mysql:5.7.25 1.3.修改配置 在/tmp/mysql/conf目录添加一个my.cnf文件，作为mysql的配置文件： # 创建文件 touch /tmp/mysql/conf/my.cnf 文件的内容如下： [mysqld] skip-name-resolve character_set_server=utf8 datadir=/var/lib/mysql server-id=1000 1.4.重启 配置修改后，必须重启容器： docker restart mysql

2.导入SQL

接下来，利用Navicat客户端连接MySQL，然后导入资料提供的sql文件： 其中包含两张表：

• tb_item：商品表，包含商品的基本信息
• tb_item_stock：商品库存表，包含商品的库存信息

之所以将库存分离出来，是因为库存是更新比较频繁的信息，写操作较多。而其他信息修改的频率非常低。

3.导入Demo工程

下面导入课前资料提供的工程：

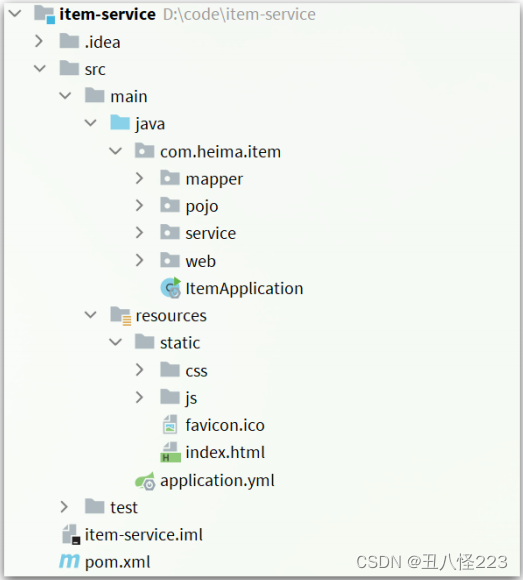

项目结构如图所示：



其中的业务包括：

• 分页查询商品
• 新增商品
• 修改商品
• 修改库存
• 删除商品
• 根据id查询商品
• 根据id查询库存

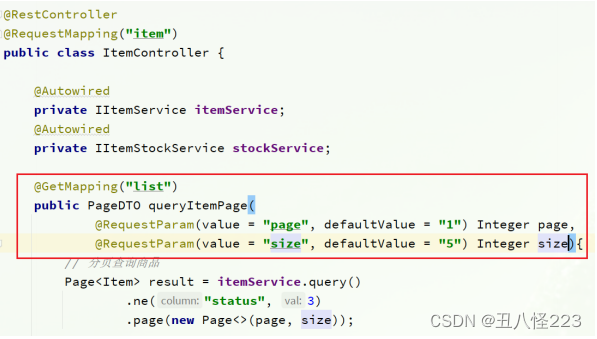

业务全部使用mybatis-plus来实现，如有需要请自行修改业务逻辑。 3.1.分页查询商品案例 在com.heima.item.web包的ItemController中可以看到接口定义：

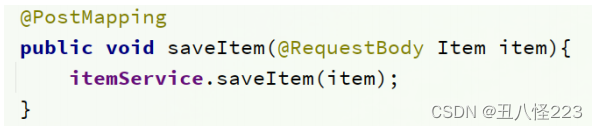

3.2.新增商品 在com.heima.item.web包的ItemController中可以看到接口定义：

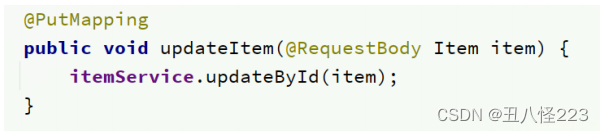

3.3.修改商品 在com.heima.item.web包的ItemController中可以看到接口定义：

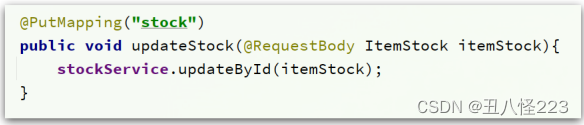

3.4.修改库存 在com.heima.item.web包的ItemController中可以看到接口定义：

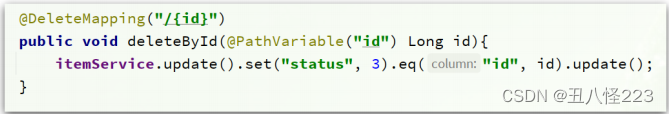

3.5.删除商品 在com.heima.item.web包的ItemController中可以看到接口定义：

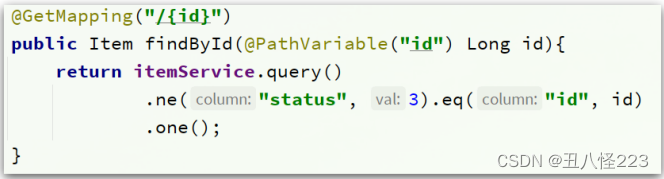

这里是采用了逻辑删除，将商品状态修改为3 3.6.根据id查询商品 在com.heima.item.web包的ItemController中可以看到接口定义：

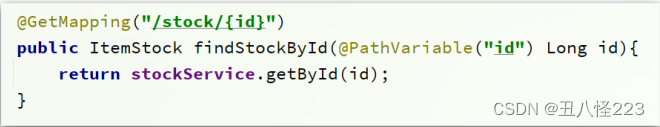

这里只返回了商品信息，不包含库存 3.7.根据id查询库存 在com.heima.item.web包的ItemController中可以看到接口定义：



3.8.启动 注意修改application.yml文件中配置的mysql地址信息：



需要修改为自己的虚拟机地址信息、还有账号和密码。 修改后，启动服务，访问：http://localhost:8081/item/10001即可查询数据

4.导入商品查询页面

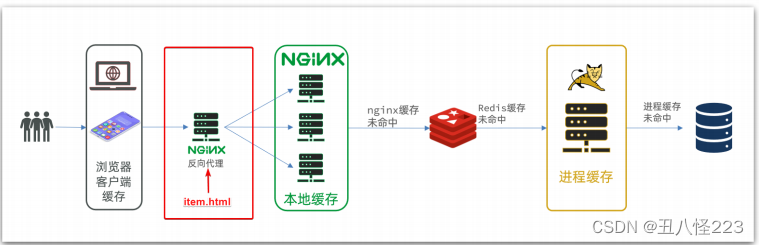

商品查询是购物页面，与商品管理的页面是分离的。 部署方式如图：



我们需要准备一个反向代理的nginx服务器，如上图红框所示，将静态的商品页面放到nginx目录中。 页面需要的数据通过ajax向服务端（nginx业务集群）查询。 4.1.运行nginx服务 这里我已经给大家准备好了nginx反向代理服务器和静态资源。 我们找到课前资料的nginx目录：

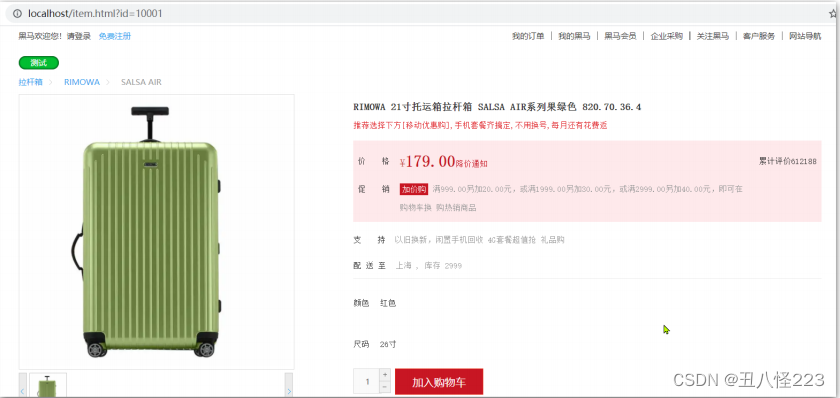

将其拷贝到一个非中文目录下，运行这个nginx服务。 运行命令： start nginx.exe 然后访问 http://localhost/item.html?id=10001即可：

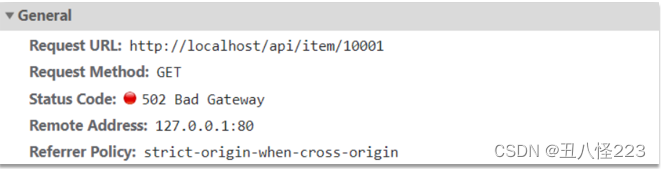

4.2.反向代理 现在，页面是假数据展示的。我们需要向服务器发送ajax请求，查询商品数据。 打开控制台，可以看到页面有发起ajax查询数据：

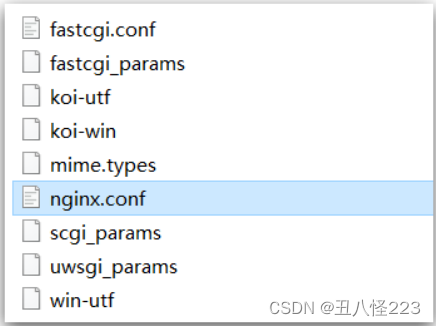

而这个请求地址同样是80端口，所以被当前的nginx反向代理了。 查看nginx的conf目录下的nginx.conf文件：

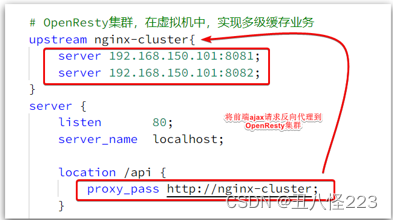

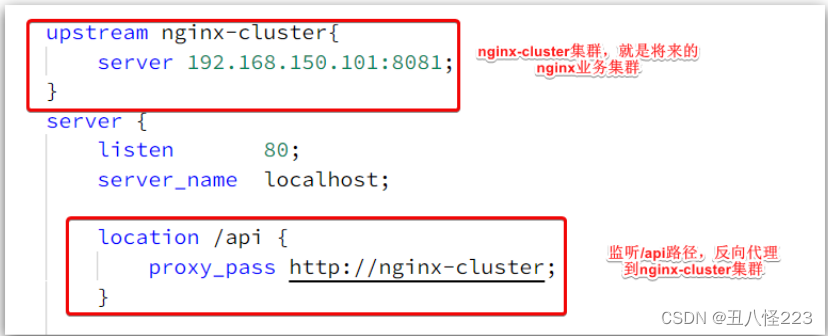

其中的关键配置如下：



其中的192.168.150.101是我的虚拟机IP，也就是我的Nginx业务集群要部署的地方：



完整内容如下： #user nobody; worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; #tcp_nopush on; keepalive_timeout 65; upstream nginx-cluster{ server 192.168.150.101:8081; } server { listen 80; server_name localhost; location /api { proxy_pass http://nginx-cluster; } location / { root html; index index.html index.htm; } error_page 500 502 503 504 /50x.html; location = /50x.html { root html; } } }

1.2初识Caffeine

本地进程缓存

缓存在日常开发中启动至关重要的作用，由于是存储在内存中，数据的读取速度是非常快的，能大量减少对数据库的访问，减少数据库的压力。我们把缓存分为两类：

分布式缓存，例如Redis：

• 优点：存储容量更大、可靠性更好、可以在集群间共享
• 缺点：访问缓存有网络开销
• 场景：缓存数据量较大、可靠性要求较高、需要在集群间共享

进程本地缓存，例如HashMap、GuavaCache：

• 优点：读取本地内存，没有网络开销，速度更快
• 缺点：存储容量有限、可靠性较低、无法共享
• 场景：性能要求较高，缓存数据量较小

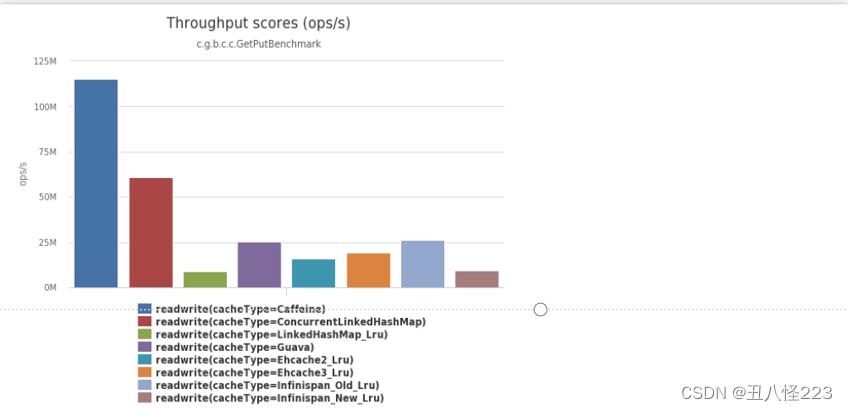

Caffeine是一个基于Java8开发的，提供了近乎最佳命中率的高性能的本地缓存库。目前Spring内部的缓存使用的就是Caffeine。

GitHub地址GitHub - ben-manes/caffeine: A high performance caching library for Java

Caffeine示例

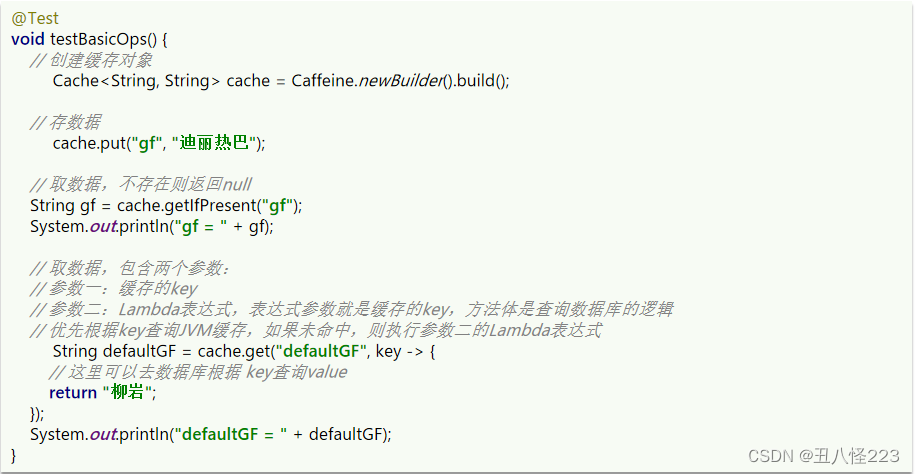

可以通过item-service项目中的单元测试来学习Caffeine的使用：

 Caffeine提供了三种缓存驱逐策略：

基于容量：设置缓存的数量上限

基于时间：设置缓存的有效时间

基于引用：设置缓存为软引用或弱引用，利用GC来回收缓存数据。性能较差，不建议使用。

在默认情况下，当一个缓存元素过期的时候，Caffeine不会自动立即将其清理和驱逐。而是在一次读或写操作后，或者在空闲时间完成对失效数据的驱逐。

1.3实现进程缓存

案例：实现商品的查询的本地进程缓存

利用Caffeine实现下列需求：

• 给根据id查询商品的业务添加缓存，缓存未命中时查询数据库
• 给根据id查询商品库存的业务添加缓存，缓存未命中时查询数据库
• 缓存初始大小为100
• 缓存上限为10000

二、Lua语法入门

2.1初识Lua

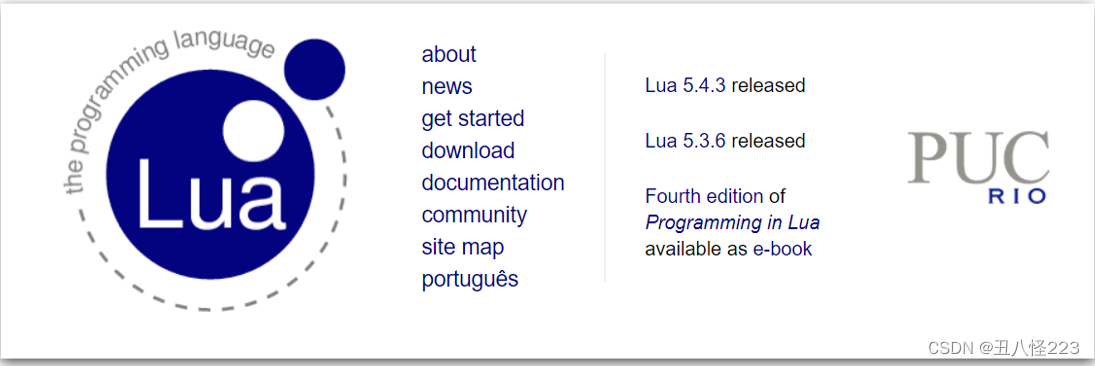

Lua 是一种轻量小巧的脚本语言，用标准C语言编写并以源代码形式开放， 其设计目的是为了嵌入应用程序中，从而为应用程序提供灵活的扩展和定制功能。官网：The Programming Language Lua

HelloWorld

1. 在Linux虚拟机的任意目录下，新建一个hello.lua文件

2.添加下面的内容

3.运行

2.2变量和循环

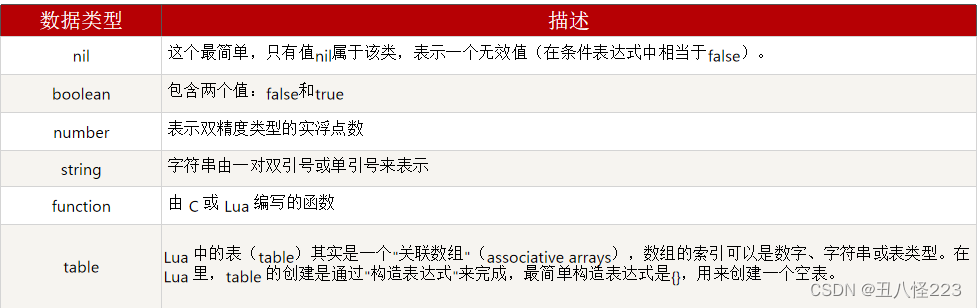

数据类型

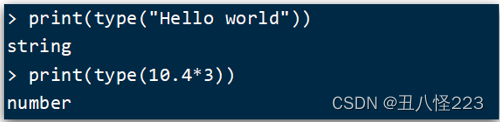

可以利用type函数测试给定变量或者值的类型：

 变量

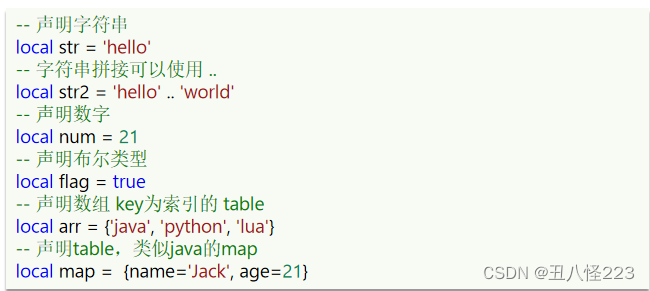

Lua声明变量的时候，并不需要指定数据类型：

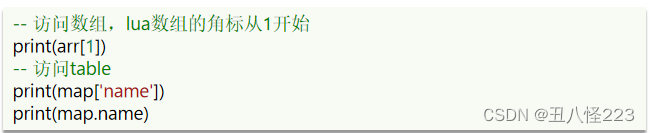

访问table：

 循环

数组、table都可以利用for循环来遍历：

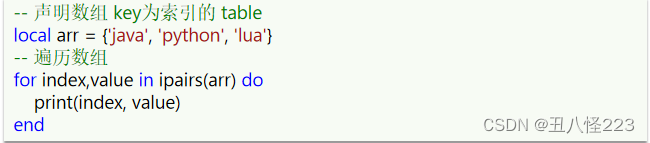

• 遍历数组：

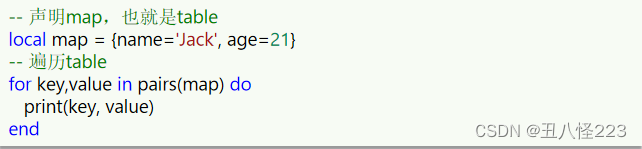

• 遍历table：

2.3条件控制、函数

函数

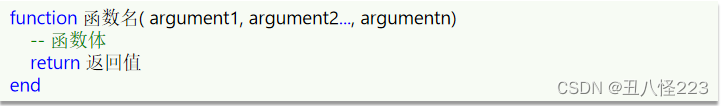

定义函数的语法：

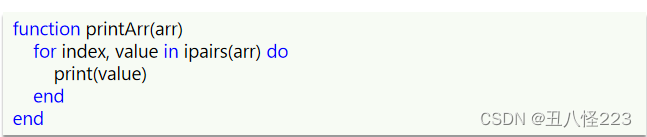

例如，定义一个函数，用来打印数组：

 条件控制

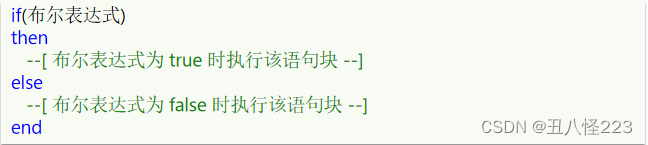

类似Java的条件控制，例如if、else语法：

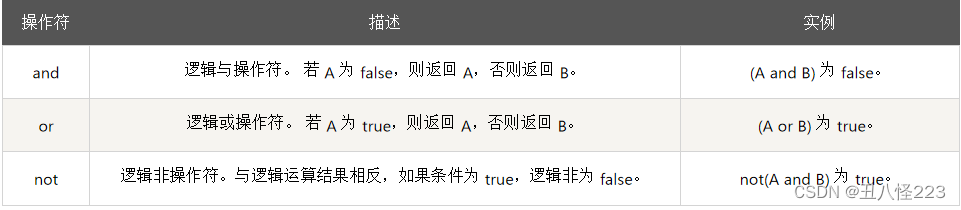

与java不同，布尔表达式中的逻辑运算是基于英文单词：

 案例：自定义函数，打印table

需求：自定义一个函数，可以打印table，当参数为nil时，打印错误信息

三、多级缓存

3.1安装OpenResty

初识OpenResty

OpenResty® 是一个基于 Nginx的高性能 Web 平台，用于方便地搭建能够处理超高并发、扩展性极高的动态 Web 应用、Web 服务和动态网关。具备下列特点：

• 具备Nginx的完整功能
• 基于Lua语言进行扩展，集成了大量精良的 Lua 库、第三方模块
• 允许使用Lua自定义业务逻辑、自定义库

官方网站：OpenResty® - 中文官方站

安装OpenResty

1.安装

首先你的Linux虚拟机必须联网 1）安装开发库 首先要安装OpenResty的依赖开发库，执行命令： yum install -y pcre-devel openssl-devel gcc --skip-broken 2）安装OpenResty仓库 你可以在你的 CentOS 系统中添加 openresty 仓库，这样就可以便于未来安装或更新我们的软件包（通过 yum check-update 命令）。运行下面的命令就可以添加我们的仓库： yum-config-manager --add-repo https://openresty.org/package/centos/openresty.repo 如果提示说命令不存在，则运行： yum install -y yum-utils 然后再重复上面的命令 3）安装OpenResty 然后就可以像下面这样安装软件包，比如 openresty： yum install -y openresty 4）安装opm工具 opm是OpenResty的一个管理工具，可以帮助我们安装一个第三方的Lua模块。 如果你想安装命令行工具 opm，那么可以像下面这样安装 openresty-opm 包： yum install -y openresty-opm 5）目录结构 默认情况下，OpenResty安装的目录是：/usr/local/openresty

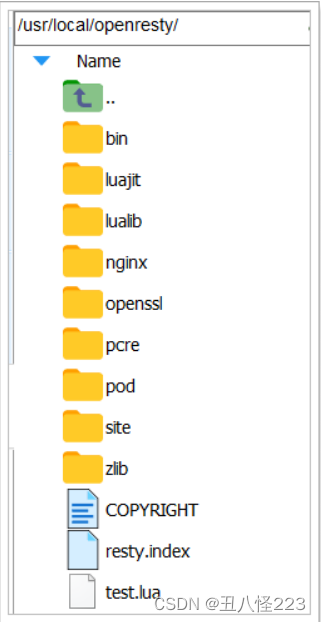

看到里面的nginx目录了吗，OpenResty就是在Nginx基础上集成了一些Lua模块。 6）配置nginx的环境变量 打开配置文件： vi /etc/profile 在最下面加入两行： export NGINX_HOME=/usr/local/openresty/nginx export PATH=${NGINX_HOME}/sbin:$PATH NGINX_HOME：后面是OpenResty安装目录下的nginx的目录 然后让配置生效： source /etc/profile

2.启动和运行

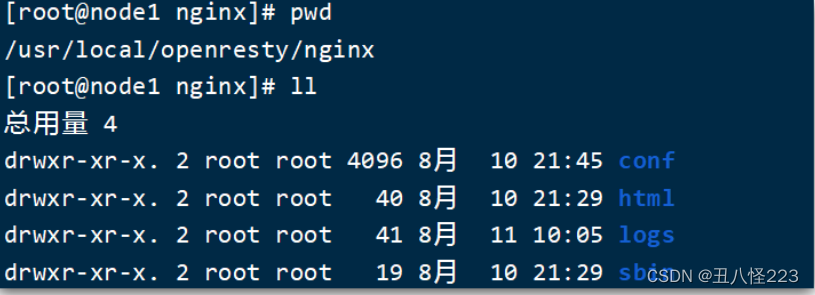

OpenResty底层是基于Nginx的，查看OpenResty目录的nginx目录，结构与windows中安装的nginx基本一致：



所以运行方式与nginx基本一致： # 启动nginx nginx # 重新加载配置 nginx -s reload # 停止 nginx -s stop nginx的默认配置文件注释太多，影响后续我们的编辑，这里将nginx.conf中的注释部分删除，保留有效部分。 修改/usr/local/openresty/nginx/conf/nginx.conf文件，内容如下： #user nobody; worker_processes 1; error_log logs/error.log; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; server { listen 8081; server_name localhost; location / { root html; index index.html index.htm; } error_page 500 502 503 504 /50x.html; location = /50x.html { root html; } } } 在Linux的控制台输入命令以启动nginx： nginx 然后访问页面：http://192.168.150.101:8081，注意ip地址替换为你自己的虚拟机IP：

3.备注

加载OpenResty的lua模块： #lua 模块 lua_package_path "/usr/local/openresty/lualib/?.lua;;"; #c模块 lua_package_cpath "/usr/local/openresty/lualib/?.so;;"; common.lua -- 封装函数，发送http请求，并解析响应 local function read_http(path, params) local resp = ngx.location.capture(path,{ method = ngx.HTTP_GET, args = params, }) if not resp then -- 记录错误信息，返回404 ngx.log(ngx.ERR, "http not found, path: ", path , ", args: ", args) ngx.exit(404) end return resp.body end -- 将方法导出 local _M = { read_http = read_http } return _M 释放Redis连接API： -- 关闭redis连接的工具方法，其实是放入连接池 local function close_redis(red) local pool_max_idle_time = 10000 -- 连接的空闲时间，单位是毫秒 local pool_size = 100 --连接池大小 local ok, err = red:set_keepalive(pool_max_idle_time, pool_size) if not ok then ngx.log(ngx.ERR, "放入redis连接池失败: ", err) end end 读取Redis数据的API： -- 查询redis的方法 ip和port是redis地址，key是查询的key local function read_redis(ip, port, key) -- 获取一个连接 local ok, err = red:connect(ip, port) if not ok then ngx.log(ngx.ERR, "连接redis失败 : ", err) return nil end -- 查询redis local resp, err = red:get(key) -- 查询失败处理 if not resp then ngx.log(ngx.ERR, "查询Redis失败: ", err, ", key = " , key) end --得到的数据为空处理 if resp == ngx.null then resp = nil ngx.log(ngx.ERR, "查询Redis数据为空, key = ", key) end close_redis(red) return resp end 开启共享词典： # 共享字典，也就是本地缓存，名称叫做：item_cache，大小150m lua_shared_dict item_cache 150m;

3.2OpenResty快速入门

案例：OpenResty快速入门，实现商品详情页数据查询

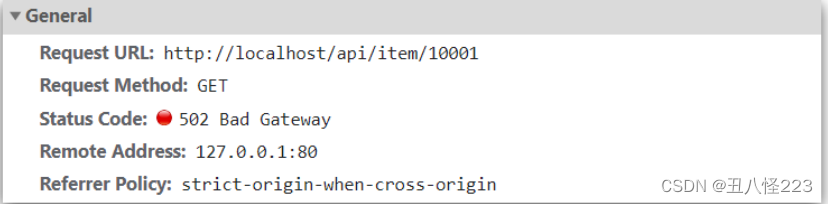

商品详情页面目前展示的是假数据，在浏览器的控制台可以看到查询商品信息的请求：

而这个请求最终被反向代理到虚拟机的OpenResty集群：

需求：在OpenResty中接收这个请求，并返回一段商品的假数据。

步骤 步骤一：修改nginx.conf文件

1.在nginx.conf的http下面，添加对OpenResty的Lua模块的加载：

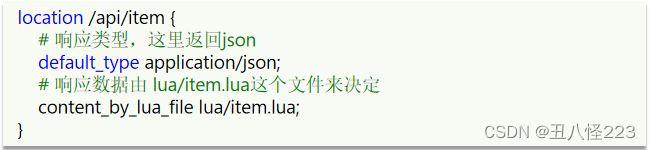

2.在nginx.conf的server下面，添加对/api/item这个路径的监听

 步骤 步骤二：编写item.lua文件

1.在nginx目录创建文件夹：lua

2.在lua文件夹下，新建文件：item.lua

3.内容如下：

4.重新加载配置

3.3请求参数处理

OpenResty获取请求参数

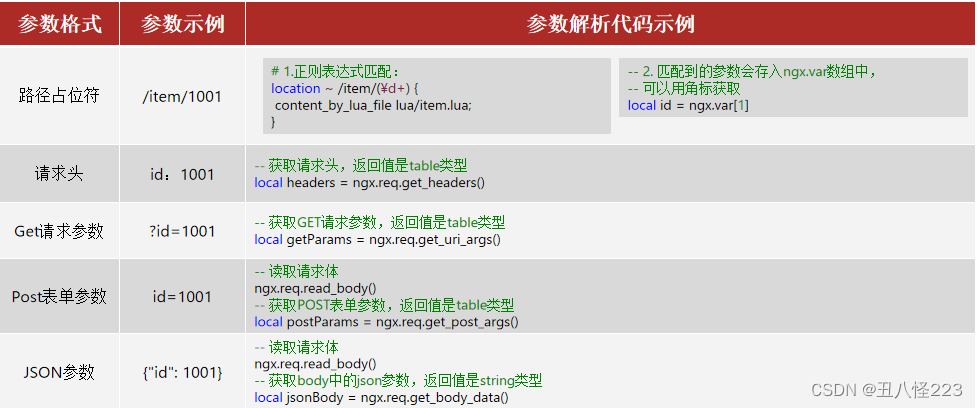

OpenResty提供了各种API用来获取不同类型的请求参数：

 案例：获取请求路径中的商品id信息，拼接到json结果中返回

在查询商品信息的请求中，通过路径占位符的方式，传递了商品id到后台：

需求：在OpenResty中接收这个请求，并获取路径中的id信息，拼接到结果的json字符串中返回

3.4查询Tomcat

多级缓存需求

 案例：获取请求路径中的商品id信息，根据id向Tomcat查询商品信息

这里要修改item.lua，满足下面的需求：

1.获取请求参数中的id

2.根据id向Tomcat服务发送请求，查询商品信息

3.根据id向Tomcat服务发送请求，查询库存信息

4.组装商品信息、库存信息，序列化为JSON格式并返回

nginx内部发送Http请求

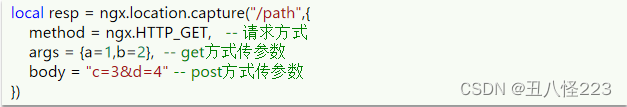

nginx提供了内部API用以发送http请求：

返回的响应内容包括：

• resp.status：响应状态码
• resp.header：响应头，是一个table
• resp.body：响应体，就是响应数据

注意：这里的path是路径，并不包含IP和端口。这个请求会被nginx内部的server监听并处理。

但是我们希望这个请求发送到Tomcat服务器，所以还需要编写一个server来对这个路径做反向代理：

 封装http查询的函数

我们可以把http查询的请求封装为一个函数，放到OpenResty函数库中，方便后期使用。

1.在/usr/local/openresty/lualib目录下创建common.lua文件：

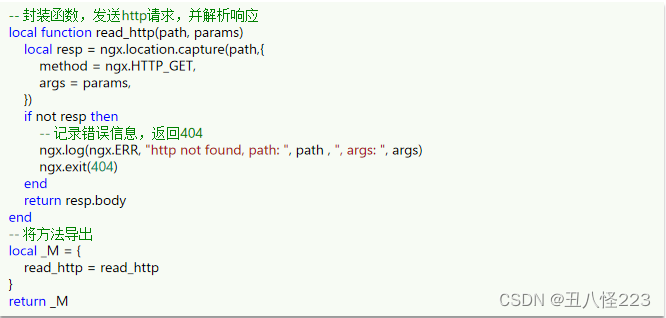

2.在common.lua中封装http查询的函数

使用Http函数查询数据

 我们刚才已经把http查询的请求封装为一个函数，放到OpenResty函数库中，接下来就可以使用这个库了。

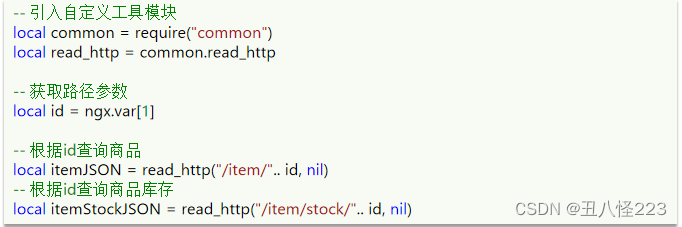

• 修改item.lua文件

查询到的是商品、库存的json格式数据，我们需要将两部分数据组装，需要用到JSON处理函数库。

JSON结果处理

OpenResty提供了一个cjson的模块用来处理JSON的序列化和反序列化。

官方地址：https://github.com/openresty/lua-cjson/

• 引入cjson模块：

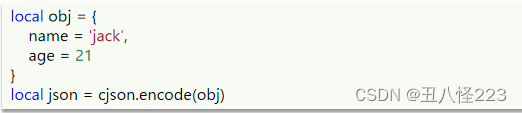

• 序列化：

• 反序列化：

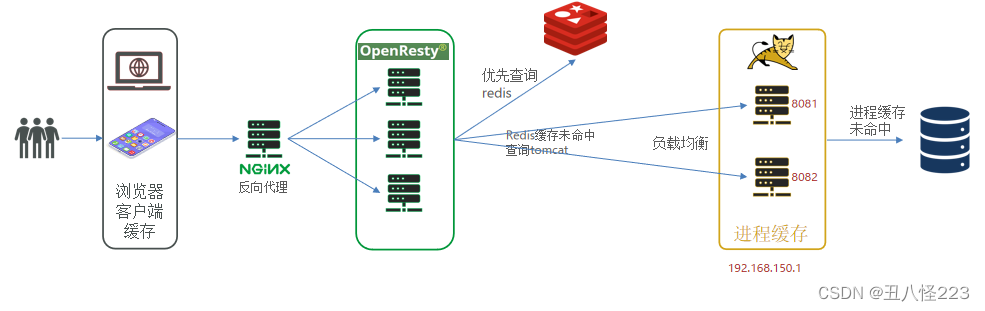

 Tomcat集群的负载均衡

3.5Redis缓存预热

添加redis缓存的需求

冷启动与缓存预热

冷启动：服务刚刚启动时，Redis中并没有缓存，如果所有商品数据都在第一次查询时添加缓存，可能会给数据库带来较大压力。

缓存预热：在实际开发中，我们可以利用大数据统计用户访问的热点数据，在项目启动时将这些热点数据提前查询并保存到Redis中。

我们数据量较少，可以在启动时将所有数据都放入缓存中。

缓存预热

1.利用Docker安装Redis

2.在item-service服务中引入Redis依赖

3.配置Redis地址

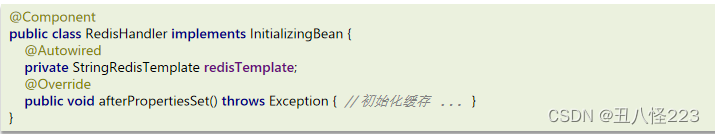

4.编写初始化类

3.6查询Redis缓存

OpenResty的Redis模块

OpenResty提供了操作Redis的模块，我们只要引入该模块就能直接使用：

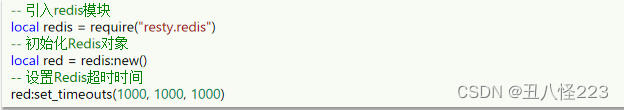

• 引入Redis模块，并初始化Redis对象

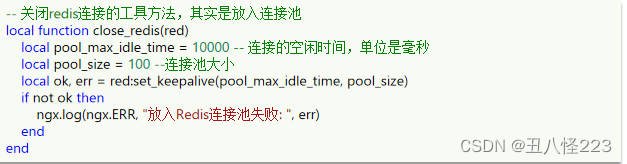

• 封装函数，用来释放Redis连接，其实是放入连接池

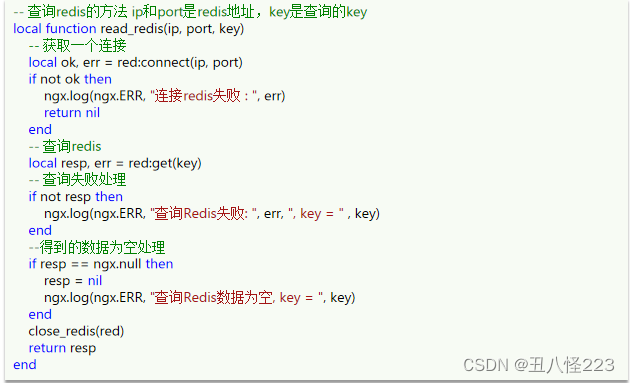

•  封装函数，从Redis读数据并返回

 案例：查询商品时，优先Redis缓存查询

需求：

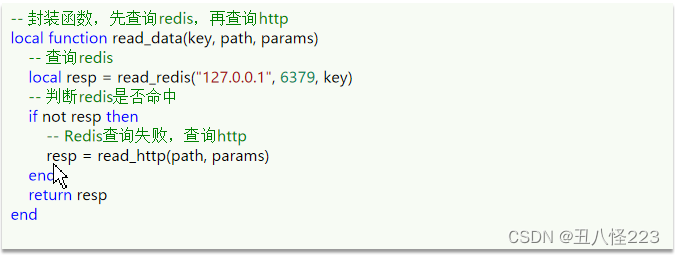

• 修改item.lua，封装一个函数read_data，实现先查询Redis，如果未命中，再查询tomcat
• 修改item.lua，查询商品和库存时都调用read_data这个函数

3.7Nginx本地缓存

Nginx本地缓存需求

nginx本地缓存

OpenResty为Nginx提供了shard dict的功能，可以在nginx的多个worker之间共享数据，实现缓存功能。

• 开启共享字典，在nginx.conf的http下添加配置：

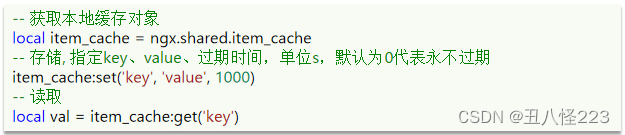

• 操作共享字典：

 案例：在查询商品时，优先查询OpenResty的本地缓存

需求：

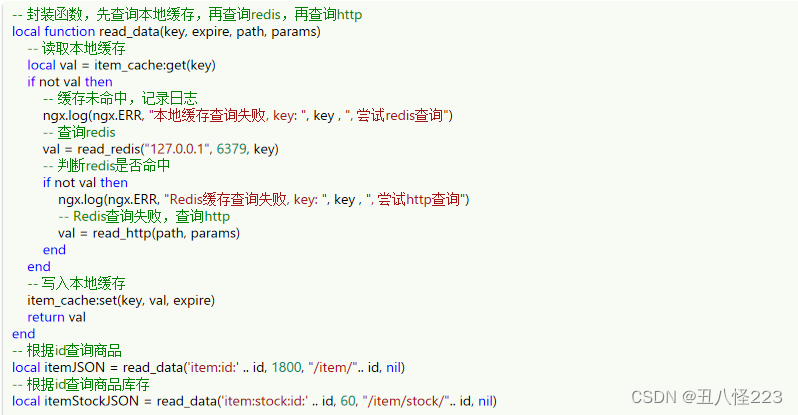

• 修改item.lua中的read_data函数，优先查询本地缓存，未命中时再查询Redis、Tomcat
• 查询Redis或Tomcat成功后，将数据写入本地缓存，并设置有效期
• 商品基本信息，有效期30分钟
• 库存信息，有效期1分钟

nginx本地缓存

修改后的查询逻辑：

四、缓存同步策略

4.1数据同步策略

缓存同步策略

缓存数据同步的常见方式有三种：

设置有效期：给缓存设置有效期，到期后自动删除。再次查询时更新

• 优势：简单、方便
• 缺点：时效性差，缓存过期之前可能不一致
• 场景：更新频率较低，时效性要求低的业务

同步双写：在修改数据库的同时，直接修改缓存

• 优势：时效性强，缓存与数据库强一致
• 缺点：有代码侵入，耦合度高；
• 场景：对一致性、时效性要求较高的缓存数据

异步通知：修改数据库时发送事件通知，相关服务监听到通知后修改缓存数据

• 优势：低耦合，可以同时通知多个缓存服务
• 缺点：时效性一般，可能存在中间不一致状态
• 场景：时效性要求一般，有多个服务需要同步

缓存同步策略

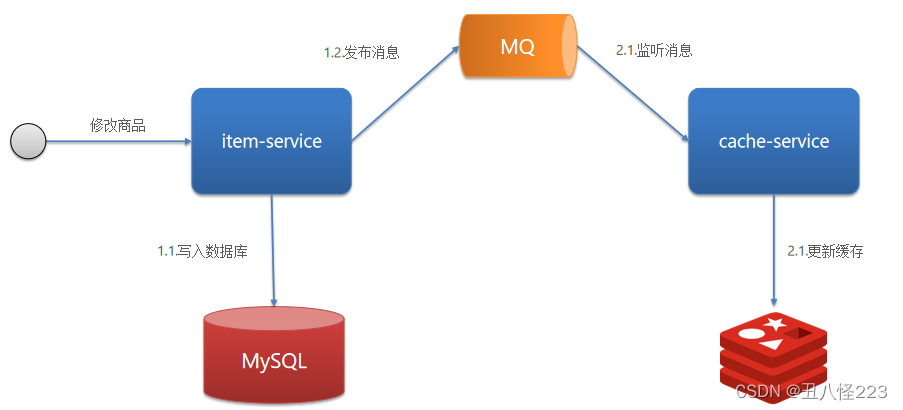

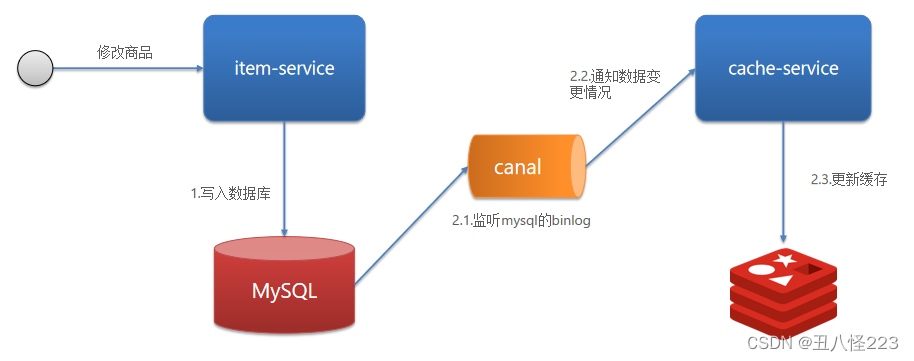

基于MQ的异步通知：



4.2安装Canal

初识Canal

Canal [kə'næl]，译意为水道/管道/沟渠，canal是阿里巴巴旗下的一款开源项目，基于Java开发。基于数据库增量日志解析，提供增量数据订阅&消费。GitHub的地址：GitHub - alibaba/canal: 阿里巴巴 MySQL binlog 增量订阅&消费组件

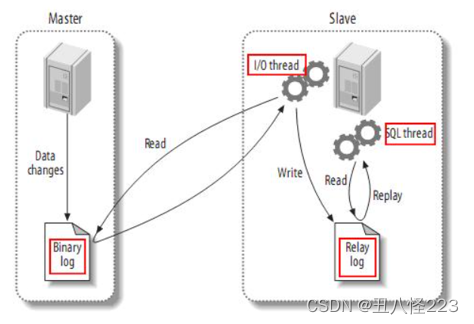

Canal是基于mysql的主从同步来实现的，MySQL主从同步的原理如下：

• MySQL master 将数据变更写入二进制日志( binary log），其中记录的数据叫做binary log events
• MySQL slave 将 master 的 binary log events拷贝到它的中继日志(relay log)
• MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

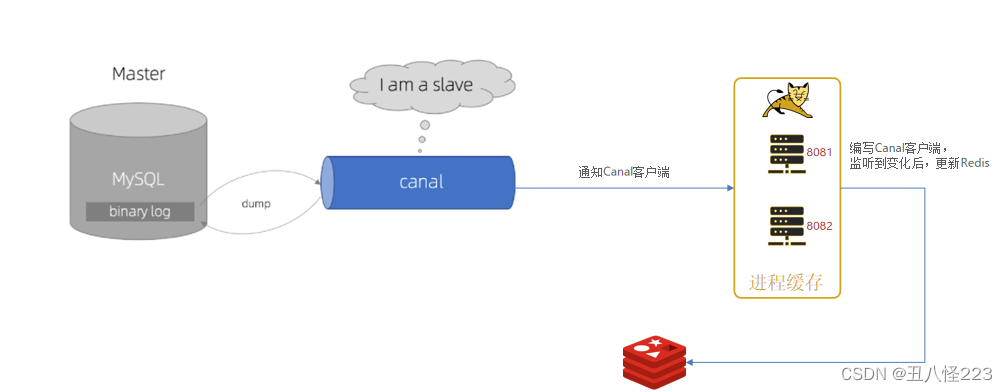

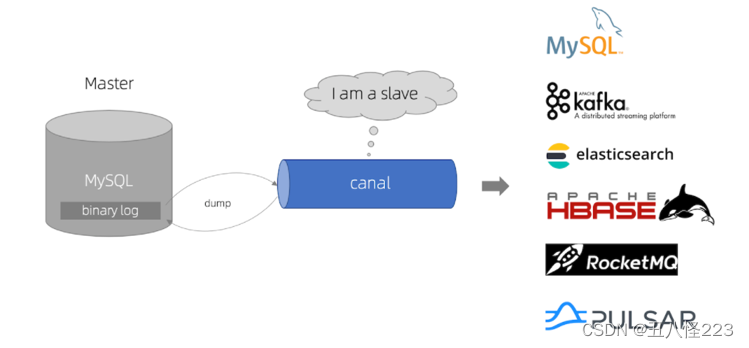

 Canal就是把自己伪装成MySQL的一个slave节点，从而监听master的binary log变化。再把得到的变化信息通知给Canal的客户端，进而完成对其它数据库的同步。

 安装和配置Canal

下面我们就开启mysql的主从同步机制，让Canal来模拟salve

1.开启MySQL主从

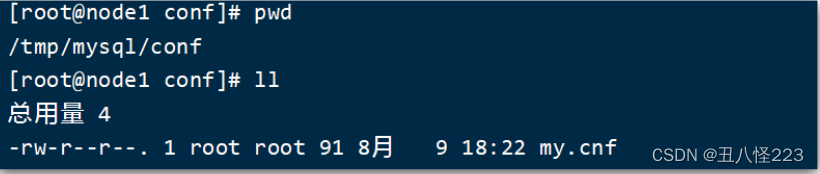

Canal是基于MySQL的主从同步功能，因此必须先开启MySQL的主从功能才可以。 这里以之前用Docker运行的mysql为例： 1.1.开启binlog 打开mysql容器挂载的日志文件，我的在/tmp/mysql/conf目录:



修改文件： vi /tmp/mysql/conf/my.cnf 添加内容： log-bin=/var/lib/mysql/mysql-bin binlog-do-db=heima 配置解读：

• log-bin=/var/lib/mysql/mysql-bin：设置binary log文件的存放地址和文件名，叫做mysql-bin
• binlog-do-db=heima：指定对哪个database记录binary log events，这里记录heima这个库

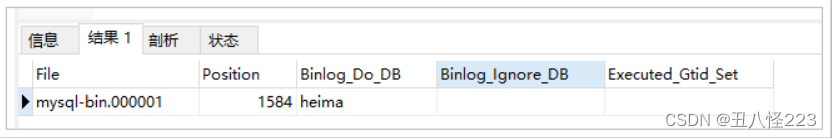

最终效果： [mysqld] skip-name-resolve character_set_server=utf8 datadir=/var/lib/mysql server-id=1000 log-bin=/var/lib/mysql/mysql-bin binlog-do-db=heima 1.2.设置用户权限 接下来添加一个仅用于数据同步的账户，出于安全考虑，这里仅提供对heima这个库的操作权限。 create user canal@'%' IDENTIFIED by 'canal'; GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT,SUPER ON *.* TO 'canal'@'%' identified by 'canal'; FLUSH PRIVILEGES; 重启mysql容器即可 docker restart mysql 测试设置是否成功：在mysql控制台，或者Navicat中，输入命令： show master status;



2.安装Canal

2.1.创建网络 我们需要创建一个网络，将MySQL、Canal、MQ放到同一个Docker网络中： docker network create heima 让mysql加入这个网络： docker network connect heima mysql 2.3.安装Cana 课前资料中提供了canal的镜像压缩包:



大家可以上传到虚拟机，然后通过命令导入： docker load -i canal.tar 然后运行命令创建Canal容器： docker run -p 11111:11111 --name canal \ -e canal.destinations=heima \ -e canal.instance.master.address=mysql:3306 \ -e canal.instance.dbUsername=canal \ -e canal.instance.dbPassword=canal \ -e canal.instance.connectionCharset=UTF-8 \ -e canal.instance.tsdb.enable=true \ -e canal.instance.gtidon=false \ -e canal.instance.filter.regex=heima\\..* \ --network heima \ -d canal/canal-server:v1.1.5 说明:

• -p 11111:11111：这是canal的默认监听端口
• -e canal.instance.master.address=mysql:3306：数据库地址和端口，如果不知道mysql容器地 址，可以通过docker inspect 容器id来查看
• -e canal.instance.dbUsername=canal：数据库用户名
• -e canal.instance.dbPassword=canal ：数据库密码
• -e canal.instance.filter.regex=：要监听的表名称

表名称监听支持的语法： mysql 数据解析关注的表，Perl正则表达式. 多个正则之间以逗号(,)分隔，转义符需要双斜杠(\\) 常见例子： 1. 所有表：.* or .*\\..* 2. canal schema下所有表： canal\\..* 3. canal下的以canal打头的表：canal\\.canal.* 4. canal schema下的一张表：canal.test1 5. 多个规则组合使用然后以逗号隔开：canal\\..*,mysql.test1,mysql.test2

4.3监听Canal

Canal客户端

Canal提供了各种语言的客户端，当Canal监听到binlog变化时，会通知Canal的客户端。

 Canal提供了各种语言的客户端，当Canal监听到binlog变化时，会通知Canal的客户端。不过这里我们会使用GitHub上的第三方开源的canal-starter。地址：GitHub - NormanGyllenhaal/canal-client: spring boot canal starter 易用的canal 客户端 canal client

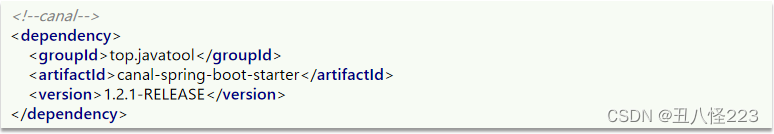

引入依赖：

编写配置：

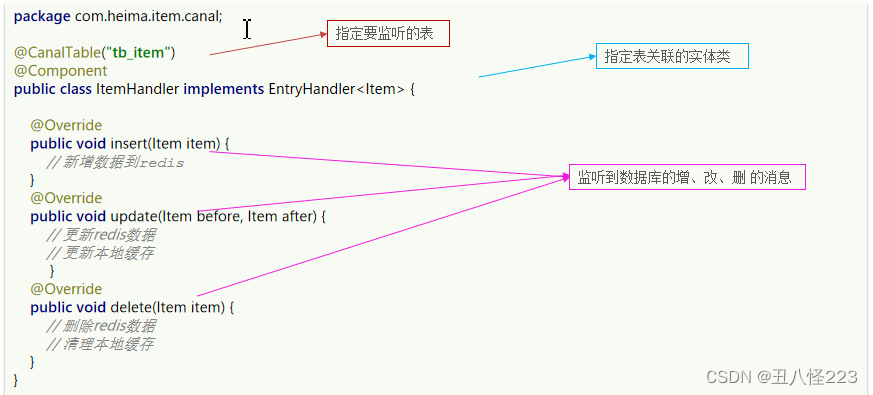

 编写监听器，监听Canal消息：

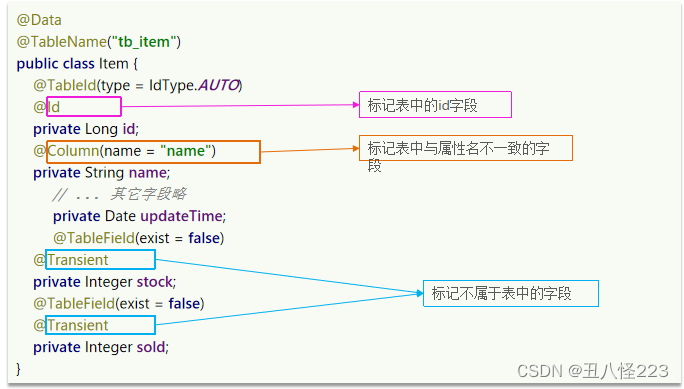

 Canal推送给canal-client的是被修改的这一行数据（row），而我们引入的canal-client则会帮我们把行数据封装到Item实体类中。这个过程中需要知道数据库与实体的映射关系，要用到JPA的几个注解：

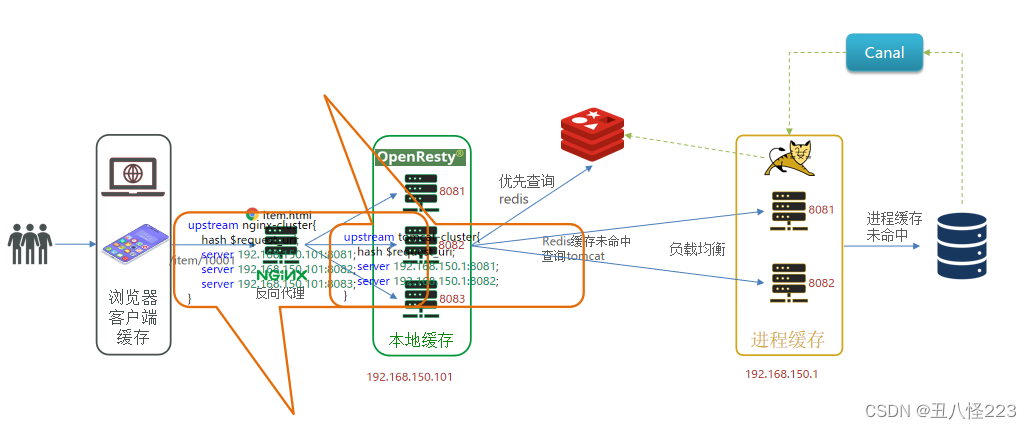

 多级缓存总结
