作者：米条老师，仿真秀专栏作者
Hypermesh三维单元的划分功能还是非常的丰富和灵活的，通常掌握主要的几个命令基本就能够满足大部分的网格划分工作。首先我们先了解一下在hypermesh中实现三维网格划分的基本步骤：
- 几何部件分组及重命名
- 几何部件修复处理，切分区域
- 规划二维单元划分顺序和路径，检查并通过质量要求
- 三维网格生成（包含各种网格生成方法）
- 单元质量检查和改
- 自由边及自由面检查
上述是我们一般开展三位单元换分的基本路径和方法，接下来我将通过具体的实际案例进行step by step的讲解。
我们的研究对象为简易的发动机连杆结构，如图1所示。

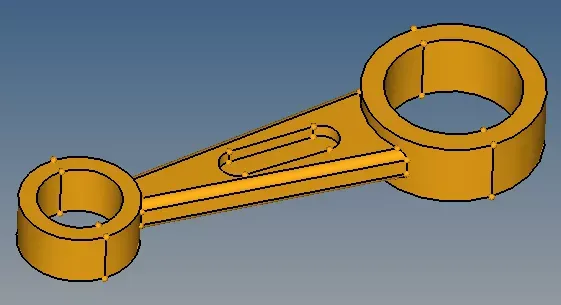

图1 连杆结构
1、由于结构较为单一，也无需进行修复完善。首先我们基于网格划分要求，对连杆结构进行切分。因为整个结构存在对称性，所以直接切取1/4部分进行网格划分，然后通过对称操作获得整体结构的网格模型，切分之后的几何体如图2和图3所示。实体区域切分的好坏对整个划分工作具有引领的作用，切分的好，后续工作基本如鱼得水，否则又是各种烦杂操作，所以切忌着急动手，先在心中打草稿规划。

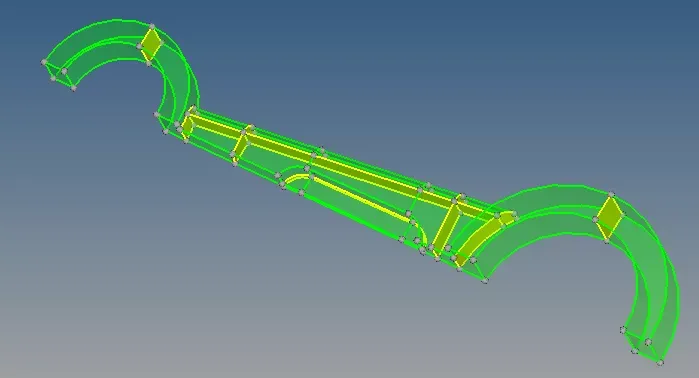

图2 切出1/4几何体

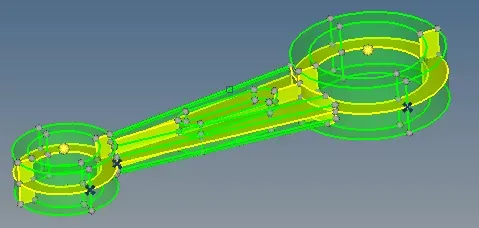

图3 1/4几何体切分结果
在进行几何体的切分之时，主要涉及的命令有硬点的添加、实体的编辑操作（切割、删除等）、面切割等，各命令面板如图4所示。

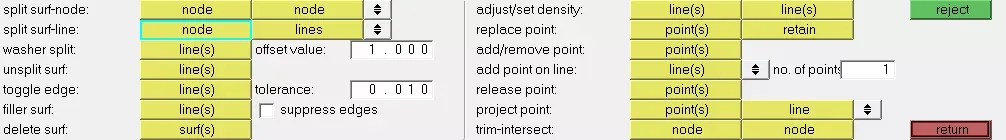

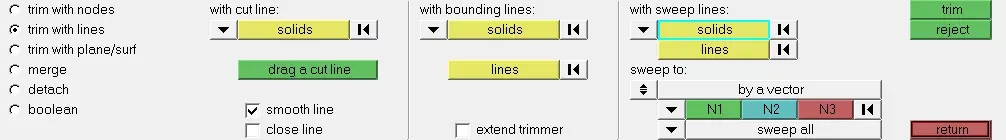

图4 命令面板
2、实体进行切分之后，我们可以删除实体基于面划分网格，也可以直接进行二维单元的划分，直接利用automesh等二维网格划分命令进行操作。
基本是在本步骤按照常规的操作即可，绘制满足要求的单元并有利于实体网格的生成。绘制结果部分如图5所示。
点击完整阅读全文
