诊断协议那些事儿专栏系列文章，19服务作为UDS中子功能最多的服务，一共有28种子功能，本文将介绍常用的19 06服务：读取DTC扩展数据。

关联文章：
19服务List
19 01-通过状态掩码读取DTC数目
19 02-检索满足客户端定义的状态掩码的DTC列表
19 04-读取DTC快照信息
$19服务:DTCStatusMask和statusofDTC bit 定义
UDS服务列表
85服务-ControlDTCSetting
14服务-ClearDiagnosticlnformation

文章目录

• 诊断协议那些事儿
• 一、reportDTCExtDataRecordByDTCNumber-19 06
• 二、请求格式
• 三、肯定响应格式
• 四、否定响应格式
• • 1.支持的否定响应码
• 五、消息流示例
• • 请求消息流
  • 肯定响应消息流
• 总结

一、reportDTCExtDataRecordByDTCNumber-19 06

DTC扩展数据记录存储了DTC故障发生次数、老化次数、故障持续时间、故障后行驶里程等

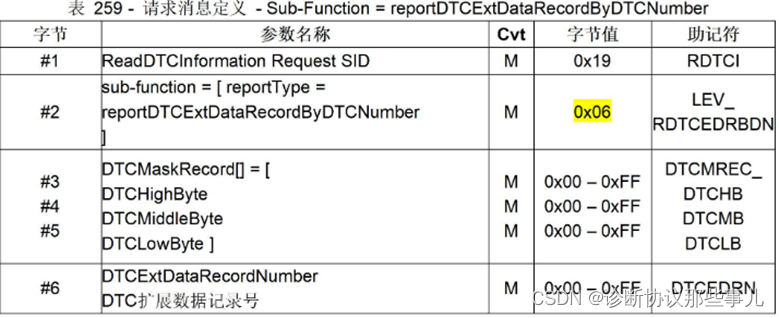

二、请求格式

DTCMaskRecord：表示要请求扩展数据信息的DTC

DTCExtDataRecordNumber：DTC扩展记录编号，表示要请求第几个扩展数据信息。
取值范围：

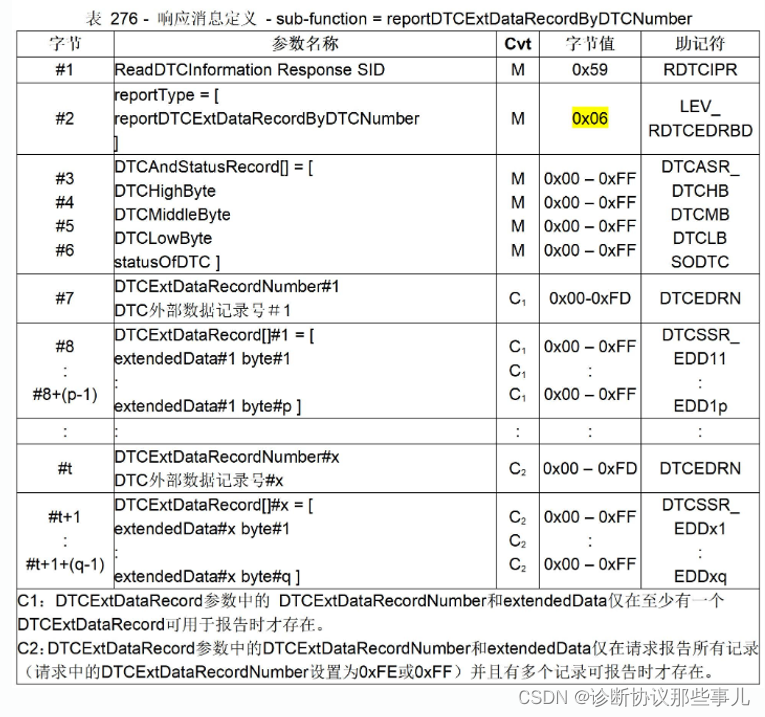

三、肯定响应格式

肯定响应报文格式不包含数据的DID。
注：当诊断仪请求的DTC或扩展数据编号服务端ECU不支持时，返回NRC 0x31；
当DTC和扩展数据记录编号均支持时，服务端ECU当前没有存储这个DTC的扩展数据信息（此DTC未成熟），则服务端应返回肯定响应，并且响应只包含59 06+DTC+DTC状态，不包含扩展数据记录信息。

四、否定响应格式

1.支持的否定响应码

五、消息流示例

服务器具有能存储指定DTC的两个DTCExtendedData记录的能力；
DTC：0x123456的DTC状态为0x24，下述所有可用扩展数据均适用于该DTC；

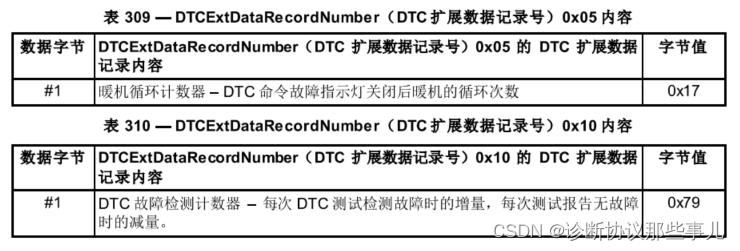

通过DTCExtDataRecordNumber（DTC扩展数据记录号）0x05和0x10引用DTC扩展数据。

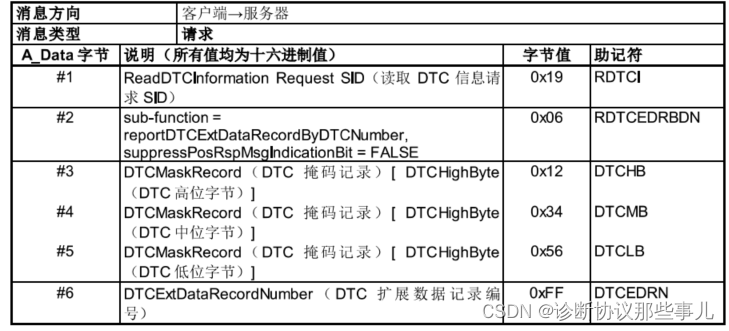

请求消息流

扩展记录号为0xFF，请求所有扩展数据记录组

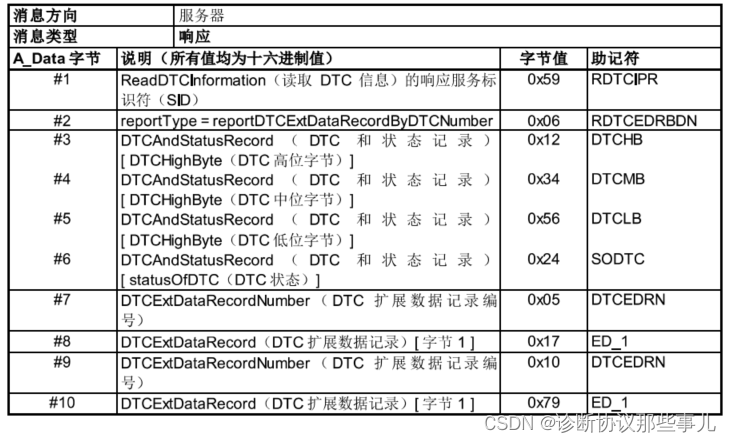

肯定响应消息流

总结

以上就是今天要讲的内容，欢迎各位评论，提出宝贵意见，小编也会持续更新，以提供更好的作品。
