ThingsBoard源码解析-规则引擎

创始人

2024-02-13 18:41:21

描述

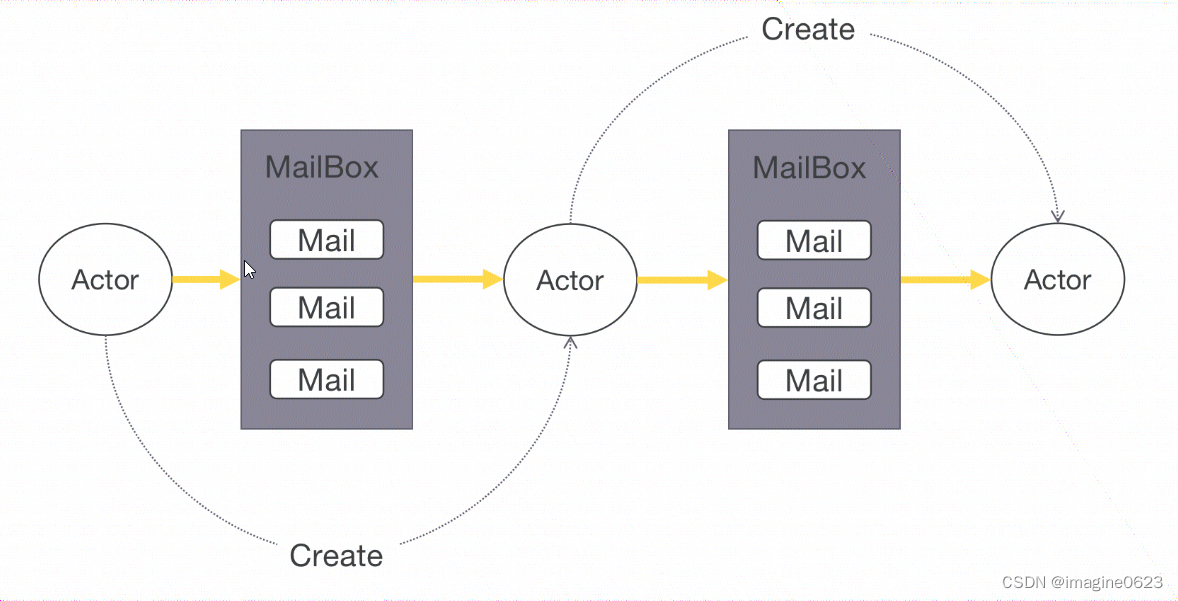

规则引擎是Thingsboard的核心部分，基于Actor编程模型，类似事件驱动；

每个actor都有自己的消息队列（mailBox）保存接收到的消息

actor可以创建actor

actor可以将消息转发给其他actor

分析

Actor模型实现

系统中与Actor模型相关类都在工程common/actor下，几个核心类说明如下：

TbActorSystem Actor系统接口，Actor系统类实现该接口

TbActor Actor接口，所有Actor需直接或间接实现该接口

TbActorCreator Actor创建接口，所有Actor创建器直接或间接实现该接口

TbActorRef Actor句柄接口，使用TbActorCreator创建Actor后返回此句柄，通常指向Actor的邮箱。

TbActorCtx Actor上下文接口，继承TbActorRef接口。

AbstractTbActor 抽象Actor，实现TbActor接口。

DefaultTbActorSystem Actor系统，用于Dispatcher的创建删除、Actor的创建查找和Actor之间消息传递等。

Dispatcher 调度器，用于调度Actor的创建或消息分发。

TbActorMailbox 邮箱，实现TbActorCtx接口,指向某个actor，同时存储消息到队列并使用调度器处理队列中的消息。

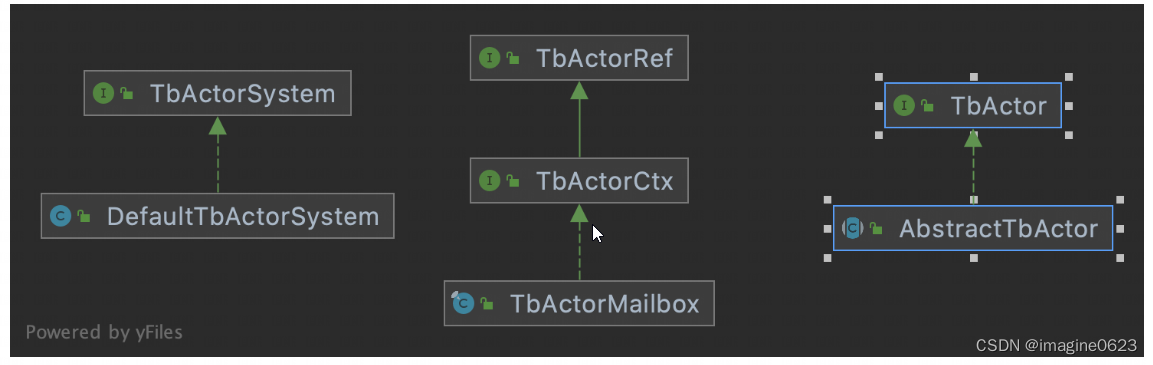

类继承关系图如下：

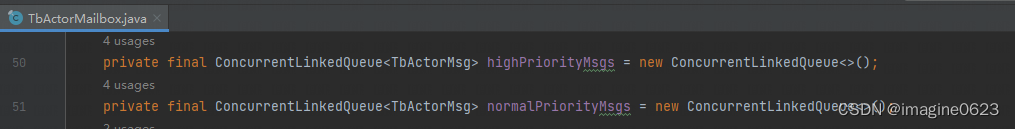

TbActorMailBox中有两个队列用于存储待处理的消息：

两个队列的类型是ConcurrentLinkedQueue，非阻塞并发队列，减少了线程切换，性能好。

基于以上类，实现一个Actor代码如下：

Plain Text

public class TbMyActor extends AbstractTbActor {

public TbMyActor() {

}

@Override

public boolean process(TbActorMsg msg) {

//process some message

return false;

}

/**

* use this to create Actor

public static class ActorCreator implements TbActorCreator {

public ActorCreator() {

}

@Override

public TbActorId createActorId() {

return new TbEntityActorId(new TenantId(EntityId.NULL_UUID));

}

@Override

public TbActor createActor() {

return new TbMyActor();

}

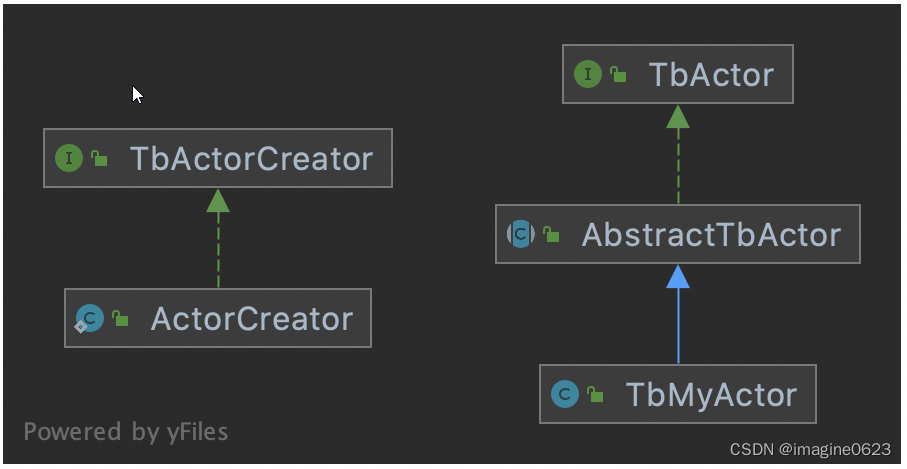

类继承关系如下：

引擎初始化

回到正题，DefaultActorService构造一个使用Actor模型系统的规则引擎，分为两个阶段：

阶段1：类初始化，方法：initActorSystem

Plain Text

//DefaultActorService 84

log.info("Initializing actor system.");

actorContext.setActorService(this);

TbActorSystemSettings settings = new TbActorSystemSettings(actorThroughput, schedulerPoolSize, maxActorInitAttempts);

//新建DefaultTbActorSystem对象

system = new DefaultTbActorSystem(settings);

//创建线程池用于后续异步处理消息

system.createDispatcher(APP_DISPATCHER_NAME, initDispatcherExecutor(APP_DISPATCHER_NAME, appDispatcherSize));

system.createDispatcher(TENANT_DISPATCHER_NAME, initDispatcherExecutor(TENANT_DISPATCHER_NAME, tenantDispatcherSize));

system.createDispatcher(DEVICE_DISPATCHER_NAME, initDispatcherExecutor(DEVICE_DISPATCHER_NAME, deviceDispatcherSize));

system.createDispatcher(RULE_DISPATCHER_NAME, initDispatcherExecutor(RULE_DISPATCHER_NAME, ruleDispatcherSize));

actorContext.setActorSystem(system);

//创建整个Actor模型的根

appActor = system.createRootActor(APP_DISPATCHER_NAME, new AppActor.ActorCreator(actorContext));

actorContext.setAppActor(appActor);

//创建状态Actor，也是一个根，用于统计状态

TbActorRef statsActor = system.createRootActor(TENANT_DISPATCHER_NAME, new StatsActor.ActorCreator(actorContext, "StatsActor"));

actorContext.setStatsActor(statsActor);

log.info("Actor system initialized.");

默认会将全部租户下的全部规则节点加载到内存中；可通过配置【TB_SERVICE_TENANT_ID】 指定服务专用租户，即只会加载该租户下的规则节点

阶段2：应用准备完成，方法为onApplicationEvent

Plain Text

//DefaultActorService 120

log.info("Received application ready event. Sending application init message to actor system");

//给顶层AppActor邮箱发送消息AppInitMsg

appActor.tellWithHighPriority(new AppInitMsg());

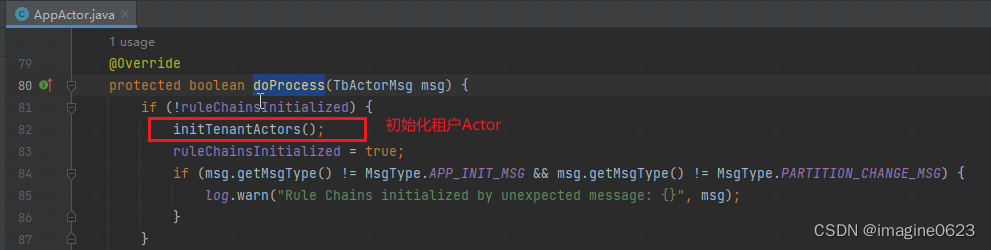

AppActor收到消息后，在doProcess方法中进行处理

Plain Text

//AppActor 67

if (!ruleChainsInitialized) {

//初始化多个租户Actors

initTenantActors();

ruleChainsInitialized = true;

if (msg.getMsgType() != MsgType.APP_INIT_MSG) {

log.warn("Rule Chains initialized by unexpected message: {}", msg);

}

TenantActor在init阶段进行租户下规则链RuleChainActor创建

Plain Text

// TenantActor 88

if (isRuleEngineForCurrentTenant) {

try {

if (isolatedTenantId.map(id -> id.equals(tenantId)).orElseGet(() -> !tenantProfile.isIsolatedTbRuleEngine())) {

if (apiUsageState.isReExecEnabled()) {

log.info("[{}] Going to init rule chains", tenantId);

//规则链节点初始化

initRuleChains();

} else {

log.info("[{}] Skip init of the rule chains due to API limits", tenantId);

}

} else {

isRuleEngineForCurrentTenant = false;

}

} catch (Exception e) {

cantFindTenant = true;

}

RuleChainActor在init阶段，创建RuleChainActorMessageProcessor并调用其start，进行规则节点RuleNodeActor的创建

Plain Text

//RuleChainActorMessageProcessor 100

if (!started) {

RuleChain ruleChain = service.findRuleChainById(tenantId, entityId);

if (ruleChain != null) {

List ruleNodeList = service.getRuleChainNodes(tenantId, entityId);

log.trace("[{}][{}] Starting rule chain with {} nodes", tenantId, entityId, ruleNodeList.size());

// Creating and starting the actors;

for (RuleNode ruleNode : ruleNodeList) {

log.trace("[{}][{}] Creating rule node [{}]: {}", entityId, ruleNode.getId(), ruleNode.getName(), ruleNode);

//创建规则节点

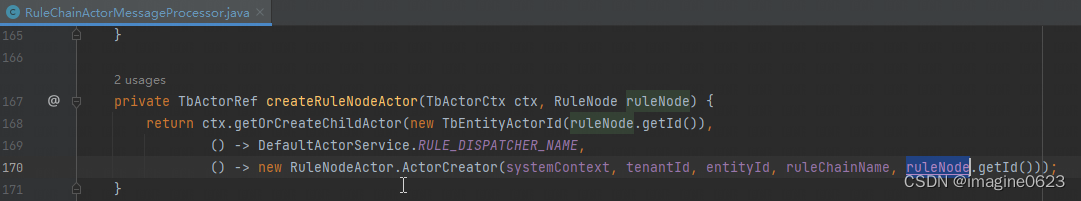

TbActorRef ruleNodeActor = createRuleNodeActor(context, ruleNode);

//加入到节点集合中

nodeActors.put(ruleNode.getId(), new RuleNodeCtx(tenantId, self, ruleNodeActor, ruleNode));

}

//初始化节点路由

initRoutes(ruleChain, ruleNodeList);

started = true;

}

} else {

onUpdate(context);

}

RuleNodeActor在init阶段，创建RuleNodeActorMessageProcessor并调用其start，进行TbNode的创建

Plain Text

//RuleNodeActorMessageProcessor 62

//根据类型创建TbNode实例

tbNode = initComponent(ruleNode);

if (tbNode != null) {

state = ComponentLifecycleState.ACTIVE;

}

当与设备相关消息开始上传时，TenantActor还会初始化DeviceActor

Plain Text

//TenantActor 153

case TRANSPORT_TO_DEVICE_ACTOR_MSG:

//传递消息给DeviceActor，如果没有则创建

onToDeviceActorMsg((DeviceAwareMsg) msg, false);

break;

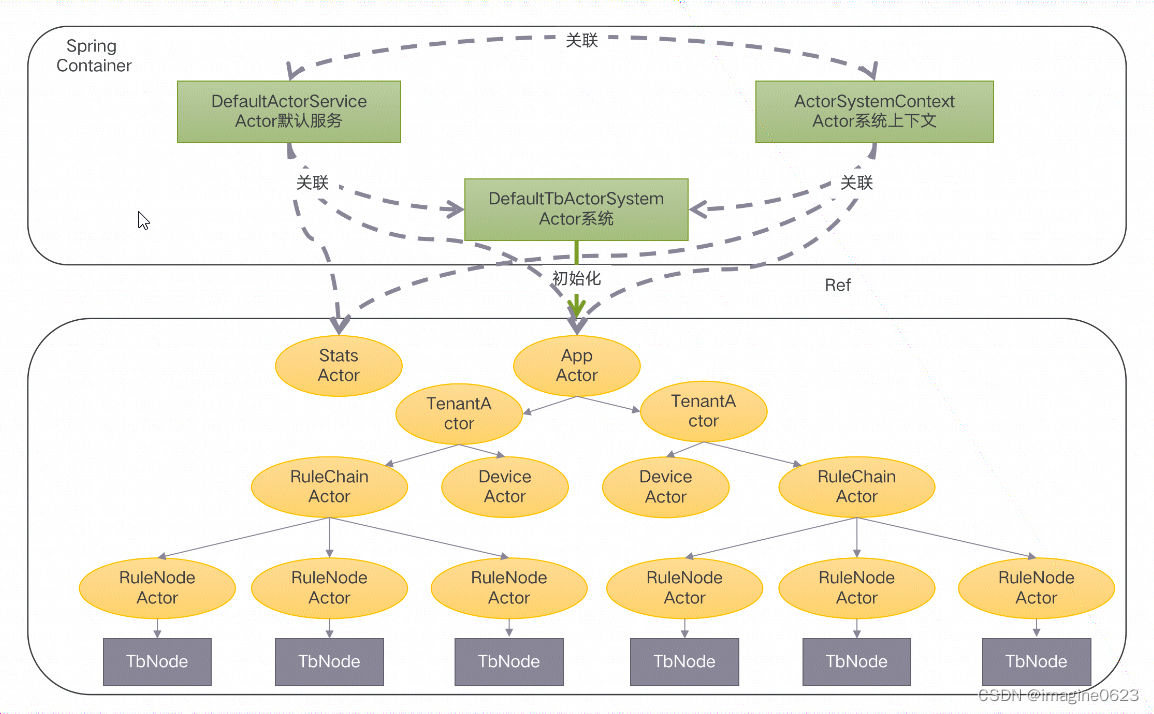

形成的结构如下：

消息传输

完成规则初始化后，规则引擎接受消息传输，以普通设备上传时序数据并存储为例，规则引擎处理的核心处理流程如下：

Plain Text

//ActorSystemContext 561

//传递消息到AppActor邮箱中

appActor.tell(tbActorMsg);

//AppActor 84

//根据消息类型转换消息为QueueToRuleEngineMsg，调用onQueueToRuleEngineMsg方法

onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg);

//AppActor 140

//创建或获取租户Actor邮箱，并传递消息

getOrCreateTenantActor(msg.getTenantId()).tell(msg);

//TenantActor 150

//根据消息类型转换消息为QueueToRuleEngineMsg，调用onQueueToRuleEngineMsg方法

onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg);

//TenantActor 185

//获取根规则链Actor邮箱，并传递消息

getRootChainActor().tell(msg);

//RuleChainActor 55

//根据消息类型转换消息为QueueToRuleEngineMsg，使用处理器RuleChainActorMessageProcessor处理消息

processor.onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg);

//RuleChainActorMessageProcessor 215

//如果消息中未指定规则节点，targetCtx为第一个节点邮箱，否则为指定节点邮箱

pushMsgToNode(targetCtx, msg, "");

//RuleChainActorMessageProcessor 338

//新建RuleChainToRuleNodeMsg消息，并向规则节点邮箱发送消息

nodeCtx.getSelfActor().tell(new RuleChainToRuleNodeMsg(new DefaultTbContext(systemContext, ruleChainName, nodeCtx), msg, fromRelationType));

//RuleNodeActor 60

//根据消息类型转换消息为RuleChainToRuleNodeMsg，调用onRuleChainToRuleNodeMsg处理该消息

onRuleChainToRuleNodeMsg((RuleChainToRuleNodeMsg) msg);

//RuleNodeActor 94

//使用处理器RuleNodeActorMessageProcessor处理消息

//processor.onRuleChainToRuleNodeMsg(msg);

//RuleNodeActorMessageProcessor 136

//调用规则节点实例处理消息

tbNode.onMsg(msg.getCtx(), msg.getMsg());

//TbDeviceProfileNode -> TbMsgTypeSwitchNode 消息处理流程

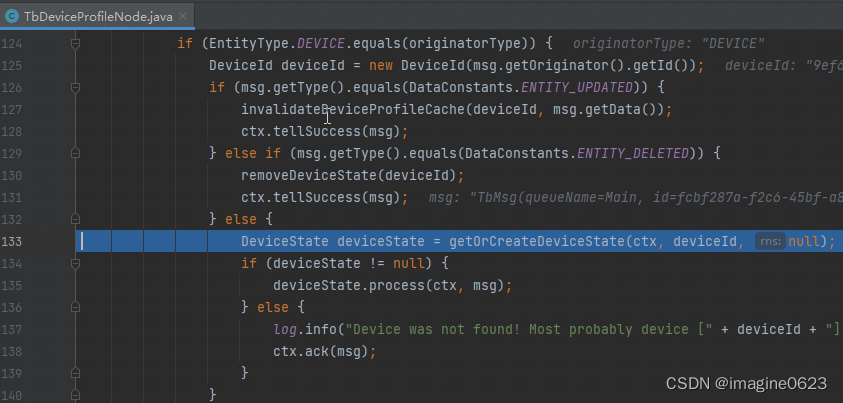

//TbDeviceProfileNode 135

//获取或创建设备状态DeviceState，处理消息

deviceState.process(ctx, msg);

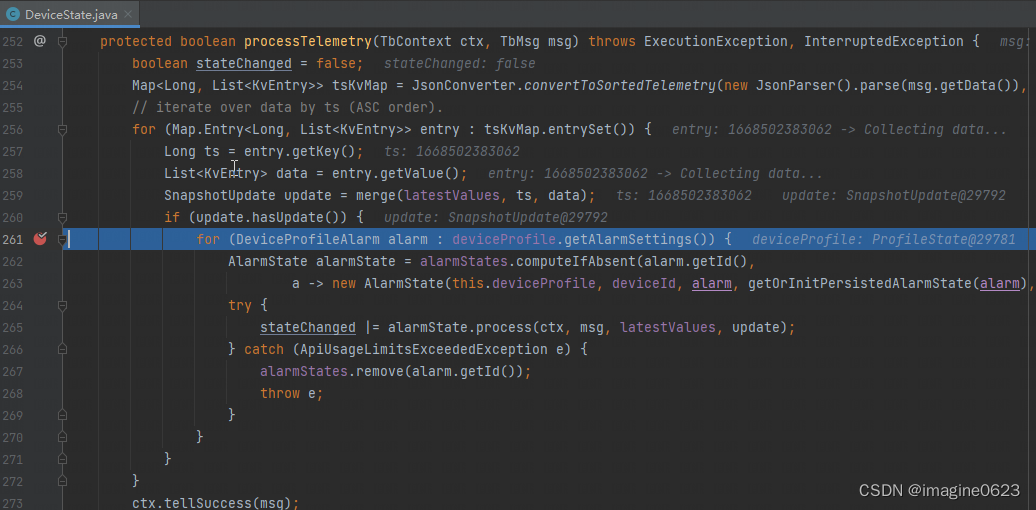

//DeviceState 140

//处理遥测数据

//stateChanged = processTelemetry(ctx, msg);

//DeviceState 260

//调用上下文tellSuccess方法处理消息

//ctx.tellSuccess(msg);

//DefaultTbContext 103

//调用tellNext处理关联关系为SUCCESS的消息。

tellNext(msg, Collections.singleton(TbRelationTypes.SUCCESS), null);

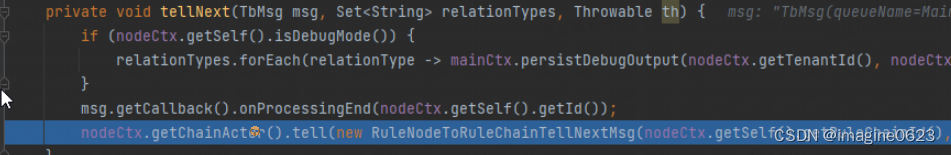

//DefaultTbContext 121

//新建消息RuleNodeToRuleChainTellNextMsg，并传递给所在规则链Actor邮箱。

nodeCtx.getChainActor().tell(new RuleNodeToRuleChainTellNextMsg(nodeCtx.getSelf().getRuleChainId(), nodeCtx.getSelf().getId(), relationTypes, msg, th != null ? th.getMessage() : null));

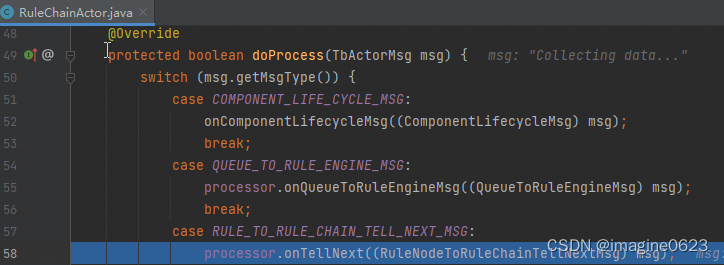

//RuleChainActor 58

//根据消息类型转换消息为RuleNodeToRuleChainTellNextMsg，使用处理器RuleChainActorMessageProcessor处理消息

processor.onTellNext((RuleNodeToRuleChainTellNextMsg) msg);

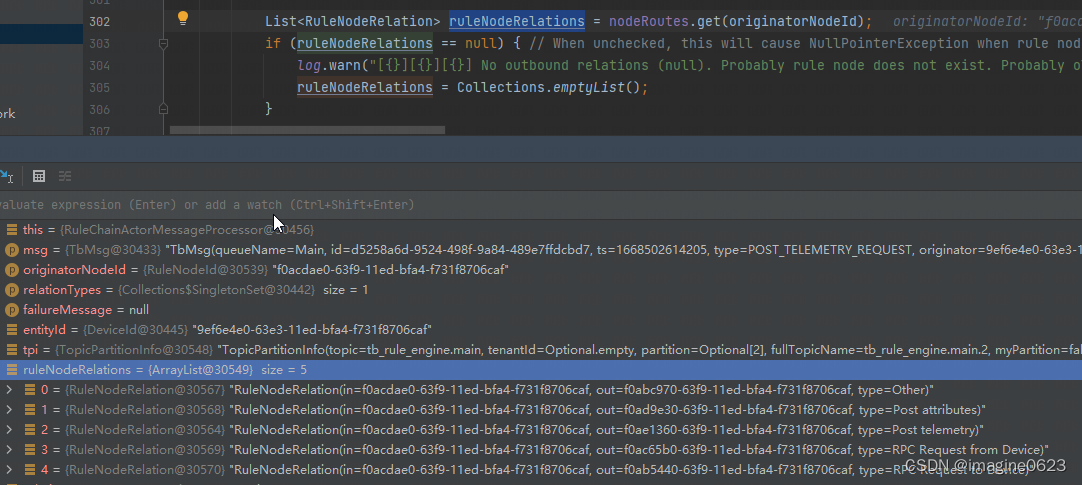

//RuleChainActorMessageProcessor 252

//根据消息来源编号originatorNodeId（一般是上一个节点的Id）和关联类型过滤关联联系

List relations = nodeRoutes.get(originatorNodeId).stream()

.filter(r -> contains(relationTypes, r.getType()))

.collect(Collectors.toList());

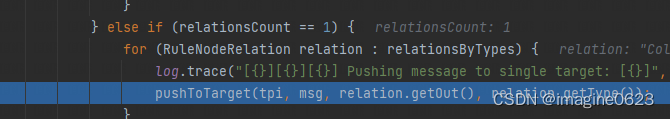

//RuleChainActorMessageProcessor 282

//如果关联关系为1，调用pushToTarget到关联目标实体（一般是下一个节点，也有可能是下一个规则链）

pushToTarget(tpi, msg, relation.getOut(), relation.getType());

//RuleChainActorMessageProcessor 304

//获取关联目标实体的Actor邮箱，调用pushMsgToNode方法处理消息

pushMsgToNode(nodeActors.get(new RuleNodeId(target.getId())), msg, fromRelationType);

//RuleChainActorMessageProcessor 338

//新建消息RuleChainToRuleNodeMsg，向目标实体Actor邮箱发送该消息

nodeCtx.getSelfActor().tell(new RuleChainToRuleNodeMsg(new DefaultTbContext(systemContext, ruleChainName, nodeCtx), msg, fromRelationType));

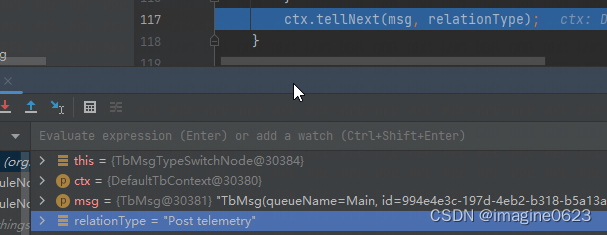

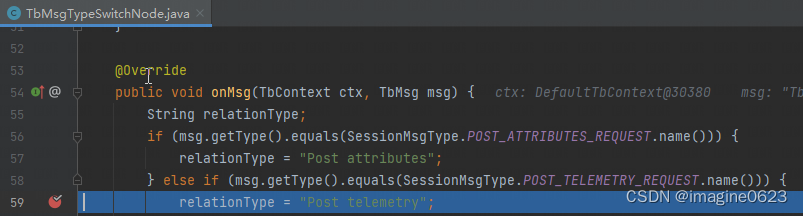

//TbMsgTypeSwitchNode 101

//计算relationType（这里是`Post telemetry`）,调用上下文tellNext处理消息

ctx.tellNext(msg, relationType);

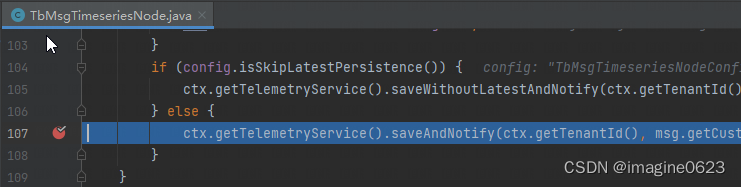

//TbMsgTypeSwitchNode-> TbMsgTimeseriesNode 消息处理流程类似

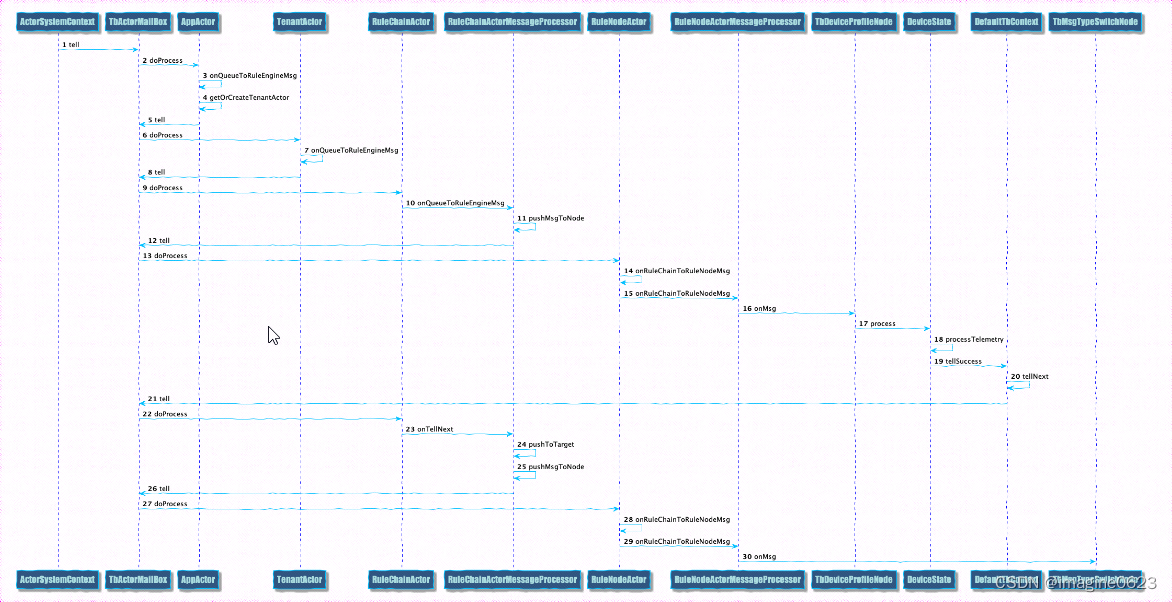

核心流程时序图（省掉一些非核心时序）如下：

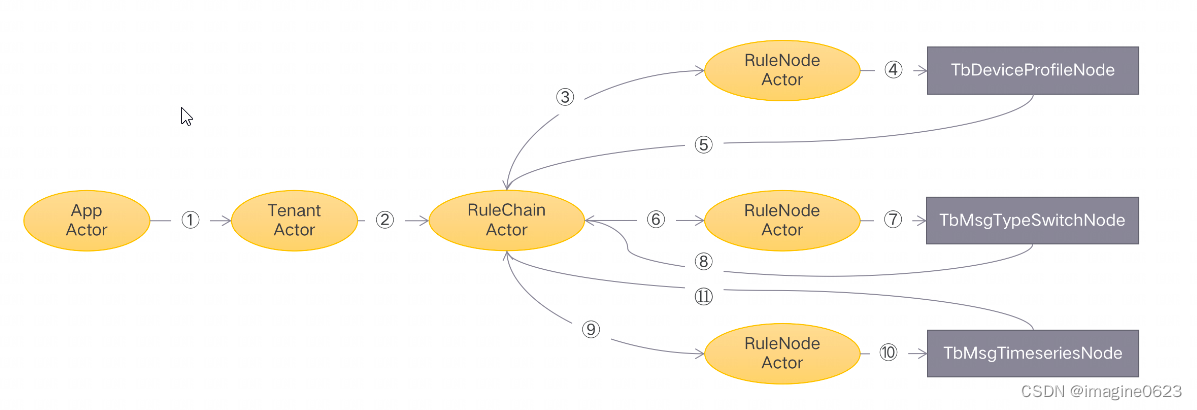

为了防止蒙圈，提供一张核心流程示意图：

规则链加载

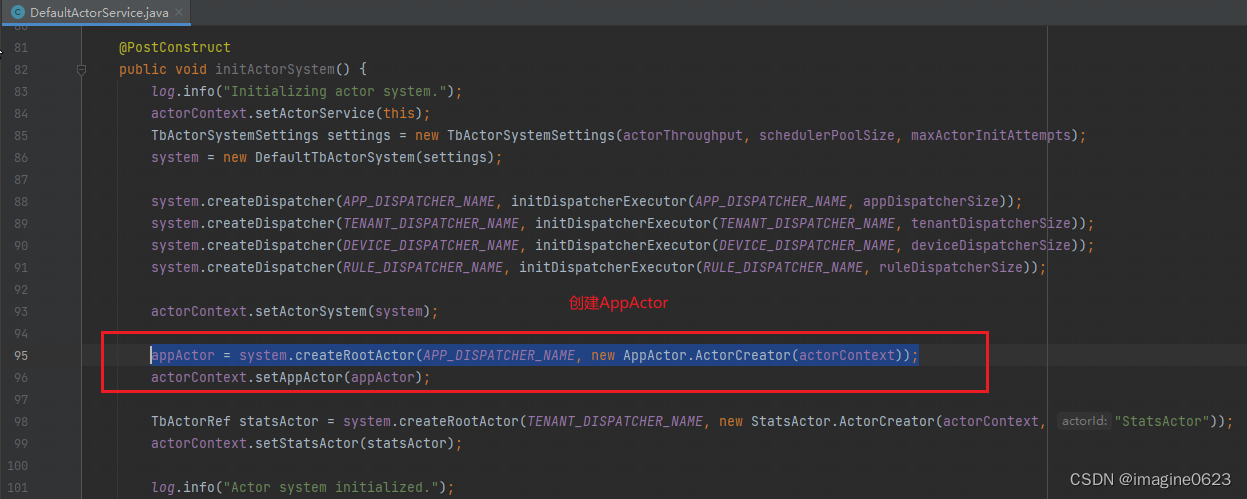

应用启动时，从DefaultActorService的PostConstruct的initActorSystem方法开始：

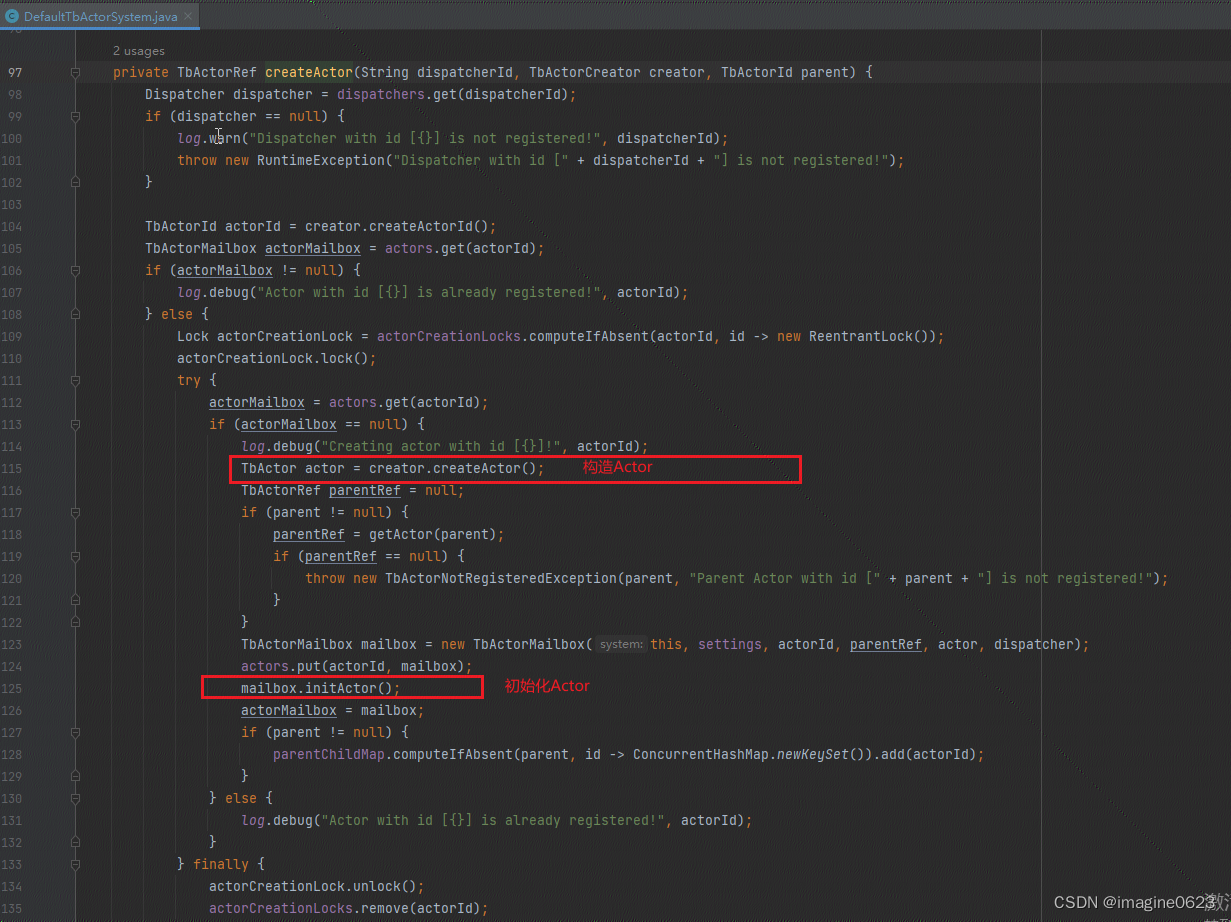

通过类DefaultActorSystem的createActor方法创建AppActor，该方法时创建Actor的实现，其他Actor也是通过该方法创建的。创建actor之后会执行actor中的initActor方法

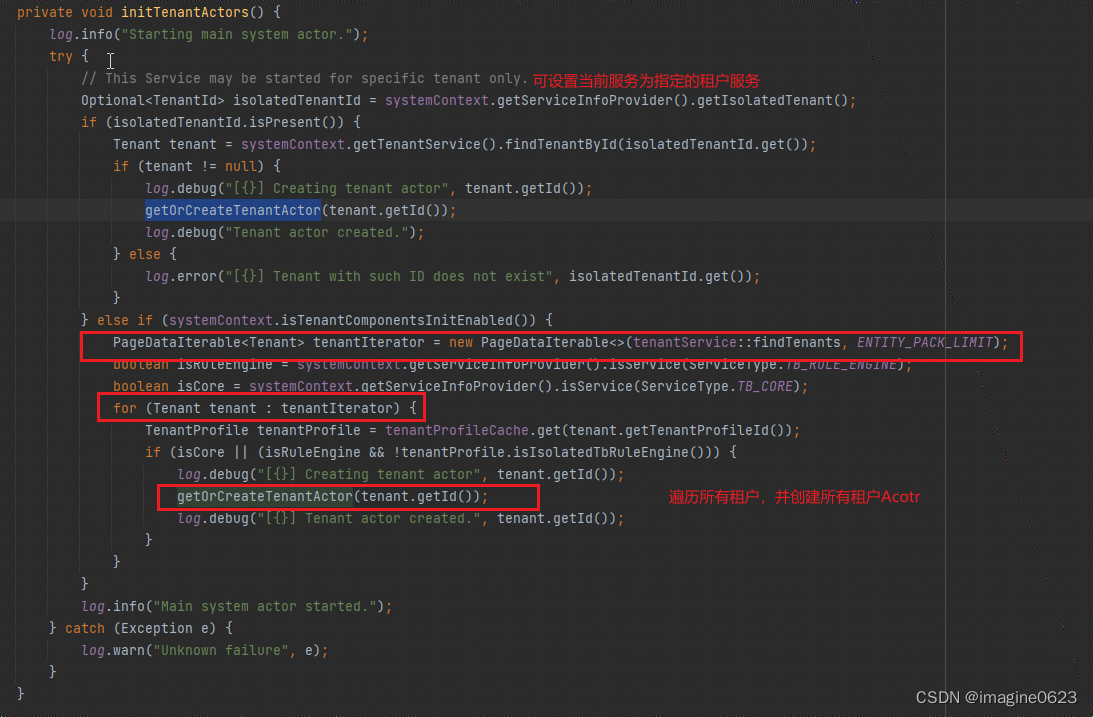

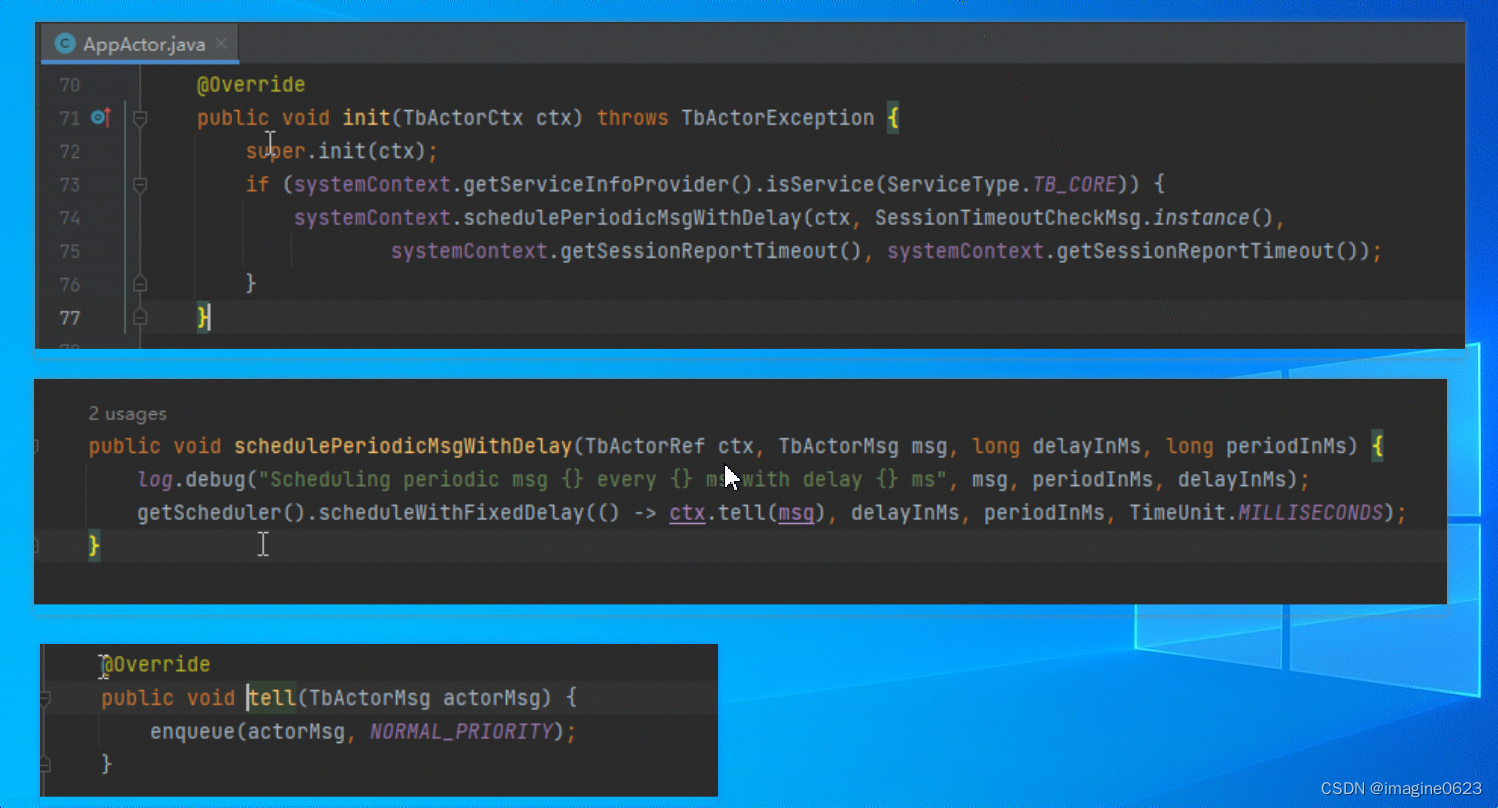

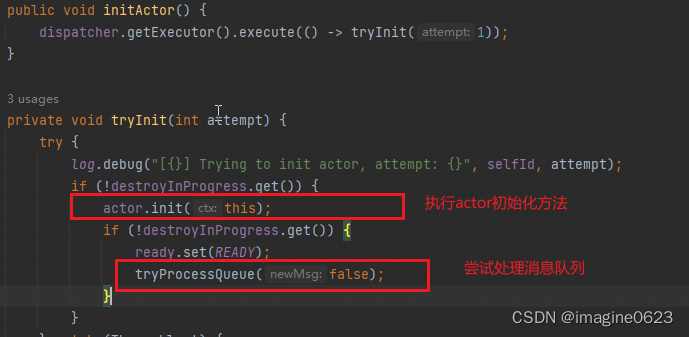

AppActor的init方法：

定时向AppActor的mail box中发送一条消息；

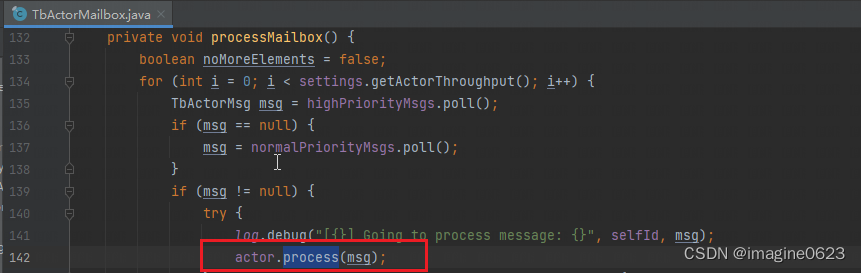

而tryProcessQueue方法最终会执行actor的process方法

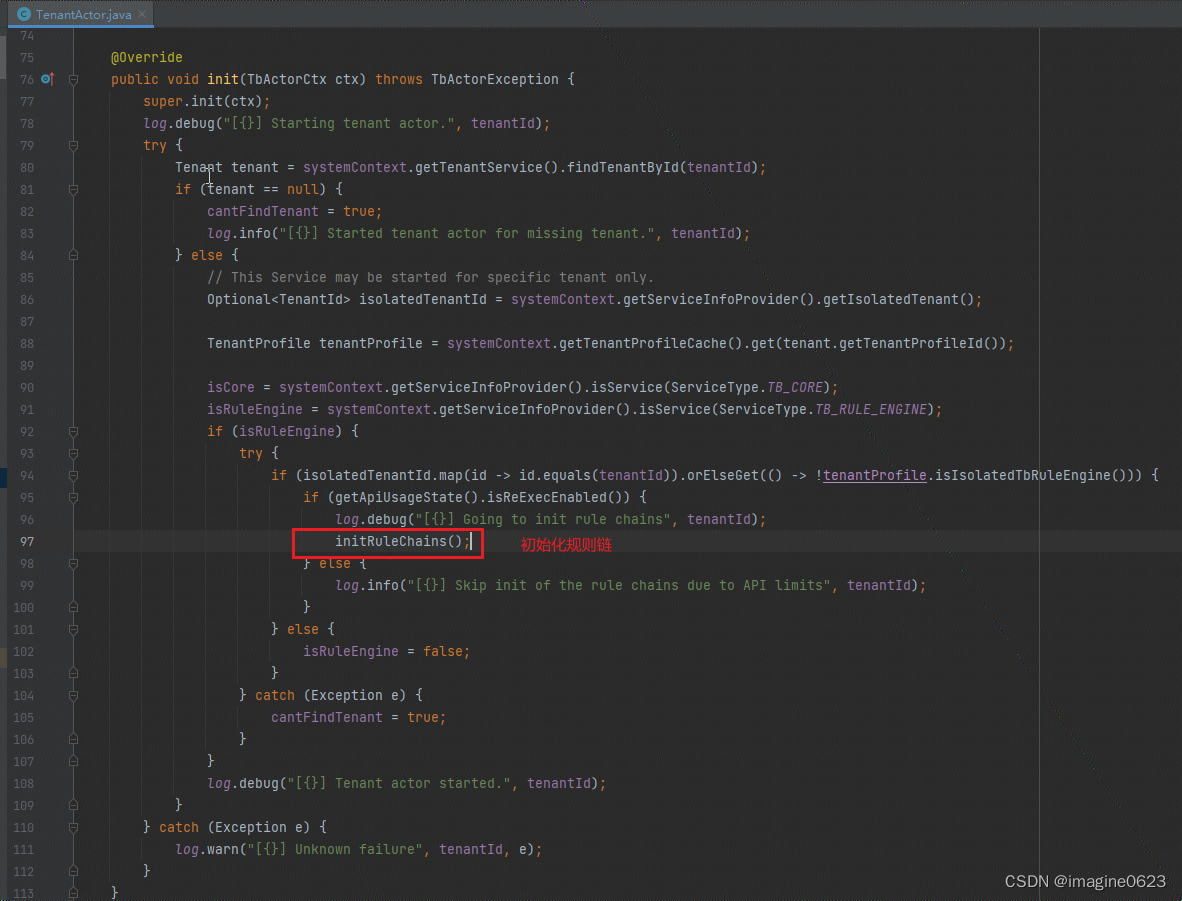

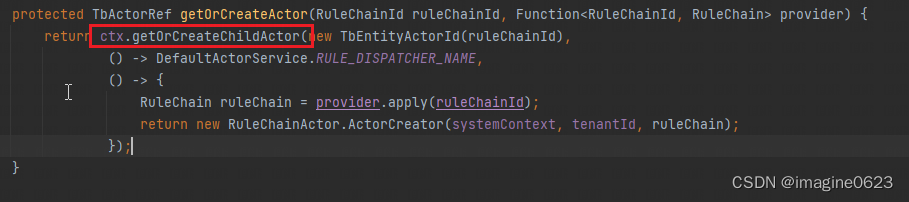

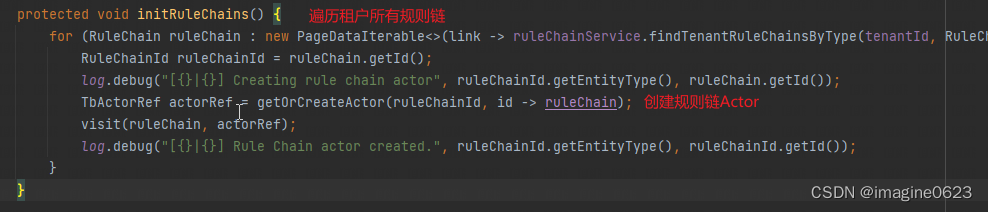

在创建租户Actor后，也执行TanentActor的init方法：

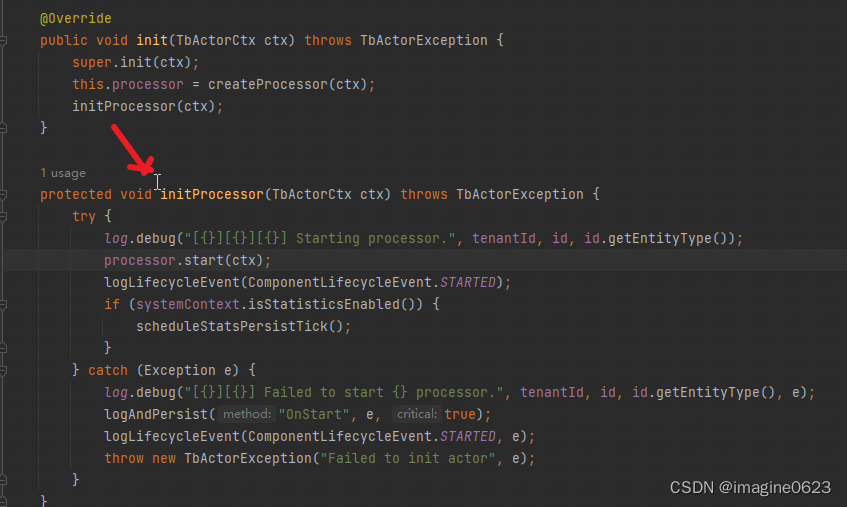

同样创建RuleChainActor后也会执行init方法：

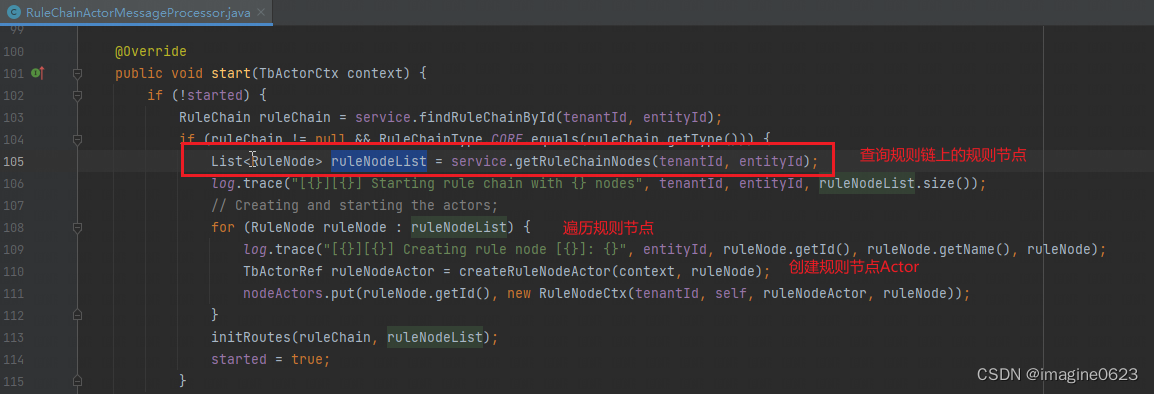

进入processor.start方法：

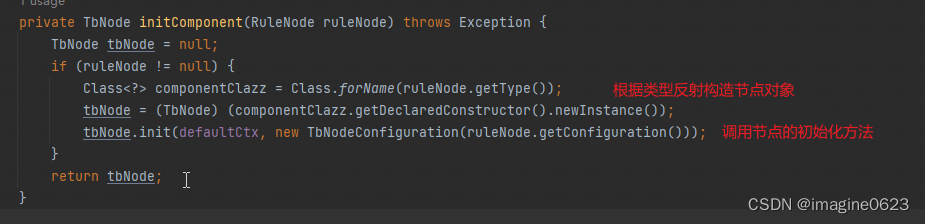

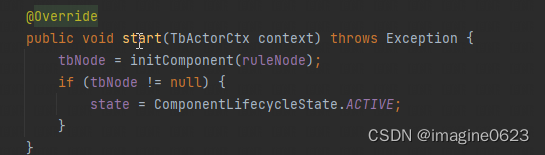

然后查看RuleNodeActor的init方法，发现和RuleChainActor是一样的，定义在抽象类ComponentActor中，顺着查看到RuleNodeActorMessageProcessor的start方法：

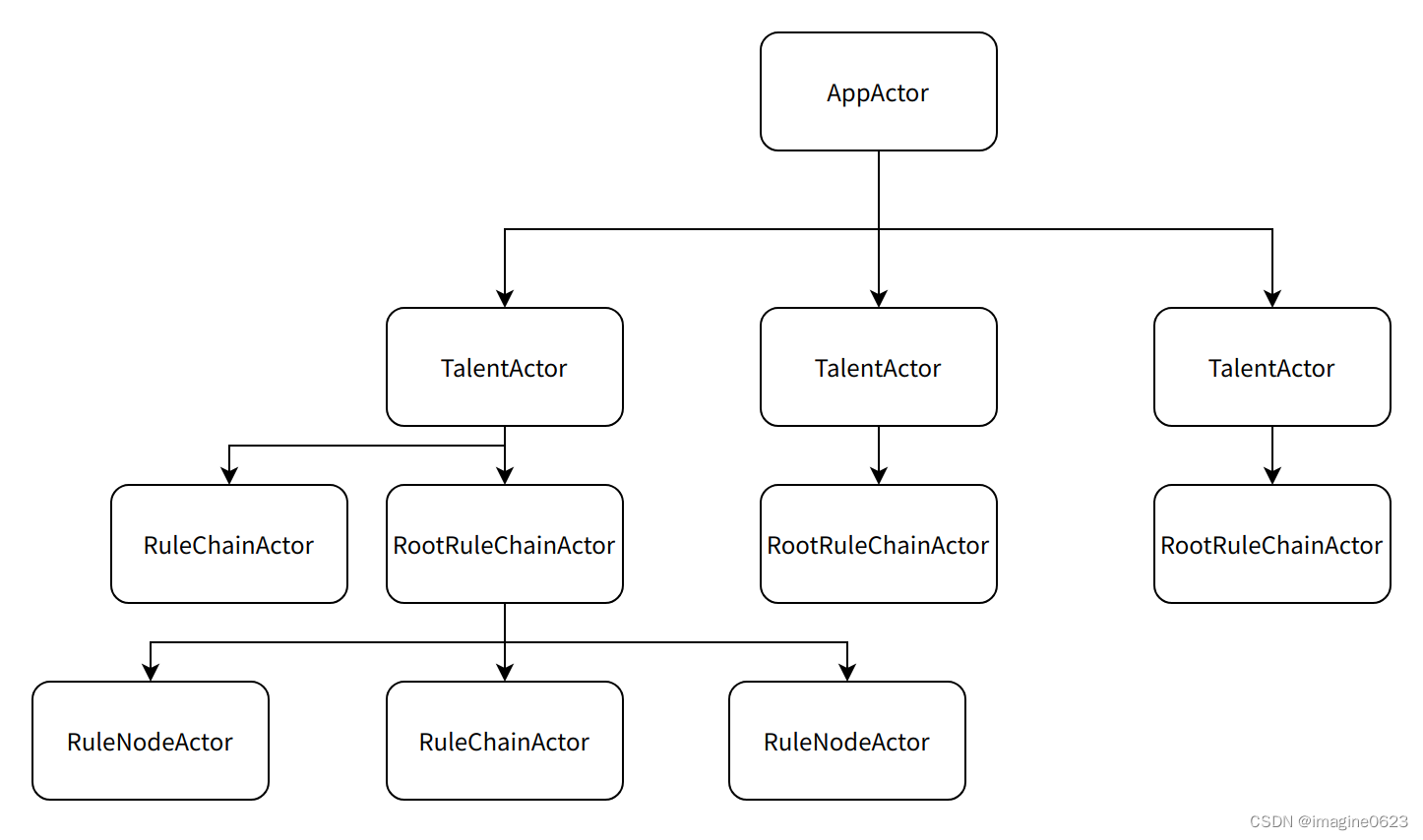

Actor System

服务启用后，只有一个AppActor，但会包含所有的TalentActor；一个TalentActor有且只有一条RootRuleChainActor，同时可以有多条RuleChainActor；每个RuleChainActor可以包含多个RuleNodeActor和RuleChainActor

Actor执行

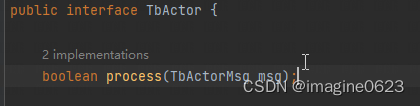

Actor的执行逻辑定义在process方法中：

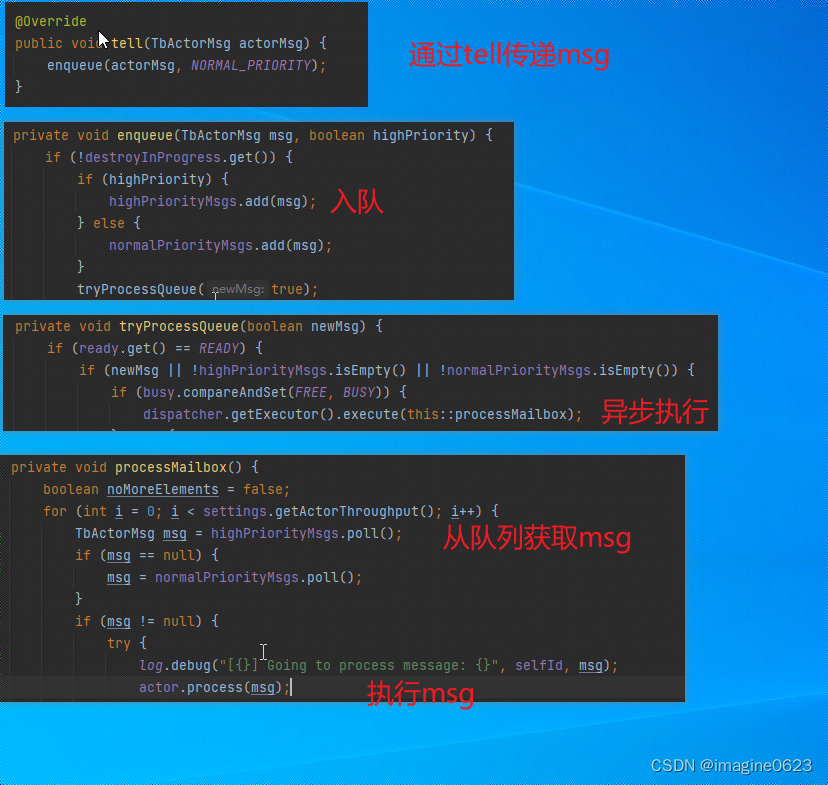

通过TbActorRef类的tell方法将消息传递给Actor执行：

TIPS

Actor模型 wiki

需要注意，在微服务架构下，Core服务和RuleEngine服务都拥有自己的Actor模型实现，Core包含AppActor、TenantActor以及DeviceActor，RuleEngine包含AppActor、TenantActor 、RuleEngine以及RuleNodeActor。

一条遥测数据的旅程

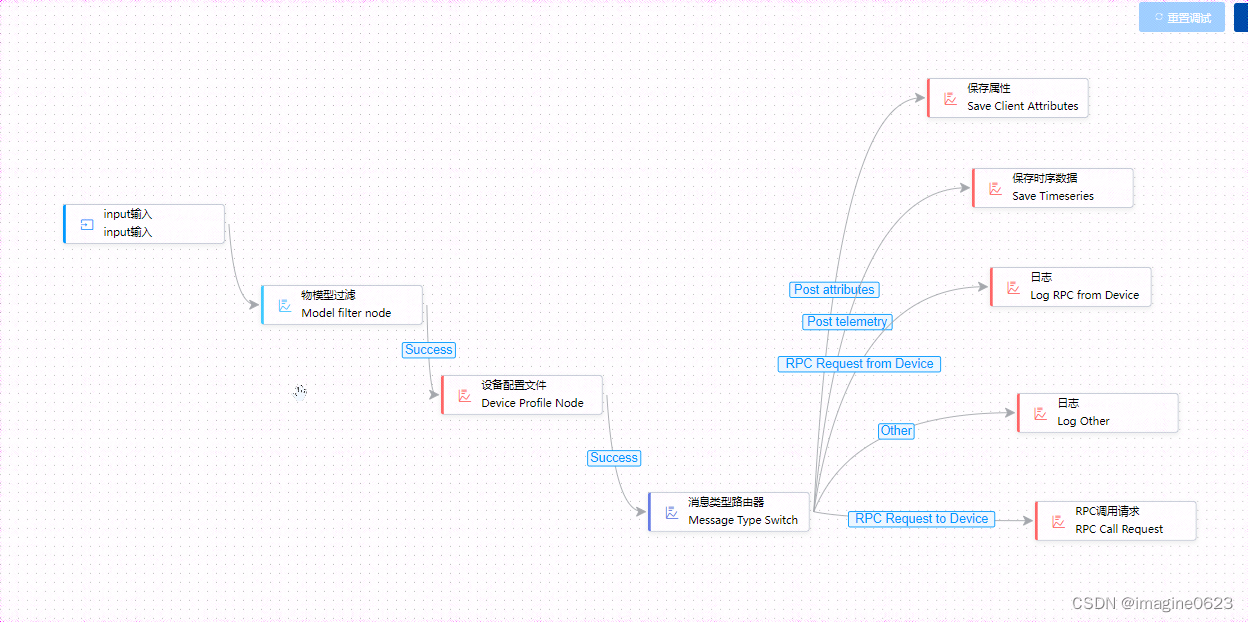

在TB租户下默认有一条【根规则链】，其中定义了默认情况下数据的处理流程，遥测数据也不例外，无论遥测数据是通过哪种协议还是通过API，都会进入到根规则链，默认流程如下：

遥测数据以此通过每个规则节点的处理，解析来我们结合代码深入了解一下。

根规则链的配置文件是：root_rule_chain.json。

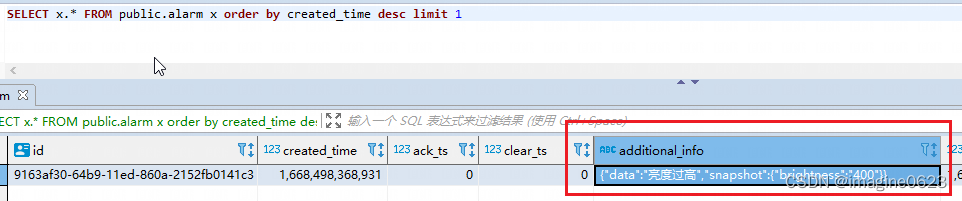

提前设置告警规则，通过MQTTX模拟上报设备遥测数据。

物模型过滤（Model Filter Node）

JSON

{

"additionalInfo": {

"description": "根据设备的物模型对报文进行测点/属性过滤",

"layoutX": 310,

"layoutY": 200

"type": "org.thingsboard.rule.engine.transform.TbTransformAndModelFilterMsgNode",

"name": "Model filter node",

"debugMode": false,

"configuration": {

}

在根规则链配置文件中可以看到【物模型过滤】规则节点的实现类【TbTransformAndModelFilterMsgNode】，该类集成【TbAbstractTransformNode】，属于转换类节点

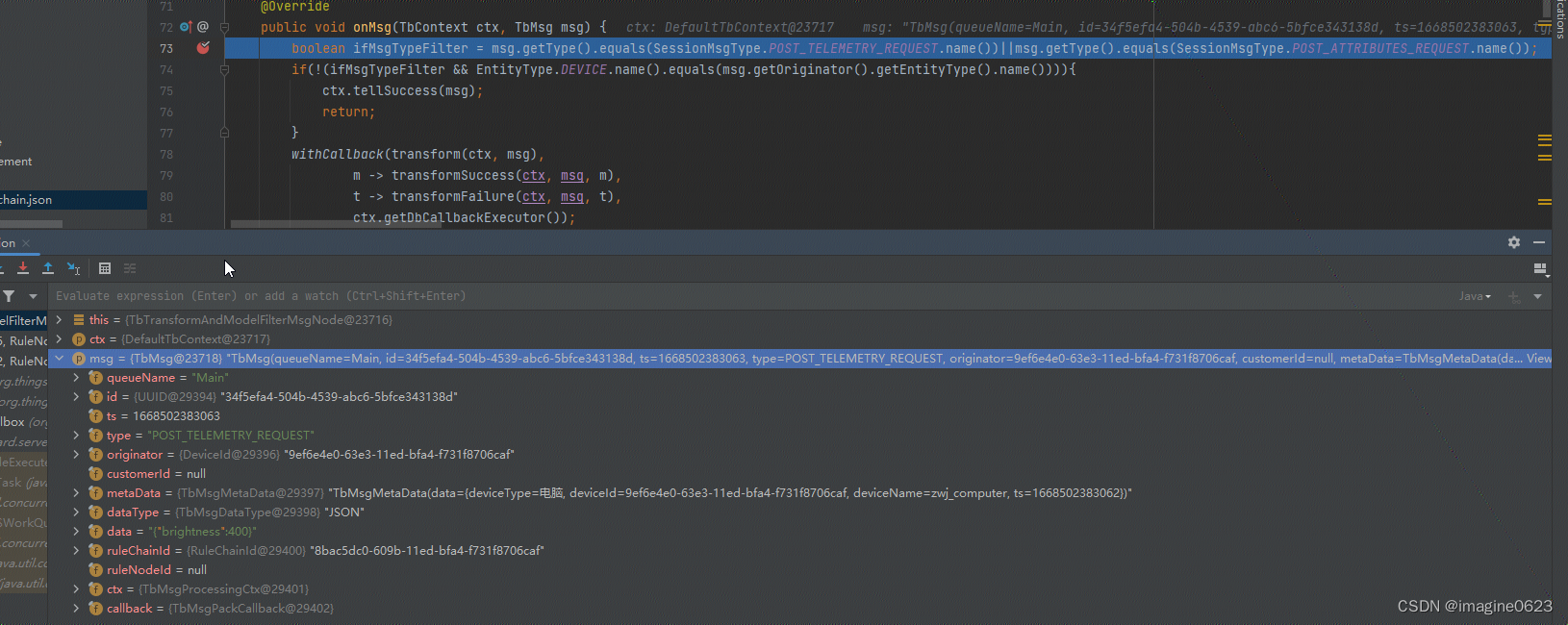

规则节点的入口方法是onMsg：

TypeScript

@Override

public void onMsg(TbContext ctx, TbMsg msg) {

boolean ifMsgTypeFilter = msg.getType().equals(SessionMsgType.POST_TELEMETRY_REQUEST.name())||msg.getType().equals(SessionMsgType.POST_ATTRIBUTES_REQUEST.name());

if(!(ifMsgTypeFilter && EntityType.DEVICE.name().equals(msg.getOriginator().getEntityType().name()))){

ctx.tellSuccess(msg);

return;

}

withCallback(transform(ctx, msg),

m -> transformSuccess(ctx, msg, m),

t -> transformFailure(ctx, msg, t),

ctx.getDbCallbackExecutor());

}
