1.RectTransform 介绍

1. RectTransform 继承自 Transform
2. 相对于Transform，RectTransform增加了两个用于UI适配的属性，分别是：Anchor(锚点) 和 Piont(轴心点)
3. Transform，RectTransform,Rect

2.Anchor 锚点

对锚点的不同设置，RectTransform会出现不同属性(左右属性不会同时出现)

Pos X (Anchors X 到 Pivot Y 的距离) —— Left
Pos Y (Anchors Y 到 Pivot Y 的距离) —— Top
Width (UI 元素宽度) —— Right
Height ( UI 元素高度) —— Bottom

1.当 UI 四个锚点都在一起时

2.当 X 方向锚点分开时

3.当 Y 方向锚点分开时

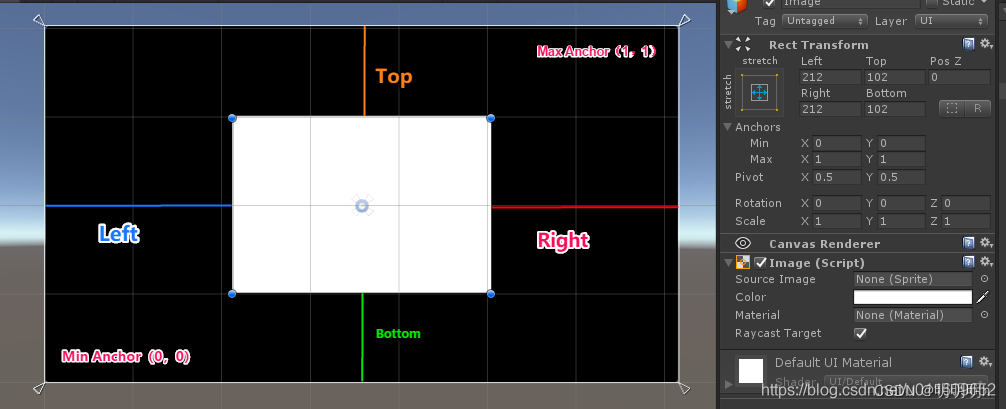

4.当 X Y 方向锚点都分开时

3.Pivot 轴心点

轴心点的不同，会造成UI的缩放/旋转效果不同，以及与父物体形成的 UI 适应问题

4.RectTransform API 属性

4.1 anchorMax、anchorMin —— 锚点矩形

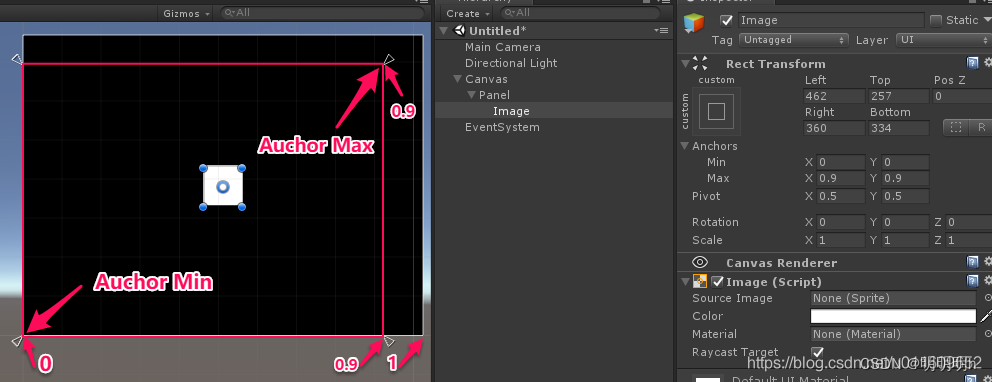

Anchors的Min和Max分别是归一化的位置值(从0到1)，表示占父RectTransform的百分比

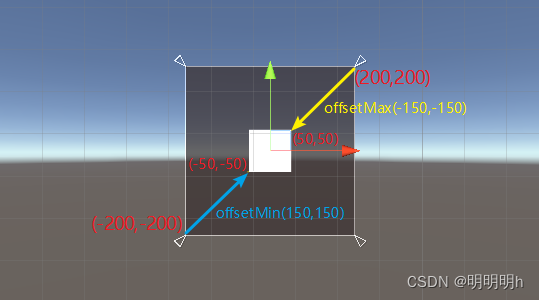

4.2 offsetMax、offsetMin —— 偏移量

offsetMax:
当前UI矩形右上角相对于锚点右上角的偏移(UI元素的右上角的坐标，减去右上角锚点的坐标)
offsetMin：
当前UI矩形左下角相对于锚点左下角的偏移(UI元素的左下角角的坐标，减去左下角锚点的坐标)

4.3 rect —— 矩形类

rect中的属性，不与UI元素所在的位置有关，只和其自身属性相关
rect.width,rect.height：
UI元素的宽高
rect.x,rect.y：
矩形左下角相对于中心点的x和y坐标

4.4 sizeDelta —— UI坐标

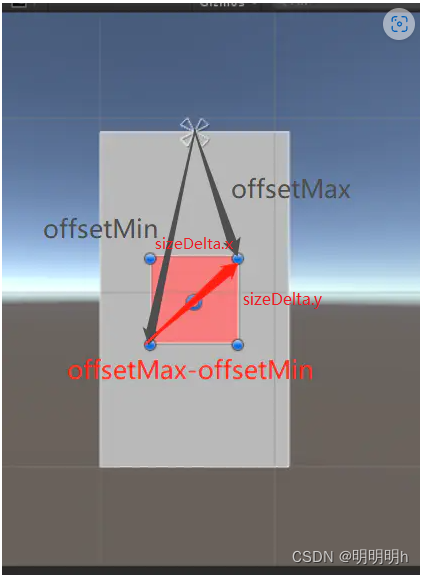

sizeDelta是offsetMax-offsetMin的结果。

1. 锚点情况下的sizeDelta

   此时，设置sizeDelta的X，Y值，可以直接调整UI元素的大小
2. 锚框情况下的sizeDelta

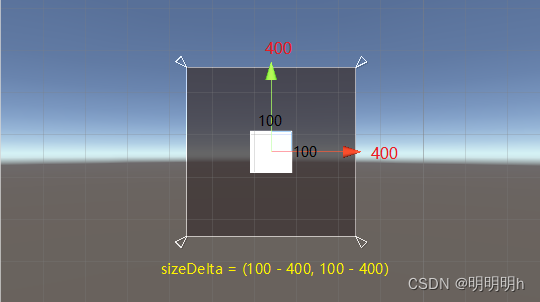

   sizeDelta.x：
   锚框的宽度与UI元素的宽度的差值
   sizeDelta.y：
   锚框的的高度与UI元素的高度的差值


4.5 anchoredPosition —— UI坐标

1. 锚点情况
   anchoredPosition UI元素Pivot到Anchor的距离
   2.
2. 锚框情况
   anchoredPosition UI元素Pivot到锚框中心点的距离


5.RectTransform API 方法

5.1 SetSizeWithCurrentAnchors(Animations.Axis axis, float size)

这个方法无论在绝对布局还是相对布局的情况下，都可以通过直接设置rect中的width和height值来改变UI元素的大小。

rectTransform = GetComponent();
rectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, 100);	// 宽度
rectTransform.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, 100);    	// 高度

5.2 SetInsetAndSizeFromParentEdge (RectTransform.Edge edge, float inset, float size);

根据父物体的 Edge（某一边）去布局
参数：

1. 确定基准的边RectTransform.Edge.Top(Bottom, Left, Right)
2. UI元素的该边界与父物体该边界的距离
3. 设定选定轴上UI元素的大小

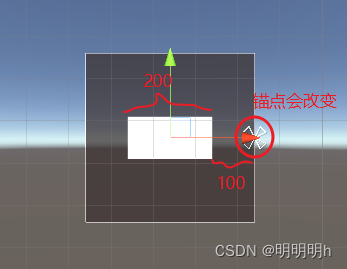

注意：使用次方法会改变UI的锚点

• 以左边界为基准时，anchorMin 和 anchorMax 的y不变x变为0.
• 以右边界为基准时，anchorMin 和 anchorMax 的y不变x变为1.
• 以上边界为基准时，anchorMin 和 anchorMax 的x不变y变为1.
• 以下边界为基准时，anchorMin 和 anchorMax 的x不变y变为0.

例：

 rectTran.SetInsetAndSizeFromParentEdge(RectTransform.Edge.Right, 100, 200);

5.3 GetWorldCorners (Vector3[] fourCornersArray) ----- 取得UI元素四个角的世界坐标

顺序为：左下 -> 左上 -> 右上 -> 右下

5.4 GetLocalCorners (Vector3[] fourCornersArray) ----- 取得UI元素四个角的本地坐标

6.常用方法

6.1 获取UI宽高

// 锚点情况下
Vector2 size = rectTran.sizeDelta;// 最安全获取
float width = rectTran.rect.width;
float height = rectTran.rect.height;

6.2 设置UI宽高

// 锚点情况下
rectTran.sizeDelta = new Vector2(200, 200);// 最安全设置宽高
rectTran.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, 400);
rectTran.SetSizeWithCurrentAnchors(RectTransform.Axis.Vertical, 200);

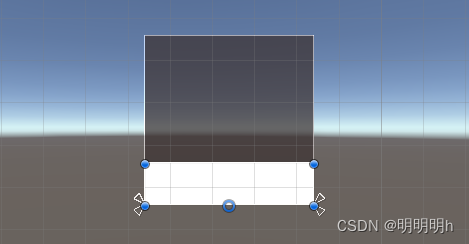

6.3 设置布局方式

rectTran.anchorMin = new Vector2(0, 0);
rectTran.anchorMax = new Vector2(1, 0);
rectTran.SetSizeWithCurrentAnchors(RectTransform.Axis.Horizontal, rectTran.parent.GetComponent().rect.width);
rectTran.anchoredPosition = new Vector2(0, 0);
rectTran.pivot = new Vector2(0.5f, 0);
rectTran.anchoredPosition = new Vector2(0, 0);
